51单片机的硬件结构

一、51单片机的硬件结构1. 硬件结构框图说明：○1微处理器(CPU)：51单片机含一个8位CPU，与通用的CPU功能基本相同，含运算器和控制器，不仅可以字节处理，还可以位处理。

例如：未处理、查表、状态检测、中断处理等。

○2数据存储器(RAM)：51为128B，52为256B；片外最大可扩展到64K。

○3程序存储器(ROM/EPROM)：8031没有，8051有4K的ROM，8751有4K的EPROM；片外可扩展至64K。

○4中断系统：5个中断源，2级优先权。

○5定时器/计数器：2个16位定时/计数器，四种工作方式。

○6串行口：1个全双工串行口，四种工作方式。

可进行串口通信，扩展并行I/O口，多机通信等。

○7P1、P2、P3、P0口：四个8位并行I/O口。

○8特殊功能寄存器(SFR):共21个，对片内部件进行管理、控制、监视；实际上是一些控制寄存器和状态寄存器，是一个具有特殊功能的RAM区。

2. 引脚排列(1)电源及时钟引脚○1电源引脚：Vcc(40脚)解5V电源、Vss(20脚)接地。

○2时钟引脚：两个始终引脚XTAL1、XTAL2外接晶振，或接晶体与片内反相放大器构成振荡器。

XTAL1(19脚)：内部反相放大器的输入端。

若接晶振则应接地；XTAL2(18脚)：内部反相放大器的输出端。

若采用外部时钟振荡器，该引脚接收时钟振荡信号。

(2)控制引脚○1RST/Vpd(9脚)：复位信号输入，高电平有效。

单片机运行时，此脚持续2个机器周期(24个时钟振荡周期)的高电平，就可复位。

平时应为0.5V低电平；Vpd为第二功能，备用电源输入端。

○2:ALE为地址锁存允许，正常工作时，ALE不断输出正脉冲信号。

当访问外部存储器时，ALE输出信号的负跳变沿用作低8位地址的锁存信号；PROG’为编程脉冲输入端。

○3PSEN’(Program Strobe Enable,29脚)：程序存储器允许输出控制端。

低电平是外部程序存储器选通。

MCS-51单⽚机的硬件结构MCS-51单⽚机的基本组成MCS-51是Intel公司⽣产的⼀个单⽚机系列的总称.在功能上,该系列单⽚机有基本型和增强型两⼤类,通常以芯⽚型号的末位数字来区别。

末位数字位“1”的型号是基本型，为“2”的信号是增强型。

MCS-51单⽚机的内部结构如图所⽰，基本结构包括：⼀个8位的CPU及⽚内振荡器；4KB掩膜ROM（8051），4KB EPROM（8751），⽆ROM（8031）；128B RAM，21个特殊功能寄存器SFK；4个（P0~P3）8位并⾏I/O接⼝，⼀个可编程全双⼯通⽤异步串⾏接⼝（UART）；具有5个中断源，2个优先级；可寻址64KB 的⽚外ROM和64KB的⽚外RAM；两个16位的定时/计数器;具有位操作功能的布尔处理机及位寻址功能。

MCS-51单⽚机的引脚及其功能MCS-51单⽚机的引脚封装MCS-51单⽚机有普通的HMOS芯⽚和CMOS低功耗芯⽚。

HMOS芯⽚采⽤双列直插封装⽅式，⽽CMOS芯⽚采⽤的封装⽅式有双列直插也有⽅形封装的。

尽管封装的⽅式不同，但是它们的结构完全⼀样。

输⼊/输出接⼝MCS-51单⽚机有4个双向8位I/O接⼝，它们是P0、P1、P2、P3。

在⽆外接存储器时，这4个I/O接⼝均可以作为通⽤I/O接⼝使⽤，CPU既可以对它们进⾏字节操作也可以进⾏位操作。

当外接程序存储器或数据存储器时，P0⼝和P2⼝不再作为通⽤I/O⼝使⽤。

此时，P0⼝传送存储器地址的低8位以及双向的8位数据，P2⼝传送存储器地址的⾼8位。

P0⼝和P2共同组成MCS-51单⽚机的16位地址总线，⽽低8位地址总线与8位双向数据总线分时复⽤。

P0⼝P0⼝有8位，每⼀位由⼀个锁存器、两个三态输⼊缓冲器、控制电路和驱动电路组成。

P0⼝有两种功能，⼀是作为通⽤I/O⼝；⼆是当外接存储器时，作为低8位地址总线和8位双向数据总线。

P0 ⼝作为通⽤I/O ⼝作为通⽤I/O ⼝时，P0 ⼝既可以做输⼊⼝，也可以做输出⼝，并且每⼀位都可以设定为输⼊或输出。

简述51系列单片机的内部组成结构51系列单片机是一种非常常见的单片机产品，被广泛应用于各种电子设备中。

它具有强大的功能和灵活的可编程性，能够满足不同应用场景的需求。

那么，究竟51系列单片机的内部是如何组成的呢？我们来了解一下51系列单片机的基本结构。

51系列单片机由中央处理器、存储器、输入输出端口、定时器、中断系统等多个部分组成。

其中，中央处理器是51系列单片机的核心部件，负责执行指令和进行数据处理。

存储器用于存储程序代码和数据，包括ROM、RAM 和特殊功能寄存器等。

输入输出端口用于与外部设备进行数据交互，可以实现数据输入、输出和控制功能。

定时器可以生成指定时间间隔的定时信号，用于定时操作和计时功能。

中断系统可以在特定条件下中断正常的程序执行，执行相应的中断服务程序。

接下来，我们详细介绍一下51系列单片机的内部组成结构。

首先是中央处理器部分，它由一个8位的CPU核心组成，具有丰富的指令集和寄存器。

这些指令可以执行各种算术和逻辑操作，以及数据传输、位操作等功能。

CPU核心还包括时钟发生器和系统控制逻辑，用于产生时钟信号和控制系统的运行。

其次是存储器部分，51系列单片机的存储器主要包括ROM和RAM。

ROM是只读存储器，用于存储程序代码和常量数据。

RAM是随机存储器，用于存储变量和临时数据。

此外，51系列单片机还具有一些特殊功能寄存器，用于存储各种控制和状态信息。

再次是输入输出端口部分，51系列单片机有多个I/O口，用于与外部设备进行数据交互。

每个I/O口都有一个特定的地址和控制寄存器，可以设置输入输出方向和电平状态。

通过读写这些寄存器，可以实现数据输入、输出和控制功能。

51系列单片机还具有定时器部分，用于生成精确的定时信号。

定时器可以根据设定的参数生成不同频率和周期的定时信号，用于各种定时操作和计时功能。

此外，定时器还可以用于产生脉冲信号、PWM 信号等。

最后是中断系统部分，51系列单片机具有多个中断源和中断向量。

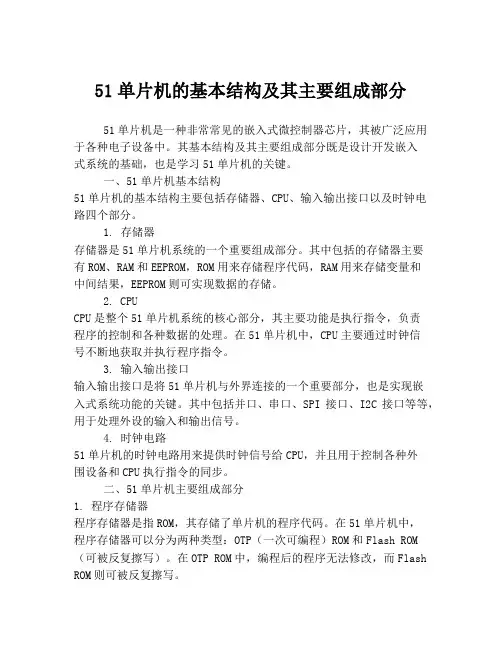

51单片机的基本结构及其主要组成部分51单片机是一种非常常见的嵌入式微控制器芯片，其被广泛应用于各种电子设备中。

其基本结构及其主要组成部分既是设计开发嵌入式系统的基础，也是学习51单片机的关键。

一、51单片机基本结构51单片机的基本结构主要包括存储器、CPU、输入输出接口以及时钟电路四个部分。

1. 存储器存储器是51单片机系统的一个重要组成部分。

其中包括的存储器主要有ROM、RAM和EEPROM，ROM用来存储程序代码，RAM用来存储变量和中间结果，EEPROM则可实现数据的存储。

2. CPUCPU是整个51单片机系统的核心部分，其主要功能是执行指令，负责程序的控制和各种数据的处理。

在51单片机中，CPU主要通过时钟信号不断地获取并执行程序指令。

3. 输入输出接口输入输出接口是将51单片机与外界连接的一个重要部分，也是实现嵌入式系统功能的关键。

其中包括并口、串口、SPI接口、I2C接口等等，用于处理外设的输入和输出信号。

4. 时钟电路51单片机的时钟电路用来提供时钟信号给CPU，并且用于控制各种外围设备和CPU执行指令的同步。

二、51单片机主要组成部分1. 程序存储器程序存储器是指ROM，其存储了单片机的程序代码。

在51单片机中，程序存储器可以分为两种类型：OTP（一次可编程）ROM和Flash ROM （可被反复擦写）。

在OTP ROM中，编程后的程序无法修改，而Flash ROM则可被反复擦写。

2. 数据存储器数据存储器是指RAM和EEPROM，用来存储程序中的变量和中间结果。

其中RAM用来存储临时数据，EEPROM则用于数据的存储，这些数据在掉电情况下也不会丢失。

3. 中央处理器中央处理器（CPU）是单片机最核心的部分，它负责执行程序中的指令并且控制其它硬件设备的工作。

4. 输入输出接口输入输出接口是将单片机与外部设备相互连接的途径。

在这些接口中，包括并口、串口、SPI、I2C等。

这些接口是为特定的设备开发的，包括LCD显示器、键盘及调制解调器等。

51单片机的结构51单片机是一种广泛应用于嵌入式系统中的微控制器，其结构十分复杂而精致。

在实际的嵌入式系统设计中，了解对于程序员和硬件工程师来说至关重要。

首先，51单片机的结构主要由CPU、存储器、I/O口、定时器/计数器和串行通信接口等几个主要部分组成。

其中，CPU是整个单片机的核心部分，负责执行各种指令和控制整个系统的运行。

51单片机采用的是哈佛结构，即指令存储器与数据存储器分开，这样可以提高指令的执行效率。

其次，51单片机的存储器方面包括ROM和RAM两部分。

ROM主要用来存储程序代码和常量数据，而RAM则用来存储运行时产生的数据和临时变量。

在实际应用中，程序员需要合理地利用ROM和RAM的空间，以保证程序的运行效率和稳定性。

此外，51单片机还具有丰富的I/O口资源，可以用来连接各种外部设备和传感器。

通过I/O口，单片机可以与外部世界进行数据交换和通信，从而实现各种功能。

在实际的嵌入式系统设计中，工程师需要根据具体的需求选择合适的I/O口配置，以实现系统的功能。

定时器/计数器是51单片机中的重要模块之一，用来产生各种定时和计数功能。

通过定时器/计数器，单片机可以实现精确的时间控制和周期性任务处理，例如PWM波形产生、脉冲计数等。

工程师可以根据具体的需求配置定时器/计数器的参数，以满足系统的要求。

最后，51单片机还包含串行通信接口，可以用来与外部设备进行数据传输和通信。

通过串行通信接口，单片机可以与PC机、传感器等设备进行数据交换，从而实现系统的功能。

在实际应用中，工程师需要根据通信协议选择合适的串行通信接口，并合理地设计通信协议，以保证数据的可靠传输。

让我们总结一下本文的重点，我们可以发现，51单片机的结构复杂而精致，包含了CPU、存储器、I/O口、定时器/计数器和串行通信接口等多个部分。

了解51单片机的结构对于嵌入式系统设计和开发至关重要，只有深入理解其结构和原理，才能更好地应用在实际项目中，实现系统的稳定运行和功能实现。

51单片机专业名词解释51单片机是指一种常用的单片机型号，其指令集和硬件结构由Intel 公司于20世纪80年代初设计。

由于其在市场上占有率高、功能强大且易于编程的特点，成为了嵌入式开发中最常用的单片机之一。

1. 单片机（Microcontroller）单片机是一种集成电路芯片，具备存储器、处理器和输入输出设备等主要功能。

它的设计目的是为了在特定的应用领域中实现控制、计算和通讯等任务，常见的有8位、16位和32位的单片机。

2. 硬件结构（Hardware Architecture）单片机的硬件结构包括中央处理器（CPU），存储器（存储程序和数据），输入输出端口（与外部设备连接的接口）和时钟电路等组成。

其中，CPU负责处理各种指令，存储器用于存储程序和数据，输入输出端口用于连接外部设备，时钟电路则提供处理器的时序信号。

3. 指令集（Instruction Set）指令集是一组机器指令的集合，用于控制和操作单片机的各种功能。

51单片机的指令集包括基本的算术、逻辑运算，以及控制程序的跳转、分支和循环等指令。

通过编写相应的指令序列，可以实现各种不同的功能需求。

4. 编程工具（Programming Tools）编程工具是用于开发和调试单片机程序的软件工具。

常见的编程工具包括集成开发环境（IDE）、编译器、调试器、仿真器等。

通过这些工具，开发人员可以编写、调试和烧录程序到单片机中，并进行功能验证和性能优化。

5. 输入输出（Input/Output）输入输出是单片机与外部世界通信的方式，通过输入输出端口与外部设备连接。

输入可以接收外部传感器或其他信号的输入，而输出则可以控制外部执行器或显示设备。

例如，通过输入输出接口可以控制LED灯的亮灭、LCD显示屏的显示内容等。

6. 中断（Interrupt）中断是一种特殊的程序执行方式，在单片机处理过程中，当发生特定事件时，中断会打断正常的程序执行，转而执行事先定义好的中断子程序。

详解51单片机基本硬件结构51单片机是一种非常常见的单片机，其基本硬件结构包括中央处理器、存储器、输入/输出端口、定时器/计数器和串行通信接口等几个主要部分。

首先是中央处理器，它是整个单片机的核心部分，负责控制和执行指令。

51单片机采用的是基于哈佛结构的架构，具有8位宽的数据总线和16位宽的地址总线。

它包括一个累加器和一组通用寄存器，用于存储临时数据和运算结果。

中央处理器还包括指令寄存器和程序计数器，用于存储当前执行的指令和指向下一条指令的地址。

其次是存储器部分，51单片机包括程序存储器和数据存储器。

程序存储器用于存储程序的指令，通常是只读存储器，常见的是闪存。

数据存储器则用于存储程序执行过程中的数据，可以是随机存取存储器（RAM）或者只读存储器（ROM）。

接下来是输入/输出端口，它是单片机与外部设备进行数据交换的接口。

51单片机通常有多个输入/输出端口，每个端口包含8个引脚，可以通过编程控制这些引脚的电平状态。

输入/输出端口可以连接各种外设，如按键、LED灯和液晶显示屏等。

定时器/计数器是51单片机中非常重要的功能模块之一。

它可以用来生成精确的时间延迟和周期性的定时信号。

定时器/计数器可以由中央处理器编程控制，通常用于实现各种定时、计数和脉冲宽度调制等功能。

最后是串行通信接口，它是51单片机与外部设备进行串行数据传输的接口。

常见的串行通信接口有UART（通用异步收发器）和SPI （串行外设接口），它们可以实现单片机与计算机、传感器、显示器等设备之间的数据通信。

除了以上几个主要部分之外，51单片机还包括一些辅助功能模块，如时钟电路、复位电路和电源管理电路等。

时钟电路用于提供单片机的时钟信号，控制指令的执行速度。

复位电路用于将单片机恢复到初始状态，以便重新启动程序。

电源管理电路则用于提供稳定的电源电压，保证单片机正常工作。

51单片机的基本硬件结构包括中央处理器、存储器、输入/输出端口、定时器/计数器和串行通信接口等几个主要部分。
