竭诚为您提供优质文档/双击可除惠更斯电桥测电阻实验报告篇一：大学物理实验惠斯通电桥测电阻实验报告大学物理实验报告课程名称：大学物理实验实验名称：篇二：惠斯通电桥测电阻实验报告肇庆学院肇庆学院电子信息与机电工程学院普通物理实验课实验报告班实验日期姓名:学号老师评定实验题目：惠斯通电桥测电阻实验目的：1．了解电桥测电阻的原理和特点。

2．学会用自组电桥和箱式电桥测电阻的方法。

3．测出若干个未知电阻的阻值。

1．桥式电路的基本结构。

电桥的构成包括四个桥臂（比例臂R2和R3，比较臂R4，待测臂Rx），“桥”——平衡指示器（检流计）g和工作电源e。

在自组电桥线路中还联接有电桥灵敏度调节器Rg（滑线变阻器）。

2．电桥平衡的条件。

惠斯通电桥(如图1所示)由四个“桥臂”电阻（R2、R3、R4、和Rx）、一个“桥”（b、d间所接的灵敏电流计）和一个电源e组成。

b、d间接有灵敏电流计g。

当b、d两点电位相等时，灵敏电流计g中无电流流过，指针不偏转，此时电桥平衡。

所以，电桥平衡的条件是：b、d两点电位相等。

此时有uab=uad，ubc=udc，IxI2由于平衡时Ig?0，所以b、d间相当于断路，故有I4=I3Ix=I2所以IxRx?I4R4I3R3?I2R2可得R4R2?R3Rx或Rx?一般把R2R3R2R3R4c?K称为“倍率”或“比率”，于是Rx=KR4要使电桥平衡，一般固定比率K，调节R4使电桥达到平衡。

3．自组电桥不等臂误差的消除。

实验中自组电桥的比例臂（R2和R3）电阻并非标准电阻，存在较大误差。

当取K=1时，实际上R2与R3不完全相等，存在较大的不等臂误差，为消除该系统误差，实验可采用交换测量法进行。

先按原线路进行测量得到一个R4值，然后将R2与R3的位置互相交换（也可将Rx与R4的位置交换），按同样方法再测’一次得到一个R4值，两次测量，电桥平衡后分别有：Rx?联立两式得：Rx?R2R3?R4Rx?R3R2?R4R4?R4由上式可知：交换测量后得到的测量值与比例臂阻值无关。

实验名称：惠斯登电桥测量电阻一、实验目的(1)了解惠斯通电桥的构造和测量原理。

(2)掌握用惠斯通电桥测电阻的方法。

(3)了解电桥灵敏度的概念及其对电桥测量准确度的影响。

二、实验仪器滑线式电桥，箱式电桥，检流计，电阻箱，滑动电阻器，待测电阻，电源，开关，导线等。

三、实验原理：1.惠斯通电桥的测量原理如图1所示，由已知阻值的三个电阻R 0、R 1、R 2和一个待测电阻R x 组成一个四边形，每一条边称为电桥的一个臂，在对角A 、B 之间接入电源E ，对角C 、D 之间接入检流计G 。

适当调节R 0、R 1、R 2的阻值，可以使检流计G 中无电流流过，即C 、D 两点的电势相等，电桥的这种状态称为平衡态。

电桥的平衡条件为1002x R R R K R R ==(1)式中比例系数K 称为比率或倍率，通常将R1、R2称为比率臂，将R0称为比较臂。

2.电桥的灵敏度式(1)是在电桥平衡的条件下推导出来的，而电桥是否达到真正的平衡状态，是由检流计指针是否有可察觉的偏转来判断的。

检流计的灵敏度是有限的，当指针的偏转小于0.1格时，人眼就很难觉察出来。

在电桥平衡时，设某一桥臂的电阻是R ，若我们把R 改变一个微小量ΔR ，电桥就会失去平衡，从而就会有电流流过检流计，如果此电流很小以至于我们未能察觉出检流计指针的偏转，我们就会误认为电桥仍然处于平衡状态。

为了定量表示检流计的误差，我们引入电桥灵敏度的概念，它定义为限流电阻E ACDB I R 1I R x R xI R 0I gI R 2R 1R 0R 2R保护II图1惠斯通电桥原理图Gn S R R∆=∆ (2)式中，ΔR 为电桥平衡后电阻R 的微小改变量，Δn 为电阻R 变化后检流计偏离平衡位置的格数，所以S 表示电桥对桥臂电阻相对不平衡值ΔR /R 的反应能力。

3.滑线式惠斯通电桥滑线式惠斯通电桥的构造如图2所示。

A 、B 、C 是装有接线柱的厚铜片（其电阻可以忽略），A 、B 之间为一根长度为L 、截面积和电阻率都均匀的电阻丝。

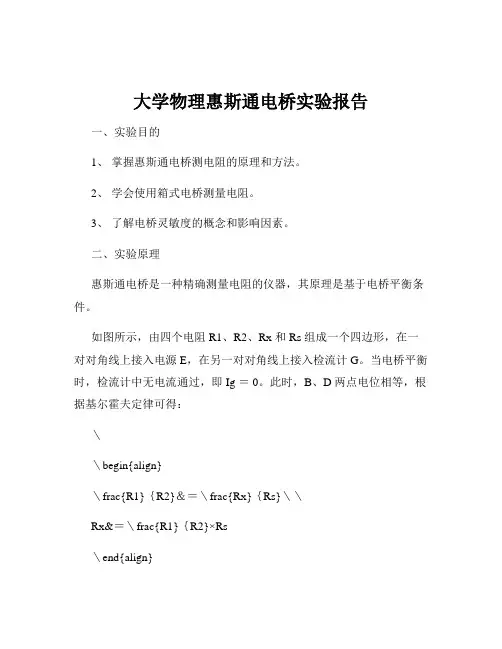

大学物理惠斯通电桥实验报告一、实验目的1、掌握惠斯通电桥测电阻的原理和方法。

2、学会使用箱式电桥测量电阻。

3、了解电桥灵敏度的概念和影响因素。

二、实验原理惠斯通电桥是一种精确测量电阻的仪器，其原理是基于电桥平衡条件。

如图所示，由四个电阻 R1、R2、Rx 和 Rs 组成一个四边形，在一对对角线上接入电源 E，在另一对对角线上接入检流计 G。

当电桥平衡时，检流计中无电流通过，即 Ig ＝ 0。

此时，B、D 两点电位相等，根据基尔霍夫定律可得：＼＼begin{align}＼frac{R1}｛R2}＆＝＼frac{Rx}｛Rs}＼＼Rx&＝＼frac{R1}｛R2}×Rs＼end{align}＼通过调节 R1、R2 和 Rs 的值，使电桥达到平衡，从而测出未知电阻 Rx 的值。

电桥灵敏度 S 定义为：＼S ＝＼frac{＼Delta Rx}｛Rx} ／＼frac{＼Delta n}｛n}＼其中，＼（＼Delta Rx\）是由于检流计偏转引起的电阻测量值的变化，＼（＼Delta n\）是检流计偏转的格数，＼（n\）是检流计的总格数。

电桥灵敏度与电源电压、检流计灵敏度、桥臂电阻等因素有关。

三、实验仪器1、箱式惠斯通电桥。

2、直流电源。

3、检流计。

4、电阻箱。

5、待测电阻。

四、实验步骤1、熟悉箱式电桥的面板结构和各旋钮的功能。

2、按照电路图连接电路，注意电源、检流计、电阻箱等的正负极连接。

3、估计待测电阻的阻值范围，选择合适的比例臂 R1/R2。

4、调节比较臂 Rs，使电桥接近平衡，即检流计指针接近零位。

5、微调 Rs，使电桥完全平衡，检流计指针指零。

6、记录此时 Rs 的值，根据公式计算出待测电阻 Rx 的值。

7、改变电源电压，重复上述步骤，测量不同电源电压下的电阻值。

8、测量电桥灵敏度，在电桥平衡后，改变 Rs 的值，使检流计指针偏转一定格数，记录 Rs 的变化量和检流计的偏转格数，计算电桥灵敏度。

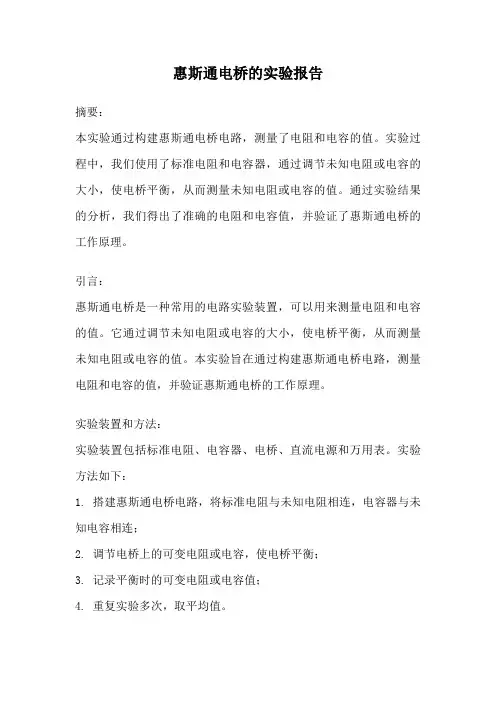

惠斯通电桥的实验报告摘要：本实验通过构建惠斯通电桥电路，测量了电阻和电容的值。

实验过程中，我们使用了标准电阻和电容器，通过调节未知电阻或电容的大小，使电桥平衡，从而测量未知电阻或电容的值。

通过实验结果的分析，我们得出了准确的电阻和电容值，并验证了惠斯通电桥的工作原理。

引言：惠斯通电桥是一种常用的电路实验装置，可以用来测量电阻和电容的值。

它通过调节未知电阻或电容的大小，使电桥平衡，从而测量未知电阻或电容的值。

本实验旨在通过构建惠斯通电桥电路，测量电阻和电容的值，并验证惠斯通电桥的工作原理。

实验装置和方法：实验装置包括标准电阻、电容器、电桥、直流电源和万用表。

实验方法如下：1. 搭建惠斯通电桥电路，将标准电阻与未知电阻相连，电容器与未知电容相连；2. 调节电桥上的可变电阻或电容，使电桥平衡；3. 记录平衡时的可变电阻或电容值；4. 重复实验多次，取平均值。

实验结果：通过多次实验，我们得到了准确的电阻和电容值。

在测量电阻时，我们发现电桥平衡时，可变电阻的值为X欧姆。

在测量电容时，我们发现电桥平衡时，可变电容的值为Y法拉。

通过实验数据的分析，我们可以得出未知电阻或电容的准确值。

讨论：通过实验结果的分析，我们可以得出以下结论：1. 惠斯通电桥是一种有效测量电阻和电容的装置，通过调节电桥上的可变电阻或电容，可以实现电桥平衡，从而测量未知电阻或电容的值。

2. 实验中我们使用了标准电阻和电容器，保证了实验结果的准确性和可靠性。

3. 通过多次实验取平均值的方式，提高了实验结果的精确度。

4. 实验中需要注意调节电桥的灵敏度，以保证平衡时的可变电阻或电容值尽可能接近实际值。

结论：通过本实验，我们成功地构建了惠斯通电桥电路，测量了电阻和电容的值，并验证了惠斯通电桥的工作原理。

实验结果表明，惠斯通电桥是一种可靠、准确的电路实验装置，可以用来测量未知电阻或电容的值。

本实验对于电路实验的学习和实践具有重要的意义。

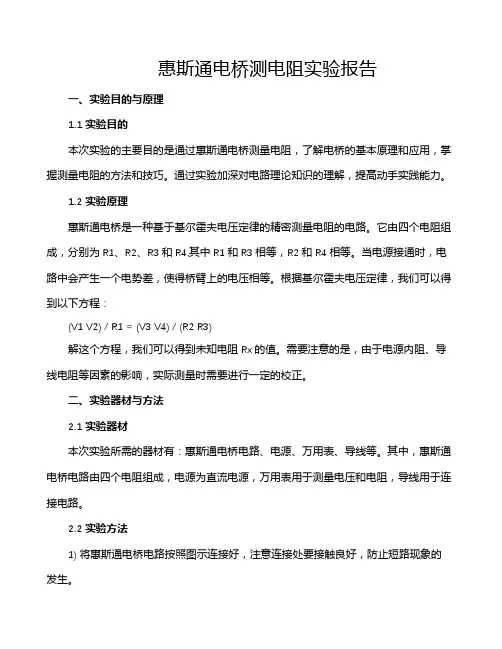

惠斯通电桥测电阻实验报告一、实验目的与原理1.1 实验目的本次实验的主要目的是通过惠斯通电桥测量电阻，了解电桥的基本原理和应用，掌握测量电阻的方法和技巧。

通过实验加深对电路理论知识的理解，提高动手实践能力。

1.2 实验原理惠斯通电桥是一种基于基尔霍夫电压定律的精密测量电阻的电路。

它由四个电阻组成，分别为R1、R2、R3和R4,其中R1和R3相等，R2和R4相等。

当电源接通时，电路中会产生一个电势差，使得桥臂上的电压相等。

根据基尔霍夫电压定律，我们可以得到以下方程：(V1 V2) / R1 = (V3 V4) / (R2 R3)解这个方程，我们可以得到未知电阻Rx的值。

需要注意的是，由于电源内阻、导线电阻等因素的影响，实际测量时需要进行一定的校正。

二、实验器材与方法2.1 实验器材本次实验所需的器材有：惠斯通电桥电路、电源、万用表、导线等。

其中，惠斯通电桥电路由四个电阻组成，电源为直流电源，万用表用于测量电压和电阻，导线用于连接电路。

2.2 实验方法1) 将惠斯通电桥电路按照图示连接好，注意连接处要接触良好，防止短路现象的发生。

2) 打开电源开关，调节电源电压，使其处于合适的范围。

通常情况下，电源电压应保持在5V左右。

3) 用万用表分别测量桥臂上的电压，记录下测量结果。

由于电源内阻和导线电阻的影响，我们需要进行一定的校正。

具体方法如下：a) 将万用表的量程调整为电压档位，选择合适的量程。

例如，如果测量范围为0-10kΩ，则将量程设置为0-10kΩ。

b) 用万用表测量R1和R2之间的电压V1和V2,记录下测量结果。

同样地，测量R3和R4之间的电压V3和V4,记录下测量结果。

c) 根据上述测量结果，计算出桥臂上的总电压V:V = V1 + V3 = V2 + V4。

d) 接下来，用万用表测量未知电阻Rx与其他已知电阻之间的电压差分压，例如：URx = (Vx V1) / (Rx R1),UR4 = (V4 V3) / (R4 R3)。

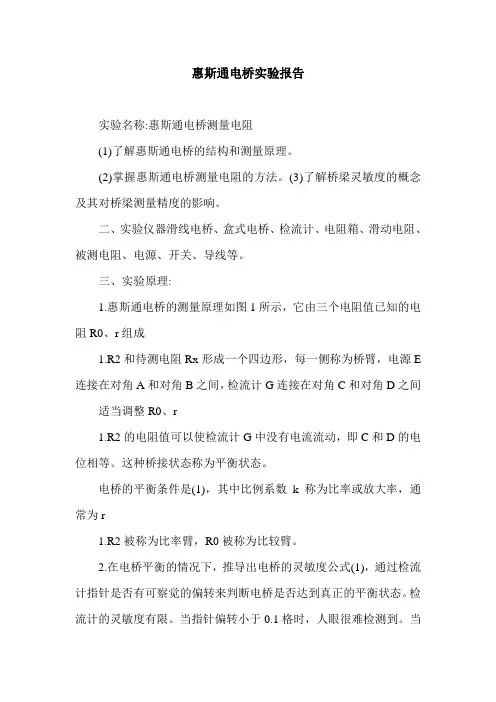

惠斯通电桥实验报告实验名称:惠斯通电桥测量电阻(1)了解惠斯通电桥的结构和测量原理。

(2)掌握惠斯通电桥测量电阻的方法。

(3)了解桥梁灵敏度的概念及其对桥梁测量精度的影响。

二、实验仪器滑线电桥、盒式电桥、检流计、电阻箱、滑动电阻、被测电阻、电源、开关、导线等。

三、实验原理:1.惠斯通电桥的测量原理如图1所示，它由三个电阻值已知的电阻R0、r组成1.R2和待测电阻Rx形成一个四边形，每一侧称为桥臂，电源E 连接在对角A和对角B之间，检流计G连接在对角C和对角D之间适当调整R0、r1.R2的电阻值可以使检流计G中没有电流流动，即C和D的电位相等。

这种桥接状态称为平衡状态。

电桥的平衡条件是(1)，其中比例系数k称为比率或放大率，通常为r1.R2被称为比率臂，R0被称为比较臂。

2.在电桥平衡的情况下，推导出电桥的灵敏度公式(1)，通过检流计指针是否有可察觉的偏转来判断电桥是否达到真正的平衡状态。

检流计的灵敏度有限。

当指针偏转小于0.1格时，人眼很难检测到。

当电桥平衡时，将某个电桥臂的电阻设为R。

如果我们改变R一个小的量δR，电桥将失去平衡，因此电流将流过检流计。

如果电流很小，我们无法检测到电流计指针的偏转，我们会错误地认为电桥仍处于平衡状态。

为了定量表示检流计的误差，我们引入了电桥灵敏度的概念，定义为(2)，δR是电桥平衡后电阻R的微小变化，δn是电阻R变化后偏离平衡位置的检流计的晶格数，因此s代表电桥对电桥臂电阻相对不平衡值δR/R的响应能力。

3.滑线惠斯通电桥的结构如图2所示。

甲、乙、丙是带接线柱的厚铜片(其电阻可以忽略)。

一种长度为L、截面积和电阻率均一的电阻丝，其长度在A和B之间电阻丝上装有接线柱的滑键可沿电阻丝左右滑动，并按下滑键的任何触点。

此时，电阻丝被分成两部分，并且AD部分的长度被设置为L1.电阻是R1，分贝的长度是12.电阻是R2，所以当电桥处于平衡状态时，有公式(3)，其中L1长度可以从电阻丝下面的仪表刻度读取，R0使用十进制转盘电阻盒作为标准电阻。

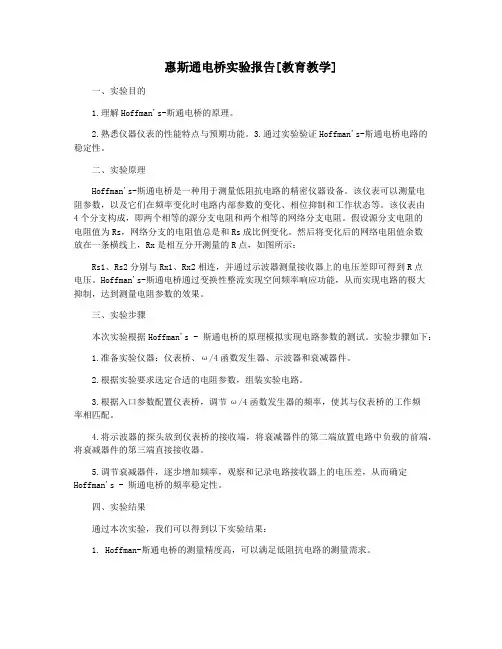

惠斯通电桥实验报告[教育教学]一、实验目的1.理解Hoffman's-斯通电桥的原理。

2.熟悉仪器仪表的性能特点与预期功能。

3.通过实验验证Hoffman's-斯通电桥电路的稳定性。

二、实验原理Hoffman's-斯通电桥是一种用于测量低阻抗电路的精密仪器设备。

该仪表可以测量电阻参数，以及它们在频率变化时电路内部参数的变化、相位抑制和工作状态等。

该仪表由4个分支构成，即两个相等的源分支电阻和两个相等的网络分支电阻。

假设源分支电阻的电阻值为Rs，网络分支的电阻值总是和Rs成比例变化。

然后将变化后的网络电阻值余数放在一条横线上，Rx是相互分开测量的R点，如图所示：Rs1、Rs2分别与Rx1、Rx2相连，并通过示波器测量接收器上的电压差即可得到R点电压。

Hoffman's-斯通电桥通过变换性整流实现空间频率响应功能，从而实现电路的极大抑制，达到测量电阻参数的效果。

三、实验步骤本次实验根据Hoffman's - 斯通电桥的原理模拟实现电路参数的测试。

实验步骤如下：1.准备实验仪器：仪表桥、ω/4函数发生器、示波器和衰减器件。

2.根据实验要求选定合适的电阻参数，组装实验电路。

3.根据入口参数配置仪表桥，调节ω/4函数发生器的频率，使其与仪表桥的工作频率相匹配。

4.将示波器的探头放到仪表桥的接收端，将衰减器件的第二端放置电路中负载的前端，将衰减器件的第三端直接接收器。

5.调节衰减器件，逐步增加频率，观察和记录电路接收器上的电压差，从而确定Hoffman's - 斯通电桥的频率稳定性。

四、实验结果通过本次实验，我们可以得到以下实验结果：1. Hoffman-斯通电桥的测量精度高，可以满足低阻抗电路的测量需求。

2. 在本次实验中，我们发现，通过调节衰减器，当频率增加时，接收器上的电压差增加，说明电路的稳定性会随频率变化而变化，本次实验验证了该电路的稳定性。

三、结论Hoffman的斯通电桥可以用来测量低阻抗电路的电阻参数，它具有高精度和高稳定性的特点。

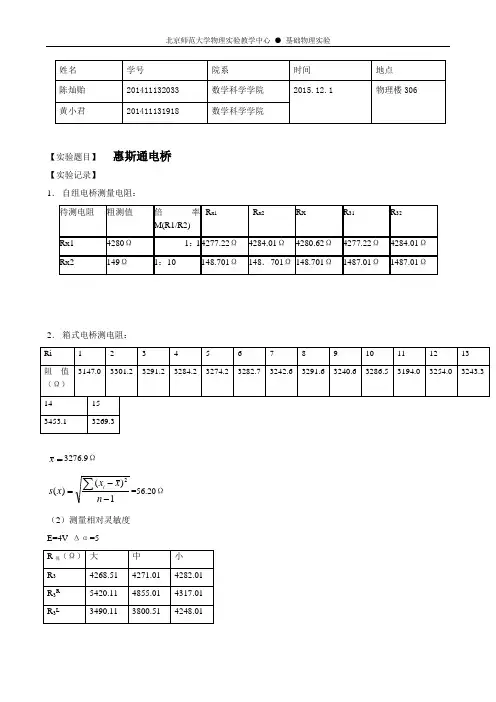

【实验题目】惠斯通电桥【实验记录】1．自组电桥测量电阻：2．箱式电桥测电阻：=x3276.9Ω1)( )(2 --=∑nxxxs i=56.20Ω（2）测量相对灵敏度E=4V Δα=5【结论与讨论】1.实验一A．在进行整个实验时，应尽量控制整个实验的时长，因为电阻箱发热后可能给实验带来一定的误差B．在进行精确测量前，利用多用电表粗测待测电阻的阻值C．实验应交换R1和R4位置，以减小电阻箱读数与实际阻值差异带来的系统误差D．实验一开始应保持保护电阻于最大组织处，以防止检流计超量程损坏，而在调节R3之后应将保护电阻的阻值调至最低，以提高检流计的灵敏度，提高测得的待测电阻的精度2.实验二A．结论是：当电源电压不变时，保护电阻的阻值越大灵敏度越低，但是灵敏度的变化和电源电压的变化不成线性关系；而当保护电阻一定时，电压越大，灵敏度越高，且在一定范围内呈线性关系。

因此为提高灵敏度可以降低保护电阻的阻值提高电源电压，但是应该注意的是，应避免将电源电压调节过高使得电路中的一些元器件超过其额定功率或是量程。

B．应该注意的是，有两次实验测量的是同一组数据，故仅需进行一次。

其次最好从8V开始进行调节，否则可能出现电桥平衡的阻值测量不准，进行不必要地多次调节。

3.实验三A．第14组|Xd-－X|=176.2Ω>3s=168.6Ω，因此第14组无效。

课后问题：1.在组装电桥实验中，连接好电路后进行测量调节，无论如何调，检流计指针始终偏向某一边，可能的原因有哪些?A．检流计本身出问题B．如果每次偏转都超出量程，通过检流计的电流过大则可能是一个桥臂断路或是右下与左上桥臂同时断路C．电阻箱坏了，是的某个电阻箱的在阻值很小或是很大无法调节，这样怎样调节另一个电阻箱分压都不可能相等，达不到平衡；或是无意中将电阻箱的较大按钮按动使得电阻箱电阻一直偏大。

2.使用检流计应该注意什么?A．先开制动按钮，检查指针是否偏转，是否检流计损坏，无法固定指针B．为避免检流计损坏，实验完成后要将检流计放回制动档C．在最终测量前，要试探性按下电计纽，然后马上松开，查看偏转是否超出量程，若是超出量程，要继续调节R3的阻值，使得偏转位于量程以内，若是没有超出量程，则可以逆时针旋转电计纽进行后续测量。

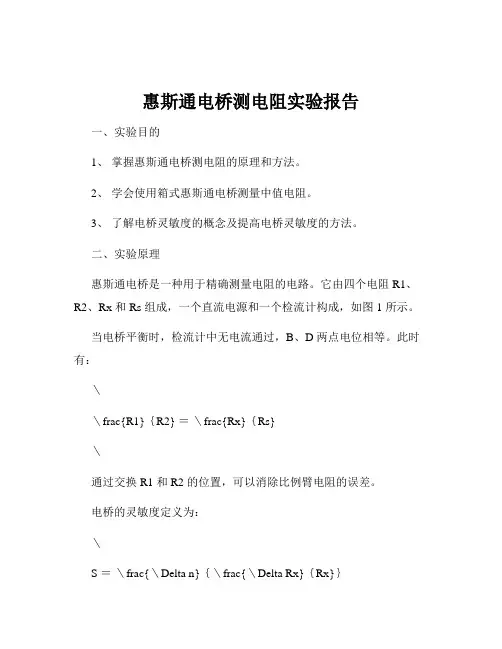

惠斯通电桥测电阻实验报告一、实验目的1、掌握惠斯通电桥测电阻的原理和方法。

2、学会使用箱式惠斯通电桥测量中值电阻。

3、了解电桥灵敏度的概念及提高电桥灵敏度的方法。

二、实验原理惠斯通电桥是一种用于精确测量电阻的电路。

它由四个电阻 R1、R2、Rx 和 Rs 组成，一个直流电源和一个检流计构成，如图 1 所示。

当电桥平衡时，检流计中无电流通过，B、D 两点电位相等。

此时有：＼＼frac{R1}｛R2} ＝＼frac{Rx}｛Rs}＼通过交换 R1 和 R2 的位置，可以消除比例臂电阻的误差。

电桥的灵敏度定义为：＼S ＝＼frac{＼Delta n}｛＼frac{＼Delta Rx}｛Rx}｝＼其中，Δn 是检流计指针偏转的格数，ΔRx 是电阻 Rx 的改变量。

三、实验仪器1、箱式惠斯通电桥。

2、直流电源。

3、检流计。

4、标准电阻。

5、待测电阻。

四、实验步骤1、熟悉箱式惠斯通电桥的结构和使用方法。

2、按照电路图连接电路，注意电源、检流计、电阻的正负极连接正确。

3、估计待测电阻的阻值，选择合适的比例臂 R1 和 R2 的比值。

4、调节比较臂电阻 Rs，使电桥平衡，检流计指针指零。

5、记录 R1、R2 和 Rs 的值，计算待测电阻 Rx 的值。

6、改变比例臂的比值，重复步骤 4 和 5，测量多组数据。

7、测量电桥的灵敏度，在电桥平衡后，改变 Rs 的值，使检流计指针偏转一定的格数，记录ΔRs 和相应的Δn，计算电桥的灵敏度。

五、实验数据及处理1、测量待测电阻 Rx｜次数｜ R1（Ω）｜ R2（Ω）｜ Rs（Ω）｜ Rx（Ω）｜｜｜｜｜｜｜｜ 1 ｜ 100 ｜ 100 ｜ 3568 ｜ 3568 ｜｜ 2 ｜ 500 ｜ 500 ｜ 17852 ｜ 17852 ｜｜ 3 ｜ 1000 ｜ 1000 ｜ 35725 ｜ 35725 ｜平均值：Rx ＝（3568 ＋ 17852 ＋ 35725）／ 3 ＝ 190483（Ω）2、电桥灵敏度的测量｜ΔRs（Ω）｜Δn（格）｜ S（格/Ω）｜｜｜｜｜｜ 01 ｜ 5 ｜ 50 ｜｜ 02 ｜ 10 ｜ 50 ｜｜ 03 ｜ 15 ｜ 50 ｜平均值：S ＝（50 ＋ 50 ＋ 50）／ 3 ＝ 50（格/Ω）六、误差分析1、电阻箱本身存在误差，其刻度的准确度有限。

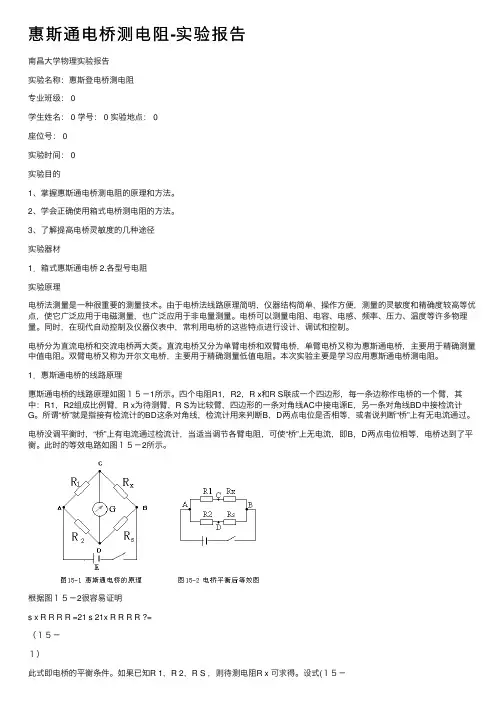

惠斯通电桥测电阻-实验报告南昌⼤学物理实验报告实验名称：惠斯登电桥测电阻专业班级： 0学⽣姓名： 0 学号： 0 实验地点： 0座位号： 0实验时间： 0实验⽬的1、掌握惠斯通电桥测电阻的原理和⽅法。

2、学会正确使⽤箱式电桥测电阻的⽅法。

3、了解提⾼电桥灵敏度的⼏种途径实验器材1．箱式惠斯通电桥 2.各型号电阻实验原理电桥法测量是⼀种很重要的测量技术。

由于电桥法线路原理简明，仪器结构简单，操作⽅便，测量的灵敏度和精确度较⾼等优点，使它⼴泛应⽤于电磁测量，也⼴泛应⽤于⾮电量测量。

电桥可以测量电阻、电容、电感、频率、压⼒、温度等许多物理量。

同时，在现代⾃动控制及仪器仪表中，常利⽤电桥的这些特点进⾏设计、调试和控制。

电桥分为直流电桥和交流电桥两⼤类。

直流电桥⼜分为单臂电桥和双臂电桥，单臂电桥⼜称为惠斯通电桥，主要⽤于精确测量中值电阻。

双臂电桥⼜称为开尔⽂电桥，主要⽤于精确测量低值电阻。

本次实验主要是学习应⽤惠斯通电桥测电阻。

1．惠斯通电桥的线路原理惠斯通电桥的线路原理如图１５－1所⽰。

四个电阻R1，R2，R x和R S联成⼀个四边形，每⼀条边称作电桥的⼀个臂，其中：R1，R2组成⽐例臂，R x为待测臂，R S为⽐较臂，四边形的⼀条对⾓线AC中接电源E，另⼀条对⾓线BD中接检流计G。

所谓“桥”就是指接有检流计的BD这条对⾓线，检流计⽤来判断B，D两点电位是否相等，或者说判断“桥”上有⽆电流通过。

电桥没调平衡时，“桥”上有电流通过检流计，当适当调节各臂电阻，可使“桥”上⽆电流，即B，D两点电位相等，电桥达到了平衡。

此时的等效电路如图１５－2所⽰。

根据图１５－2很容易证明s x R R R R =21 s 21x R R R R ?=（１５－１）此式即电桥的平衡条件。

如果已知R 1，R 2，R S ，则待测电阻R x 可求得。

设式(１５－1)中的R 1／R 2=K ，则有R x =K ·R S （１５－２）式中的K 称为⽐例系数。

惠斯通电桥实验报告1. 实验目的本实验的目的是通过使用惠斯通电桥来测量电阻器的未知电阻值。

通过实验，掌握惠斯通电桥的工作原理和使用方法，并学习使用电桥进行电阻测量。

2. 实验原理惠斯通电桥是一种常用的测量电阻值的工具，它基于电桥平衡原理。

当惠斯通电桥中各支路通过的电流满足一定的关系时，电桥即处于平衡状态。

根据平衡条件，可以计算出未知电阻值。

在惠斯通电桥中，有四个分支：两个比较支路和两个未知支路。

比较支路中的两个电阻器的比值已知，而未知支路中的电阻器的值待测。

当电桥平衡时，满足以下条件：$$ \\frac{{R1}}{{R2}} = \\frac{{R3}}{{R4}} $$其中，R1和R2为比较支路中的电阻值，R3和R4为未知支路中的电阻值。

3. 实验仪器本实验使用以下仪器： - 惠斯通电桥主机 - 电源 - 计算机 - 万用表4. 实验步骤4.1 实验准备•将电源与惠斯通电桥主机连接，并打开电源。

•将计算机与惠斯通电桥主机连接，并确保通信正常。

•将万用表和待测电阻器连接到相应的电桥支路上。

4.2 实验操作•调节电桥主机上的旋钮，使电桥处于初始非平衡状态。

•调节电桥主机上的旋钮，逐渐减小非平衡条件，使电桥逐渐接近平衡状态。

•当电桥达到平衡状态时，记录下电桥上的电阻值，并计算未知电阻值。

4.3 实验记录•在笔记本上记录下实验中的各项数据，包括电桥上的电阻值和计算得到的未知电阻值。

5. 实验结果与分析根据实验记录的数据，我们可以得到待测电阻器的未知电阻值。

通过对电桥平衡条件的计算，我们可以计算出未知电阻值的准确数值。

然后，我们可以对实验结果进行分析，比较实测值与理论值之间的差异，并分析可能存在的误差来源。

同时，我们也可以讨论实验中可能存在的不确定度，并对结果进行合理分析。

6. 实验总结通过本次惠斯通电桥实验，我们掌握了电桥的工作原理和使用方法。

通过实验，我们成功测量了待测电阻器的未知电阻值，并分析了实验结果的可靠性。

惠斯通电桥实验报告标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-学院 3 班 学号 姓名实验日期 教师签字 成绩【实验名称】【实验目的】（1）掌握惠斯通电桥的基本原理。

（2）学会自组惠斯通电桥测电阻，掌握QJ23型箱式电桥的使用方法。

（3）了解直流电桥的灵敏度及影响它的因素，平衡电桥测量电阻的误差来源。

【实验仪器】ZX21电阻箱、检流计（或数字电压表）、QJ23型箱式电桥、滑线变阻器、待测电阻、保护电阻、直流稳压电源、导线、开关等。

【实验原理】（1） 惠斯通电桥原理惠斯通电桥就是一种直流单臂电桥，适用于测中值电阻，其原理电路如图7-4所示。

若调节电阻到合适阻值时，可使检流计G 中无电流流过，即B 、D 两点的电位相等，这时称为“电桥平衡”。

电桥平衡，检流计中无电流通过，相当于无BD 这一支路，故电源E 与电阻1R 、x R 可看成一分压电路；电源和电阻2R 、S R 可看成另一分压电路。

若以C 点为参考，则D 点的电位D V 与B 点的电位B V 分别为XXD SSB R R R EV R R R EV +=+=12 因电桥平BD V V =故解上面两式可得SXR R R R =21上式叫做电桥的平衡条件，它说明电桥平衡时，四个臂的阻值间成比例关系。

如果x R 为待测电阻，则有S X R R R R 21=。

选取1R 、2R 简单的比例如（11，惠斯通电桥原理图 （2） 电桥的灵敏度电桥的灵敏程度定义：S S R R nS ∆∆=灵敏度S 越大，对电桥平衡的判断就越容易，测量结果也越准确。

S 的表达式21S S R R I I nR R n S SS g gS S ⋅=⎪⎪⎭⎫ ⎝⎛∆∆∆∆=∆∆=()⎪⎪⎭⎫⎝⎛+++⎪⎪⎭⎫ ⎝⎛+++⎪⎪⎭⎫ ⎝⎛⋅++++=x s E s x g X g E x s R R R R R R R R R R R R R R R R R R ES S 21212211221（3）电桥的测量误差电桥的测量误差其来源主要有两方面，一是标准量具引入的误差，二是电桥灵敏度引入的误差。

大学物理实验报告课程名称：大学物理实验实验名称：惠斯通电桥一、实验目的：1.精确测量中高值电阻（单桥）2.掌握电桥测电阻的原理和方法二、实验原理：电阻是电路的基本元件之一，电阻的测量是基本的电学测量。

用伏安法测量电阻，虽然原理简单，但有系统误差。

在需要精确测量阻值时，必须用惠斯通电桥，惠斯通电桥适宜于测量中值电阻(1～106Ω)。

电阻是电路的基本元件之一，电阻的测量是基本的电学测量。

用伏安法测量电阻，虽然原理简单，但有系统误差。

在需要精确测量阻值时，必须用惠斯通电桥，惠斯通电桥适宜于测量中值电阻(1～106Ω)。

惠斯通电桥的原理如图l 所示。

标准电阻R 0、R 1、R 2和待测电阻R X 连成四边形，每一条边称为电桥的一个臂。

在对角A 和C 之间接电源E ，在对角B 和D 之间接检流计G 。

因此电桥由4个臂、电源和检流计三部分组成。

当开关K E 和K G 接通后，各条支路中均有电流通过，检流计支路起了沟通ABC 和ADC两条支路的作用，好象一座“桥”一样，故称为“电桥”。

适当调节R 0、R 1和R 2的大小，可以使桥上没有电流通过，即通过检流计的电流I G = 0，这时，B 、D 两点的电势相等。

电桥的这种状态称为平衡状态。

这时A 、B 之间的电势差等于A 、D 之间的电势差，B 、C 之间的电势差等于D 、C 之间的电势差。

设ABC 支路和ADC 支路中的电流分别为I 1和I 2，由欧姆定律得I 1 R X = I 2 R 1I 1 R 0 = I 2 R 2两式相除，得102X R R R R = (1)(1)式称为电桥的平衡条件。

由(1)式得102X R R R R =(2)即待测电阻R X 等于R 1 / R 2与R 0的乘积。

通常将R 1 / R 2称为比率臂，将R 0称为比较臂。

三、实验仪器：箱式直流单臂电桥，导线若干，待测电阻。

四、实验内容和步骤：1.将R N 及功能选择档均选择为“单桥”。

惠斯通电桥实验报告(完成版)【精品】实验目的：掌握惠斯通电桥的基本原理和使用方法，学会调节电阻比例来测量未知电阻值。

实验器材：惠斯通电桥、标准电阻箱、未知电阻器、万用表。

实验原理：惠斯通电桥是一种测量电阻值的仪器，它利用交流电的品质来测量电阻。

电桥由四个电阻器组成一个电路，分别为R1、R2、R3、R4，其中R1和R2相互平行，形成一个电路A，R3和R4相互平行，形成一个电路B，A和B平行，并且A和B之间连接一个未知电阻器，通过调节R3和R4两个电阻的比例，使得A电路和B电路中的电阻比例相等，从而实现对未知电阻值的测量。

实验步骤：1.将电桥的四个电阻分别接好。

2.将未知电阻器接在A和B电路之间。

3.调整R3和R4两个电阻的比例，使得万用表读数最小。

4.调整电阻比例，以减小万用表读数，直到读数为0。

5.记录下R3和R4的比例值和电桥的平衡电阻值。

6.用标准电阻箱测量未知电阻器的电阻值，并与电桥的平衡电阻值比较，计算出未知电阻器的电阻值。

实验注意事项：1.在进行电桥平衡前，要先将未知电阻器调节到适当的阻值范围内。

2.调整电桥平衡时，要慢慢调整，避免过度调节导致万用表产生超过量程范围的读数。

3.在进行测量时，要注意保持电桥和未知电阻器的连接稳定，避免导线和接头接触不良。

实验结果：已知标准电阻值为330Ω，未知电阻值为XΩ，调节比例后，电桥平衡电阻值为150Ω，R3和R4的比例为1:4.3。

根据公式R1/R2=R3/R4，可得到R1/R2=4.3。

则可通过等效电路的公式：X=(R1+R2)/R2 * R4-R3 来计算出未知电阻的电阻值，代入数据可得：X=(1+4.3)/4.3 * (330-150) = 123.3Ω。

实验结论：通过惠斯通电桥的实验，我们成功测量出了一个未知电阻的电阻值，实验结果与标准电阻值基本一致。

同时，我们也掌握了惠斯通电桥的基本原理和使用方法，学习了调节电阻比例来测量未知电阻值的技能。

惠斯通电桥实验报告一、实验目的：1.了解惠斯通电桥实验的基本原理和操作方法；2.学习使用惠斯通电桥测量未知电阻的方法。

二、实验原理：实验所用的惠斯通电桥由四个电阻R1、R2、Rx、R4构成，接在一起形成一个平衡电桥。

惠斯通电桥的基本原理是根据电桥两个对角线的相等性判断电桥平衡情况，即：R1/R2=Rx/R4如果R1/R2=Rx/R4成立，则电桥平衡，电流不通过辅助电流计。

通过改变R1或R4或直流电压源电压，可实现电桥的平衡。

在平衡状态下，我们可以根据已知电阻R1、R2、R4和电源电压，计算出未知电阻Rx的阻值。

三、实验器材：1.电桥主机2.可调式直流电源3.标准电阻箱4.未知电阻箱5.电阻选择开关四、实验步骤：1.按照电桥连接原理，将电桥主机、可调式直流电源和标准电阻箱连接好。

2.将未知电阻箱和电阻选择开关连接到电桥主机的Rx端口。

3.设定合适的电桥平衡参数，如将R1、R2、R4的阻值设定为已知值，保证电桥平衡。

4.测量平衡时的电桥主机侧的电流值，记录下来。

5.根据电桥平衡条件的公式R1/R2=Rx/R4，计算未知电阻Rx的阻值。

五、实验数据记录与分析：根据实验步骤记录实验数据，然后进行数据分析，计算出未知电阻Rx的阻值。

六、实验结果与讨论：1.将计算得到的未知电阻Rx的阻值与实际标准阻值进行比较，从而评价测量的准确性。

2.分析实验误差产生的原因，并提出改进方法。

七、实验结论：通过实验测量，我们可以利用惠斯通电桥准确地测量未知电阻Rx的阻值，并根据实验数据进行数据分析和误差分析。

实验的结果可以得出判断未知电阻的阻值，并评价测量的准确性。

八、实验心得体会：通过本次实验，我了解了惠斯通电桥的基本原理和操作方法。

实验要求我们掌握测量电桥平衡时的参数设定和数据计算方法。

通过实验，我也体会到了实验过程中的注意事项和数据处理的重要性。

这个实验对于我深入了解电路中电阻的测量方法和电桥的应用具有很大的帮助。

南昌大学物理实验报告课程名称：物理实验实验名称：惠斯登电桥学院：环化学院专业班级：过控151学生姓名：熊凌亨学号：5801415038实验地点：基础试验大楼实验时间：第9周星期一上午10点10分开始【实验目的】（1）掌握惠斯通电桥的基本原理。

（2）学会自组惠斯通电桥测电阻，掌握箱式电桥的使用方法。

（3）了解直流电桥的灵敏度及影响它的因素，平衡电桥测量电阻的误差来源。

【实验仪器】箱式电桥、待测电阻、直流稳压电源、导线、等。

【实验原理】惠斯通电桥的原理如图l所示。

标准电阻R0、R1、R2和待测电阻R X连R x=R2/R1*R3四：实验步骤1.选定箱式电桥工作方式和功能为电桥。

电压选择3v。

2.检流计较零：首先将单臂电桥开关打开，按下左边mv表的2mv按键，此时不能按下接入键。

调节较零旋钮，使左边表盘示数稳定在0。

3.接入电阻：选择毫伏表的量程为200Mv，按下接入键。

用导线上的夹子夹住电阻，接入电路。

注意不要短路。

4.根据电阻的粗略大小，参照量程倍率表，选定合适的的R2比R1。

注意最后的数据都必须保证有千位数字。

将R3的旋钮弄成1000.0。

5.开始测量：按下箱式电桥左边的B,G按键，从千位开始，慢慢调大，使毫伏表的示数逼近0，直到小数点位也调整好为止。

记下R3此时的数字。

然后按此步骤分别测量并记下四种电阻在量程为200mV,20mV,2mV的示数。

【数据表格与数据记录】R1(Ω)8442.7Ω7777.7Ω1987.7Ω157.3ΩR2(Ω)310.5Ω1100.0Ω5855.8Ω1089.6ΩR3(Ω)200m A 20mA 2mA 200m A 20mA 2mA 200m A 20mA 2mA 200mA 20mA 2mA2653.02652.42652.32003.42003.42003.46037.66038.16038.25153.35153.35153.3Rx(Ω)36.3436.3436.34200.32200.32200.323018.803019.053019.1074731.2074731.2074731.20△Rx(Ω)00.020.050.1250.84200.32±0.023018.96±0.0574731.20±0.12U=ΔRX/R X 平均值00.002％0.012%0．009％六、误差分析：1、检流计的灵敏度越高，实验结果的误差越小。

惠斯通电桥实验报告惠斯通电桥实验报告引言：电学是一门研究电荷和电流行为的科学，而在电学中，电桥是一种常用的实验装置。

惠斯通电桥是由英国物理学家惠斯通发明的，它可以用来测量电阻的值。

本次实验旨在通过惠斯通电桥来测量未知电阻的数值，并探究电桥的原理和应用。

一、实验目的本次实验的主要目的是：1. 熟悉惠斯通电桥的结构和工作原理；2. 学会使用惠斯通电桥测量未知电阻的方法；3. 探究电桥在电阻测量中的应用。

二、实验装置和材料本次实验所用的装置和材料包括：1. 惠斯通电桥实验装置：包括电桥主体、电源、电阻箱等；2. 未知电阻样品；3. 电压表和安培表；4. 连接线等。

三、实验步骤1. 将惠斯通电桥实验装置搭建好，并连接电源；2. 调节电桥的平衡，使电桥两侧电压差为零；3. 将未知电阻样品接入电桥中，观察电桥平衡状态；4. 通过调节电阻箱，使电桥再次平衡，记录下此时电阻箱的阻值；5. 重复步骤3和4，使用不同的未知电阻样品进行测量。

四、实验结果和分析根据实验步骤中记录的数据，我们可以得到一组电阻测量结果。

通过计算这些结果，我们可以得到未知电阻样品的数值。

在进行实验时，我们发现当电桥平衡时，电桥两侧的电压差为零。

这是因为在平衡状态下，电桥两个支路中的电流相等，电桥的两个支路中的电阻比例也相等。

通过调节电阻箱的阻值，我们可以使电桥再次平衡，从而测量出未知电阻的数值。

在实验过程中，我们还发现电桥的平衡状态受到环境因素的影响。

例如，温度的变化、连接线的接触不良等都会导致电桥的平衡状态发生偏移。

因此，在实验中要注意这些因素，并进行相应的修正。

五、实验总结通过本次实验，我们对惠斯通电桥的结构和工作原理有了更深入的了解，并学会了使用电桥测量未知电阻的方法。

我们还发现电桥在电阻测量中具有重要的应用价值，可以帮助我们准确地测量电阻的数值。

然而，本次实验也存在一些问题和不足之处。

例如，实验过程中环境因素的干扰会影响测量结果的准确性，需要进一步改进实验条件。

物理实验报告课程名称：大学物理实验实验名称：惠斯通电桥学院：专业班级：学生姓名：学号：实验地点：座位号：实验时间：一、实验目的：1、掌握电桥测电阻的原理和方法。

2、了解减小测电阻误差的一般方法。

二、实验原理：1、原理图如图。

2、当Ｂ、Ｄ两点电势相等时，检流计中无电流通过，电桥达到平衡。

这时有：321R R R R x根据式子即可求出x R 三、实验仪器：1、箱式惠斯通电桥2、待测电阻。

四、实验内容和步骤：1、将N R 及功能选择结构选择为“单桥”2、打开电源，按下2mv 档，调节“调零”电位计 将读数调零3、根据所测电阻的大概值确定1R 、2R 的值及工作电压。

4、按下电压表“接入键”和200mv 键，接入Rx ，5、按下B ，G 按钮，逐步调节3R ，使仪器显示的v 接近于06、分别改换20mv 、2mv 档，重复以上步骤，并记下3R7、根据比值求出Rx 。

五、实验数据与处理:(近似)51Ω（绿） 200Ω（红） 3000Ω（橙） 75000Ω（紫）1R10000Ω 10000Ω 1000Ω 1000Ω 2R 100Ω1000Ω 1000Ω 10000Ω 3R /Ω200mv 20mv 2mv 200m v 20mv2mv200mv20mv2mv200mv20mv2mv5147.0 5146.55146.6 2003.6 2003.7 2003.8 2949.0 2949.1 2949.2 7451.6 7454.5 7454.9 /Ω51.470 51.465 51.466 200.36 200.37 200.38 2949.0 2949.1 2949.2 745167454574549xR /Ω51.467200.37 2949.174536.7x R ∆0.0265Ω 0.01Ω 0.01Ω 18.009Ω 0.0657Ω 0.0248Ω 0.0248Ω 44.662Ω 0.1 0.1 0.1 0.10.11970.10300.103044.662xx R R ∆±1197.0467.51±Ω1030.037.200±Ω 1030.01.2949±Ω 662.446.7453±Ω0.23%0.051% 0.0035% 0.059%根据1）R R (R 21--=∆∑=n x nix x 求出标准偏差，再乘n=3时的,求得。
