最新h型钢柱强度计算讲课教案

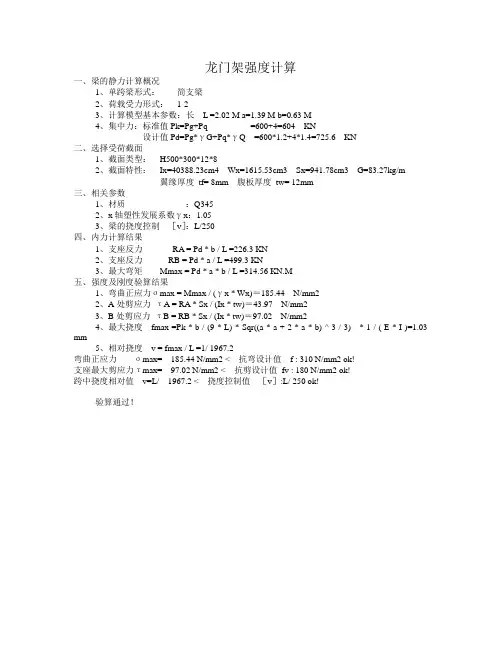

龙门架强度计算一、梁的静力计算概况1、单跨梁形式：简支梁2、荷载受力形式：1-23、计算模型基本参数：长L =2.02 M a=1.39 M b=0.63 M4、集中力：标准值Pk=Pg+Pq =600+4=604 KN设计值Pd=Pg*γG+Pq*γQ =600*1.2+4*1.4=725.6 KN二、选择受荷截面1、截面类型：H500*300*12*82、截面特性：Ix=40388.23cm4 Wx=1615.53cm3 Sx=941.78cm3 G=83.27kg/m翼缘厚度tf= 8mm 腹板厚度tw= 12mm三、相关参数1、材质：Q3452、x轴塑性发展系数γx：1.053、梁的挠度控制［v］：L/250四、内力计算结果1、支座反力RA = Pd * b / L =226.3 KN2、支座反力RB = Pd * a / L =499.3 KN3、最大弯矩Mmax = Pd * a * b / L =314.56 KN.M五、强度及刚度验算结果1、弯曲正应力σmax = Mmax / (γx * Wx)＝185.44 N/mm22、A处剪应力τ A = RA * Sx / (Ix * tw)＝43.97 N/mm23、B处剪应力τ B = RB * Sx / (Ix * tw)＝97.02 N/mm24、最大挠度fmax =Pk * b / (9 * L) * Sqr((a * a + 2 * a * b) ^ 3 / 3) * 1 / ( E * I )=1.03 mm5、相对挠度v = fmax / L =1/ 1967.2弯曲正应力σmax= 185.44 N/mm2 < 抗弯设计值 f : 310 N/mm2 ok!支座最大剪应力τmax= 97.02 N/mm2 < 抗剪设计值fv : 180 N/mm2 ok!跨中挠度相对值v=L/ 1967.2 < 挠度控制值［v］:L/ 250 ok!验算通过！。

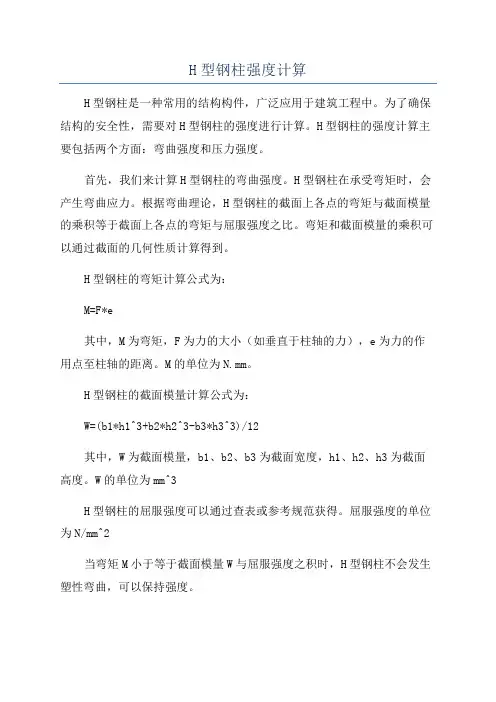

H型钢力学性能计算H型钢是一种常用的建筑结构材料，广泛应用于桥梁、建筑物和其他结构中。

了解H型钢的力学性能对于工程设计和结构分析非常重要。

本文将介绍H型钢的力学性能计算方法，包括截面性能、弯曲性能和轴心受压性能。

1.H型钢截面性能计算H型钢的截面性能主要包括面积、形心和截面模量等。

其中面积是截面中心线内的面积，形心是截面中心线到截面面积椭圆心的距离，截面模量是截面面积乘以形心的平方。

截面性能的计算公式如下：截面面积=上翼板宽度×上翼板厚度+下翼板宽度×下翼板厚度+腹板宽度×腹板厚度形心=(上翼板宽度×上翼板厚度×(上翼板厚度/2)+下翼板宽度×下翼板厚度×((截面高度-下翼板厚度)/2)+腹板宽度×腹板厚度×((截面高度-腹板厚度)/2))/截面面积截面模量=截面面积×形心²2.H型钢弯曲性能计算H型钢的弯曲性能包括截面惯性矩、截面模量和截面抗弯承载力等。

截面惯性矩是抵抗截面弯曲变形的关键参数，截面模量是截面惯性矩除以截面高度，截面抗弯承载力是根据截面性能和材料强度计算得出。

弯曲性能的计算公式如下：截面惯性矩=上翼板宽度×上翼板厚度³/12+下翼板宽度×下翼板厚度³/12+腹板宽度×腹板厚度³/12+上翼板宽度×上翼板厚度×((截面高度-形心)/2)²+下翼板宽度×下翼板厚度×((截面高度-形心)/2)²+腹板宽度×腹板厚度×((截面高度-形心)/2+腹板厚度)²截面模量=截面惯性矩/截面高度截面抗弯承载力=弯曲强度×截面模量3.H型钢轴心受压性能计算H型钢的轴心受压性能需要考虑其截面形状和钢材强度等因素。

轴心受压性能的计算公式如下：轴心受压承载力=轴压强度×截面面积在计算H型钢的力学性能时，需要了解材料的弹性模量和屈服强度等参数。

H型钢梁等强度拼接计算H型钢梁是一种常用的结构梁，由两个H型钢组成，中间用连接板进行拼接。

在进行H型钢梁的等强度拼接计算时，需考虑到以下几个方面：拼接部分的强度计算、梁体局部的强度计算以及应力分析。

首先我们需要对拼接部分进行强度计算。

拼接部分的强度计算主要包括弯曲强度、剪切强度和轴向强度三个方面。

拼接部分的弯曲强度计算：由于拼接处存在凹凸不平的表面，会产生局部弯曲应力。

根据弯曲理论，我们可以通过计算拼接处的弯矩和截面模量来判断其弯曲强度是否满足要求。

拼接部分的剪切强度计算：拼接处的剪切力主要是由梁受外载荷产生的，根据剪切应力理论，我们可以通过计算拼接处的剪力和截面惯性矩来判断其剪切强度是否满足要求。

拼接部分的轴向强度计算：拼接处的轴向力主要是由梁在受载时产生的，根据轴向应力理论，我们可以通过计算拼接处的轴力和截面面积来判断其轴向强度是否满足要求。

其次，我们需要对梁体局部进行强度计算。

梁体局部的强度计算主要包括弯曲强度和剪切强度两个方面。

梁体局部的弯曲强度计算：由于梁体局部可能存在弯曲的情况，我们需要根据梁体截面形状和材料弯曲性能来计算其弯曲强度是否满足要求。

梁体局部的剪切强度计算：梁体局部可能会受到剪切力的影响，我们需要根据梁体截面形状和材料弯曲性能来计算其剪切强度是否满足要求。

最后，我们还需要进行应力分析。

应力分析可以帮助我们判断梁体和拼接部分是否存在应力过大的情况，从而选择合适的材料和加强措施。

以上就是H型钢梁等强度拼接计算的一般步骤。

在进行实际计算时，我们还需要根据具体情况选择合适的计算方法，并结合相关规范和标准进行计算。

同时，在进行计算过程中要注意考虑材料的材质、强度和变形等因素，以确保拼接部分和梁体局部都能满足设计要求，并保证整体结构的安全可靠性。

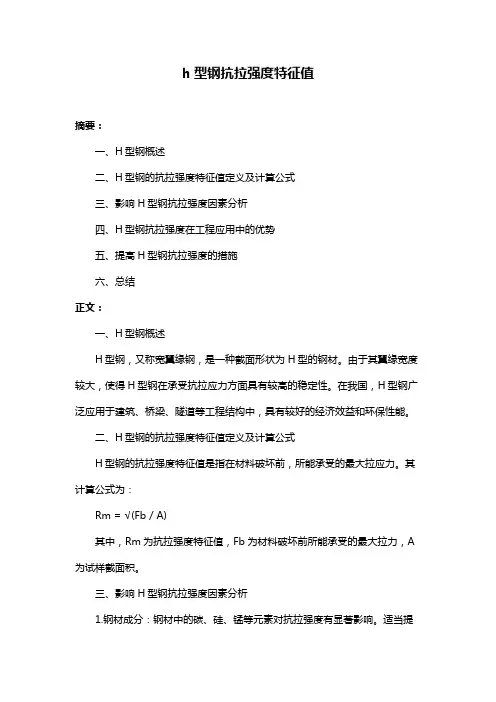

h型钢抗拉强度特征值摘要：一、H型钢概述二、H型钢的抗拉强度特征值定义及计算公式三、影响H型钢抗拉强度因素分析四、H型钢抗拉强度在工程应用中的优势五、提高H型钢抗拉强度的措施六、总结正文：一、H型钢概述H型钢，又称宽翼缘钢，是一种截面形状为H型的钢材。

由于其翼缘宽度较大，使得H型钢在承受抗拉应力方面具有较高的稳定性。

在我国，H型钢广泛应用于建筑、桥梁、隧道等工程结构中，具有较好的经济效益和环保性能。

二、H型钢的抗拉强度特征值定义及计算公式H型钢的抗拉强度特征值是指在材料破坏前，所能承受的最大拉应力。

其计算公式为：Rm = √(Fb / A)其中，Rm为抗拉强度特征值，Fb为材料破坏前所能承受的最大拉力，A 为试样截面积。

三、影响H型钢抗拉强度因素分析1.钢材成分：钢材中的碳、硅、锰等元素对抗拉强度有显著影响。

适当提高碳当量，可以提高抗拉强度。

2.冷却速度：冷却速度对H型钢抗拉强度的影响较大。

较快冷却速度下，钢材组织细化，抗拉强度提高。

3.热处理工艺：合理的热处理工艺可以改善钢材组织，提高抗拉强度。

如正火处理、调质处理等。

四、H型钢抗拉强度在工程应用中的优势1.节约材料：H型钢抗拉强度高，可以有效减少材料用量，降低工程成本。

2.减轻结构自重：H型钢抗拉强度高，使得结构可以使用较薄的截面，从而减轻自重，提高抗震性能。

3.提高工程质量：H型钢抗拉强度高，有利于提高工程质量和安全性。

五、提高H型钢抗拉强度的措施1.优化钢材成分设计：合理控制碳、硅、锰等元素的含量，提高碳当量。

2.改进热处理工艺：采用合适的热处理工艺，改善钢材组织，提高抗拉强度。

3.控制冷却速度：合理控制冷却速度，使钢材组织细化。

六、总结H型钢抗拉强度是其工程应用中的重要性能指标。

h型钢抗拉强度特征值摘要：1.H型钢的抗拉强度概述2.H型钢抗拉强度特征值的计算方法3.H型钢抗拉强度特征值的应用场景4.提高H型钢抗拉强度措施5.总结正文：H型钢是一种常见的建筑钢材，其抗拉强度是衡量其性能的重要指标。

本文将详细介绍H型钢的抗拉强度特征值，包括其计算方法、应用场景以及如何提高其抗拉强度。

一、H型钢的抗拉强度概述H型钢的抗拉强度是指钢材在拉伸状态下能承受的最大应力。

通常情况下，抗拉强度越高，钢材的性能越好。

H型钢具有良好的抗拉强度，这使得它在建筑结构中具有广泛的应用。

二、H型钢抗拉强度特征值的计算方法H型钢抗拉强度特征值是指在一定条件下，钢材抗拉强度的最小值。

其计算公式为：抗拉强度特征值= 抗拉强度最小值/ 安全系数其中，安全系数是根据工程实际情况确定的，一般取1.5-2.0。

通过计算抗拉强度特征值，可以确保钢材在使用过程中的安全性。

三、H型钢抗拉强度特征值的应用场景H型钢抗拉强度特征值在工程设计中具有重要意义。

在建筑结构设计中，设计师需要根据构件所承受的荷载和抗拉强度特征值来确定构件的尺寸和材料用量。

此外，抗拉强度特征值还可以用于评估钢材的质量，以确保工程质量达标。

四、提高H型钢抗拉强度措施1.选择优质的钢材：在选购钢材时，应选择具有较高抗拉强度的钢材。

2.合理设计构件：根据工程实际情况，合理设计构件的尺寸和形状，以提高其抗拉强度。

3.严格把控施工工艺：在施工过程中，严格按照规范进行操作，确保钢材的抗拉强度得到充分发挥。

4.合理选用焊接工艺：焊接工艺对钢材的抗拉强度有很大影响，应根据实际情况选择合适的焊接工艺。

五、总结H型钢抗拉强度特征值是衡量钢材性能的重要指标，其在工程设计和施工中具有重要作用。

通过合理计算、选用优质钢材、严格把控施工工艺等措施，可以有效提高H型钢的抗拉强度，确保工程质量。

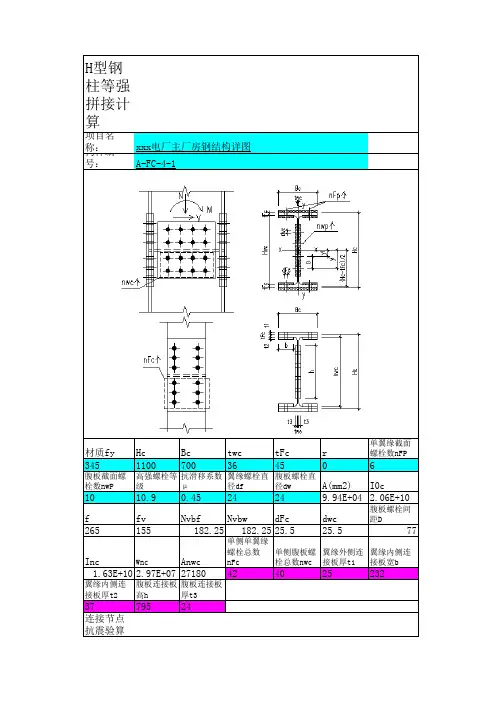

H型钢柱等强拼接计算
项目名称：构件编号：材质fy Hc Bc twc tFc r 单翼缘截面螺栓数nFP
345
110070036450
6
腹板截面螺栓数nwP
高强螺栓等级抗滑移系数μ翼缘螺栓直径df 腹板螺栓直径dw
A(mm2)I0c
1010.90.45
24
24
9.94E+04 2.06E+10f
fv Nvbf Nvbw dFc dwc 腹板螺栓间距D
265
155
182.25182.2525.5
25.5
77
Inc Wnc Anwc
单侧单翼缘
螺栓总数nFc 单侧腹板螺栓总数nwc 翼缘外侧连接板厚t1翼缘内侧连接板宽b
1.63E+10
2.97E+0727180
424025232
翼缘内侧连接板厚t2
腹板连接板高h 腹板连接板厚t3
37795
24
连接节点抗震验算翼缘抗震设计强度腹板震设计强度净截面面积fay fu
fay fu 单侧Anf Anw
295470
3254703134727180
翼缘外侧板尺寸螺栓面积与极限强度
t1Bb
fay fu An1Ae fub
26700
325470142223521040
翼缘内侧板尺寸
xxx电厂主厂房钢结构详图A-FC-4-1。
