课时授课计划斜度的简单计算,强调其格式锥度的计算稍复杂,请学生要细心计算思考(2)由上图可知:斜度=tanα=BC:AC=1:n(3)斜度的作图方法与步骤:(老师即堂演练)2.锥度(GB/T15754-1995)(1)概念:锥度是指圆锥的底圆直径与高度之比,锥度也写成1:n的形式,(见上图可知:)(2)定义式:锥度=D/L=(D-L)/l=2 tanα=1:n(3)作图方法与步骤:A 、求作如右图所示的1:5的锥度;B 、从O点开始任取五单位长度,得点N;C 、在左端面上取OM=0.5单位长度,得点M;D 、连接MN,即得锥度为1:5的圆锥(老师演练,学生即堂练习);E 、过A点作AC∥MN,即完成作图。
(提问:如何作平行线?为什么作了平行线就可完成作图?)【课堂练习】斜度、锥度练习题【课堂小结】1、斜度与锥度的概念及作图方法【课堂拓展】椭圆的作图方法边讲解边提问(学生回忆初中的数学知识)教师示范学生模仿(教师演练使用方法,并要求学生即堂练习)巩固练习(学生动手作图,要求独立学生完成)课时授课计划教学过程教学内容教学方法(教师板书,提问)机械图样中的线有很多种(老师结合表1-3逐一详细讲解)其中重点介绍粗实线、虚线、细点画线、细实线。
三、字体(GB/T 14691-1993)1.基本要求标准规定了汉字、字母和数字的结构形式。
书写字体的基本要求是:(1) 字体工整、笔画清楚、间隔均匀、排列整齐。
(2) 字体高度(用h表示)的公称尺寸系列为:1.8,2.5,3.5,5,7,10,14,20mm字体高度代表字体的号数。
(3) 汉字应写成长仿宋体字,汉字的高度不应小于3.5mm,字宽一般为h/根号2。
(4) 在同一图样上,只允许选用一种型式的字体。
(5) 字母和数字可写成斜体或直体。
斜体字字头向右倾斜,与水平基准线成75°。
四、图线(GB/T 4457.4-2002)1.线型及图形尺寸图样中的图形是由多种图线组成的。
机械制图教案完整版一、教学内容本节课选自《机械制图》教材第三章第一节,详细内容为:机械制图的基本知识,包括图纸幅面、比例、字体、线型及尺寸标注等内容。
二、教学目标1. 让学生掌握机械制图的基本知识,理解图纸的幅面、比例、字体、线型及尺寸标注等规定。
2. 培养学生运用机械制图基本知识绘制简单零件图的能力。
3. 培养学生的空间想象能力和严谨细致的工作态度。
三、教学难点与重点难点:图纸幅面、比例、字体、线型及尺寸标注的规范应用。
重点:掌握机械制图的基本知识,能正确绘制简单零件图。
四、教具与学具准备教具:黑板、粉笔、挂图、模型。
学具:绘图板、丁字尺、三角板、圆规、铅笔、橡皮。
五、教学过程1. 导入:通过展示一幅机械图纸,引发学生对机械制图的好奇心,进而引入本节课的内容。
2. 讲解:详细讲解图纸幅面、比例、字体、线型及尺寸标注等基本知识,结合挂图和模型进行示范。
3. 示例:以一个简单零件为例,现场演示如何运用基本知识进行绘制。
4. 练习:学生分组进行随堂练习,互相讨论,教师巡回指导。
六、板书设计1. 图纸幅面、比例、字体、线型及尺寸标注的基本知识。
2. 绘制简单零件图的步骤及注意事项。
七、作业设计1. 作业题目:绘制一个简单轴的零件图。
2. 答案:图纸幅面、比例、字体、线型及尺寸标注正确,图形清晰,符合机械制图规范。
八、课后反思及拓展延伸1. 反思:本节课的教学效果,学生在学习过程中遇到的问题,以及解决方法。
2. 拓展延伸:鼓励学生在课后尝试绘制更复杂的零件图,提高自己的机械制图能力。
同时,引导学生关注机械制图在实际工程中的应用,了解行业动态。
重点和难点解析1. 教学内容的难点与重点2. 教学过程中的示例和练习环节3. 作业设计中的题目和答案4. 课后反思及拓展延伸一、教学内容的难点与重点(1)难点:图纸幅面、比例、字体、线型及尺寸标注的规范应用。
详细说明:在机械制图过程中,图纸幅面、比例、字体、线型及尺寸标注的规范应用至关重要。
机械制图电子教案(完整资料)机械制图电子教案(1)【课题名称】机械制图的任务与研究方法;认识制图国家标准(一)图纸与比例、字体与图线。
【教学目标与要求】一、知识目标1.了解机械制图课程的性质、内容、任务与研究方法;2.了解国家标准关于图纸幅面和格式及比例、字体、图线的规定。
二、能力目标1.握理论联系实践的研究方法,通过反复实践,逐步提高看图和画图的能力;2.具有正确认知和选用图纸幅面和格式及比例的能力,能识别图形中的图线。
三、素质目标培养严格遵守《技术制图》、《机械制图》等国家技术标准的良好惯,耐心细致的工作作风,严肃认真的工作态度,提高工程素质。
四、教学要求1.了解机械制图的研究方法,并能掌握使用;2.了解国度标准关于图纸幅面和格式及比例、字体、图线的规定。
【教学重点】机械制图课程的研究方法【难点分析】比例的规定,图线的应用【分析学生】1.入学重生大多数未学过平面几何,空间概念和想像力较薄弱;未接触过机械工厂和机械出产,短少机械零件、部件的常识。
2.刚入学时多数学生研究机械制图的态度是规矩的,研究中碰到艰巨后,部分学生会发生畏难情绪,个别学生以至丧失研究信心与兴趣。
3.机械制图既有理论,又有实践,与中小学课程及其研究方法不同,学生对研究方法有一个适应和掌握的过程。
【教学设计思路】教学方法:演示法、讲授法、归纳法。
【教学资源】机械制图网络课程【教学放置】2课时(90分钟)教学步骤:网络演示,讲授交叉进行,最后进行归纳。
【教学过程】一、导入新课(10分钟)从家俱、建筑物、机械等的制造实践举例,引出要学会阅读和绘制图样(工程界的共同语言),讲解本课程的研究对象和内容。
二、新课教学(70分钟)1.机械制图的性质、特色、教学目标和研究方法(20分钟)。
教师演示网络课程的课程说明,重点讲解研究方法。
教师讲解时,注意向学生设问,是否听明白,有何问题,启发学生思维。
2.图纸幅面和格式(20分钟)教师讲解,并演示:①网络课程的第一章课程导航;②图纸幅面演示;③图框格式及尺寸演示;④图标规定的标题栏格式及尺寸演示。
完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节,详细内容包括:制图的基本知识,平面图形的绘制方法,几何作图,以及尺寸标注和符号识别。
重点在于平面图形的绘制和尺寸标注。
二、教学目标1. 理解并掌握制图的基本知识,如图纸幅面、比例、线条等。
2. 学会平面图形的绘制方法,能准确、快速地完成几何作图。
3. 掌握尺寸标注和符号识别,提高读图和绘图能力。
三、教学难点与重点难点:平面图形的绘制方法,尺寸标注和符号识别。
重点:平面图形的绘制,尺寸标注的规范。
四、教具与学具准备1. 教具:投影仪、制图板、绘图仪器、模型等。
2. 学具:图纸、铅笔、橡皮、直尺、圆规、三角板等。
五、教学过程1. 导入:通过展示实际机械图纸,引发学生对制图的好奇心,激发学习兴趣。
2. 知识讲解:a. 讲解制图的基本知识,如图纸幅面、比例、线条等。
b. 介绍平面图形的绘制方法,以正方形、圆形为例进行讲解。
c. 演示几何作图,如等分线段、画圆等。
d. 讲解尺寸标注和符号识别,强调规范性和准确性。
3. 实践操作:a. 让学生分组进行平面图形绘制,教师巡回指导。
b. 学生完成几何作图,教师点评并给出建议。
c. 学生进行尺寸标注和符号识别练习,教师解答疑问。
4. 例题讲解:a. 以一个简单的机械零件为例,讲解制图过程。
b. 分析例题中的难点和重点,引导学生掌握关键知识点。
5. 随堂练习:a. 学生独立完成一个平面图形的绘制和尺寸标注。
b. 教师挑选部分学生作品进行点评,指出优缺点。
六、板书设计1. 制图基本知识:a. 图纸幅面、比例、线条b. 平面图形绘制方法c. 几何作图d. 尺寸标注和符号识别2. 例题解析3. 随堂练习七、作业设计1. 作业题目:绘制一个简单的机械零件图,并标注尺寸。
八、课后反思及拓展延伸1. 反思:本节课的教学过程中,学生对于平面图形绘制和尺寸标注的掌握程度较高,但部分学生在几何作图方面存在困难,需要在今后的教学中加强指导。

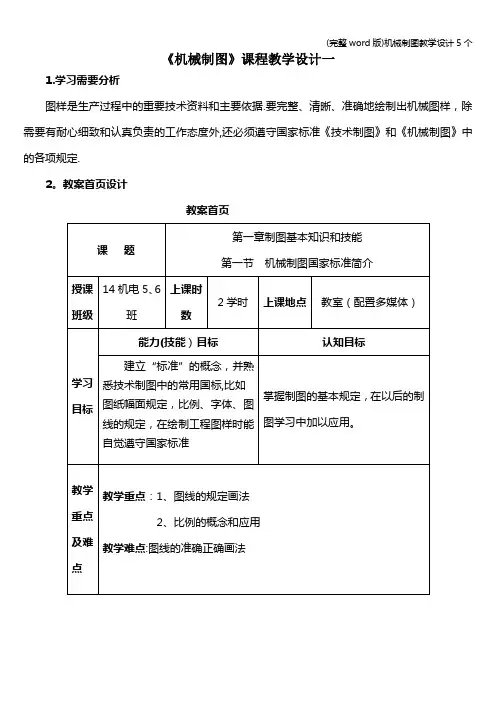

《机械制图》课程教学设计一1.学习需要分析图样是生产过程中的重要技术资料和主要依据.要完整、清晰、准确地绘制出机械图样,除需要有耐心细致和认真负责的工作态度外,还必须遵守国家标准《技术制图》和《机械制图》中的各项规定.2。
教案首页设计教案首页3。
教学过程设计教学过程设计表4、板书设计表一《机械制图》教学设计二1。
学习需要分析图样是生产过程中的重要技术资料和主要依据。
要完整、清晰、准确地绘制出机械图样,除需要有耐心细致和认真负责的工作态度外,还要求掌握正确的作图方法、熟练地使用绘图工具。
2.教案首页设计表1 教案首页3.教学过程设计表2 教学过程设计表4、板书设计表三《机械制图》教学设计三1。
学习需要分析在生产实际中,设计和制造部门普遍使用图形来表达物体,而工程图样是使用投影的方法获得的.2。
教案首页设计表1 教案首页3.教学过程设计表2 教学过程设计表4、板书设计表三《机械制图》教学设计四1。
学习需要分析空间的任何几何形体都是由点、线、面三要素组成,掌握点、线、面的投影特性和投影规律是学习本课程的关键。
2。
教案首页设计表1 教案首页3.教学过程设计表2 教学过程设计表4、板书设计表三《机械制图》教学设计五1。
学习需要分析空间的任何几何形体都是由点、线、面三要素组成,掌握点、线、面的投影特性和投影规律是学习本课程的关键。
2。
教案首页设计表1 教案首页3.单元课教学过程设计表2 教学过程设计表4、板书设计表三。
完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节,详细内容主要包括:视图的投影原理、机械零件的视图表达方法、以及尺寸标注的基本规则。
重点讲解三视图(正视图、俯视图、左视图)的绘制方法,以及如何通过视图判断零件的实际形状。
二、教学目标1. 理解视图的投影原理,掌握三视图的绘制方法。
2. 能够根据给定的视图,判断零件的实际形状和尺寸。
3. 学会正确标注零件尺寸,提高制图准确性。
三、教学难点与重点教学难点:三视图的绘制方法,尺寸标注的正确性。
教学重点:视图的投影原理,零件形状的判断。
四、教具与学具准备教具:机械制图教材、多媒体教学设备、实物模型。
学具:绘图板、绘图仪器、制图用纸、铅笔、橡皮。
五、教学过程1. 导入:通过展示一个简单的机械零件,让学生观察并描述其外观,引出本节课的主题:如何通过视图表达机械零件的形状。
2. 理论讲解:a. 讲解视图的投影原理,让学生了解三视图的形成过程。
b. 通过实例演示,讲解三视图的绘制方法。
c. 分析尺寸标注的基本规则,提高制图准确性。
3. 实践操作:a. 让学生分组讨论,根据给定的视图,分析零件的实际形状。
b. 每组派代表绘制三视图,并标注尺寸。
c. 教师巡回指导,解答学生疑问。
4. 例题讲解:a. 出示一道典型例题,讲解解题思路和方法。
b. 让学生独立完成,并进行讲解。
5. 随堂练习:a. 布置一道与例题相似的练习题,让学生当堂完成。
b. 教师批改并反馈,巩固所学知识。
六、板书设计1. 视图的投影原理2. 三视图的绘制方法3. 尺寸标注的基本规则4. 例题及解题步骤七、作业设计1. 作业题目:绘制一个给定视图的机械零件,并标注尺寸。
2. 答案:见附件。
八、课后反思及拓展延伸1. 反思:本节课的教学效果,学生的掌握程度,以及教学过程中的不足。
2. 拓展延伸:引导学生了解其他视图(如斜视图、局部视图等)的绘制方法,提高制图水平。
同时,鼓励学生在课后寻找生活中的机械零件,进行观察和练习。
完整版)机械制图教案(全) 课时授课计划授课班级:未知授课日期:未知周次/星期:未知节次:未知课题:制图基础教学目标:1.了解本课程的任务和研究方法。
2.了解机械图样的概念。
3.能够理解斜度、锥度和掌握斜度、锥度的画法。
新课重点:斜度和锥度的理解及画法教学时数:2课时教材分析难点:斜度和锥度的理解及画法教具:多媒体、画图工具教学方法:讲练结合一、什么是机械图样?本课程的任务及研究方法:在本课程中,我们将研究机械图样的概念和制图基础知识,掌握斜度和锥度的画法等重要内容。
学生需要认真听讲,积极动手绘图,并按照国家制图标准作图。
二、斜度、锥度的理解及画法1、斜度斜度是指直线或平面对另一直线或平面倾斜的程度,一般以直角三角形的两直角边的比例并把前项化为1而写成1:n 的形式。
斜度的作图方法与步骤可以通过老师的堂上演示来研究。
2、锥度锥度是指圆锥的底圆直径与高度之比,锥度也写成1:n 的形式。
可以通过GB/T-1995来研究锥度的概念、标注和画法。
板书设计:机械图样斜度概念标注画法锥度概念标注画法课外作业:1.准备好绘图工具。
2.及时上交布置的作业。
教学后记:未知示。
3.比例(GB/T -2008)比例是图样的重要组成部分,常用的比例有哪些?(提问)表1-2列出了常用的比例及其对应的图样尺寸)4.字体(GB/T 1.1-2009)字体在图样中的作用是什么?常用的字体有哪些?(提问)表1-3列出了常用的字体及其特点)二、图线的画法及应用1.常用的线型及其表示方法表1-4列出了常用的线型及其表示方法)2.常用的图形及其画法板书设计:绘制五角星的画法)3.应用实例出示生产实际中的图样,让学生分析其中的线型和图形)课堂练】1.根据GB/T -2008标准,绘制A3图纸的图框。
2.根据GB/T -2008标准,将1:10比例放大到1:5比例。
课堂小结】1.图样的重要性及国家标准的规定。
2.图纸幅面、图框格式、比例和字体的规定。
机械制图教案精选一、教学内容本节课选自《机械制图》教材第四章第一节,详细内容为机械零件的视图表达方法。
主要介绍正视图、侧视图、俯视图的绘制方法及其应用,通过对不同零件的视图表达,使学生掌握三视图的阅读与绘制技巧。
二、教学目标1. 理解并掌握正视图、侧视图、俯视图的基本概念及其表达方法;2. 能够阅读并绘制简单机械零件的三视图;3. 培养学生的空间想象能力和创新能力。
三、教学难点与重点难点:三视图之间的投影关系及其表达方法。
重点:正视图、侧视图、俯视图的绘制技巧。
四、教具与学具准备教具:多媒体设备、投影仪、模型、挂图等。
学具:铅笔、橡皮、直尺、圆规、三角板、绘图纸等。
五、教学过程1. 导入:展示一些生活中常见的机械零件,引导学生思考如何用图形表达这些零件的结构。
2. 知识讲解:a. 讲解正视图、侧视图、俯视图的基本概念;b. 通过模型和挂图,演示三视图的投影关系;3. 例题讲解:讲解并绘制一个简单机械零件的三视图,引导学生掌握绘制方法。
4. 随堂练习:学生自行绘制一个简单机械零件的三视图,教师巡回指导。
六、板书设计1. 正视图、侧视图、俯视图的概念;2. 三视图的投影关系;3. 三视图的绘制方法;4. 例题及随堂练习。
七、作业设计a. 零件1:一个长方体;b. 零件2:一个圆柱体。
2. 答案:见附件。
八、课后反思及拓展延伸1. 反思:本节课学生对三视图的绘制方法掌握程度如何,有哪些不足之处,如何改进。
2. 拓展延伸:引导学生了解其他视图表达方法,如斜视图、局部视图等,并尝试将其应用于实际零件的表达。
同时,鼓励学生参加机械制图竞赛,提高自己的技能水平。
重点和难点解析1. 教学难点与重点的确定;2. 教具与学具的准备;3. 教学过程中的实践情景引入;4. 例题讲解的详细程度;5. 随堂练习的设置与指导;6. 板书设计的逻辑性和条理性;7. 作业设计的针对性和答案的准确性;8. 课后反思及拓展延伸的实际操作。
《机械制图教案》第一章第一讲(5篇)第一篇:《机械制图教案》第一章第一讲《机械制图》教案第一讲绪论课题:1、本课程的研究对象2、本课程的任务和学习方法3、我国工程图学的发展概况课堂类型:讲授教学目的:1、讲解图样的概念及形成2、介绍本课程的任务、特点和学习方法教学要求:1、了解本课程的任务和性质2、领会本课程的学习方法教学重点:图样的形成及与立体图的比较教具:长方体模型教学方法:本次课是介绍绪论部分,主要目的是引导学生培养起对这门课的兴趣,讲课时尽可能采用较为生动活泼的语言和教学形式,并结合自己的体会和以往积累的教学经验,向学生介绍一些适时可行的学习方法。
教学过程:一、引入新课题机械制图是一门重要的技术基础课,它是是研究如何运用正投影基本原理,绘制和阅读机械工程图样的课程。
主要任务是培养学生看图、绘图和空间想象能力,达到教学大纲中对本课程所提出的教学要求,以适应今后从事工程技术工作的需要。
二、教学内容(一)本课程的研究对象1、图样的概念准确地表达物体的形状、尺寸和技术要求的图,称为图样。
(对此定义作简要说明,并强调:形状、尺寸和技术要求三个方面,缺一不可)2、机械制图的概念在建筑工程中使用的图样称为建筑图样,在机械工程中使用的图样称为机械图样。
机械制图是以机械图样作为研究对象的,即研究如何运用正投影基本原理,绘制和阅读机械工程图样的课程。
3、图样的作用(1)图样是工厂组织生产、制造零件和装配机器的依据。
(2)图样是表达设计者设计意图的重要手段。
(3)图样是工程技术人员交流技术思想的重要工具,被誉为“工程界技术语言”。
4、图样的形成(1)立体图表示物体的大致形状可以用立体图。
立体图是从一个方向、用一个图形来表达物体的形状。
如图所示,只能看见长方体的前面、上面和左面,后面、下面和右面无法看清;而且长方体是由六个矩形面构成的,但矩形都变形为平行四边形。
如果对此长方体作进一步加工,则会发现:圆孔打得多深,方槽是否前后贯通,在立体图中表达不清楚,而圆形也变形为椭圆形。
机械制图教案(第一部分)一、教学目标1. 了解机械制图的基本知识,掌握国家标准的有关规定。
2. 学会使用绘图工具和仪器,掌握基本绘图方法。
3. 熟悉正投影原理,掌握基本几何体的投影特性。
4. 学会绘制组合体的三视图,并能正确表达其形状。
5. 掌握机械制图的标注方法,包括尺寸、公差、形位、表面粗糙度等。
二、教学内容1. 机械制图基本知识机械制图的国家标准绘图工具和仪器的使用绘图的基本方法2. 正投影原理投影面和投影方法基本几何体的投影特性投影变换3. 组合体的三视图组合体的组合方式画组合体三视图的方法和步骤常见组合体的三视图绘制实例4. 机械制图的标注尺寸标注的规则和方法公差、形位、表面粗糙度的表示方法标注的综合练习三、教学重点与难点1. 教学重点:国家标准在机械制图中的应用基本绘图方法和技巧正投影原理及基本几何体的投影特性组合体三视图的绘制方法机械制图的标注方法2. 教学难点:投影变换的计算组合体三视图的绘制标注的综合练习四、教学方法1. 采用讲授法,讲解机械制图的基本知识和技巧。
2. 采用演示法,展示绘图工具和仪器的使用方法。
3. 采用练习法,让学生通过实际操作,掌握基本绘图方法和技巧。
4. 采用案例分析法,分析实际工程图纸,提高学生对机械制图的理解和应用能力。
五、教学准备1. 教师准备教案、PPT、绘图工具和仪器。
2. 学生准备绘图用品,如铅笔、橡皮、直尺、圆规等。
3. 准备一些典型的组合体模型或图纸,用于教学演示和练习。
机械制图教案(第二部分)六、教学内容1. 机械制图的标准标准的含义和作用标准的分类和结构标准的应用和执行2. 视图基本视图斜视图局部视图展开视图3. 断面图和剖面图断面图的种类和画法剖面图的种类和画法断面图和剖面图的应用4. 机械制图的符号和标注符号的种类和意义标注的规则和方法符号和标注的组合应用七、教学重点与难点1. 教学重点:机械制图标准的理解和应用视图的绘制方法和技巧断面图和剖面图的绘制方法符号和标注的规范使用2. 教学难点:视图的转换和绘制断面图和剖面图的绘制技巧符号和标注的综合应用八、教学方法1. 采用案例分析法,分析实际工程图纸中的标准应用。
机械制图教案1一、教学目标通过本节课的学习,学生应掌握以下内容: 1. 了解机械制图的基本概念和作用; 2. 学习并掌握机械制图的常用符号和标注方法; 3. 能够正确绘制简单的机械零件图。
二、教学准备1.教学课件或教学草图;2.机械制图教材;3.绘图工具:铅笔、直尺、曲线板、量具等;4.相关机械零件的实物样本。
三、教学内容及流程1. 机械制图的概念和作用(15分钟)知识点讲解•机械制图是通过绘制图纸的方式来传达机械零件的形状、尺寸和位置等信息的技术。
•机械制图可以为机械加工和装配提供设计准则和指导,保证零件的制造和装配的一致性和精确性。
•机械制图是工程设计的重要环节,也是工程师之间沟通、交流的重要工具。
案例分析通过展示一些实际的机械制图案例,引导学生了解机械制图的应用场景和作用。
2. 机械制图的常用符号和标注方法(30分钟)符号和标注方法的分类介绍•基本几何画法符号:直线、圆、弧线等;•尺寸标注方法:基本尺寸标注、高度尺寸标注等;•其他符号和标注方法:表面质量要求标记、加工工艺符号等。
符号和标注方法的演示和演练通过投影仪演示不同符号和标注方法的绘制过程,并让学生进行课堂练习。
3. 机械零件图的绘制(50分钟)步骤讲解1.根据实物样本或草图,使用铅笔绘制机械零件的草图;2.使用直尺和曲线板绘制直线和曲线部分;3.使用量具测量零件的尺寸,进行尺寸标注;4.补充其他符号和标注,如表面质量要求标记、加工工艺符号等;5.使用画线笔或绘图软件进行最终绘制。
绘图实践让学生根据给定的机械零件样本或草图,进行绘图实践,并进行互相批改和评价。
四、教学反思本节课主要介绍了机械制图的基本概念和作用,以及常用的符号和标注方法。
通过实际案例展示和绘图实践,加深了学生对机械制图的理解和掌握。
在今后的教学中,可以适当引入更复杂和实际的机械零件绘图案例,提高学生的绘图技巧和应用能力。
此外,可以引导学生对机械制图的发展历程和应用领域进行深入研究,培养学生对工程设计的兴趣和创新能力。
2024精选《机械制图》教案完整版一、教学内容本节课选自《机械制图》第五章“轴测图”,具体内容包括:轴测图的定义、分类及其在机械制图中的应用;正等轴测图、斜二轴测图的绘制方法;轴测图尺寸标注与阅读技巧。
二、教学目标1. 理解轴测图的基本概念,掌握正等轴测图、斜二轴测图的绘制方法。
2. 能够阅读和理解轴测图,并准确标注尺寸。
3. 培养学生的空间想象能力和实际操作能力。
三、教学难点与重点教学难点:正等轴测图、斜二轴测图的绘制方法及尺寸标注。
教学重点:轴测图的定义、分类及其在机械制图中的应用。
四、教具与学具准备1. 教具:多媒体课件、模型、绘图工具等。
2. 学具:绘图板、铅笔、橡皮、尺子、圆规等。
五、教学过程1. 导入:通过展示实际机械零件的轴测图,引出轴测图在机械制图中的应用,激发学生兴趣。
2. 理论讲解:(1)讲解轴测图的定义、分类和应用。
(2)介绍正等轴测图、斜二轴测图的绘制方法。
(3)演示轴测图尺寸标注的技巧。
3. 实践操作:(1)教师现场演示绘制正等轴测图、斜二轴测图。
(2)学生跟随教师步骤,自行绘制轴测图,并进行尺寸标注。
4. 例题讲解:分析并解答一道实际轴测图题目,巩固所学知识。
5. 随堂练习:布置一道简单的轴测图绘制题目,要求学生在课堂上完成,并进行互相评价。
六、板书设计1. 板书第五章轴测图2. 板书内容:(1)轴测图的定义、分类和应用(2)正等轴测图、斜二轴测图的绘制方法(3)轴测图尺寸标注技巧七、作业设计1. 作业题目:绘制一个简单零件的正等轴测图和斜二轴测图,并标注尺寸。
八、课后反思及拓展延伸2. 拓展延伸:(1)研究其他类型的轴测图,如正二轴测图、斜三轴测图等。
(2)探讨轴测图在计算机辅助设计中的应用。
重点和难点解析1. 正等轴测图和斜二轴测图的绘制方法。
2. 轴测图的尺寸标注技巧。
3. 实践操作环节中学生跟随教师步骤进行绘图和标注。
4. 作业设计中正等轴测图和斜二轴测图的绘制及尺寸标注。
机械制图教案(一)章节名称:机械制图基本知识教学目标:1. 理解机械制图的基本概念和术语。
2. 掌握机械制图的规范和标准。
3. 学会使用机械制图工具和材料。
教学内容:1. 机械制图的基本概念和术语,如投影、视图、剖面等。
2. 机械制图的规范和标准,如图幅、比例、标注等。
3. 机械制图工具和材料的使用,如画图板、丁字尺、圆规等。
教学步骤:1. 介绍机械制图的基本概念和术语。
2. 讲解机械制图的规范和标准。
3. 演示机械制图工具和材料的使用方法。
4. 学生练习绘制简单的机械制图。
教学评价:1. 学生能理解机械制图的基本概念和术语。
2. 学生能掌握机械制图的规范和标准。
3. 学生能熟练使用机械制图工具和材料。
机械制图教案(二)章节名称:机械制图的投影方法教学目标:1. 理解机械制图的投影原理。
2. 掌握机械制图的投影方法。
3. 学会绘制机械制图的基本视图。
教学内容:1. 机械制图的投影原理,如正投影、斜投影等。
2. 机械制图的投影方法,如主视图、俯视图、左视图等。
3. 绘制机械制图的基本视图,如直线、平面、圆等。
教学步骤:1. 介绍机械制图的投影原理。
2. 讲解机械制图的投影方法。
3. 演示绘制机械制图的基本视图。
4. 学生练习绘制机械制图的基本视图。
教学评价:1. 学生能理解机械制图的投影原理。
2. 学生能掌握机械制图的投影方法。
3. 学生能熟练绘制机械制图的基本视图。
机械制图教案(三)章节名称:机械制图的标注方法教学目标:1. 理解机械制图的标注意义。
2. 掌握机械制图的标注方法。
3. 学会绘制机械制图的标注。
教学内容:1. 机械制图的标注意义,如尺寸、符号、文字等。
2. 机械制图的标注方法,如线性标注、角度标注、径向标注等。
3. 绘制机械制图的标注。
教学步骤:1. 介绍机械制图的标注意义。
2. 讲解机械制图的标注方法。
3. 演示绘制机械制图的标注。
4. 学生练习绘制机械制图的标注。
教学评价:1. 学生能理解机械制图的标注意义。
完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节,详细内容包括:制图的基本知识,制图工具的使用方法,图线的绘制技巧,以及简单零件图的绘制方法。
二、教学目标1. 让学生掌握制图的基本知识,了解制图的标准和规范。
2. 学会使用制图工具,能够熟练绘制图线,提高制图技巧。
3. 能够阅读并绘制简单零件图,培养学生的空间想象能力和动手能力。
三、教学难点与重点教学难点:图线的绘制技巧,简单零件图的绘制方法。
教学重点:制图的基本知识,制图工具的使用方法,图线的绘制技巧。
四、教具与学具准备1. 教具:板书工具、制图工具、挂图、多媒体设备等。
2. 学具:制图板、丁字尺、三角板、圆规、铅笔、橡皮等。
五、教学过程1. 实践情景引入(5分钟)利用多媒体展示一些生活中常见的机械零件,引导学生关注这些零件的形状和结构。
2. 知识讲解(10分钟)讲解制图的基本知识,包括图线的种类、线型、线宽等,并强调制图标准和规范。
3. 例题讲解(15分钟)选取一个简单零件图为例,讲解图线的绘制方法和步骤,引导学生学会使用制图工具。
4. 随堂练习(15分钟)让学生根据所学知识,现场绘制一个简单零件图,教师巡回指导。
6. 互动交流(5分钟)让学生展示自己的作品,互相交流心得,教师点评并给予鼓励。
七、作业设计1. 作业题目:绘制一个简单轴测图。
2. 答案:根据所学知识,参照教材示例,完成作业。
八、课后反思及拓展延伸1. 反思:本节课学生的掌握情况,对教学难点和重点的把握程度。
2. 拓展延伸:鼓励学生课后查阅相关资料,了解更多制图知识,提高制图水平。
整个教学过程注重实践与理论相结合,让学生在实际操作中掌握制图知识,提高制图能力。
通过严谨的用词和流畅的段落衔接,使学生在轻松愉快的氛围中学习机械制图。
重点和难点解析:1. 教学难点与重点的设定2. 例题讲解的详细步骤3. 随堂练习的组织与指导4. 作业设计的难易程度与答案解析5. 课后反思及拓展延伸的实施详细补充和说明:一、教学难点与重点的设定教学难点与重点是教学过程中的核心,需要准确把握。
第一章制图基本知识§1-1 绘图工具和用品的使用“工欲善其事,必先利其器”。
正确地选择和使用绘图工具和用品是学好《制图》课程的前提。
常用的绘图工具和用品共有10种,现一一介绍给大家:一、图板:图板是用来固定图纸的矩形木板。
其要求:1、板面平整光滑;2、左侧的“导边”应平直。
如图1-1所示。
二、丁字尺:丁字尺由“尺头”和“尺身”组成。
其用途:与图板配合来画平行线。
如图1-2所示。
三、直尺:直尺的用途有:1、截取尺寸;2、画直线。
四、三角板:一副三角板由两块三角板组成,一块45º,另一块30º(或60º)。
其用途:1、与丁字尺配合来画垂直线、倾斜线(特殊角度线):45º、30º、60º、75º、105º和15º等,如图1-4所示。
2、两块三角板配合来画已知直线的平行线或垂直线,如图1-5、1-6所示。
五、圆规:圆规是用来画“圆”或“圆弧”的工具。
1、其附件有:钢针插脚、铅芯插脚、鸭嘴插脚、“延伸插杆”等。
2、其使用方法如图1-7、1-8所示:圆规的钢针端应是有“肩台”的一端;画大圆时,应保持肩台与铅芯平行、对齐。
六、分规:分规是用来截取尺寸、等分线段或圆周的工具。
其使用方法:两针尖并拢时应对齐。
如图1-9、1-10、1-11所示。
七、比例尺:比例尺俗称“三棱尺”,是供绘制不同尺寸比例的图形所用的。
注意:比例尺不能当作直尺来画线使用,只能用于量取不同比例的尺寸。
如图1-12所示。
八、曲线板:曲线板是用于绘制不规则的非圆曲线的工具(可正、反两面使用)。
其使用方法:至少保证3个点(或3个以上的点)与曲线板的边缘相吻合,才能连接这3个点(或3个以上的点)。
如图1-13所示。
九、铅笔:铅笔分:硬、中、软三种。
其标号有:6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。
其中:6H为最硬,HB 为中等硬度,6B为最软。
此文档下载后即可编辑2012-2013学年第一学期数控技术系(部)教师陈贵荣“机械制图与测绘”总课时:100学习任务数:5二〇一二年九月三日至二〇一二年十一月十日课程名称机械制图与测绘学习任务绘制平面图形课时数12节上课日期教学周1-2 审批:年月日教学班级12数控技术高2班学习目标1、能说出常见绘图仪器的名称及使用方法;2、能说出常见图线的名称及画法;3、会等分线段和圆周、作圆内接正多边形;4、会分析圆弧连接类型并完成简单的圆弧连接;5、能说出机械制图中字体的写法,并能写出基本符合要求的字体;6、能说出学生用标题栏的确定方法及与看图方向之间的关系;7、能说出制图中比例的含义;8、能综合运用所学知识在A4上绘制较复杂的平面图形;9、学会自我评价和他人评价技巧;10、学会写反思及总结。
学生情况分析学生特点:授课班级是中职一年级的工科学生,性格活泼,对学习实际的操作较感兴趣,有一定的表现欲望,比较喜欢团队的学习形式,非常渴望得到老师和同学们的认同,但是理论基础较差,表达能力欠缺。
知识基础:学生在初中时学习过物理和数学,有一定的空间立体感,但总的来说基础较薄弱。
学材及分析1、学材:教材、课件、与学习任务配套的工作页2、媒体教具配备有多媒体教学设备、适用于一个班的理论教学和反馈教学的教室。
3、工具设备绘图仪器、模型、绘图纸4、学习环境分组讨论区、成果展示区、优秀作品陈列区教学方法1、以任务引领教学,创设职业环境,以学生为主体,教师为主导,通过“做中学,做中教”最大程度地发挥学生的自主性,利用学生的个体差异优势互补来进行有效的教学,使学生在掌握专业基础知识和基本技能的同时也培养学生的职业能力。
2、根据学生的特点和学习的目标,本任务采用多种教学方法:任务驱动法、头脑风暴法、讨论法和集中讲授法等,充分地调动学生的学习积极性,提高教学的效率。
3、在实施过程中模拟企业的“班组长责任制”。
负责人就相当于“班组长”,每个组员都需要承担其中一项,负责人的职责是给每个组员分配任务、督促全组在规定的时间内完成学习任务。
4、实施过程性评价与监控,及时了解学生的学习情况并进行指导和调整教学,保证目标的实现。
重、难点及其化解方法学习重点:1、图线及图幅等的制图基本规定;2、圆弧连接的分析及画法;3、平面图形的作图方法。
学习难点:平面图形的线段分析。
化解方法:1、老师利用多媒体课件进行有针对性的提示与讲解;2、学生通过写学习记录、分组讨论、总结答辩化解难点。
考评方法与考评材料《评价表》是对学生学习目标的完成情况的检验,也是学生学习过程中参照的依据和指引。
在学习初期就下发给学生。
将过程性评价和总结性评价结合,学生每完成一个学习内容就要完成对应的评价。
过程性评价,便于教师及时发现问题和调整教学。
在成果展示、答辩后进行总结性评价,检测教学目标的达成度。
《评价表》从接受任务、获取信息、制定计划、实施计划、评价反馈各方面对学生进行评价,是一个将知识能力和职业能力融合的综合性评价。
最终的评价结果采用自我评价(30%)+小组评价(30%)+教师评价(40%)的方式进行。
学习环境及资源准备学习小组1学习小组2学习小组3学习小组4 学习小组6学习小组5投影屏幕黑板优秀作品陈列区优秀作品陈列区多媒体教学反思学习过程(学时)学习内容学生活动教师活动设计意图及资源准备1.组织教学(学时:30min )1、检查出勤;2、检查绘图工具等学习用具;3、分组1、配合老师点名;2、主动将绘图工具摆放桌面;3、按组就位。
1、拿出考勤表记录出勤情况;2、检查绘图工具、学习用具;3、引导同学分组。
1、强化本门课的学习要求;2、多媒体课室、绘图工具、工作页、习题册2.明确任务(学时: 30min )1、了解本次任务的重要性;2、明确工作任务。
1、收看视频;2、获得学习任务;3、领取工作页;4、进行小组讨论。
1、播放视频,引发兴趣;2、布置任务;3、对相关的要求和注意事项进行说明。
1、强化以学生为主体的教学理念;2、多媒体课室、绘图工具、工作页、习题册3.获取信息(学时: 60min )1、尺规绘图知识及制图基本规定(字体与图线);1、围绕任务书进行学习;1、穿插辅导;2、教师对重难点知识的进行集中讲解;1、此环节模拟生产前期准备,包括相关资料收集8学习过程(学时)学习内容学生活动教师活动设计意图及资源准备2、等分线段;3、等分圆周并作圆内接正多边形;4、圆弧连接;5、比例和标题栏的选择;6、在A4上绘制平面图形。
2、提问;3、和教师探讨重点和难点知识;4、回答教师提问。
3、教师根据任务要求指导学生学习,教学生学习方法。
及小组成员分工等。
2、多媒体课室、绘图工具、工作页、习题册等4.制定计划(学时: 80min )制定工作计划、列出时间表和分工安排1、制定工作计划,列出时间表和分工安排,明确自己的职责;2、学生以小组为单位做好实施前的准备工作。
1、教师巡回指导,回答学生提出的问题;2、对学生的方案进行审核,及时指出学生的错误。
1.制定工作计划检验学生对前期信息的理解程度;2.保证学习任务顺利完成。
9学习过程(学时)学习内容学生活动教师活动设计意图及资源准备5.实施计划(学时: 200min )学习环节一:(40min)尺规绘图知识及制图基本规定(字体与图线)1、常见绘图仪器的名称及使用方法;2、常见图线的规定;3、机械制图中字体的写法。
1、阅读工作页及教材;2、说出常见绘图仪器的名称及使用方法;3、根据名称认出常见图线;4、写出基本符合要求的字体观察学生的学习情况,发现问题及时指导。
1、过程性评价,便于及时发现问题和调整教学;2、多媒体课室、绘图工具、工作页、习题册学习环节二:(80min)几何图形画法1、等分线段;2、等分圆周并作圆内接正五边形和正六边形;3、圆弧连接1、阅读学材及任务书;2、学会等分线段的画法;3、学会等分圆周并作圆内接正多边形;4、学会圆弧连接两已知直线及连接两已知圆弧。
1、观察学生的练习情况,并巡回指导;2、随时对学生的问题进行相关的提示和指引;3、回答学生提出的各种问题;4、培养学生团队合作与相互协调的能力。
1、培养同学们的自学能力及团队合作意识;2、过程性评价,便于及时发现问题和解决问题;3、有利于形成小组的竞争意识。
10教学设计学习过程(学时)学习内容学生活动教师活动设计意图及资源准备学习环节三:(80min)绘制平面图形1、画学生用标题栏;2、在A4纸上确定边框;3、在A4纸上绘制平面图形1、组长明确工作的分工,责任到人;2、阅读学材,确定学生用标题栏尺寸;3、选择边框尺寸;4、在A4纸上绘制平面图形。
1、布置工作任务;2、引导学生学习“四心法”画椭圆;3、回答学生提出的各种问题;4、培养学生团队合作与相互协调的能力。
1、培养同学们对知识的迁移能力;2、创设职业情境,培养合作精神和集体荣誉感6.学习总结与反思(学时:70min)1、成果展示、答辩;2、各小组根据本组在工作过程中的具体情况,总结得失及改进措施;3、学生自评、互评、老师评价。
4、学生进行总结,写出心得体会1、展示成果、答辩;2、各小组根据本组在工作过程中的具体情况,总结得失及改进措施;3、学生自评、互评及教师评价;4、评选出3个优秀成果,作为展品放在成果展示区;1、组织学生进行成果展示与答辩;2、指导学生做好成果展示的准备;3、指导学生对自己和他人进行合理的评价;4、组织学生评选优秀成果;5、指导学生写好总结和1、通过成果展示,肯定学生成果,增强学生成就感;2、总结性评价,检测教学目标的达成度;3、帮助学生树立正确的评价意教学设计学习过程(学时)学习内容学生活动教师活动设计意图及资源准备5、学生写总结和心得体会。
心得体会。
6、教师做最后的总结;识;4、体验成功,找出差距,确定努力方向。
7.任务拓展(学时:10min)自学下一个学习任务完成老师给定的练习布置拓展任务培养同学们的自学能力和自学意识。
