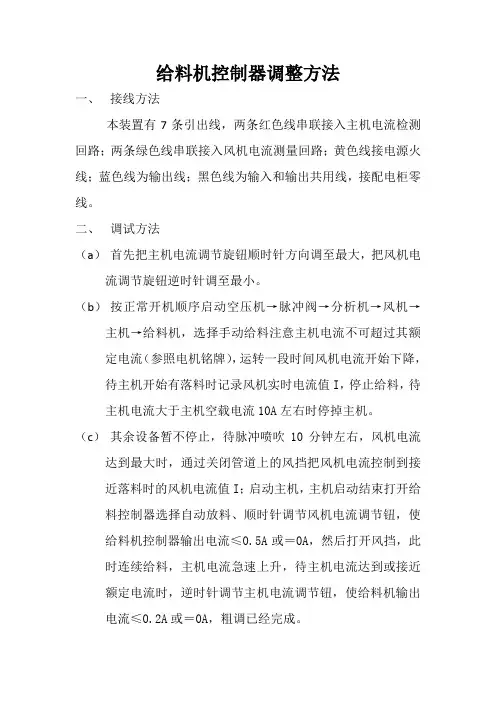

给料机控制器调整方法
一、接线方法
本装置有7条引出线，两条红色线串联接入主机电流检测回路；两条绿色线串联接入风机电流测量回路；黄色线接电源火线；蓝色线为输出线；黑色线为输入和输出共用线，接配电柜零线。
二、调试方法
（a）首先把主机电流调节旋钮顺时针方向调至最大，把风机电流调节旋钮逆时针调至最小。
（b）按正常开机顺序启动空压机→脉冲阀→分析机→风机→主机→给料机，选择手动给料注意主机电流不可超过其额
定电流（参照电机铭牌），运转一段时间风机电流开始下降，待主机开始有落料时记录风机实时电流值I，停止给料，待
主机电流大于主机空载电流10A左右时停掉主机。
（c）其余设备暂不停止，待脉冲喷吹10分钟左右，风机电流达到最大时，通过关闭管道上的风挡把风机电流控制到接
近落料时的风机电流值I；启动主机，主机启动结束打开给
料控制器选择自动放料、顺时针调节风机电流调节钮，使
给料机控制器输出电流≤0.5A或＝0A，然后打开风挡，此
时连续给料，主机电流急速上升，待主机电流达到或接近
额定电流时，逆时针调节主机电流调节钮，使给料机输出
电流≤0.2A或＝0A，粗调已经完成。
（d）继续开机，观察系统工况，如有落料可向右微调风机电流调节钮；如发现主机电流过大时可向左（逆时针方向）微
调主机电流调节钮，运行1-2小时，主机不过载、不落料、
调试完毕，锁紧调节钮上的螺母即可。
三、保护功能的调整
为预防主机因突发原因（落入异物等）导致主机卡死，从而扭矩剧增损坏减速箱，烧毁电机，设备采用联轴器传递力矩，此时联轴器内尼龙销会迅速断开，电机立即处于空载状态，主机电流骤减，给料量会剧增，短时间内就有可能堵死主机，为此该装置设有保护电路，具体调整方法如下：
确认（a），（b），（c），（d）项目已经调整完成设备运转正常，停掉主机，取出主机和减速机连轴器内所有的尼龙棒，开动主机（此时应确认风机电流必须大于落料时设定的电流值I），用小起子逆时针调节装置后面的电位器，直至给料机停止给料即可。
四、注意事项
①本装置使用电压的交流220V，如有不符请加装调压器，功
率≥500VA。
②正常工作过程中，选用自动给料，振幅应调至最大。
③电源指示灯（绿色）应该常亮；红色指示灯应微亮或闪烁；
蓝灯应该常亮。
上海科利瑞克机器有限公司
2011年5月10日
