闭合导线测量记录表

闭合及附合导线测量内业计算方法(好东西)1. 导线方位角计算公式当β为左角时α前=α后+β左-180°当β为右角时α前=α后-β右+180°2. 角度闭合差计算fβ=(α始-α终)+∑β左-n*180°fβ=(α始-α终)-∑β右+n*180°3. 观测角改正数计算公式Vβ=±fβ/ n若观察角为左角，应以与闭合差相反的符合分配角度闭合差，若观察角为右角，应以与闭合差相同的符合分配角度闭合差。

4. 坐标增量闭合差计算∑△X=X终-X始∑△Y= Y终-Y始Fx=∑△X测-∑△XFY=∑△Y测-∑△Y5. 坐标增量改正数计算公式VX=- Fx/∑D³DiVY=-FY/∑D³Di² ²所以：∑VX= - Fx ∑VY= - FY6. 导线全长绝对闭合差F=SQR（FX^2+FY^2）7. 导线全长相对闭合差K=F/∑D=1/∑D/F8. 坐标增量计算导线测量的内业方法本人不才悉心整理出来的望能给同行业人士提供点资料（一）闭合导线内业计算已知A点的坐标XA＝450.000米，YA＝450.000米，导线各边长，各内角和起始边AB的方位角αAB如图所示，试计算B、C、D、E各点的坐标。

1角度闭合差：图6—8 闭合导线算例草图角度的改正数△β为：2、导线边方位角的推算BC边的方位角CD边的方位角AB边的方位角右角推算方位角的公式：（校核）3、坐标增量计算设D12、α12为已知，则12边的坐标增量为：4、坐标增量闭合差的计算与调整因为闭合导线是一闭合多边形，其坐标增量的代数和在理论上应等于零，即：但由于测定导线边长和观测内角过程中存在误差，所以实际上坐标增量之和往往不等于零而产生一个差值，这个差值称为坐标增量闭合差。

分别用表示：缺口AA′的长度称为导线全长闭合差，以f表示。

由图可知：图6—9 闭合导线全长闭合差导线相对闭合差。

第二章公路工程测量表格
导线点测量报表
施工单位：合同号：
监理单位：编号：C-001-□□□
施工增加导线点测量报表
施工单位：合同号：随岳高速公路随淮段路面工程第一合同段
监理单位：编号：C—002-□□
期：
水准点测量报表
施工单位：合同号：
监理单位：编号：C－003-□□□-□□-
施工增加水准点测量报表
施工单位：合同号：
监理单位：编号：C－004-□□□-□□-□□
路线主点桩测量报表
施工单位：合同号：
监理单位：编号：C—005-□□□-
附合导线测量计算表
施工单位：合同号：
监理单位：编号：C—006-□□□
施工放线测量记录表
承包单位：合同号：
监理单位：编号：C-007－D01－□□－□□－□□－□
测量：记录计算：复核：日期：注：如测站点Ａ为已知点,则Ａ点为Ｃ点,如测站点Ａ为未知点即采用交会法测量时,则用上表中的图式、数据与方法;

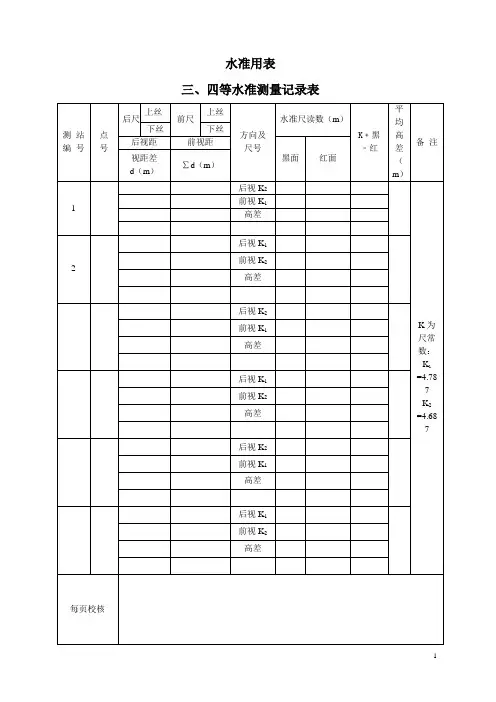

水准测量记录表
施工单位：合同号：
监理单位：编号：C－008－□□□－□□。
