详解几种常用的综合保护装置

八大综合保护装置矿用皮带机综合保护装置，根据需求一般分为五大保，六大保，八大保。

传感器包括：温度，堆煤，急停，撕裂，烟雾，速度，跑偏，超温洒水。

下面分别来介绍下：一、温度传感器GWD100温度传感器(以下简称传感器)是用于监测井下环境或设备工作温度的传感器，能就地显示温度测量值并输出标准信号，供远程采集。

适用范围：主要在瓦斯抽放系统中管道气体温度抽放泵轴温，水温等物理的监测。

温度传感主要使用参数：测量范围：0℃～100℃基本误差：±2℃显示方式：四位红色数码管显示信号输出：200Hz～1000Hz（或1mA～5mA）本安参数：Ui:DC～18V.DC传输距离：2.0km二、堆煤传感器GUJ30堆煤传感器与输送机保护装置主机配接，根据煤矿井下带式输送机卸载煤仓或其它煤仓的检测和保护的要求为防止物料堆积，造成堵塞事故而进行设计的一种保护性电器。

皮带机正常运转时，将机械推移式堆煤传感器触头偏移15～60°或在两根电极同时接触到煤时，延时2～3秒，皮带机应停机，监控仪主机“堆煤”指示灯亮，同时发出响亮的“堆煤”语言报警声。

主要技术参数：型号：GUJ30防爆型式：ExibⅠ；接点接触电阻：≤0.1Ω接点容量：DC12V/0.5A动作角度：30°±3°复位角度：15°±3°；探杆转动极限角度值：≤70°触杆动作力：5N～9N；重量：3kg；外形尺寸：380170×72mm三、急停传感器急停传感器结构：急停开关由外壳、行程开关、急停拉环、复位拉环、接线端子等部分组成。

KHJ0.5/12急停传感器的安装：将急停开关安装在皮带机两侧的支架上,用拉绳依次把急停开关的急停拉环分别相连，打开急停开关接线盒,用电缆将J（急停信号）、O（电源地）接至带式输送机综合保护控制装置主机内对应的接线端子上。

主要技术参数：接点容量：30V/10A接点接触电阻≤0.1Ω，振动、冲击后≤0.2Ω；动作力：60N±10N ；复位力：60N±10N；自重：3kg外形尺寸：165mm×90mm×160mm；四、烟雾传感器GQQ0.1（原型号KGQ-1型）烟雾传感器主要用于对煤矿井下橡胶、煤尘等因摩擦起热或其它原因产生的烟雾进行监测。

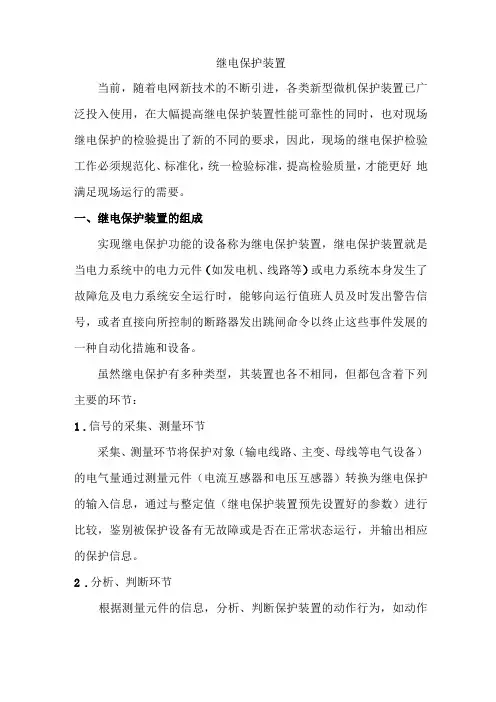

继电保护装置当前，随着电网新技术的不断引进，各类新型微机保护装置已广泛投入使用，在大幅提高继电保护装置性能可靠性的同时，也对现场继电保护的检验提出了新的不同的要求，因此，现场的继电保护检验工作必须规范化、标准化，统一检验标准，提高检验质量，才能更好地满足现场运行的需要。

一、继电保护装置的组成实现继电保护功能的设备称为继电保护装置，继电保护装置就是当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。

虽然继电保护有多种类型，其装置也各不相同，但都包含着下列主要的环节：1.信号的采集、测量环节采集、测量环节将保护对象（输电线路、主变、母线等电气设备）的电气量通过测量元件（电流互感器和电压互感器）转换为继电保护的输入信息，通过与整定值（继电保护装置预先设置好的参数）进行比较，鉴别被保护设备有无故障或是否在正常状态运行，并输出相应的保护信息。

2.分析、判断环节根据测量元件的信息，分析、判断保护装置的动作行为，如动作于跳闸或信号，是否需要延时跳闸或延时发信。

3.输出环节根据分析、判断输出的信息，送出跳闸信息或报警信息至断路器的控制回路或报警信号回路。

二、检验前的准备及要求1.学习和审查有关图纸、资料及规程，必要时组织收集资料和技术学习；2.检验之前，工作人员应参照产品说明及有关规定，了解和熟悉微机保护装置的检验方法、检验内容及要求；3.对较复杂的保护装置应编制试验方案及安全技术措施；4. 了解有关的定值。

必要时还应提前向有关方面报送设备参数；5.准备工具、材料、备品、备件、仪器、仪表、试验设备、试验电源等，试验仪表应经检验合格，精度不应低于0.5级；6.检查试验接线应满足装置进行整组试验的条件；7.试验时，如无特殊说明，应从保护屏端子上加入试验量；8.对所有特性中的每一点，应重复试验3次；9.断开直流电流后方可插拔插件，插拔交流插件时，应防止交流电流回路开路、交流电压回路短路；10.检验需要临时短接或断开端子时，应逐个记录，试验结束后及时恢复；11.使用交流电源的电子仪器时行测量时，仪器外壳应与保护屏（柜）在同一点接地；12.不宜在现场使用电烙铁，如需使用时，应采用已接地的内热式电烙铁，或电烙铁断电后再焊接的方法。

常见的保护控制装置及其功能介绍保护控制装置是一种应用于各种工程和设备中的设备，用于对管理和控制系统进行保护和监控。

它们主要用于确保系统的稳定运行，以防止潜在的故障和事故发生。

常见的保护控制装置包括断路器、继电器、保护继电器等。

以下将详细介绍这些常见的保护控制装置及其功能。

首先，我们来了解一下断路器。

断路器是一种用于控制和保护电路的开关装置，在电路超载、短路或地震等异常情况下可以自动切断电路，以保护设备和人员的安全。

断路器通过监测电流的大小，一旦电流超过额定值就会切断电路，并防止电流过大导致设备损坏或火灾等事故的发生。

断路器可分为空气断路器、液压断路器、真空断路器等多种类型，具备不同的特点和适用范围。

另一个常见的保护控制装置是继电器。

继电器的主要功能是将电路的绝缘隔离，同时通过控制一个电路的电气输出来实现电子操作。

继电器可实现各种逻辑运算，如与、或、非等，从而满足不同工程和设备的控制需求。

它们通常用于控制和保护电机、电动机、发电机等设备，以确保其正常运行和安全性。

此外，保护继电器也是重要的保护控制装置之一。

保护继电器具备故障检测和处理能力，用于监测电力系统的状态并采取相应的措施以保护系统的稳定运行。

保护继电器的主要功能包括电流和电压的监测、故障的检测和隔离以及发出告警信号等。

它们可根据实际需求设置保护参数，并在检测到故障时及时进行响应，以快速排除故障并防止进一步损坏。

还有一种常见的保护控制装置是接地故障指示装置。

接地故障指示装置可用于检测电气系统中的接地故障，并发出警报以提示操作人员进行及时处理。

它通过监测电流的流动情况，一旦检测到地线电流超过额定值，便会触发电子装置并发出声光信号，提醒人员有接地故障的发生。

接地故障指示装置可避免因接地故障导致的电击风险和设备损坏，并确保电气系统的正常运行。

最后要提到的是安全门锁。

安全门锁是一种用于保护人员和设备安全的装置。

它们通常用于机器和设备的进出口处，以防止未经授权的人员接近或操作。

保护装置通常包括哪些组成部分？一、继电器继电器是一种常用的保护装置，它是基于电磁原理工作的电器开关。

继电器主要由触点、线圈和磁环组成。

触点分为常开触点和常闭触点，通过电磁吸合或释放控制开关状态。

继电器以其良好的可靠性和灵活性，被广泛应用于电力系统中。

1.1 差动继电器差动继电器是一种常见的继电器类型，用于保护电力系统中的发电机和变压器。

差动继电器通过比较发电机或变压器的输入端和输出端的电流，当电流差异超过设定值时，差动继电器将动作，切断电路，保护设备。

1.2 过流继电器过流继电器是一种用于短路和过负荷保护的继电器。

当电流超过设定值时，过流继电器将动作，切断电路，保护电器设备不受过载损坏。

二、保护开关保护开关是用于保护电路和设备的一种开关装置。

它能够在电路发生故障时，迅速切断电路，保护设备免于进一步损坏。

保护开关主要由触点、电弧熄灭装置和触发装置组成。

2.1 熔断器熔断器是一种常用的保护开关。

它的工作原理基于当电流超过熔丝容量时，熔丝会熔断，切断电路。

熔断器具有快速切断电路的能力，能够迅速保护电路和设备。

2.2 断路器断路器是一种新型的保护开关，它能够在电流过载或短路时切断电路。

与熔断器相比，断路器可以重复使用，提供更好的电路保护。

三、故障指示器故障指示器是一种用于检测和指示电力系统中故障的装置。

它能够通过检测电流、电压和频率等参数的变化，及时发现电力系统的故障，并给出报警信号。

3.1 电流指示器电流指示器是一种用来检测电流变化的故障指示器。

它能够根据电流变化的大小和方向，判断电力系统中是否存在故障，并通过指示灯或报警器给出相应的信号。

3.2 电压指示器电压指示器是一种用来检测电压变化的故障指示器。

它能够根据电压的大小和波形，判断电力系统中是否存在电压异常，从而及时发现故障并采取相应的措施。

综上所述，保护装置通常包括继电器、保护开关和故障指示器等组成部分。

这些装置在电力系统中起着至关重要的作用，能够及时发现并切断电路中存在的故障，保护设备和人身安全。

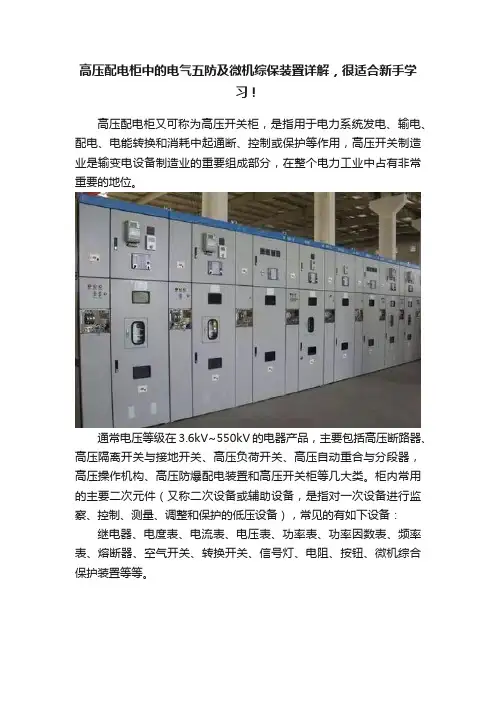

高压配电柜中的电气五防及微机综保装置详解，很适合新手学习！高压配电柜又可称为高压开关柜，是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

通常电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备），常见的有如下设备：继电器、电度表、电流表、电压表、功率表、功率因数表、频率表、熔断器、空气开关、转换开关、信号灯、电阻、按钮、微机综合保护装置等等。

高压开关柜分类1、按断路器安装方式按断路器安装方式分为移开式(手车式)和固定式(1)移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等。

(2)固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济。

2、按安装地点按安装地点分为户内和户外(1)用于户内(用N表示);表示只能在户内安装使用。

(2)用于户外(用W表示);表示可以在户外安装使用。

3、按柜体结构按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类(1)金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。

(2)金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。

机器常用安全防护装置随着科技的不断发展，机器已经成为我们生活中不可或缺的一部分。

机器的出现极大提高了劳动力的效率，缩短了工作时间，让人们的生活更加舒适、便捷。

然而，机器工作时产生的各种危险也不容忽视，对于人们的安全保护至关重要。

为此，各种机器安全防护装置逐渐得到广泛应用，有效地保护着人们的身体安全。

本文将介绍机器常用的安全防护装置。

1. 安全防护门安全防护门是一种常见的机器安全防护装置，它可以有效防止人员在机器运行时误入工作区域，防止意外伤害的发生。

安全防护门一般分为机器侧安全门和操作侧安全门两类，具体应用具体情况而定。

2. 安全防护网安全防护网是用来覆盖机器工作区域的一种装置，可以有效防止机器坠物和工具物伤人。

安全防护网的结构形式有很多种，主要分为固定式和可移动式，使用时应根据具体的机器和工作场所进行选择。

3. 安全感应器安全感应器是一种通过光电、电磁、红外等原理进行感应的装置，可监测机器运动轨迹和工作状态，以便及时发现异常情况并及时采取相应措施。

安全感应器的选择应根据机器的工作状态和性能要求进行，一般分为点型和线型两种，使用时应严格按照使用说明书使用。

4. 安全继电器安全继电器是一种专门用来保护机器安全的电器装置，可监测机器运行状态和信号输入，一旦发现异常情况立即切断电源或提醒操作人员。

安全继电器主要分为低电压和高电压两类，一般适用于要求较高的机器和设备。

5. 安全防护装置安全防护装置是指机器和设备所需用的安全配件，包括手套、耳罩、护目镜、防护鞋等，它们可以为操作者提供必要的保护，减少受伤的可能性。

具体应使用何种安全防护装置，应根据实际工作需要加以选择。

总之，机器安全防护装置的使用，对于保护工人的身体健康和提高生产和工作效率都有着至关重要的作用。

机器用户在选择安全防护装置时应根据机器工作特点、工作内容和要求进行细致、全面的考虑，保障人员在工作时的安全生产，更好地保护人们的身体安全。

第6期新疆有色金属高压电器配电柜及综合保护装置的特点与应用张长寿（新疆阿舍勒铜业股份有限公司哈巴河836700）摘要主要论述综合保护装置的技术特点与应用效果，以及高压电器配电柜的作用和特点。

关键词综合保护装置技术特点应用效果高压电器配电柜1综合保护装置的特点目前综合保护装置的种类繁多，在这里只简单地介绍比较普及的、比较通用的综合保护装置。

综合保护装置是集保护、测量、控制、报警、通信和调度为一体的可组态可扩展的电力自动化监控系统。

高压电器配电柜的种种保护都是分开的，没有集中。

而综合保护装置能做到囊括种种保护，而且效果比分散式的各种保护好的多。

其最主要的技术特点是它能通过上位机进行实时监控，而且能够远距离控制（遥控）。

综合保护装置能够记录每次的分合闸时间，每一次的事件都有详细的原始记录，而且通过上位机进行实时显示。

这一点是其它保护措施所不能比拟的。

2综合保护装置的应用效果我公司的高压电器配电柜几乎都装有综合保护装置，通过几年的使用及实践，效果很好。

其主要三次较大电器事故都得以避免。

（1）2009年夏天，我公司采矿场空压机，由于空压机是高压电机，有一次是电机接地造成高压开关柜跳闸，幸好是就地高压柜电流速断保护设置灵敏。

（2）2010年的冬天，由于天气十分寒冷，总降变电所有一个户外的高压瓷瓶破损，综合保护装置及时发现并报警，通过及时维修，没有造成较大的损害。

（3）2011年2月，综合保护装置又发生了报警信息，原因是井下变电所所引起的电流速断保护。

3综合保护装置是高压电器配电柜的主要保护综合保护装置安装在高压电器配电柜上，由于高压柜电压等级高，所以对于高压电器配电柜的保护也要求特别严，保护的方式、种类、范围、方法一般有过电压保护、过电流保护、速断保护、低电压保护、低周保护、接地保护、零序电流保护等。

3.1过电压保护主要方式过电压保护主要的方式一般由避雷器完成。

电气设备在运行中除承受工作电压外，还将遭到过电压的影响。

低压电动机综合保护装置介绍低压电动机综合保护装置是一种重要的电气保护设备，可以对电机进行多方面的保护，防止由于各种原因造成电机损坏和事故发生。

本文将就低压电动机综合保护装置的概念、作用、分类以及选型等方面进行深入介绍。

一、概念低压电动机综合保护装置是一种集过载、短路、欠压、过温、失速等功能于一体的电气保护装置，能够对电机实现全的保护和监测。

该装置采用微处理器技术，实时监控电机运行状态，并在出现异常情况时自动切断电源或报警，并可通过通讯接口与其他设备配合，实现报警、数据传输、远程控制等功能。

二、作用低压电动机综合保护装置主要起到以下三个方面的作用：1.保护电动机安全运行，避免电机由于过载、短路、欠压、过温等原因造成的损坏和危险；2.提升生产效率和质量，减少因电机损坏导致的停机时间和生产损失；3.延长电机使用寿命，降低维修和更换成本。

三、分类根据保护功能不同，低压电动机综合保护装置可分为以下几种类型：1.过载保护装置：用于保护电机在正常工作负载下的运行，当电流超过额定值时切断电源或报警。

该装置通常包括过载电流保护、过热保护、缺相保护等功能。

2.短路保护装置：用于保护电机在短路情况下的运行，当电流超过额定值时切断电源或报警。

该装置通常包括短路电流保护、地震电流保护等功能。

3.失速保护装置：用于保护电机在启动和运行过程中失速情况的发生，当失速超过设定值时切断电源或报警。

该装置通常包括起动失速保护、跳频保护等功能。

4.欠压保护装置：用于保护电机在电网电压不足的情况下的运行，当电压低于额定值时切断电源或报警。

该装置通常包括欠压保护、缺相保护等功能。

四、选型低压电动机综合保护装置的选型需要考虑多方面因素，如电机额定功率、运行环境、工作负载、保护功能等。

具体来说，选型时需要注意以下几点：1.确保保护装置的额定值符合电机的额定值，并且安装方式应与设备相匹配；2.根据电机的负载特性选择相应的保护装置，如恒转矩负载、高惯量负载、瞬变负载等；3.根据电机运行环境选择适宜的保护装置，如潮湿、易爆、腐蚀性环境等；4.考虑功能与价格的关系，并综合考虑设备成本、安全性和可靠性等方面的因素进行选型。

第五节综合保护装置一、电动机综合保护器电动机综合保护器是一种以电子器件为基础的保护装置，能对电动机实现过负荷保护、断相保护、短路保护和漏电闭锁功能的保护装置。

下面以JDBl20(225)型综合保护器为例，分别介绍其整定及使用方法。

1．电动机综合保护器的整定取样电路由电流互感器、信号变换电路和整定电路等部分组成。

图4—12为JDR一120(225)型综合保护器中取样器的电气线路。

从电流互感器(LH，一LH，)二次绕组输出的交流电流信号，首先经过电阻R，一‰转变成交流电压信号，然后再经过二极管D，。

D。

和电容器C，一C，整流、滤波，最后在电阻R，一R。

上形成所需要的直流信号电压。

为了能同时得到反映过载、短路和断相3种故障的信号电压，将3个电流互感器二次侧的直流信号电压并联输出，并用6个二极管D。

～D，组成的或门电路进行综合，b点为三相的中性点。

这样，从a、C两点引出的电压就正比于电动机主电路中的电流，因而a、c两点间的电压就是过载和短路保护的信号电压。

当电动机一相断线时(如A相)，该相的电流互感器无信号输出，但另外的两相电流互感器仍有信号电压输出。

此电压的下端除可以继续由a点输出外，还可以通过断线那一相的滤波电阻(如R，)和二极管D加到b端，电压的负端则通过二极管D，和D。

加到c端，因而在b、e两点之间得到一个电压，此电压就是断相故障的信号电压。

图4。

12 JDB一120(250)型综合保护器的取样器电路段数越少，动作电流越大。

整定电流的具体分档可见表4—2，具体整定时，动作电流按电动机的额定电流整定。

表4—2整定动作电流的分档值2．电动机综合保护器的使用(1)为了对综合保护器工作性能进行定期检查，可以利用保护器的漏电试验开关与过载试验开关进行相应的试验。

在试验时必须先断开隔离开关，然后打开开关外壳，将上述试验开关拨到试验位置，随后再盖上开关盖，合上隔离开关，进行试验。

严禁违反安全操作规程。

此外也可以将电流整定在较低值，利用实际启动电流与工作电流进行模拟过流或过载试验。

微机综合保护装置原理与应用微机综合保护装置是一种基于微机控制的电力系统保护设备，可以对电力系统中的电压、电流、频率等参数进行实时监测和保护。

它具有操作灵活、功能强大、可靠性高等优点，在电力系统的稳定运行和安全保护中起到了重要的作用。

微机综合保护装置的原理是将电力系统的变量信号通过电流互感器、电压互感器等传感器进行采样，经过A/D转换后送入微处理器，通过运算处理后，判断电力系统是否存在故障，如过流、过压、欠电压、短路等。

当系统出现故障时，微机综合保护装置能够及时发出动作信号，通过断路器等执行器对故障进行隔离和恢复电力系统的正常工作状态。

1.过流保护：微机综合保护装置可以通过采集电流信号，实时监测系统中的电流变化情况，当电流超过额定值时，可以及时发出动作信号，通过断路器切断故障电路，防止系统过负荷运行。

2.短路保护：当电力系统中出现短路故障时，微机综合保护装置可以通过检测电流和电压的变化情况，判断故障点位置，并发出相应的动作信号，对故障电路进行隔离和修复，保护电力系统的正常运行。

3.过压保护：微机综合保护装置可以通过采集电压信号，实时监测系统中的电压变化情况，当电压超过额定值时，可以及时发出动作信号，通过断路器切断电源，防止系统发生过压故障，保护电气设备的安全运行。

4.欠电压保护：当电力系统中出现欠电压故障时，微机综合保护装置可以通过检测电压的变化情况，判断故障原因，并发出相应的动作信号，对故障电路进行隔离和修复，保护电力系统的正常运行。

除了以上基本保护功能外，微机综合保护装置还可以实现电力系统的监测、测量、通信等功能。

它可以实时监测电力系统的电压、电流、频率等参数，记录故障发生时的波形数据，方便故障分析和系统运行状态的评估。

同时，它还可以通过通信接口与上级调度系统进行联动，实现对电力系统的远程监控和控制。

总之，微机综合保护装置是一种非常重要的电力系统保护设备，它通过采集和处理电力系统的各种参数信号，实现对电力系统的实时监控和保护。

微机综合保护装置微机综合保护装置是一种集成了多种保护功能的装置，用于保护微机在运行过程中不受外界干扰或意外损坏。

通过综合各种保护功能，可以有效地提高微机的稳定性和可靠性。

1. 背景随着现代社会的信息化程度不断提高，微机在各个领域的应用也越来越广泛。

微机作为信息处理的核心，其稳定性和可靠性对整个系统的运行起着至关重要的作用。

然而，由于外界环境的复杂性以及实际操作中的人为因素，微机往往容易受到各种不利因素的影响，导致系统的不稳定性和易受损性。

2. 功能微机综合保护装置主要包括以下功能：•电压保护：对微机供电电压进行监测，一旦检测到电压异常（过高或过低），及时采取相应措施，保护微机不受损坏。

•过流保护：监测微机的电流，一旦电流超过设定值，立即进行断电保护，防止微机过载损坏。

•温度保护：检测微机的工作温度，一旦超过设定范围，及时采取散热措施或进行停机保护，确保微机不受过热损坏。

•短路保护：监测微机的输出端口，一旦发现短路情况，立即切断电源，避免损坏。

•电池保护：针对嵌入式系统中常用的电池供电情况，实施过充过放保护，延长电池寿命。

3. 原理微机综合保护装置的原理是通过传感器对微机运行过程中的各种参数进行实时监测，当监测到异常情况时，通过控制电路进行相应的保护措施。

例如，当电压超过设定范围时，会触发电压保护措施，即刻切断电源，防止微机受损。

4. 应用微机综合保护装置广泛应用于各种计算机设备、通信设备、工业控制系统等领域。

在电力系统中，微机综合保护装置可以帮助维护人员及时发现电网问题，保障电力系统的稳定运行；在工业自动化领域，微机综合保护装置可以提供可靠的保护功能，保障生产过程的顺利进行。

5. 结论微机综合保护装置以其多功能、快速响应的特点，为微机提供了全面的保护，可以有效地提高微机的稳定性和可靠性，为现代社会的信息化建设提供了重要支持。

Schneider BaoguangV5系列综合保护装置是一种用于测量、控制、保护、通讯一体化的保护装置。

具备电网参数的监视及采集功能，并可通过通讯口将测量数据及保护信息远传终端，方便实现配网自动化。

本装置提供多功能保护、纯电流保护、纯电压保护的三种保护方案，可以满足公用事业和工业等领域客户的多种需求。

V5 应用于35kV 及以下电压等级的系统中，为用户提供高性价比的保护方案。

典型应用如下：1、电力系统或工业供电系统的中压开关柜中。

2、可实现对变压器、线路、电动机、电容器、电压互感器、母联及备自投等进行保护。

概述应用场合V5系列综合保护装置V5系列综合保护装置功能键V5系列综合保护装置界面友好、功能强大：通讯功能V5系列保护装置具有专业、强大的通讯功能，可通过各种规约与不同的系统集成商或SCADA 供应商的RTU 、PLC 、网关等通讯。

对各种规约的适应性与强大而易用的软件是通讯功能强大的关键。

V5通讯规约： Modbus RTU Modbus TCPEC 6160870-5-103 DNP3.0Ethernet/IP SPA-busV 5系列综合保护装置保护功能V5保护功能体现了用户友好的特色。

保护装置和人机界面采用图形化整定界面。

停用的保护功能可在菜单中隐藏，使得运行人员更加专注于必要的信息。

V5系列综合保护装置测量功能提供完整的测量功能，可来替代开关柜和控制柜内传统的表计功能。

测量功能覆盖了相位、幅值、零序电流，电技术参数提供完整的测量功能，可来替代开关柜和控制柜内传统的表计功能。

测量功能覆盖了相位、幅值、零序电流，电流不平衡，系统频率和相电流谐波等。

端子接线图3LN+U0；时的接线端子编号。

微机综合保护测控装置V5端子接线图注：1.端子排X4根据通讯端口而定；2.当装置为V5V 系列时，端子X1:1-9不可用；当装置为V5C 系列时，无X5端子排且X1:10-11不可用；3.电压保护端子U1-U4均可接相电压或线电压，只有U3与U4可以接零序电压互感器；4. X3端子的装置故障输出继电器所示状态为通电之后状态。

BBZ-4.0矿用隔爆型煤电钻综合保护装置（北京煤炭矿用设备厂）一、用途及型号意义1.用途本装置用于煤矿井下上127V的手持式煤电钻的远方控制及短路、过载与漏电保护。

系配有干式变压器的“三合一”式综合装置。

2.型号意义二、技术特征和主要参数1.型号2.主要技术参数2.1 短路保护灵敏可靠，主要保护元件具有自检作用。

短路保护受载频检测与熔断器双重保护。

电钻不工作时发生短路，可实现短路闭锁。

保护装置动作后，电路具有自锁作用。

2.2 采用先导回路、可在远方开停电钻，不打钻时电缆不带电，安全可靠。

2.3 电钻变压器、控制开关、短路保护、漏电保护、先导控制回路组成一个综合保护装置，结构简单，使用维护方便。

3.基本技术参数(见表1)三、结构概述综合装置的防爆外壳为圆筒型，具有凸出的底和盖。

壳盖和壳身采用转盖止口结构。

外壳上部有一接线箱作为引进和引出电缆用。

外壳右侧装有操作隔离开关的手柄和检查短路、漏电保护系统是否有效的试验按钮。

并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。

壳盖上访有一透明孔，可以从外面观察状态指示灯。

主变压器与机芯的联锁采用端子板，检修时机芯可单独拿出。

表1 基本参数主要元件的作用：1.隔离开关1K ：在正常情况下不仅作隔离电源用，它不允许带负荷操作。

在紧急情况下可分断堵转电流3次。

2.一次侧熔断器1RD 、2RD ：对主变压器作短路保护。

3.二次侧熔断器3RD 、4RD ：作为127V 系统短路的后备保护。

4.玻璃管熔断器5RD ：保护控制变压器。

5.热继电器：对电钻进行过载保护。

6.交流接触器CJ ：用于分断或接通电钻的主回路，线圈电压127V 。

7.主变压器ZB ：容量为2.5(4.0)千伏安。

接线方式为Y-△/△，即660-380/133V(或1140-660/133V)，供一台1.2(4.0)千瓦的煤电钻使用。

采用B 级绝缘。

允许温升85℃。

矿用隔爆型照明信号综合保护装置与矿用隔爆型煤电钻综合保护装置一、矿用隔爆型照明信号综合保护装置适用范围1用途1.1照明及信号负载的供电、电源控制以及短路、漏电保护等综合本装置为煤矿井下127V防爆电气设备，可以取代现有的2.5kVA或4kVA干式变压器及手动防爆开关的多体控制方式。

装置为矿用隔爆型，防爆标志“ExdI”。

1.3适用条件a. 海拔高度不超过2000m；b. 周围介质温度不超过-5℃～＋40℃；c. 周围空气的相对湿度不大于95％（＋25℃）；d. 在无强烈颠簸震动以及垂直面安装倾斜度不超过15°的地方；e. 无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；f. 可用于甲烷和煤尘爆炸危险的矿井中；Ue％）-25％～+10g. 电源电压允许波动范围：（1.4型号含义Z B Z —□/ □M照明额定电压V干式变压器容量kVA装置矿用防爆综合2 技术特征及基本参数2.1 基本参数见表1表122.1.2照明电缆短路保护见表2表3信号电缆短路保护见表2.1.33表。

0.15s，信号短路保护动作时间：小于0.4s2.1.4照明短路保护动作时间：小于。

2 kΩ2.1.5漏地电阻整定值。

2~4kΩ2.1.6漏地闭锁电阻动作值。

±10%2.1.7电缆绝缘危险指示值13kΩ。

漏地保护动作时间小于0.25s2.1.8%Ue。

-15～+10）工作电压允许波动范围：2.1.9（110kg。

4.0kVA ：2.5kV A ：95kg 2.1.10整机重量：结构概述3外具有凸出的底和盖。

壳盖与壳身采用转盖止口结构。

综合装置的隔爆外壳为圆筒形，漏外壳右侧装有操作隔离开关的手柄和检查短路、壳上部有一接线箱作为引进引出电缆用。

壳盖保证当隔离开关闭合时，电保护系统是否有效的试验按钮。

并有可靠的机械联锁装置，壳盖上方有一透明镜，可以从外面观察状态指隔离开关不能闭合。

不能打开，壳盖打开时，示灯。

主变压器与机芯的联接采用接线端子扳方式，检修时机芯可独立拿出。

综合保护装置
在现代工程设计中，综合保护装置是起着至关重要作用的一个元件。

它是工程
设备中的一种安全保护装置，能够有效地保护设备和系统免受损害，同时保障人员的安全。

综合性保护装置通常涵盖了多种保护功能，包括过载保护、短路保护、漏电保护等，以确保设备在各种异常情况下都能够正常工作，提高设备的可靠性和安全性。

过载保护
过载保护是综合保护装置中的重要部分之一。

当设备因为外部原因或设备内部
故障导致负载超过设定值时，过载保护装置会立即断开电路，避免设备受到损坏。

过载保护通常通过电流传感器来监测电流大小，当电流超过设定值时，保护装置会触发动作，及时切断电路。

短路保护
另一个重要的保护功能是短路保护。

短路是电路中的一种常见故障，可能会导
致设备烧毁或电路损坏。

综合保护装置中的短路保护功能会在检测到短路发生时迅速切断电路，防止火灾等危险情况的发生。

漏电保护
除了过载和短路保护外，综合保护装置通常还包含漏电保护功能。

漏电是指电
流从非预期路径流入地面或其他回路的情况，在人体接触到漏电电流时有可能造成电击伤害甚至危及生命。

漏电保护装置通过监测线路中的电流差异，一旦检测到漏电，即刻切断电源，确保设备和人员的安全。

总结
综合保护装置是现代工程中必不可少的一部分，它在保护设备和保障人员安全
方面起着至关重要的作用。

通过过载、短路和漏电等多重保护功能，综合保护装置能够有效地预防各种电路故障，确保设备的正常运行和人员的安全。

在工程设计中，合理选择和配置综合保护装置是保障工程安全的重要步骤。

电动机综合保护实训装置电动机作为工业生产中常用的动力装置之一，在使用过程中容易遇到各种故障和问题。

为了保障电动机的正常运行，在电动机的设计和安装过程中需要添加一套可靠的综合保护装置。

本文将介绍一个针对电动机的综合保护实训装置。

电动机综合保护实训装置是一个模拟真实工作环境的装置，它能够模拟不同的工作情况和故障模式，让学生能够亲自操作和维修电动机。

该装置的设计目的是让学生通过实践来掌握电动机保护的原理和方法。

该实训装置主要包括以下几个部分：电机动力装置、电控系统和保护装置。

电机动力装置是模拟真实的工作环境，它包括电机、传动装置和负载。

通过控制电机的转速和负载的大小，可以模拟不同的工作负荷。

这样可以让学生了解电动机在不同工作负荷下的运行特点和参数。

电控系统是整个实训装置的控制中心，它负责对电机进行控制和监测。

在实际工作中，电机的保护需要监测并控制多个参数，如电压、电流、温度等。

电控系统可以通过传感器感知这些参数，并且根据设定的阈值来进行保护和报警。

通过这样的设计，可以让学生学习如何根据不同的保护参数进行保护和处理。

保护装置是电动机综合保护实训装置的核心部分。

它可以模拟电动机可能出现的各种故障情况，如过载、过流、电压不平衡、断相、短路、过热等。

当装置检测到故障时，会触发相应的保护措施，如自动切断电源、停止电机转动等。

这样可以让学生亲身体验电动机故障的排查和处理过程，提高他们的实际操作能力。

通过电动机综合保护实训装置的实践操作，学生可以深入了解电动机的工作原理和保护方法。

他们可以学习如何根据不同的故障情况来选择合适的保护措施，并且能够及时处理电动机的故障。

这样不仅可以提高电动机的使用效率，还可以避免因电机故障带来的损失和安全问题。

综上所述，电动机综合保护实训装置是一个非常有意义的装置。

它可以提供一个模拟真实环境的平台，让学生能够在实践中学习电动机保护的原理和方法。

通过这样的实训装置，可以培养学生的实际操作能力，提高他们在电动机维修和保护方面的技术水平。

皮带机八大保护装置工作原理皮带机是一种用于输送物料的连续运输设备，为了确保皮带机的安全可靠运行，通常会配置八大保护装置。

这些保护装置的工作原理如下：1. 速度监测器：通过安装在驱动滚筒或中间滚筒上的速度传感器，实时监测皮带机的运行速度。

当速度异常（过高或过低）时，速度监测器会发出警报信号并停机，以避免意外事故。

2. 漂移开关：漂移开关被安装在皮带机的两侧，用于监测皮带是否出现偏移。

当皮带发生严重偏移时，漂移开关会自动触发，停止皮带机的运行，并发出警报。

3. 轴向位移保护器：轴向位移保护器主要用于监测皮带机的滚筒是否出现轴向位移。

当滚筒轴承发生轴向位移时，轴向位移保护器会立即停机，并发出警报。

4. 皮带断裂保护器：皮带断裂保护器通过安装在皮带上的张力传感器来监测皮带的张力状态。

当皮带发生断裂或张力异常时，皮带断裂保护器会迅速停机，并发出警报。

5. 阻塞检测器：阻塞检测器通常安装在皮带机的进料口和出料口附近，用于测物料是否堵塞。

当物料堵塞时，阻塞检测器会自动停机，并发出警报。

6. 温度检测器：温度检测器主要用于监测皮带机的轴承和电机温度。

当温度超过设定值时，温度检测器会发出警报并停机，以防止设备过热损坏。

7. 火焰探测器：火焰探测器安装在皮带机的关键部位，用于检测是否有火焰发生。

一旦火焰被探测到，火焰探测器会立即停机，并触发灭火系统进行灭火。

8. 烟雾探测器：烟雾探测器用于监测皮带机周围是否有烟雾产生，一旦探测到烟雾，烟雾探测器会立即停止皮带机的运行，并触发相应的报警和排烟系统。

这些保护装置的工作原理是通过安装传感器或监测设备来监测皮带机的运行状态，一旦检测到异常情况，即刻触发停机和警报机制，以确保皮带机的安全运行。
