2.实验二 QuartusII原理图输入法层次化设计

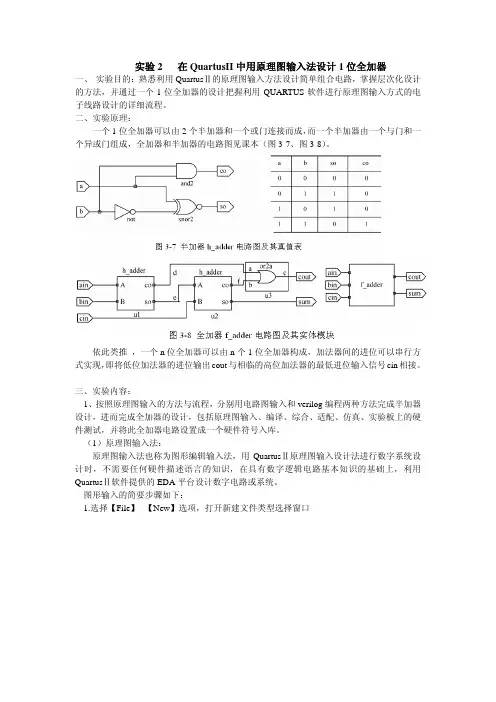

实验2 在QuartusII中用原理图输入法设计1位全加器一、实验目的：熟悉利用QuartusⅡ的原理图输入方法设计简单组合电路，掌握层次化设计的方法，并通过一个1位全加器的设计把握利用QUARTUS软件进行原理图输入方式的电子线路设计的详细流程。

二、实验原理：一个1位全加器可以由2个半加器和一个或门连接而成，而一个半加器由一个与门和一个异或门组成，全加器和半加器的电路图见课本（图3-7、图3-8）。

依此类推，一个n位全加器可以由n个1位全加器构成，加法器间的进位可以串行方式实现，即将低位加法器的进位输出cout与相临的高位加法器的最低进位输入信号cin相接。

三、实验内容：1、按照原理图输入的方法与流程，分别用电路图输入和verilog编程两种方法完成半加器设计，进而完成全加器的设计，包括原理图输入、编译、综合、适配、仿真、实验板上的硬件测试，并将此全加器电路设置成一个硬件符号入库。

（1）原理图输入法：原理图输入法也称为图形编辑输入法，用QuartusⅡ原理图输入设计法进行数字系统设计时，不需要任何硬件描述语言的知识，在具有数字逻辑电路基本知识的基础上，利用QuartusⅡ软件提供的EDA平台设计数字电路或系统。

图形输入的简要步骤如下：1.选择【File】--【New】选项，打开新建文件类型选择窗口2.选择Block Diagram/Schematic File打开图形编辑输入窗口3.在图形编辑窗口中任一个位置双击鼠标，或点击图中的“符号工具”按钮，或选择菜单Edit下的Insert Symbol命令，弹出下图所示的元件选择窗口：4. 通过选取元件，便可在工作区中完成电路的设计输入。

2、引脚约束：键1、键2、键3(PIO 0/1/2)分别接ain、bin、cin；发光管D2、D1(PIO9/8)分别接cout和sum。

ain:pin233bin:pin234cin:pin235sum:pin2cout:pin13、下载试验箱验证，模式开关选5。

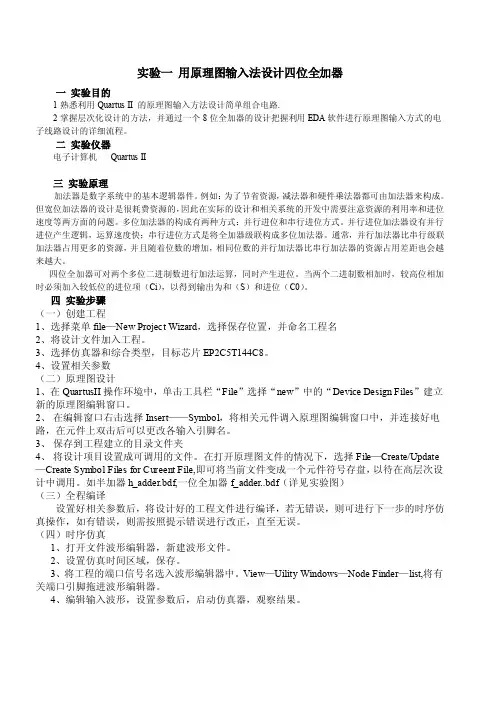

实验一用原理图输入法设计四位全加器一实验目的1熟悉利用Quartus II 的原理图输入方法设计简单组合电路.2掌握层次化设计的方法，并通过一个8位全加器的设计把握利用EDA软件进行原理图输入方式的电子线路设计的详细流程。

二实验仪器电子计算机Quartus II三实验原理加法器是数字系统中的基本逻辑器件。

例如：为了节省资源，减法器和硬件乘法器都可由加法器来构成。

但宽位加法器的设计是很耗费资源的，因此在实际的设计和相关系统的开发中需要注意资源的利用率和进位速度等两方面的问题。

多位加法器的构成有两种方式：并行进位和串行进位方式。

并行进位加法器设有并行进位产生逻辑，运算速度快；串行进位方式是将全加器级联构成多位加法器。

通常，并行加法器比串行级联加法器占用更多的资源，并且随着位数的增加，相同位数的并行加法器比串行加法器的资源占用差距也会越来越大。

四位全加器可对两个多位二进制数进行加法运算，同时产生进位。

当两个二进制数相加时，较高位相加时必须加入较低位的进位项（Ci），以得到输出为和（S）和进位（C0）。

四实验步骤（一）创建工程1、选择菜单file—New Project Wizard，选择保存位置，并命名工程名2、将设计文件加入工程。

3、选择仿真器和综合类型，目标芯片EP2C5T144C8。

4、设置相关参数（二）原理图设计1、在QuartusII操作环境中，单击工具栏“File”选择“new”中的“Device Design Files”建立新的原理图编辑窗口。

2、在编辑窗口右击选择Insert——Symbol，将相关元件调入原理图编辑窗口中，并连接好电路，在元件上双击后可以更改各输入引脚名。

3、保存到工程建立的目录文件夹4、将设计项目设置成可调用的文件。

在打开原理图文件的情况下，选择File—Create/Update —Create Symbol Files for Cureent File,即可将当前文件变成一个元件符号存盘，以待在高层次设计中调用。

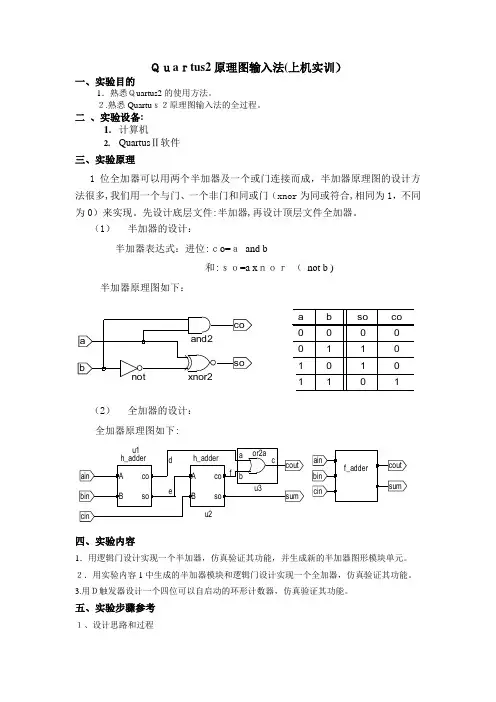

Ｑｕa ｒtus2原理图输入法(上机实训）一、实验目的1．熟悉Ｑuartus2的使用方法。

２.熟悉Quartu ｓ２原理图输入法的全过程。

二 、实验设备:1. 计算机2. Quartus Ⅱ软件 三、实验原理1位全加器可以用两个半加器及一个或门连接而成，半加器原理图的设计方法很多,我们用一个与门、一个非门和同或门（xnor 为同或符合,相同为1，不同为0）来实现。

先设计底层文件:半加器,再设计顶层文件全加器。

（1） 半加器的设计：半加器表达式：进位:ｃo=ａ and b和:ｓｏ=a x ｎｏｒ （ not b )半加器原理图如下：I113coa sob101010110001100co so b a notxnor2and2（2） 全加器的设计： 全加器原理图如下:I113ain cout cout ain bin sumcinbin sumcinf_adderor2af e du3u2u1b acco soBco soBh_adder A h_adderA四、实验内容1．用逻辑门设计实现一个半加器，仿真验证其功能，并生成新的半加器图形模块单元。

２．用实验内容1中生成的半加器模块和逻辑门设计实现一个全加器，仿真验证其功能。

3.用Ｄ触发器设计一个四位可以自启动的环形计数器，仿真验证其功能。

五、实验步骤参考１、设计思路和过程（1）半加器的设计:通过对半加器的逻辑功能的分析可以知道,半加器完成２进制加法并有进位功能，因此使用与门和异或门即可完成逻辑功能。

打开Quartuｓ２并创建工程文件后,添加与门和异或门,2个输入端，2个输出端,并连线，即完成半加器的电路设计。

（2）全加器的设计：通过对全加器的逻辑功能的分析可以知道,全加器完成带有后位进位的2进制加法并向前进位，因此用(１)中的2个半加器和一个或门就可以完成该逻辑功能。

即完成3个2进制数的相加，一个半加器的其中一个输入端借另一个的S输出端,该半加器的Ｓ输出端即为全加器的S输出端。

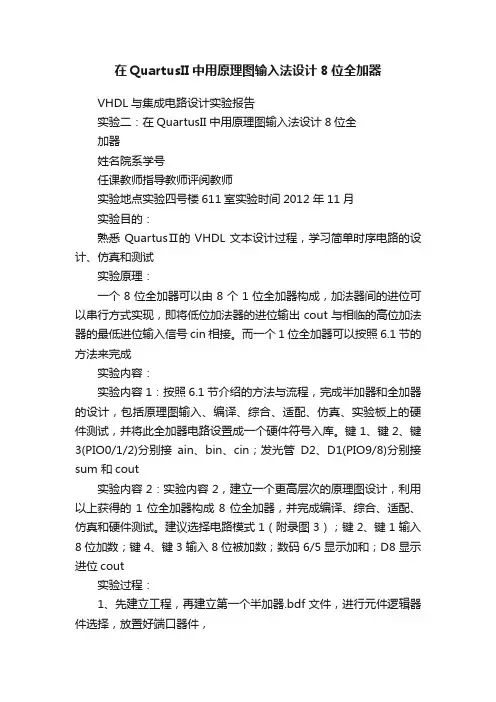

在QuartusII中用原理图输入法设计8位全加器VHDL与集成电路设计实验报告实验二：在QuartusII中用原理图输入法设计8位全加器姓名院系学号任课教师指导教师评阅教师实验地点实验四号楼611室实验时间2012 年11月实验目的：熟悉QuartusⅡ的VHDL文本设计过程，学习简单时序电路的设计、仿真和测试实验原理：一个8位全加器可以由8个1位全加器构成，加法器间的进位可以串行方式实现，即将低位加法器的进位输出cout与相临的高位加法器的最低进位输入信号cin相接。

而一个1位全加器可以按照6.1节的方法来完成实验内容：实验内容1：按照6.1节介绍的方法与流程，完成半加器和全加器的设计，包括原理图输入、编译、综合、适配、仿真、实验板上的硬件测试，并将此全加器电路设置成一个硬件符号入库。

键1、键2、键3(PIO0/1/2)分别接ain、bin、cin；发光管D2、D1(PIO9/8)分别接sum 和cout实验内容2：实验内容2，建立一个更高层次的原理图设计，利用以上获得的1位全加器构成8位全加器，并完成编译、综合、适配、仿真和硬件测试。

建议选择电路模式1（附录图3）；键2、键1输入8位加数；键4、键3输入8位被加数；数码6/5显示加和；D8显示进位cout实验过程：1、先建立工程，再建立第一个半加器.bdf文件，进行元件逻辑器件选择，放置好端口器件，连接好线，改好名字2、进行编译综合。

3、再在半加器的基础上建立全加器。

注意半加器要进行包装成一个元件。

4、再在全加器的基础上建立起8位全加器。

同样要把全加器进行包装。

5、仿真分析：建立一个.vwf文件，设定好各个输入端口频率，进行仿真分析。

6、硬件测试：引脚锁定，综合，接实验箱的线，打开电源，如果没有驱动，进行驱动选择。

点击下载按钮，进行下载测试。

5、测试过程及结果：引脚锁定4个按键，按前两个按键，前两位的数码管的前两个数码管显示两个数，还有另外两个数码管6/5显示和，按另外两个键，后两位的数码管显示当前的数，结果那6/5两个数码管显示这两个数加起来的和。

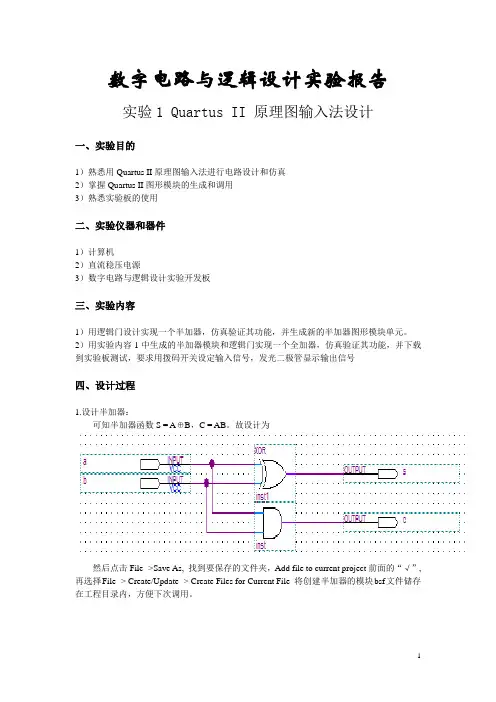

数字电路与逻辑设计实验报告实验1 Quartus II 原理图输入法设计一、实验目的1）熟悉用Quartus II原理图输入法进行电路设计和仿真2）掌握Quartus II图形模块的生成和调用3）熟悉实验板的使用二、实验仪器和器件1）计算机2）直流稳压电源3）数字电路与逻辑设计实验开发板三、实验内容1）用逻辑门设计实现一个半加器，仿真验证其功能，并生成新的半加器图形模块单元。

2）用实验内容1中生成的半加器模块和逻辑门实现一个全加器，仿真验证其功能，并下载到实验板测试，要求用拨码开关设定输入信号，发光二极管显示输出信号四、设计过程1.设计半加器：可知半加器函数S = A⊕B，C = AB。

故设计为然后点击File ->Save As, 找到要保存的文件夹，Add file to current project前面的“√”,再选择File -> Create/Update -> Create Files for Current File 将创建半加器的模块bsf文件储存在工程目录内，方便下次调用。

2.设计全加器：在原目录下新建工程，创建原理图，直接导入半加器模块，将两个半加器组合附加2输入或门组成全加器，如图：五、实验过程1.按照以上工程创建工程和原理图2.编译原理图，修正错误，使编译通过3.创建waveform vector仿真文件，将所有原理图输入、输出引脚添加至列表。

设置合适的仿真结束时间，对输入变量设置合适的仿真时钟周期。

开始仿真，得到实验的仿真波形：1）半加器：真值表：输入输出A B S C0 0 0 00 1 1 01 0 1 01 1 0 1半加器仿真波形：波形满足S = A⊕B，C = AB，逻辑正确。

2）全加器：真值表：输入输出a b ci co s0 0 0 0 00 0 1 0 10 1 0 0 10 1 1 1 01 0 0 0 11 0 1 1 01 1 0 1 01 1 1 1 1全加器仿真波形：波形满足函数：co = (a⊕b)ci + ab，s = a⊕b⊕ci，逻辑无错。

北京邮电大学数字电路与逻辑设计实验实验报告实验名称： QuartusII原理图输入法设计与实现学院：班级：姓名：学号：任课老师：实验日期：成绩：一．实验名称和实验任务要求实验名称：QuartusII原理图输入法设计与实现实验目的：⑴熟悉用QuartusII原理图输入法进行电路设计和仿真。

⑵掌握QuartusII图形模块单元的生成与调用；⑶熟悉实验板的使用。

实验任务要求：⑴掌握QuartusII的基础上，利用QuartusII用逻辑门设计实现一个半加器，生成新的半加器图像模块。

⑵利用已生成的半加器实现全加器，仿真验证其功能，并能下载到实验板上进行测试。

⑶在一下三个实验内容中任选一个完成实验：用3线—8线译码器（74L138）和逻辑门实现要求的函数；用D触发器设计一个4位可以自启动的环形计数器；用JK触发器设计一个8421码十进制计数器。

二．设计思路和过程半加器的设计实现过程：⑴半加器的应有两个输入值，两个输出值。

A表示加数，B表示被加数，S表示半加和，C表示向高位的进位。

⑵由数字电路与逻辑设计理论知识可知：S=A⊕B C=AB⑶选择两个逻辑门：异或门和与门。

A,B为异或门和与门的输入，S为异或门的输出，C为与门的输出。

⑷利用QuartusII仿真实现其逻辑功能，并生成新的半加器图形模块单元。

全加器的设计实现过程：⑴全加器可以由两个半加器和一个或门构成。

全加器有三个输入值，两个输出值：A i为加数，B i为被加数，C i−1为低位向高位的进位。

⑵全加器的逻辑表达式为：S=A i⊕Bi ⊕Ci−1C i=(A i⊕B i) C i−1+A i B i⑶利用全加器的逻辑表达式和半加器的逻辑功能，实现全加器。

选作实验：用3线—8线译码器（74L138）和逻辑门设计实现函数F=C B A+C B A+C B A+C B A。

设计实现过程：⑴利用QuartusII选择译码器（74L138）的图形模块单元。

⑵因为F=∑(0,2,4,7)=Y0 Y2 Y4 Y7，所以函数F可以通过译码器（74L138）和一个与非门实现。

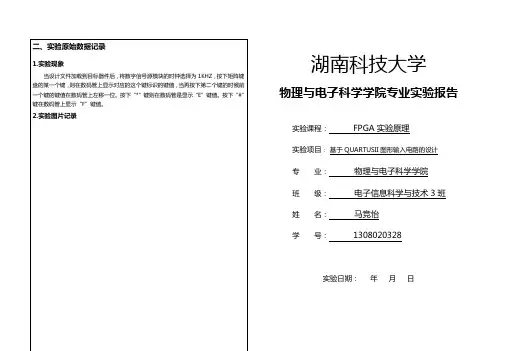

物理与电子科学学院专业实验报告实验课程：FPGA实验原理
实验项目：基于QUARTUSII图形输入电路的设计
专业：物理与电子科学学院
班级：电子信息科学与技术3班
姓名：马竞怡
学号：1308020328
实验日期：年月日
实验预习报告
一、实验目的及要求：
1)通过一个简单的3—8译码器的设计,掌握组合逻辑电路的设计方法。

Array 2)初步了解QUARTUSII原理图输入设计的全过程。

3)掌握组合逻辑电路的静态测试方法。

二、实验原理
3-8译码器三输入，八输出。

当输入信号按二进制方式的表示值为N时，输出端标号为N的输出端输出高电平表示有信号产生，而其它则为低电平表示无信号产生。

因为三个输入端能产生的组合状态有八种，所以输出端在每种组合中仅有一位为高电平的情况下，能表示所有的输入组合
译码器不需要像编码器那样用一个输出端指示输出是否有效。

但可以在输入中加入一个输出使能端，用来指示是否将当前的输入进行有效的译码，当使能端指示输入信号无效或不用对当前信号进行译码时，输出端全为高电平，表示无任
何信号。

A B C D7 D6 D5 D4 D3 D2 D1 D0
0 0 0 0 0 0 0 0 0 0 1
0 0 1 0 0 0 0 0 0 1 0
0 1 0 0 0 0 0 0 1 0 0
0 1 1 0 0 0 0 1 0 0 0
1 0 0 0 0 0 1 0 0 0 0
1 0 1 0 0 1 0 0 0 0 0
1 1 0 1 0 0 0 0 0 0
1 1 1 1 0 0 0 0 0 0 0。

北京邮电大学实验报告Quartus原理图输入法设计与实现学院：信息与通信工程学院班级：姓名：学号：一、实验名称：Quartus II 原理图输入法设计二、实验任务要求：1.用逻辑门实现一个半加器，仿真验证其功能，并生成新的半加器图形模块单元。

2.用实验内容一中生成的半加器模块和逻辑门实现一个全加器，仿真验证其功能，并下载到实验板上测试，要求用拨码开关设定输入信号，发光二极管显示输出信号。

3. 用3 线-8 线译码器（74LS138）和逻辑门设计并实现相应的函数，仿真验证其功能，并下载到实验板上测试。

要求用拨码开关设定输入信号，发光二极管显示输出信号。

二．设计思路与过程：真值表：1 1 1 1 1(3)逻辑函数为F=C B A +C B A +C B A +CBA，真值表如下A B C F0 0 0 10 0 1 10 1 0 10 1 1 01 0 0 01 0 1 01 1 0 01 1 1 1运用数字电路中所学习的知识，可以简单设计出半加器，全加器和译码器的实验原理图。

运行并观察仿真结果。

在菜单中选择Pin 项，将自己的输入信号与输出信号与实验板的引脚进行绑定。

将其成功下载后，便可以在实验板上实现相应的功能。

三．实验原理图：1.半加器：2.全加器：3.译码器：四．仿真波形图：1. 半加器：2.全加器：3.译码器：五．仿真波形分析：1. 半加器：半加器是能实现两个1 位二进制数相加求得和数及向高位进位的逻辑电路，加数和被加数分别用a,b 表示，求得的和与向高位进位用变量s,c 来表示。

易得c=ab，s=a⊕b，故只有当a,b 同时为高位时，c才输出高位，只要当a,b 不同时，则s 输出高位。

波形与理论完全符合。

2. 全加器：全加器是实现两个1 位二进制数及低位来的进位相加（即将3 个二进制数相加）求得和数及向高位进位的逻辑电路。

，由其原理易得，s=a⊕b⊕ci ，（a⊕b）c= ci+ab,将理论与波形图对比，完全符合。

数字电路与逻辑设计实验实验名称：Quartus II 原理图输入法设计班级：实验目的：1、熟悉用Quartus II 原理图输入法进行电路设计和仿真；2、掌握Quartus II图形模块的生成与调用；3、熟悉实验板的使用。

一、实验所用仪器与元器件：1、计算机2、直流稳压电源3、数字系统与逻辑设计实验开发板二、实验内容：1、用逻辑门设计实现一个半加器，仿真验证其功能，并生成新的半加器图形模块单元。

2、用实验内容 1 中生成的半加器模块和逻辑门设计实现一个全加器，仿真验证其功能，并下载到实验板测试，要求用拨码开关设定输入信号，发光二极管显示输出信号。

3、用3线-8线译码器和逻辑门设计实现函数=+++,仿真验证其功能，并下载到实验F C B A C B A C B A C B A板测试。

要求用拨码开关设定输入信号，发光二极管显示输出信号。

三、 设计思路与过程：1、半加器的实现：半加器是能够实现两个1位二进制数码相加求得和数及向高位进位的逻辑电路。

设被加数和加数用变量A 、B 表示，求得的和、向高位进位用变量S 、C 表示，则可得如下真值表：由真值表可以写出S 、C 的函数表达式：S A BC A B=⊕=所以半加器用一异或门和与门即可实现。

2、全加器的实现（可用1中封装好的半加器） 全加器是实现两个1位二进制数及低位来的进位相加（即将3个1位二进制数相加），求得和数及向高位进位的逻辑电路。

在该全加器中，A1、B1分别表示输入的被加数、加数、C_1表示低位来的进位，S1、C1分别表示本位和、高位的进位。

可得该电路的真值表：由真S1、C1的卡诺图为得1111111111111111S =A B C _+A B _A B _A B _=A B _C C C C ++⊕⊕同理可得111111()_C A B C A B =⊕+3、利用3线-8线译码器和逻辑门设计实现函数F C B A C B A C B A CBA=+++3线-8线译码器的符号如右图所示（由于没有74LS138，就用74138来替代了）。

实验二QuartusII原理图设计方法一、实验目的1.熟悉利用QuartusII的原理图输入方法设计简单组合电路；2.掌握层次化设计方法。

二、实验任务1.使用原理图设计方法完成半加器和全加器的设计。

（1）打开QuartusII软件新建工程。

进入创建项目（project）向导第一行是项目地址、第二行是项目名称、第三行是该项目顶层实体的名称。

没有要添加的文件，点击next选择器件类型选择仿真工具进入索引页面（summary），观察是否有错误，没有错误。

点击finish，完成项目的创建。

选择菜单file→New，弹出对话框，选择Block Diagram/Schematic File，点击OK直接在原理图上双击，出现对话框，在name栏中输入元件名。

点击ok。

依次添加其他其他元件完成半加器设计。

点击工具栏中的compile，进行编译正确无误后进入下一步骤。

（3）使用ModelSim-Altera仿真首先我们可以点击菜单栏的Processing→Start→Start Test Bench Template Writer，随后弹出提示“Test Bench Template Writer was successful”，那么我们就已经创建了一个Verilog 测试脚本，在此脚本中，我们可以设计一些测试激励输入并且观察相应输出，借此我们就能够验证原工程的设计代码是否符合要求。

我们打开工程路径下的/simulation/modelsim 文件夹，可以看到一个名为h_adder.vt 的测试脚本文件创建了。

我们可以在Quartus II 中打开这个文件，并且将其重新编辑如下：完成测试脚本编写，我们接着需要打开菜单栏的Assigement→Settings 选项，选择Category→EDA Tool Setting→Simulation，在右边的相关属性中做如图所示的设置，在选中Comple test bench 后，我们要点击后面的Test Benches…按钮去选择刚才创建的测试脚本。

QuartusII原理图设计实验一．实验项目Quartus II原理图设计二．实验目的（小四号宋体，字符及数字用Times New Roman字体）1. 学习EDA集成工具软件Quartus II的使用；2. 熟悉基于PLD的EDA设计流程；3. 学会使用原理图设计小型数字电路；4. 掌握对设计进行综合、仿真、指定引脚和配置下载的方法。

三．实验设备及工具电脑、Quartus II 18.1四．实验内容与步骤1.准备工作：创建Quartus II项目菜单“File/New Project Wizard”,设计输入：采用原理图输入方式新建文件（菜单File/New...）选择原理图文件类型（Block Diagram/Schematic File），扩展名*.bdf放置器件：在原理图的空白处双击鼠标左键（或者工具按钮）选择元件库选择元件双击放置元件放置端口：input、output连线：将鼠标移到一个端口，则鼠标自动变为‘¬’形状。

一直按住鼠标的左键并将鼠标拖到第二个端口。

放开左键，一条连接线就画好了。

连线需要转折，则松开鼠标按钮，再按下按钮继续拖动即可2、编译、综合在Processing菜单选择Start Compilation 项（或者紫色的编译按钮），则自动进行编译，并且软件左侧出现Status状态窗口，给出编译步骤和执行进度。

若设计无错误，则给出编译报告和其他处理步骤的报告。

3、进行仿真：功能仿真、时序仿真新建“激励信号”的波形文件：（菜单File/New...）选择波形文件类型（Wector Waveform File），扩展名*.vwf，打开波形编辑窗口选择要仿真的节点：在“Name”列空白处，右键菜单，如上图所示。

选择菜单“Insert Node or Bus...”，在对话框选择“Nodes Finder”按钮根据过滤条件，列出节点名称：List选择节点OK根据需要编辑输入端口“激励信号”的波形4.硬件测试分配器件的管脚：通过Assignments/Pins 菜单（或者Assignments/Pin Planner，或者Assignments/Assignment Editor菜单，再选择Pin项），或者指定管脚的按钮，均可打开管脚编辑器。

§2.3 相关技术基本知识与基本技能一、QuartusⅡ原理图输入法应用数字逻辑电路的基本知识，使用QuartusⅡ原理图输入法可非常方便地进行数字系统的设计。

应用QuartusⅡ原理图输入法，还可以把原有的使用中示规模的通用数字集成电路设计的数字系统移植到FPGA或CPLD中。

下面以一个二人表决器的设计为例说明QuartusⅡ原理图输入法的使用方法。

(一)建立工程文件夹1.新建一个文件夹作为工程项目目录首先在计算机中建立一个文件夹作为工程项目目录，此工程目录不能是根目录，比如D:，只能是根b录下的b录，比如D:\EDA _book\code\Chapter3\BiaoJueQi。

下一页§2.3 相关技术基本知识与基本技能2.建立工程项目运行Quartus Ⅱ软件，执行File=>New Project Wizard 命令，建立工程，如图2-17所示。

在图2-18界面中单击Next按钮。

在所弹出的图2-19 New Project Wizard对话框中，填写Directory，Name, Top-Level Entity等项目。

其中第一、第二、第三个文本框分别是工程项目目录、项目名称和项目顶层设计实体的名称。

单击Next按钮，出现添加工程文件的对话框，如图2-20所示。

若原来己有文件，可选择相应文件，这单直接单击Next进行下一步，选择FPGA器件的型号，如图2-21所示。

下一页上一页§2.3 相关技术基本知识与基本技能在Family下拉框中，根据需要选择一种型号的FPGA，比如Cyclone系列FPGA。

然后在“Available devices:”中根据需要的FPGA 型号选择FPGA型号，比如“EP1C3T144C8”，注意在Filters一栏中选中“Show Advanced Devices”以显示所有的器件型号。

再单击Next按钮，出现如图2-22所示对话框。

Quartus系列：QuartusII原理图输⼊设计
1.新建⼀个项⽬,点击"File->New..."弹出如下对话框:
2.建⽴原理图设计平台:
3.在原理图绘制区双击⿏标左键,即可弹出元件符号窗⼝,如下图所⽰:
4.添加元件,在红⾊框部分输⼊要查找的元件名,如果库中存在对应元件,则对应元件符号会显⽰在对话框右侧的绘制区,单击"OK"即可完成对应元件加⼊到原理图绘制窗⼝中:
5.绘制连接原理图,当⿏标放到元件端点处时,⿏标会⾃动捕捉对应的连接处,按下左键拖动⾄⽬标出,再次松开⿏标即可完成⼀次连线操作如下图所⽰:
6. 完成连线后也可对相应的端⼝名进⾏命名,⿏标左键双击端⼝名，如图⽰74138电路A端连接的input端⼝命名为A,如下图所⽰:
完成管脚命名后保存设计,即完成原理图的设计.
7.在下拉菜单Processing中选择Start Compilation，启动编译:
8.⼯程编译完成后，设计结果是否满⾜设计要求，可以通过时序仿真来分析；建⽴波形⽮量⽂件(具体仿真⽮量如何建⽴可参考"Quartus II 功能仿真设置流程").
更多资讯可扫描下⽅⼆维码!。

实验二Quartus 原理图设计一、实验目的及要求1.QuartusII是Altera公司的综合性PLD开发软件，支持原理图、VHDL、Verilog HDL以及AHDL等多种设计输入形式，内嵌自有的综合器及仿真器，可以完成从设计输入到硬件配置的完整PLD设计流程。

通过本课了解QuartusII软件的基本操作，学会如何创建工程，学会原理图的输入及编译，用软件进行仿真。

尝试VHDL的初步设计。

2.1位全加器原理图输入设计：设计与实验方法参考第1章二、实验原理1）原理图2）实验步骤1、创建新工程打开QuartusII软件，在主界面中执行File->New Project Wizard…QuartusII会启动新建工程向导。

向导的第一页用以设置工程文件夹、工程名称以及顶层实体名称。

可以仅在Family栏中选择合适的器件系列，由QuartusII自动选择。

点击Next按钮进入EDA工具设置页面，用以设置第三方综合器、仿真器和时序分析工具，默认值为不是用第三方EDA工具。

在新工程向导的最后一步，QuartusII会给出新建工程的摘要信息，点击Finish按钮即可完成向导。

2.原理图输入打开工程，在QuartusII界面中执行File->New…菜单命令打开新建对话框，选中Device Design Files选项卡中的Block Diagram/Schematic File后，点击OK 按钮新建一个空白的原理图文档。

QuartusII会自动将其命名为Block1.vhd，执行File->Save as…命令将其保存。

执行Edit->Insert Symbol…菜单命令，或者在原理图的空白处双击打开Symbol对话框。

对话框左侧的Library列表是Altera提供符号模块库，原理图输入方式就是利用这些符号模块来搭建设计的。

选中所需要的符号模块，按ok按钮，QuartusII会将窗口切换回原理图编辑器，点击左键可完成放置。

fadd instab cs co实验二 QuartusII 原理图输入法层次化设计一、实验目的1. 掌握原理图文件的设计方法2. 掌握调用模块设计原理图文件的方法3. 掌握原理图文件层次化设计的方法 二、 实验器材 计算机与QuartusII 工具软件三、实验原理1、按照原理图设计法的步骤操作，根据图1设计一个一位全加器，编译仿真通过后，把fadd.bdf 文件生成fadd.bsf 符号文件，以备在项目二中调用该符号。

2、 按图2设计一个四位二进制加法器，设计原理图前，需将1中的fadd.bdf 和fadd.bsf 文件复制到此项目目录下 四、实验步骤（一）设计一位全加器1. 在D 盘下新建文件夹：D:\fadd2. 新建项目fadd ：1）打开QuartusII2）File →New Project Wizard …… 3）选择项目文件夹路径：D:\fadd 4）输入项目名和文件名：fadd 5）点击“Next ”，直到最后。

3. 建立原理图文件fadd ：1）File →New2）选择第二项：Block Diagram/Schematic File 4. 画电路图（见图1）1）选择器件：GND 、vcc 、74151、input 、output 。

2）连线：节点线。

3）修改输入输出名称。

输入：a 、b 、c 。

输出：s 、co 。

5. 保存设计图形文件。

Save ：路径（D:\fadd ） 6. 点击图标，对文件进行编译。

如有错误，重复第4、5步。

7. 执行File →Create/Update →Create Symbol Files for Current File 命令，生成符号文件hadd.bsf 。

（二）设计四位二进制加法器1、在D盘下新建文件夹：D:\add42、将项目（一）中的fadd.bdf和fadd.bsf文件复制到此项目目录下3、新建项目add4：a)打开QuartusIIb)File→New Project Wizard ……c)选择项目文件夹路径：D:\add4d)输入项目名和文件名：add4e)点击“Next”，直到最后。

QuartusII的使用：原理图输入篇QuartusII是MaxplusII的升级版，其功能比MaxplusII更加强大，主要是增加了与其它EDA工具（仿真、综合等工具）的接口，另外它具有更强大的时序分析、时序优化等功能。

这里主要介绍QuartusII的基本功能与使用方法：1．新建一个文件夹作为工程项目目录，注意此目录不能为根目录，不能用中文命名。

2．为设计建立项目及文件(1)建立项目（或工程project）在file下选择new project wizard（左下图），在弹出的窗口中第一个空格框内选择该项目存放的路径（即第1步所建立的项目目录的路名称（右下图，注意项目名称一定不能为中文，只能为英文，比如可取名为myproject），完成后点击finish。

(2)建立原理图文件执行File—New，选择Block Diagram/Schematic File，执行File—Save as命令，给文件取名，文件名同样用英文命名，文件名的后缀为.bdf，将Add file to currentproject选项选中，使得该文件添加到刚建立的工程中去。

3．建立原理图文件(1)编辑输入原理图文件在原理图编辑区的一个位置双击鼠标的左键，将弹出Symbol对话框，或单击鼠标右键在弹出的选择对话框中选择Insert—Symbol，也会弹出Symbol对话框。

用单击的方法展开Liabraries栏中的元件库，其中Primitives为基本元件库，打开Logic子库，里面是常用的与门、或门和非门等门电路。

选中要用的元件，点击OK按钮，将该图样移动到编辑区合适的地方单击鼠标左键便可。

所需的元件都画好后，将所有的门电路按照连接好。

（2）设定各输入输出引脚名。

双击任意一个input元件，在弹出的引脚属性对话框中的第一行Pin name(s)文本框中填入引脚名称即可，第二行默认值，不需要改动。

用类似的方法设定其他输入和输出引脚名。
