ABB机器人CCLink 配置

ABB机器人CCLink 配置

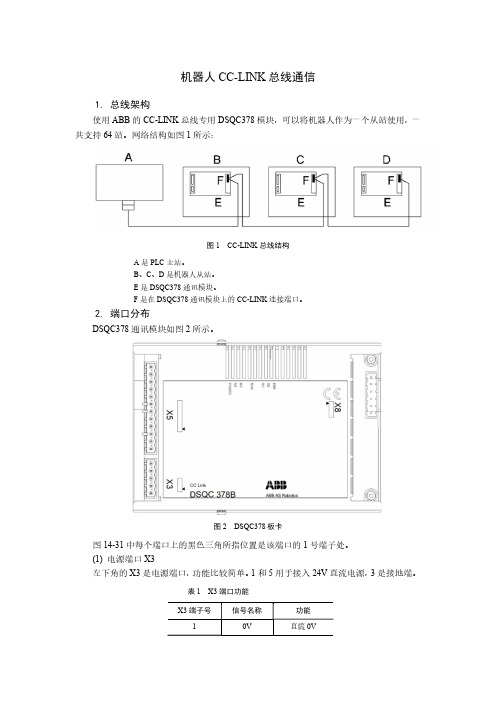

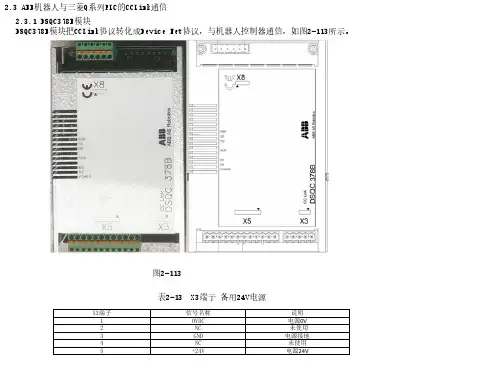

ABB机器人提供CC-Link总线的支持。ABB机器人通过DSQC 378B（如下图）模块，把CC-Link协议转化成Devicenet协议，与机器人控制器通讯。

上图X5部分为Devicenet通讯与地址设置端子，具体参见3.1节Devicenet 的设置。

OccSta和 BasicIO共同决定了输入输出的数量，具体见下表。

以上参数需要通过DevicenetCommand进行设置。为方便设置，可以从以下位置获取模板并配置。

1）打开robotstudio，进入Add-Ins,在左侧找到对应的机器人robotware版本，右击——“打开数据包文件夹”

2）进入如下路径

C:\ProgramData\ABB

IndustrialIT\RoboticsIT\DistributionPackages\ABB.RobotWare-6.08.0134\RobotPackages\RobotWare_RPK_6.08.0134\utility\serv ice\\ioconfig\DeviceNet

3）d378B_10.cfg为需要的模板文件。（此处假设d378B模块在Devicenet网络下的地址为10）

4）进入示教器-控制面板-配置，点击左下角“文件”——“加载参数”，选择步骤3找到的配置文件。完成后重启。

5）进入“配置”-DevicenetDevice下可以看到新加入的D378B_10设备，如果Devicenet地址不是10，可以进入修改。

6）进入Devicenet Command对CC-Link相关参数进行设置

7）参数含义参见本节一开始所述表格。下图示例的含义为：

StationNumber：1；

BaudRate：156kbps；

OccSta：1；

BasicIO：0；

输入输出各为：16bit（2bytes）

8）添加signal，方法同前文所述。Assigned to Device选择刚刚配置完毕的D378B_10.
