KPD系列电动平车性能参数

电动平车］共9页下一页KPD 电动平车一、产品用途：电动平车，车间过跨车是一种电动有轨厂内运输车辆，有结构简单、使用方便、维护容易、承载能力大、不污染环境的优点。

广泛用于机械制造和钢铁企业、造船业、汽车制造业，作为车间内配合行车运移重物过跨之用。

KPD系列是36V～24V低压轨道供电电动平车。

KPD系列电动平车高度降低、台面加强、改型容易、维护方便。

KPD系列电动平车的低压36V～24V轨道供电是总结在KPT系列基础上创造提升产品而设计的，不用电缆，安全，不妨碍交叉运输，实行遥控和自动化，可以在弯道、环行道甚至岔道上长距离运行，为厂区运输平面布置的合理化提供有利条件。

见图1二、型式、基础参数和尺寸：1、型式KPD系列电动平车型式按其台状况、供电方式分为四种，其表示方式见表1。

台面状况系列KPD KPD供电方式36V单相或24V单相36V三相或24V三相钢板台面S铺轨台面I SI以上四种电动平车结构特点分析如下：1.1 24伏～36伏单相或三相供电钢板台面平车(KPD-□-□型)地面降压变压器，将380V电源降为24伏～36伏通到二根或三根轨道上(轨道兼做导电滑线)。

电动平车上的前后端各有两个或三个滑块将电流引到电动平车上的升压变压器，升压到380伏再供给电动平车之单相电容电动机或三相起重电机，拖动平车运行，台面为钢板。

见图21.2 24伏～36伏单相或三相供电铺轨台面电动平车(KPD-□-□型)这种电动平车系，电动平车的台面上加铺了钢轨9～12根。

见图32、KPD系列电动平车基本参数见表2：型号单相、三相低压供电平车KPD-6-2KPD-6-2SKPD-10-2KPD-10-2SKPD-6-1KPD-6-1SKPD-10-1KPD-10-1SKPD-16-1KPD-16-1SKPD-25-1KPD-25-1SKPD-40-1KPD-40-1SKPD-63-1KPD-63-1SKPD-100-1KPD-100-1S载重(t) 6 1 3 100台面尺寸(m) 长 3.2 3.6 4 4.5 5 5.6 6.3 宽 1.6 2 2.2 2.5 2.8外形尺寸(mm) 高钢板台面平车52 00铺轨台面平车627 77长332 500 宽163 30 2840 底部离轨面间隙(mm)50 60走行速度(m/min)30 25 20 车轮直径(mm) 4规矩(mm) 762 1435轴矩(mm) 1.7 2 2.2 2.5 2.8 3.2 3.6电机单相(三相)低压供电JDYP-11-6 2.2KWJZ2-11-6 2.2KWJDYP-12-6JZ2-12-63.5KWJDYO-12-6JZ2-21-65KWJDYP-22-6YZ-160M2-67.5KW自重(t) 低压供电钢板台面2.5 2.6 2.7 2.9 4.1 4.7 6.5 9.1 11.6铺轨台面2.93.0 3.2 3.44.95.6 7.5 10.5 13.1荐用钢轨P24 P24 P38 P38 P43 P43.P50 P503、型号规格表示方法三、结构概述：3.1总布置和车架KPD系列电动平车总布置见图1，由车架、传动装置、从动轮对、连续缓冲装置，导电装置、电气设备组成。

KP KPD系列电动平车说明书目录1、前言1、1KP系列电动平车（图1）1、2KPD系列电动平车（图2）2、型号及基本参数2，1型号表示方法2，2电动平车基本参数表3、结构简介3，1总布置和车架3，2车架轮对3，3传动装置3，4连接装置3，5导电装置4、电气控制4，1供电方式4，2电机4，3 电气控制系统5、安装使用说明6、润滑周期表7、随机技术文件1前言电动平车，是一种电动有轨厂内运输车辆。

它具有结构简单、使用方便、容易维护、承载能力大、污染少等优点。

广泛用于机器制造和冶金工厂，作为车间内部配合吊车运输重物过跨之用。

KP系列是卷线供电电动平车，以卷线筒供电。

KPD系列是36V低压轨道供电电动平车，以轨道滑触线供电。

KP、KPD系列电动平车高度低，台面加强，改型容易，维修方便。

KPD系列电动平车的低压36V供电，由于不用电缆，故安全不怕烫，不怕砸，不妨碍交叉运输，易实现遥控和自动化，可以在弯道、环行道甚至岔道上长距离运行，给厂区运输布置以很大方便。

2型号及基本参数2，1 型号表示方法KP - - |轨距代号1：1435 2：762 mm载重吨位KP：卷线式电动平车KPD：36V轨道供电电动平车2，2 基本参数（表1）表一：KP KPD系列电动平车参数表拖线式KP-6KP-10KP-16KP-25KP-40KP-63低压36V KPD-6KPD-10KPD-16KPD-25KPD-40KPD-63载重t61016254063长m 3.6444．85宽m22．22．4高mm550580620670790830离地间隙mm5570运行速度30m/min25m/min车轮直径400mm550mm轨距mm1435 6t，10t为1435，762两种轴距mm2000210025002600电机KP YZ 2.2Kw YZ 3.5Kw YZ 5Kw YZ7.5KW 电机KPD JDYP 2.2Kw JDYP 3.5Kw5KW7.5Kw 自重KP190021002800300042005800自重KPD220024003000320044006000外型尺寸 3.7*2.03 4.1*2.03 4.8*2.435*2.43推荐钢轨P24,P38P38P433结构简介3，1 总布置和车架KP系列电动平车见图1，由车架、传动装置、从动轮对、卷线筒、电气控制装备等组成。

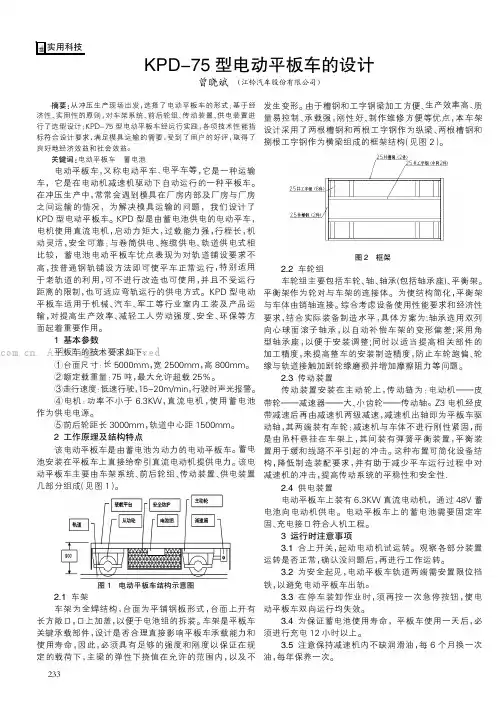

摘要:从冲压生产现场出发，选择了电动平板车的形式；基于经济性、实用性的原则，对车架系统、前后轮组、传动装置、供电装置进行了选型设计；KPD-75型电动平板车经运行实践，各项技术性能指标符合设计要求，满足模具运输的需要，受到了用户的好评，取得了良好地经济效益和社会效益。

关键词:电动平板车蓄电池电动平板车，又称电动平车、电平车等，它是一种运输车，它是在电动机减速机驱动下自动运行的一种平板车。

在冲压生产中，常常会遇到模具在厂房内部及厂房与厂房之间运输的情况，为解决模具运输的问题，我们设计了KPD 型电动平板车。

KPD 型是由蓄电池供电的电动平车，电机使用直流电机，启动力矩大，过载能力强，行程长，机动灵活，安全可靠；与卷筒供电、拖缆供电、轨道供电式相比较，蓄电池电动平板车优点表现为对轨道铺设要求不高，按普通钢轨铺设方法即可使平车正常运行，特别适用于老轨道的利用，可不进行改造也可使用，并且不受运行距离的限制，也可适应弯轨运行的供电方式。

KPD 型电动平板车适用于机械、汽车、军工等行业室内工装及产品运输，对提高生产效率、减轻工人劳动强度、安全、环保等方面起着重要作用。

1基本参数平板车的技术要求如下：①台面尺寸：长5000mm，宽2500mm，高800mm。

②额定载重量：75吨，最大允许超载25%。

③走行速度：低速行驶，15-20m/min，行驶时声光报警。

④电机：功率不小于6.3KW，直流电机，使用蓄电池作为供电电源。

⑤前后轮距长3000mm，轨道中心距1500mm。

2工作原理及结构特点该电动平板车是由蓄电池为动力的电动平板车。

蓄电池安装在平板车上直接给牵引直流电动机提供电力。

该电动平板车主要由车架系统、前后轮组、传动装置、供电装置几部分组成（见图1）。

图1电动平板车结构示意图2.1车架车架为全焊结构，台面为平铺钢板形式，台面上开有长方敞口，口上加盖，以便于电池组的拆装。

车架是平板车关键承载部件，设计是否合理直接影响平板车承载能力和使用寿命，因此，必须具有足够的强度和刚度以保证在规定的载荷下，主梁的弹性下挠值在允许的范围内，以及不发生变形。

新乡市百分百机电有限公司
KP系列无动力轨道平板车产品说明
KP系列平车是无动力轨道平板车，该系列平车适应恶劣工矿的起重冶金用，结构简单、安全可靠、价格经济、检修方便、轨道施工方便，是一套传统的轨道平板车选用方案。

手推车可以通过操作人员在平滑或者半平滑地面被推拉。

不需要叉车的牵引就可以操作。

这类轨道平车是通用的，而且可以为您的实际施工需求而量身定制。

无动力轨道平板车产品功能
1、载重运输：KP系列电动平车是专为运输而设计的产品，故其首要功能为运输；
2、转弯：KP系列电动平车自身配备有转向轮及转向控制，故可控制转向是其主要功能之一；
3、升降：KP系列电动平车可根据客户的需要增添液压、机械等升降装置，在原有的基础上达到升降的功能；
4、侧翻：KP系列电动平车可根据客户的需要增添液压、机械等侧翻装置，在原有的基础上达到侧翻的功能；
5、台面滚动：KP系列电动平车可根据客户的需要增添滚轮、滚轴等装置，在原有的基础上达到圆柱类工件翻转和平面类工件平滑移动功能；
6、其他功能：本车还可以根据客户的需要为客户独家定做、研发客户所需其他功能。

KPD低压轨道供电型电动平车主要技术参数1.承载能力：KPD低压轨道供电型电动平车的承载能力通常在1-500吨之间。

根据不同的需求，可以选择不同承载能力的电动平车。

2.轨道布局：根据需要，KPD低压轨道供电型电动平车可以采用直线轨道、弯曲轨道或环形轨道布局，以适应不同的工作场所。

3.供电方式：电动平车通过导电轨道供电，通常使用380V低压供电。

导电轨道通常安装在地面上，车辆在轨道上行驶时，通过接触器与轨道上的导电条相连接，实现电能的传输。

4.驱动方式：KPD低压轨道供电型电动平车通常采用直流驱动方式，可以通过电机控制系统实现前进、后退、停止和变速等功能。

5.控制系统：电动平车配备有先进的电机控制系统，可以控制车辆的驱动力、转向和速度等参数。

同时，还可以实现自动导航和避障功能，提高车辆的安全性和效率。

6.制动系统：电动平车配备有可靠的制动系统，包括手动制动和电动制动。

手动制动主要用于紧急情况下的制动，而电动制动可以通过电机控制系统实现对车辆的平稳制动。

7.安全保护：电动平车配备有多种安全保护装置，包括声光报警器、安全防护栏、急停开关和防撞装置等。

这些装置可以及时发现异常情况，保护人员和设备的安全。

8.操作方式：电动平车可以通过遥控器或控制台进行操作。

遥控器可以实现远程操作，提高操作灵活性；控制台可以实时监控车辆的状态，进行集中管理。

9.续航能力：KPD低压轨道供电型电动平车使用蓄电池作为能量源，续航能力通常在4-10小时之间，可以根据需要选择不同容量的蓄电池。

10.维护保养：电动平车需要定期进行维护保养，包括清洁轨道、检查电池、润滑驱动系统等。

及时的维修和保养可以延长电动平车的使用寿命，减少故障率。

总结：KPD低压轨道供电型电动平车是一种重要的物流设备，具有承载能力大、供电可靠、操作灵活、安全性高等特点。

通过合理选择不同的技术参数，可以满足不同的物料搬运需求。

KPD低压‎轨道供电系‎统电动平车‎工作原理KPD系列‎电动平车是‎低压轨道供‎电式电动平‎车，其工作原理‎是通过地面‎控制降压系‎统，把380V‎电源（三相或单相‎）电压降至3‎6V的安全‎电压。

馈电给导电‎轨（导电轨兼作‎平车的走行‎轨道），经平车的导‎电装置将低‎压电送至车‎上的升压变‎压器，升压至38‎0V以拖动‎三相或单相‎电容电动机‎，驱动平车运‎行。

KPD 系列‎电动平车的‎优点是由于‎不用电缆，不仅安全，而且不怕烫‎、不怕砸、不妨碍交叉‎运输，容易实现遥‎控和自动化‎，可以在弯道‎、环行道上行‎驶，适当增加降‎压变压器数‎量可不受平‎车运行距离‎的限制，给厂区运输‎平面布置以‎很大方便.但其轨道施‎工要求较高‎，须保证轨道‎绝缘，超过一定的‎运行距离时‎轨道应加铜‎排补偿线。

运行距离较‎长时还必须‎增加降压变‎压器个数。

由于KPD‎平车起动时‎流经轨道的‎起动电流非‎常大（达1000‎A），此时轨道末‎端有很大的‎电压降，造成单相电‎容电机起动‎困难，故单相KP‎D平车最大‎载重吨位为‎50吨，载重50吨‎以上时采用‎三相36V‎低压轨道供‎电。

我公司通过‎对低压轨道‎多年的现场‎安装经验并‎结合低压轨‎道要求绝缘‎的理论底线‎研究出了一‎种新型的轨‎道安装方法‎，这种方法改‎进了原有轨‎道安装方法‎中的部分步‎骤，使原来复杂‎的安装步骤‎简化了不少‎，新的安装方‎法不但在很‎大程度上节‎省了安装成‎本，还使轨道达‎到了双重绝‎缘，安全性得到‎很大的提高‎。

这种新方法‎已经相继在‎5T、30T、50T、80T -100T及‎300T以‎下的低压电‎动平车轨道‎上得到了验‎证.KPDZ系‎列平车工作‎原理将交流38‎0V的电源‎通过变压器‎降压至交流‎36V两相‎，分别接至两‎根轨道上，轨道平车上‎的车轮将道‎轨上的交流‎36V电源‎引入车载电‎器箱，经过整流模‎块将交流3‎6V整流至‎直流36V‎，再通过直流‎控制系统控‎制直流电机‎，使平车启动‎、停止、前进、后退、调速等。

一、产品用途KPD系列电动平车适用于工厂车间内部或车间、车间之间长距离行驶，曲线与环形行驶，以及岔道行驶，作物料运输之用。

KPD系列电动平车供电电压380V和低压供电36V。

供电方式分拖线、滑线和卷线三种，其中单相低压供电型平车，线三相低压供电型平车可在两轨道中再增一根地面馈电线。

如客户需要，还可提供轨道自动断电遥控合闸装置。

KPD系列电动平车轨距有1435mm和762mm两种。

如需其它台面尺寸、轨距、电压等要求，欢迎洽谈订货。

二、产品技术规格表1型号规格表示方法：KPD系列电动平车型号规格表示方法如下：KPD —载重吨位数—36V低压电压—省略单相供电轨距1435mm KP—工矿车辆 D—电动平车例1、KPD-10-2表示30V单相低压供电钢板台面电动平车，载重10吨，轨距762mm。

例2、KPD-10-II表示30V单相低压供电钢板台面电动平车，载重10吨，轨距1435mm。

例3、KPD-10-IS表示30V单相低压供电钢板台面电动平车，载重25吨，轨距1435mm。

三、结构概述1、总布置和车架KPD系列电动平车总布置见附图1，由车架、传动装置、从动轮对、连接缓冲装置、导电装置、电气设备组成。

传动装置的减速机为抱轴式，放于平车的一端，便于总成装拆和检视，而台面不必设检视孔，使重物放置位置不受孔盖限制，且便于改装。

如台面加铺轨、固定容器等。

车架是用四根纵梁八根横梁和盖板组成的板架结构，由于采取横梁上的八点承载这种结构配合轮对上的扁担轴承座使车台面高度降低很多。

操作方式为用按钮开关随车操控或遥控器控制。

KPD系列电动平车车轮和车轴是绝缘的，单相供电时在两根轨道上前后各设一个导电装置，固定于横梁上，在轨道上滑动导电，见附图2。

三相低压供电时中间前后各加一个导电装置。

2、轮对和通过性KPD系列电动平车车轮对结构见附图2，车轮和车轴间设有绝缘套和绝缘的外垫和内垫，绝缘套采用具有高机械性能的绝缘材料，MC工程塑料。

河南帕菲特KPD轨道电动平车运输汽车注塑成型件方案
位于长春市的长春**汽车零部件有限公司，于2015年09月21日订购河南帕菲特搬运设备有限公司1台KPD低压轨道电动平车。

5吨KPD低压轨道供电轨道电动平车技术参数如下：
1、载重量：10t（安全载重系数150%）；
2、台面尺寸：4000*1500*500；
3、供电方式：低压轨道供电；
4、电机功率:1.5Kw;
5、运行速度：0-25m/min；
6、车轮直径：300mm;
7、变压器数量：2台；
8、最大轮压：75Kn;
长春市的长春**汽车零部件有限公司专业从事小型线束产品及注塑成型产品等汽车零部件研发、生产等，主要为各大汽车生产厂商提供OEM产品。

KPD-10t轨道电动平车主要用来运输成型注塑产品，产品规格多为长0.5-1.2米，宽度
0.7-1米，该系列电动平车运行路线呈直线，行程共计75米。

本车主要是运送各种汽车零部件，本车特殊之处是要爬坡，现场是经过两个厂房间过跨，在厂房大门处有缓坡，坡长为4.5米，坡度为3度，经过技术人员多次电脑模拟，确保电
动平车的摩擦力足够。

本批设备已交付用户使用，运至使用现场调试平车，选用15吨的汽车模具试载使用，电动平车的各项指标均正常，顺利在设备验收单上盖章签字，用户表示本批设备是首次使用，之前未引进该设备，多采用室内天车吊运，不方便且不安全，赞称比行车更灵活、更快捷、
更智能的运输设备。

我公司为客户提供的服务：24小时售后服务，一切服从市场，一切服务顾客，一切使消费者满意
技术支持：400-0922-158，欢迎来电咨询技术疑问，帕菲特电动平车竭诚为您服务！。

KPD系列低压轨道电动平车是36V单相(三相)低压轨道供电电动平车，以轨道滑触线供电。

地面降压变压器控制柜将单相(三相)交流380V降压至单相(三相)36V，经轨道滑触线馈送给平车，再经车载升压变压器升压为单相(三相)交流380V。

给平车用单相电容电机提供电力(三相时为YZ起重冶金用电机)。

两项直流低压轨道电动平车案例图
两项直流低压轨道电动平车参数
由于轨道平车可以选用直流电器系统或者是交流电气系统，所以其型号也分为KPDZ两项直流低压电动轨道平车和KPDS三相交流低压电动轨道平车两种型号。

两种型号的供电原理大致上是一样的，但唯一的区别是它们一个是两相供电，另外一个是三相供电。

三相交流低压轨道电动平案例图
由于轨道供电平车不用电缆，故安全可靠、不怕烫，不怕砸，不妨碍交叉运输，易实现遥控和自动化，给厂区运输布置以很大方便。

但其轨道施工要求较高，须保证轨道绝缘，超过一定的运行距离时轨道应加铜排补偿线。

运行距离较长时还必须增加降压变压器个数。

由于KPD电动平车起动时流经轨道的起动电流非常大(达1000A)，此时轨道末端有很大的电压降，造成单相电容电机起动困难，故单相KPDZ平车设计载重一般小于50吨，载重50吨以上时采用三相交流36V 低压轨道供电，YZ起重冶金用电机。

三相交流低压轨道电动平参数
低压轨道电动平车顾名思义就以低压轨道供电方式，给电动平车电机提供电
力，并通过电气控制系统驱动车轮运行的设备，因现被应用广泛，进而，该设备的型号也是越来越多，所以，下边，为大家整理了该设备型号及相应的具体参数，希望对大家有所帮助。

以上就是为大家整理低压轨道电动平车有关型号及相应参数表，希望对大家进一步的了解有所帮助。

kPD电动平车技术参数电动平车是一种电动有轨厂内运输车辆。

KPD系列电动平车的优点是由于不用电缆，不仅安全，而且不怕烫，不怕晒，不妨碍交叉运输，容易实现遥控和自动化，可以在弯道、环行道上行驶，适当增加降压变压器数量可不受平车运行距离的限制，给长区运输平面布置以很大方便。

KPD系类电动平车技术参数型号单相、三相低压供电平车KPD-6-2KPD-6-2SKPD-10-2KPD-10-2SKPD-6-1KPD-6-1SKPD-10-1KPD-10-1SKPD-16-1KPD-16-1SKPD-25-1KPD-25-1SKPD-40-1KPD-40-1SKPD-63-1SKPD-100-1SKPD-150-1SKPD-200-1S载重(t) 6 10 6 10 16 25 40 63 100 150 200台面尺寸(mm ) 长 3.2 3.6 4 4.5 5 5.6 6.3 8 8.2 宽 1.6 2 2.2 2.5 2.8外形尺寸(m m) 高钢板台面平车520 650 700 850 900 1100 1250卧轨台面平车627 770 820 990 1040 1240 1390长3320 3720 4150 4650 5150 5800 6500 8200 8400 宽1630 2030 2230 2530 2840底部离轨面间隙50 60 70(mm)行走速度(m/min)30 25 20 20车轮直径(mm)400 500 600 700 700 轨距(mm)(轨内侧距)762 1435轴距(mm)1.7 22.2 2.5 2.83.2 3.64.8 5电机单相(三相)低压供电2.2KW3.5KW 5KW 7.5KW7.5KWx211KWx2自重(t) 钢板台面2.93.0 3.1 3.34.55.16.9 9.5 12.0 27.8 33.9铺轨台面3.3 3.4 3.64.05.36.07.9 10.9 13.5 29.5 35.8荐用钢轨P24 P24 P38 P43 P50 P50 QU100 注：可根据客户要求定制非标车型。

电动轨道平车选型参考:KPDZ系列低压电动轨道平车型安全可靠、不怕烫，不怕砸，不妨碍交叉运输，易实现遥控和无级调速，但轨道需要绝缘，不适合在积水环境下使用。

KPJ电缆卷筒电动平车型价格较低，当运行距离小于20米时，推荐选用KPT拖缆供电方式的平车(不用卷筒)。

KPX蓄电池电动平车安全方便，车体外不需接线，轨道不限长度，但电池重载连续工作四五个小时(一般工况1-2天)需要充电，更适合在工作频度不是很高的环境下使用。

规格：电动轨道平车按载重吨位（不含车自重）确定其规格，一般分为5T、10T、16T、20T、30T、40T、50T、60T、80T、100T、120T、150T、180T、200T，其主要目的是对驱动系统部件的格式化选择。

载重吨位也可非标定制，其吨位数可以在1～500吨区间任意选择，而其驱动部件在没有特别要求的情况下其仍按标准产品近邻选择。

重要参数：电动轨道平车台面尺寸和台面高度、轨道间距，电动平车制造厂家有标准的尺寸，各制造厂家基本相差不大，如果选择非标产品必须明确说明。

轨道长度根据现场使用情况各个不同，一般以米为单位级，
是电动轨道平车的重要参数之一，特别对于低压电动轨道平车，轨道长度直接影响着对变压系统硬件的选择，对整体价格影响较大。

操作方式默认情况下是随车手柄控制，选遥控或地面控制方式时需特别说明或在规格型号中注出。

其它相关参数：一般情况下除了特别重要的供电方式和载重吨位以及台面尺寸、台面高度、轨道长度、轨道间距、操作方式这七项重要参数外，其它还有几个相关的参数：车轮组直径、车轮数、车体自重、最大轮压、运行速度等，选用标准产品时这些参数需要确认，如有特别的需求也需要和生产厂家做特别说明。

电动平车技术要求一、技术参数A、KP-60-1电动平车（60t电动平车）1、台面尺寸：5600×2500×850mm2、轨距：1435mm（内侧距）3、载重：60t4、速度：25m/min5、运行距离：待定6、供电方式：卷筒式电缆供电7、驱动方式：单驱动4轮8、电机型号及功率：YZ160M2-6 7.5KW9、车轮材质及直径：ZG340-640 φ700mm10、操作方式：随车按钮操作11、电动平车自重：不低于9.5t12、轮压：～18t/轮B、KP-80-1电动平车（80t电动平车）1、台面尺寸：6000×2500×900mm2、轨距：1435mm（内侧距）3、载重：80t4、速度：25m/min5、运行距离：待定6、供电方式：卷筒式电缆供电7、驱动方式：单驱动4轮8、电机型号及功率：YZ160M2-6 7.5KW9、车轮材质及直径：ZG340-640 φ700mm10、操作方式：随车按钮操作11、电动平车自重：不低于10.5t12、轮压：～23t/轮C、KP-30-1电动平车（30t电动平车）1、台面尺寸：4500×2200×700mm2、轨距：1435mm（内侧距）3、载重：30t4、速度：30m/min5、运行距离：待定6、供电方式：卷筒式电缆供电7、驱动方式：单驱动4轮8、电机型号及功率：YZ132M2-6 3.7KW9、车轮材质及直径：ZG340-640 φ500mm10、操作方式：随车按钮操作11、电动平车自重：不低于5.5t12、轮压：～9t/轮二、结构概述电动平车由车架、主动轮对、被动轮对、供电装置、操作系统、制动器组成1.车架：车架由工字钢构成，采用框架结构，由4根纵梁和多根横梁组成。

横梁间距为500mm。

根数由车架长度来确定。

2.主动轮对：主动轮对由车轮、轴、轴承座、轴承、减速机、电动机、制动器组成，车轮采用ZG340～640材质，车轮踏面进行淬火处理，硬度达到HRC280-340，深度5-6mm，车轴采用45#圆钢，进行调质处理。

KP KPD系列电动平车说明书目录1、前言1，1KP系列电动平车（图1）1，2KPD系列电动平车（图2）2、型号及基本参数2，1型号表示方法2，2电动平车基本参数表3、结构简介3，1总布置和车架3，2车架轮对3，3传动装置3，4连接装置3，5导电装置4、电气控制4，1供电方式4，2电机4，3 电气控制系统5、安装使用说明6、润滑周期表7、随机技术文件1前言电动平车，是一种电动有轨厂内运输车辆。

它具有结构简单、使用方便、容易维护、承载能力大、污染少等优点。

广泛用于机器制造和冶金工厂，作为车间内部配合吊车运输重物过跨之用。

KP系列是卷线供电电动平车，以卷线筒供电。

KPD系列是36V低压轨道供电电动平车，以轨道滑触线供电。

KP、KPD系列电动平车高度低，台面加强，改型容易，维修方便。

KPD系列电动平车的低压36V供电，由于不用电缆，故安全不怕烫，不怕砸，不妨碍交叉运输，易实现遥控和自动化，可以在弯道、环行道甚至岔道上长距离运行，给厂区运输布置以很大方便。

2型号及基本参数2，1 型号表示方法轨距代号1：1435 2：762 mm载重吨位KP：卷线式电动平车KPD：36V轨道供电电动平车2，2 基本参数（表1）表一：KP KPD系列电动平车参数表3结构简介3，1 总布置和车架KP系列电动平车见图1，由车架、传动装置、从动轮对、卷线筒、电气控制装备等组成。

KPD系列电动平车系在KP系列电动平车的基础上采取轮轴绝缘措施。

增加导电装置而成，见图2。

传动装置的减速机为抱轴式放于平车的一端，便于总成装拆和检修，因而台面不必开检修孔。

使重物放置不受孔盖限制。

并便于改装。

车架是用四根纵梁和若干横梁及盖板组成的框架结构，采取八点承载。

这种结构配合轮对上的扁担轴承座有效降低了台面高度。

操作方式为用按钮开关随车操纵。

KPD系列电动平车车轮和车轴是绝缘的，在两根轨道上前后各设一个导电装置，固定于横梁上，在轨道上滑动导电（图2）。

KPD低压轨道供电电动平车安装使用KPD低压轨道供电电动平车又分为三相供电和两相供电两种，新乡百分百机电有限公司生产的三相低压轨道平车，是我公司成熟的电动平板车,也是目前大吨位载重最常使用,使用最方便的电动平车，
1、电动平车用正反停车按钮随车操作，应当在停车完毕后再反转，严禁快速调向。

2、新车空车往返10分钟以上，观察各部件正常后，再逐步加至额定载荷。

3、两轨轨面要高于车间地面8-10mm，两轨之间的内侧边应当留有轮沿槽，是平车顺利通过。

4、电动平车不可用大于平车额定车速的其他车辆牵引，以免电机超速运转。

5、两轨之间的电阻不小于10KΩ，为此，钢轨应做绝缘处理。

例如钢轨底部涂沥青、钢轨两侧填封沥青砂。

6、36V供电轨道实际电压应不大于42V平车在线路末端启动时应不小于32V
7、如为有缝轨道，钢轨接缝外应有3~5mm×45°倒角，以免和不倒棱的摩电块下棱面相碰。

8、电动平车初次使用时必须检查，使用过程中也应定期检查
该系列车标准车型参数：。

河南帕菲特KPD低压轨道电动平车的性能
KPD低压轨道电动平车是我公司热销产品之一，又分为三相供电和两相供电两种，图为我公司三相低压轨道平车，是我公司成熟的电动平板车,也是目前大吨位载重最常使用,使用最方便的电动平车，那小编今天就给大家介绍一下这款车的性能。

型号：KPD ,KPD-6，KPD-10，KPD-16，KPD-25,KPD-40，KPD-63，KPD-100
KPDS,KPDS-6,KPDS-10,KPDS-16，KPDS-25，KPDS-40，KPDS-63，KPDS-100，KPDS-160，KPDS-200
额定载重量（T）：6，10，16，25，40，63，100，160，200
台面尺寸（mm）：长L 3600 ,3600,4000，4500，4500，5000，5600，6300，8000，8200
宽B （mm): 2000 2000 2200 2200 2500 2500 2800 2800 2800
高H (mm): 550 550 600 650 700 850 900 1100 1250
运行速度：(m/min）30 30 30 30 25 25 20 20 20
轮距(mm): 2000 2200 2200 2500 2800 3200 3600 4500 4500
电源供电方式：单相380V降压到36V经升压变压器到单相交流380V
三相380V降压到36V经升压变压器到三相交流380V
吨位1－400吨可根据用户需求另行设计、制造。

可实现上坡、高温、升降、过沟、同步等多种功能。

以上就是KPD低压轨道电动平车的性能的相关参数。

KPDZ低压轨道平车优势工作原理平车由车轮上的取电装置从轨道上直接取电，此电压为安全电压，是通过降压变压器将380V电源降至36V，然后连接至运行并供电轨道上，并通过整流模块将其整成直流36V安全电压给平车上的直流电机提供动力，控制平车运行。

公司简介新乡市百分百机电有限公司是一家集开发、设计、生产、销售为一体的专业化电动平车生产公司；公司拥有一支现代化的管理团队，凭借先进的管理方法和服务理念，依靠当地政府的人才、环境支持优势，已成为电动平车行业的名牌企业。

目前我公司生产的电动平车销售到国内各个城市，并且先已出口到德国、泰国、荷兰、南非、叙利亚、土耳其、尼泊尔等二十多个国家优势此系列轨道平板车可实现频繁启动和停止的，运行距离没有限制，选用的电器具有调速、过流等功能，高温环境、可加装液压装置，同时可选配随车随行操作、固定点操作、无线遥控等。

技术参数表平车型号KPDZ-16T 备注额定载重量(t) 16台面尺寸(mm) 4000*2000*500 车架部分全部为钢板焊接而成，梁式结构轮距(mm) 2800轨内侧距(mm) 1435车轮直径(mm) Ф350 轴承为洛阳轴承厂车轮数量4离地间隙(mm) 50运行速度(m/min) 0-20 减速机采用硬齿面减速机变压器功率（KV A） 6.8变压器数量（个） 1续航里程（Km） 2运行长度80最大轮压（KN）64.5参考重量5.5交货期(天) 30荐用道轨型号P24非标定制：1、载重量、台面尺寸2、平车部件均可由客户指定电动平车售后服务1、电动平车在使用过程中，出现了技术及质量问题后，接到用户通知2小时内作出答复，48小时内派人赶到现场为甲方服务。

处理过程中，如有零部件更换，该零部件的质量保证期自更换之日起顺延，乙方承担更换部件的所有费用。

在主要零部件发生更换或维修时，乙方应相应延长整台设备的质量保证期。

2、严格执行ISO标准，保证电动平车质量及服务全部合格。

KPD系列电动平车性能参数KPDS系列低压轨道电动平车：将交流380V的电源通过变压器降压至交流36V三相，分别接至三根道轨上（增加一条导电轨），轨道平车上的车轮和导电滑块将三根道轨上的交流36V电源引入车载电器箱，经过升压变压器将三相交流36V升压至三相交流380V，再通过交流控制系统控制交流冶金电机，使平车启动、停止、前进、后退等。

性能特点1、该平车具有对运行距离、使用时间无限制等优点；2、KPDZ平车直流电机有启动平稳、启动力矩大、对减速机冲击小、电压低、使用寿命长等优点；3、具有安全性和机动灵活性；4、平车能够在S型轨道、弧形轨道及高温场合使用；5、平车上可以加装液压升降、起重等系统。

特殊说明1、该平车具有对运行距离、使用时间无限制等优点；2、具有安全性和机动灵活性；3、KPDZ平车直流电机有启动平稳、启动力矩大、对减速机冲击小、电压低、使用寿命长等优点；4、平车能够在S型轨道、弧形轨道及高温场合使用；5、平车上可以加装液压升降、起重等系统。

由于KPD 平车起动时流经轨道的起动电流非常大（达1000A），此时轨道末端有很大的电压降，造成单相电容电机起动困难，故单相KPD平车最大载重吨位为50吨，载重50吨以上时采用三相36V低压轨道供电，YZ起重冶金用电机。

针对KPD平车的这些特点我公司研制了一种新型产品KPDZ，它既继承了KPD平车的优点又避免了原型号起动困难，运行距离短的缺点。

KPDZ平车以车载整流装置将轨道上的单相（或三相）交流36V整流成直流36V，拖动直流牵引电机使平车运行，直流电机与交流电机相比有不易烧损，起动力矩大，过载能力强的优点。

即使由于轨道绝缘老化等原因，在欠压的工况下仍能可靠工作。

KPD1型为36v低压道轨导电式，其原理为将380v电源通过地面固定降压控制柜降为36v 通到轨道上，再通过平车上的导电装置送入车上的升压变压器，转换为380v驱动电机。

优点：由于不使用电缆，不仅安全，而且不怕烫、不怕砸，使用寿命长，不妨碍交叉运输容易实现遥控和自动化，可以长距离运行。

低压直流电动平车KPDZ型所示电动平车带随车按钮操作，有操作平台KPDZ低压轨道电动平车KPDZ系列电动平车是36V低压轨道供电式电动平车，其工作原理是以轨道滑触线供电。

地面降压变压器控制柜将单相（三相）交流380V降压至单项（三相）36V的安全电压。

经行走轨道（馈电轨道滑触线）馈送给平车，再经车载整流为直流36V。

平车用直流电动机提供电力。

由于不用电缆，故安全可靠，不怕烫，不怕砸，不妨碍交叉运输，易实现遥控和自动化,可以在弯道、环行道甚至岔道上长距离运行，给厂区运输布置的合理化提供有利条件。

但其轨道施工要求高，必须保证轨道绝缘，超过一定的运行距离时轨道应加铜排补偿线。

运行距离较长时还必须增加降压变压器个数。

KPD(S)低压轨道供电电动平车主要技术参数型号KPDKPD-6KPD-10KPD-16KPD-25KPD-40KPD-63KDP-100KPDZKPDZ-6KPDS-10KPDZ-16KPDZ-25KPDZ-40KPDZ-63KDPZ-100KPDZ-160KDPZ-2额定载重量（t） 6 10 16 25 40 63 100 160 2 0 0台面尺寸(mm) 长L 3600 3600 4000 4500 5000 5600 6300 8000820 宽 B 2000 2000 2200 2200 2500 2500 2800 2800280 高H 550 550 600 650 700 850 900 1100125运行速度（m/min）30 30 30 30 25 25 20 202轮距A（mm）2000 2200 2200 2500 2800 3200 3600 4500 4 5 0 0轨内侧距C（mm）1435 1435 1435 1435 1435 1435 1650 2000 20 0 0车轮直径(mm) 400 400 400 500 500 600 700 700 7 0 0底部间隙（mm）50 50 50 60 60 60 60 70 7 0最小转弯半径30 35 50 55 60 80 100 1 0 0电动机型号/功率（KW）KPDJDYP-11-6 JDYP-12-6JDYP-21-6JDYP22-62.23.5 5 7.5KPDSXQ XQ XQ XQ XQ XQXQ2.23.7 5.5 7.5 11 2X7.52X11电源供电方式KPD 单相380V降压到36V经升压变压器到单相交流380V KPDZ 三相380V降压到36V经整流为直流36V推荐钢轨型号P24 P38 P43 QU80 QU100 车轮数量 4 4 4 4 8 8最大轮压（t） 1.91 3.21 4.87 7.5 11.5 16.9 27.6 22.8 2 8 . 5参考重量（t） 3.4 3.72 4.2 6 8.5 11.4 15.2 25.5 3 1 . 5说明：1）其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。
