室外给排水工程概论.ppt

要求； ▪ 充分发挥原有排水设施的作用； ▪ 工程建设中经济方面的要求； ▪ 处理好远期和近期的关系。
第二章 室外给排水工程概述
本章重点:
▪ 介绍了室外给水工程的组成及其作用； ▪ 室外排水工程的组成及其作用； ▪ 城市给水排水工程规划。
室外给水排水工程的主要任务:
▪ 为城镇提供足够数量并符合一定水质标准 的水；并同时把使用后的水（污水、废水） 汇集并输送到适当地点净化处理，在达到 对环境无害化的要求后排入水体，或经进 一步净化后灌溉农田、重复使用。
低于高度小于1/2室内净高。
▪ 地下室泵站：室内地面低于室外地面，低 于高度大于1/2室内净高。
▪ （二）泵站的主要设备 ▪ 水泵及其引水装置、配套电机、配电设备、
起重设备。
§2－2 室外排水工程概述
▪ 一、概述 1、污水的来源 生活污水 工业废水：生产废水、生产污水 雨水
▪ 城市污水是由生活污水与工业废水泄入城 市排水管道后形成的混合污水。
▪ 2、室外排水工程的基本任务 保护环境免受污染；促进工农业生产的发 展；保证人体的健康；维持人类生活和生 产活动的正常秩序。
▪ 3、室外排水工程的主要内容 收集各类污水并及时输送到污水处理厂； 设置处理厂进行污水处理后再排放。
▪ 二、室外排水系统的组成 由排水管道系统和污水处理系统组成
▪ 1、排水管道系统
▪ 污水处理技术按作用原理分为三种： （1）物理处理法（一级机械处理） （2）生物处理法（二级处理） （3）化学处理法（三级处理）
一级处理 （物 理 处 理）
二级处理 （生 物 处 理）
格栅 原污水
初次沉砂池 沉砂池
回流污泥
生物处 理设备
二次沉淀池
沼气利用 污泥消化池
污水流程 污泥流程
污泥浓缩池
▪ 4、按服务对象分：
城市生活给水系统
工业给水系统: 循环系统、复用系统
二、室外给水工程的组成 ▪ 1、取水构筑物：用以从选定的水源取水，
并输送至水厂。 ▪ 2、水处理构筑物：对来自取水构筑物的水
进行处理，以符合用户对水质的要求。
▪ 3、泵站：将所需水量提升到要求的高度。 分为一级泵站（抽取原水）、二级泵站 （输送清水）和设于管网中的增压泵站。
▪ （四）净化工艺流程
▪ 1、地面水的净化工艺流程
▪ 生活饮用水的处理方法：
▪ 混凝-->沉淀-->过滤-->消毒 水的混凝过程：添加混凝剂-->混合-->反 应 水的沉淀形式：平流式沉淀池、斜板沉淀 池、辐流式沉淀池、澄清池。
水的过滤形式：普通快滤池、双层及多层 快滤池、虹吸滤池、 重力式无阀滤池。
▪ 下图所示为以地下水为水源的给水系统：
常凿井取水，因地下水水质良好，一般可省 去水处理构筑物而只需加氯消毒，使给水 系统大为简化。
▪ 以上所示的两个系统称为统一给水系统， 即用同一系统供应生活、生产和消防等各 种用水。目前绝大多数城市采用这一系统。
▪ 对城市中个别用水量大，水质要求较低的 工业用户，可考虑按水质要求分系统（分 质）给水。如下图所示，地下水经消毒后 供生活用水。
▪ 4、输水管渠和管网： 输水管渠：将原水送到水厂，其特点是沿 线无流量分出。 管网：将处理后的水送至各个给水区的全 部管道。
▪ 5、调节构筑物：贮存和调节用水量。
如高位水池、水塔、清水池等。
▪ 泵站、输水管渠、管网、调节构筑物等总 称为输配水系统。
▪ 故给水系统的组成分为三大部分： 取水构筑物（取水工程） 水处理构筑物（净水工程） 输配水系统
▪ 给水系统总体布置的选择，应综合考虑确 定，并进行不同方案的技术经济比较； 工业用水系统的规划设计，考虑复用率的 提高。
▪ 积极采用已验证的经济而先进的新技术、 新工艺、新材料、新设备；
▪ 水源的选择，保证水量的前提下，采用优 质的水源；
▪ 输配水管道工程造价较高，应作多方案比 较；
▪ 应按现行的有关《规范》或《规定》执行。
▪ 下图所示为以地表水为水源的给水系统： 一般情况下，从取水构筑物到二级泵站都 属于水厂范围。
原水 水源
一级泵房
室外给水工程
取水构筑物
水处理厂
自来水 二级泵房
输水管网
(室内给水工程)
生活给水系统 消防给水系统 生产给水系统
污废水
室内排水工程
室外排水工程
室外排水管网
污水厂
屋面雨水
路面雨水
水源或再利用
▪ （三）用户对水质的要求 生活饮用水水质标准： 无色、无臭、无味、不浑浊、无有害物质、 不含传染病菌，必须符合我国现行标准。
▪ 我国于1985年实行的GB5749－85规定了 生活饮用水的水质标准。见附录（Ⅰ－2）
▪ 工业用水水质标准： 各种企业对水质有不同的要求，应进行调 查研究，按生产实际确定用水水质标准及 净化工艺。
是收集和输送废水的设施。
它包括排水设备、检查井、管渠、污水提 升泵站等工程设施。
▪ 2、污水处理系统
是处理和利用废水的设施。
它包括城市及工业企业污水处理厂、站中 的各种处理构筑物等工程设施。
▪ 三、排水系统的制式
▪ 1、合流制 ： 生活污水、工业废水、雨水用一个排水管 渠系统汇集和输送。
按汇集后的处理方式不同分为： 直泄式合流制
▪ 2、地面水取水构筑物 固定式取水构筑物： 岸边式、河床式、斗槽式、潜水式 移动式取水构筑物： 浮船式、缆车式
▪ 以下是地下水取水构筑物图例
以下是地面水取水构筑物图 (固定式)
▪ 地表水取水构筑物图例(移动式)
▪ 四、净水工程
（一）作用：净化水质，使水质达到用水标 准。
▪ 二、城市排水工程规划 1、城市排水工程规划的任务：
▪ 估算城市的各种排水量； ▪ 拟订城市污水、雨水的排除方案； ▪ 污水处理与利用的方法，污水处理厂、出
水口位置的选择； ▪ 排水系统的平面布置； ▪ 估算城市排水工程的造价及年经营费用。
2、城市排水工程规划的原则： ▪ 满足城市整体方面的要求； ▪ 符合环境保护的要求； ▪ 充分发挥城市排水系统的功能，满足使用
污泥利用 脱水和干燥设备
常用城市污水处理流程
▪ 城市污水处理的基本方法：
▪ 一级处理
用物理方法去除污水中呈悬浮状态的固体 污染物质。
▪ 二级处理 作用：大幅度去除污水中呈现胶体和溶解 状的有机污染物质。
常用生物处理法（好氧法、厌氧法）： 利用微生物的生命活力，将污水中的有机 物分解氧化为稳定的无机物，使污水得到 净化。
▪ 沿城市街道布置 ，避免穿越河道、铁路、 地下建筑及其障碍物；
▪ 污水管的水力坡度和地面坡度尽量一致； 管道布置应简捷。
▪ 检查井设置：坡度改变处、转弯处、管径 改变处、支管接口处。
▪ 管道材料： 混凝土、砖砌渠道及涵洞、混凝土管、预 应力混凝土管、铸铁管。
▪ 五、室外排水构筑物 ▪ 检查井 ▪ 跌水井 ▪ 雨水口 ▪ 出水口 ▪ 化粪池
▪ 六、污水处理
▪ 污染指标：有毒物质、有机物质、固体物 质、Ph值、颜色、气味、温度。
▪ 生活污水的成分和特征：含有碳水化合物、 蛋白质、氨基酸、脂肪等有机物，可作肥 料；含有大量的细菌和寄生虫卵、致癌菌。
▪ 生产污水的成分和特征：生产工艺不同使 其成分和危害性有所不同。
▪ 经处理后的污水其最后出路有： 排放水体；灌溉农田；重复使用。
水的消毒方法：物理消毒法、化学消毒法 目前广泛采用的方法是氯消毒法。
▪ 2、地下水的净化工艺流程
▪ 因其水质较ቤተ መጻሕፍቲ ባይዱ而无需进行沉淀过滤处理， 只需消毒即可。
▪ 五、输配水工程 包括：输水管道、配水管网、调节构筑物
▪ 输水管：从水厂到配水管网的管线。 作用：主要传输水量，沿线不接用户管。
▪ 配水管网： 作用：将输水管送来的水分配到用户。 组成：干管、分配管、接户管 管网布置形式：枝状管网、环状管网
▪ （二）水源的选择 应有足够的水量，以满足城市用水要求； 水源的水质应良好； 综合考虑国民经济其他部门的用水（如农 田灌溉等）； 有多个水源时，对于生活用水应首选地下 水为水源；
▪ 选择地面水源时，先考虑天然江河、湖泊 水，其次是筑坝蓄水；
▪ 保证安全供水。
▪ （三）取水构筑物 1、地下水取水构筑物 管井、大口井、渗渠、辐射井
估算城市总用水量； 制定给水系统的组 成； 选择水源，确定取水位置和取水方式； 选择水厂位置及水质处理方法； 输配水管 道布置、估算管径和水泵提升能力；给水 方案比较、各方案的论证、估算工程造价 和年经营费、选定方案。
▪ 2、城市给水工程规划的原则
▪ 保证供应所需水量；
▪ 正确处理城镇、工业、农业用水的关系； 应按近期设计、考虑远期发展、远近期结 合；

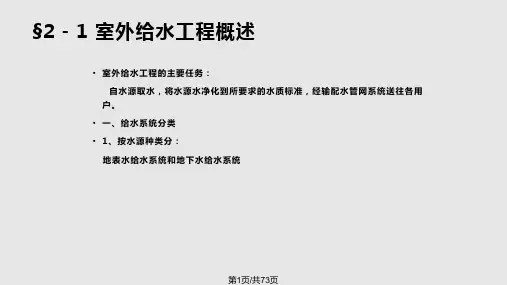

§2－1 室外给水工程概述
▪ 室外给水工程的主要任务： 自水源取水，将水源水净化到所要求的水
质标准，经输配水管网系统送往各用户。 ▪ 一、给水系统分类 ▪ 1、按水源种类分：
地表水给水系统和地下水给水系统
▪ 2、按供水方式分： 自流系统（重力供水） 水泵供水系统（压力供水） 混合供水系统
▪ 3、按使用目的分： 生活饮用给水系统 生产给水系统 消防给水系统
▪ 调节构筑物 类型：水塔、高地水池、清水池 作用：调节供水量与用水量之间的不平衡 状况。
①调节供水能力，稳定水压，（供水量>用 水量时,……）②改善水泵运行状况，(水流 的稳定运行，可使水泵节电。)
▪ 六、泵站 （一）泵站分类： ▪ 1、按在给水系统中的作用分 ▪ 一级泵站：直接从水源取水，并将原水输
▪ 也有因水压要求不同而分系统（分压）给 水，如下图所示，由同一泵站3内的不同水 泵分别供水到水压要求高的高压管网4和水 压要求低的低压管网5，以节约能量消耗。
▪ 三、水源及取水工程
