单相费控智能电表的原理及设计

题目：探究zy288型单相费控智能电能表原理一、前言在现代社会，电能表作为用电行为的计量工具，扮演着重要的角色。

而随着科技的发展，智能电能表在电力行业中得到了广泛的应用。

本文将着重探讨zy288型单相费控智能电能表的原理，以期能更深入地理解这一领域。

二、zy288型单相费控智能电能表概述zy288型单相费控智能电能表是一种应用广泛的电能表类型，具有费控功能，并且拥有智能化的特点。

它采用了先进的电子技术和微处理器技术，能够实现用电数据的精准测量和远程控制。

在使用过程中，用户可以通过预付费方式进行电能的和使用，从而充分发挥了电费的预付、自动计量等功能。

三、zy288型单相费控智能电能表原理1. 电能表的计量原理在zy288型单相费控智能电能表中，电能的计量原理是至关重要的。

该电能表通过采用电子脉冲计量技术，采集电能脉冲信号，并通过微处理器进行处理和计算，最终得到用电量的准确数值。

在这一过程中，电能表需要实时监测电压、电流等参数，并对电能进行分步计量，以确保计量精度和稳定性。

2. 费控原理zy288型单相费控智能电能表具有费控功能，其原理是通过预付费模式来控制用户的用电量。

在用户电能时，电能表会将的电能额度存储在用户的电能表中，随着用户的用电行为，电能表会实时扣除相应的电能量。

当用户的电能余额不足时，电能表会自动切断用电，直至用户进行下一次充值为止。

3. 智能化原理zy288型单相费控智能电能表的智能化原理主要体现在其远程通信和控制功能上。

通过通信模块的支持，电能表可以实现与上位机的远程通信，包括数据传输、远程控制等功能。

这种智能化的设计使得电力管理更加便利和高效。

四、总结与展望通过本文的探讨，我们对zy288型单相费控智能电能表的原理有了更深入的理解。

该电能表通过电能的计量、费控和智能化功能，实现了对电能的精准管理和控制。

在未来，随着智能电能表技术的不断发展，相信它将在电力行业中发挥越来越重要的作用。

ddzy288型单相费控智能电能表原理【原创实用版】目录1.单相费控智能电能表的概述2.单相费控智能电能表的工作原理3.单相费控智能电能表的性能指标4.单相费控智能电能表的设计思路及预期效果5.结语正文一、单相费控智能电能表的概述单相费控智能电能表是一种用于计量额定频率为 50Hz 的交流单相有功电能的设备，它实现了先付费后用电的管理功能。

这种电能表采用了国外先进的专用大规模集成电路和 SMT 工艺制造，关键元器件均采用国外知名品牌的低功耗、长寿命器件。

整机设计采用了多种抗干扰技术，提高了产品的可靠性和使用寿命。

数据显示采用大屏幕中文液晶，便于抄表。

本费率计量，可存储上 12 个结算日总电能和各费率的电能数据，具有事件记录功能。

支持 6 个年时区、2 个日时段表、12 个日时段、4 种费率。

同时还具有红外和 RS485 通讯功能，可实现远程抄表，通讯规约遵循 DLT645-2007。

二、单相费控智能电能表的工作原理单相费控智能电能表的工作原理主要是由两个功能模块组成：一是测量系统，二是专用电路处理系统。

测量系统将测量的功率经 VF 变换后，将脉冲信号送至专用电路。

用户购电时，软件系统根据用户的购电信息生成一组含加密数据的信息写入卡中，用户插卡后，电表将卡上的信息解密后读入电表中，完成了电量的传递，用户电量用完后电表自动停止供电。

三、单相费控智能电能表的性能指标单相费控电能表的性能指标符合 GBT17215.321-2008 和GBT18460.3-2001 标准。

产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多时段计量。

四、单相费控智能电能表的设计思路及预期效果单相费控智能电能表的设计思路预期效果包括以下几点：1.可实现远程预付费和抄表，以及本地费控模式和远程费控模式的灵活切换，使较好地满足电能计量与结算需求。

2.采用了安全认证和指纹识别，数据的安全性高。

3.LCD 液晶显示屏可显示电量、电压、电流、功率因数等数据，同时可通过 485 通信单元或载波通信单元实现抄表，即实现三种不同的抄表方式。

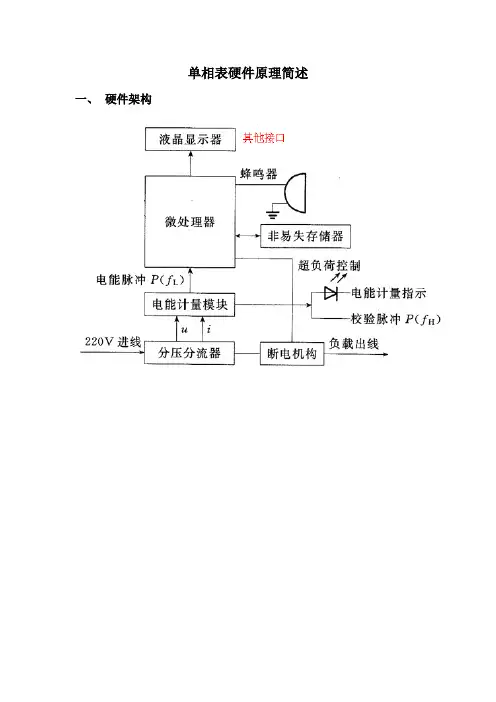

单相表硬件原理简述一、硬件架构二、电压采样电压采样电路是使用电阻分压三、电流采样单相电表电流采样使用锰铜采样用这个电阻来测量该电阻所在线路的电流，原理很简单，就是欧姆定律。

电路中串联电阻，电流不会发生变化，那么测出串入电阻的电压就得到了电流。

因为在电路中，检测的都是电压信号，不能检测到电流信号！所以采用这种方法测试电流。

四、变压器电源回路压敏电阻：抑制电路过电压。

热敏电阻：抑制电路过电流。

压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。

利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。

热敏电阻：对热敏感的半导体电阻。

其阻值随温度变化的曲线呈非线性。

按照温度系数不同分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。

热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。

正温度系数热敏电阻器（PTC）在温度越高时电阻值越大，负温度系数热敏电阻器（NTC）在温度越高时电阻值越低，它们同属于半导体器件。

五、继电器回路继电器接在火线上六、计量芯片电源回路1、半波整流半波整流是利用二极管的单向导电性进行整流的最常用的电路，常用来将交流电转变2、电解电容电解电容器特点是额定的容量可以做到非常大经过整流桥以后的是脉动直流，波动范围很大。

后面一般用大小两个电容，大电容用来稳定输出，电容两端电压不能突变，因此可以使输出平滑，小电容是用来滤除高频干扰的，使输出电压纯净，电容越小，谐振频率越高，可滤除的干扰频率越高容量选择：一般大电容滤低频波,小电容滤高频波。

可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.七、485电源回路全波整流是一种对交流整流的电路。

在这种整流电路中，在半个周期内，电流流过一个整流器件（比如晶体二极管），而在另一个半周内，电流流经第二个整流器件，并且两个整流器件的连接能使流经它们的电流以同一方向流过负载。

单相智能电能表设计近年来，智能电能表作为现代电力系统中的重要组成部分，逐渐受到人们的关注和重视。

单相智能电能表起到了电能计量和数据采集的作用，具备了遥程抄表、遥程控制、需量管理等功能。

本文将探讨单相智能电能表的设计原理和关键技术。

一、设计原理单相智能电能表的设计原理主要分为电能计量和通信采集两部分。

电能计量：智能电能表通过当前电流和电压的采样，经过一系列运算处理，得到有功功率、无功功率和视在功率等计量参数。

其中，有功功率通过乘积表算法得到，无功功率通过反相积分算法和功率因数得到，而视在功率则是有功功率和无功功率的矢量和。

通信采集：智能电能表通过内部集成的通信模块和遥程服务器进行数据传输。

通信模块可以选择有线通信或无线通信，有线通信主要包括RS485、Modbus等协议，无线通信则主要接受GPRS、NB-IoT等技术。

通过通信模块，智能电能表可以实现数据的遥程抄表、遥程控制、需量管理等功能。

二、关键技术1. 电流、电压采样技术：智能电能表需要对电流和电压进行采样，以得到准确的计量参数。

为了提高采样的精度，设计中常接受电流互感器和电压互感器，以降低对系统的干扰和安全隐患。

2. 运算处理技术：基于采样得到的电流、电压数据，通过一系列的运算处理，可以得到准确的有功功率、无功功率和视在功率等计量参数。

为了提高运算处理的速度和精度，可以接受DSP（Digital Signal Processor）等专用芯片进行计算。

3. 通信技术：通信模块是实现智能电能表遥程抄表、遥程控制、需量管理等功能的关键。

有线通信模块可选择RS485总线和Modbus协议进行数据传输，无线通信模块则可以选择GPRS、NB-IoT等技术进行数据传输。

通过通信模块，智能电能表可以与遥程服务器进行数据交互。

4. 数据安全技术：为了保证数据的安全性和防止黑客攻击，智能电能表需要在通信过程中加密数据、验证数据的完整性，并设置访问权限等措施，确保系统的稳定和可靠。

单相智能电表【篇一】单相智能电表的组成和工作原理单相智能电表是一种具有智能化功能的电力计量设备，它能够实时采集电力信息并进行在线监测、统计和管理，为用户提供准确、可靠的用电数据，同时也为电力管理部门提供良好的数据支持。

那么单相智能电表是如何实现这些功能的呢？本文将为您介绍单相智能电表的组成和工作原理。

1. 单相智能电表的组成单相智能电表一般由电测电路、信号处理单元、通讯模块和数据存储模块等主要部分组成。

具体来说，其主要组成包括以下几个方面：（1）电测电路电测电路是单相智能电表中最重要的组成部分，它能够实现电压、电流、功率等电参数的实时采集和测量，采集到的数据将被传输到信号处理单元进行处理和分析。

（2）信号处理单元信号处理单元一般由微处理器、存储器、时钟和算法等组成，其主要功能是实现电能计量、数据存储和通信控制等操作，同时也能够对电力数据进行分析和管理。

（3）通讯模块通讯模块使单相智能电表具有了远程通讯功能，其主要作用是与能源管理系统进行数据交换，实现电表数据的传输和远程抄表、管理等操作。

通讯模块的类型包括GPRS、CDMA、以太网等多种形式。

（4）数据存储模块数据存储模块是单相智能电表中用来存储电力数据和用户信息的部分，常用的存储容量为512KB。

2. 单相智能电表的工作原理单相智能电表的工作原理可以归纳为三个步骤：采集电力数据、处理电力数据和控制电力数据。

（1）电力数据采集单相智能电表的电测电路可以对电压、电流、功率等电参数进行实时采集和测量，采集到的数据将被传输到信号处理单元进行处理和分析。

（2）电力数据处理信号处理单元能够对电力数据进行防伪验证、电能计量、数据存储和通信控制等操作，同时也能够对电力数据进行分析和管理。

（3）电力数据控制通过通讯模块，单相智能电表可以与能源管理系统进行数据交换，实现电表数据的传输和远程抄表、管理等操作，也可以通过关机指令、限流指令等方式对电能进行控制，以确保电网的安全和稳定。

单相智能电表设计方案首先，为了实现准确的电能计量，我们需要选用高精度的电能表芯。

这个芯片应该能够测量电流、电压和功率因数，并结合运算，实时计算出功率和电能的值。

我们可以选择一款集成度高、精度高、功耗低的芯片，比如TI的MSP430系列芯片。

此外，还应加入防止非法盗电的措施，例如使用高精度的电流互感器检测负载变化，当检测到异常的用电情况时，及时报警或停电。

其次，为了实现通信功能，我们可以选择无线通信和有线通信两种方式。

无线通信可以采用常见的蓝牙、Wi-Fi或NFC等协议，使得电表能够与用户的手机或电脑进行数据交互。

有线通信可以采用RS-485、以太网等方式，使得电表能够与电力公司的数据采集终端或用户的集中管理系统进行通信。

这样一来，电表就可以及时上传用电数据，电力公司或用户就可以远程实时监测用户的用电情况，并进行用电计费和管理。

另外，为了实现数据处理和显示功能，我们可以在电表内部集成一块处理器和显示屏。

处理器可以处理来自电表芯片的原始数据，并计算出有用的用电参数，比如电流、电压、功率、功率因数等。

它还可以将计算出的数据进行存储和处理，比如存储用电数据的历史记录、进行用电特征分析等。

显示屏可以显示当前的用电参数和历史数据，以及一些警告或提示信息，比如电量超标、功率过载等。

此外，还可以设计一个简单的操作界面，供用户设置一些用电限制或查询用电信息。

最后，为了提高电表的可靠性和安全性，我们可以在电表内加入一些保护设备和防护措施。

比如，可以加入过流保护、过压保护、欠压保护等电气保护设备，以防止因负载过大或电源波动而导致电表的损坏或误差。

此外，还可以加入密码锁、防篡改电路等防护措施，以阻止非法操作和数据篡改。

综上所述，单相智能电表的设计方案主要包括电能计量、通信、数据处理和显示等功能。

通过选择合适的芯片、通信方式、处理器和显示屏，加入保护装置和防护措施，可以设计出一款性能稳定、功能全面、安全可靠的单相智能电表。

单相智能电表原理
单相智能电表是一种可以实现计量、采集和通信功能的电能计量设备。

其主要原理包括采集电能、进行计量和通信功能。

首先是采集电能的原理。

单相智能电表通过连接在电路中的电流互感器和电压互感器来采集电路中的电流和电压信息。

电流互感器将电流转换为相应的信号，而电压互感器则将电压转换为相应的信号。

这些信号被输入到电表的采集电路中，经过放大和滤波等处理后，转换为数字信号。

其次是进行计量的原理。

单相智能电表在采集电路中使用电流互感器和电压互感器采集到的信号进行计量。

通过对信号进行数字转换，可以得到电流、电压、功率等相关参数的数值。

这些参数可以用于计量电能的消耗。

最后是通信功能的原理。

单相智能电表通过内置的通信模块实现与外部通信的功能。

通信模块可以接收和发送数据，实现与用户和电力公司的信息交互。

通过通信功能，电表可以及时采集并传输电能数据，实现远程监控和管理，以及实时计费等功能。

总之，单相智能电表通过采集电能、进行计量和通信功能，实现了对电能的计量和管理。

其采集电路可以采集电流和电压信息，进行计量的过程可以得到电能的相关参数，而通信功能可以实现电能数据的传输和管理。

智能电表的设计与实现随着科技的不断进步，智能电表在现代生活中扮演着越来越重要的角色。

它不仅为用户提供了方便的用电管理方式，同时也为电力公司提供了更精确的计费手段。

本文将探讨智能电表的设计和实现，旨在揭示其背后的技术原理和应用前景。

1. 智能电表的工作原理智能电表是一种通过现代计算机技术与电力系统结合的新型电能计量装置。

它通过电流传感器和电压传感器采集用户用电信息，并将这些数据传输到数据中心进行处理。

智能电表内部集成了微处理器和通信模块，使得它能够实现精确计量和远程通信功能。

在使用智能电表的过程中，首先需要将电表与电力系统连接，并确保其正常供电。

智能电表采用数字化技术对电能进行采样和计量，通过对电流和电压信号的采样，可以实时测量出用户的用电量，并将这些数据存储在内部的储存器中。

同时，智能电表还可以通过通信模块将数据发送到数据中心，实现远程抄表和计费功能。

2.智能电表的设计要点在设计智能电表时，需要考虑以下几个要点：2.1 高精度的电流和电压采样为了保证计量的准确性，智能电表需要具备高精度的电流和电压采样能力。

采用高性能的传感器和模数转换器可以提高采样的精度。

此外，还需要考虑电源的稳定性和噪声对采样结果的影响。

2.2 数据安全和隐私保护智能电表存储了用户的用电信息，因此数据的安全和隐私保护是非常重要的。

采用加密算法和安全通信协议可以保护用户数据的机密性和完整性。

此外，还可以通过访问控制和身份验证等手段防止非法操作和数据泄露。

2.3 通信技术的选择智能电表的通信模块可以选择有线或无线通信技术，如RS485、GPRS、NB-IoT等。

选择合适的通信技术可以提高通信的稳定性和可靠性。

同时还需要考虑通信模块的功耗和成本等因素。

2.4 远程控制和管理功能智能电表不仅可以实现远程抄表和计费，还可以具备远程控制和管理功能。

例如，用户可以通过手机App或网页端实时监测自己的用电情况，并对电器进行远程控制。

电力公司可以通过远程管理平台对电网进行实时监测和维护，提高供电质量和运行效率。

一、概述随着科技的不断进步和智能化的发展，智能电能表作为一种新型的电能计量设备，在能源计量领域得到了广泛的应用。

其中，ddzy3-z单相费控智能电能表作为一种具有费控功能的智能电能表，在用户用电管理和节能减排方面具有重要的意义。

本文将重点介绍ddzy3-z单相费控智能电能表的工作原理，以帮助读者更好地理解其工作机制。

二、ddzy3-z单相费控智能电能表的结构1. 电能表外观结构：ddzy3-z单相费控智能电能表的外观通常包括表盖、表底、端子罩、显示屏等部件。

表盖安装在表底上，端子罩则用来安装电能表的接线端子，显示屏用来显示电能表的各种信息。

2. 电能表内部结构：ddzy3-z单相费控智能电能表内部主要包括电能计量模块、通讯模块、控制模块、显示模块等部件。

其中，电能计量模块用于实现电能的准确计量，通讯模块用于实现电能表与外部系统的数据通讯，控制模块用于实现电能表的各项控制功能，显示模块用于向用户展示相关信息。

三、ddzy3-z单相费控智能电能表的工作原理1. 电能计量功能：ddzy3-z单相费控智能电能表通过电能计量模块实现了对电能的准确计量。

当电能通过电能表时，电能计量模块会对电能进行采样、运算和积分处理，从而得出准确的电能使用量。

电能表还会记录用电时间、功率因数、负荷曲线等相关信息，为用户提供详尽的用电数据和分析。

2. 费控功能：ddzy3-z单相费控智能电能表具有预付费功能，用户需要先购物电能并通过特定方式输入到电能表中，电能表会相应地将购物的电能量充值到用户账户。

当用户用电时，电能表会根据用户的用电情况实时抠减账户中的电能余量，并提醒用户及时充值。

这种费控功能有效地约束了用户的用电行为，促进了用电的合理和节约。

3. 数据通讯功能：ddzy3-z单相费控智能电能表通过通讯模块实现了与外部系统的数据通讯。

通过该功能，用户可以通过特定的通讯方式查询电能表的用电情况、费用余额、电能数据等信息。

电能表也可以接收外部指令，实现远程控制、数据采集等功能。

DDZY105型单相远程费控智能电能表使用说明书一、概述DDZY105型单相远程费控智能电能表，是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。

该电能表采用了超大规模数字信号处理芯片、永久保存信息的存贮器、485通讯、载波通讯和红外通讯、大画面宽温液晶显示等先进技术。

电能表采用了先进的SMT表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、美观适用,具有较高的绝缘强度和耐腐蚀性。

该表集众多功能于一体，具有电能量计量、信息存储及处理、实时监测、信息交互等功能。

二、依据标准和规范该智能电能表设计、测试、制造均符合或超过国家标准和电力行业标准。

● GB/T 15284—2002 《多费率电能表特殊要求》● GB/T 17215.321—2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》● GB/T 17215.211—2006 《交流电测量设备通用要求试验和试验条件-第11部分：测量设备》● GB/T 15464—1995 《仪器仪表包装通用技术条件》●《广东电网公司RS-485接口单相电子式电能表通讯规约（第二版）》● DL/T 614—2007 《多功能电能表》● DL/T 645—2007 《多功能电能表通信协议》● DL/T 566－1995 《电压失压计时器技术条件》● Q/GDW 205—2008 《电能计量器具条码》● Q/GDW 354—2009 《智能电能表功能规范》● Q/GDW 355—2009 《单相智能电能表型式规范》● Q/GDW 364—2009 《单相智能电能表技术规范》● Q/GDW365—2009 《智能电能表信息交换安全认证技术规范》三、工作原理3.1 工作原理说明智能电表工作时，电压、电流经传感器件转换为采样信号通过滤波处理后送入计量芯片，计量芯片将能量信号转化为脉冲信号送到CPU进行电量脉冲采集，电量累计和各项计算分析处理，其结果保存在数据存贮中；同时CPU完成红外、485通讯、LCD显示等功能处理。

单相智能电表是一种用于测量和记录电能消耗的设备，它具有智能化的功能，可以实现远程抄表、数据传输和电能管理等功能。

其原理主要包括以下几个方面：
1. 电流测量：智能电表通过电流互感器或电流变压器将电流信号转换为低电平信号，然后通过放大电路进行放大，最后通过模数转换器将模拟信号转换为数字信号。

2. 电压测量：智能电表通过电压互感器或电压变压器将电压信号转换为低电平信号，然后通过放大电路进行放大，最后通过模数转换器将模拟信号转换为数字信号。

3. 功率计算：智能电表通过将电流和电压信号相乘，得到瞬时功率值。

然后通过积分电路将瞬时功率值累加，得到累计功率值。

4. 数据处理：智能电表内部有一个微处理器，用于处理测量到的电流、电压和功率数据。

微处理器可以进行数据校正、数据存储和数据传输等操作。

5. 通信功能：智能电表通常具有通信接口，可以通过有线或无线方式与上位机或数据中心进行通信。

通过通信功能，可
以实现远程抄表、数据传输和电能管理等功能。

总之，单相智能电表通过测量电流和电压信号，并进行功率计算和数据处理，实现对电能消耗的测量和记录。

同时，它还具有智能化的功能，可以实现远程抄表、数据传输和电能管理等功能。

目录第一章绪论 (5)1.1电能计量装置在发、供、用电中的地位 (5)1.2电能计量装置和经济以及商品的关系价值 (6)1.3国内、国外电能计量装置的发展历程 (6)第二章工作原理 (8)2.1 电源 (8)2.2 计量电路 (9)2.3 CPU (9)2.4 跳闸控制和继电器 (10)2.5 液晶 (11)2.6 贮存单元 (12)2.7 实时时钟 (12)2.8 RS485 (12)2.9 红外 (13)第三章性能指标与功能 (14)3.1 技术特性 (14)3.2 功能 (15)第四章工艺流程 (17)4.1 外形 (17)4.2 电路板与表壳端子的连接 (19)4.3 各功能模块在电路板上的分布 (20)4.4 工艺制程、工序： (21)结论 (24)参考文献 (25)第一章绪论电能计量装置是一种特殊的测量仪器，记录用电量的多少。

生活中常用的计量设备是：仪表和电压的支撑作用，电流互感器。

随着微电子技术的飞速发展，使得采纳应用单片型微控制器和大规模集成型电量计量芯片设计的电度表在日益普及，同时促进了能源计量技术和稳定性能长足的发展。

对能源计量的要求越来越高的使用者，不仅要求电表性能的相对稳定、测量准确，这还需要能量值的显示，即用户可以直观地看到计量的工作状态和用电负荷以及其他相关资料;本机还需要单相电能表的辅助，以实现低功耗，高质量和高可靠性，另一个需要具有的重要功能是掉电保护计费。

功能测量表显著功能，如：有功功率显示屏，显示无功功率，功率因数显示，当前的显示，电压显示。

单相费控智能电能表是一种新型电能表，它由测量单元，数据处理单元等组成，具有电能计量，信息存储及处理，实时监测，自动控制，信息交换等功能。

相比传统的电能表，单相费控智能电能表除了基本的测量功能，智能电能表是全电子式电能表，具有硬件时钟，并且支持双向计量一个完整的通信接口。

除了支持双向计量还具有电量自动采集、分阶级电价、分时段电价、冻结电量、控制电能、监测使用等功能，同时具有高可靠性、高安全等级以及特大存储容量等特点。

国网单相智能电能表设计概要随着电子技术的迅速发展和不断成熟，电子式电能表在我国得到了广泛的使用，成为主要的电能量贸易结算器具，在电网技术由自动化向智能化方向发展的趋势下，电子式电能表将向智能电能表过渡。

智能电能表在电能量计量的基础上具有信息存储及处理、实时监测、自动控制、信息交互等功能，数据安全传输和存储是实现以上功能的基础，因此如何保证信息传递、信息保存的安全性已经成为智能电能表的关键性因素。

1智能电能表基本架构1.1基本架构（1）硬件架构智能电能表在硬件上主要包括电压/电流采样电路、计量单元、中央控制单元（MCU）、电源模块、存储单元、控制回路、红外通信、IC卡接口、安全论证单元等部分组成，其中数据安全防护重点为数据存储区和通信接口。

在数据存贮方面，采用FLASH芯片和EEPROM两种芯片，FLASH芯片容量大，成本较低，但擦写次数一般为10万次，所以主要存储负荷曲线、事件记录等历史数据；EEPROM芯片单片存贮容量较小，价格相对较高，但一般存储电量、金额以及表计的设置参数等重要数据。

在对外通信接口方面，红外通信接口、485通信接口、CPU 卡接口以及以窄带载波，其它近距离无线和无线公网为主的其他通信接口,暂不考虑。

电压采样电流采样计量芯片MCU单元存储单元控制回路485接口电源模块实时时钟通讯单元功率脉冲输出红外通信Lc卡接口LC D显示操作接口图1 智能电能表硬件框图（2）功能架构智能电能表以电能量计量、信息存储及处理、实时监测、自动控制、信息交互功能为特征，根据国网公司的要求，有以下功能：计量功能：正确计量正反向总有功电量，并单独存储；费率时段：正确计量各费率时段有功电量和总有功电量；数据存储和冻结功能：存储结算日或按照约定的时间或时间间隔的总电能、各费率电能、需量等信息；事件记录：存储失压、失流、断相、开盖、远程控制等事件发生时间、结束时间和相应的电能量数据；停电抄表：可通过按键、红外方式唤醒显示，背光灯点亮，可支持红外抄表；通信功能：具有RS485、红外通讯接口、载波三种通信方式，通信协议采用DL/T645系列及其国网公司颁布的增补通信协议，并且三个通信通道在硬件上、软件上完全独立；预付费功能：按照预售给用户的电费或电量值，在用完以后自动切断用电的功能。

ddzy288型单相费控智能电能表原理摘要：一、单相费控智能电能表简介二、单相费控智能电能表工作原理1.测量系统2.专用电路处理系统三、单相费控智能电能表设计思路与特点1.远程预付费和抄表2.安全认证和指纹识别3.LCD液晶显示屏与多种通信方式4.故障报警与电量过低报警5.防偷电单元正文：ddzy288型单相费控智能电能表是一款应用于家庭和商业场所的智能电表，它具有先付费后用电的管理功能。

这款电能表的工作原理主要涉及两个功能模块：测量系统和专用电路处理系统。

测量系统是电能表的核心部分，它对被测交流电压和电流进行高精度采样，然后将采样信号送至专用电能计量芯片。

在这个芯片中，采样信号经过一系列数字处理，最终转换成与有功功率成正比的脉冲频率信号。

这个信号将被发送至微处理器，进行后续的电量计算和费率分时累加。

专用电路处理系统负责处理电能表的数据显示、远程通信和费控功能。

数据显示部分采用大屏幕中文液晶，方便用户读取电量、电压、电流等信息。

远程通信部分则支持红外和RS485通讯功能，可实现远程抄表和远程费控。

费控功能则通过预先设置的费率策略，实现电量的精细化管理。

在设计思路和特点方面，ddzy288型单相费控智能电能表注重用户体验和用电安全。

它不仅能实现远程预付费和抄表，还具有本地费控和远程费控模式的灵活切换，满足电能计量与结算需求。

为了保障数据安全，电能表采用了安全认证和指纹识别技术。

此外，它还具备故障报警和电量过低报警功能，便于管理人员及时发现问题，提高电表运行的可靠性。

总之，ddzy288型单相费控智能电能表凭借其先进的计量原理、实用的设计思路和丰富的功能特点，为用户提供了便捷、安全的用电体验。

单相费控智能电能表的原理及应用The Principle and Application for Pre payment Single -phase Sm art Elec tricity Meters江宇红(武汉市计量测试检定研究所,湖北武汉430050)摘 要:针对智能电表在安装使用过程中存在的一些质疑,本文介绍了智能电表的基本原理和主要功能,以利于智能电表的推广使用。

关键词:智能电表;费控;原理功能1 前言智能电表作为智能电网建设的重要基础设备,对于电网实现信息化、数字化、自动化和互动化具有重要支撑作用,与智能电网发展相联系,其基本功能是提高电力企业的经营效率、促进节能减排,增强电力系统的稳定性。

与传统的电能表相比,智能电表除了基本计量功能外,还具备以下功能:一是能够实现双向计量,支持分布式能源用户的接入;二是具备阶梯电价、预付费及远程通断电功能,支持智能需求管理;三是可以实时监测电网运行状态、电能质量和环境参量,支持智能用电用能服务;四是具备异常用电状况在线监测、诊断、报警及智能化处理功能,满足计量装置故障处理和在线监测的需求等。

目前,我国包括北京、上海、武汉、杭州、合肥等城市已陆续开始安装使用单相费控智能电能表。

但在安装使用过程中,部分居民出现了一些误解和顾虑。

今年初,就出现了上海、杭州、合肥等地少数居民质疑智能电表质量,向计量部门投诉,经计量部门检测是符合计量检定规程的现象。

为何会出现本该节能的智能电表成为/电费剥削者0现象,主要是因为电力公司缺乏宣传普及使用常识,只是简单的/一安了之0。

因此,本文针对这个问题,介绍单相费控智能电能表的原理及应用。

2 工作原理被测交流电压和电流经过高精度采样后送到专用电能计量芯片经过一系列数字处理后,转换成与有功功率成正比的脉冲频率信号送给微处理器,微处理器将脉冲信号依据时段费率进行分时累加,得到总电量和各费率电量,结果保存到数据存贮器中。

微处理器同时完成显示和与外部进行信息交换的功能,其原理框图如图1所示。

单相智能电能表工作原理及费控功能的实现（可编辑）单相智能电能表工作原理及费控功能的实现甘肃电力技术单相智能电能表工作原理及费控功能的实现王明俭甘肃甘南供电公司甘肃省兰州市【摘要】智能电能表具有测量精度高、稳定性好、可靠性高、过载能力强、功能丰富、环保节能等优点,已在甘肃全省推广应用。

详尽介绍了智能电能表的工作原理及费控功能的实现,为先付费后用电提供了技术支持,以利于智能电表的推广使用。

【关键词】智能电能表费控功能负荷控制引言智能电能表费控功能的实现智能电能表作为智能电网建设的重要基础设智能电能表费控功能的实现分为本地费控和远备,是实现双向互动智能用电的重要组成部分,对程费控两种方式。

本地费控方式通过卡、射频于电网实现信息化、数字化、自动化和互动化具有卡等固态介质实现,具有两套费率时段,可通过预蘑要支撑作用。

与智能电网发展相联系,其基本功先设置时间实现两套费率时段的自动切换,可以在能是提高电力企业的经营效率、促进节能减排,增电能表内进行电费实时计算;远程费控方式通过公强电力系统的稳定性,满足国家电网公司电力用户网、载波等虚拟介质和营销系统远程售电系统用电信息采集系统全覆盖、全采集、全预付费的建实现,电费计算在营销系统远程售电系统中完设要求。

与传统的电能表相比,智能电表除了基本成。

对用户供电的控制是通过智能电能表输出控制计量功能外,还具备以下功能:一是能够实现双向信号,来控制负荷开关的开关状态实现的。

计量,支持分布式能源用户的接入;二是具备阶梯 . 本地费控智能电能表电价、预付费及远程通断电功能,支持智能需求管本地费控智能电能表在电能表内进行电费实时理;三是可以实时监测电网运行状态、电能质量和计算,其主要功能包括:?当剩余金额小于或等于环境参量,支持智能用电用能服务;四是具备异常设定的报警金额时,电能表能以声、光或其他方式用电状况在线监测、诊断、报警及智能化处理功能, 提醒用户;透支金额应实时记录,当透支金额低于满足计量装置故障处理和在线监测的需求等。
