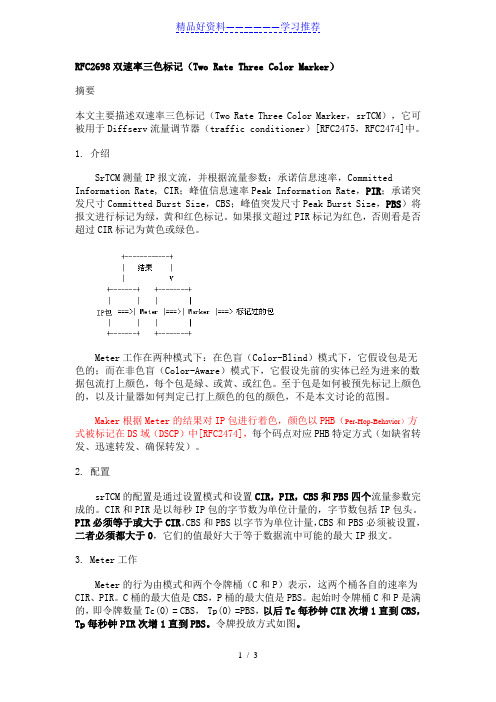

RFC2698双速率三色标记（Two Rate Three Color Marker）
摘要
本文主要描述双速率三色标记（Two Rate Three Color Marker，srTCM），它可被用于Diffserv流量调节器（traffic conditioner）[RFC2475，RFC2474]中。
1. 介绍
SrTCM测量IP报文流，并根据流量参数：承诺信息速率，Committed Information Rate, CIR；峰值信息速率Peak Information Rate，PIR；承诺突发尺寸Committed Burst Size，CBS；峰值突发尺寸Peak Burst Size，PBS）将报文进行标记为绿，黄和红色标记。如果报文超过PIR标记为红色，否则看是否超过CIR标记为黄色或绿色。
Meter工作在两种模式下：在色盲（Color-Blind）模式下，它假设包是无色的；而在非色盲（Color- Aware）模式下，它假设先前的实体已经为进来的数据包流打上颜色，每个包是縁、或黄、或红色。至于包是如何被预先标记上颜色的，以及计量器如何判定已打上颜色的包的颜色，不是本文讨论的范围。
Maker根据Meter的结果对IP包进行着色，颜色以PHB（Per-Hop-Behavior）方式被标记在DS域（DSCP）中[RFC2474]，每个码点对应PHB特定方式（如缺省转发、迅速转发、确保转发）。
2. 配置
srTCM的配置是通过设置模式和设置CIR，PIR，CBS和PBS四个流量参数完成的。CIR和PIR是以每秒IP包的字节数为单位计量的，字节数包括IP包头。PIR必须等于或大于CIR。CBS和PBS以字节为单位计量，CBS和PBS必须被设置，二者必须都大于0，它们的值最好大于等于数据流中可能的最大IP报文。
3. Meter工作
Meter的行为由模式和两个令牌桶（C和P）表示，这两个桶各自的速率为CIR、PIR。C桶的最大值是CBS，P桶的最大值是PBS。起始时令牌桶C和P是满的，即令牌数量Tc(0) = CBS， Tp(0) =PBS，以后Tc每秒钟CIR次增1直到CBS，Tp每秒钟PIR次增1直到PBS。令牌投放方式如图。
以CIR的速率向C桶中填充令牌，以PIR速率向P桶填充令牌
当C桶中令牌满（令牌数量等于CBS）后“溢出”的令牌直接丢弃；
当P桶中令牌满（令牌数量等于PBS）后“溢出”的令牌直接丢弃
如果工作在色盲模式下，当大小为B字节的包在时间t到达，则：•If (Tp(t)-B <0) 包为红色，else
•If (Tc(t)-B < 0) 包为黄色，Tp 减少BTp=Tp-B, else
•包为绿色。Tc和Tp 都减少B。
（先判断P桶是否够用，再判断C桶。）
而在非色盲情况下，当大小为B字节的包在时间t到达，则：
•If（包被预标记为红色，或者Tp(t)-B <0）包为红色，else
•If（包被预标记为黄色，或者Tc(t)-B < 0）{
包为黄色，Tp 减少B，Tp=Tp-B; } else
•包为绿色，Tc和Tp都减去B。
（概括说，预标记为红色的包度量后肯定被标记为红色；预标记为黄色的包度量后可能被标记为黄色或红色（Tp(t)-B <0时为红色，否则为黄色）不会被标记为绿色；绿色报文可能被标记为绿、黄、红色，参见色盲模式下的判断条件）
计量的实际实现，可能会对上面的过程有所更改。
4 标记器（marker）
标记器(Marker) 的作用是反映计量器的结果，设置报文的DS域（Differentiated Services）为一个特定的码点实现DSCP 到PHB的映射。
CIR
丢
弃
CBS
C桶PIR
PBS
P桶
丢
弃
trTCM可以用来在一个服务中标记一个IP报文流，对于不同的颜色的流提供不同的保证。如一个服务可以丢弃所有红色报文，因为它们超过了承诺和超量突发，尽力而为转发黄色报文，而以一个较低的丢包率下转发绿色报文。
