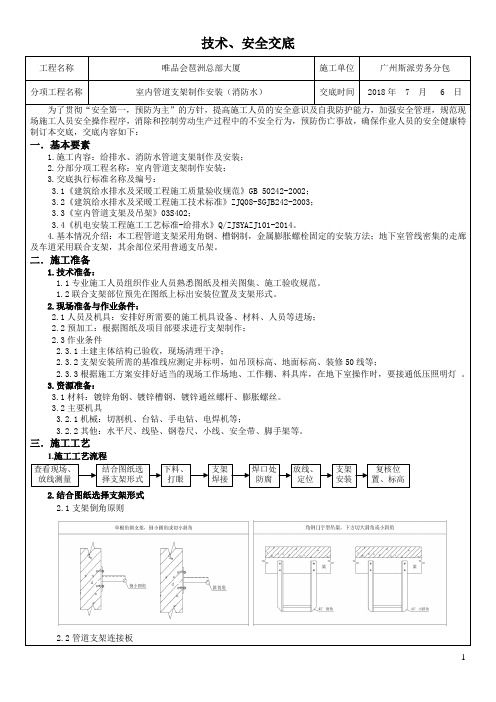

技术、安全交底
2.2管道支架连接板
2.3垂直单管道支架
使用围：支架C、D 适用于DN200〜DN300 的单条管道，支架B 适用于DN100〜DN250 的单条管道，B、C 和D 主要用于管井，A 适用于DN15〜DN150 的单条管道。
2.4垂直多管道支架
2.5水平单管道支架
2.6水平多管道支架
2.7座地式支架尺寸
A型:
座地式A型支架材料适用表
支架型材适用管道支架底板膨胀螺栓L40×40×5 ≤DN25~DN50 δ=8 110×110 M10×85 L50×50×6 DN60~DN150 δ=10 120×120 M12×100 B型:
座地式B型支架材料适用表
吊架型材最大支承管道数量支架底板膨胀螺栓
L30×30×4 ≤DN25×2 δ=8 100×100 M10×85
L40×40×5 DN32~DN65×2 δ=10 110×110 M10×85
L50×50×6 DN80~DN150×2 δ=10 110×110 M12×100
B型:
座地C型支架材料适用表
吊架型材最大支承管道数量支架底板膨胀螺栓
10#槽钢DN200～DN250×2 δ=12 190×190 M12×120
12#槽钢DN300～DN400×2 δ=12 210×210 M12×120
四．常用管道的支吊架间距
1、镀锌钢管道、涂覆钢管道支架或吊架之间的距离
公称直径（mm）25 32 40 50 65 70 80 100 125 150 200 250 300 距离（m） 3.5 4.0 4.5 5.0 6.0 6.0 6.0 6.5 7.0 8.0 9.5 11.0 12.0 2、不锈钢管道的支架或吊架之间的距离
公称直径（mm）25 32 40 50~100 150~300
距离（m）水平管 1.8 2.0 2.2 2.5 3.5 立管 2.2 2.5 2.8 3.0 4.0
3、铜管道的支架或吊架之间的距离
公称直径（mm）25 32 40 50 65 80 10
12
5
150
20
250 300
距离水平管 1.8 2.4 2.4 2.4 3.0 3.0 3.0 3.0 3.5 3.5 4.0 4.0
