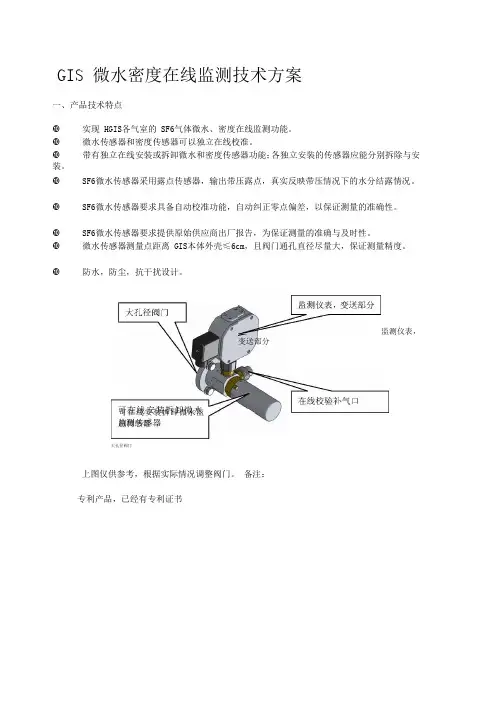

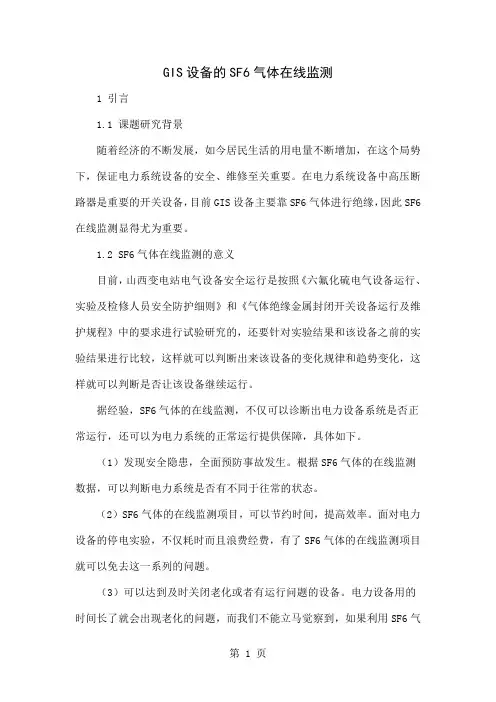

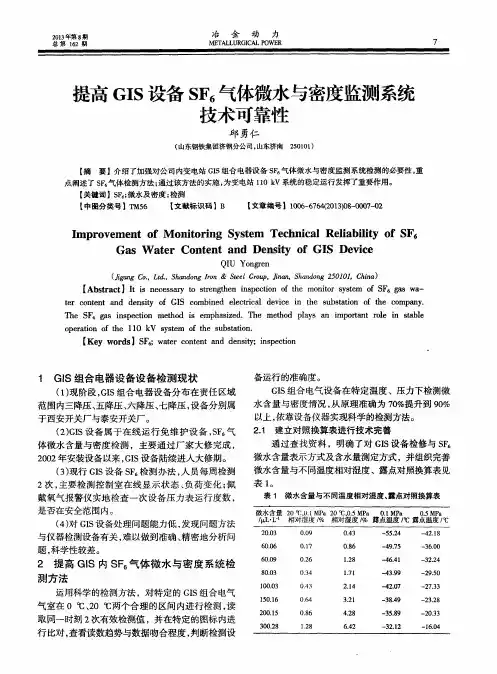

SF6气体密度在线监测系统在GIS设备中的应用中图分类号：x84文献标识码：a
gis是气体绝缘全封闭组合电器（gas insulatedmetal-enclosed switchgear)的英文缩写。该设备是近几十年发展起来的高、精、尖输变电设备，且维护工作量小，运行可靠性高，在电厂、变电站等均有广泛的应用。

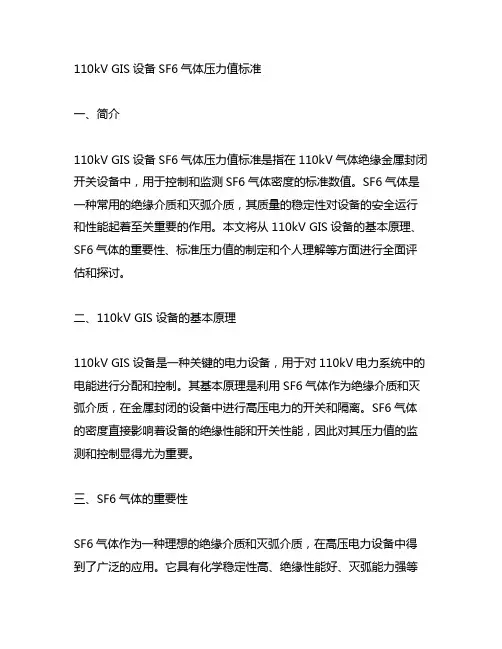

在gis设备中，一般采用sf6气体作为绝缘、灭弧介质。sf6气体是一种无毒、无味、无色、无嗅、非可燃的合成气体，具有高的耐电强度、优良的灭弧性能，对gis设备性能起着决定性的作用。现有的gis设备普遍采用密度继电器在设备就地监视sf6压力，依靠密度继电器上的压力接点向远方发出sf6压力低报警、压力低闭锁信号。由于没有在线监测系统，不能及时发现sf6气体漏泄及其发展趋势，容易出现由于sf6严重漏泄，危及主设备安全，造成主设备损坏及影响系统稳定运行的事故。
近年来，随着传感技术、微电子技术及计算机技术的飞速进步，各种gis设备的线监测系统不断涌现。尤其是sf6气体密度在线监测系统已经逐渐应用于国内外电网的众多大型电力工程之中。下面以越南sonla水电站工程中zf15-550型gis的sf6在线监测系统为例，对该种系统在gis设备中的应用加以介绍。
一、系统功能
在越南sonla水电站工程中，sf6气体密度在线监测系统对gis
SF6密度继电器讲义 一、SF6气体简介： 六氟化硫（SF6）常态下是一种无色、无味、无嗅、无毒的非燃烧性气体，分子量146.06，密度6.139克/升，约为空气的5倍。是已知化学安定性最好的物质之一，其惰性与氮气相似。它具有极好的热稳定性，纯态下即使在500℃以上也不分解。六氟化硫具有卓越的电绝缘性和灭弧特性，相同条件下，其绝缘能力为空气、氮气的2.5倍以上，灭弧能力为空气的100倍。 二、SF6气体应用于电气设备的优点： 是较好地解决了断路器制造中灭弧室体积问题。 正是因为六氟化硫气体具有优异的绝缘和灭弧性能，只要把几只灭弧装置同时安放在同一个容器里面，充入SF6气体，这就就可使得SF6开关的体积变得相对较小，使结构也变得相对简单。 三、SF6密度继电器的用途： 1、密度继电器主要用于监测和显示密封容器内SF6 气体的密度，一般应用于利用SF6气体进行绝缘或灭弧的高电压等级断路器、隔离开关、互感器、避雷器、GIS设备； 2、安装在开关本体上往往只有两对或三对报警和闭锁触点，安装在互感器本体上及其它用途的只有报警一对触点。 四、SF6密度继电器的工作原理： 1、SF6电气设备的气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。 2、密度继电器主要由感压件、温度补偿件、传动元件、触点装置、接线盒及外壳组成。
3、密度继电器正常工作时,指针会指示在密度继电器表盘的绿色区域内；黄色区域为警告，如果指针在此区域内要及时补气，主控室也会接收到报警信号。如果指针指示在红色区域时，SF6开关将断开操作。 注意：在给SF6开关补气时一定要注意指针不能超过绿色区域。 五、当密度继电器出现异常时： 1、首先观察密度继电器的指针位置，从表盘的区域来判断密度继电器工作状态是否与实际相同； 2、然后再根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同； 3、根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同； 4、密度继电器的信号状态，要根据密度继电器的铭牌上信号触点状态用万用表来测量。 与本体连接方式：校验过程中必须保证，本体与密度继电器是断开的。 六、密度继电器的温度补偿方式： 温度补偿方式关系到校验过程中采温位置→直接影响校验精度。 七、SF6密度继电器的种类： 1、按外形分类：指针式和非指针式。 2、按温度补偿方式分类：机械补偿和双气腔补偿。 八、SF6密度继电器校验的必要性： 1、SF6气体稳定性主要取决于SF6气体在容器内的密度，SF6在电气设备中要想起到应有的绝缘、灭弧作用，就必须保持一定的密度，
SF6密度表和密度继电器原理研究与探讨 SF6断路器作为近代发展起来的新型高压电气开关设备，以其优越的性能、安全可靠、维护方便和使用寿命长等优势，在电力系统中得到了广泛的应用，但是有很多同事对SF6断路器的关键部件SF6气体压力表、密度表、密度继电器的知识仍然欠缺，给安装、检修等工作带来一些困难，甚至会影响工作质量，对运行中的设备一些本属于正常状态的现象产生误解。本文主要介绍SF6气体密度表和SF6气体密度继电器的结构、工作原理以及注意事项，以供参考。 关键字：SF6密度表SF6密度继电器结构及工作原理注意事项 所谓密度，是指某一特定物质在特定条件下单位体积的质量。SF6断路器中的SF6气体是密封在一个固定不变的容器内的，在20℃时的额定压力下，它具有一定的密度值，在断路器运行的各种允许条件范围内，尽管SF6气体的压力随着温度的变化而变化，但是，SF6气体的密度值始终不变。因为SF6断路器的绝缘和灭弧性能在很大程度上取决于SF6气体的纯度和密度，所以，对SF6气体纯度的检测和密度的监视显得特别重要。如果采用普通压力表来监视SF6气体的泄漏，那就会分不清是由于真正存在泄漏还是由于环境温度变化而造成SF6气体的压力变化。为了能达到经常监视密度的目的，国家标准规定，SF6断路器应装设压力表或SF6气体密度表和密度继电器。压力表或SF6气体密度表是起监视作用的，密度继电器是起控制和保护作用的。 在SF6断路器上装设的SF6气体密度表，带指针及有刻度的称为密度表；不带指针及刻度的称为密度继电器或密度压力开关；有的SF6气体密度表也带有电触点，即兼作密度继电器使用。它们都是用来测量SF6气体的专用表计。
https://www.doczj.com/doc/5115956513.html, SF6气体密度继电器常见问题|华意电力 华意电力是一家专业研发生产SF6密度继电器校验仪的厂家，本公司生产的SF6密度继电器校验仪在行业内都广受好评，以打造最具权威的“SF6密度继电器校验仪“高压设备供应商而努力。、变压器和互感器(CT和PT)上。 (2) 目前使用最多的SF6气体密度继电器实际上是一种带电接点、和温度补偿的压力表。 (3) 输出二组或三组接点，发出报警和闭锁控制信号; (4) SF6气体密度继电器的原理：SF6电气设备上的SF6气体的密度，是以SF6气体经温度补偿以后的压力来表示的，即以20℃时的压力值来表示的。继电器在额定压力下工作，当周围环境温度发生变化时，SF6气体的压力也要变化，继电器内部的测量系统在测量压力的同时也要考虑温度，即内部温度补偿单元对其变化了的压力自动补偿，使其额定压力示值不变。当SF6气体因某种原因发生了泄漏，经过温度补偿以后的压力就下降，降到报警压力值时，继电器就输出一对接点(报警信号)，此时就要求用户对设备进行补气，而如果压力还在继续下降，降到闭锁动作压力值时，继电器就输出另一对接点(闭锁信号)使设备的相对应控制系统进行闭锁，从而实现了对电气设备的安全运行保护。设备在充SF6气体时，当过多超过额定值时，有的密度继电器还可发出超压报警信号。 (5) 大部分直接应用于户外，所以需适合于户外恶劣的外界条件。户内主要用于SF6组合电器(GIS)上。 (6) 按照补偿原理来区别分为:相对腔补偿和双金属拉杆补偿。 二、请问密度表与环境温度及气体温度有什么特殊的关系? 假设气体温度陡然升高，密度表的指示值会有什么变化? 密度表所处环境温度与设备本体SF6气体温度要一致，才能准确反映气体密度。如果密度表所处环境温度高于设备本体SF6气体温度，此时密度表指示偏低，反之偏高。气体温度陡然升高，密度表处的温度如果同步升高，指示值不变，反之密度表处的温度如果不同步升高，则读数变大。 三、请问密度表读数与海拔高度的关系? 另外报警、闭锁值是否可以随使用环境和场所设置?
SF6密度继电器原理及维护 摘要由于SF6断路器的优良性能、安全可靠、维护方便等优势，已经在电力系统被广泛的应用。作为SF6断路器的主要部件SF6密度继电器，检修维护人员多数只知道其为SF6气体的泄漏监测点以控制和保护断路器，而对其工作原理、日常维护等知之甚少。本文结合实际工作对SF6密度继电器的工作原理和维护校验进行介绍。 关键词SF6密度继电器；结构原理；维护管理 1 SF6密度继电器结构及工作原理 1）SF6断路器中的SF6气体是密闭在断路器内的，相当是密封在一个固定不变的容器内，其在一定温度下的SF6气体压力可以代表SF6气体的密度，通常以20℃时的SF6气体压力作为密度标准值。而密度继电器作为在线实时监测断路器密度的正常压力，其不应受环境温度的变化而变化，为了辨别断路器内的SF6气体是由于气体泄漏还是受环境温度影响而变化，就需要有一个温度补偿的元件，以可靠反映断路器内的SF6气体工作压力，并通过电接点来控制和保护断路器。 2）SF6气体密度继电器结构见左图。它主要部件为2个波纹管，1处的与断路器内的气体连接，2处的与3一个小的标准SF6气体包连接。两个波纹管的另一头与5为中心支点的杠杆连接，杠杆带动4微动开关。C1-L1接点是SF6气体降低发出补气报警的电触点，C2-L2是SF6气体降低至闭锁压力值时而使断路器闭锁拒动的电触点。其关键的温度补偿作用，主要在这个标准SF6气体包与杠杆的平衡作用来实现，标准SF6气体包内的压力设定在20℃断路器规定的额定压力，其所处的环境温度与外界相当，当1处波纹管连接的断路器内的气体受环境温度（SF6密度继电器的结构图），升高而压力增大时，会驱动杠杆6向上运动，但标准气包同样也受外界温度的影响压力增大向上运动，这就保持了杠杆的平衡，起到了温度补偿的作用。通过两侧压力的比较，若趋于平衡，微动开关不动作，若存在漏气故障，当达到一定值是其杠杆带动微动开关电触点，实现其发信号和闭锁功能。就目前较普遍使用的机械非指示密度继电器和机械指示密度继电器均是这样的结构。其均应具备以下功能： 1）监测断路器内部的SF6气体压力； 2）区分导致的气体压力下降的原因是环境温度降低还是气体泄漏； 3）当环境温度降低导致压力下降时，系统不应动作； 4）当因气体泄漏导致压力下降时，应及时的发出报警信号，以提醒运行人员进行气；
建议使用MKZB-Ⅰu充油防振型，GIS设计气室42个，必须满足SF6密度控制器实现在线校验功能。 MKZB-Ⅰ系列SF6密度控制器使用说明书 01120207 专利号：ZL962362298 一、概述： MKZB-Ⅰ系列SF6密度控制器是我公司在多年生产SF6密度控制器的基础上采用最新的数字补偿校正技术，推出的性能优越质量可靠的新型带密度变送功能的密度控制器。 二、产品型号标识及系列： 基本形式MKZ B —Ⅰ 型号：I 不充油I u充油 带变送器 密度控制器 三、主要技术指标： 1、量程：-0.1MPa～0.9MPa；刻度盘上用红、绿、橙三种颜色表示SF6气体的不同密 度区域。变送器输出4～20mA。 2、密度控制器精度等级：20℃，1.5级。 变送器输出精度等级：0.3MPa～0.7MPa时1.5级，其余2.5级。 3、工作环境：温度：-25℃～60℃（不同额度压力值对应不同的下限使用温度）。 4、气密性：≤1× 10-9 Pa·m3/s。 5、额定压力：0.30～0.60MPa 。（根据用户要求。） 6、补气压力：（根据用户要求）。 7、电接点参数：AC380V/DC220V、30W/30VA、Imax∽1A。 8、变送器工作电源：DC24V±10%。 9、负载电阻：≤250Ω。 10、绝缘性能：接线端子对壳体的绝缘电阻大于200MΩ。 11、海拔高度：可用于高海拔。 12、接口：M20X1.5 G3/8 G1/2 （根据用户要求）。 四、工作原理： 密度控制器未充入SF6气体时，指针在“0”位附近，其补气触 点为闭合状态。给系统充入SF6气体时，传动机构带动指针转动，由 压力值间接反映密度值。随着压力上升，其补气触点断开。当温度变化 时，其内部温度补偿装置对其变化进行补偿使指针不产生移位。只有当 SF6气体泄露产生压力下降时，控制器指针下降，当降至补气压力值时， 触点闭合输出补气信号，同时变送器输出相应的密度值。 五、接线方式： 1、1 2 补气3 4 闭锁 接线端子5为变送器电源正极输入端子，接线端子6为变送器电流输出端子。
SF6气体密度继电器通用技术规范
本规范对应的专用技术规范目录 SF6气体密度继电器物资采购标准 技术规范使用说明 1、本标准技术规范分为通用部分、专用部分。 2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。 3、项目单位应按实际要求填写“项目需求部分”。如确实需要改动以下部分，项目单位应填写《项目单位技术差异表》并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会： ①改动通用部分条款及专用部分固化的参数； ②项目单位要求值超出标准技术参数值； ③需要修正污秽、温度、海拔等条件。 经标书审查会同意后，对专用部分的修改形成《项目单位技术差异表》（表4），放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。 4、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。 5、技术规范专用部分由项目单位根据工程情况编写，其中带“××”的文字和技术参数及“项目单位填写”的部分由各项目单位根据工程实际情况和需要必须全面认真填写；空白部分的参数根据需要选择填写；表格中带下划线的技术参数由项目单位和设计院根据工程具体情况更改，不带下划线的技术参数为固化技术参数，技术规范专用部分技术参数表中项目单位与投标人均不需要填写的部分栏目，项目单位应以“—”表示。 6、投标人应逐项响应技术规范专用部分中相应内容。填写投标人响应部分，应严格按技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。投标人填写技术参数和性能要求响应表时，如有偏差除填写“表 5 投标人技术偏差表”外，必要时应提供相应试验报告。 7、货物需求一览表中数量各项目单位和设计院必须填写，如不能确定准确数量，可
RDM系列 远传式SF6气体密度继电器 使用说明书
一．用途 RDM系列远传SF6气体密度电器（以下简称继电器）主要用于控制和监视密封容器中SF6气体的密度。一般应用在SF6高压开关、中压开关、气体绝缘设备（GIS）、高压电缆、变压器和互感器上、且适合户外恶劣的环境。该继电器有二组或三组机械触点，可以在压力到达报警、闭锁或超压的状态，及时将信息通过接点连接电路传送到目标设备终端。同时该继电器还配有安全可靠的电路传送功能，为实现实时数据远程数据读取与信息监控建立了有效平台。可将压力、温度、密度等信息及时的传送到目标设备（一般为电脑终端）.由目标设备解析数据控制相应的终端动作。 RDM是机械与电子的有机结合，在保障机械触点的安全情况下，并将有效数据及时通过RS485总线形式传送到目标设备。目标设备可以实时的读取表内的温度、压力、密度等信息，数据传送采用了ModBus协议，保证了数据的完整性与准确性。电子与机械的结合使数据可靠安全的传送到设备终端，为终端设备及时有效的做出控制打下了不可或缺的硬件平台。RDM系列远传SF6气体密度续电器以可靠的机械触点与安全的电子数传相结合，必将成为电子监控行业的有力工具。 二．原理 SF6电气设备上的SF6气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。 继电器在额定压力下工作，当环境温度发生变化时，SF6气体的压力也发生变化、继电器内部的温度补偿单元对变化的压力进行修正，使其额定压力示值不变，远传部分把压力信号转变RS485差模信号，进行远距离传送。在控制室内即可监测到SF6的压力状态。本产品还提供了机械触点信号的输出，当SF6气体发生泄漏，压力降到报警设定值时，继电器输出一对接点（报警信号），此时要求用户对设备补气，如果压力继续下降，降到闭锁设定值时，继电器输出另一对接点（闭锁信号），使设备的控制系统进行闭锁，从而实现对电气设备的安全运行保护。 三．主要技术性能及控制参数 @ 精度等级：2.5级：-40℃～60℃. @ 测量范围：见型号说明. @ 工作电源： 10V-30V (DC24V时2mA电流) @ 抗振性能： 200m/s2. @ 抗冲击性能：500 m/s2. @ 外壳防护等级：IP65 @ 密封性能：≦5.0×10-9mbar.1/s @ 触点容量： AC/DC 250V 1000VA/500W @ 工作环境：相对湿度≦95%RH 额定压力﹥0.5MPa时，环境湿度-30℃～+60℃ 额定压力≦0.5MPa 时，环境温度-40℃～+60℃ @ 通信方式： RS485差模电平通信 @ 通信协议: ModBus通信协议 四．特点 @ 不锈钢全封闭外壳，防水防腐性能好，且外形美观。
1 范围 本检测方法适用于发供电企业、合资联营企业，基建安装、科研调试单位的SF6气体密度继电器校验仪的检测;代管单位可参照执行。 2 概述 SF6气体密度继电器校验仪是一种专门用于对各种形式SF6气体密度继电器进行检测的仪器，其主要功能是对SF6气体密度继电器接点动作压力值进行测量，并根据接点动作瞬间被SF6气体密度继电器校验仪锁存的SF6气体压力值与温度值自动换算成对应于20℃的标准压力值。 3 计量性能要求 3.1 压力示值误差 压力示值允许误差Δy的表达式为： Δy=±a%F·S a——被检仪表准确度等级（按产品技术说明书的规定） F·S——被检仪表的压力量程 3.2 压力回程误差 压力回程误差应不大于压力示值允许误差的绝对值。 3.3 温度测量误差 温度测量误差不应超过±0.05℃ 3.4 P20示值误差 被检仪表显示的P20示值误差，应不超过压力示值允许误差。 注：P20值是指在SF6气体密度不变的条件下，对应于20℃时的SF6气体压力值。 3.5 P20换算误差 被检仪表对P20值的换算误差应不超出压力示值允许误差的1/2。 注：P20换算误差是指被检仪表上显示的P20值与标准装置根据被检仪表的压力值和温度值计算得到的P20值的差值。 4 通用技术要求 4.1 外观 4.2 SF6气体密度继电器校验仪应标注产品名称、型号规格、制造厂或商标、出厂编号、制造年月等。 4.2.1 仪表上的阀门旋钮、开关、连接（插）件等应标注名称，装配牢靠，功能正常，不应有松动和损坏现象。 4.2.2 仪表显示值及符号应清晰，不应有缺笔画、叠字、亮度不均匀现象，面板不应有影响读数的缺陷。 4.3 显示值锁存功能检查 当输入压力使某接点动作时，仪表应能将相应接点动作瞬间的压力值与温度值锁定在显示器上。 5 检测条件 5.1 标准器 标准装置由压力测量、温度测量和P20换算等三个环节组成。各环节应满足如下要求： 压力测量允许误差的绝对值应小于被检仪表压力示值允许误差绝对值的1/3。温度测量允许误差应不超过±0.05℃。 P20计算误差应小于0.0001MPa。 5.2 检测环境
【内容摘要】针对运行中SF6气体密度继电器漏油问题，分析漏油的原因，提出改进意见。 【关键词】SF6气体密度继电器、漏油、改进 1引言 SF6电气产品已广泛应用在电力部门，工矿企业，促进了电力行业的快速发展。保证SF6电气产品的可靠安全运行已成为电力部门的重要任务之一。SF6电气产品的灭弧介质和绝缘介质是SF6气体，不能发生漏气，若发生漏气，就不能保证SF6电气产品可靠安全运行。所以监测SF6电气产品的SF6密度值是十分必要的。现在用来监测SF6密度普遍采用一种机械的指针式密度继电器，具有当SF6电气产品发生漏气时能够报警及闭锁功能，还有现场显示密度值的性能。为了提高其抗振性，一般都充有硅油。 但在我们工作中常会遇到SF6气体密度继电器出现漏油现象。另据相关报道和反映，SF6气体密度继电器漏油问题是个普遍现象，全国每个供电局都会遇到。有的密度继电器投入运行还不到一年就已发生漏油现象。而发生漏油现象的充油型密度继电器包括所有其生产厂家，无论进口的，还是国产的。相对而言，进口的密度继电器发生漏油现象的机率比国产的要小，进口的密度继电器发生漏油现象的年限比国产的要长。总之，充油型密度继电器发生漏油现象是个十分普遍的问题。 2密度继电器漏油的危害性 我们经过调查发现，该形式的密度继电器一般采用游丝型电接点，虽然增加了磁助式吸力，对接点的可靠闭合有帮助。但是其触点（报警或闭锁）闭合时，其闭合力仅靠触头游丝的微小力，即使加上磁助式力，也还是很小，因此极其怕振。为了提高其抗振性，一般都充有防振用的硅油。如果一旦发生漏油现象，将会给SF6电气设备带来潜在的安全危害性。危害一：由于其内部的防振油渗漏完了，其阻尼作用将消失，则其抗振性能将大大下降。在开关分合闸强烈冲击后，会出现指针卡死、接点永远失效（不动作或一直动作）、偏差超标等故障；危害二：由于该形式密度继电器其接点为磁助式电接点，本身触头闭合力小，时间稍长，触头一氧化，接点就会不通或接触不可靠。对于漏光油的密度继电器，其磁助式电接点触头就暴露在空气中，非常容易氧化或甚至积有灰尘，其触点容易接触不良或不通。我公司自开展加强对SF6密度继电器检测工作3年来，共检测SF6密度继电器196块，而发现接点不能可靠导通的有6只，约占总数的3%。而这些接点不能可靠导通的密度继电器全部是失去防振油的。而一旦密度继电器出现指针卡死、接点失效、接点不能可靠导通，将会给电网的安全运行带来严重危害。试想，如果SF6断路器出现漏气，失去SF6气体，而其密度继电器又出现指针卡死或接点失效或接点不能可靠导通，而此时SF6断路器又参与灭弧，那么后果将不堪设想。 另外，密度继电器出现漏油，其渗漏出的油将会污染开关其它零件，容易积灰尘，也会给SF6开关的安全运行带来危害。3密度继电器漏油原因分析 密度继电器出现渗漏油的部位主要是接线坐与表壳密封处、玻璃与表壳密封处及玻璃本身。通过对多台漏油密度继电器的解体，我们分析密度继电器发生漏油的主要原因是接线坐
湖北普禄克电业发展有限公司Hubei Puluke Electric IPLKustry Development Co., Ltd SF6气体密度继电器校验仪PLKS-M 使 用 说 明 书
前言 感谢您使用湖北普禄克电业发展有限公司产品，SF6密度继电器校验仪是本公司独立开发研制的高精密仪器，仪器关键器件全部采用原装进口元件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能单片机，能自动完成对SF6密度继电器及压力表的校验，能准确测量信号动作时当前温度下的压力值，并自动完成20 C值的换算，能现场打印及存储测试数据以备查阅。仪器具有高精度，高稳定性，高可靠性的特点。 请您在使用之前仔细阅读使用说明书并按步骤操作。
目录 ●SF6密度继电器校验的必要性 (3) ●SF6密度继电器校验的基本原理 (3) ●SF6密度继电器校验仪功能特点 (4) (5) (6) 密度继电器校验 (7) (14) (14) (14) (15) (16)
概述 ●SF6密度继电器校验的必要性 SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供电部门最关心的问题之一。SF6密度继电器是用来监测运行中SF6开关内部SF6气体密度变化的重要部件，其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作，经过一段时期后，时常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。 ●SF6密度继电器校验基本原理 密闭容器中的气体压力随温度的变化而变化，为了便于统计和比较，通常把20℃标况的SF6气体的相对压力值作为标准值。在现场检测时，测量所得的SF6 压力值均要换算到其对应20℃标况的等效压力值，从而判断密度继电器的性能。 SF6密度继电器校验过程如下： 在环境温度下，当SF6密度继电器内部压力为零压力时，给SF6密度继电器 一定的速度缓慢充气升压，当SF6密度继电器的闭锁继电器动作时，记录当前的 环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力 值就是SF6密度继电器的闭锁回复值。继续给SF6密度继电器以一定的速度缓慢 充气升压，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值， 并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器 的报警回复值。
SF6气体密度继电器（暂行）检验方法 2202年月日批准年月日实施 福建省电力有限公司技术监督领导小组办公室 本检验方法主要执笔人：刘振华李大斌
本检验方法参加执笔人：詹文陈国伟 校核：詹文 审核： 复核： 审批：
主管单位：福建省电力有限公司技术监督领导办公室执笔单位：福建省电力有限公司技术监督领导小组办公室 本检验方法技术条文由执笔单位负责解释
目录 一、概述---------------------------------------------------------------------------------------------------（1） 二、技术要求---------------------------------------------------------------------------------------------（1） 三、检验条件---------------------------------------------------------------------------------------------（2） 四、检验项目及检验方法------------------------------------------------------------------------------（3） 五、检验结果处理和检验周期------------------------------------------------------------------------（5）附录1 SF6气体密度继电器检验记录----------------------------------------------------------------（6）附录2 SF6气体密度继电器检验报告（内页）格式----------------------------------------------（7） SF6气体密度继电器（暂行）检验方法
E-7980066 SF6密度继电器 （日本旭计器） 重要提示 在安装和使用本设备前，请首先阅读并完全理解E-7980028《维护和检查》 和E-7980029《安全操作规程》。 本说明书及所有插图应视为该设备固有组成部分，并把它们放在伸手可 及的地方，以便随时查看和参阅。 本手册及其内部相关附图是固定格式内容，如与实物有较大出入请获取 最新的参考资料。 河南平高东芝高压开关有限公司
目 录 1 简介 (1) 2 规格 (1) 3 设计 (1) 4 触点精确度 (3) 5 接线 (3)
1 简介 SF6气体密度继电器由一个指示器和一个触点机械装置组成，指示器能够指示电力设备内部绝缘气体的压力，当产生不正常的压力或气体压力达到设定值时，触点机械装置可以通过接通或断开回路的方式来操控不同的电器元件，如报警器和控制继电器。 为防止环境温度改变而引起气体压力指示值的变化，气体密度监视器通过内部的一个双金属片进行温度补偿，使指示器指示的压力值始终是折算到气体在20℃状态下的压力值。 特别值得一提的是触点机械装置的可靠性，磁助式机械装置能有效地吸收并减弱触点在关合过程产生的冲击，以保证触点的可靠接触。 2 规格 型号：AT1/2×100 显示精度 精度(全量程) 测试温度 ±2.5% -20℃ ±1.0% +20℃ ±2.5% +60℃ 温度补偿：双金属片 工作环境温度：-30～+70℃ 温度补偿误差：≤±2.5%（在-20～+60℃范围内） 触点类型：磁助式 触点重复精确度：≤±0.2% 触点容量：30V A 最大额定电压AC380V/DC220V 工频耐压：1分钟AC 2kV 50/60Hz（端子与壳体之间） 冲击耐压：7kV（端子与壳体之间） 连续工作：持续通流100 mA/DC 1V（触点与端子之间） 3 设计 气体密度继电器的结构如图1所示。 压力传感元件是一种布尔登管式（弹性金属曲管式）压力/行程转换器。（见图2） 在体积不变的情况下，仅仅由于温度变化而引起的任何压力变化，都可以通过压力元件和可动部件之间的双金属片得到补偿，因此不会引起指针的偏转，并确保压力指示值的正确性。 压力元件对任何非温度变化而引起的压力变化的反应，都将转化成气体密度继电器指针动作并反映到刻度盘上，并且可以监测到超出系统允许的最小或最大压力的压力值。非温度变化而引起的压力变化将触发磁助式触点，触点的动作值根据用户需要可以设置，可实现压力升高或降低时报警，一旦动作值设置好后，运行中严禁重新设置。 在“moller diagram”中描述着不同气体的等容曲线，在等容曲线上产生任何压力变化都不会引起密度继电器指针偏转。在+20℃情况下，密度继电器的表盘刻度可以按压力单位“bar”或“MPa"制造，通常为“MPa"。
SF6密度继电器故障处理 Xxx xxxxxxxxx供电公司 2014年10月10日
SF6密度继电器故障处理 xxxxxxxxxxxxxxxxx xxx 【摘要】：介绍了SF6密度继电器结构和工作原理，对现场应用中典型案例进行研究，针对SF6断路器发出压力低报警信号及检漏是密度继电器指示值下降现象，分析讨论了案例事 故发生的原因，并提出了事故处理方案和相关运行建议。 【关键词】：密度继电器工作原理典型案例 前言 无色、无臭、五毒、不可燃的惰性气体SF6气体因其卓越的灭弧和电绝缘特性而被广泛应用于电力系统设备内，如SF6断路器、GIS 组合电器、SF6绝缘电流互感器等。SF6气体的绝缘和灭弧性能取决于SF6气体的纯度和密度，对SF6气体密度进行监视非常重要。 系统中一般采用SF6密度继电器进行压力监视和泄露报警。在大量设备的长期运行中，常出现需要通过SF6密度继电器判断设备运行状况的情况，作为设备运行管理人员，掌握SF6密度继电器基本原理是非常必要的。本人就一种常见密度继电器阐述其结构和工作原理，依据现场案例进行分析，并参照《国家电网公司十八项电网重大反事故措施》提出运行规范和建议。 1 密度继电器结构和原理 目前常见的密度继电器均采用车辆压力的方式来测量SF6密度，而其实的压力并不等同密度。研究表明，在密度恒定的条件下，SF6介质击穿强度在各温度条件下没有明显变化。而在压力恒定的条件下，SF6介质击穿强度随着温度上升而明显下降，如图1所示。SF6的密度ρ为气体质量m和气室体积ν的比值，在未发生泄漏等异常条件下密度值始终不变，而气室压力随着温度上升而增大。密度继电器需要温度补偿部件，使表计在各温度条件下压力保持一致，以便于观察和检测。
甘肃送变电工程公司电气试验室 SF6气体密度测量装置现场效验结果送检单位哈密淖毛湖220kV变电站增容扩建工程装置类型户外型号规格ZMJ1-1量程(0.1-0.9)Mpa制造厂江苏如高高压电器有限公司安装地点220kV2#主变间隔等级 1.5出厂编号S493034C额定工作电压力0.6Mpa额定报警压力0.55Mpa额定闭锁压力0.52Mpa环境温度20°湿度26%
效核：试验员： 甘肃送变电公司电气试验室 2014年3月20日
甘肃送变电工程公司电气试验室 SF6气体密度测量装置现场效验结果送检单位哈密淖毛湖220kV变电站增容扩建工程装置类型户外型号规格ZMJ1-1量程(0.1-0.9)Mpa制造厂江苏如高高压电器有限公司安装地点110kV民东生方间隔等级 1.5出厂编号S493042C额定工作电压力0.6Mpa额定报警压力0.55Mpa额定闭锁压力0.52Mpa环境温度20°湿度26% 试验日期：2014年3月20日有效日期：2016年3月20日
结论：经检查该设备符合技术要求，可以投入运行。 效核：试验员： 甘肃送变电公司电气试验室 2014年3月20日
甘肃送变电工程公司电气试验室 SF6气体密度测量装置现场效验结果送检单位哈密淖毛湖220kV变电站增容扩建工程装置类型户外型号规格ZMJ1-1量程(0.1-0.9)Mpa制造厂江苏如高高压电器有限公司安装地点110kV2#主变间隔等级 1.5出厂编号S493023C额定工作电压力0.6Mpa额定报警压力0.55Mpa额定闭锁压力0.52Mpa环境温度20°湿度26% 试验日期：2014年3月20日有效日期：2016年3月20日
目 录 一、概 述 (1) 二、主要技术指标 (3) 三、使用条件 (4) 四、主要功能 (4) 五、仪器特点 (4) 六、操作方法 (5) 6.1 SF6 密度继电器的校验步骤 (5) 6.2 压力表校验 (13) 6.3 仪器标定(自我校准) (16) 七、其它功能介绍： (18) 7.1 查看历史记录 (18) 7.2 密度换算 (20) 7.3 时间日期设置 (21) 7.4 密码修改 (22) 7.5 格式化 (24) 7.6 仪表修正 (24) 八、常见问题解答 (25) 九、过渡接头 (27)
一、概 述 ZHSD 型 SF6 密度继电器全自动校验的必要性 SF6 开关是电力系统中已经被广泛的应用的电器。而其的可靠运行也成为电 力系统稳定供电的重要保障之一。SF6 密度继电器是在安装在 SF6 开关上用来监 测 SF6 气体密度变化的唯一手段。因此 SF6 密度继电器的好坏直接关系着开关是 否能够正常运行。因此 DL/T596-1996《电力设备预防性试验规程》规定要定期对 SF6 密度继电器进行校验。 ——《电力设备预防性试验规程》 ZHSD 型 SF6 密度继电器全自动校验仪 （以下简称校验仪）， 是一种全自动 SF6 密度继电器校验仪器。该校验仪采用嵌入式微处理器，能对各种 SF6 气体密度继电 器进行性能校验， 以及对 SF6 气体任意环境温度下的压力进行标准换算的一种便携 式工具。主要用于 SF6 气体产品的生产、维护与监测。特别适宜电力系统，为 SF6 电气产品的生产、安全运行、预试和维护提供方便。 SF6 电气产品已广泛应用在电力部门、 工矿企业， 促进了电力行业的快速发展。 如何保证 SF6 电气产品的可靠安全运行已成为电力部门的重要任务之一。SF6 气体 密度继电器是 SF6 电气开关的关键元件之一，它用来检测 SF6 电气设备本体中 SF6 气体密度的变化，它的性能好坏直接影响到 SF6 电气设备的可靠安全运行。安装于 现场的 SF6 气体密度继电器因不经常动作， 经过一段时期后常出现动作不灵活或触 点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导 致 SF6 气体密度继电器误动作。因此原电力部制定了 DL／T596—1996《电力设备 预防性试验规程》。该试验规程规定：各 SF6 电气开关使用单位应定期对 SF6 气体 密度继电器进行校验。从实际运行情况来看，对现场的 SF6 气体密度继电器进行定 期校验是防患于未然，保障电力设备安全可靠运行的必要手段之一。 在密封容器中，一定温度下的 SF6 气体压力可代表 SF6 气体密度。为了能够统 一，习惯上常把 20℃时 SF6 气体的压力作为其对应密度的代表值。所以，SF6 气体
SF6气体密度继电器漏油原因分析及改进措施 上海乐研电气有限公司金海勇 一.前言 我局220KV者海变电站近期在设备巡视检查中，发现有3只SF6气体密度继电器有渗、漏油现象，其中一只油已漏完（见图1）。该站现有此型号的SF6气体密度继电器共10只，分别装设在282（LW15—252型）、283（LW15—252型）、202（LW25—252型）、102（LW25—126型）断路器上，以上断路器均已投入运行8年了，且该批密度继电器为进口产品。 另据相关报道和反映，SF6气体密度继电器漏油问题是个普遍现象，全国每个供电局都会遇到。有的密度继电器投入运行还不到一年就已发生漏油现象。而发生漏油现象的充油型密度继电器包括所有其生产厂家，无论进口的，还是国产的。相对而言，进口的密度继电器发生漏油现象的机率比国产的要小，进口的密度继电器发生漏油现象的年限比国产的要长。总之，充油型密度继电器发生漏油现象是个十分普遍的问题。 已漏完油的密度继电器图1 二．密度继电器漏油的危害性 该形式的密度继电器一般采用游丝型电接点，虽然增加了磁助式吸力，对接点的可靠闭合有帮助。另外在密度高于设定值时，其动接点是随着指针而动，由于游丝的力很小，使得磁助式吸力也不能调得太大，一旦密度值到了设定动作值（报警或闭锁）时，信号触点（报警或闭锁）动作了，此时指针如果在其附近，会产生振动，就可能使信号重新断开，发出误动作。另外，触点（报警或闭锁）闭合时，其闭合力仅靠触头游丝的微小力，即使加上磁助式力，也还是很小，因此极其怕振。为了提高其抗振性，一般都充有防振油（基本上采用硅油），但由于某种原因，普遍存在漏油问题。一旦漏油，将会给SF6电气设备带来潜在的安全隐患。隐患一：由于其内部的防振油渗漏完了，其阻尼作用将消失，则其抗振性能将大大下降。在开关分合闸强烈冲击后，会出现指针卡死、接点永远失效（不动作或一直动作）、偏差超标等故障；隐患二：由于该形式密度继电器其接点为磁助式电接点，本身触头闭合力小，时间稍长，触头一氧化，接点就会不通或接触不可靠。对于漏光油的密度继电器，其磁助式电接点触头就暴露在空气中，非常容易氧化或甚至积有灰尘，其触点容易接触不良或不通。据报道：某局自开展加强对SF6密度继电器检测工作3年来，共检测SF6密度继电器196块，而发现接点不能可靠导通的有6只，约占总数的3%。而这些接点不能可靠导通的密度继电器全部是失去防振油的。一旦密度继电器出现指针卡死、接点失效、接点不能可靠导通，
第一部分使用说明 一、概述 JMD-1A型SF6气体密度继电器校验仪（以下简称校验仪），是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器校验仪器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统，为SF6电气产品的生产、安全运行、预试和维护提供方便。 SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展。如何保证SF6电气产品的可靠安全运行已成为电力部门的重要任务之一。SF6气体密度继电器是SF6电气开关的关键元件之一，它用来检测SF6电气设备本体中SF6气体密度的变化，它的性能好坏直接影响到SF6电气设备的可靠安全运行。安装于现场的SF6气体密度继电器因不经常动作，经过一段时期后常出现动作不灵活或触点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导致SF6气体密度继电器误动作。因此原电力部制定了DL/T596-1996《电力设备预防性试验规程》。该试验规程规定：各SF6电气开关使用的单位应定期对SF6气体密度继电器进行校验。从实际运行情况来看，对现场的SF6气体密度继电器进行定期校验是防患于未然，保障电力设备安全可靠运行的必要手段之一。 在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。为了能够统一，习惯上常把20℃时的SF6气体的压力作为其对应密度的代表值。所以，SF6气体密度继电器均以20℃时的SF6气体的压力作为标度值。在现场校验时，在不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。JMD-1A 型SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。 二、主要技术指标 ○工作电源：AC220V±15%，50HZ，或机内电池。 ○精度：0.5级（高于0.5级可以根据用户要求定制）。 ○显示方式：16×2位液晶 ○测量压力范围：0～1.0Mpa ○测量温度范围：-30℃～+70℃ ○校验压力范围：20℃时标准压力0.1～0.8Mpa ○外形尺寸：485×325×285mm ○重量：20Kg 三、使用条件 ○环境温度：-10℃～60℃ ○相对湿度：不大于93%（25℃） ○周围无大量腐蚀性气体 四、功能 该校验仪主要具有如下功能： 4.1 对任意环境温度下的各种SF6气体密度继电器的报警动作时的压力值进行测量，并自动 换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的报警性能校验。 4.2 对任意环境温度下的各种SF6气体密度继电器的闭锁动作时的压力值进行测量，并自动 换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的闭锁性能校验。
SF6密度继电器表的使用状况分析 黄烜城陈迟储海军韩文建 （江苏方天电力技术有限公司，南京，211102） 摘要：2011年与SF6密度监测设备相关的电力系统故障已经占系统故障总量的40%，其中直接由于SF6密度继电器造成的故障占总数的13.3%。文章中的密度继电器表在省内占有率为25.43%。但是表计的检测不合格率却达到30%-40%。给电力系统的安全稳定运行埋下了一定的隐患。新的国标为SF6密度继电器表的检测提供了一定的参考标准，但是由于缺乏一些关键的参数，导致现场执行时关键问题上会与厂家产生分歧。 关键词：SF6 密度继电器表标准 1、概述 SF6密度继电器表是电力系统中重要的保护和控制元件，如果GIE（SF6气体绝缘设备）发生故障，将会对系统造成很大的经济损失，要保证GIE运行的可靠性，就必须经常监视GIE的各项指标。特别是SF6气体的密度，必须到达有关标准的规定，才能使GIE长期保持良好的工作状态。近年来由于GIE成规模设备的增多，SF6密度继电器表由于结构缺陷、使用安装方式不正确等问题导致电力系统故障的事情时有发生。 2、密度继电器表的结构及原理分析 密度是指某一特定物质在特定条件下单位体积的质量。GIE（SF6气体绝缘设备）中的SF6气体是密封在一个固定不变的容器内的，在20℃时的额定压力下，它具有一定的密度值，在设备运行的各种允许条件范围内，尽管SF6气体的压力随着温度的变化而变化，但是，SF6气体的密度值始终不变。当设备的密封性能不好而SF6气体发生泄漏时，其密度和压力就会发生变化。因为SF6GIE的绝缘和灭弧性能在很大程度上取决于SF6气体的纯度和密度，所以，对SF6气体密度的监控显得特别重要。国家标准规定，GIE应装设压力表或SF6气体密度表和密度继电器。 图1所示为SF6气体密度表原理结构。它实际上是在弹簧管式压力表机构中加装了双层金属带而构成的。 图1 SF6气体密度表的结构 1—弹性金属曲管；2—齿轮机构和指针；3—双层金属带；4—压力增大时的运动方向；5—压力减小时的运动方向。
SF6密度表和密度继电器结构与工作原理SF6断路器作为近代发展起来的新型高压电气开关设备，以其优越的性能、安全可靠、维护方便和使用寿命长等优势，在电力系统中得到了广泛的应用，但是有很多同事对SF6断路器的关键部件SF6气体压力表、密度表、密度继电器的知识仍然欠缺，给安装、检修等工作带来一些困难，甚至会影响工作质量，对运行中的设备一些本属于正常状态的现象产生误解。本文主要介绍SF6气体密度表和SF6气体密度继电器的结构、工作原理以及注意事项. 关键字：SF6密度表 SF6密度继电器结构及工作原理注意事项 所谓密度，是指某一特定物质在特定条件下单位体积的质量。SF6断路器中的SF6气体是密封在一个固定不变的容器内的，在20℃时的额定压力下，它具有一定的密度值，在断路器运行的各种允许条件范围内，尽管SF6气体的压力随着温度的变化而变化，但是，SF6气体的密度值始终不变。因为SF6断路器的绝缘和灭弧性能在很大程度上取决于SF6气体的纯度和密度，所以，对SF6气体纯度的检测和密度的监视显得特别重要。如果采用普通压力表来监视SF6气体的泄漏，那就会分不清是由于真正存在泄漏还是由于环境温度变化而造成SF6气体的压力变化。为了能达到经常监视密度的目的，国家标准规定，SF6断路器应装设压力表或SF6气体密度表和密度继电器。压力表或SF6气体密度表是起监视作用的，密度继电器是起控制和保护作用的。 在SF6断路器上装设的SF6气体密度表，带指针及有刻度的称为密度表；不带指针及刻度的称为密度继电器或密度压力开关；有的SF6气体密度表也带有电触点，即兼作密度继电器使用。它们都是用来测量SF6气体的专用表计。 SF6气体密度表的结构原理。上图所示的SF6气体密度表主要由弹性金属曲管1、齿轮机构和指针2、双层金属带3等零部件组成，实际上是在弹簧管式压力表机构中加装了双层金属带而构成的。空心的弹性金属曲管1与断路器相连，其内部空间与断路器中的SF6气体相通，弹性金属曲管1的端部与起温度补偿作用的双金属带3铰链连接，双层金属带3与齿轮机构和指针机构2铰链连接。 SF6气体密度表的工作原理 1.当密度表没有安装使用时，如果环境温度是20℃，，指针2指向0MP，但如果环境温度不是20℃时，因为双层金属带3是按照环境温度与20℃的差进行
