华北电力大学电力系统分析14年真题及答案

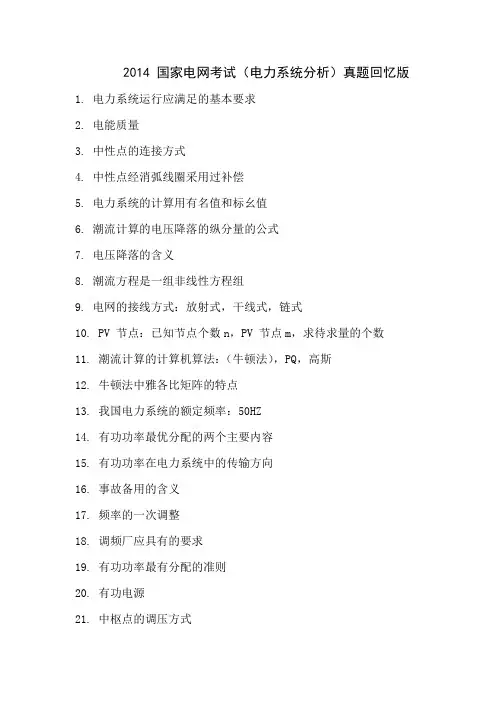

2014 国家电网考试（电力系统分析）真题回忆版1. 电力系统运行应满足的基本要求2. 电能质量3. 中性点的连接方式4. 中性点经消弧线圈采用过补偿5. 电力系统的计算用有名值和标幺值6. 潮流计算的电压降落的纵分量的公式7. 电压降落的含义8. 潮流方程是一组非线性方程组9. 电网的接线方式：放射式，干线式，链式10. PV 节点：已知节点个数n，PV 节点m，求待求量的个数11. 潮流计算的计算机算法：（牛顿法），PQ，高斯12. 牛顿法中雅各比矩阵的特点13. 我国电力系统的额定频率：50HZ14. 有功功率最优分配的两个主要内容15. 有功功率在电力系统中的传输方向16. 事故备用的含义17. 频率的一次调整18. 调频厂应具有的要求19. 有功功率最有分配的准则20. 有功电源21. 中枢点的调压方式22. 逆调压的含义23. 我国电力系统主要是（火力发电）24. 电气设备的动稳定性是由短路冲击电流校验25. 派克变换是坐标变换26. 发电机中偶次谐波的产生原因27. 对称分量法的定义28. 当发生单相接地短路和三相短路时，要使三相短路电流大于单项接地短路电流，则正序阻抗与零序阻抗的大小关系（正序阻抗< 零序阻抗）29. 电力系统稳定性是指哪几种稳定30. 静态稳定的含义31. 当特征方程式的实部为负值时，系统静态稳定32. 静态储备系数（计算）33. 调节励磁是调节什么34. 暂态稳定的判定35. 摇摆曲线是反映什么的规律36. 提高暂态稳定性的措施37. 多选1.重合闸的分类：A 单B 三C 综合D（忘记了）38. 单选1.中性点经消弧线圈接地后，若单相接地故障的电流呈感性，此时的补偿方式为。

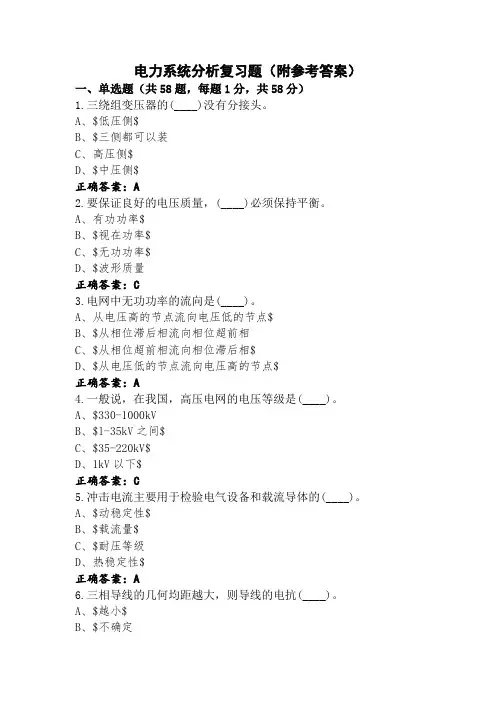

电力系统分析复习题（附参考答案）一、单选题（共58题，每题1分，共58分）1.三绕组变压器的(____)没有分接头。

A、$低压侧$B、$三侧都可以装C、高压侧$D、$中压侧$正确答案：A2.要保证良好的电压质量，(____)必须保持平衡。

A、有功功率$B、$视在功率$C、$无功功率$D、$波形质量正确答案：C3.电网中无功功率的流向是(____)。

A、从电压高的节点流向电压低的节点$B、$从相位滞后相流向相位超前相C、$从相位超前相流向相位滞后相$D、$从电压低的节点流向电压高的节点$正确答案：A4.一般说，在我国，高压电网的电压等级是(____)。

A、$330-1000kVB、$l-35kV之间$C、$35-220kV$D、1kV以下$正确答案：C5.冲击电流主要用于检验电气设备和载流导体的(____)。

A、$动稳定性$B、$载流量$C、$耐压等级D、热稳定性$正确答案：A6.三相导线的几何均距越大，则导线的电抗(____)。

A、$越小$B、$不确定C、$不变$D、越大$正确答案：D7.220kV电力线路的平均额定电压为(____)。

A、$220kV$B、$221kV$C、230kV$D、$242kV正确答案：C8.在变压器的参数计算中，不能用空载试验特性数据求的是(____)。

A、$电导和电纳$B、$电阻和电抗C、电抗和电导$D、$电阻和电纳$正确答案：B9.某110kV线路某点的实际电压为115.5kV，则电压偏移为(____)。

A、4%$B、$5%C、$10%$D、$2.5%$正确答案：B10.发电机的额定电压比所连线路的额定电压高(____)。

A、5%$B、$0%$C、$10%衡$D、$7.5%正确答案：A11.关于电力元件的正序阻抗、负序阻抗和零序阻抗阻抗，下述说法中错误的是(____)。

A、$电抗器正序阻抗、负序阻抗和零序阻抗相等B、$静止元件的正序阻抗、负序阻抗和零序阻抗都不相同$C、静止元件的正序阻抗等于负序阻抗$D、$旋转元件的正序阻抗、负序阻抗和零序阻抗严格讲各不相同$正确答案：B12.在枯水季节，宜选(____)作为主调频电厂。

资料说明：本资料由华北电力大学在校学生提供，为方便外校学生考研复习，我们整理了所有的专业课考研资料，上传了所有内部资料（视频除外）。

我们是由一群“勇闯北京、热爱华电”的华电本校热血学生组成，本科时有本校的、外校的和跨专业的，现在全部考上华电研究生。

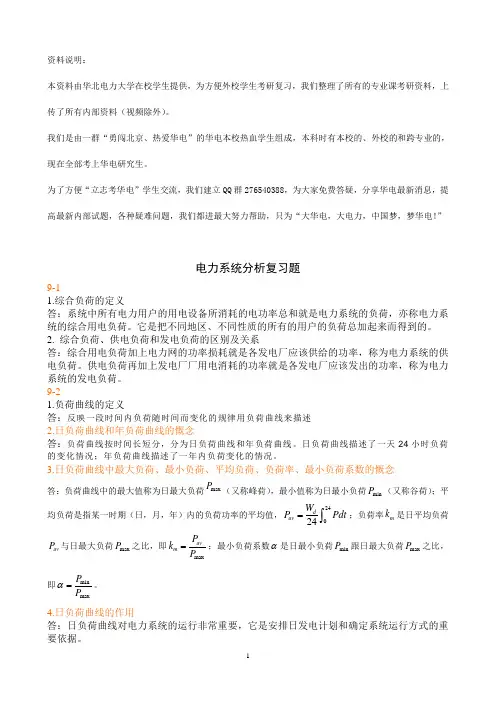

为了方便“立志考华电”学生交流，我们建立QQ 群276540388，为大家免费答疑，分享华电最新消息，提高最新内部试题，各种疑难问题，我们都进最大努力帮助，只为“大华电，大电力，中国梦，梦华电！”电力系统分析复习题9-11.综合负荷的定义答：系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。

它是把不同地区、不同性质的所有的用户的负荷总加起来而得到的。

2. 综合负荷、供电负荷和发电负荷的区别及关系答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。

供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。

9-21.负荷曲线的定义答：反映一段时间内负荷随时间而变化的规律用负荷曲线来描述2.日负荷曲线和年负荷曲线的慨念答：负荷曲线按时间长短分，分为日负荷曲线和年负荷曲线。

日负荷曲线描述了一天24小时负荷的变化情况；年负荷曲线描述了一年内负荷变化的情况。

3.日负荷曲线中最大负荷、最小负荷、平均负荷、负荷率、最小负荷系数的慨念答：负荷曲线中的最大值称为日最大负荷max P （又称峰荷），最小值称为日最小负荷min P （又称谷荷）；平均负荷是指某一时期（日，月，年）内的负荷功率的平均值，24024d av W P Pdt =⎰；负荷率m k 是日平均负荷av P 与日最大负荷max P 之比，即maxav m P k P =；最小负荷系数α是日最小负荷min P 跟日最大负荷max P 之比，即min maxP P α=。

4.日负荷曲线的作用答：日负荷曲线对电力系统的运行非常重要，它是安排日发电计划和确定系统运行方式的重要依据。

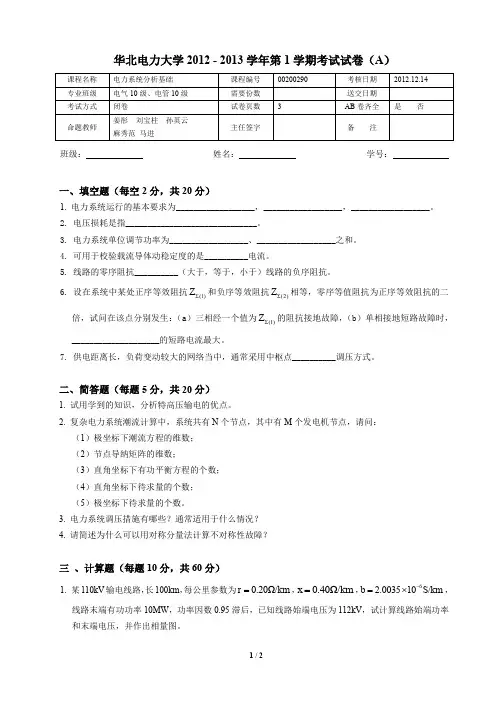

麻秀范 马进班级：Fra bibliotek姓名：
学号：
一、填空题（每空 2 分，共 20 分）
1. 电力系统运行的基本要求为__________________，__________________，__________________。 2. 电压损耗是指______________________________。 3. 电力系统单位调节功率为__________________、__________________之和。 4. 可用于校验载流导体动稳定度的是__________电流。 5. 线路的零序阻抗__________（大于，等于，小于）线路的负序阻抗。 6. 设在系统中某处正序等效阻抗 Z (1) 和负序等效阻抗 Z (2) 相等，零序等值阻抗为正序等效阻抗的二 倍，试问在该点分别发生： （a）三相经一个值为 Z (1) 的阻抗接地故障， （b）单相接地短路故障时， ____________________的短路电流最大。 7. 供电距离长，负荷变动较大的网络当中，通常采用中枢点__________调压方式。
a Zf b c
图3-6 2/2
三 、计算题（每题 10 分，共 60 分）
x 0.40Ω/km ， b 2.0035 106 S/km ， 1. 某 110kV 输电线路， 长 100km， 每公里参数为 r 0.20Ω/km ，
线路末端有功功率 10MW，功率因数 0.95 滞后，已知线路始端电压为 112kV，试计算线路始端功率 和末端电压，并作出相量图。
1/2
2. 已知某电力网络的节点导纳矩阵为：
j5 0 0 -j5 0 0 -j8 0 0 j8 j5 0 -j12 j5 0 j5 -j10 j4 0 0 0 j4 -j13 0 j8

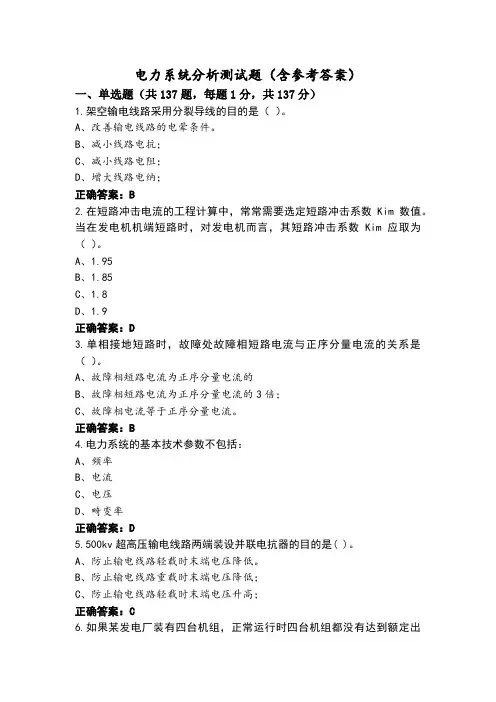

电力系统分析测试题（含参考答案）一、单选题（共137题，每题1分，共137分）1.架空输电线路采用分裂导线的目的是（）。

A、改善输电线路的电晕条件。

B、减小线路电抗；C、减小线路电阻；D、增大线路电纳；正确答案：B2.在短路冲击电流的工程计算中，常常需要选定短路冲击系数Kim数值。

当在发电机机端短路时，对发电机而言，其短路冲击系数Kim应取为（）。

A、1.95B、1.85C、1.8D、1.9正确答案：D3.单相接地短路时，故障处故障相短路电流与正序分量电流的关系是（）。

A、故障相短路电流为正序分量电流的B、故障相短路电流为正序分量电流的3倍；C、故障相电流等于正序分量电流。

正确答案：B4.电力系统的基本技术参数不包括：A、频率B、电流C、电压D、畸变率正确答案：D5.500kv超高压输电线路两端装设并联电抗器的目的是( )。

A、防止输电线路轻载时末端电压降低。

B、防止输电线路重载时末端电压降低；C、防止输电线路轻载时末端电压升高；正确答案：C6.如果某发电厂装有四台机组，正常运行时四台机组都没有达到额定出力，且有、，当发电厂有功负荷增大时，应首先增加出力的发电机组是（）。

A、4号机组。

B、2号机组；C、3号机组；D、1号机组；正确答案：D7.在无功电源并不缺乏的电力系统中，关于是否需要增加无功补偿装置，下述说法中正确的是（）。

A、绝对不应增加无功补偿装置；B、可以增加无功补偿装置，但应遵守最优网损微增率准则；C、可以增加无功补偿装置，但应遵守等网损微增率准则；D、应增加无功补偿装置，直到各节点的网损微增率均为正值为止。

正确答案：B8.线路始端的额定电压为线路额定电压的（）.A、105%B、110%C、100%D、95%正确答案：B9.系统中供电可靠性高，同时对系统的绝缘水平要求也高。

A、大电流接地B、不接地C、部分接地D、直接接地正确答案：C10.电力系统潮流计算时，平衡节点的待求量是（）。

A、节点电压相角和发电机无功功率。

华北电力大学(北京)2016—2017年第一学期期末试卷（A)课程名称电力系统分析基础课程编号考核日期时间专业班级需要份数送交日期考试方式闭卷试卷页数2A、B卷齐全是命题教师主任签字备注班级:姓名:学号:要求：所有答案均写在答题纸上。

一、（18分）填空题（每题2分）1.电力系统运行的基本要求是：，，。

2.衡量电能质量的指标有：，，。

3.10.5kV的发电机向110kV系统送电时，应选用额定变比为的升压变压器。

变压器的分接头在（高、低）压侧.。

4.频率的一次调整指由发电机组的___进行的；频率的二次调整指由发电机组的___进行的。

5.电力系统中按备用容量的用途可以分为___备用、___备用、___备用、___备用。

6.负荷在已运行的发电设备或发电厂之间的最优分配依据___原则。

7.电力系统主要的无功电源有、、、。

8.无功功率负荷的最优补偿原则是，用公式表达为。

9.电力系统负荷的有功功率—频率静态特性是。

二、（18分）简答题（每题3分）1．电力系统中性点的运行方式主要有哪些？分别指出它们适用的电压等级？2．发电机的运行极限主要受哪些条件约束？3．指出外桥接线的使用情况。

4．试说明潮流计算中如何对节点进行分类？其特点如何？5．对于存在R≥X的电力网络，是否可以采用P-Q分解法进行潮流计算？为什么？6．什么是电压崩溃？三、（6分）某变电所主接线如图所示，试指出这是什么主接线型式？叙述线路QF1检线路不停电的操作顺序。

修时L1四、（14分）已知10kV系统某条线路的等值电路图如下，其末端用户电压为10.05kV，求（1）始端供电电压相量（2）画出线路的电压相量图（3）求出线路上的功率损耗。

五、（10分）一座35/11kV变电站有两台主变并联运行，供给10kV用户负荷，两台主变的参数及用户负荷如下所示。

变压器阻抗已经归算到高压侧。

求每台主变各自承担的功率。

六、（8分）如下图所示：1．求该网络的节点导纳矩阵B Y。

3、用电设备容许电压偏移一般为（A）
A． 10% B. 7% C. 5% D. 2%
4、发电机运行极限如图所示，其中圆弧 S 表示（B），
直线 BC 表示（A）
A. 原动机功率约束
B. 定子绕组温升约束
C． 励磁绕组温升约束
D. 定子端部温升约束
5、 一 台 变 压 器 ， 额 定 容 量 120MVA， 额 定 电 压
D．负荷端电压为额定电压时，该负荷所消耗的功率
7、潮流调整的手段主要有（ABD）
A．串联电容 B. 并联电容 C. 串联电抗 D. 附加串联加压器
8、一台额定功率为 50MW 的发电机带一个 40MW 负荷运转，发电机的调差系数为 4%,负
荷的单位调节功率为 1.5，那么系统的单位调节功率为（）。
这道题我认为是 26.2，大家有什么想法发送到我的邮箱。
31.（20 分）
32. （20 分）系统等值电路图如图所示， QL1 = 100MVar ， QL2 = 30MVar ， QL2 = 60MVar 。各段线段电阻如图所示。设无功功率补偿设备总的容量 为 45Mvar，试在不计无功功率网损的前提下确定这些无功功率电源的最 优分布。
华北电力大学 2011 年硕士研究生入学考试 初试试题
秒。
A．0
B．0.01
C．0.02
D．0.05
14、架空输电线路的避雷线对零序阻抗的影响是（A）。
A．减小线路的零序阻抗 B．增大线路的零序阻抗 C．无影响 D．不确定
15、由无限大电源供电的系统发生三相短路后出现非周期分量电流的原因是（D）。
A．电容两端的电压可以突变
B．电容两端的电压不能突变
C．电感中的电流可以突变

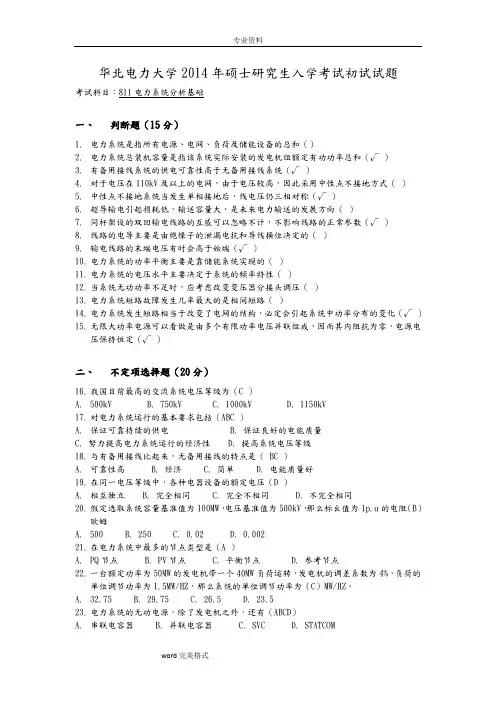

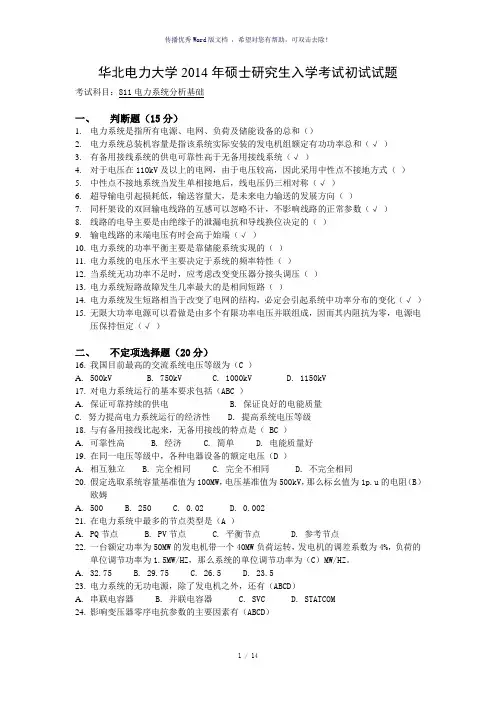

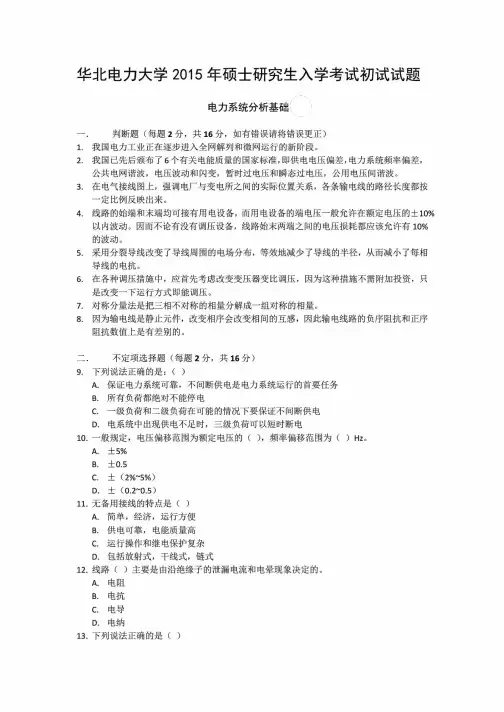

华北电力大学2014年硕士研究生入学考试初试试题考试科目：811电力系统分析基础一、判断题（15分）1.电力系统是指所有电源、电网、负荷及储能设备的总和（）2.电力系统总装机容量是指该系统实际安装的发电机组额定有功功率总和（√ ）3.有备用接线系统的供电可靠性高于无备用接线系统（√ ）4.对于电压在110kV及以上的电网，由于电压较高，因此采用中性点不接地方式（）5.中性点不接地系统当发生单相接地后，线电压仍三相对称（√ ）6.超导输电引起损耗低，输送容量大，是未来电力输送的发展方向（）7.同杆架设的双回输电线路的互感可以忽略不计，不影响线路的正常参数（√ ）8.线路的电导主要是由绝缘子的泄漏电抗和导线换位决定的（）9.输电线路的末端电压有时会高于始端（√ ）10.电力系统的功率平衡主要是靠储能系统实现的（）11.电力系统的电压水平主要决定于系统的频率特性（）12.当系统无功功率不足时，应考虑改变变压器分接头调压（）13.电力系统短路故障发生几率最大的是相间短路（）14.电力系统发生短路相当于改变了电网的结构，必定会引起系统中功率分布的变化（√ ）15.无限大功率电源可以看做是由多个有限功率电压并联组成，因而其内阻抗为零，电源电压保持恒定（√ ）二、不定项选择题（20分）16.我国目前最高的交流系统电压等级为（C ）A.500kVB. 750kVC. 1000kVD. 1150kV17.对电力系统运行的基本要求包括（ABC ）A.保证可靠持续的供电B. 保证良好的电能质量C. 努力提高电力系统运行的经济性D. 提高系统电压等级18.与有备用接线比起来，无备用接线的特点是（ BC ）A.可靠性高B. 经济C. 简单D. 电能质量好19.在同一电压等级中，各种电器设备的额定电压（D ）A.相互独立B. 完全相同C. 完全不相同D. 不完全相同20.假定选取系统容量基准值为100MW，电压基准值为500kV，那么标幺值为1p.u的电阻（B）欧姆A.500B. 250C. 0.02D. 0.00221.在电力系统中最多的节点类型是（A ）A.PQ节点B. PV节点C. 平衡节点D. 参考节点22.一台额定功率为50MW的发电机带一个40MW负荷运转，发电机的调差系数为4%，负荷的单位调节功率为1.5MW/HZ，那么系统的单位调节功率为（C）MW/HZ。

华北电力大学2014年硕士研究生入学考试初试试题考试科目：811电力系统分析基础一、判断题（15分）1.电力系统是指所有电源、电网、负荷及储能设备的总和（）2.电力系统总装机容量是指该系统实际安装的发电机组额定有功功率总和（√ ）3.有备用接线系统的供电可靠性高于无备用接线系统（√ ）4.对于电压在110kV及以上的电网，由于电压较高，因此采用中性点不接地方式（）5.中性点不接地系统当发生单相接地后，线电压仍三相对称（√ ）6.超导输电引起损耗低，输送容量大，是未来电力输送的发展方向（）7.同杆架设的双回输电线路的互感可以忽略不计，不影响线路的正常参数（√ ）8.线路的电导主要是由绝缘子的泄漏电抗和导线换位决定的（）9.输电线路的末端电压有时会高于始端（√ ）10.电力系统的功率平衡主要是靠储能系统实现的（）11.电力系统的电压水平主要决定于系统的频率特性（）12.当系统无功功率不足时，应考虑改变变压器分接头调压（）13.电力系统短路故障发生几率最大的是相间短路（）14.电力系统发生短路相当于改变了电网的结构，必定会引起系统中功率分布的变化（√ ）15.无限大功率电源可以看做是由多个有限功率电压并联组成，因而其内阻抗为零，电源电压保持恒定（√ ）二、不定项选择题（20分）16.我国目前最高的交流系统电压等级为（C ）A.500kVB. 750kVC. 1000kVD. 1150kV17.对电力系统运行的基本要求包括（ABC ）A.保证可靠持续的供电B. 保证良好的电能质量C. 努力提高电力系统运行的经济性D. 提高系统电压等级18.与有备用接线比起来，无备用接线的特点是（ BC ）A.可靠性高B. 经济C. 简单D. 电能质量好19.在同一电压等级中，各种电器设备的额定电压（D ）A.相互独立B. 完全相同C. 完全不相同D. 不完全相同20.假定选取系统容量基准值为100MW，电压基准值为500kV，那么标幺值为1p.u的电阻（B）欧姆A.500B. 250C. 0.02D. 0.00221.在电力系统中最多的节点类型是（A ）A.PQ节点B. PV节点C. 平衡节点D. 参考节点22.一台额定功率为50MW的发电机带一个40MW负荷运转，发电机的调差系数为4%，负荷的单位调节功率为1.5MW/HZ，那么系统的单位调节功率为（C）MW/HZ。

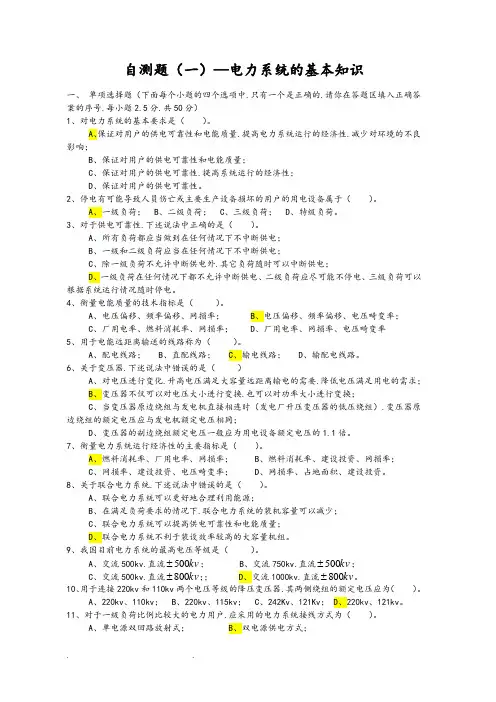

自测题（一）—电力系统的基本知识一、 单项选择题（下面每个小题的四个选项中.只有一个是正确的.请你在答题区填入正确答案的序号.每小题2.5分.共50分）1、对电力系统的基本要求是（ ）。

A 、保证对用户的供电可靠性和电能质量.提高电力系统运行的经济性.减少对环境的不良影响；B 、保证对用户的供电可靠性和电能质量；C 、保证对用户的供电可靠性.提高系统运行的经济性；D 、保证对用户的供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。

A 、一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。

3、对于供电可靠性.下述说法中正确的是（ ）。

A 、所有负荷都应当做到在任何情况下不中断供电；B 、一级和二级负荷应当在任何情况下不中断供电；C 、除一级负荷不允许中断供电外.其它负荷随时可以中断供电；D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（ ）。

A 、电压偏移、频率偏移、网损率；B 、电压偏移、频率偏移、电压畸变率；C 、厂用电率、燃料消耗率、网损率；D 、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。

A 、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。

6、关于变压器.下述说法中错误的是（ ） A 、对电压进行变化.升高电压满足大容量远距离输电的需要.降低电压满足用电的需求；B 、变压器不仅可以对电压大小进行变换.也可以对功率大小进行变换；C 、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组）.变压器原边绕组的额定电压应与发电机额定电压相同；D 、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

7、衡量电力系统运行经济性的主要指标是（ ）。

A 、燃料消耗率、厂用电率、网损率；B 、燃料消耗率、建设投资、网损率；C 、网损率、建设投资、电压畸变率；D 、网损率、占地面积、建设投资。

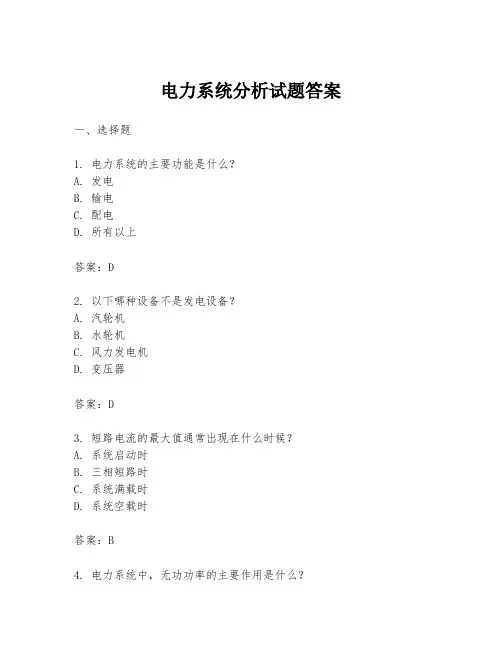

电力系统分析试题答案一、选择题1. 电力系统的主要功能是什么？A. 发电B. 输电C. 配电D. 所有以上答案：D2. 以下哪种设备不是发电设备？A. 汽轮机B. 水轮机C. 风力发电机D. 变压器答案：D3. 短路电流的最大值通常出现在什么时候？A. 系统启动时B. 三相短路时C. 系统满载时D. 系统空载时答案：B4. 电力系统中，无功功率的主要作用是什么？A. 维持电压水平B. 提供有功功率C. 增加系统损耗D. 减少系统效率答案：A5. 以下哪种类型的发电机通常用于同步发电机？A. 异步发电机B. 同步发电机C. 直流发电机D. 交流发电机答案：B二、填空题1. 电力系统分析的主要目的是为了确保系统的__________和__________。

答案：可靠性、经济性2. 在电力系统中，变压器的主要作用是改变电压的大小，以适应不同级别的电网需求，同时它还具有__________的作用。

答案：隔离、阻抗匹配3. 输电线路的损耗主要由三部分组成：__________、__________和__________。

答案：铜损、铁损、介质损耗4. 为了减少输电线路的线损和电压降，通常采用__________和__________的方法。

答案：增加导线截面积、提高系统电压等级5. 电力系统的稳定性分析主要包括__________和__________。

答案：暂态稳定性、稳态稳定性三、简答题1. 请简述电力系统的基本组成。

答：电力系统主要由发电部分、输电部分、配电部分和用电部分组成。

发电部分包括各种类型的发电厂，如火力发电厂、水力发电厂、核电厂等。

输电部分负责将发电厂产生的电能通过高压输电线路传输到负荷中心。

配电部分则将输电线路送来的电能降压并分配给最终用户。

用电部分包括工业、商业和居民用电等各种用电负载。

2. 电力系统中的无功功率对系统有何影响？答：无功功率对电力系统的影响主要体现在以下几个方面：首先，无功功率会影响系统的电压水平，无功功率不足会导致电压下降，而无功过剩则可能引起电压升高。

《电力系统分析》试卷（A）
学号姓名院（系）分数
（所有题目都作在答题纸上）
一、判断题（共12小题，每小题2分，共24分。对者打“√”，错者打“×”。）
1.单机无穷大系统中，对于相同的短路地点和短路清除时间，三相短路时所确定的同步发电机暂态稳定极限功率值要比两相短路时所确定的值大。
2.凸极同步电机定子绕组的自感系数以及互感系数均为转子位置角的周期函数，其周期为2π。
11.节点导纳矩阵中，第i行、第j列元素值等于连接节点i和j之间的支路导纳的负值。
12.对相同的单时的功率极限小。
二、简述题(共5小题，每小题12分，共60分。)
1．解释无阻尼绕组凸极同步电机在三相突然短路时定子绕组短路电流中会出现倍频交流分量的原因。
2．作图说明自动重合闸对电力系统暂态稳定性的影响。
3．简述按电压偏差调节的比例式励磁调节器对电力系统静态稳定性的影响。
4．单机无穷大系统如图1所示，其中凸极同步发电机用空载电势Eq以及电抗xd，xq表示，作出表征各个电气量以及参数之间关系的相量图，并推导同步发电机的电磁功率计算表达式。
图1图2
5．分析单机无穷大系统在图2中平衡点a处受到微小的功角减小摄动后的运动过程，并将此运动过程草绘于P-δ平面图上，其中发电机具有正的综合阻尼系数，通过相对转速差产生阻尼转矩。
3.在dq0坐标系下，稳态运行时同步发电机的空间合成磁链的轴线一定垂直于定子电流轴线。
4.无阻尼绕组凸极同步电机的暂态电抗小于其d轴同步电抗。
5.在多机电力系统的暂态稳定分析中，受扰后如果出现同步发电机的绝对功角持续增大的现象，则系统一定会失稳。
6.变压器中性点采用经小电阻接地方式能提高电力系统两相短路故障时的暂态稳定性，且接地电阻要安装在故障过程中加速机群附近的变压器上。

电力系统分析试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为0.80（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

四93kW,短路电压耗、G、B。

五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。

工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S（1-2）%=13.15, VS（2-3）%=5.7, VS（3-1）%=20.4,ΔP=187千瓦，I0 %=0.856。

试求归算到220千伏侧的变压器参数。

（注：功率值未归算，电压值已归算）六、已知某一变压器参数如表1所示。

表1变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为：1、试计算变压器绕组电阻、漏抗的有名值；2、设S B=100MVA ，110kV 级为基本级，U B=121kV ，试计算变压器绕组电阻、漏抗的标幺值。

一、填空题1、输电线路的网络参数是指( )、( )、( )、( )。

2、所谓“电压降落”是指输电线首端和末端电压的( )之差。

“电压偏移”是指输电线某点的实际电压和额定电压的( )之差。

3、由无限大电源供电的系统，发生三相短路时，其短路电流包含( )分量和( )分量，短路电流的最大瞬时值又叫( )，它出现在短路后约( )个周波左右，当频率等于50HZ时，这个时间应为( )秒左右。

4、标么值是指( )和( )的比值。

5、所谓“短路”是指( )，在三相系统中短路的基本形式有( )、( )、( )、( )。

6、电力系统中的有功功率电源是( )，无功功率电源是( )、( )、( )、( )。

7、电力系统的中性点接地方式有( )、( )、( )。

8、电力网的接线方式通常按供电可靠性分为( )接线和( )接线。

9、架空线路是由( )、( )、( )、( )、( )构成。

10、电力系统的调压措施有( )、( )、( )、( )。

11、某变压器铭牌上标示电压为220±2×2.5%，它共有( )个分接头，各分接头电压分别为( )、( )、( )、( )、( )。

二、思考题1、电力网、电力系统和动力系统的定义是什么？2、电力系统的电气接线图和地理接线图有何区别？3、电力系统运行的特点和要求是什么？4、电网互连的优缺点是什么？5、我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？6、电力系统为什么不采用一个统一的电压等级，而要设置多级电压？7、导线型号LGJ-300/40中各字母和数字代表什么？8、什么是电晕现象，它和输电线路的哪个参数有关？9、我国中性点接地方式有几种？为什么110KV以上电网采用中性点直接接地？110KV以下电网采用中性点不接地方式？10、架空输电线路为什么要进行换位？11、中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？12、电力系统的接线方式有哪些？各自的优、缺点有哪些？13、发电机电抗百分值X G%的含义是什么?14、按结构区分，电力线路主要有哪几类？15、架空线路主要有哪几部分组成？各部分的作用是什么？16、电力系统采用分裂导线有何作用？简要解释基本原理。

2014年10月高等教育自学考试《电力系统分析》试题课程代码：02310一、单项选择题1.连接220kV电力系统和UOkY电力系统的降压变压器，其额定变比应为（D）A.220/I1OkVB.220/115.5kVC.242/121kVD.220/121kV2.变压器的电纳参数G厂，由实验数据一一确定。

（C）%B.∕0%C.Δ∕},D.∖Pκ3.如果三相功率基准值为丁、线电压基准值为U"则阻抗基准值为（D）A.s b/U bB.S b∕43U h c.S f JUi D.U1IS h4.输电线路的电压降落是指（A）A.线路始端电压与末端电压的相量差B.线路始端电压与末端电压的数值差C.线路始端电压与额定电压的数值差D.线路末端电压与额定电压的数值差5.牛顿一拉夫逊迭代法的主要优点是（B）A.简单B.收敛速度快C.准确D.占用内存少6.利用节电电压法进行潮流分布计算时，无无功补偿设备的降压变电所的低压母线是（A）A.PQ节点B.PV节点C.平衡节点D.电压中枢点7.电力系统频率的一次调整通过一一实现。

（A）A.调速器B.调频器C.励磁调节装置D.继电保护装置8.无功备用容量一般取最大无功功率负荷的（D）A.20%B.15%C.10%D.70/0,.-8%9.关于同步发电机定子绕组与转子绕组的互感系数，下面正确的是（A）A.所有同步发电机定子绕组与转子绕组的互感系数都是随转子转动周期性变化的B.隐极式同步发电机定子绕组与转子绕组的互感系数是常数C.凸极式同步发电机定子绕组与转子绕组的互感系数是常数D.所有同步发电机定子绕组与转子绕组的互感系数都是常数10.异步电动机运行静态稔定的判据是（B）A.dP E Idδ>OB.dME/ds>0C.dPε∕dδ<0D.dMε∕ds<0二、多项选择题11.关于中性点非有效接地电网的中性点对地电压，下面说法中正确的是（AB）A.正常运行情况下为零B.单相接地故障时等于相电压C.正常运行时为相电压D.单相接地故障时为线电压E.正常运行和发生单相接地故障时均为零12.关于中等长度线路，下面正确的是（ABD）A.长度在100~300km之间的架空输电线路称为中等长度线路B.中等长度线路可以采用集总参数n形或T形等值电路C.输电线路的n形或T形集中参数等值电路是等值的D.输电线路的n形或T形集中参数等值电路不是等值的E.长度在300~500km之间的架空输电线路称为中等长度线路13.关于电力系统的电压调整，下述说法中正确的是（ABCE）A.改变变压器变比调压只能用于无功功率充裕的情况B.改变发电机励磁电流可以实现逆调压C.改变无励磁调节变压器的变比只能实现顺调压D.改变无励磁变压器变比可以实现逆调压E.在无功功率缺乏引起电压水平偏低的电力系统中，应首先增加无功补偿设备14.下面所列故障类型中，短路电流中存在零序分量的有（BC）A.中性点直接接地系统中发生两相短路B.中性点直接接地系统中发生两相短路接地C.中性点直接接地系统中发生单相接地短路D.中性点不接地系统中发生两相接地故障C.中性点直接接地系统中发生三相短路15.关于电力系统同步发电机并列运行的静态稳定性，下面正确的是（BCE）A.发电机并列运行的静态稳定性是指短路情况下，发电机保持同步运行的能力B.发电机并列运行的静态稳定性指正常运行的发电机受到小干扰作用后，恢复到原运行状态的能力C.分析同步发电机并列运行静态稳定性的方法是小干扰法D.分析同步发电机并列运行静态稳定性的方法是对称分量法E.同步发电机并列运行静态稳定的实用判据是明∕db>0三、判断题判断下列各题正误，正确的用“J”表示，错误的用“X”表示。

电力系统分析考试题含参考答案一、选择题（每题5分，共25分）1. 电力系统中，描述电压、电流随时间变化的函数称为（）。

A. 电压函数B. 电流函数C. 电压电流函数D. 微分方程答案：C2. 在电力系统中，为了提高系统的稳定性，通常采用（）。

A. 增大输电线路的电阻B. 增大发电机的电抗C. 提高系统的电压等级D. 增加系统的负载答案：C3. 电力系统中的无功功率主要由（）产生。

A. 同步电机B. 感应电机C. 变压器D. 电容器答案：A4. 在电力系统分析中，常用的潮流计算方法有（）。

A. 高斯消元法B. 牛顿-拉夫森法C. 矩阵求逆法D. 以上都是答案：D5. 电力系统短路计算的主要目的是（）。

A. 确定系统的稳定性B. 确定系统的电压等级C. 校验设备的承受能力D. 确定系统的无功需求答案：C二、填空题（每题5分，共25分）6. 电力系统中，描述电压、电流随时间变化的函数称为_________。

答案：电压电流函数7. 电力系统的稳定性主要取决于系统的_________和_________。

答案：电压等级、无功功率8. 在电力系统中，常用的潮流计算方法有_________、_________和_________。

答案：高斯消元法、牛顿-拉夫森法、矩阵求逆法9. 电力系统短路计算的主要目的是_________。

答案：校验设备的承受能力三、简答题（每题10分，共30分）10. 请简述电力系统分析的主要任务。

答案：电力系统分析的主要任务包括潮流计算、短路计算、稳定性分析、无功优化等。

潮流计算是为了确定电力系统中各节点的电压和功率分布；短路计算是为了校验系统在发生短路时设备的承受能力；稳定性分析是为了保证电力系统在运行过程中具有良好的稳定性；无功优化是为了在满足系统稳定性的前提下，经济地配置无功功率资源，提高系统的电压水平。

11. 请简述电力系统中的有功功率和无功功率的作用。

答案：有功功率主要用于完成电力系统的功率传输，满足用户的电力需求；无功功率主要用于维持电力系统的电压水平，提高系统的稳定性。
