防锈液
淡黄色液体，一种工业注液体制剂，涂覆性优良；黑色金属表面防锈、抗氧化。该液为水溶性防锈溶液；不产生挥发性有毒物质；不宜身体直接接触该产品。适用于工序间或户内外钢铁铝及合金制品器械等表面防锈处理。一次喷涂防锈期达8个月以上；如需延长存放期，建议每半年浸、喷或涂一次。
防锈液又名气相防锈液，是一种工业注液体制剂（俗称防锈剂），Rustoper(锈蚀终结者)气相防锈液是一种独特的气相水基防锈液，保护铁及非铁金属制品及设备，即使在氯化物含量超过400ppm的液体中也不会发生锈蚀。本品可长期防止金属产品在淡水、海水、盐水及其它含硫化物、卤素的高腐蚀溶液中发生锈蚀。另外还广泛用于船舶海运，以及在需要低成本防锈的淡水、海水作业中。本品经添加特殊微量元素后，可直接用于生产优质、高效、环保的气相防锈纸。
该液为水溶性防锈溶液；不产生挥发性有毒物质；不宜身体直接接触该产品。防锈工序一般分为工序间防锈和产品的封存防锈。工序间的防锈要使得零件在后序的加工过程中没有锈蚀，且表面的防锈油膜要容易清洗。
防锈液：有很高的防腐性能和极强的附着力，不含甲醛、苯、重金属等有害物质，有利于环境保护和操作者的身心健康，干燥后变为透明光亮膜层，可以用做最终的防腐涂层，也可作为防锈底漆使用。封闭膜层具有优异的光亮性、平整性、防变色性、抗腐蚀性和高附着性等特点。

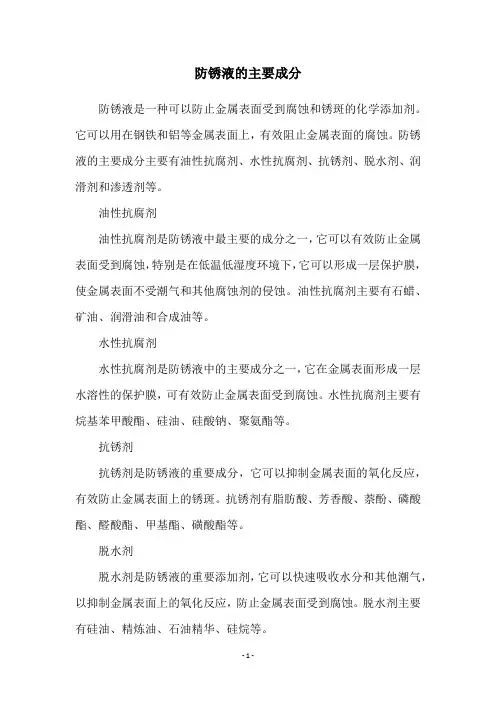

组成成份
成膜物质，缓蚀防锈剂、抗氧化剂等。
外观：淡黄色液体；
稳定性：合格；
PH值：8-9；
盐雾试验：（45#钢，41±1℃）>96Hs；（铸铁片，40±1℃）> 72Hs。
包装与存储：10/25KG桶；存放在于室内阴凉处，密封。
性能特点
1、在易锈蚀的水溶液、含氯溶液及含卤元素的溶液中，也具备防锈功能。
2、即便是使用在100%相对湿度环境里，也能充分满足防锈需要。
3、耐高温。在石油或天然气的高温深井设备中，少量使用即可防止设备生锈。
4、可用于机加工件短期工序防锈，也可在密封包装配合下获得长期防锈效果。
5、可被生物分解，无环境危害。
6、不含氯化物、磷酸盐和重金属，环保安全。通过SGS认证，符合RoHS 指令要求。
适用金属
铁金属、合金钢、铸铁、铜、黄铜、青铜、电镀金属、锌及合金、铬及合金、镉及合金、镍及合金、锡及合金、铝及合金等各种金属材料及制品。
应用方法
1、将被防锈物品表面洁净、干燥，不能有残留碎屑、污渍或其他秽物。
2、使用本品原液或稀释液均匀喷淋、涂刷或浸泡被防锈物品后自然晾干，存放在阴凉、干燥的环境中。若需获得长期防锈效果，则应将被处理后的被防锈物品置于塑料袋内或其他容器中密封包装。
3、也可向被防锈物品单元包装物内（如纸箱、包装袋）喷洒适当量的本品，然后立刻密封。
4、若需获得完全防锈效果且不包装，也可直接将被防锈物品完全浸泡在本品中。
5、作业时应戴干净手套操作，不要用裸手接触被防锈物品。
环境安全
不慎与身体直接接触，请首先用大量清水清洗即可。
使用说明：使用前搅拌或晃动均匀溶液后，浸入或喷涂在金属表面即可，不宜与其它防锈产品混合使用。
技术支持
水性防锈剂/防锈油的常见问题解答:
1、被防锈物的表面预处理方法
2、涂敷防锈油的方法
3、影响金属腐蚀的主要因素有哪些
4、如何选择防锈油和防锈剂
5、防锈时间跟哪些因素有关
6、如果要求达到一年的防锈时间,应如何操作?
7、防锈油的安全数据报告(MSDS与SGS安全报告)
8、出口产品需要防锈油的证明材料
9、刹车盘防锈实验（三个月）
1.1、被防锈物的表面预处理方法
a、表面清洁：涂防锈油之前，被防锈物要清洗干净，这与以后的防锈效果有很大的影响。可选用复合高效脱脂剂、高温强力脱脂剂、KE-297容剂型强力除油剂及KE-568水基型清洗剂清洗。
b、表面干燥：表面越干燥防锈效果超好。如果表面有小量的水分，可用脱水防锈油。清洗干净后可用过滤的干燥压缩空气吹干。
1.2、涂敷防锈油的方法
a 、浸泡法：一些小型物品采用浸泡在防锈油中，让其表面粘附上一层防锈油脂的方法。1-2分钟即可。
b 、刷涂法：用于不适用浸泡或喷涂的室外建筑设备或特殊形状的制品，刷涂时既要注意不产生堆积，也要注意防止漏涂。
c、喷雾法：一些大型防锈物不能采用浸泡法涂油，喷雾法适用溶剂稀释型防锈油或薄层防锈油，但必须采用完善的防火和劳动保护措施。
1.3、影响金属腐蚀的主要因素有哪些？
a 、金属材料本身化学成分和结构；
b、金属表面光洁度（氧浓度差电池腐蚀）；
c 、与金属表面接触的溶液成分及pH值；
d 、环境温度和湿度；
e 、与金属表面相接触的各种环境介质。
1.4、如何选择防锈油或防锈剂？
防锈剂是种水性的产品，也称防锈液、防锈水，是由一些起防锈作用的添加剂配制而成；其优点是使用方便、经济、易清洗，如三椰防锈液，既满足了防锈要求，又具有很好的水洗性；防锈剂的防锈时间根据使用使用比例不同,可达到1月至1年的防锈效果,对水比例越少防锈效果越好。而相对于防锈剂而言，防锈油的防锈时间要更长一些，价格较高，即使用了透明快干薄膜防锈油也会在表面有油感。鉴于以上的特点，如果防锈时间要求比较短，可以用防锈剂，如果对工件使用后要求容易清洗干净，也可以选用防锈剂。相反就可以选择防锈油了。
1.5、防锈时间跟哪些因素有关？
防锈时间不关跟使用什么样的防锈产品有关,还与被防锈工件防锈前是否清洗
干净、涂完防锈剂后是否烘干、是否有外包装都有一定的关系。做个小实验，取个刹车盘，表面干净的地方明显比不干净防锈效果好。所以建议用户为了更好的提高防锈效果，可以完善以上几点，如果没有条件，则可以提高防锈剂的使用浓度
1.6、如果要求达到一年的防锈时间,应如何操作?
建议用户按照以下操作处理:
1）清洗：使用三椰复合高效脱脂剂或KB-568五金件除锈专用清洗剂清洗。
根据工件油污情况按1：10-15左右兑水使用，洗重油污由操作工人用手工清洗掉，然后进清洗剂喷淋清洗，清洗液50℃-60℃，然后吹干工件，再在防锈液里浸涂。(也可使用KB-568清洗剂)
2）防锈剂的配制：请使用蒸馏水或去离子水，不可使用地下硬水和自来水，按1：1兑水稀释使用。然后把工件浸泡在防锈液里少许时间，注意必须让工件全蘸上防锈液。
3）吹干工件上流动的防锈液，进行包装。包装必须用干净、干燥塑料袋，不能用纸板等东西。包装条件应为干燥通风、湿度≤65。
1.7、防锈油的安全数据报告(MSDS与SGS安全报告)
1.8、出口产品需要防锈油的证明材料
1.9、刹车盘防锈实验（三个月）
防锈时间不关跟使用什么样的防锈产品有关,还与被防锈工件防锈前是否清洗干净、涂完防锈剂后是否烘干、是否有外包装都有一定的关系。做个小实验，取个刹车盘，表面干净的地方明显比不干净防锈效果好。所以建议用户为了更好的提高防锈效果，可以完善以上几点，如果没有条件，则可以提高防锈剂的使用浓度。
路漫漫其修远兮，吾将上下而求索 - 百度文库 11 水基防锈剂、切削液的发展与应用 金属在潮湿空气中或浸于水中是很容易受到腐蚀的。但在水中加入一定量的缓蚀剂，这种水就是具有一定防 锈功能的防锈水。防锈水被广泛应用于金属加工过程中工序间防锈，也可把材料浸泡在防锈水中暂时贮存。本文最后将介绍两款水基防锈剂在切削液、防冻液、水-乙二醇抗燃液压液、防锈水中的应用。 最常用的水溶性防锈剂主要有 亚硝酸钠：亚硝酸钠（NaNO2）是目前应用最广泛最廉价的水溶性防锈剂，多与碳酸钠共用。对黑色金属（钢、铁、锡）有效，对铜等有色金属无效。易溶于水、甘油，难溶于乙醇和乙醚。但在使用时最后不低于0.3%，在保护钢铁时其临界浓度为0.25%，低于0.25%时则形成腐蚀，所以最好保持在0.5%以上。在含高浓氯离子的海水中则没有防锈作用，在含氧化剂或还原剂的水中，缓蚀效果也大为降低。适用于闭封式循环系统，敞开式系统则需要更高的浓度。在常温下易产生硝化细菌营养物质而导致微生物腐蚀（在防冻液中不会，水温较高），对人和生物有害，特别是和胺类合用时形成的亚硝胺有致癌作用；缓蚀过程中会还原成氨，腐蚀某些金属材料。 无水碳酸钠：一般不单独使用，而是和亚硝酸钠复配使用。 应用举例： 亚硝酸钠3~8%，无水碳酸钠0.5~0.6%，水余量，用于全浸小零件； 亚硝酸钠3~8%，三乙醇胺0.5~0.6%，水余量，用于全浸、喷淋精密零件防锈； 亚硝酸钠15%，无水碳酸钠0.5~0.6%，甘油30%，水余量，用于中间库存防锈、成品防锈。 三乙醇胺：易溶于水，呈碱性，常和亚硝酸钠、苯甲酸钠一起复配防锈水使用，其用量一般为0.5~10%，实际用量更偏高，只对钢铁有效，对铜、铬、镍会加速腐蚀。 苯甲酸钠：溶于水和醇，配成1~1.5%防锈水即可阻止钢的腐蚀，也可减缓铜、铅的锈蚀，浓度大于40g/L 时，对铝、硅钢、铸铁、钢都有明显缓蚀作用。 苯并三氮唑：是铜、银等有色金属的缓蚀剂，对抑制铜变色、腐蚀最有效，易溶于醇，微溶于水。 其它如钼酸钠、N-烷基亚氨双丙烯酸钠、六亚甲基四胺（乌洛托品）、尿素、磷酸盐、铬酸盐、硅酸钠等不再一一介绍。 近年来，国内新型水溶性缓蚀剂研究取得一些新的进展。如1-羟基苯并三唑及其碱土金属的氢氧化物、羊毛脂肪酸二乙酰胺和氨基酸、甲基肉桂酸的碱金属盐或胺盐、饱和脂肪二羧酸和聚酰胺羟膦酸盐等。一些不含亚硝酸盐的防锈水陆续投入市场。 以下内容请不要含民族主义色彩来阅读（否则请不用看下去了），日本的绿色环保意识及科技水平早于中国几十年。 日本切削液制造商组织“全国工作油剂工业组合”要求会员厂停止出售含亚硝酸钠的切削液。他们不断用以有机防锈剂为主体的切削液。渡边昭次等人研制了高性能、安全性好的切（磨）削液，对多种羧酸的胺盐进行了研究，发现苯甲酸的烷基、烷氧基、硝基和氯代衍生物的胺盐具有较好的防锈性，而溴、碘衍生物的胺盐除具有防锈性外，还具有良好的抗磨性。间宫富士雄提出了植酸（肌醇六磷酸酯）作为水溶性缓蚀剂---是植物中大量存在的有机膦酸化合物，特别存在于种子、谷物当中。因其分子结构中具有同金属配合的24个氧原子、12个羟基和6个磷酸基，与金属接触时极易在金属表面形成一层致密的有机单分子保护膜，使金属的电极电位变得和铂、金一样，从而有效阻止了金属的腐蚀。 植酸可用作管道的防蚀剂（添加钠盐、胺盐0.05%~0.2%）；防冻液的缓蚀剂（添加钠盐、胺盐 0.1~0.5%）。 日本第一工业制药株式会社生产的水溶性防锈剂-1，日本油脂公司的MET-ALEX.CA-2057,美国HUGHTON公司的Rust Veto65等，其效果优于亚硝酸盐+三乙醇胺组合。
WD-40超浸透性万能防锈润滑剂技术资料 一、超浸透性防锈润滑剂 WD-40从字面上看是“Water Displacement, 40th attempt”，WD-40的W代表水，D 代表消除，40th代表第40次尝试。 WD-40的名称是直接取自1953年研发WD-40的化学工作人员研究笔记中所用的名词。 当时，化学家Norm Larsen试图调制一种可以通过去除水分、湿气的作用，防止腐蚀的配方。 Norm在完成第40次尝试之后，凭着毅力努力不懈，终于得到饱尝，完成发明。 WD-40中包含什么？在WD-40的官方网站上宣称，WD-40所含成份是一项工业机密，仅该公司极少数人员知道，但是他们可以告诉大家WD-40不含哪些成份。WD-40不含矽、煤油、水、腊、石墨、氟氯碳化物（CFC），或任何已知致癌媒介。 二、成分/组成信息 脂肪烃类：60-70%，石油基油：15-25%，二氧化碳:2-3%，其它无危险性混合物：<10% 危险成分：无特殊危害成分 三、主要特性 Stops Squeaks 消除噪声 Drives Out Moisture 排除湿气 Cleans and Protects 清洁及防锈 Loosens Rusted Parts 松解生锈机件 Frees Sticky Mechanisms 解化粘固杂质 四、WD-40的功能 1.清洁：WD-40可澈底清除沾染的灰尘、污垢与油渍。更能解粘着物、轻易去除贴纸、胶带、卷标与粘性超强的素材。 2.除湿：由于WD-40 能去除湿气、水份，因此可让电子系统快速干燥，防止因湿气造 成短路。 3.渗透：WD-40可去除让金属粘合的铁锈，解开粘连、冻塞或生锈的金属零件。 4.润滑：WD-40的润滑成份均匀广布，并牢牢附着在可转动的零件上。 5.保护: WD-40 含抗腐蚀成份，可保护金属表面，以防湿气与其它腐蚀因素侵袭 五、WD-40基本特征 物理性能 WD-40品质完全符合美军检验合格MIL SPEC C-23411 外表：透明或略带白色絮状物 颜色：淡琥珀色 气味：清淡怡人 比重：0.800±0.020(在25℃) 黏度：27.5±1.0秒(Zahn黏度杯#1,在25℃) 闪燃点：43℃(最低点) 不挥发百分比：占重量22%(最低点) 挥发百分比：占重量78%(最高点) 凝固点：-73℃
一．金属加工液的性能及其应用的添加剂1.金属加工液简介 金属加工液（Metalworking fluids）主要是金属加工用的液体，根据加工工艺类型的不同，可分为金属成型、金属切削、金属防护和金属处理四大类。按形态分为：油型、可溶性油、半合成液、合成液。主要起润滑和冷却作用，兼有防锈清洗等作用。一般的金属加工液包括切削液、切削油、乳化液、冲压油、淬火剂、高温油、极压切削液、磨削液、防锈油、清洗剂、发黑剂、拉深油等。 2.金属加工液的常见问题与解决方案（水溶性切削液） 金属加工液的常见问题与解决方案（水溶性切削液） ◆工件表面光洁度◆ ●可能原因 １、稀释液浓度太低 ２、切削液定向喷射不好或流量过低 ３、金属加工屑污染 ４、水质影响，溶液不稳定 ５、使用刀具与材料或加工工艺错配 ●解决办法 １、调整稀释液浓度 ２、检查金属加工液供应系统有否堵塞并加以清洁，直接喷在刀刃上 ３、过滤稀释液 ４、硬水会道致某些切削液不稳定影响到表面切削液金属加工液. ５、与刀具供应商协商，选择正确型号金属加工液论坛,切削液,乳化液,半合成,全合成, ◆工件腐蚀◆ ●可能原因 １、浓度太低度 ２、水质硬度太高 ３、溶液被污染 ４、防腐剂已降解或消耗 ５、溶液酸性值过低度 ６、高温以及潮湿环境 ７、工件处理和储存 ●解决办法 １、增加并校正使用浓度 ２、检测水硬度，使用150ppm硬度的水 ３、确定及除去污染物，或更换新的溶液 ４、添加新溶液
５、适当添加PH调整剂 ６、降低温度和湿度，在成品上施涂防锈剂 ７、工件存放干燥通风的环境中，长时间存放时需要施涂防锈剂 ◆刀具/砂轮寿命下降◆ ●可能原因 １、大量金属屑 ２、溶液污染 ３、浓度太低切削液金属加工液 ４、水质影响 ５、使用刀具/砂轮与材料工艺错配 ６、切削液润滑性能不好 ●解决办法 １、净化切削液（更换/过滤） ２、确定及去除污染物 ３、调整浓度 ４、正确地调配切削液 ５、与刀具供应商协商，选配正确型号金属加工液论坛 ６、换用润滑性能好的产品 ◆发热量大，刀具使用寿命短◆ ●可能原因 １、冷却性能差最专业的金属加工液论坛|切削液|切削油|冲压油|防锈油|清洗剂|添加剂|防锈剂|乳化液|半合成|全合成|润滑油|润滑脂 ２、切削液定向喷射不好或流量过低 ●解决办法 １、选择冷却性能好的产品金属加工液论坛,切削液,乳化液,半合成,全合成,切削油,防锈油,防锈剂,润滑油, 水溶性,配方 ２、增加流量或直接喷在刀刃上 ◆稀释液上面有浮油◆ ●可能原因 １、设备润滑油污染 ２、混合条件差 ３、经纯油加工的零件 ●解决办法 １、用撇油器撇除漏油 ２、重新配制稀释液，确保边搅拌边将油加入水中 ３、用撇油器除去，加工前将零件清洗干净屑污染 ◆气味难闻和颜色变化◆ ●可能原因 １、水质太差 ２、外来油品的严重污染 ３、产品更新率低 ４、设备（油箱、管道、喷射系统）上污秽 ●解决办法切削液
防锈切削液采用进口高分子合成酯、防锈添加剂、润滑剂、极压剂、防腐剂和特殊表面活性剂，经科学高温复配而成，防锈和润滑突出，非常适用于黑色金属的切削加工。由于工业需求量大，厂家一般都会大量批发，那么这些需求厂家最关心的就是价格问题了，零售价和批发价肯定是不一样的，所以切削液如果批发价格是多少呢？什么因素会影响它的价格呢？今天就和小编一起了解下，希望对您有所帮助。 一、切削液的分类 1.生产的切削液，分为纯油切削液、多功能切削液、不锈钢切削液以及钻孔攻牙油等工业润滑油系列产品。 2.切削液型号有，纯油切削液，MC800、MC801；多功能切削油，MC804、MC805；不锈钢切削油，MC806、MC807；钻孔攻牙油，MC808、MC809。 二、性能特点
切削液为白色至淡黄色粉体，由精制干性油、水性粉体油配以国际上高档的油性增强剂、抗磨减摩剂、润湿剂、防锈剂、防腐剂等特种添加剂，经精湛工艺配制而成。 1.超强的润滑性能、抗磨性能，提高加工精度、表面光洁度，有效地保护刀具，延长刀具使用寿命。属高效节能型产品。 2.润滑性能、冷却性能、防锈性能、清洗性能——四能一体。能有效的排除磨屑、铁粉、油污、砂粒、等切屑，快速沉积加工出来的废屑；有一定的短期防锈、工序间防锈作用。散热冷却，不燃，安全可靠。 3.切削液溶解速度快，工作效率高。 4.切削液不易腐败，稳定性好，使用周期长。 5.高透明度，易于观察工件。 6.抗乳化，有较好的快速消泡作用，属于抑泡型产品。 7.极低的使用浓度，较高的润滑、防锈效果，本品的稀释比例是市场上切削液稀释比例的2倍以上，综合使用成本大大降低。 8.切削液粉体包装，运输方便。本品1：1兑水即为高档浓缩切削液。 9.环境清洁友好，无废油产生，无油泥污染。 三、批发价格 市场上切削液批发价格大概为5-20/公斤，有的是按照桶装批发，但由于桶的容量不同，价格也有所差异，如果有需要的客户，可以电话联系具体详细询问。
35工业技术 0 引言 当前的汽车车身构件一般是以金属材料为主，但是，腐蚀是金属材料不可避免会发生的一个问题。随着人们对汽车维护与保养意识的不断增强，进而也逐步开始关注如何有效对汽车开展防锈处理，这也成为了汽车生产商不断探索与研究的一个问题。涂装工艺是汽车制造中的四大工序之一，他能够有效提升汽车的抗腐蚀性与提高汽车的整体美观性[1]。但是，在具体实施涂装工艺时，由于汽车在组成与结构设计上面会产生一些不足，进而导致整车部分比其它部分更易受到腐蚀，这就需要汽车生产商在对汽车进行涂装时，能够对车身的易腐蚀部位采取相关防护措施，进而提高汽车的防锈处理效率。 1 汽车车身易腐蚀部位及其主要防护措施 1.1 汽车的车底部位 汽车车底作为最贴近地面的一个部位，直接与碎石、泥沙和水接触，特别是在路况不好的地段，就更为严重。汽车在不良路况下行驶时，其车轮飞溅的碎石还有泥沙撞击，容易导致汽车表面的防护层遭受破坏，从而使得金属材质的结构组成暴露在外。当裸露的金属部位与水还有空气中的氧接触时，就会产生化学反应而出现锈蚀现象。这不仅极大地影响了汽车的美观，还缩短了汽车的使用寿命[2]。汽车车底部位一般很少有人关注，因此在发生锈蚀与损坏时，车主也不易察觉。所以，汽车生产商有必要采用防锈能力强、耐损性较好的聚氯乙烯等相关弹性材料来有效对汽车车底进行防护处理。与此同时，在汽车的车底涂上阳极电泳材料还能够有效增强车底电泳膜的实际厚度，从而提升汽车车底的防锈能力。 1.2 基于汽车车身间缝隙部分 一般来讲，汽车的车身都是由钢板拼焊而成的，因此在对汽车的车身进行包边与折边时，就容易在钢板的搭接部分出现一些缝隙。这些缝隙的产生使得汽车在实施涂装时，无法形成既完整又达到标准的漆膜，进而使得这些部位极易受锈蚀。目前在对汽车进行涂装时，通常是按照涂胶的形式开展，从而能够有效减少或避免潮湿的空气与水分通过缝隙之中[3]。但汽车制造商需要对汽车车身使用环境较为恶劣的部位进行重点防护处理，而针对其它部位便可以单纯运用涂漆处理，同时还能够利用内饰件跟安装胶板来实施简单的防锈处理。 1.3 基于汽车车体中的内腔部位 一般来讲，导致汽车的车体内腔部位容易受到锈蚀的原因主要有两个方面，一方面是汽车在进行涂装时，汽车的内腔涂层并没有达到防腐要求的相应厚度，因此便出现了图层不完整的情况，从而弱化了汽车车身的实际防锈力；在另一方面则是因为汽车的车身内腔会产生排水与排风不畅的情况。所以汽车在使用时，车身部位会发生泥沙、污水、湿气等的积存现象，进而导致汽车车身的金属内腔极易发生锈蚀[4]。一般来讲，汽车的车身内腔很难通过涂装来实现长久防锈，因为金属结构材质会产生电磁屏障，从而阻碍了在汽车车身上顺利开展电泳工艺。因此可以显著提高汽车车身防锈功能的最主要工序电泳工艺，便无法实现漆膜厚度的具体标准，有的还甚至不能生成漆膜。因此，需要将汽车车身的腔体尽量设计为能够充分保障涂装工序有效开展的结构，进而才能减少或是消除腐蚀质的渗入与滞留。假使不能达到上述设计要求的话，那么就要保留相关的工艺孔，采用喷涂内腔蜡的形式来实施防锈处理措施。 1.4 基于车体间的接触部分 汽车车体中的五门一盖是跟车身直接接触的部位，但在开展涂装的实际过程中，无法对跟车身接触的部位进行相应的喷漆与电泳处理，通常来讲，各个整车生产厂都会拥有相关辅助性涂装工序，从而有效完成对汽车车身接触部位的顺利涂装，进而提升汽车的实际防锈能力。在进行辅助工装时，需要重点做到以下几方面：首先是需要防止在具体安装工装时，出现其与汽车车身进行平面式接触的现象。这是由于平面式接触会使其接触面缺少必备的电泳漆膜，从而会使汽车车身出现早期锈蚀的情况，进而影响到汽车的实际美观性。其次是进行辅助工装时，要注意对接触部位进行清理，防止出现表面积漆过多的现象，而且这种积漆也更容易脱落。如果在辅助工装进行时，没有注意对接触部位进行及时清理的话，那么就会在进行涂装的过程中，带给汽车车身一些不必要的污染。最后是在实施大型辅助工装的过程中，要重视设计好汽车车身的腔体结构，设计师要在腔体构件的低端开孔，方便排水，而且还可以直接采取角钢结构，在腔体结构产生带液污染前就处理好电泳槽液。与此同时，还可以在防止烘烤时，汽车车身腔体内的液体喷射到车身上或者是具体工件上而产生汽车车身漆膜弊病的现象。 2 其它相关的防锈处理方法 除了开展常规的涂装工序之外，对汽车车身实施防锈处理的方法还有很多种，像镀锌钢板、达克罗技术及高防腐涂料的应用等等，都能够对汽车的车身起到很好的保护作用。汽车制造商在汽车的开发阶段就需要全面考虑到汽车车身的实际使用环境以及能够采取何种防锈处理方法，基于这种情况之下，进行预先的准备与设计可以减少许多后期维护工作。除此之外，车主在具体使用汽车时，也需要注意对其进行日常防护，有效减少车身暴晒，避免在恶劣的环境下行驶，平时注意对汽车进行清理，及时修补汽车的受损部位等等。 3 结语 随着汽车行驶里程的不断增加，汽车各个部位的锈蚀也会相应增加。这不仅会影响到汽车的整体美观，还会直接缩减汽车的实际使用寿命。所以，汽车生产商有必要在汽车的设计与制造阶段对汽车易受腐蚀部位进行重点防锈处理，从而提高汽车的实际防锈能力。 参考文献： [1]赵安伟.汽车防锈处理探讨[J].上海涂料,2011(07):18-19. [2]东方慧.汽车底盘的防锈处理[J].机电信息,2012(33):19. [3]施雄飞,时磊,王玉峰.汽车防锈技术[J].汽车与配件,2014(49):76-77. [4]罗克研.汽车锈蚀:小问题引大隐患[J].中国质量万里行,2014(06):43-44. 作者简介：刘宇哲(1986-)，男，陕西延安人，硕士，助教，研究方向：车身修复。 关于汽车防锈处理的探讨 刘宇哲 （陕西工业职业技术学院,陕西 延安 712000） 摘 要：随着经济社会的不断发展，人们的生活条件也越来越好，各种各样的汽车开始走入寻常百姓之家。但是，汽车在使用过程中会产生一个问题，就是容易受到腐蚀而生锈。汽车预防腐蚀的主要方法就是涂装处理，这就需要在对汽车进行涂层处理时，能够对车身进行全面而又持久的防护处理。本文首先对汽车车身中的易腐蚀部位进行了探讨与分析，并对如何采取有效措施对其进行防锈处理进行了研究与探索，以期能够有效提升汽车的防锈效果，延长汽车的实际使用寿命。 关键词：汽车；防锈处理；策略探讨 DOI:10.16640/https://www.doczj.com/doc/5214134734.html,ki.37-1222/t.2016.02.031
水基切削液与油基切削液的区别油基切削液的润滑性能较好，冷却效果较差。水基切削液与油基切削液相比，润滑性能相对较差，冷却效果较好。慢速切削要求切削液的润滑性要强，一般来说，切削速度低于30m/min时使用切削油。含有极压添加剂的切削油，无论对任何材料的切削加工，当切削速度不超过60m/min时都是有效的。在高速切削时，由于发热量大，油基切削液的传热效果较差，会使切削区的温度过高，导致切削油产生烟雾、起火等现象，并且由于工件温度过高而产生热变形，影响工件加工精度，故多用水基切削液。 乳化液把油的润滑性和防锈性与水的极好冷却性结合起来，同时具备较好的润滑冷却性，因而对于有大量热生成的高速低压力的金属切削加工很有效。与油基切削液相比，乳化液的优点在于有较大的散热性、清洗性，用水稀释使用而带来的经济性以及有利于操作者的卫生和安全而使他们乐于使用。实际上除特别难加工的材料外，乳化液几乎可以用于所有的轻、中等负荷的切削加工及大部分重负荷加工。乳化液还可用于除螺纹磨削、沟槽磨削等复杂磨削外的所有磨削加工。乳化液的缺点是容易使细菌、霉菌繁殖，使乳化液中的有效成分产生化学分解而发臭、变质，所以一般都应加入毒性小的有机杀菌剂。 化学合成切削液的优点在于经济、散热快、清洗性强和极好的工件可见性，易于控制加工尺寸，其稳定性和抗腐败能力比乳化液强。合成切削液的缺点是在某些苛刻的条件下使用时，润滑性欠佳，这将引起机床活动部件的粘着和磨损，而且化学合成液留下的粘稠状残留
物会影响机器零件的运动，还会使这些零件的重叠面产生锈蚀。 一般在下列的情况下应选用水基切削液：1）对油基切削液潜在发生火灾危险的场所；2）高速和大进给量的切削，使切削区趋于高温，冒烟激烈，有火灾危险的场合；3）从前后工序的流程上考虑，要求使用水基切削液的场合；4）希望减轻由于油的飞溅及油雾的扩散而引起机床周围污染和肮脏，从而保持操作环境清洁的场合；5）从价格上考虑，对一些易加工材料及工件表面质量要求不高的切削加工，采用一般水基切削液已能满足使用要求，又可大幅度降低切削液成本的场合。 当刀具的耐用度对切削的经济性占有较大比重时（如刀具价格昂贵，刃磨刀具困难，装卸刀具辅助时间长等）；机床精密度高，绝对不允许有水混入（以免造成腐蚀）的场合；机床的润滑系统和冷却系统容易串通的场合以及不具备废液处理设备和条件的场合，均应考虑选用油基切削液。 油基切削液和水基切削液使用性能对比：油基切削液的切削性能如刀具耐用度、尺寸精度和表面粗糙度好，相比之下水基切削液的切削性能差。油基切削液的操作性能如机床、工件的防锈蚀好，油漆的防剥落性好，切屑的分离、去除性差，抗冒烟、起火性差，对皮肤有刺激，操作环境卫生差，防长霉、腐败、变质性好，使用切削液易维护，废液易处理；而水基切削液的操作性能与油基相反，其机床、工件的防锈蚀性差，油漆的防剥落性差，切屑的分离、去除性好，抗冒烟、起火性好，对皮肤无刺激，操作环境卫生好，防长霉、腐败、变
汽?车座椅防锈技术条件 1 范围 本技术条件确定了座椅?架?属零部件涂层的技术要求。 本技术条件由范围、规范性引??件、术语、涂层腐蚀定义、零部件腐蚀等级定义和技术要求、判断标准、注意事项等部分组成。 2 规范性引?用?文件 下列?件中的条款通过本标准的引??成为本标准的条款。凡是注?期的引??件，其随后所有的修改单（不包括勘误的内容）或修订版均不适?于本标准，然?，?励根据本标准达成协议的各?研究是否可使?这些?件的最新版本。凡是不注?期的引??件，其最新版本适?于本标准。 Q/CC GY029-2010 漆膜厚度测定法 Q/CC GY006-2009 漆膜硬度测定法 Q/CC SY087-2009 漆膜附着?测定法 Q/CC GY004-2009 漆膜耐冲击性测定法 Q/CC GY007-2009 漆膜耐?性测定法 Q/CC JT209-2010 车?油漆涂层技术条件 Q/CC JT212-2010 ?属零部件涂层技术条件 Q/CC GY021-2009 ?属覆盖层—中性盐雾试验 Q/CC SY084-2009 漆膜耐酸碱性测定法 QC/T 484－1999 汽车油漆涂层 QC/T 625－1999 汽车?涂镀层和化学处理层 3 术语 3.1 涂层的定义： 涂层：覆盖于零部件表??于保护零部件外观和功能，包括有机涂层和?机涂层。 3.2 有机涂层
指表?处理主要由有机物组成的涂层，如电泳喷漆、喷塑、粉末喷涂等表?处理?艺形成的涂层。 3.3 ?无机涂层 指表?处理主要由?机物组成的涂层，如各种电镀层（电镀锌、热镀锌、镀铬等）、各种转化膜（磷 化、发?、发蓝等）、普通达克罗、?铬达克罗等表?处理?艺形成的涂层。 3.4 外漏漏区域、内部区域定义： 外部区域：以座椅泡棉为界，位于泡棉外部的区域。 内部区域：以泡棉和?套为界，位于座椅泡棉和?套包覆范围内。 3.5 NSS试验 neutral salt spray test 中性盐雾试验。 3.6 划痕法 指通过试样上划出透过涂层?基材的直线（试样表?为曲?的，划线为连续曲线），进?进?盐雾试验，评价试样耐腐蚀性的?法。 4 座椅防锈技术要求 4.1 座椅防锈零部件定义 头枕?架、头枕导管 滑轨总成 滑轨操作?柄 安装?架 横梁总成 座椅靠背锁钩 座椅靠背背板 座椅铰链 座盆与滑轨连接板 ?童座椅固定挂钩 4.2 座椅?工作环境定义： 腐蚀轻微的?作环境：?燥温和的内部区域 4.3 座椅防锈等级定义
铸铁防锈切削液 【基本参数】： 产品型号： 产品名称：铸铁防锈切削液 外观：淡黄色透明液体 5%稀释液外观：微乳不透 加工材质：ADC压铸铝 折光系数：1 5%稀释液PH值：8.9 铜腐55℃：1B 铝片55℃：1A 单片防锈时间（h）：24 性能概述：铸铁防锈切削液是一种经济型高品质半合成液，本产品设计用于各种不同金属的切削和磨削加工，即使在非常苛刻的加工条件下,也不需特别的维护。本产品具有很好的润滑性并极具减摩特性，特别适用于重载加工。优异的稳定性和卓越的加工表现使其成为现代高质量加工行业的首选产品。 【产品介绍】： 铸铁防锈切削液是一种经济型高品质半合成液，本产品设计用于各种不同金属的切削和磨削加工，即使在非常苛刻的加工条件下,也不需特别的维护。本产品具有很好的润滑性并极具减摩特性，特别适用于重载加工。优异的稳定性和卓越的加工表现使其成为现代高质量加工行业的首选产品。 【产品特性】： 1、使用周期长---稳定的配方提供较长的使用寿命，单机使用超过一年。 2、适用范围广---即可用于切削，也可用于磨削；适用于铝及其合金、钢材、不锈钢、铸铁等。 3、润滑性能卓越---较好的保持润滑和冷却的平衡，延长刀具的使用寿命，提供了优异的表面光洁度。 4、清洗性能---微小的乳液颗粒降低了加工过程中冷却液的带走量，超强的渗透性可使切削液容易进入切削部位，并及时带走碎屑。切削液残留物很容易用水、工作液或水性清洗剂去除。并且良好的清洗性能保持 机床的清洁性。 5、生物稳定性---可有效对抗细菌、真菌，最大限度减少废液排放。本产品可长期有效的使用，不需要添加其它高成本添加剂。 【应用场景】： 1、广泛应用于铝合金（ADC1 2、6 系、7 系等）、不锈钢、模具钢、铸铁、碳钢、合金钢等多种材质的加工。 2、可用于车、铣、钻、铰、磨、镗、攻牙等多种加工工艺。 3、广泛应用于加工中心、数控机床等加工设备。 4、适用于水硬度500ppm 以下的水质条件。 【使用方法】： 建议加工浓度 轻载加工、磨削。。。。。。。。。5% 中载加工。。。。。。。。。。。。5%--7% 重载加工。。。。。。。。。。。。7---10%
WD-40万能防锈润滑剂 包装规格：350ml/瓶、500ml/瓶(20%增量包装) 1加仑/桶、5加仑/桶 详细说明： WD-40 简要说明： 一、WD-40简介WD-40万能防锈润滑剂是具有防锈、除湿、除锈、润滑、清洁、电导六大功能的无脂非矽类的多用途金属保养剂，是各类机械设备、精密仪器、零部件的高效保养剂，可以让金属制品长期保持上佳工作状态，延长使用寿命。 WD-40原是为导弹的保养而研发的，推出后即受到美国太空总署的重视，被指定为太阳神火箭保养剂，因其优异的性能而许多发达国家用作导弹、喷射推进器、引擎及其配件的专用保养剂。近年来，WD-40被广泛应用于世界各地的军工、冶金、飞机、汽车、通讯设备等许多制造型企业以及家庭，被誉为“金属制品的万能保养剂”，可谓是“从太空到家庭，妙用无穷”。50多年历史，170多个国家，2000种常规用途，见证了WD-40的优秀品质。WD-40在生产、存储、保养、修理等环节都能一显身手，为世界知名企业及各国军队所推崇，WD-40六大功能同时发生作用且安全无害，对金属提供完善的保养，比单一功能产品更有效、更方便、更经济、更省时，具有极大的应用价值。 二、WD-40六大功能说明WD-40是金属制品的万能保养剂，集合防锈、除湿、除锈、润滑、清洁、电导这6大功能，同时发挥作用，保护各种设备，使您的工作得心应手。防锈特性WD-40与金属表面有极强的亲和力，而且渗透性极强（比水更强），能够渗透到金属毛细孔内部，将湿气和水份排除，形成一层仅0.0025-0.0076毫米的致密保护膜，以隔绝湿气和空气，达到长期防锈效果。 适用范围： WD-40适用于任何电子精密仪器（如导弹推进器、回转罗盘）、雷达及齿轮、自动武器、炮台滚子、控制面板、精密配件、五金工具、机械配件、工作母机、电器接触点、炸弹投射系统、合金喷射涡轮机浆钢铁零件，并可以防止高灵敏组件腐蚀及氧化。除湿特性WD-40的渗透性极强（比水更强），而且与金属表面有极佳的亲和力，从而能够渗透到金属毛细孔内部，形成一层仅0.0025-0.0076毫米的致密保护膜，有效地排除金属表面及毛细孔内部的水分和湿气。 WD-40能够有效解决许多器件因受潮而产生的短路问题，如：引擎点火系统（分电盘）、火星塞、电瓶接头部位、开关、发电机、变压器、电线线圈、马达绕线圈、配电盘、电磁开关、继电器、按钮等。并且是各种全天候器械、枪械、输变电线路及设备、轮船设备、农用机械、园林设备的最有效的除湿保养剂。除锈特性WD-40的渗透性极强，能够渗透到金属表面及毛细孔内部，而且对于铁锈粒子等腐蚀沉淀物具有极好的溶解性，能够打破其粒子之间的粘结，使铁锈等沉淀物轻易脱落。 WD-40除锈特性优秀，能够将各种因生锈而黏死的螺钉、螺帽的锈垢轻松除去，并起
? 由于氮原子上的未共用电子对能与质子结合,?因此三乙醇胺显碱性。三乙醇胺分子中有-?OH?基团,它可与酸发生酯化反应。反应物配比不同,酯化程度不同,可得不同产品。三乙醇胺与亚硝酸反应可生成极不稳定的脂肪族重氮盐,这些亚硝基化合物一般都具有致癌毒性。三乙醇胺在空气中久置也会发生氧化反应。? 2?、三乙醇胺在水基切削液中的作用? 2.?1? 合成水溶性油性剂? 目前,润滑性能比较好的油性剂大多是长碳链物质,这些物质大多是非水溶性的。要把它们添加在水基切削液中,必须在其分子链中引入亲水基团。三乙醇胺有三个-?OH?,水溶性好。通过控制原料配比,使三乙醇胺分子中一个OH?与油性剂发生化学反应,可生成水溶性油性剂。? 油酸是重要脂肪酸之一,但其不溶于水。用三乙醇胺与油酸发生化学反应(65?℃左右)?,可生成油酸三乙醇胺。它是一种常用的水溶性油性剂,且随着所含三乙醇胺比例越高,水溶性越好。笔者用四球试验机测定
油酸三乙醇胺的水溶液(5?%)?的最大无卡咬负荷PB?值可达650?N?,用摩擦磨损试验机测定其摩擦系数为0.?071?。油酸三乙醇胺作为油性剂添加在切削液中,易在刀具与切屑(工件)?之间形成物理吸附膜,在较低负荷下起润滑作用。实验表明,?油酸三乙醇胺与极压添加剂也有良好的协同抗磨作用。在合成硼酸酯、磷酸酯时添加油酸三乙醇胺复合,可显着改善其极压润滑性能,从而使切削性能进一步提高。? 2.?2? 防锈剂? 三乙醇胺本身是一种水溶性防锈剂。单独使用它在短期内可有效防止钢铁生锈,一般使用浓度为0.?5?%～2?%。三乙醇胺与苯乙醇胺、苯甲酸钠、硼砂、碳酸钠等水溶性防锈剂有协同防锈作用,复合使用可显着提高水基切削液防锈能力。但三乙醇胺对铜有腐蚀作用,添加0.?05?%～0.?1?%的苯并三氮唑能改善对铜的防腐性。油酸三乙醇胺也是一种防锈剂,它适用于黑色金属、铝合金的防锈。? 2.?3? 表面活性剂? 表面活性剂在水基切削液中起渗透、扩散、稳定、清洗作用,是合成切削液与乳状液必不可少的添加剂。三乙醇胺与脂肪酸可合成一种阴离子表面活性剂。不同配比、不同脂肪酸合成的表面活性剂其HLB?值不同,可适合于不同水基切削液的需要。这些表面活性剂均有良好的乳化能力,若与非离子表面活性剂烷基酚聚氧乙烯醚或脂肪醇聚氧乙烯醚配合使用,乳化效果更佳。? 三乙醇胺本身也属于一种非离子表面活性剂,?把它加入水中能显着降低水的表面张力。在水基切削液中添加三乙醇胺将有助于切削液浸润,渗透于被切削(磨削)?界面上,从而能充分发挥水基切削液的冷却与清洗
车辆部件有限公司 关于原材料、毛坯、在制品及成品防锈等的管理规定 1 本规定的内容与适用范围 本文规定了产品零件防锈的技术要求。 本规定适用产品零部件生产从原材料、毛坯、加工、装配、库存的整个过程的防锈处理。 2 防锈总体要求 2.1产品及零部件的防锈期限应从原材料或产品入厂、出厂之日起不低于一年。 2.2在毛坯在加工之前根据工艺要求进行喷砂等除锈工作，精加工完成后由相应的车间负责进行清洗防锈工作。生产周期长产品加工完成一个工序后需涂上防锈油。 2.3加工过程中用做具有防锈切削冷却液或防锈水进行冷却，对加工完成的产品或半成品不能放在车间超过5小时，应及时转工序。 2.4质量保证部应对清洗防锈措施进行监督检查，有权责成部门及时进行清洗防锈（出具返工通知单）。 2.5防锈媒介 切削液有：高性能防锈金属加工液、XD2003精磨液、MA3100B精磨液。 防锈油：吉斯防锈油PR51（快干）、PR11(慢干) 防锈水: 亚硝酸钠溶液和水的比例按照4:1的体积配制 或选择其他防锈性能好防锈油/粉 3 生产过程中的防锈 3.1零件加工完毕，应立即将表面的铁屑、油腻、汗液等赃物清洗或擦干净。 3.2工序中的防锈，铁件产品：完工零件（含外协件）应及时转让GP12清洗包装。包装之前进行清洗，两个清洗槽各放1kg防锈粉，产品出烘干后及时放入防锈油PR51（快干）与PR11(慢干)各占50%里进行防锈处理。并密封包装袋口，
防止空气进入。 铝件产品：根据工艺要求用煤油或柴油进行清洗才能包装，并密封包装后入库。 3.3在工序间停放的零件要及时进行清洗防锈，先将零件擦干净，然后根据零件精度、粗糙度等要求不同区别对待。同时各车间不转移、不接收生锈产品。 3.4各车间班组对未转序滞留在车间的精密零件防锈工作的应予以指导、督办。 4 切削液应保持干净，并定期更换。 5 库存零件防锈要求 5.1锈蚀零件不得入库，GP12和仓库管理人员可拒收已锈蚀的零件。同理，库存锈蚀零件不得出库。 5.2仓库应保持清洁，防止雨水、酸类等腐蚀性气体或物品进入仓库。要避免阳光直晒零件。 5.3入库零件品质部门要进行随机检查 a）库存期不超过半年的零件防锈材料可选用PR11、PR91防锈油（配比8：份防锈油：4份煤油或工业汽油）。 b）库存期半年以上的零件防锈材料PR11、PR91防锈油按照各占50%比例。 5.4零件入库后仓库管理人员应将零件以生产批号、零件型号、名称、入库日期填写记录卡，并按批次实行挂牌标记，同时还必须遵守先入库者先出库的轮换发货原则。一般相对湿度应不超过70%；温度在10℃～30℃范围内。 5.5仓库管理人员每季度检查一次库存零件的防锈情况，发现锈蚀应及时处理，检查结果应保持记录。 5.6仓库零件应分类存放，金属制品应与非金属制品分开放置，零件存放应整齐有序。 6外协件的防锈 6.1外协加工完毕的零件，应由外协生产厂家负责进行清洗防锈。 6.2已锈蚀的外协零件不得入库。
金属切削的基本知识 切削液的配比 （1）苏打水 苏打（无水碳酸钠）：1% 亚硝酸钠：0.25%---0.6% 水：余量 将上述物质，加以3---4倍质量的热水（水温40---50度），搅拌3---5分钟，再加入剩余质量的水，再搅拌5分钟。 优点：冷却性能好，防腐蚀作用，良好的洗涤性，成本低 （2）乳化液 取1.5%---2.5%左右的乳化油，先用少量的温水融化，然后倒入储有足量水的水箱中即可。但要求有较高的防锈，防腐蚀性能时，加入苏打和亚硝酸钠各0.2%左右。 优点：具有良好的冷却性能和润滑性能，有防腐蚀作用。 常用刀具材料有碳素工具钢、合金工具钢、高速钢、硬质合金等。 (1) 碳素工具钢（如T10、T12A）及合金工具钢（如9SiCr）特点是淬火硬度较高，价廉。但耐热性能较差，淬火时易产生变形，通常只用于手工工具及形状较简单、切削速度较低的刀具。 (2) 高速钢高速钢是含有较多W、Mo、Cr、V 等元素的高合金工具钢。高速钢具有较高的硬度（热处理硬度可达HRC62-67）和耐热性（切削温度可达500-600°C）。它可以加工铁碳合金、非铁金属、高温合金等广泛的材料。高速钢具有高的强度和韧性，抗冲击振动的能力较强，适宜制造各类刀具。但因耐热温度较硬质合金低，故不能用于高速切削。常用牌号分别是W18Cr4V和W6Mo5Cr4V2等。 (3) 硬质合金硬质合金是在高温下烧结而成的粉末冶金制品。具有较的硬度(70～175HRC)，能耐850℃～1000℃的高温，具有良好的耐磨性和耐热性以及高硬度。因而其切削速度比高速钢刀锯提高2到3倍，主要用于高速切削，但其强度、韧性和工艺性不如高速钢，因此通常将硬质合金焊接或机械夹固在刀体（刀柄）上使用（如硬质合金车刀）。常用的硬质合金有钨钴类（YG类）、钨钛钴类（YT类）和钨钛钽（铌）类硬质合金（YW类）三类。 ① 钨钴类硬质合金（YG类） YG类硬质合金主要由WC和Co组成， YG类硬质合金的抗弯强度和冲击韧性较好，不易崩刃，很适宜切削切屑呈崩碎状的铸铁等脆性材料。常用的牌号有YG3、YG6、YG8等。其中数字表示Co含量的百分比，Co含量少者，较脆、较耐磨。YG8用于粗加工，YG6和YG3用于半精加工和精加工。 ②钨钛钴类硬质合金（YT类） YT类硬质合金主要由WC、TiC和Co组成，它里面加入了碳
线切割水基切削液 线切割水基切削液，DX-4型线切割乳化液是专供数控线切割机床使用的理想工作液，本产品可用于各类金 属材料电火花线切割加工的，除具有较好的洗涤﹑冷却﹑润滑能力之外，还具有一定的灭弧﹑防锈﹑去游离﹑电介强度和防止断丝等特殊性能。它不仅能提高加工工件的光洁度，明显提高线切割效率，还能延长机床的使用寿命。 一、线切割水基切削液参数： 二、线切割水基切削液相关推荐： 产三、品特点：、适用于各种快走丝、中低走丝线切割机床使用，不影响其效果；1、超强的润滑性能，不易断丝，电极丝损耗减少，提高钼丝使用寿命，大幅度提高工件切割面的光洁度和2 加工效率，不易产生横向条纹等不良缺陷； 以上的大厚度及大锥度工件的切割，也有不俗的加工效果；切割效率与传统乳化油相比3、对于厚度 300mm ％；50－10提高． 4、脱模效果好，切割完毕工件易取下或自动落下，可以用布直接擦洗，工作台洁净； 5、合适的介电强度和减弧效果，稳定的电流、电压效果，；
6、对工件厚度及材料适应性强； 7、极佳的冷却效果，极好的清洗排屑性能，优异的溶解性，和传统线切割皂相比，更易溶于水； 8、不含易生菌性物质，配制的乳化液稳定性好，属长寿型产品；不含亚硝酸盐等有害物质，无不良的刺激 性气味，属环保型产品；和油剂相比配比率大、使用寿命长、保质期长。 四、欢迎加入美科大家庭（全国免费咨询热线：400-8898-938）： 东莞市美科石油化工有限公司创立于2001年,公司创立以来一直专注于工业用润滑油脂产品的研究开发及 应用。具有完善的储运、销售、服务于系统，拥有先进稳定的质量保障体系，创新的企业经营营销理念，能够为市场和广大消费者提供优质的切削液。 公司成立数年以来先后已成为众多知名企业的供应商，服务范畴涵盖汽车、汽车制造、机械、冶金、采矿、钢铁、工程、农业、电梯、石油化工等领域。Motech润滑油脂系列产品，以优越的品质、专业的技术、完善的服务，赢得了国内外众多品牌企业：三星、伟易达、本田、丰田、信义玻璃、飞利浦、SanKyo、FUNAI、AGC、中国韶钢等用户的信赖与好评。在全国各地销售的产品已达千余个品种，除了标准产品之外， 更有大量专业性的定制产品，可满足不同的客户需求。并不断突破创新取得了可喜的经营业绩，得到了众多客户和供应商伙伴一致的高度认可。．
车身防锈四个技巧 车漆表面经常出现锈蚀，除了常见的碰撞、刮伤外，行车时车胎弹起的小石块打在漆面上，也会使漆面出现一个个剥落的小点，时间久了就会产生小锈斑。而这些小伤痕因为大多在不起眼处，容易被人忽视。因此，平时要定期检查车体，发动机舱盖和车身四周，一旦发现就要及时到专业美容店进行处理。 勤查易积水处湿度 车辆行驶途中，遇到雨雪天气或者路过泥泞积水路面是难免的事，车身底部等一些空隙处和车内地板等处都容易积存污泥，如车主不及时进行清洗，这会让湿气得以藏匿。因此，对于轮毂内外缘、车门、行李箱的底部边角、车门钥匙孔及雨刷架的活动部位等处，要经常进行检查，同时要保持车门及车身各部排水孔的畅通，检查车内覆盖物的湿度，比如地毯等，防止地板部件生锈。 软漆面做封釉 一些漆面较软的车辆，在高速行驶过程中风沙颗粒打在车身上也有可能造成细小划痕。对于这类汽车，可以给车身打封釉，它可以形成网状的牢固保护膜，提高漆面的硬度，效果可以保持一年左右。而镀膜也可以达到类似的作用。另外，对于车辆底部可以进行底盘装甲或者封塑，这样可以保护底盘耐酸雨、防腐蚀，使原有的保护层不易干裂、脱落，还可以防止行驶当中小石子对底盘的撞击。 最好不要罩车衣 车辆停在室外，如果遇上刮风下雨的天气，车衣的内层就会反复抽打车漆，尤其是如果车衣内吹进了风沙，就会在车身上划出无数道细小的划痕，时间一长还会造成漆面发乌。另外，风沙过后不要直接用掸子或抹布清理车身上的沙粒，而应该用清水冲洗，同样也是为了防止掸子和抹布上的沙粒划伤漆面。 自己动手处理小锈蚀点 对于车身已经出现的一些轻微的划痕或锈蚀，如果车主放着不管容易生锈，但又不值得花钱去汽车美容店。那么，车主就可以自己动手用一些简便的方法来处理。 补漆笔可处理小划痕：如果锈蚀不很严重，可先用极细的水砂纸蘸水轻轻磨去锈斑，但切忌无方向地乱磨，要同向直线打磨。等完全擦净后，涂上一层底漆。若是新的刮伤，可擦净后直接涂上底漆。之后，如果车辆配有小罐原厂漆，就可以等底漆干了后，再用水砂纸将其磨平，在底漆之上把原厂漆涂上。如果没有原厂漆，可以购买一支补漆笔，用补漆笔进行上色处理。这样的处理虽然没有去美容店处理效果好，但如果是小的或者不醒目处的伤痕，也可以起到防止锈迹扩大、加重的作用。 涂牙膏可临时防锈：还有就是用普通的牙膏来处理。发现有新的小伤痕时，把牙膏轻轻抹圆圈涂在划痕处。下雨或洗车后，别忘了再涂一下。这样做一般可减轻划痕印记，也可以简单地起到隔绝作用，防止生锈，短期内没问题。特别是白色车漆，效果最为明显。
水基防锈剂、切削液的发展与应用 金属在潮湿空气中或浸于水中是很容易受到腐蚀的。但在水中加入一定量的缓蚀剂，这种水就是具有一定防锈功能的防锈水。防锈水被广泛应用于金属加工过程中工序间防锈，也可把材料浸泡在防锈水中暂时贮存。本文最后将介绍两款水基防锈剂在切削液、防冻液、水-乙二醇抗燃液压液、防锈水中的应用。 最常用的水溶性防锈剂主要有 亚硝酸钠：亚硝酸钠（NaNO2）是目前应用最广泛最廉价的水溶性防锈剂，多与碳酸钠共用。对黑色金属（钢、铁、锡）有效，对铜等有色金属无效。易溶于水、甘油，难溶于乙醇和乙醚。但在使用时最后不低于0.3%，在保护钢铁时其临界浓度为0.25%，低于0.25%时则形成腐蚀，所以最好保持在0.5%以上。在含高浓氯离子的海水中则没有防锈作用，在含氧化剂或还原剂的水中，缓蚀效果也大为降低。适用于闭封式循环系统，敞开式系统则需要更高的浓度。在常温下易产生硝化细菌营养物质而导致微生物腐蚀（在防冻液中不会，水温较高），对人和生物有害，特别是和胺类合用时形成的亚硝胺有致癌作用；缓蚀过程中会还原成氨，腐蚀某些金属材料。 无水碳酸钠：一般不单独使用，而是和亚硝酸钠复配使用。 应用举例： 亚硝酸钠3~8%，无水碳酸钠0.5~0.6%，水余量，用于全浸小零件； 亚硝酸钠3~8%，三乙醇胺0.5~0.6%，水余量，用于全浸、喷淋精密零件防锈； 亚硝酸钠15%，无水碳酸钠0.5~0.6%，甘油30%，水余量，用于中间库存防锈、成品防锈。 三乙醇胺：易溶于水，呈碱性，常和亚硝酸钠、苯甲酸钠一起复配防锈水使用，其用量一般为0.5~10%，实际用量更偏高，只对钢铁有效，对铜、铬、镍会加速腐蚀。 苯甲酸钠：溶于水和醇，配成1~1.5%防锈水即可阻止钢的腐蚀，也可减缓铜、铅的锈蚀，浓度大于40g/L 时，对铝、硅钢、铸铁、钢都有明显缓蚀作用。 苯并三氮唑：是铜、银等有色金属的缓蚀剂，对抑制铜变色、腐蚀最有效，易溶于醇，微溶于水。 其它如钼酸钠、N-烷基亚氨双丙烯酸钠、六亚甲基四胺（乌洛托品）、尿素、磷酸盐、铬酸盐、硅酸钠等不再一一介绍。 近年来，国内新型水溶性缓蚀剂研究取得一些新的进展。如1-羟基苯并三唑及其碱土金属的氢氧化物、羊毛脂肪酸二乙酰胺和氨基酸、甲基肉桂酸的碱金属盐或胺盐、饱和脂肪二羧酸和聚酰胺羟膦酸盐等。一些不含亚硝酸盐的防锈水陆续投入市场。 以下内容请不要含民族主义色彩来阅读（否则请不用看下去了），日本的绿色环保意识及科技水平早于中国几十年。 日本切削液制造商组织“全国工作油剂工业组合”要求会员厂停止出售含亚硝酸钠的切削液。他们不断用以有机防锈剂为主体的切削液。渡边昭次等人研制了高性能、安全性好的切（磨）削液，对多种羧酸的胺盐进行了研究，发现苯甲酸的烷基、烷氧基、硝基和氯代衍生物的胺盐具有较好的防锈性，而溴、碘衍生物的胺盐除具有防锈性外，还具有良好的抗磨性。间宫富士雄提出了植酸（肌醇六磷酸酯）作为水溶性缓蚀剂---是植物中大量存在的有机膦酸化合物，特别存在于种子、谷物当中。因其分子结构中具有同金属配合的24个氧原子、12个羟基和6个磷酸基，与金属接触时极易在金属表面形成一层致密的有机单分子保护膜，使金属的电极电位变得和铂、金一样，从而有效阻止了金属的腐蚀。 植酸可用作管道的防蚀剂（添加钠盐、胺盐0.05%~0.2%）；防冻液的缓蚀剂（添加钠盐、胺盐 0.1~0.5%）。 日本第一工业制药株式会社生产的水溶性防锈剂-1，日本油脂公司的MET-ALEX.CA-2057,美国HUGHTON公司的Rust Veto65等，其效果优于亚硝酸盐+三乙醇胺组合。 国内某公司引进日本人才及技术研发的Wb-r-8011及Wb-r-8012水性防锈剂近年来被多家公司广泛应用于切削液、防锈水、防冻液、水基液压液等产品中，取得良好效果。其水溶液PH8~9. 产品wb-r-8011主用于钢铁件，DIN51360PART2铁屑/滤纸试验，2%浓度溶于DIN20度GH硬水中0级；IP287铁屑/滤纸腐蚀试验，临界点2%；0.5%溶液中钢板浸泡两个月无锈；2.0%溶液中铸铁粉室温24无锈。产品Wb-r-8012主用有色金属特别是铜的缓蚀剂，也可用于气相缓蚀剂中。
