日光灯电路的组装及参数测量资料

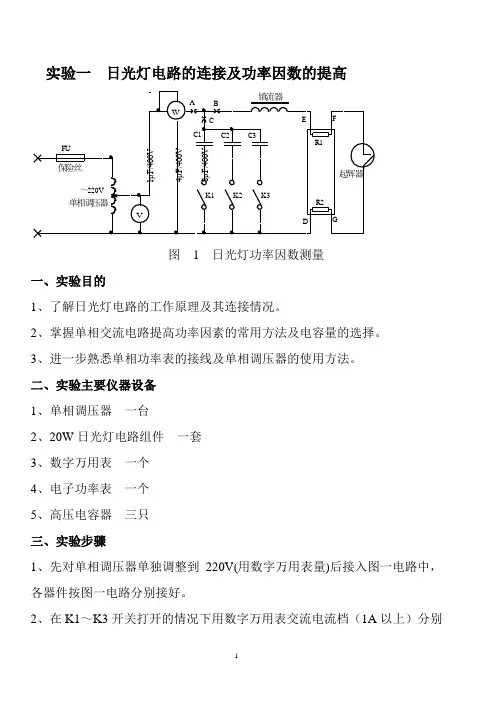

实验一 日光灯电路的连接及功率因数的提高
镇流器
FU
保险丝～220V 单相调压器
W
V
C11μF /400V
K1
C2
4μF /400V
K2
C3
8μF /400V
K3
A
B C
R1
R2
起辉器
G
D
F
E
图 1 日光灯功率因数测量
一、实验目的
1、了解日光灯电路的工作原理及其连接情况。

2、掌握单相交流电路提高功率因素的常用方法及电容量的选择。

3、进一步熟悉单相功率表的接线及单相调压器的使用方法。

二、实验主要仪器设备 1、单相调压器 一台
2、20W 日光灯电路组件 一套
3、数字万用表 一个
4、电子功率表 一个
5、高压电容器 三只 三、实验步骤
1、先对单相调压器单独调整到220V(用数字万用表量)后接入图一电路中，各器件按图一电路分别接好。

2、在K1～K3开关打开的情况下用数字万用表交流电流档（1A 以上）分别
测量图1中的B、C两点电流，把数值与电子功率表的数据填入表1中。

3、依次打开K1～K3开关重复第2项测量把数据填入表1中。

4、把日光灯与接线牌的8条连线按表2故障项目依次断开并完成表2的数
据。

表1
表2
填表人：
2、不对称负载电路组件1套
3、数字万用表（带交流电流测量档位）1只
4、15W白炽灯6只
三、实验步骤
1、在K1～K7打开的情况下调节三相自藕变压器至220V完成下表。

表一。

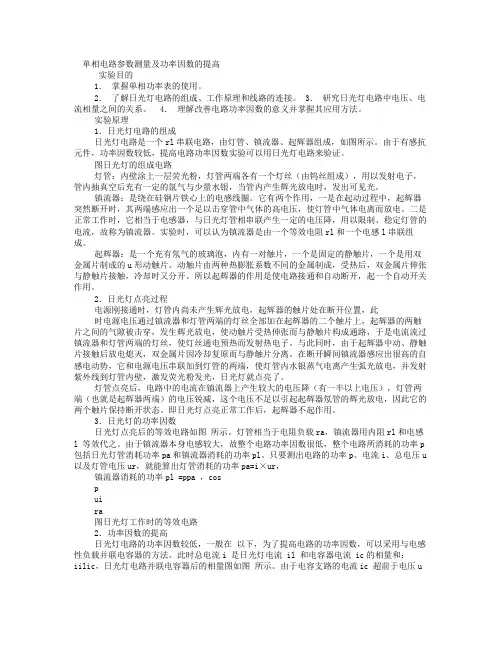

单相电路参数测量及功率因数的提高实验目的1．掌握单相功率表的使用。

2．了解日光灯电路的组成、工作原理和线路的连接。

3．研究日光灯电路中电压、电流相量之间的关系。

4．理解改善电路功率因数的意义并掌握其应用方法。

实验原理1．日光灯电路的组成日光灯电路是一个rl串联电路，由灯管、镇流器、起辉器组成，如图所示。

由于有感抗元件，功率因数较低，提高电路功率因数实验可以用日光灯电路来验证。

图日光灯的组成电路灯管：内壁涂上一层荧光粉，灯管两端各有一个灯丝（由钨丝组成），用以发射电子，管内抽真空后充有一定的氩气与少量水银，当管内产生辉光放电时，发出可见光。

镇流器：是绕在硅钢片铁心上的电感线圈。

它有两个作用，一是在起动过程中，起辉器突然断开时，其两端感应出一个足以击穿管中气体的高电压，使灯管中气体电离而放电。

二是正常工作时，它相当于电感器，与日光灯管相串联产生一定的电压降，用以限制、稳定灯管的电流，故称为镇流器。

实验时，可以认为镇流器是由一个等效电阻rl和一个电感l串联组成。

起辉器：是一个充有氖气的玻璃泡，内有一对触片，一个是固定的静触片，一个是用双金属片制成的u形动触片。

动触片由两种热膨胀系数不同的金属制成，受热后，双金属片伸张与静触片接触，冷却时又分开。

所以起辉器的作用是使电路接通和自动断开，起一个自动开关作用。

2．日光灯点亮过程电源刚接通时，灯管内尚未产生辉光放电，起辉器的触片处在断开位置，此时电源电压通过镇流器和灯管两端的灯丝全部加在起辉器的二个触片上，起辉器的两触片之间的气隙被击穿，发生辉光放电，使动触片受热伸张而与静触片构成通路，于是电流流过镇流器和灯管两端的灯丝，使灯丝通电预热而发射热电子。

与此同时，由于起辉器中动、静触片接触后放电熄灭，双金属片因冷却复原而与静触片分离。

在断开瞬间镇流器感应出很高的自感电动势，它和电源电压串联加到灯管的两端，使灯管内水银蒸气电离产生弧光放电，并发射紫外线到灯管内壁，激发荧光粉发光，日光灯就点亮了。

天津职业大学
2015 ~ 2016学年第二学期
《日光灯电路功率因数测量及分析》
课业报告
指导教师：
班级：
学号：
姓名：
2016年6 月30日
课业报告
一、电路图
电路图
二、所需元器件及其测试
1、数字万用表测试
（1）表笔：红表笔应接在“v/Ω”插孔，黑表笔接“COM”插孔；（2）档位：交流电压700V档
（3）量程：先色环读，再选用合适量程。

注意：
（1）在测量电阻时，应使表笔与插孔良好接触；
（2）测量电阻时绝对不能带电测量；
（3）测量电阻时，两手不能同时触碰表笔金属部分以免并入人体阻值。

2、万用表测试
四、电路的工作原理
五、得到的结论
分析数据得并联一定的电容后，功率因数提高了。

功率因数低不仅造
成电力能源的浪费，还会增加线路上的功率损耗，为了避免此类现象造成的影响，电力系统要设法提高线路的功率因数。

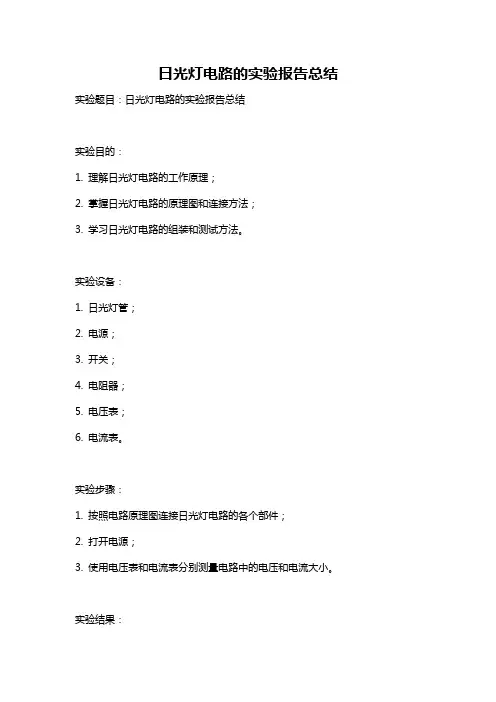

日光灯电路的实验报告总结实验题目：日光灯电路的实验报告总结实验目的：1. 理解日光灯电路的工作原理；2. 掌握日光灯电路的原理图和连接方法；3. 学习日光灯电路的组装和测试方法。

实验设备：1. 日光灯管；2. 电源；3. 开关；4. 电阻器；5. 电压表；6. 电流表。

实验步骤：1. 按照电路原理图连接日光灯电路的各个部件；2. 打开电源；3. 使用电压表和电流表分别测量电路中的电压和电流大小。

实验结果：通过实验，我们成功连接了日光灯电路，并得到了以下实验结果：1. 当电流通过电路时，日光灯管发出明亮的光。

这说明电路的连接正确。

2. 测量得知，电源输出的交流电压为220V，电流大小为0.5A，工作频率为50Hz。

3. 测量得知，日光灯电路中的电压为220V，电流大小为0.25A。

实验分析：1. 日光灯电路的工作原理是通过电源提供的交流电产生高频振荡，从而激发日光灯管内的汞蒸汽，使其放出紫外线，紫外线与荧光粉反应后产生可见光。

2. 电压表和电流表的测量结果符合我们对日光灯电路的理论预期，表明电路连接正确，电源输出合理。

实验总结：通过本次实验，我们对日光灯电路的工作原理有了更深入的了解，并掌握了日光灯电路的原理图和连接方法。

同时，我们还学会了如何组装和测试日光灯电路。

在实验过程中，我们还发现了一些问题：1. 日光灯电路连接时需要特别注意电路的极性，否则会导致电路无法正常工作。

2. 当电源电压和电流过大时，日光灯管内的荧光粉容易损坏，影响光的亮度和寿命。

为了提高实验的准确性和安全性，我们在以后的实验中可以采取以下措施：1. 在连接电路之前，仔细阅读电路原理图，确保理解和掌握电路连接方法。

2. 大功率电源和高频设备的操作需要由专业人员进行，避免电流过大和电压过高导致事故。

3. 在实验过程中，应注意安全用电，避免电路短路和触电的风险。

总之，通过本次实验，我们不仅学到了知识，还提高了实践能力和安全意识。

通过不断的实践和探索，我们将能更深入地了解电路的工作原理，并运用其在实际生活中解决问题。

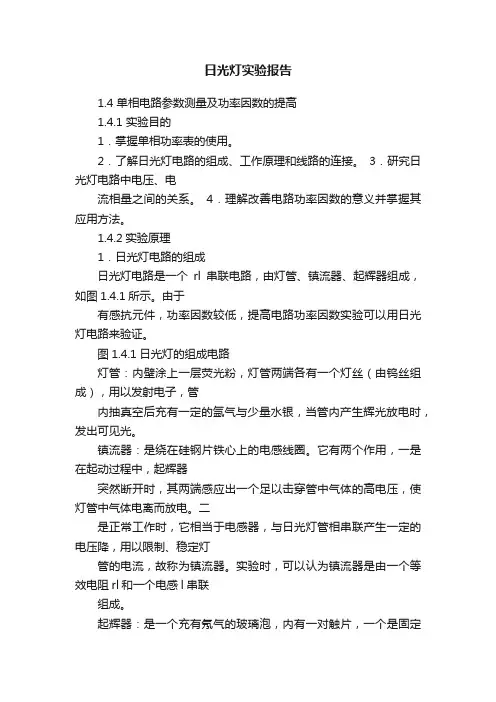

日光灯实验报告1.4 单相电路参数测量及功率因数的提高1.4.1 实验目的1．掌握单相功率表的使用。

2．了解日光灯电路的组成、工作原理和线路的连接。

3．研究日光灯电路中电压、电流相量之间的关系。

4．理解改善电路功率因数的意义并掌握其应用方法。

1.4.2实验原理1．日光灯电路的组成日光灯电路是一个rl串联电路，由灯管、镇流器、起辉器组成，如图1.4.1所示。

由于有感抗元件，功率因数较低，提高电路功率因数实验可以用日光灯电路来验证。

图1.4.1日光灯的组成电路灯管：内壁涂上一层荧光粉，灯管两端各有一个灯丝（由钨丝组成），用以发射电子，管内抽真空后充有一定的氩气与少量水银，当管内产生辉光放电时，发出可见光。

镇流器：是绕在硅钢片铁心上的电感线圈。

它有两个作用，一是在起动过程中，起辉器突然断开时，其两端感应出一个足以击穿管中气体的高电压，使灯管中气体电离而放电。

二是正常工作时，它相当于电感器，与日光灯管相串联产生一定的电压降，用以限制、稳定灯管的电流，故称为镇流器。

实验时，可以认为镇流器是由一个等效电阻rl和一个电感l串联组成。

起辉器：是一个充有氖气的玻璃泡，内有一对触片，一个是固定的静触片，一个是用双金属片制成的u形动触片。

动触片由两种热膨胀系数不同的金属制成，受热后，双金属片伸张与静触片接触，冷却时又分开。

所以起辉器的作用是使电路接通和自动断开，起一个自动开关作用。

2．日光灯点亮过程电源刚接通时，灯管内尚未产生辉光放电，起辉器的触片处在断开位置，此时电源电压通过镇流器和灯管两端的灯丝全部加在起辉器的二个触片上，起辉器的两触片之间的气隙被击穿，发生辉光放电，使动触片受热伸张而与静触片构成通路，于是电流流过镇流器和灯管两端的灯丝，使灯丝通电预热而发射热电子。

与此同时，由于起辉器中动、静触片接触后放电熄灭，双金属片因冷却复原而与静触片分离。

在断开瞬间镇流器感应出很高的自感电动势，它和电源电压串联加到灯管的两端，使灯管内水银蒸气电离产生弧光放电，并发射紫外线到灯管内壁，激发荧光粉发光，日光灯就点亮了。

一、实训目的1. 理解日光灯电路的工作原理及组成。

2. 掌握日光灯电路的测试方法及注意事项。

3. 提高动手能力和实际操作技能。

二、实训内容1. 日光灯电路组成及工作原理2. 日光灯电路测试方法3. 日光灯电路测试结果分析三、实训过程1. 实训准备（1）熟悉日光灯电路的组成及工作原理；（2）了解日光灯电路测试所需仪器及工具；（3）准备实验电路及元件。

2. 实训步骤（1）日光灯电路连接按照电路图连接日光灯、启辉器、镇流器等元件，确保电路连接正确。

（2）日光灯电路测试① 测试电路电压：使用万用表测量电路电压，确保电压符合要求；② 测试电路电流：使用电流表测量电路电流，观察电流大小及变化；③ 测试电路功率：使用功率计测量电路功率，观察功率大小及变化；④ 测试电路功率因数：使用功率因数表测量电路功率因数，观察功率因数大小及变化。

（3）日光灯电路故障排除根据测试结果，分析电路故障原因，并采取相应措施进行排除。

3. 实训总结根据实训过程，总结日光灯电路测试的经验及注意事项。

四、实训结果分析1. 日光灯电路组成及工作原理日光灯电路主要由日光灯管、启辉器、镇流器、电源等组成。

日光灯管在通电时，电流通过镇流器产生高压，使日光灯管内的水银蒸汽导电，产生紫外线，激发荧光粉发光，从而实现照明。

2. 日光灯电路测试方法（1）测试电路电压：使用万用表测量电路电压，确保电压符合要求；（2）测试电路电流：使用电流表测量电路电流，观察电流大小及变化；（3）测试电路功率：使用功率计测量电路功率，观察功率大小及变化；（4）测试电路功率因数：使用功率因数表测量电路功率因数，观察功率因数大小及变化。

3. 日光灯电路测试结果分析（1）电压测试：电压符合要求，说明电路供电正常；（2）电流测试：电流大小及变化符合要求，说明电路电流正常；（3）功率测试：功率大小符合要求，说明电路功率正常；（4）功率因数测试：功率因数符合要求，说明电路功率因数正常。

实验二 日光灯电路的组装与测试一、实验目的1) 掌握日光灯电路的组成、工作原理及接线。

2) 提高学生对交流电路中的谐振、功率等知识的理解及综合运用能力。

3) 学习提高功率因数的方法，理解提高功率因数的实际意义。

4) 进一步掌握电压表、电流表、功率表的使用方法。

二、预习要求1) 阅读实验指导，了解本次实验的内容和步骤，熟悉日光灯电路的组成及工作原理。

2) 复习并联电路电压和电流的相量关系及提高功率因数的意义和方法。

3) 根据所给设备设计出合理的安装和测试电路。

三、实验原理1．提高功率因数的意义和方法在正弦交流电路中，一个无源二端网络(通常指负载)．如图2—la 所示，其吸收的有功功率P 一般不等于视在功率S ，只有对纯电阻网络两者才能相等．只要网络中存在电抗，电路中就存在磁场能量或电场能量与电源能量之间的交换过程．有功功率与视在功率的关系为ϕϕcos cos s UI P ==式中，cos ϕ称为功率因数，ϕ是功率因数角，即负载的阻抗角。

ϕ越大。

cos ϕ越小。

对供电系统来说，用电设备大部分是感性的．如工矿企业中用的电动机、感应电炉、家 庭生活中用的日光灯、电风扇、洗衣机等，都是感性负载，一般功率因数都较低．当电源电 压．负载功率一定时，功率因数低，一方面使发电设备的容量不能充分利用，另外还使输电 线路电流较大（ϕcos U P I =），从而引起线路损耗的增加，降低了输电效率，因此．提高用电负载的功率因数，对于降低电能损耗．提高电源设备的利用率和供电质量具有重要的经济意义。

要提高感性负载的功率因数，又不能改变负载的工作状态，可采用在感性负载两端并联 适当大小的电容器的办法，如图2－1b 所示．并联电容后的相量图如图5—lC 所示．由于电容支路的电流c I 超前电压U90°。

抵消了一部分感性负载电路电流中的无功分量，使电路总电流I 减小，从而提高了电路的功率因数．当电容量增加到一定值时，电容支路电流等于感性无功电流，总电流下降到最小值，此时，整个电路相当于电阻性，cos ϕ＝1。

日光灯线路安装及测试实验报告日光灯线路安装及测试实验报告引言：日光灯作为一种常见的照明设备，在我们日常生活中起到了重要的作用。

为了确保日光灯的正常使用，我们进行了线路安装和测试实验。

本实验报告将详细介绍实验的目的、步骤以及结果，并对实验过程中遇到的问题进行分析和解决。

实验目的：1. 熟悉日光灯线路的安装和测试过程；2. 掌握日光灯线路的连接方法；3. 学会使用测试仪器对日光灯线路进行测试。

实验材料：1. 日光灯管；2. 电线；3. 开关；4. 插座；5. 电源；6. 测试仪器（如电压表、电流表等）。

实验步骤：1. 确定日光灯的安装位置，并根据需要选择合适的电线长度；2. 将电线与插座、开关等连接，确保连接牢固；3. 将日光灯管插入灯座，并确保灯管与灯座接触良好；4. 将电源插头插入插座，并打开开关，观察日光灯是否正常工作；5. 使用测试仪器对日光灯线路进行测试，包括电压、电流等参数的测量。

实验结果：通过以上步骤，我们成功完成了日光灯线路的安装和测试。

实验中，我们观察到日光灯正常发光，且亮度适中。

通过测试仪器测量，我们得到了日光灯线路的电压为220V，电流为0.5A。

这些结果表明，我们的日光灯线路安装正确，符合正常使用要求。

问题分析与解决：在实验过程中，我们遇到了一些问题，并通过分析和解决来提高实验效果。

首先，我们注意到日光灯发出的光线有时会闪烁，经过检查发现是电线连接不牢固导致的。

我们重新检查了电线连接，并确保连接牢固后，问题得到了解决。

其次，我们在测试日光灯线路电压时，发现电压值较低，经过排查发现是电源电压不稳定所致。

我们更换了电源后，电压恢复正常。

通过这些问题的解决，我们不仅提高了实验的准确性，也增强了我们对日光灯线路安装和测试的理解。

实验心得：通过这次实验，我深刻认识到了日光灯线路安装和测试的重要性。

合理的线路安装和正确的测试方法，不仅能确保日光灯的正常使用，还能提高电气设备的安全性。

在实验过程中，我学会了正确连接电线和使用测试仪器的方法，这对我今后的学习和工作都具有重要意义。

电路实验报告日光灯电路实验报告：日光灯引言电路实验一直是电子工程领域中重要的一部分，通过实践操作，我们可以更好地理解电路原理和应用。

本次实验报告将详细介绍关于日光灯的电路实验，包括实验目的、实验步骤、实验结果和结论等内容。

通过这次实验，我们将深入了解日光灯的工作原理及其在现代生活中的应用。

实验目的本次实验的目的是通过搭建日光灯电路，观察并理解日光灯的工作原理。

同时，通过实验，我们还可以掌握搭建电路的基本步骤和技巧，提高实验操作的能力。

实验材料1. 电路板2. 电源3. 开关4. 电阻5. 电容6. 日光灯管实验步骤1. 将电路板放在实验台上，确保电路板的连接端口完好无损。

2. 将电源连接到电路板的电源端口上。

3. 将开关连接到电路板的开关端口上。

4. 将电阻连接到电路板的电阻端口上。

5. 将电容连接到电路板的电容端口上。

6. 将日光灯管插入电路板上的灯管插槽中。

7. 打开电源，观察日光灯是否亮起。

实验结果与分析通过按照以上步骤进行实验，我们可以观察到日光灯是否亮起。

如果日光灯亮起，则说明电路搭建成功，电路中的元件正常工作。

如果日光灯没有亮起，则需要检查电路搭建是否正确，以及各个元件是否连接良好。

日光灯的工作原理是利用电流经过气体放电产生的紫外线，再通过荧光粉转化为可见光。

在实验中，电源提供电流，开关控制电路的通断，电阻用于限制电流的大小，电容用于稳定电流。

当电路正常工作时，电流经过日光灯管，产生紫外线，再经过荧光粉转化为可见光，从而使日光灯亮起。

结论通过本次实验，我们成功搭建了一个日光灯电路，并观察到了日光灯的亮起。

我们深入了解了日光灯的工作原理，以及电路中各个元件的作用。

通过实验，我们还提高了实验操作的能力，掌握了搭建电路的基本步骤和技巧。

日光灯作为一种常见的照明设备，在现代生活中得到了广泛应用。

它具有节能、环保、寿命长等优点，逐渐取代了传统的白炽灯。

通过深入了解日光灯的工作原理，我们可以更好地利用和维护日光灯，为我们的生活带来更多的便利和舒适。

日光灯线路安装及测试实验报告实验报告：日光灯线路安装及测试摘要：本实验主要是为了了解日光灯线路的安装及测试方式。

在实验过程中，我们学到了日光灯线路的基本原理、如何正确地连接日光灯线路，以及如何测试线路的正确性。

通过本次实验，我们不仅掌握了实际操作的技能，更加深入理解了日光灯线路的原理和实际应用价值。

一、实验目的了解日光灯的基本原理和日光灯线路的连接方法，掌握日光灯线路的测试方法。

二、实验设备1.日光灯管2.灯座3.导线4.表笔5.万用表6.电源三、实验原理日光灯的原理及结构日光灯的原理主要是利用放电现象产生紫外线，再利用荧光物质发出可见光。

日光灯是通过在双极管内充入氖气，制造辉光放电。

辉光放电时的电子会撞击氖原子，将氖原子激发至高能级。

当激发至一定的能级时，氖原子会发生电气放电，并将放出的能量传递给灯管内壁上的荧光粉，激发荧光粉发出可见光，从而使灯管发光。

日光灯线路的连接日光灯连接线路时，应先将适配器中的三个引脚与电源连接，并确保灯管两端的引脚和灯座接触良好。

当所有的导线正确连接后，可以开启电源查看灯管是否正常亮起。

如果灯管没有亮起，应检查连接是否正确。

四、实验步骤1.将灯座放在合适的位置，并在灯座中插入日光灯管。

2.将电源线插入适配器，并将适配器的三个引脚插入灯座中。

3.打开电源查看灯管是否正常亮起。

4.使用表笔将灯座两端的导线连接起来，用万用表测试导线的正确性。

五、实验结果与分析通过本次实验，我们成功地安装了日光灯并测试了电路的正确性。

在灯管没有亮起时，我们检查了线路的连接，发现有一根连接不稳，我们又重新连接了一下，然后线路就正常了。

在测试电路的正确性时，我们发现导线连接正确。

六、实验结论1.掌握了日光灯的基本原理和日光灯线路连接方法。

2.了解了如何通过测试掌握日光灯线路的正确性。

3.必须正确安装日光灯才能保证其正常使用。

七、实验体会通过本次实验，我们不仅掌握了日光灯的原理及安装方法，还了解了日光灯的实际应用场景。

日光灯电路实验报告篇一：日光灯实验报告1.4 吸收器单相电路参数校正及功率因数的提高1.4.1 实验目的1．掌握单相功率表的使用。

2．了解日光灯电路的组成、教育工作原理和线路的连接。

3．研究日光灯电路中电压、电捷尔恩河相量之间的关系。

4．理解改善电路功率因数的意义并表述掌握其技术方法。

1.4.2实验原理1．日光灯电路的组成日光灯电路是一个rl串联电路，由灯管、镇流器、起辉器组成，如图1.4.1所示。

由于有感抗元件，功率因数较低，提高电路功率因数实验可以用日光灯电路来验证。

图1.4.1日光灯的组成电路灯管：内壁涂上一层荧光粉，灯管两端各有一个灯丝（由钨丝组成），用以发射电子，管内抽真空后充有一定的氩气与伊德拉少量水银，当管内产生辉光放电时，发出可见光。

镇流器：是绕在硅钢片铁心上的电感线圈。

它有两个作用，一是在起动投资过程中，起辉器突然断开时，其两端感应出有一个足以击穿管中气体的高电压，使灯管中曾气体电离而放电。

二是正常工作时，它相当于电感器，与日光灯管相叠合产生一定的电压相连接降，用以限制、稳定灯管的电流，故称为镇流器。

实验时，可以认为镇流器是由一个等效电阻rl和一个电感l串联组成。

起辉器：是一个充有氖气的玻璃泡，内有一对触片，一个是固定的静触片，一个是用双金属片制成的u形动触片。

动触片由两种热膨胀系数不同的金属制成，受热后，双金属片伸张与静触片接触，冷却时又分开。

所以起辉器的作用是使电路接通和自动断开，起一个自动开关作用。

2．日光灯点亮过程电源刚接通时，灯管内尚未产生辉光放电，起辉器的触片处在断开位置，此之时电源电压通过镇流器和灯管两端的灯丝全部加在起辉器的二个电弧触片上，起辉器的两触片之间的气隙被击穿，发生辉光放电，使动触片受热伸张而与静触片构成通路，于是电流流过日光灯镇流器和灯管两端的电弧，使灯丝通电预热而发射升空热电子。

与此同时，由于起辉器中动、静触片建立关系后放电熄灭，双金属片因冷却复原燃烧而与静触片分离。
