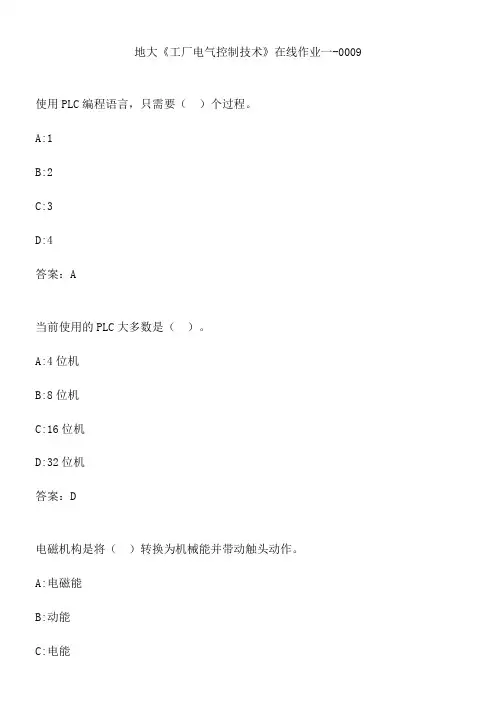

地大《工厂电气控制技术》在线作业二-0010.C81716CA-D9E3-4B73-B15C-E12405D206DC(总13页)

一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。

（A）K （B）D（C）2.不属于笼型异步电动机降压启动方法的是（）启动。

（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。

（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。

（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。

（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。

（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。

（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。

①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。

①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。

① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。

①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。

①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。

①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。

（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。

（A）Y/△（B）△/Y（C）△/△ (D)Y/Y二．不定项选择题1. 低压断路器具有保护。

一、单选( 每题参考分值2.5分)1、熔断器的作用是( )。

控制行程B.控制速度C.短路或严重过载D.弱磁保护错误:【C】2、根据工件松开控制梯形图下列指令正确的是( )。

LD X100B.AND X100C.OR X100D.ORI X100错误:【A】3、工作电压在交流（）伏以下的各种电器属于低压电器。

1000B.1200C.1500D.2000错误:【B】4、FX3U系列可编程序控制器输出继电器用( )表示。

XB.YC.TD.C错误:【B】5、在一个程序中，同一地址号的线圈( )次输出，且继电器线圈不能串联只能并联。

只能有一B.只能有二C.只能有三D.无限错误:【A】6、通电延时时间继电器的线圈图形符号为（）。

B.C.D.错误:【B】7、主控指令MC后面任何指令都应以( )指令开头，即公共线移到另一根新的母线上。

LD或ORB.LD或ORIC.LD或LDID.LD或AND错误:【C】8、对绕线型电动机而言，一般利用( )方法进行调速。

改变电源频率B.改变定子极对数C.改变转子电路中电阻D.改变转差率错误:【C】9、熔体的额定电压应（）线路的工作电压小于B.大于或等于C.必须等于D.必须大于错误:【B】10、表示电路中各个电气元件连接关系和电气工作原理的图称为( )。

电路图B.电气互联图C.系统图D.电气安装图错误:【A】11、OUT 指令是线圈驱动指令，但不能驱动（）。

暂存继电器B.输出继电器C.保持继电器D.输入继电器错误:【D】12、速度继电器主要用于笼型异步电动机的（）控制。

启动B.制动C.调速D.反向错误:【B】13、根据滑台向后控制梯形图下列指令正确的是( )。

LD X07B.AND X07C.ANI X07D.LDI X07错误:【C】14、根据液压控制梯形图下列指令正确的是( )。

AND X00B.LD X12C.ANI X12D.LDI X12错误:【C】15、下列元件中，主令电器有（）。

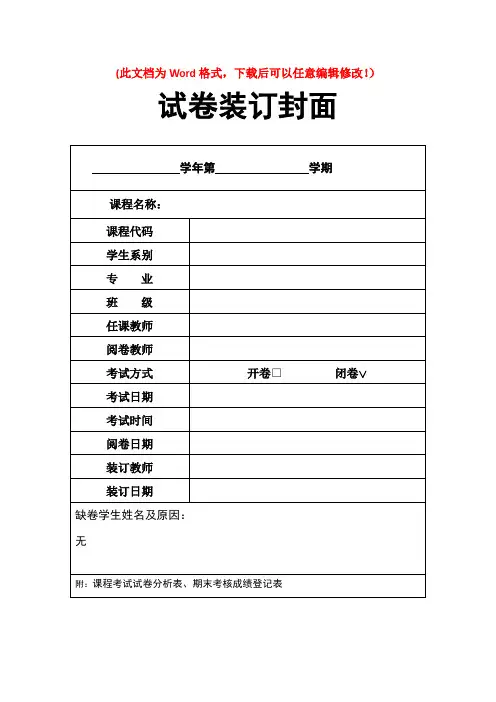

(此文档为Word格式，下载后可以任意编辑修改！）试卷装订封面电气工程及其自动化专业工厂电气控制技术标准答案及评分标准（第二套）考试时间：120分钟A卷一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共5分)1A 2D 3 D 4C 5 A二、判断分析题(判断下列各题，正确的在题后括号内打“√”，错的打“×”。

并对其进行分析，每小题3分，共12分)1×自耦变压器降压起动不允许频繁起动2．×交流接触器线圈通电瞬间电流大于稳定导通时电流。

3．√编程时：高级指令前应加触发信号；如果多个高级指令连续使用同一触发信号，只需写出第一个高级指令的触发信号，而不必写出其它高级指令的触发信号；4．×SUB指令不能有多个相同标号的SUB指令三、填空题(每空1分，共10分)1．时间继电器过电流继电器按钮限位开关2．有触点无触点3．起始位停止位4．程序5．中断点下方的程序四、简答题(每小题5分，共25分)1．简述中间继电器和接触器的不同之处，中间继电器能否起动电动机？如果能够，在什么条件下？答：相同点：动作原理相似；不同点：接触器容量大，有灭弧能力，中间继电器容量小，无灭弧能力。

中间继电器能起动电动机，电动机容量很小的情况。

2．PC的技术指标主要有哪些？在PC选型时主要应考虑哪些方面？答：输入指标输出指标电源指标功能指标在PC选型时主要应考虑型号及指标，价格等方面。

3．电动机可逆运转电路中，已采用了按钮的机械互锁，为什么还要采用电气互锁？当出现接触器互锁触点接错，电路将发生什么现象？答: 为进一步保证运行的安全。

两相短路故障。

4．什么是电压继电器？这种继电器线圈有何特点？在电路中怎样连接？分哪几种？根据电压做出反应的继电器是电压继电器，属于电磁式继电器，线圈线径较细，并联，过电压，欠电压，零电压。

5．桥式起重机有哪几部分组成？它们的主要作用是什么？桥式起重机有桥架，小车，大车，操纵室等几部分组成。

第1章 常用低压电器习题答案1. 什么是低压电器？怎样分类？常用的低压电器有哪些？答：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。

配电电器。

用于配电系统，进行电能的输送和分配，如熔断器、刀开关、转换开关、低压断路器等。

控制电器。

主要用于自动控制系统和用电设备中，如接触器、继电器、主令电器、电阻器、电磁铁等。

2. 叙述接触器的用途，并画出接触器的符号。

答：接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。

接触器的文字符号是KM ，图形符号如下：常闭辅助触点常开辅助触点主触点电磁线圈KM3. 叙述交流接触器的组成部分及各部分的作用。

答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。

电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控制作用。

交流接触器的触点由主触点和辅助触点构成。

主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。

辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。

灭弧系统。

触点在分断电流瞬间，在触点间的气隙中就会产生电弧，电弧的高温能将触点烧损，并且电路不易断开，可能造成其他事故，因此，应采用适当灭弧系统迅速熄灭电弧。

反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。

4. 交流接触器的主要技术参数有哪些？各如何定义？答：1）额定电压。

接触器铭牌上标注的额定电压是指主触点正常工作的额定电压。

2）额定电流。

接触器铭牌上标注的额定电流是指主触点的额定电流。

3）线圈的额定电压。

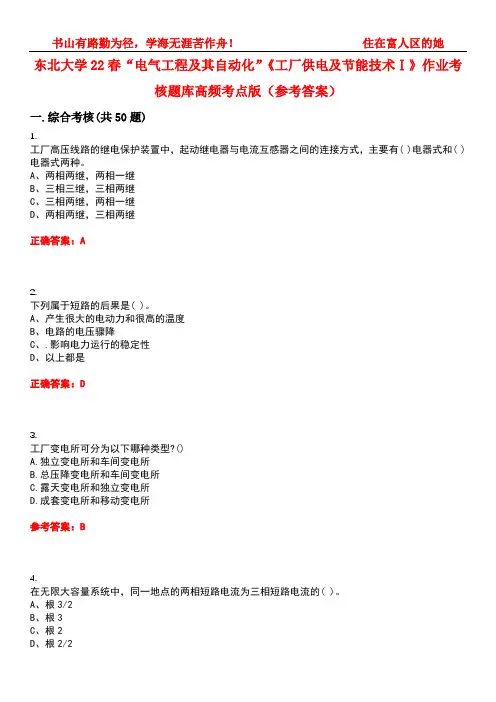

东北大学22春“电气工程及其自动化”《工厂供电及节能技术Ⅰ》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.工厂高压线路的继电保护装置中，起动继电器与电流互感器之间的连接方式，主要有( )电器式和( )电器式两种。

A、两相两继，两相一继B、三相三继，三相两继C、三相两继，两相一继D、两相两继，三相两继正确答案：A2.下列属于短路的后果是( )。

A、产生很大的电动力和很高的温度B、电路的电压骤降C、.影响电力运行的稳定性D、以上都是正确答案：D3.工厂变电所可分为以下哪种类型?()A.独立变电所和车间变电所B.总压降变电所和车间变电所C.露天变电所和独立变电所D.成套变电所和移动变电所参考答案：B4.在无限大容量系统中，同一地点的两相短路电流为三相短路电流的( )。

A、根3/2B、根3C、根2正确答案：A5.在无限大容量系统中发生短路时，短路电流将如何变化( )。

A、不变B、突然增大C、突然减小D、经过短路暂态过程达到一个新的稳定状态正确答案：D6.下列哪个选项属于反时限时电流保护的优点?()A.继电器数量少B.动作时限的整定比较麻烦，误差大C.短路电流小时，动作时间相当长，延长了故障维持时间D.越靠近电源，动作时间越长参考答案：A7.高压深入负荷中心的直降配电方式仍然需要建设总降压变电所( )。

A、错误B、正确正确答案：A8.下列不属于一次设备的是( )。

A、变压器B、高低压开关设备和并联电容器C、熔断器和避雷器D、电流互感器正确答案：A计算负荷确定是否合理，直接影响()的选择是否经济合理。

A.熔断器B.导线电缆C.电器和导线电缆D.开关参考答案：C10.熔断器的文字符号是FU，低压断路器的文字符号是QK。

()A.正确B.错误参考答案：B11.电网(线路)的额定电压是始端与末端电压的算术平均值（）。

A、错误B、正确正确答案：B12.电缆的敷设方式有( )。

A、地下直埋B、电缆沟C、水泥排管内D、以上都有正确答案：D13.对一级负荷供电电源的要求错误的是( )。

《工厂电气控制技术》试卷A答案一、填空题1、高压电器，低压电器，1200 ，1500 ，低压电器2、电磁机构、触点系统3、过载，短路4、主轴带动工件的旋转运动，砂轮的旋转运动，主轴的旋转运动，主轴带动铣刀的旋转运动。

5、红色停止绿色起动6、主电路辅助电路。

未受外力或未通电状态（初始状态）7、定子绕组串电阻、星-三角形换接、串自耦变压器8、反接制动，100r/min9、直流接触器CZ系列、设计序号、额定电流10、二、判断题1、（×）2、（•）3、（•）4、（×）5、（•）6、（×）7、（×）8、（•）9、（×） 10、（•）三、分析题1.2、QS+，KM1主触点闭合，电动机M全压起动并运行；KM2主触点闭合，电动机M实现能耗制动。

起动：SB2↓→KM1+自锁，KMI主触点闭合，M全压起动并运行；KS+，为能耗制动作好准备。

制动：SB1↓→KM1-，KM2+自锁，KM2主触点闭合，M通入直流电能耗制动，n ↓↓→当n<100r/m时，KS-，KM2-，制动结束。

四、简答题1.接触器主要用于远距离频繁控制负载，切断带负荷电路。

中间继电器主要用于控制电路中，将被控量转换成控制电路所需的电量或开关信号。

他们的区别在于，中间继电器的触点数多，且没有主辅之分。

2. 熔断器是短路保护，热继电器是长期过载保护。

3. 所有起动按钮的常开触点并联，所有停止按钮的常闭触点串联。

4.自锁：依靠接触器自身的辅助触头而使其线圈保持通电现象。

互锁：利用两个接触器的常闭辅助触头的断开来锁住对方线圈的电路的控制方法。

连锁：利用接触器的辅助触头使后续线路通电的控制方法。

五、设计题1.2.。

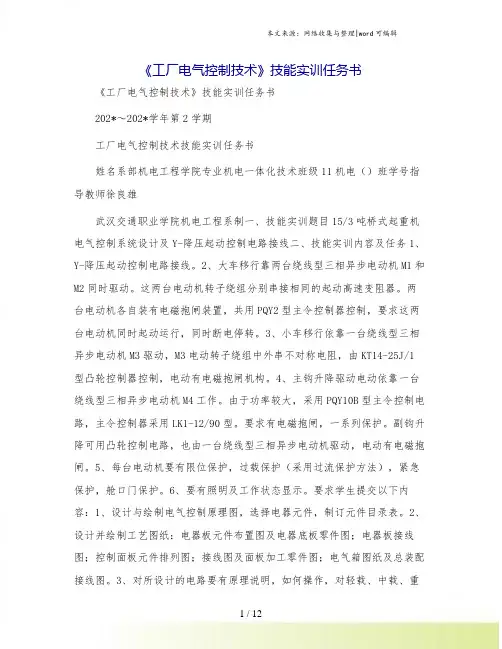

《工厂电气控制技术》技能实训任务书《工厂电气控制技术》技能实训任务书202*～202*学年第2学期工厂电气控制技术技能实训任务书姓名系部机电工程学院专业机电一体化技术班级11机电（）班学号指导教师徐良雄武汉交通职业学院机电工程系制一、技能实训题目15/3吨桥式起重机电气控制系统设计及Y-降压起动控制电路接线二、技能实训内容及任务1、Y-降压起动控制电路接线。

2、大车移行靠两台绕线型三相异步电动机M1和M2同时驱动。

这两台电动机转子绕组分别串接相同的起动高速变阻器。

两台电动机各自装有电磁抱闸装置，共用PQY2型主令控制器控制，要求这两台电动机同时起动运行，同时断电停转。

3、小车移行依靠一台绕线型三相异步电动机M3驱动，M3电动转子绕组中外串不对称电阻，由KT14-25J/1型凸轮控制器控制，电动有电磁抱闸机构。

4、主钩升降驱动电动依靠一台绕线型三相异步电动机M4工作。

由于功率较大，采用PQY10B型主令控制电路，主令控制器采用LK1-12/90型。

要求有电磁抱闸，一系列保护。

副钩升降可用凸轮控制电路，也由一台绕线型三相异步电动机驱动，电动有电磁抱闸。

5、每台电动机要有限位保护，过载保护（采用过流保护方法），紧急保护，舱口门保护。

6、要有照明及工作状态显示。

要求学生提交以下内容：1、设计与绘制电气控制原理图，选择电器元件，制订元件目录表。

2、设计并绘制工艺图纸：电器板元件布置图及电器底板零件图；电器板接线图；控制面板元件排列图；接线图及面板加工零件图；电气箱图纸及总装配接线图。

3、对所设计的电路要有原理说明，如何操作，对轻载、中载、重载操作分别如何进行。

4、写出技能实训报告，列出设计参考资料目录。

5、技能实训心得体会。

三、技能实训目的与要求1、掌握桥式起重机电气控制系统的设计方法；2、掌握主令控制器在电气控制系统设计中的使用方法；3、掌握电气控制原理图的设计与绘制方法；4、掌握主要电气设备选择与校验；5、掌握电动机的限位保护，过载保护，紧急保护，舱口门保护的设计方法。

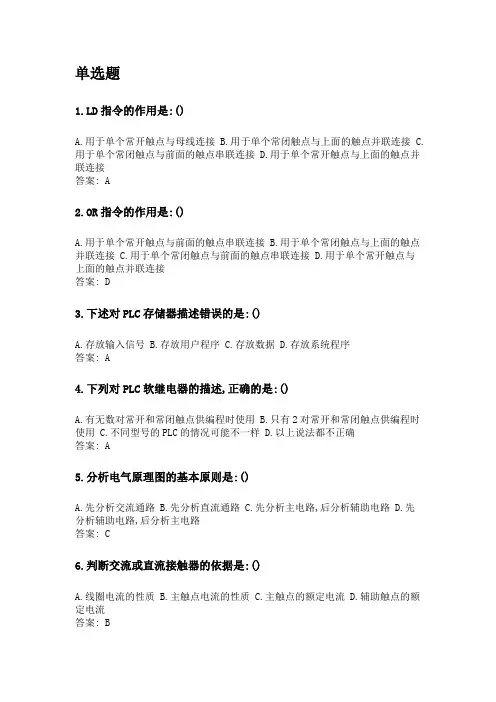

单选题1.LD指令的作用是:()A.用于单个常开触点与母线连接B.用于单个常闭触点与上面的触点并联连接C.用于单个常闭触点与前面的触点串联连接D.用于单个常开触点与上面的触点并联连接答案: A2.OR指令的作用是:()A.用于单个常开触点与前面的触点串联连接B.用于单个常闭触点与上面的触点并联连接C.用于单个常闭触点与前面的触点串联连接D.用于单个常开触点与上面的触点并联连接答案: D3.下述对PLC存储器描述错误的是:()A.存放输入信号B.存放用户程序C.存放数据D.存放系统程序答案: A4.下列对PLC软继电器的描述,正确的是:()A.有无数对常开和常闭触点供编程时使用B.只有2对常开和常闭触点供编程时使用C.不同型号的PLC的情况可能不一样D.以上说法都不正确答案: A5.分析电气原理图的基本原则是:()A.先分析交流通路B.先分析直流通路C.先分析主电路,后分析辅助电路D.先分析辅助电路,后分析主电路答案: C6.判断交流或直流接触器的依据是:()A.线圈电流的性质B.主触点电流的性质C.主触点的额定电流D.辅助触点的额定电流答案: B7.用于驱动线圈的指令是:()A.LDB.ANDC.ORD.OUT答案: D8.熔断器作为短路保护的电器,它是()于被保护电路中的.A.并接B.串接C.串接或并接都可以答案: B9.电磁机构中,吸引线圈的作用是:()A.将电能转化成磁场能量B.将磁场能转化成电能答案: A10.把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是:()A.接触器正常工作B.接触器产生强烈震动C.烧毁线圈D.烧毁触点答案: C多选题1.S7-200可编程控制器的功能指令一般是指:()A.高速计数指令B.PID控制指令C.高速脉冲输出指令D.中断程序与中断指令答案: D2.防止电源干扰进入可编程控制器的主要措施有:()A.加交流电源滤波器B.使用220V的直流电源(蓄电池)C.使用动力线路D.使用开关电源答案: B3.可编程控制器是现代工业自动化的灵魂,与机器人,计算机集成制造系统一道成为现代工业控制的三大支柱.它的应用大致分为一下几种类型:()A.开关量的逻辑控制B.运动控制C.过程控制D.数据处理答案: D4.三相绕线式异步电动机常采用以下几种:()A.转子串接电阻B..转子串接频敏变阻器C.定子回路串电抗器D.星-三角变换等起动方法答案: B5.三相异步电动机的电气制动方法分为:()A.电磁抱闸制动B.电磁离合器制动C.反接制动D.能耗制动答案: D6.三相异步电动机的起动方法可归纳为以下几种:()A.全压直接起动B.降低电压起动C.转子回路串接附加可变电阻器起动D.采用特殊设计的双鼠笼或深槽式转子起动答案: D7.三相异步电动机继电器控制的主回路由()A.隔离开关B.熔断器C.接触器D.热继电器等组成答案: D8.三相异步电动机继电器控制的主回路的隔离开关的作用如下:()A.明显的断开点B.便于断电检修C.设备起动控制答案: B9.异步电动机常动控制线路(自锁控制线路),该控制线路的具有如下功能:()A.具有欠压保护功能B.具有自锁功能C.具有点动操作功能D.具有失压保护功能答案: D判断题1.PLC的输出继电器的线圈不能由程序驱动,只能由外部信号驱动.()T.对 F.错答案: F2.PLC的输出线圈可以放在梯形图逻辑行的中间任意位置.()T.对 F.错答案: F3.安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸.()T.对 F.错答案: T4.低压断路器具有失压保护的功能.()T.对 F.错答案: T5.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用.()T.对 F.错答案: F6.行程开关,限位开关,终端开关是同一种开关.()T.对 F.错答案: F7.在绘制电气元件布置图时,重量大的元件应放在下方,发热量大的元件应放在上方.()T.对 F.错答案: T8.交流接触器铁心端面嵌有短路铜环的目的是保证动,静铁心吸合严密,不发生震动与噪声.()T.对 F.错答案: T9.交流接触器通电后如果铁心吸合受阻,将导致圈烧毁.()T.对 F.错答案: F10.一定规格的热继电器,其所装的热元件规格可能是不同的.()T.对 F.错答案: T11.热继电器的保护特性是反时限的.()T.对 F.错答案: F12.热继电器的额定电流就是其触点的额定电流.()T.对 F.错答案: F13.熔断器的保护特性是反时限的.()T.对 F.错答案: T14.在设计PLC的梯形图时,在每一逻辑行中,并联触点多的支路应放在左边.()T.对 F.错答案: T15.一般情况下,速度继电器有两对常开触点和两对常闭触点,当电动机带动其转子向某方向运行达到某一转速时,有一对常开触点接通,常闭触点断开,所以速度继电器可以用于电机的制动控制.()T.对 F.错答案: T16.无断相保护装置的热继电器就不能对电动机的断相提供保护.()T.对 F.错答案: F17.闸刀开关可以用于分断堵转的电动机.()T.对 F.错答案: F18.直流电磁铁励磁电流的大小与行程成正比.()T.对 F.错答案: T19.直流接触器比交流接触器更适用于频繁操作的场合.()T.对 F.错答案: F20.低压断路器又称为自动空气开关.()T.对 F.错答案: T21.当PLC的BATTERY(电池)指示灯闪烁时,表示该PLC的内部电池的电量低,必须在一周内予以更换,否则用户程序会丢失.()T.对 F.错答案: T问答题1.请你简单叙述S7-200CPU间接寻址的步骤？答案: (1)建立间接寻址的指针 (2)用指针来存取数据用指针来存取数据时,操作数前加*,表示该操作数为一个指针. (3)修改指针连续存取指针所指的数据时,因为指针是32位的数据,应使用双字指令来修改指针值,如双字加法(ADDD)或双字加1指令INCD2.既然在电动机的主电路中装有熔断器,为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?答案: 因为熔断器的主要作用是作为电路的短路保护元件,而热继电器的主要作用是作为电动机的长期过载保护元件,所以在电动机的主电路中装有熔断器,还需要装热继电器. 不可以.因为熔断器和热继电器的保护功能不同,热继电器具有热惯性,在电路过载时不能瞬时动作而切断电源,而熔断器可以在电路发生短路故障时瞬时切断电源而起保护作用.3.简述可编程序控制器的应用范围.答案: 可大致归纳以下几点:实现顺序控制,位置控制,过程控制,数据处理,通信联网.4.选用时间继电器应注意些什么问题?空气阻尼式时间继电器有哪些类型的触点?各有什么功能？答案: (1)根据电路对延时触头要求选择延时方式;精度和范围选择继电器类型;根据使用场合,工作环境选择类型. (2)通电延时和断电延时5.写出常用五种低压电器名称.答案: 熔断器,接触器,热继电器,按钮,开关6.如何深入了解一个电气控制系统？答案: (1)熟悉图纸资料;(3分) (2)深入调查研究:工艺,机械,操作过程(5分) (3)将系统分解为独立的几个部分,以及各部分的联锁关系,通讯方式,控制部件.(5分) (4)确定控制系统关键环节:控制方式(手动,自动,半自动);设备内部的联锁关系(机械,液压,气动,仪表,电气);与其他智能设备(变频器,可编程控制器,机器人等)之间的联锁关系以及通讯方式;(4分) (5)统计输入输出点的容量,数量,人机界面,上位机接口等.(3分)。

一、单选( 每题参考分值2.5分)1、熔断器的作用是( )。

C. 短路或严重过载【C】2、根据工件松开控制梯形图下列指令正确的是( )。

A. LD X100【A】3、工作电压在交流（）伏以下的各种电器属于低压电器。

B. 1200【B】4、FX3U系列可编程序控制器输出继电器用( )表示。

B. Y【B】5、在一个程序中，同一地址号的线圈( )次输出，且继电器线圈不能串联只能并联。

A. 只能有一【A】6、通电延时时间继电器的线圈图形符号为（）。

B. 【B】7、主控指令MC后面任何指令都应以( )指令开头，即公共线移到另一根新的母线上。

C. LD或LDI【C】8、对绕线型电动机而言，一般利用( )方法进行调速。

C. 改变转子电路中电阻【C】9、熔体的额定电压应（）线路的工作电压B. 大于或等于【B】10、表示电路中各个电气元件连接关系和电气工作原理的图称为( )。

11、OUT 指令是线圈驱动指令，但不能驱动（）。

D. 输入继电器【D】12、速度继电器主要用于笼型异步电动机的（）控制。

B. 制动【B】13、根据滑台向后控制梯形图下列指令正确的是( )。

C. ANI X07【C】14、根据液压控制梯形图下列指令正确的是( )。

C. ANI X12【C】15、下列元件中，主令电器有（）。

B. 按钮【B】16、FX3U系列可编程序控制器中的ORI指令用于B. 常闭触点的并联【B】17、FX3U系列可编程序控制器中回路串联连接用( )指令。

D. ANB18、接触器的额定电压是指（）的额定电压。

C. 主触头【C】19、FX3U系列可编程序控制器计数器用( )表示。

D. C【D】20、交流接触器的作用是（）。

A. 频繁通断主回路【A】21、根据加工完成控制梯形图下列指令正确的是( )。

C. ANI T50【C】22、RST指令用于( )和计数器的复位。

D. 定时器【D】23、接触器衔铁振动或噪声过大的原因有（）。

D. 以上都是【D】24、由于电弧的存在，将导致（）。

低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器.低压断路器具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

一、结构和工作原理:低压断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。

低压断路器工作原理图如图l所示。

图1 低压断路器工作原理图1-主触点2-自由脱扣机构3-过电流脱扣器4-分励扣器脱5-热脱扣器6-欠电压脱扣器7-停止按钮低压断路器的主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁释放。

也使自由脱扣机构动作。

分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

低压电器的工作原理详细教程第一章电气控制基础本章主要通过介绍电气控制领域中常用低压电器的工作原理、用途、型号、规格及符号等知识，电器控制线路的基本环节，并通过对典型电器控制系统的分析，学会正确选择和合理使用常用电器、学会分析和设计电气控制线路的基本方法，为后继章节的学习打下基础。

第一节常用电器元件及符号一、电器的基本知识（一）电器的分类:电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。

完成由控制电器组成的自动控制系统，称为继电器—接触器控制系统，简称电器控制系统。

电器的用途广泛，功能多样，种类繁多，结构各异。

项目一三相笼型异步电动机起动控制1.试述单相交流电磁铁短路环的作用。

答：在单相交流电磁机构中，由于磁通是交变的，当磁通为零时，吸力也为零，吸合后的衔铁在反作用弹簧的作用下将被拉开。

磁通过零后吸力增大，当吸力大于反力时，衔铁又吸合。

衔铁的吸力随交流电源每个周期两次过零，因而衔铁会产生强烈振动与噪声，甚至使铁心松散。

为了解决这个问题，在铁心端面上装一个铜制的短路环，短路环就像一匝两端接在一起的线圈，一般镶嵌在静铁心端面的槽内，在环中产生涡流。

根据电磁感应定律，此涡流产生的吸力作用在衔铁上，只要此力始终超过其反力，衔铁的振动现象就会消失。

2.试比较刀开关与负荷（铁壳）开关的差异及各自的用途。

答：刀开关主要用于隔离、转换以及接通和分断电路，刀开关的代表产品有HK系列瓷底胶盖刀开关和HH系列铁壳开关。

瓷底胶盖刀开关又称为开启式负荷开关，不设专门的灭弧装置，仅利用胶盖的遮护以防电弧灼伤人手，因此不宜带负载操作，适用于接通或断开有电压而无负载电流的电路,其结构简单、操作方便、价格便宜。

铁壳开关又称为封闭式负荷开关，铁壳开关的灭弧性能、操作及通断负载的能力和安全防护性能都优于瓷底胶盖刀开关，但其价格比瓷底胶盖刀开关贵。

3.中间继电器与交流接触器有什么差异？在什么条件下中间继电器也可以用来起动电动机？答：中间继电器是电磁式继电器的一种，其结构与工作原理与电磁式接触器相似，但是中间继电器触点允许通过的电流较小，不适宜用于控制主电路的通断。

如果电动的容量较小，额定工作电流与中间继电器触点允许通过的电流一致，也可以用来起动电动机。

4.画出断电延时时间继电器电磁线圈和各种延时触点的图形和文字符号。

答：文字符号：KT，图形符号如下图所示：5.说明熔断器和热继电器保护功能的不同之处。

答：熔断器用于短路保护，如果电路中电流过大，熔断器会瞬间切断电路；而热继电器用于过载保护，不会瞬间切断电路，而是要经过一段时间之后，才能切断电路。

第一章常用低压电器习题1-1判断题（正确的打√，错误的打×）1-1-1 一台额定电压为220V的交流接触器在交流20V和直流220V的电源上均可使用。

（）1-1-2 交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。

（）1-1-3 交流接触器铁心端面嵌有短路环的目的是保证动、静铁心严密，不发生振动动与噪声。

（）1-1-4 直流接触器比交流接触器更适用于频繁操作的场合。

（）1-1-5 低压断路器又称为自动空气开关。

（）1-1-6 只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。

（）1-1-7 直流电磁铁励磁电流的大小与行程成正比。

（）1-1-8 熔断器的保护特性是反时限的。

（）1-1-9 低压断路器具有失压保护的功能。

（）1-1-10 一定规格的热继电器，其所装的热元件规格可能是不同的。

（）1-1-11 无断相保护装置的热继电器不能对电动机的断相提供保护。

（）1-1-12 热继电器的额定电流就是其触点的额定电流。

（）1-1-13 热继电器的保护特性是反时限的。

（）1-1-14 行程开关、限位开关、终端开关是同一种开关。

（）1-1-15 万能转换开关本身带有各种保护。

（）1-1-16 主令控制器除了手动式产品外，还有由电动机驱动的产品。

（）1-1-17 继电器在整定值下动作时所需的最小电压称为灵敏度。

（）1-2 选择题（将正确答案的序号填入括号中）1-2-1 关于接触电阻，下列说法中不正确的是（）。

A 由于接触电阻的存在，会导致电压损失 B由于接触电阻的存在，触点的温度降低C 由于接触电阻的存在，触点容易产生熔焊现象D 由于接触电阻的存在，触点工作不可靠1-2-2 为了减小接触电阻，下列做法中不正确的是（）。

A 在静铁心的端面上嵌有短路环B 加一个触点弹簧C 触点接触面保持清洁D 在触点上镶一块纯银块1-2-3 由于电弧的存在，将导致（）。

A 电路的分断时间加长B 电路的分断时间缩短C 电路的分断时间不变D 分断能力提高1-2-4 CJ20—160型交流接触器在380V时的额定工作电流为160A，故它在380V时能控制的电动机的功率约为（）。

一、填空：（２０分）1、低压电器指工作在交流__________、直流__________以下的电器。

2、交流接触器由________、__________、________部分组成。

3、晶体管时间继电器改变____________常数可以改变延时时间。

4、机床照明应采用__________伏安全电压。

5、笼型电机当________________时需降压起动。

6、行程开关在电气控制中有________、________作用。

7、三相异步电动机的旋转方向与接入电动机电源的有关。

8、PC的输出形式有__________、___________、__________其中_________适于交、直流负载。

9、变极调速一般仅适于__________异步电动机。

10、三相笼型异步电动机常用的调速方法有，，，。

二、选择：（４分）1、三相笼型异步电动机启动电流是额定电流的（）a，2—3倍；b，10倍以上；c，4—7倍。

2、生产工艺经常变化的开关量应采用（）a，MC；b，继电器控制；c，可编成控制器。

3、直流电磁铁并联电阻的作用（）a，减少电流；b，防止过电压；c，提供放电回路。

4、有台电动机额定电流ＩN=5A，选择合适的熔体为（）。

A.5A B.10A C.20A D.25A三、简答：（36分）1、单相交流接触器铁心为什么要加入短路环？2、熔断器、热继电器在电动机控制电路中的作用分别是什么？3、PC中用于编程的触点为什么可无限次的使用？4、解释接触器自锁控制线路怎样实现零压、欠压保护？5、电气控制系统中常用的保护环节有那些？各采用那些元件来实现这些保护措施？6、PC控制与继电器控制比较有什么特点？四、梯形图分析：（15分）1、写出助记符：（10分）3，画出波形图：（5分）五、故障分析：（10分）１、电动机因为过载而自动停机，能否立即再启动？说明原因。

２、电动机在运行时，压下停止按钮，但电动机不停，这时该如何处理？故障可能在哪？六、设计：（15分）1、用继电器控制系统设计：（设计控制回路）（10分）（１）设计一个自动往返电路：（２）到达终点停留６秒后返回。

2024秋中国地质大学工厂电气控制技术课后作业二试卷总分:100 得分:100一、单选题(共15 道试题,共30 分)1.继电器断开额定电流不大于（）A的电路。

A.5B.10C.15D.202.（）是将额定电压直接加在定子绕组上进行电动机起动。

A.直接起动B.降压起动C.电流起动D.电阻起动3.功率（）以上的三相笼型异步电动机的定子绕组，正常工作时都接成△形。

A.2B.4C.6D.84.接通或分断电路时不分断电流，称为（）。

A.有载通断B.空载通断C.电压通断5.开关电器切断电流电路时，触头间电压大于（）V，电流大于80mA时，形成电弧。

A.2B.3C.5D.106.当前使用的PLC大多数是（）。

A.4位机B.8位机C.16位机D.32位机7.PLC是通过（）来实现控制的。

A.改变电压B.改变电流C.改变电阻D.编程8.分磁环又指（）。

A.短路环B.开路环D.电压环9.一般以扫描（）字所用的时间来衡量扫描速度。

A.1kB.2kC.4kD.8k10.接触器的主要控制对象是（）。

A.电动机B.发电机C.10kV线路D.35kV线路11.（）用作不频繁带负荷操作和短路保护用。

A.开启式负荷开关B.开关板用刀开关C.带熔断器式刀开关D.隔离开关12.（）是电器的有载时间与工作时间之比。

A.通电百分率B.通电持续率D.分断能力13.瓷插式熔断器一般用于交流50Hz，额定电压（）以下。

A.110VB.220VC.380VD.500V14.三相笼型电动机采用改变（）调速。

A.电流B.电压C.电阻D.磁极对数15.PLC的输入继电器是由（）驱动的。

A.外部信号B.内部信号C.电压信号D.电流信号二、多选题(共10 道试题,共40 分)16.低压控制电器包括（）。

A.接触器B.控制继电器C.主令电器D.结构电器17.笼型异步电动机的起动方式可分为（）。

A.全压直接起动B.降压起动C.间接起动D.升压起动18.熔断器按用途可分为（）。

《电气控制技术》作业参考答案作业一一、填空题：1.能耗制动反接制动回馈制动2.1000 12003.大低 Y4.短路保护过载保护电流的热效应5.电磁机构触点系统6.短路环减少衔铁吸合时的振动和噪音7.电枢回路电阻、电源电压、磁通 8.1/3 、起动电流、 1/3、空载或轻载9.0、切断电源、反转 10.增大转子电阻11.触头系统、推动机构、灭弧装置12.短路、串 13.根据生产工艺要求14.相反的电磁转矩 15.摇臂升降、外立柱旋转运动、主轴箱水平移动二、判断题： 1.√ 2.√ 3.× 4.√ 5.× 6.× 7.√ 8.√ 9.× 10.√三、简答题：1.答：FR：热继电器，热元件连接在主电路中和触头连接在控制电路中。

不会因电动机的起动电流过大而立即动作，因为它具有热惯性。

对于定子绕组是△形连接的异步电动机应选择三相结构带断相保护的热继电器2.答：已经给电动机通电，但由于各种原因，转子不转，就称为“堵转”。

它会使转子绕组上产生很大的电流，对电机造成危害。

在电动机起动的瞬间，这时转子转速为0，也可以认为是“堵转”。

3.答：接触器的主触头串联在主电路中，辅助触头接在控制电路中，一般用于自锁和互锁，线圈串联在控制线路中。

4.答：交流电磁线圈误通直流电源时，因其等效直流电阻较小，将导致线圈发热。

直流电磁线圈误通交流电时，因线圈铁心为整块硅钢做成，会产生较大涡流，产生大量热量，烧毁线圈。

220V的交流接触器通入380V交流电源，因电压增加超过其额定电压，所以会烧毁线圈。

四、分析题：1.自锁就是交流接触器自身的常开辅助触头与起动按钮并联，保证自身的线圈一直得电。

设计可与简单的连动控制相仿。

2.五、设计题：1.2.FU作业二一、填空题：1.定子电路串电阻降压起动、星—三角转换降压起动2.互锁3.改变电枢回路电阻、弱磁、改变电枢电压4.定子回路串电阻、星-三角降压起动、自耦变压器降压起动5.电磁机构触点系统6.短路环减少衔铁吸合时的振动和噪音7.电枢回路电阻、电源电压、磁通 8.1/3、起动电流、 1/3、空载或轻载9.0、切断电源、反转 10.增大转子电阻11.触头系统、推动机构、灭弧装置 12.短路、串13.根据生产工艺要求 14.相反的电磁转矩15.摇臂升降、外立柱旋转运动、主轴箱水平移动二、判断题：1.√ 2.√ 3.× 4.√ 5.× 6.× 7.√ 8.√ 9.× 10.√三、简答题：答1.FR：热继电器，热元件连接在主电路中和触头连接在控制电路中。

1.电流通过导线时产生电能损耗使导线发热导线温度过高时不会出现的情况是()。

A.接头处的氧化加剧B.增大接触电阻C.导线断掉D.减小接触电阻答案：D2.什么是线路的主体?()A.电杆B.导线C.开关D.线夹答案：B3.不是高压隔离开关的特点是()。

A.断开后有明显地断开间隙B.没有专门灭弧装置，所以不允许带负荷操作C.可带励磁电流不超过5A的空载变压器D.可带电容电流不超过5A的空载线路答案：C4.作为选择和校验电气设备用的短路计算以()电流为主。

A.单相短路B.两相短路C.两相对地短路D.三相短路答案：D5.对于高压侧为()KV及以上的工厂总降压变电所主变压器来说，应装设过电流保护，电流速断保护和瓦斯保护。

A.10B.35C.110D.220答案：B6.对于隔离开关的用法下列错误的有()。

A.带负荷操作B.要隔离高压电源C.可以通断励磁小于2A的空载变压器D.可以通断电容电流小于5A的电压互感器答案：A7.中性点经消弧线圈接地的电力系统，在单相接地时其他两相对地电压也要升高到线电压的()倍。

A.1B.2C.2的平方根D.3的平方根答案：D8.如果电力系统的电源总阻抗不超过短路电路总阻抗的()，可将电力系统视为无限大容量系统。

A.6%～10%B.5%～10%C.10%～18%D.20%～33%答案：B9.35KV及以上电力线路允许的电压偏差是()。

A.-10%～+10%B.10%C.5%D.-5%～+5%答案：D10.下列关于计算负荷的说法：①通过负荷的统计计算求出的、用来按发热条件选择供电系统各元件的负荷值，称为计算负荷; ②计算负荷也可认为就是半小时最大负荷值; ③计算负荷是供电设计计算的基本依据。

计算负荷确定的是否正确合理，直接影响到电器和导线的选择是否经济合理; ④我国目前普遍采用的确定用电设备计算负荷的方法，有需要系数法和二项式法。

其中说法正确的是()。

A.②③④B.①③④C.①②③D.①②③④答案：D11.下列非接线方式的是()。
