O型圈执行标准

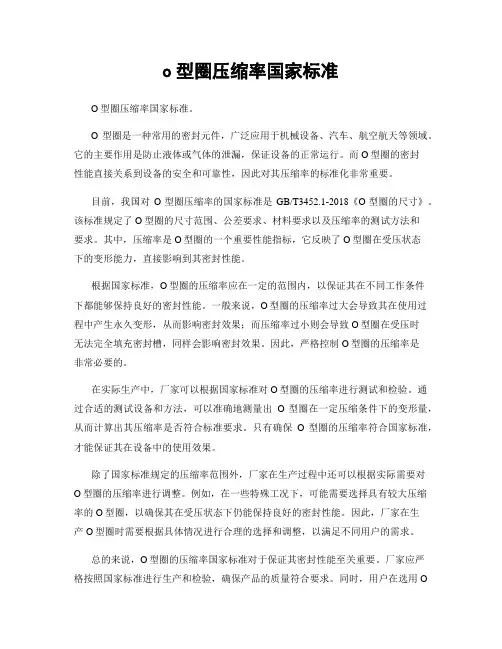

o型圈压缩率国家标准O型圈压缩率国家标准。

O型圈是一种常用的密封元件，广泛应用于机械设备、汽车、航空航天等领域。

它的主要作用是防止液体或气体的泄漏，保证设备的正常运行。

而O型圈的密封性能直接关系到设备的安全和可靠性，因此对其压缩率的标准化非常重要。

目前，我国对O型圈压缩率的国家标准是GB/T3452.1-2018《O型圈的尺寸》。

该标准规定了O型圈的尺寸范围、公差要求、材料要求以及压缩率的测试方法和要求。

其中，压缩率是O型圈的一个重要性能指标，它反映了O型圈在受压状态下的变形能力，直接影响到其密封性能。

根据国家标准，O型圈的压缩率应在一定的范围内，以保证其在不同工作条件下都能够保持良好的密封性能。

一般来说，O型圈的压缩率过大会导致其在使用过程中产生永久变形，从而影响密封效果；而压缩率过小则会导致O型圈在受压时无法完全填充密封槽，同样会影响密封效果。

因此，严格控制O型圈的压缩率是非常必要的。

在实际生产中，厂家可以根据国家标准对O型圈的压缩率进行测试和检验。

通过合适的测试设备和方法，可以准确地测量出O型圈在一定压缩条件下的变形量，从而计算出其压缩率是否符合标准要求。

只有确保O型圈的压缩率符合国家标准，才能保证其在设备中的使用效果。

除了国家标准规定的压缩率范围外，厂家在生产过程中还可以根据实际需要对O型圈的压缩率进行调整。

例如，在一些特殊工况下，可能需要选择具有较大压缩率的O型圈，以确保其在受压状态下仍能保持良好的密封性能。

因此，厂家在生产O型圈时需要根据具体情况进行合理的选择和调整，以满足不同用户的需求。

总的来说，O型圈的压缩率国家标准对于保证其密封性能至关重要。

厂家应严格按照国家标准进行生产和检验，确保产品的质量符合要求。

同时，用户在选用O型圈时也应关注其压缩率是否符合标准，以确保设备的安全和可靠运行。

希望通过国家标准的制定和执行，能够进一步提高O型圈的质量和可靠性，推动行业的发展和进步。

o型密封圈执行标准
O型密封圈是一种常见的圆形截面的密封元件，通常用于静态和动态密封。

对于O型密封圈，其执行标准主要包括一些国际和行业标准，以确保其质量、尺寸和性能符合特定的要求。

以下是一些可能适用于O型密封圈的执行标准：
1.ISO 3601系列标准：ISO（国际标准化组织）发布了一系列与
O型密封圈有关的标准，其中包括了尺寸、材料和性能的要求。

例如，ISO 3601-1:2012标准规定了O型密封圈的尺寸和公差。

2.ASTM D2000标准：ASTM（美国材料与试验协会）的D2000
标准是一个通用的橡胶产品分类系统，其中包括了O型密封圈的性能等级、材料规范等。

这个标准通常用于美国的制造商和用户。

3.BS ISO 3601系列标准：英国标准（British Standards，BS）通
常采用ISO标准，因此BS ISO 3601也可能是O型密封圈标准的一个变体。

4.AS568标准：AS568是美国标准，规定了O型密封圈的尺寸
和公差，特别适用于液压系统。

5.JIS B2401标准：JIS（日本工业标准）B2401标准规定了O型
密封圈的尺寸、公差和材料，用于满足日本市场的需求。

请注意，具体应用中可能会有其他一些特定的标准和规范，具体选择取决于使用环境、行业要求以及制造商或用户的具体要求。

在选择和使用O型密封圈时，建议参考相关的标准和规范以确保产品的质
量和适用性。

o型圈国标 o型圈密封槽标准 o型圈槽尺寸 o型圈国家标准o型圈国标 o型圈密封槽标准 o型圈槽尺寸 o型圈国家标准O形圈是在沟槽中安装的、适度压缩的截面为O形(圆形)的密封圈。

可作为油、水、空气、气体等各种各样流体的密封使用。

用法有静止的与运动的两类。

2 .O形圈的正确用法2-1. 截径的选定在压缩率一定的情况下，截径大则永久变形小，使用大截径的O形圈可得到稳定的密封性。

特别在作为动密封使用时，截径大具有防止拧扭的效果。

2-2. 在高压时使用O形圈是因为材料的压缩应力而发挥功能。

另外由密封流体的压力而发挥了安全密封的效果。

因此要从原理上考虑压力的极限。

实际使用O形圈处必然产生密封介质流体的压力而保持O 形圈不致挤咬进去的功能。

因此，实际的O形圈的耐压性是由材料的机械强度(作为代表值的是：硬度)与间隙的关系所确定。

挡圈从两个方向承受压力时可在O形圈两侧同时安装挡圈。

从一个方向承受压力时则在压力的反方向一侧安装一个挡圈。

挡圈的形状有圈式、斜切口式与螺旋式 3 种。

从使用效果看，圈状的最好。

从安装方便来看，则以斜切的与螺旋形的方便。

2-3. 不同用途的使用①圆柱静密封即时按照 JIS 标准使用O形圈及沟槽尺寸，由于尺寸允差的组合而可能发生咬入沟槽内径部位的垂驰，请安装时不要发生O形圈咬入。

②平面静密封平面静密封可分为承受内压的场合与外压的场合两类。

内压用的场合，原则上以O形圈外径 D 配合，而在外压用的场合，原则上以O形圈内径d 配合。

由于挤坏率通常没有安装时的问题，可考虑为承受压力后螺栓的伸长和法兰面的变形，要比圆柱静密封要大。

在这种场合下，由于没有与壁依附，有时因压力变化而磨损或脱落，请不要使用。

在内径比较大(Φ 150 以上)而截径比较细(Φ 3 以下)时，会有图 -5 那样的O形圈飞出、夹紧与一部分O形圈被切边的情况，为防止飞出，可使用粗一些的截径。

在使用承受内压的场合， D 尺寸比较小的范围内 ( 约Φ 30 以下 ) ，有时有安装不适合的情况， D 尺寸最好稍大些( 约 0.2 ～ 0 .3mm ) 较为方便。

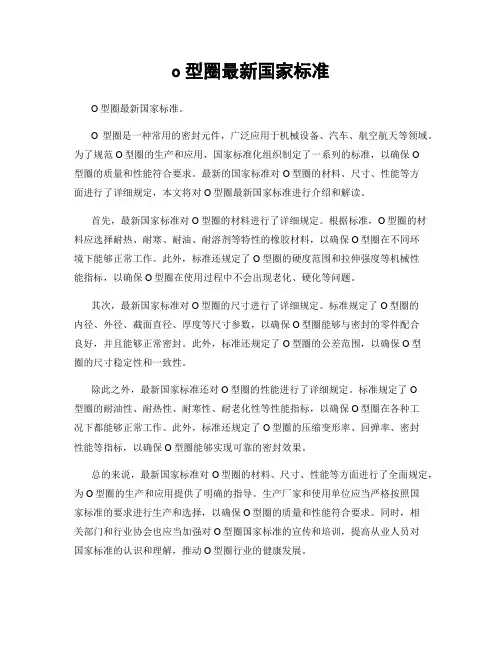

o型圈最新国家标准O型圈最新国家标准。

O型圈是一种常用的密封元件，广泛应用于机械设备、汽车、航空航天等领域。

为了规范O型圈的生产和应用，国家标准化组织制定了一系列的标准，以确保O型圈的质量和性能符合要求。

最新的国家标准对O型圈的材料、尺寸、性能等方面进行了详细规定，本文将对O型圈最新国家标准进行介绍和解读。

首先，最新国家标准对O型圈的材料进行了详细规定。

根据标准，O型圈的材料应选择耐热、耐寒、耐油、耐溶剂等特性的橡胶材料，以确保O型圈在不同环境下能够正常工作。

此外，标准还规定了O型圈的硬度范围和拉伸强度等机械性能指标，以确保O型圈在使用过程中不会出现老化、硬化等问题。

其次，最新国家标准对O型圈的尺寸进行了详细规定。

标准规定了O型圈的内径、外径、截面直径、厚度等尺寸参数，以确保O型圈能够与密封的零件配合良好，并且能够正常密封。

此外，标准还规定了O型圈的公差范围，以确保O型圈的尺寸稳定性和一致性。

除此之外，最新国家标准还对O型圈的性能进行了详细规定。

标准规定了O型圈的耐油性、耐热性、耐寒性、耐老化性等性能指标，以确保O型圈在各种工况下都能够正常工作。

此外，标准还规定了O型圈的压缩变形率、回弹率、密封性能等指标，以确保O型圈能够实现可靠的密封效果。

总的来说，最新国家标准对O型圈的材料、尺寸、性能等方面进行了全面规定，为O型圈的生产和应用提供了明确的指导。

生产厂家和使用单位应当严格按照国家标准的要求进行生产和选择，以确保O型圈的质量和性能符合要求。

同时，相关部门和行业协会也应当加强对O型圈国家标准的宣传和培训，提高从业人员对国家标准的认识和理解，推动O型圈行业的健康发展。

综上所述，O型圈最新国家标准的出台对于规范O型圈的生产和应用具有重要意义，有利于提高O型圈的质量和性能，推动O型圈行业的发展。

希望全行业能够共同遵守国家标准，共同推动O型圈行业向着更加规范化、专业化、高品质化的方向发展。

O型圈中国国家标准 (1)法国国家标准（r） (6)日本国家标准 (7)英国国家标准（bs 1516） (9)美国国家标准（as 568） (10)橡胶密封件原料特性 (13)对不同种类固定密封或动密封应用场合，o型密封圈为设计者提供了一种既有效又经济的密封元件。

o型圈是一种双向作用密封元件。

安装时径向或轴向方面的初始压缩，赋予o 型圈自身的初始密封能力。

由系统压力而产生的密封力与初始密封力合成总的密封力，它随系统压力的提高而提高。

o型圈在静密封场合，显示了突出的作用。

然而，在动态的适当场合中，o型圈也常被应用，但它受到密封处的速度和压力的限制。

中国国家标准径=d1线径=d2单位（mm）GB3452.1- 82尺寸（d1×d2）d1×d2(1.80) d1×d2(2.65) d1×d2(3.55) d1×d2(5.30) d1×d2(7.00)1.80×1.802.00×1.802.24×1.802.50×1.802.80×1.803.15×1.803.55×1.803.75×1.804.00×1.804.50×1.804.87×1.80法国国家标准（r）日本国家标准径=d1线径=d2英国国家标准（bs 1516）美国国家标准（as 568）橡胶密封件原料特性sealtech o-ringproperties of seal element materialstemperature properties温度特性mechanical properties机械特性environmental properties环境特性。

o型圈国标尺寸标准
O型圈国标尺寸标准。

O型圈是一种常见的密封元件，广泛应用于机械设备、汽车、航空航天等领域。

O型圈的尺寸标准对于其密封效果和使用寿命起着至关重要的作用。

本文将介绍O 型圈的国标尺寸标准，帮助大家更好地了解和选择O型圈。

O型圈的国标尺寸标准主要包括内径、外径和横截面直径。

这些尺寸的标准化
可以确保O型圈在不同设备中的通用性和互换性，从而方便用户的选择和替换。

根据国家标准，O型圈的尺寸标准分为公制和英制两种，用户可以根据实际需要选择合适的标准。

在选择O型圈时，首先需要确定所需密封的位置和使用环境。

根据密封位置的尺寸要求，选择合适的内径、外径和横截面直径。

同时，还需要考虑O型圈的材
质和硬度，以确保其在不同温度、压力和介质下都能保持良好的密封性能。

除了常规的圆形O型圈外，还有一些非标O型圈，如方形O型圈、椭圆形O
型圈等，它们的尺寸标准也需要根据实际情况进行选择。

在特殊的密封场合，可以选择适用于高温、高压、腐蚀性介质等特殊环境的O型圈，以确保设备的安全运行。

在安装O型圈时，需要注意保持其表面的清洁和光滑，避免损坏和变形。

在涂抹润滑剂时，要选择适合O型圈材质的润滑剂，并均匀涂抹在O型圈表面，以减
少安装时的摩擦和磨损。

总之，O型圈作为一种重要的密封元件，在机械设备中起着不可替代的作用。

了解和选择合适的O型圈国标尺寸标准，对于确保设备的密封性能和使用寿命至
关重要。

希望本文能够帮助大家更好地了解和选择O型圈，为设备的正常运行提
供保障。

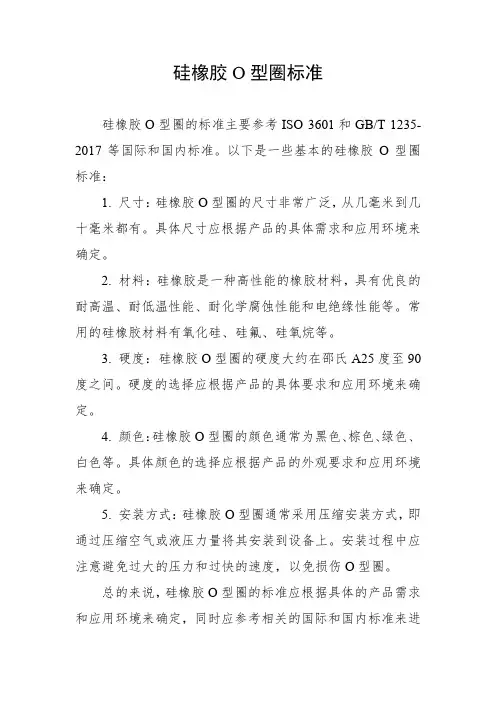

硅橡胶O型圈标准
硅橡胶O型圈的标准主要参考ISO 3601和GB/T 1235-2017等国际和国内标准。

以下是一些基本的硅橡胶O型圈标准：
1. 尺寸：硅橡胶O型圈的尺寸非常广泛，从几毫米到几十毫米都有。

具体尺寸应根据产品的具体需求和应用环境来确定。

2. 材料：硅橡胶是一种高性能的橡胶材料，具有优良的耐高温、耐低温性能、耐化学腐蚀性能和电绝缘性能等。

常用的硅橡胶材料有氧化硅、硅氟、硅氧烷等。

3. 硬度：硅橡胶O型圈的硬度大约在邵氏A25度至90度之间。

硬度的选择应根据产品的具体要求和应用环境来确定。

4. 颜色：硅橡胶O型圈的颜色通常为黑色、棕色、绿色、白色等。

具体颜色的选择应根据产品的外观要求和应用环境来确定。

5. 安装方式：硅橡胶O型圈通常采用压缩安装方式，即通过压缩空气或液压力量将其安装到设备上。

安装过程中应注意避免过大的压力和过快的速度，以免损伤O型圈。

总的来说，硅橡胶O型圈的标准应根据具体的产品需求和应用环境来确定，同时应参考相关的国际和国内标准来进
行生产和质量控制。

橡胶O型圈标准
橡胶0型园的标准主要分为两类: -类是AS568美国标准，另一类是ISO 3601国际标准。

A5568是美国标准，它定义了数百种不同尺寸的0型器，包括内径、截面直径和厚度等参数。

ISO 3601是国际标准化组织(ISO)发布的标准，定义了橡胶0型园的尺寸和设计要求。

它涵盖了不同的0型圈材料、硬度和尺寸。

此外。

对于橡胶0型园的尺寸，-般要求其内径、截面直径和序度等参数符合标准规定。

对于不同规格的0型园，其尺寸要求也不同。

例如，对于内径为中50mm的0型圈，截面直径为115.9+0.2mm, 硬度为Shore 90A。

以上信息仅供参考，如有需要，建议查阅相关网站。

o型密封橡胶圈标准
目前市场上应用较广泛的O型密封橡胶圈标准主要有以下几种：
1. AS568标准：是一种美国机械工程师学会制定的O型密封圈标准，也是全球应用最广泛的标准之一。

该标准将O型密封圈分为各种不同尺寸的系列，并提供了相应的尺寸编号，方便用户选择与匹配。

2. JIS B2401标准：是日本工业标准化组织制定的O型密封圈标准，适用于日本市场。

该标准也将O型密封圈分为不同的系列，并提供相应的尺寸编号。

3. GB1235-76标准：是中国国家标准化管理委员会制定的O型密封圈标准，适用于中国市场。

该标准将O型密封圈分为不同的规格型号，提供相应的尺寸参数。

除了以上几种主要的标准，还有一些国际标准组织（如ISO、DIN）制定的O型密封圈标准，这些标准在全球范围内也有一定的应用。

此外，不同行业和应用领域可能会有特定的O型密封橡胶圈标准，用户应根据具体需求选择相应的标准。

O型圈国家标准O型圈国家标准O型圈中国国家标准O型圈美国国家标准(as568)O型圈日本国家标准(as568)O型圈英国国家标准O型圈法国国家标准O型密封圈德国标准DIN3771-1993GB/T5720-2008O形橡胶密封圈试验方法JB/T6658-2007气动用O形橡胶密封圈沟槽尺寸和公差JB/ZQ4224?97O形橡胶密封圈尺寸系列HG/T2021-91耐高温滑油O形橡胶密封圈材料HG/T2333-1992真空用0形圈橡胶材料HG/T3089-2001燃油用O形橡胶密封圈材料HG/T2579-2008普通液压系统用O形橡胶密封圈材料ISO3601-1-2002流体动力系统.O型密封圈.第1部分内径、横截面、公差和尺寸识别编码ISO3601-5-2002流体动力系统.0型密封圈.第5部分工业用弹性材料的适宜性.GB3452.1-92：液压气动用O型圈尺寸系列及公差。

GB3452.2-87：O形橡胶密封圈外观质量检验标准。

GB3452.3：液压气动用O形橡胶密封圈沟槽尺寸和设计计算准则。

HG/T2579-94：O形圈橡胶材料第一部分：用于普通液压系统。

JISB2401-1991：O型圈规格。

目前，O形圈规格标准选用是根据新国标GB3452.1-92来进行选用的。

内径*线径;单位：毫米。

O型圈规格标准内径*线径(1.78-133.07*1.78MM)O形圈规格标准内径*线径(1.24-247.32*2.62MM)O形圈规格标准内径*线径(4.34-456.06*3.53MM)O形圈规格标准内径*线径(10.46-557.61*5.33MM)O形圈规格标准内径*线径(113.67-557.66*6.99MM)O形圈规格标准内径*线径(24.4-144.4*3.1MM)O形圈规格标准内径*线径(149.3-299.3*5.7MM)O形圈规格标准内径*线径(149.5-399.5*8.4MM)O形圈规格标准内径*线径(0.8-500*0.5-1MM)O型圈规格标准内径*线径(1-2000*1-15MM)O形圈压缩量的确定①静密封：a、对圆柱面密封取10-15%;b、对平面静密封取20-30%。

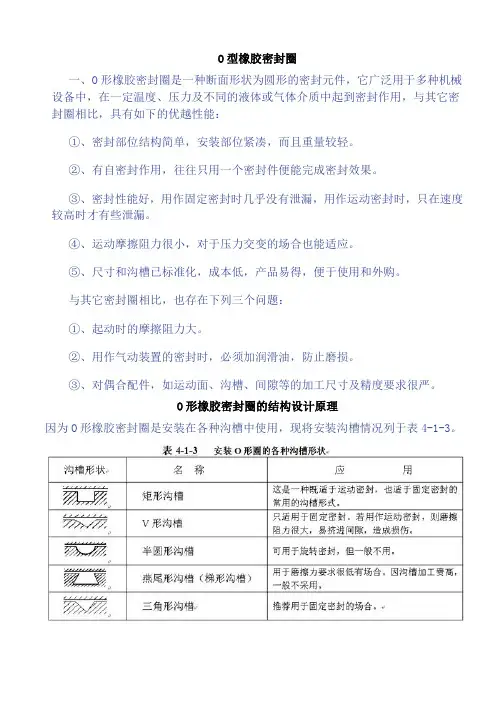

O型橡胶密封圈一、O形橡胶密封圈是一种断面形状为圆形的密封元件，它广泛用于多种机械设备中，在一定温度、压力及不同的液体或气体介质中起到密封作用，与其它密封圈相比，具有如下的优越性能：①、密封部位结构简单，安装部位紧凑，而且重量较轻。

②、有自密封作用，往往只用一个密封件便能完成密封效果。

③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。

④、运动摩擦阻力很小，对于压力交变的场合也能适应。

⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。

与其它密封圈相比，也存在下列三个问题：①、起动时的摩擦阻力大。

②、用作气动装置的密封时，必须加润滑油，防止磨损。

③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。

O形橡胶密封圈的结构设计原理因为O形橡胶密封圈是安装在各种沟槽中使用，现将安装沟槽情况列于表4-1-3。

压力与密封间隙O形橡胶密封圈一般是由压缩所产生的回弹来进行密封的，但随着压力的增加，其被挤入密封浊隙而产生形状变化，如图4-1为了使O形橡胶密封圈具有良好的密封作用和延长使用寿命，必须使O形橡胶密封圈的安装沟槽和密封部位的间隙设计恰当，当间隙过大时O形橡胶密封圈在油压的作用下挤间隙，造成损伤，从而引起漏损。

当工作压力小于9.8Mpa时一般不设计挡圈,当压力大于9.8Mpa时O形橡胶密封圈承压面易被挤出，应加挡圈；若单向受压，在承压面设置一个挡圈，若是双向受压则要设置二个挡圈，如图4-2O型圈执行标准O型圈的硬度与沟槽最大间隙及工作压力关系密封间隙的大小与压力等级、橡胶硬度及O形橡胶密封圈断面的直径相关情况，见下表：活塞杆密封中沟槽深度缸孔密封时沟槽的深度径向密封沟槽的深度一般径向密封沟槽宽度；见表4-1-5不同截面O形橡胶密封圈轴向沟槽宽度和深度轴向密封沟槽宽度和深度；轴向密封沟槽宽度和深度见表4-1-8O型圈橡胶材料的硬度与工作压力的关系在橡胶材料标准中，以硬度和压缩永久变形两项性能最为主重。

O 形密封圈概述一、概述 特点O 形密封圈由于它制造费用低及使用方便，因而被广泛应用在各种动、静密封场合。

标准大部分国家对O 形密封圈都制定系列产品标准，其中美国标准（AS 568）、日本标准（JIS B 2401）、国际标准（ISO 3601/1）较为通用。

■表1 O 型圈标准一览表O W美国标准 AS 568英国标准 BS 1516 1.78 2.62 3.53 5.33 7.00日本标准 JIS B 2401 1.9 2.4 3.1 3.5 5.7 8.4国际标准 ISO 3601/1 德国标准 DIN 3771/1 中国标准 GB 3452.11.82.653.55 5.30 7.00 优先的米制尺寸1.0 1.52.0 2.53.03.54.0 4.55.0 5.56.07.08.0 10.0 12.0 美国标准AS 568（900系列）1.02 1.42 1.63 1.83 1.982.08 2.21 2.46 2.953.00密封机理O 形密封圈是一种自动双向作用密封元件。

安装时其径向和轴向方面的预压缩赋与O 形密封圈自身的初始密封能力。

它随系统压力的提高而增大。

■性能参数静态密封动态密封工作压力无挡圈时，最高可达20MPa；有挡圈时，最高可达40MPa；用特殊挡圈时，最高可达200MPa。

无挡圈时，最高可达5MPa；有挡圈时，较高压力。

运动速度 最大往复速度可达0.5m/s，最大旋转速度可达2.0m/s。

温度 一般场合：-30℃～+110℃；特殊橡胶：-60℃～+250℃；旋转场合：-30℃～+80℃介质 见《橡胶密封件原料特性表》。

二、O形密封圈选择应考虑的因素1、工作介质和工作条件在具体选取O形圈材料时，首先要考虑与工作介质的相容性。

还须综合考虑其密封处的压力、温度、连续工作时间、运行周期等工作条件。

若用在旋转场合，须考虑由于摩擦热引起的温升。

不同的密封件材料，其物理性能和化学性能都不一样，见《橡胶密封件原料特性表》。

o型圈国家标准O型圈国家标准。

O型圈是一种常见的密封元件，广泛应用于机械设备、汽车、航空航天等领域。

为了保证O型圈的质量和使用效果，各国纷纷制定了相应的国家标准，以规范其生产和应用。

本文将对O型圈国家标准进行介绍和分析。

首先，我们来看看O型圈的国家标准在哪些方面进行了规定。

国家标准通常包括了O型圈的材料、尺寸、性能、检验方法等方面的内容。

在材料方面，国家标准会规定O型圈所采用的橡胶材料的种类、性能要求等；在尺寸方面，国家标准会规定O型圈的内径、外径、厚度等尺寸参数；在性能方面，国家标准会规定O型圈的耐油性、耐热性、耐老化性等性能指标；在检验方法方面，国家标准会规定O型圈的外观检验、尺寸检验、性能检验等检验方法。

其次，我们来分析一下O型圈国家标准的重要性。

国家标准的制定对于规范O 型圈的生产和应用具有重要意义。

首先，国家标准可以保证O型圈的质量稳定，提高其使用寿命和可靠性；其次，国家标准可以促进O型圈的生产和流通，降低生产成本，提高市场竞争力；再次，国家标准可以规范O型圈的应用，保证其在各种设备中的有效使用。

最后，我们来总结一下O型圈国家标准的发展趋势。

随着科技的不断进步和市场的不断需求，O型圈国家标准也在不断完善和更新。

未来，随着新材料、新工艺的不断涌现，O型圈国家标准将更加注重环保、节能、高效的要求，推动O型圈行业向着更加高端化、智能化的方向发展。

综上所述，O型圈国家标准对于规范O型圈的生产和应用具有重要意义，我们应该充分重视国家标准的制定和执行，促进O型圈行业的健康发展。

希望本文对O型圈国家标准有所帮助，谢谢阅读！。

O型密封圈的标准有多个，包括尺寸和性能等方面。

在尺寸方面，我国国家标准中关于O型圈尺寸的标准包括GB1235-76、GB3452.1-88和GB3452.1-92。

其中，GB1235-76规定的O型圈截面直径（又称线径）为1.9、2.3、2.6、3.0、3.5、4.0、4.6、5.0、5.5、6.0、7.0、8.0等，O型圈采用外径×线径标记方法；GB3452.1-88和GB3452.1-92基本相同，其规定的O型圈截面直径为1.8、2.65、3.55等，新国标采用国际惯例，O型圈采用内径×线径标记方法。

在性能方面，O型密封圈的压缩量和拉伸率是两个重要的指标。

压缩量通常以静态压缩量和动态密封压缩量来衡量，静态压缩量约为15%～30%，动态密封压缩量约为10%～15%。

拉伸率则是一个可选指标，一般拉伸率取1%～10%，多个零件装配成组件后再通过插入方式连接的O-RING密封情况，拉伸率10%～15%。

此外，O型密封圈的填充率和槽宽也是重要的设计参数。

填充率一般取小于90%，设计受限时说明清楚，不超出100%也是允许的。

槽宽则约为1.3*线径（经验值参考）。

需要注意的是，以上标准可能会因材料、应用场景等因素而有所不同。

在具体选择和设计时，应根据实际需求和场合选择合适的标准进行参考。

O型圈中国国家标准 (1)法国国家标准（r） (8)日本国家标准 (9)英国国家标准（bs 1516） (11)美国国家标准（as 568） (13)橡胶密封件原料特性 (17)对不同种类固定密封或动密封应用场合，o型密封圈为设计者提供了一种既有效又经济的密封元件。

o型圈是一种双向作用密封元件。

安装时径向或轴向方面的初始压缩，赋予o 型圈自身的初始密封能力。

由系统压力而产生的密封力与初始密封力合成总的密封力，它随系统压力的提高而提高。

o型圈在静密封场合，显示了突出的作用。

然而，在动态的适当场合中，o型圈也常被应用，但它受到密封处的速度和压力的限制。

中国国家标准内径=d1 线径=d2 单位（mm）82尺寸（d1×d2）d1×d2d1×d2d1×d2d1×d2d1×d2××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××d1×d2d1×d2d1×d2d1×d2d1×d2××××××××100×106×112××××××××××××××100×103×106×109×112××××××××××××××100×103×106×109×112×109×112×115×118×122×125×128×132×136×140×118×125×132×140×150×160×170×180×115×118×122×125×128×132×136×140×145×150×155×160×165×170×175×180×185×190×195×200×115×118×122×125×128×132×136×140×145×150×155×160×165×170×175×180×185×190×195×200×212×145×150×155×160×165×170×175×180×185×190×195×200×206×212×218×224×230×236×243×250×258×265×272×280×290×300×307×315×325×335×345×224×236×250×265×280×300×315×335×355×375×400×355×365×375×387×400×412×425×437×450×462×475×487×500×515×530×545×560×580×600×615×630×650×670×法国国家标准（r）型号尺寸（d1×d2)型号尺寸（d1×d2)型号尺寸（d1×d2)r-012345 5a6 6a 7r-8910111213 ××××××××××××××××r-2829r-3031323334353637383940414243××××××××××××××××585960616263r-64656667686970717273××××××××××××××××14r-15161718192021222324252627 ××××××××××××××444546474849505152r-5354555657××××××××××××××747576777879808182838485868788×××××××××××××××日本国家标准内径=d1 线径=d2编号尺寸（d1×d2)编号尺寸（d1×d2)编号尺寸（d1×d2)编号尺寸（d1×d2)p3 p4 p5 p6 p7 p8 p9 p10 p10a p11 ××××××××××p49p50p48ap50ap52p53p55p56p58p60××××××××××p205p209p210p215p220p225p230×××××××g25g30g35g40g45g50g55g60g65g70××××××××××p12p14 p15 p16 p18 p20 p21 p22 p22ap24 p25p26 p28 p29p30 p31p32 p34 p35p36 p38 p39 p40 ××××××××××××××××××××××××××××××p62p63p65p67p70p71p75p80p85p90p95p100p102p105p110p112p115p120p125p130p132p135p140p145p150p150ap155p160p165p170××××××××××××××××××××××××××××××p235p240p245p250p255p260p265p270p275p280p285p290p295p300p315p320p335p340p355p360p375p385××××××××××××××××××××××g75g80g85g90g95g100g105g110g115g120g125g130g135g140g145g150g155g160g165g170g175g180g185g190g195g200g210g220g230g240××××××××××××××××××××××××××××××p41 p42 p44 p45 p46 p48 ××××××p175p180p185p190p195p200××××××p400 ×g250g260g270g280g290g300××××××英国国家标准（bs 1516）型号尺寸（d1×d2)型号尺寸（d1×d2)型号尺寸（d1×d2)bs-1516-1234567bs-1516-89 ×××××××××303132bs 1516-333435363738×××××××××60616263646566bs 1516-6768×××××××1011121314bs 1516-15161718192021222324252627bs 1516-2829 ××××××××××××××××××××3940414243444546474849505152bs 1516-53545556575859×××××××××××××××××××××6970717273747576777879808182838485868788××××××××××××××××××××××美国国家标准（as 568）型号尺寸（d1×d2)型号尺寸（d1×d2)型号尺寸（d1×d2)型号尺寸（d1×d2)as568-001002003004005006007008009010011012013014015016017018019020021022023024025 ×××××××××××××××××××××××××151152153154155156157158159160161162163164165166167168169170171172173174175×××××××××××××××××××××××××273274275276277278279280281as568-282283284d2=as568-309310311312313314315316317318319×××××××××××××××××××××××d2=as568-425426427428429430431432433434435436437438439440441××××××××××××××××××××××××026027028029030031as568-032033034035036037038039040041042043044045046047048049050 d2=as568-102103104 ××××××××××××××××××××××××××××176177178d2=as568-201202203as568-204205206207208209210211212213214215216217218219220221222223224225××××××××××××××××××××××××××××320321322323324325326327328329330331332333334335336337338339340341342343as568-344345346347348×××××××××××××××××××××××××××××442443444445446447448449450451452453454455456457458459460461462463××××××××××××××××××××××××××××105106107108109110111112as568-113114115116117118119120121122123124125126127128129130131132133 ×××××××××××××××××××××××××××××226227228229230231232233234235236237238239240241242as568-243244245246247248249250251252253254×××××××××××××××××××××××××××××349350351352353354355356357358359360361362363364365366367368369370371372373374375376377378××××××××××××××××××××××××××××××464465466467468469470471472473474475管接头用as568-901902903904905906907908×××××××××××××××××××134135136137138139140141142143as568-144145146147148149150 ×××××××××××××××××255256257258259260261262263264265266267268269270271272××××××××××××××××××379380381382as568-383384385386387388389390391392393394395×××××××××××××××××909910911912913914916918920924928932橡胶密封件原料特性sealtech o-ringproperties of seal element materialselement materials 原材料common name 一般名称nitrile丁腈neoprene氯丁silicone硅fluoro-elastomer氟橡胶ethylene-propylene乙烯丙烯astm designation美国材料试验标准名称nbrrcrcsisfpmvepdmetemperature properties 温度特性range ℃温度范围摄氏-40∽+ 120-30∽+ 110-70∽+ 190-40∽+ 200-40∽+ 150weather 抗风化性能g e e e e flame 抗火焰性能p g e e e mechanical properties 机械特性tensile strength 延展e g p ef 性elongation 伸张度g g p g gcompression set 还原度e f e g fresilience 弹性g g p f gabrasion 抗磨性e e f g fimpact 防冲击性f g f g gtear 抗撕裂性g g f f felectrical 绝缘性f f g f fenvironmental properties 环境特性lubricants 润滑脂e g g e e工业流体g g f e pchemical 化学品f f g e fozone 臭氧p g e e eacid 酸类f g g e galkali 碱类f g f g galcohols 酒精类g f e e fwater 水g f g g gradiation 辐射f f g g gsteam 蒸汽g f g g g。

O型橡胶密封圈一、O形橡胶密封圈是一种断面形状为圆形的密封元件，它广泛用于多种机械设备中，在一定温度、压力及不同的液体或气体介质中起到密封作用，与其它密封圈相比，具有如下的优越性能：①、密封部位结构简单，安装部位紧凑，而且重量较轻。

②、有自密封作用，往往只用一个密封件便能完成密封效果。

③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。

④、运动摩擦阻力很小，对于压力交变的场合也能适应。

⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。

与其它密封圈相比，也存在下列三个问题：①、起动时的摩擦阻力大。

②、用作气动装置的密封时，必须加润滑油，防止磨损。

③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。

O形橡胶密封圈的结构设计原理因为O形橡胶密封圈是安装在各种沟槽中使用，现将安装沟槽情况列于表4-1-3。

压力与密封间隙O形橡胶密封圈一般是由压缩所产生的回弹来进行密封的，但随着压力的增加，其被挤入密封浊隙而产生形状变化，如图4-1为了使O形橡胶密封圈具有良好的密封作用和延长使用寿命，必须使O形橡胶密封圈的安装沟槽和密封部位的间隙设计恰当，当间隙过大时O形橡胶密封圈在油压的作用下挤间隙，造成损伤，从而引起漏损。

当工作压力小于9.8Mpa时一般不设计挡圈,当压力大于9.8Mpa时O形橡胶密封圈承压面易被挤出，应加挡圈；若单向受压，在承压面设置一个挡圈，若是双向受压则要设置二个挡圈，如图4-2O型圈执行标准O型圈的硬度与沟槽最大间隙及工作压力关系密封间隙的大小与压力等级、橡胶硬度及O形橡胶密封圈断面的直径相关情况，见下表：活塞杆密封中沟槽深度缸孔密封时沟槽的深度径向密封沟槽的深度一般径向密封沟槽宽度；见表4-1-5不同截面O形橡胶密封圈轴向沟槽宽度和深度轴向密封沟槽宽度和深度；轴向密封沟槽宽度和深度见表4-1-8O型圈橡胶材料的硬度与工作压力的关系在橡胶材料标准中，以硬度和压缩永久变形两项性能最为主重。

O型橡胶密封圈一、O形橡胶密封圈是一种断面形状为圆形的密封元件，它广泛用于多种机械设备中，在一定温度、压力及不同的液体或气体介质中起到密封作用，与其它密封圈相比，具有如下的优越性能：①、密封部位结构简单，安装部位紧凑，而且重量较轻。

②、有自密封作用，往往只用一个密封件便能完成密封效果。

③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。

④、运动摩擦阻力很小，对于压力交变的场合也能适应。

⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。

与其它密封圈相比，也存在下列三个问题：①、起动时的摩擦阻力大。

②、用作气动装置的密封时，必须加润滑油，防止磨损。

③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。

O形橡胶密封圈的结构设计原理因为O形橡胶密封圈是安装在各种沟槽中使用，现将安装沟槽情况列于表4-1-3。

压力与密封间隙O形橡胶密封圈一般是由压缩所产生的回弹来进行密封的，但随着压力的增加，其被挤入密封浊隙而产生形状变化，如图4-1为了使O形橡胶密封圈具有良好的密封作用和延长使用寿命，必须使O形橡胶密封圈的安装沟槽和密封部位的间隙设计恰当，当间隙过大时O形橡胶密封圈在油压的作用下挤间隙，造成损伤，从而引起漏损。

当工作压力小于9.8Mpa时一般不设计挡圈,当压力大于9.8Mpa时O形橡胶密封圈承压面易被挤出，应加挡圈；若单向受压，在承压面设置一个挡圈，若是双向受压则要设置二个挡圈，如图4-2O型圈执行标准O型圈的硬度与沟槽最大间隙及工作压力关系密封间隙的大小与压力等级、橡胶硬度及O形橡胶密封圈断面的直径相关情况，见下表：活塞杆密封中沟槽深度缸孔密封时沟槽的深度径向密封沟槽的深度一般径向密封沟槽宽度；见表4-1-5不同截面O形橡胶密封圈轴向沟槽宽度和深度轴向密封沟槽宽度和深度；轴向密封沟槽宽度和深度见表4-1-8O型圈橡胶材料的硬度与工作压力的关系在橡胶材料标准中，以硬度和压缩永久变形两项性能最为主重。

O型橡胶密封圈一、O形橡胶密封圈是一种断面形状为圆形的密封元件，它广泛用于多种机械设备中，在一定温度、压力及不同的液体或气体介质中起到密封作用，与其它密封圈相比，具有如下的优越性能：①、密封部位结构简单，安装部位紧凑，而且重量较轻。

②、有自密封作用,往往只用一个密封件便能完成密封效果。

③、密封性能好，用作固定密封时几乎没有泄漏,用作运动密封时，只在速度较高时才有些泄漏。

④、运动摩擦阻力很小，对于压力交变的场合也能适应。

⑤、尺寸和沟槽已标准化，成本低,产品易得,便于使用和外购。

与其它密封圈相比，也存在下列三个问题:①、起动时的摩擦阻力大。

②、用作气动装置的密封时,必须加润滑油，防止磨损。

③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。

O形橡胶密封圈的结构设计原理因为O形橡胶密封圈是安装在各种沟槽中使用，现将安装沟槽情况列于表4—1-3。

压力与密封间隙O形橡胶密封圈一般是由压缩所产生的回弹来进行密封的,但随着压力的增加，其被挤入密封浊隙而产生形状变化，如图4-1为了使O形橡胶密封圈具有良好的密封作用和延长使用寿命，必须使O形橡胶密封圈的安装沟槽和密封部位的间隙设计恰当，当间隙过大时O形橡胶密封圈在油压的作用下挤间隙,造成损伤，从而引起漏损.当工作压力小于9。

8Mpa时一般不设计挡圈,当压力大于9.8Mpa时O形橡胶密封圈承压面易被挤出，应加挡圈；若单向受压,在承压面设置一个挡圈,若是双向受压则要设置二个挡圈，如图4-2O型圈执行标准O型圈的硬度与沟槽最大间隙及工作压力关系密封间隙的大小与压力等级、橡胶硬度及O形橡胶密封圈断面的直径相关情况，见下表:活塞杆密封中沟槽深度缸孔密封时沟槽的深度径向密封沟槽的深度一般径向密封沟槽宽度; 见表4-1—5不同截面O形橡胶密封圈轴向沟槽宽度和深度轴向密封沟槽宽度和深度；轴向密封沟槽宽度和深度见表4—1—8O型圈橡胶材料的硬度与工作压力的关系在橡胶材料标准中,以硬度和压缩永久变形两项性能最为主重.选择压缩变形较小的橡胶材料对密封性能是有利的，而硬度对于O形橡胶密封圈耐压和抗挤又是至关重要的。
