声发射检测技术

无损检测之声发射检测无损检测之声发射检测7.声发射检测声发射检测技术是一种与X射线、超声波等常规检测方法不同的、特殊无损检测方法。

用仪器探测、记录、分析声发射信号和利用声发射信号推断声发射源的技术称为声发射技术。

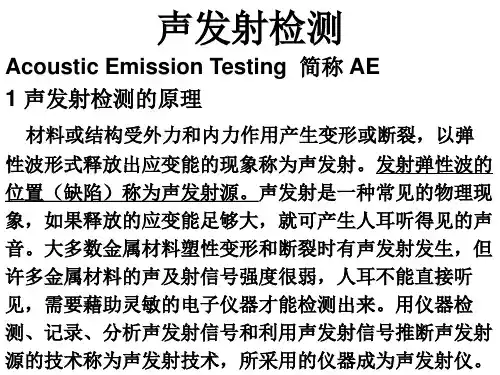

7.1 声发射的概念声发射——材料中局域源快速释放能量产生瞬态弹性波的现象。

（AcousticEmission，简称AE），也称为应力波发射。

声发射事件—引起声发射的局部材料变化。

声发射源——材料中直接与变形和断裂机制有关的弹性波发射源声发射源的实质是指声发射的物理源点或发生声发射的机制源。

材料在应力作用下的变形与裂纹扩展，是结构失效的重要机制。

其它声发射源——流体泄漏、摩擦、撞击、燃烧等与变形和断裂机制无直接关系的另一类弹性波源。

也称为二次声发射源。

声发射技术是一种动态无损检测方法，它通过探测受力时材料内部发出的应力波判断承压设备内部损伤程度。

声发射检测技术主要用于在用承压设备装个系统安全性评价。

原理：从声发射源发射的弹性波最终传播到达材料的表面，引起可以用声发射传感器探测的表面位移，这些探测器将材料的机械振动转换为电信号，然后再被放大、处理和记录。

根据观察到的声发射信号进行分析与推断以了解材料产生声发射的机制。

声发射检测的的主要目的①确定声发射源的部位；②分析声发射源的性质；③确定声发射发生的时间或载荷；④评定声发射源的严重性。

一般而言，对超标声发射源，要用其它无损检测方法进行局部复检，以精确确定缺陷的性质与大小。

示例：球罐的声发射检测能力范围a）能检测出金属材料承压设备加压试验过程的裂纹等活性缺陷的部位、活性和强度；b）能够在一次加压试验过程中，整体检测和评价整个结构中缺陷的分布和状态；c）能够检测出活性缺陷随载荷等外变量而变化的实时和连续信息。

局限性a）难以检测出非活性缺陷；b）难以对检测到的活性缺陷进行定性和定量，仍需要其它无损检测方法复验；c）对材料敏感，易受到机电噪声的干扰，对数据的正确解释要有较为丰富的数据库和现场检测经验。

机械设备故障诊断讲稿＿＿声发射监测技术声发射技术是根据结构内部发出的应力波来判断结构内部损伤程度的一种动态无损检测技术。

由于该方法能连续监视结构内部损伤的全过程，因此得到了广泛应用。

一、声发射监测的基本原理在日常生活中，人们会注意到，折断竹杆可以听到噼啦的断裂声，打碎玻璃可以听到清脆的破碎声，水开时可以听到对流声，这些都是人耳可觉查到的声发射现象。

通常，人们把物体在状态改变时自动发出声音的现象称为声发射。

其实质是物体受到外力或内力作用产生变形或断裂时，就以弹性波形式释放能量的一种现象。

由于声发射提供丁材料状态变化的有关信息，所以可用于设备的状态监测和故障诊断。

声发射源往往是材料损坏的发源地。

由于声发射源的活动常在材料破坏之前很早就会出现，因此，可根据材料的微观变形和开裂以及裂纹的发生和发展过程所产生声发射的特点及强度来推知声发射源目前的状态(存在、位置、严重程度)，而且可知道它形成的历史，并预测其发展趋势。

这就是声发射监测的基本原理。

二、声发射监测具有以下持点：(1)声发射监测可以获得有关缺陷的动态信息。

结构或部件在受力情况下，利用声发射进行监测，可以知道缺陷的产生、运动及发展状态，并根据缺陷的严重程度进行实时报警。

而超声波探伤，只能检测过去的状态，属于静态情况下的探伤。

(2)声发射监测不受材料位置的限制。

材料的任何部位只要有声发射，就可以进行检测并确定声源的位置。

(3)声发射监测只接收由材料本身所发射的超声波；而超声波监测必须把超声波发射到材料中，并接收从缺陷反射回来的超声波。

(4)灵敏度高。

结构缺陷在萌生之初就有声发射现象；而超声波、x射线等方法必须在缺陷发展到一定程度之后才能检测到。

(5)不受材料限制。

因为声发射现象普遍存在于金属、塑料、陶瓷、木材、混凝土及复合材料等物体中，因此得到广泛应用。

由于声发射具有以上特点，因此得到了科学家和工程技术人员的重视。

美国在l 964年就研制成功一套实用的声发射监测系统，并用于火箭发动机壳体水压试验的监测。

无损检测技术中的声发射检测方法声发射检测方法是无损检测技术中的一种重要方法，它通过监测材料或结构在受力或变形时产生的声波信号，识别出潜在的缺陷或病态信号，从而实现对材料或结构的监测和评估。

声发射检测方法具有灵敏度高、可靠性强、非破坏性的特点，被广泛应用于航空航天、能源、交通、制造等领域。

声发射检测方法的基本原理是利用物体在受力或变形时产生的应变能释放出声波信号。

当材料或结构中存在缺陷或病态时，这些缺陷会在受力或变形时产生能量释放，从而引起声波信号的发射。

通过分析和处理这些声波信号的特征参数，可以确定缺陷的位置、大小、性质以及材料或结构的损伤程度。

声发射检测方法在无损检测领域中有着广泛的应用。

首先，它可以用于评估材料或结构的完整性。

在航空航天领域，飞机的结构完整性是至关重要的，声发射检测方法可以用来监测飞机的机翼、机身等关键结构是否存在潜在的裂纹、疲劳或腐蚀等问题。

其次，声发射检测方法还可以用于监测材料或结构在受力或变形时的响应情况。

例如，在能源领域，声发射检测方法可以用来监测核电站压力容器的变形和疲劳破坏，以确保其安全运行。

此外，声发射检测方法还可以用于提前预警材料或结构的潜在问题，以便采取相应的维修和保养措施，避免事故的发生。

声发射检测方法具有许多独特的优点。

首先，它是一种非破坏性的检测方法，不需要对材料或结构进行破坏性的取样或试验，可以对大型、复杂的结构进行在线监测。

其次，声发射检测方法对缺陷的敏感性高，能够检测到微小的缺陷，如微小裂纹、微小气泡等。

第三，声发射检测方法具有较高的可靠性和准确性，可以对缺陷进行实时监测和评估，及时发现潜在问题并采取相应的措施。

此外，声发射检测方法还具有较强的定位能力，可以确定缺陷的具体位置和分布。

然而，声发射检测方法也存在一些局限性。

首先，对于复杂结构和材料的检测，声发射检测方法可能受到环境噪音的干扰，影响信号的采集和处理。

其次，在某些情况下，声发射检测方法可能存在误报和漏报的情况，需要进一步的分析和判断。

无损检测中的声发射技术研究与应用无损检测（non-destructive testing，NDT）是一种非破坏性检测技术，它能够在不影响被检测物体完整性的情况下对其进行检测。

无损检测在机械、航空、电力、化工等领域得到广泛应用，是保证工业设备安全可靠的重要手段。

声发射技术是无损检测中的一种重要技术，主要应用于金属、混凝土等材料的疲劳损伤、龟裂、渗透等缺陷的检测。

本文将探讨声发射技术在无损检测中的研究与应用。

一、声发射技术的原理声发射是指物体表面发生微小裂纹和变形等异常情况时产生的声波，其频率范围一般在几百赫兹至几兆赫兹之间。

声发射技术是通过监测物体表面的声波信号来寻找和定位缺陷的。

声发射检测系统一般由传感器、信号放大器、模拟滤波器及数据处理器等组成。

传感器是关键部件，其接收材料内部的微小声波信号，并将其转换成电信号输出。

信号放大器将低电平的声发射信号放大后，再通过模拟滤波器进行滤波和去噪处理，最终由数据处理器记录并分析信号。

二、声发射技术的应用声发射技术主要应用于金属、混凝土等材料的缺陷检测。

在金属材料上的应用较为广泛，可用于疲劳损伤、龟裂、脆性断裂等缺陷的检测。

在混凝土检测方面，声发射技术一般用于寻找混凝土中的龟裂、空洞以及钢筋锈蚀等缺陷。

声发射技术在材料疲劳损伤检测中有非常重要的应用，其原理是监测金属材料在加载循环中产生的微裂纹的声波信号。

当材料承受重复的外部载荷时，其内部将产生微小的裂纹，声发射技术可通过监测这些微小裂纹的声波信号来预测金属材料的寿命。

声发射技术在航空、机械等行业的应用较为广泛，可用于检测航空发动机、飞机翼和螺旋桨等重要部件的安全状况。

同时，在火电厂、核电站等重要设备中，声发射技术也常被使用。

其原理是通过监测设备内部的声波信号，发现管道、阀门、轴承、齿轮等部件的缺陷，以避免因缺陷导致的事故。

三、声发射技术的研究声发射技术自问世以来，一直在不断地发展和完善。

近年来，它在无损检测中的应用也有了很大的拓展。

声发射检测技术原理
1 声发射检测技术
声发射检测技术是一种用于检测机械设备中微小振动、声发射的
非接触式的无损检测技术，是综合应用声学、声电子、数据处理等多
学科领域的技术，可以检测被检机械设备的噪声信息和机械振动信息，隐含着某种机械故障信息，经数据分析处理后，可以准确同时预测出
机械设备故障的发生及严重程度、故障类型及损伤部位。

2 声发射检测技术原理
当机械设备受力失衡或磨损时，会产生微小振动，这些振动信号
隐含有机械设备故障的信号，而声发射技术就是检测这些微小振动信号，从而获取机械设备故障的信息。

声发射检测技术一般分为三个步骤：首先，通过传感器将环境噪
声及机械设备的振动信号采集成电信号；其次，通过数据处理后，将
获得的信号分解成许多振动频率模式，即频谱图，然后在频谱图中分
析振动模式；最后，通过分析结果，可以判断机械设备的故障类型或
损伤部位。

3 声发射检测技术的优势
声发射检测技术最大的优势是非接触式，可以在机械设备正常工
作中进行无损检测、及早发现机械故障，并可以准确预测出机械设备
故障的发生及严重程度、故障类型及损伤部位，避免了台位检测时需
要拆开机械设备的必要性–造成的浪费。

此外，声发射检测技术可提供的数据量大、可以长期应用于监测，具有重用性、可复制性和灵活性，可大大提高维修和维护检测的效率与精度。

总之，声发射技术是一种新兴的检测技术，由于不仅针对机械设备具有强大的检测深度以及无损检测功能，在工业和航空领域已开始被广泛采用，其优势无疑将会在维护保养领域发挥出越来越重要的作用。

声发射检测报告简介声发射检测是一种用于监测和评估结构的健康状况的非破坏性试验技术。

它通过监听和分析材料或结构在加载或变形时产生的声波信号，来探测和定位潜在的缺陷。

本报告将介绍声发射检测的原理和应用，并通过详细的分析结果，评估待测结构的可靠性和安全性。

声发射检测原理声发射检测的基本原理是在结构加载或变形时，由于内部缺陷或损伤的存在，会产生微小的应力释放，从而形成声波信号。

这些声波信号可以通过传感器进行捕捉，并通过信号处理和分析，识别和分析不同的声发射事件。

声发射事件的特征包括声发射源的位置、能量、频谱和持续时间等。

声发射检测的应用声发射检测广泛应用于各种领域和行业，包括材料科学、结构工程、航空航天等。

主要的应用包括以下几个方面：结构健康监测声发射检测可以用于监测结构的健康状况，通过实时监测和分析声发射事件，可以及时发现结构中的缺陷和损伤，从而采取相应的维修和修复措施，避免潜在的灾难性破坏。

材料评估声发射检测可以用于评估材料的质量和可靠性。

通过分析声发射事件，可以判断材料中是否存在内部缺陷、裂纹或疲劳等问题，为生产和工程质量提供依据。

构件性能测试声发射检测可以用于测试结构构件的性能。

通过加载结构构件，并监听和分析声发射事件，可以评估构件的强度、刚度和稳定性等性能指标，为结构设计和优化提供依据。

实验方法与结果分析为了评估待测结构的可靠性和安全性，我们进行了一系列声发射检测实验。

实验步骤如下：1.准备测试设备：包括声发射传感器、信号放大器和数据采集系统等。

2.安装传感器：将声发射传感器固定在待测结构的表面，确保其能够准确捕捉声波信号。

3.加载结构：施加适当的负荷或变形到待测结构，触发声发射事件。

4.数据采集与分析：通过数据采集系统记录并存储声发射事件的信号数据，然后对数据进行分析。

5.结果评估：根据分析结果，评估待测结构的可靠性和安全性。

经过实验和数据分析，我们得到了以下结果：1.声发射事件的定位：通过分析声发射事件的波形和到达时间，我们可以定位声发射源的位置。

声发射技术在金属材料分析检测中的应用摘要：金属材料在受力过程中容易产生变形、裂缝等问题，这严重地影响了材料的应用效果。

在材料使用过程中，有必要进行材料动态、无损检测。

声发射技术是金属材料检查中的常用手段，其能在节省时间和人力的基础上，大大提升了金属材料物理状态监测的效率和精准程度。

基于此，文章主要分析了声发射技术在金属材料检测中的应用。

关键词：声发射技术；金属材料检测；应用1声发射技术原理特征1.1声发射技术的检测原理声发射技术是一种无损检测方法，通过检测材料内部的声波信号来评估材料的完整性和结构状况。

当材料内部发生变形、裂纹、破裂或其他损伤时，会产生弹性波或超声波，这些波通过材料的传播会引起微小的振动或声发射。

声发射传感器会捕捉到这些微弱的声波信号，并通过信号处理技术分析，确定材料中存在的缺陷位置、类型和严重程度。

1.2声发射技术的检测特征（1）高灵敏性。

声发射技术能够检测到微小的裂纹、破裂等缺陷，并能提供关于缺陷的详细信息，如位置、尺寸、形态等。

（2）实时性。

声发射技术能够实时监测材料的状况，及时发现和跟踪缺陷的变化，从而做出相应的维修或替换决策。

（3）定位精确。

声发射技术可以通过分析声波传播的时间、振幅等参数，精确定位缺陷的位置，有助于针对性地修复或处理。

（4）无损检测。

声发射技术是一种非破坏性检测方法，不会对被测材料造成额外的损伤或影响，适用于许多不同类型的材料。

（5）广泛适用性。

声发射技术可以应用于各种材料，如金属、复合材料、混凝土等，适用于不同行业领域的缺陷检测和结构评估。

2声发射技术在金属材料检测中的应用2.1塑性形变检测金属材料在受到外力作用时、内外温差过大的情况下，其内部结构可能发生一定的变化，进而出现开裂、变形等质量问题。

在这个过程中，金属材料微观层面会产生松弛应力，并通过应力波的形式将能量释放出来，最终表现为声发射现象。

声发射技术主要就是对这一过程中产生的能量波形进行接收分析等，最终达到无损检测的目标。

声发射检测技术在水利水电工程上的应用声发射是指在材料或零件受到外力作用时发生变形、断裂或内部应力超出其屈服极限而进入不可逆塑性变形的过程中所产生的一种暂态弹性波，即AE。

在外界环境中，由于材料或零件的缺陷或潜在的缺陷发生变化，从而使其产生了一种自发的暂态弹性波。

由于该声波能够反映某些物质的特性，所以通过对其进行探测，可以对其进行某些状态的判定。

声发射检测技术是一种利用仪器对声发射信号进行检测、记录和分析，并对其进行诊断的方法。

另外，由于大部分的材料都具有声发射性质，因此它不会受到材料的限制，也不会受到物体的尺寸、几何形状和工作环境的影响。

将其融入到水利水电工程中将具有必要意义。

1声发射信号的产生声发射信号是指在外界环境的作用下，由瞬态弹性波所释放出的能量。

声发射信号是一种含有大量发射源状态信息的复杂波形，在传输过程中会产生不同的波形，并会产生噪声。

期间适合于声发射探测的机械装置一般可分为两种：（1）管道及压力容器。

长时间处于高温、高压的环境中，材料容易因疲劳、腐蚀等产生裂缝。

裂纹的形成、扩展和开裂过程中，都会有一定的应变能被释放出来，从而导致了AE信号的出现。

通过以上AE信号的强度，可以判定是否存在裂纹、泄漏以及泄漏情况。

（2）旋转和往复运动机械。

尤其是在高速转动的机器中，因运转不平衡、不中、热弯曲等原因，会引起转子的碰撞，这时，金属内部的晶格会发生滑动或重排，在此过程中，能量的变化会以弹性波的形式释放，从而形成一个声发射信号。

2声发射技术的特点声发射技术是一种无损检测技术，与其它无损检测技术相比，具有以下优点:(1)能实现实时连续检测。

该技术能够实时地检测和监控水工结构的缺陷发生、发展、破坏的全过程，同时还能够实时、连续地反映缺陷的变化情况，然后对结构的破坏程度、结构完整性和使用寿命进行评估。

(2)能对结构或构件的整体进行检测并确定缺陷的具体位置。

在物体上放置一定数目的静止传感器，然后由声波发射机接收到来自该传感器的信号，从而获得被探测物体内所有的运动信息。

无损检测中声发射技术应用研究第一章：绪论无损检测是指在对被检测物体进行检测时，不破坏被检测物体的情况下，通过非接触或隔离检测方法，对物体内部的缺陷或故障进行检测，以使问题得到及时解决。

随着科学技术的不断发展，各种无损检测技术得到了广泛的应用。

其中，声发射技术是无损检测中较为重要的技术之一，本文将对声发射技术在无损检测中的应用进行研究。

第二章：声发射技术的原理及特点声发射技术是一种基于物理学原理发展起来的无损检测方法。

其中，声发射波是指由撞击、龟裂、断裂等引起的超声波信号，其频率范围在几十千赫兹到几百千赫兹之间。

声发射检测系统通常由传感器、数据采集卡、数据处理程序和数据存储设备等组成。

声发射技术具有以下特点：1.无接触检测：声发射技术是通过检测声发射波信号，从而确定被检测物体内部有无缺陷或故障，不会对物体造成二次破坏。

2.高灵敏度：声发射技术可以检测到微小的裂缝、缺陷等，能够提前预测物体破坏的趋势，从而进行有效维修或更换。

3.实时监测：声发射技术能够即时记录声发射波信号的变化，并进行实时监测，从而有效地进行物体健康状态评估和预测。

4.广泛适用性：声发射技术适用于多种材料的无损检测，包括金属、陶瓷、玻璃、塑料等，应用领域广泛。

第三章：声发射技术的应用研究进展声发射技术在无损检测中的应用研究已经取得了显著的进展。

以下将从实验研究、应用案例和相关领域三个方面进行介绍。

1.实验研究近年来，越来越多的学者对声发射技术进行了实验研究。

例如，有学者针对航空航天领域的复合材料进行了声发射检测研究，通过对声发射波信号的分析，准确诊断出该复合材料的裂缝和破损状况。

同时，还有学者对钢材、铝材等多种金属材料进行了声发射检测实验，获取了关于疲劳损伤、塑性变形等方面的信息。

2.应用案例声发射技术在多个领域中得到了广泛应用。

例如，在民航领域中，声发射技术已成为一种重要的工具，用于实时检测机身结构和发动机的健康状态，防止事故的发生。

声发射检测三级
声发射检测三级——深入探索与应用
声发射检测，也被称为声发射技术或声发射分析，是一种通过检测材料内部应力波的传播和反射来评估材料性能或结构状态的无损检测技术。

它在众多领域，如航空航天、石油化工、电力、交通、建筑等，都有着广泛的应用。

其中，声发射检测三级作为该领域中的一个重要环节，对于确保检测精度和效果起着至关重要的作用。

声发射检测三级，通常指的是在声发射检测过程中，对声发射信号进行的三级处理和分析。

这三级处理分别是：信号预处理、特征提取和模式识别。

信号预处理是声发射检测三级中的第一级，主要是对原始声发射信号进行去噪、滤波和增强，以提高信号的信噪比和分辨率，为后续的特征提取和模式识别提供高质量的信号数据。

特征提取是声发射检测三级中的第二级，主要是从预处理后的信号中提取出能够反映材料内部状态的关键特征，如信号的频率、振幅、持续时间等。

这些特征将作为后续模式识别的输入数据。

模式识别是声发射检测三级中的第三级，也是最为关键的一级。

它通过对提取出的特征进行学习和分类，实现对材料内部状态或缺陷的自动识别和分类。

这一级的准确性和稳定性将直接影响到整个声发射检测的效果和可靠性。

综上所述，声发射检测三级是一种重要的无损检测技术，它通过三级处理和分析，实现对材料内部状态或缺陷的高精度、高可靠性检测。

随着科技的不断进步和应用领域的不断拓展，声发射检测三级将在未来发挥更加重要的作用。
