玻璃幕墙施工组织设计方案一、项目背景玻璃幕墙是指由铝合金构成的框架系统,与建筑物外墙的基本结构融为一体,然后将玻璃幕墙玻璃进行安装而成,玻璃幕墙应根据建筑物的具体设计需求和施工条件,进行合理的设计和施工组织方案的制定。
1.组织架构(1)设立项目组成立玻璃幕墙项目组,由项目经理负责整个项目的组织和协调工作,包括材料采购、施工组织、进度控制等。
(2)设立施工队伍包括施工队长、安装队伍、质检人员等,负责具体的施工工作。
2.工期计划(1)确定施工周期根据施工项目的规模和复杂度,制定合理的施工周期。
(2)制定工期计划表具体列出每个施工阶段的起止时间,并与其他关键节点进行交叉分析,确保工期的合理性。
3.材料采购(1)确定材料种类和规格根据设计图纸和施工要求,确定所需玻璃幕墙的材料种类和规格。
(2)寻找供应商合理选择材料供应商,考虑价格、质量、交货期等因素进行综合评估。
(3)确定采购计划制定材料采购计划,包括采购数量、采购时间、供货商等信息,并与供应商签订合同。
4.施工方案(1)制定施工步骤根据玻璃幕墙施工的特点,确定具体的施工步骤,包括地基处理、钢结构安装、玻璃安装等。
(2)确定施工工艺根据所采用的玻璃幕墙系统的不同,制定相应的施工工艺方案。
5.施工控制(1)质量控制制定质量检查计划,对每个施工阶段进行质量检查,确保施工质量符合要求。
(2)进度控制根据工期计划,制定每个施工阶段的进度计划表,并进行实时监控,确保施工进度。
(3)安全控制制定施工安全控制方案,确保施工过程中的安全。
6.环境保护制定施工期间的环境保护方案,包括噪音控制、悬挂装置等。
7.竣工验收在施工完成后,进行竣工验收,确保施工质量和设计要求的符合度。
三、施工组织设计方案实施要点1.人员培训对施工队伍进行相关技术培训,提高其技术水平和工作效率,确保施工质量。
2.合理调配资源合理分配施工队伍和材料资源,确保施工进度和质量。
3.加强沟通合作与其他相关施工队伍进行紧密沟通和协调,确保施工进度和质量不受影响。
玻璃幕墙方案范文玻璃幕墙方案是一种现代建筑设计的常见形式,它以玻璃为主要建筑材料,将建筑外立面完全或大部分用玻璃覆盖,从而创造出明亮、透明的空间氛围。
玻璃幕墙方案在建筑设计中起到了美化建筑外观、提高建筑使用功能和节约能源等多种作用。
在设计玻璃幕墙方案时,需要考虑以下几个要点:1.建筑外观美观:玻璃幕墙作为建筑外立面的重要组成部分,需要与整体建筑风格相协调,并且能够体现出现代感和创造性,从而增加建筑的吸引力和独特性。
2.建筑使用功能:玻璃幕墙不仅仅是一种装饰性的元素,更重要的是能够提供良好的采光和视觉通透性。
它可以为室内提供自然光线,使得室内空间更加明亮,同时让人们能够欣赏到室外的景观。
此外,玻璃幕墙还可以提供良好的隔热和隔音效果,确保室内环境的舒适性。
3.节约能源:玻璃幕墙在设计中可以考虑使用高性能的夹层玻璃,这种玻璃具有优异的隔热性能,可以有效减少建筑内外热能交换,提高能源利用效率。
此外,还可以考虑添加遮阳和隔热设施,如遮阳板、百叶窗等,以防止阳光直射和热量传递,从而减少能耗。
4.结构安全:玻璃幕墙的设计需要考虑其结构的稳定性和抗风压能力,以保证建筑的安全性。
通常采用的方式是设计合理的框架结构和固定连接系统,确保玻璃幕墙能够承受外部荷载和自身重力,同时能够抵抗风压和地震等自然灾害。
5.施工和维护便利:玻璃幕墙的施工和维护对于整个建筑的周期成本和使用性能都具有重要影响。
在设计中需要考虑到施工的难易程度、维护的便利性和材料的可替换性等因素,以减少后期的维护成本和时间。
综上所述,玻璃幕墙方案是一种现代建筑设计中常用的外立面设计形式,它能够提供美观、功能强大和节能环保的效果。
在设计中需要考虑建筑外观、使用功能、节约能源、结构安全和施工维护等因素,以实现优秀的设计效果和用户体验。

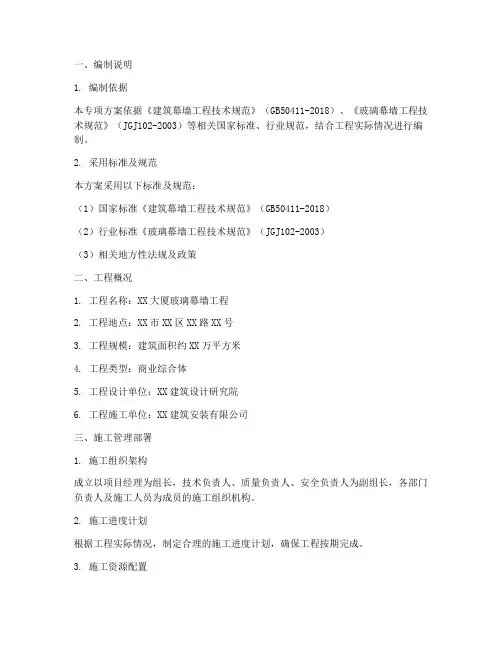

一、编制说明1. 编制依据本专项方案依据《建筑幕墙工程技术规范》(GB50411-2018)、《玻璃幕墙工程技术规范》(JGJ102-2003)等相关国家标准、行业规范,结合工程实际情况进行编制。
2. 采用标准及规范本方案采用以下标准及规范:(1)国家标准《建筑幕墙工程技术规范》(GB50411-2018)(2)行业标准《玻璃幕墙工程技术规范》(JGJ102-2003)(3)相关地方性法规及政策二、工程概况1. 工程名称:XX大厦玻璃幕墙工程2. 工程地点:XX市XX区XX路XX号3. 工程规模:建筑面积约XX万平方米4. 工程类型:商业综合体5. 工程设计单位:XX建筑设计研究院6. 工程施工单位:XX建筑安装有限公司三、施工管理部署1. 施工组织架构成立以项目经理为组长,技术负责人、质量负责人、安全负责人为副组长,各部门负责人及施工人员为成员的施工组织机构。
2. 施工进度计划根据工程实际情况,制定合理的施工进度计划,确保工程按期完成。
3. 施工资源配置根据工程需求,合理配置人力、物力、财力等资源,确保工程顺利进行。
四、施工准备1. 技术准备(1)组织施工人员学习相关规范、标准和工艺要求;(2)对施工人员进行技术交底,明确施工工艺和质量要求;(3)对施工设备进行检测、调试,确保其正常运行。
2. 材料准备(1)严格按照设计要求采购玻璃、型材、密封胶等材料;(2)对进场的材料进行检验,确保其质量符合标准。
3. 施工机械准备(1)对施工机械进行检测、维护,确保其安全、可靠;(2)合理配置施工机械,提高施工效率。
五、施工工艺及技术措施1. 施工工艺(1)测量放线:按照设计要求进行测量放线,确保幕墙位置准确;(2)骨架安装:根据设计要求,安装铝合金型材骨架;(3)玻璃安装:按照设计要求,安装玻璃面板;(4)密封胶施工:按照规范要求,进行密封胶施工;(5)检验与验收:对施工质量进行检验,确保符合规范要求。

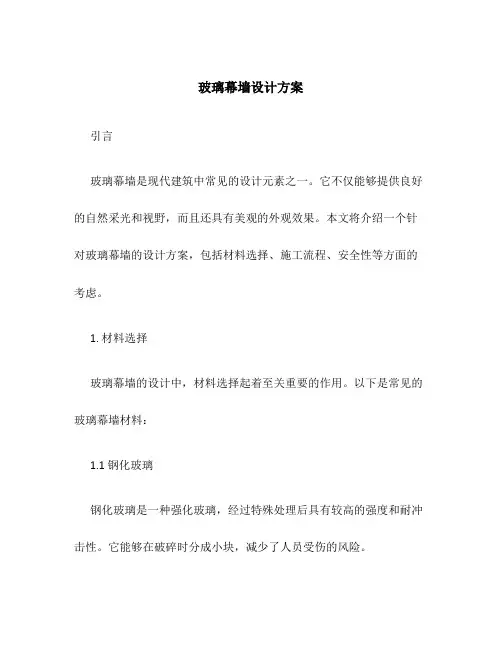

玻璃幕墙设计方案引言玻璃幕墙是现代建筑中常见的设计元素之一。
它不仅能够提供良好的自然采光和视野,而且还具有美观的外观效果。
本文将介绍一个针对玻璃幕墙的设计方案,包括材料选择、施工流程、安全性等方面的考虑。
1. 材料选择玻璃幕墙的设计中,材料选择起着至关重要的作用。
以下是常见的玻璃幕墙材料:1.1 钢化玻璃钢化玻璃是一种强化玻璃,经过特殊处理后具有较高的强度和耐冲击性。
它能够在破碎时分成小块,减少了人员受伤的风险。
复层玻璃由两层玻璃中间嵌入一层PVB(聚氯乙烯丁二醇醚)。
这种结构提供了更好的隔音和隔热效果,并且在破碎时能够有效地阻止玻璃碎片散落。
1.3 单层普通玻璃单层普通玻璃是常见的玻璃幕墙材料,它具有良好的透光性和透视效果。
但是它的强度较低,容易碎裂。
2. 施工流程玻璃幕墙的施工流程通常包括以下几个步骤:2.1 框架安装框架安装是玻璃幕墙施工的首要步骤。
根据设计方案,将金属框架安装在建筑外墙上,并确保其牢固和水平。
玻璃安装是玻璃幕墙施工的核心步骤。
根据设计方案,将预制的玻璃板安装在金属框架上,并使用密封材料进行固定和密封。
2.3 密封处理密封处理是保证玻璃幕墙密封性的关键步骤。
在玻璃板之间和玻璃板与金属框架之间使用密封材料进行填充,以防止水和空气渗透。
2.4 检验和清理施工完成后,对玻璃幕墙进行检验,确保其符合设计要求和安全标准。
同时进行清洁处理,保持玻璃幕墙的美观和光亮。
3. 安全性考虑在玻璃幕墙的设计过程中,安全性始终是一个重要的考虑因素。
以下是几个常见的安全性考虑:3.1 防火设计在设计玻璃幕墙时,需要考虑其防火性能。
选择具有较高防火性能的材料,并采取必要的防火措施,以确保玻璃幕墙在火灾时能够保持其完整性和稳定性。
3.2 抗风设计由于玻璃幕墙的面积较大,必须考虑其抗风能力。
通过增强玻璃幕墙的结构和采用适当的抗风设计,确保其可以承受强风的冲击。
3.3 安全玻璃选择选择安全性能较高的玻璃材料,例如钢化玻璃或复层玻璃,以减少意外破碎的风险。

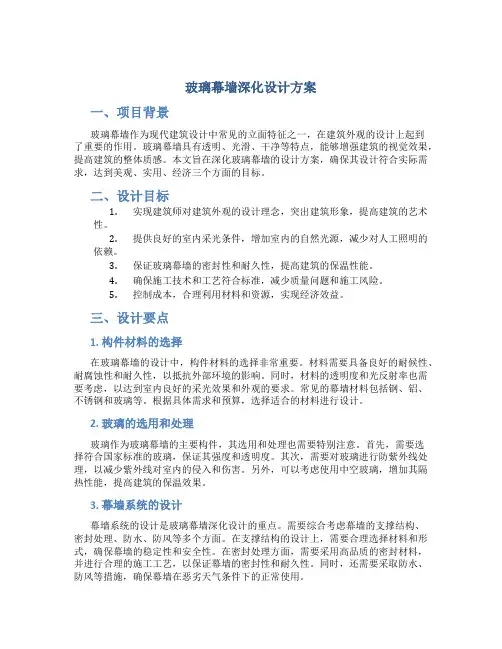

玻璃幕墙深化设计方案一、项目背景玻璃幕墙作为现代建筑设计中常见的立面特征之一,在建筑外观的设计上起到了重要的作用。
玻璃幕墙具有透明、光滑、干净等特点,能够增强建筑的视觉效果,提高建筑的整体质感。
本文旨在深化玻璃幕墙的设计方案,确保其设计符合实际需求,达到美观、实用、经济三个方面的目标。
二、设计目标1.实现建筑师对建筑外观的设计理念,突出建筑形象,提高建筑的艺术性。
2.提供良好的室内采光条件,增加室内的自然光源,减少对人工照明的依赖。
3.保证玻璃幕墙的密封性和耐久性,提高建筑的保温性能。
4.确保施工技术和工艺符合标准,减少质量问题和施工风险。
5.控制成本,合理利用材料和资源,实现经济效益。
三、设计要点1. 构件材料的选择在玻璃幕墙的设计中,构件材料的选择非常重要。
材料需要具备良好的耐候性、耐腐蚀性和耐久性,以抵抗外部环境的影响。
同时,材料的透明度和光反射率也需要考虑,以达到室内良好的采光效果和外观的要求。
常见的幕墙材料包括钢、铝、不锈钢和玻璃等。
根据具体需求和预算,选择适合的材料进行设计。
2. 玻璃的选用和处理玻璃作为玻璃幕墙的主要构件,其选用和处理也需要特别注意。
首先,需要选择符合国家标准的玻璃,保证其强度和透明度。
其次,需要对玻璃进行防紫外线处理,以减少紫外线对室内的侵入和伤害。
另外,可以考虑使用中空玻璃,增加其隔热性能,提高建筑的保温效果。
3. 幕墙系统的设计幕墙系统的设计是玻璃幕墙深化设计的重点。
需要综合考虑幕墙的支撑结构、密封处理、防水、防风等多个方面。
在支撑结构的设计上,需要合理选择材料和形式,确保幕墙的稳定性和安全性。
在密封处理方面,需要采用高品质的密封材料,并进行合理的施工工艺,以保证幕墙的密封性和耐久性。
同时,还需要采取防水、防风等措施,确保幕墙在恶劣天气条件下的正常使用。
4. 施工技术和工艺控制玻璃幕墙的施工技术和工艺控制对于幕墙的质量和效果至关重要。
在施工过程中,需要严格按照设计图纸和规范进行施工,确保每个环节的质量。

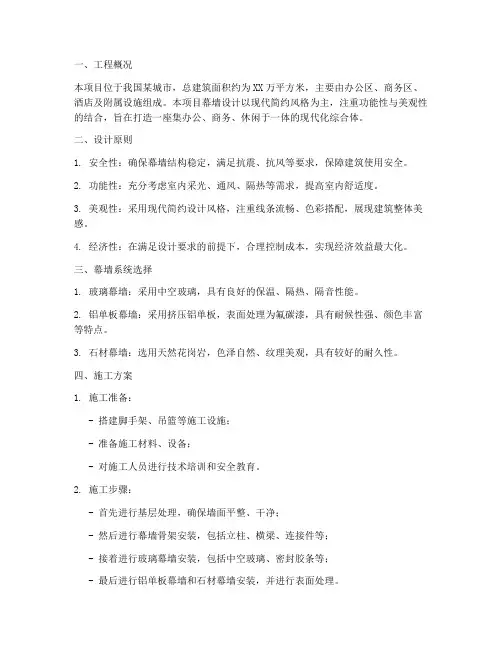

一、工程概况本项目位于我国某城市,总建筑面积约为XX万平方米,主要由办公区、商务区、酒店及附属设施组成。
本项目幕墙设计以现代简约风格为主,注重功能性与美观性的结合,旨在打造一座集办公、商务、休闲于一体的现代化综合体。
二、设计原则1. 安全性:确保幕墙结构稳定,满足抗震、抗风等要求,保障建筑使用安全。
2. 功能性:充分考虑室内采光、通风、隔热等需求,提高室内舒适度。
3. 美观性:采用现代简约设计风格,注重线条流畅、色彩搭配,展现建筑整体美感。
4. 经济性:在满足设计要求的前提下,合理控制成本,实现经济效益最大化。
三、幕墙系统选择1. 玻璃幕墙:采用中空玻璃,具有良好的保温、隔热、隔音性能。
2. 铝单板幕墙:采用挤压铝单板,表面处理为氟碳漆,具有耐候性强、颜色丰富等特点。
3. 石材幕墙:选用天然花岗岩,色泽自然、纹理美观,具有较好的耐久性。
四、施工方案1. 施工准备:- 搭建脚手架、吊篮等施工设施;- 准备施工材料、设备;- 对施工人员进行技术培训和安全教育。
2. 施工步骤:- 首先进行基层处理,确保墙面平整、干净;- 然后进行幕墙骨架安装,包括立柱、横梁、连接件等;- 接着进行玻璃幕墙安装,包括中空玻璃、密封胶条等;- 最后进行铝单板幕墙和石材幕墙安装,并进行表面处理。
3. 施工要点:- 严格控制施工质量,确保幕墙结构稳定、密封性良好;- 严格执行安全操作规程,确保施工安全;- 加强施工过程中的质量控制,及时发现并解决质量问题。
五、质量保证措施1. 建立健全质量管理体系:明确质量责任,加强质量监控。
2. 严格选用优质材料:确保材料符合设计要求和国家标准。
3. 加强施工过程控制:严格执行施工规范和操作规程,确保施工质量。
4. 加强检验检测:对关键工序和隐蔽工程进行检验检测,确保质量符合要求。
六、进度保证措施1. 制定合理的施工进度计划:明确各阶段施工任务和时间节点。
2. 加强现场管理:确保施工人员、设备、材料按时到位。

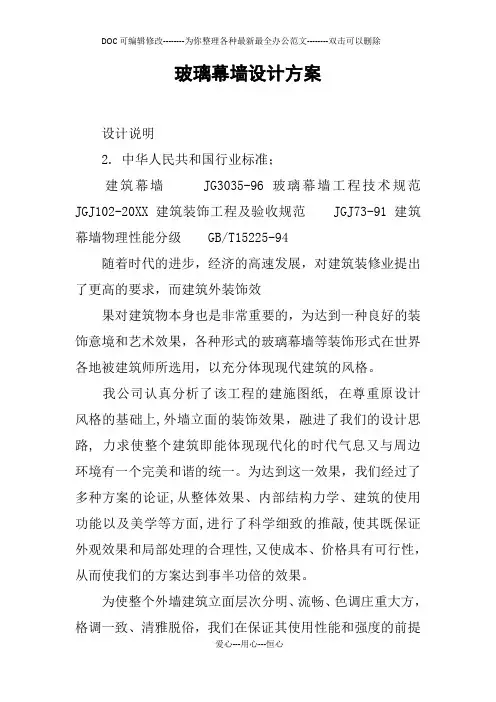

玻璃幕墙设计方案设计说明2. 中华人民共和国行业标准;建筑幕墙JG3035-96 玻璃幕墙工程技术规范JGJ102-20XX 建筑装饰工程及验收规范JGJ73-91 建筑幕墙物理性能分级GB/T15225-94随着时代的进步,经济的高速发展,对建筑装修业提出了更高的要求,而建筑外装饰效果对建筑物本身也是非常重要的,为达到一种良好的装饰意境和艺术效果,各种形式的玻璃幕墙等装饰形式在世界各地被建筑师所选用,以充分体现现代建筑的风格。
我公司认真分析了该工程的建施图纸, 在尊重原设计风格的基础上,外墙立面的装饰效果,融进了我们的设计思路, 力求使整个建筑即能体现现代化的时代气息又与周边环境有一个完美和谐的统一。
为达到这一效果,我们经过了多种方案的论证,从整体效果、内部结构力学、建筑的使用功能以及美学等方面,进行了科学细致的推敲,使其既保证外观效果和局部处理的合理性,又使成本、价格具有可行性,从而使我们的方案达到事半功倍的效果。
为使整个外墙建筑立面层次分明、流畅、色调庄重大方,格调一致、清雅脱俗,我们在保证其使用性能和强度的前提下选用半隐框玻璃幕墙装饰整个建筑物的重要部位下面就本工程外装饰工程的方案设计作一详细说明:一、设计原则:充分表达建筑师的创作意图,最大限度地体现这类现代化建筑的风范。
玻璃GB11944-89 建筑结构荷载规范 GBJ9-87 建筑抗震设计规范GBJ11-89 建筑设计防火规范GBJ16-87 建筑防震设计规范 GB50057-94 民用建筑隔声设计规范GBJ118-88 铝合金建筑型材GB/T5237-93 绝热用岩棉、矿渣及其制品 GB11835-89 铝及铝合金板材GB3880-93 建筑密封胶JGJ482-483-92三、幕墙结构形式半隐框玻璃幕墙结构设计特点:在满足外装饰设计风格的前提下,保证其设计的安全性、经济性和科学性。
隐框玻璃幕墙除具有良好的外装饰效果外,同时又是建筑物的外围护结构,因此,我们的设计将在满足装饰效果的同时满足其使用功能要求。

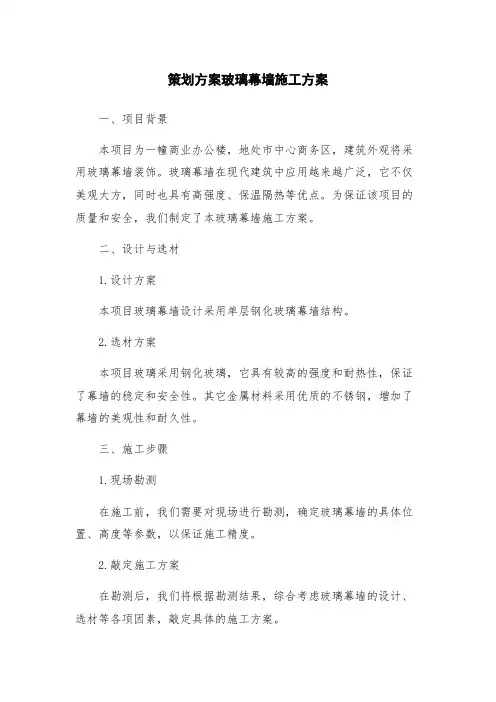

策划方案玻璃幕墙施工方案一、项目背景本项目为一幢商业办公楼,地处市中心商务区,建筑外观将采用玻璃幕墙装饰。
玻璃幕墙在现代建筑中应用越来越广泛,它不仅美观大方,同时也具有高强度、保温隔热等优点。
为保证该项目的质量和安全,我们制定了本玻璃幕墙施工方案。
二、设计与选材1.设计方案本项目玻璃幕墙设计采用单层钢化玻璃幕墙结构。
2.选材方案本项目玻璃采用钢化玻璃,它具有较高的强度和耐热性,保证了幕墙的稳定和安全性。
其它金属材料采用优质的不锈钢,增加了幕墙的美观性和耐久性。
三、施工步骤1.现场勘测在施工前,我们需要对现场进行勘测,确定玻璃幕墙的具体位置、高度等参数,以保证施工精度。
2.敲定施工方案在勘测后,我们将根据勘测结果,综合考虑玻璃幕墙的设计、选材等各项因素,敲定具体的施工方案。
3.制定施工计划根据施工方案,我们制定施工计划,明确施工的时间节点和具体任务,并进行合理调配和协作,以确保施工顺利进行。
4.材料准备在开始施工前,我们将准备好施工所需的所有材料和工具,并进行检查,确保质量无误。
5.安装隔离网在施工现场,我们先将安装隔离网,以确保施工人员的安全。
6.安装钢架接下来,我们将根据设计方案,按照施工计划,开始安装钢架。
钢架的安装需要注意:一是要确保位置准确无误,二是要保证牢固可靠。
7.玻璃加工当钢架安装完成后,我们需要进行玻璃的加工。
在加工过程中,尽可能减少玻璃的破损和损坏。
8.玻璃安装在玻璃加工完成后,我们将按照施工计划开始安装玻璃。
玻璃的安装需要特别注意安全性和稳定性,确保不发生破损或摇晃等情况。
9.密封处理。

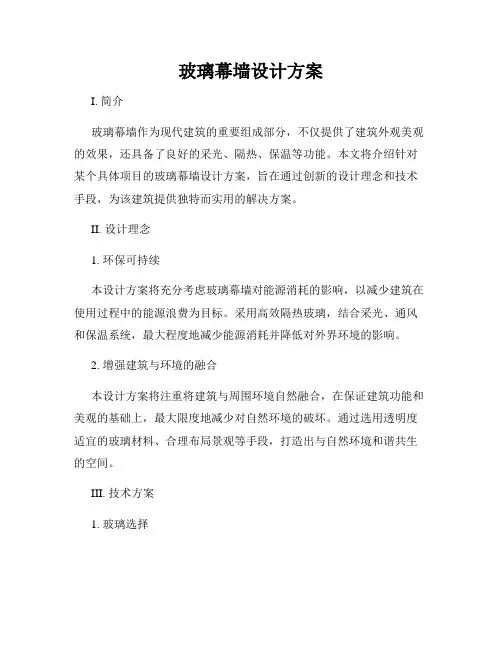

玻璃幕墙设计方案I. 简介玻璃幕墙作为现代建筑的重要组成部分,不仅提供了建筑外观美观的效果,还具备了良好的采光、隔热、保温等功能。
本文将介绍针对某个具体项目的玻璃幕墙设计方案,旨在通过创新的设计理念和技术手段,为该建筑提供独特而实用的解决方案。
II. 设计理念1. 环保可持续本设计方案将充分考虑玻璃幕墙对能源消耗的影响,以减少建筑在使用过程中的能源浪费为目标。
采用高效隔热玻璃,结合采光、通风和保温系统,最大程度地减少能源消耗并降低对外界环境的影响。
2. 增强建筑与环境的融合本设计方案将注重将建筑与周围环境自然融合,在保证建筑功能和美观的基础上,最大限度地减少对自然环境的破坏。
通过选用透明度适宜的玻璃材料、合理布局景观等手段,打造出与自然环境和谐共生的空间。
III. 技术方案1. 玻璃选择针对该项目的特点和需求,我们建议采用高透明度、优良隔热性能的双层中空玻璃。
该种玻璃在满足隔音、保温等要求的同时,能够最大限度地减少光线的损失,提供舒适的室内环境。
2. 结构设计在玻璃幕墙的结构设计上,我们将采用轻质钢结构,具备高强度和耐候性。
结合现代化的施工技术,确保幕墙的稳定性和安全性,并且使整个幕墙呈现出简洁、流畅的外观。
3. 通风系统为了确保室内空气的流通和新鲜度,我们将在幕墙中设计合适的通风系统。
该系统将结合幕墙的结构特点,通过合理的通风口和排风设备,提供良好的室内空气质量。
IV. 装饰设计1. 照明设计为了夜晚的建筑美感和安全性,我们将在幕墙设计中融入照明设计。
采用LED灯带等现代照明设备,使建筑在夜晚展现出独特的光影效果,增加建筑的辨识度和美观度。
2. 景观布局为了与周围环境融为一体,我们建议在幕墙周围布置合适的景观设施,如花坛、绿化带等。
通过绿色植物的点缀,打造出宜人的视觉效果,提升居住者的舒适感。
V. 总结通过本设计方案,我们力求在满足建筑功能和美观需求的同时,充分考虑环境可持续性和能源消耗的问题。

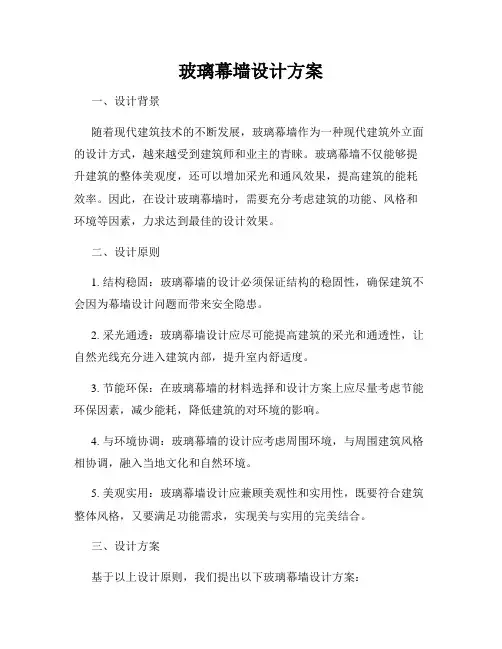

玻璃幕墙设计方案一、设计背景随着现代建筑技术的不断发展,玻璃幕墙作为一种现代建筑外立面的设计方式,越来越受到建筑师和业主的青睐。
玻璃幕墙不仅能够提升建筑的整体美观度,还可以增加采光和通风效果,提高建筑的能耗效率。
因此,在设计玻璃幕墙时,需要充分考虑建筑的功能、风格和环境等因素,力求达到最佳的设计效果。
二、设计原则1. 结构稳固:玻璃幕墙的设计必须保证结构的稳固性,确保建筑不会因为幕墙设计问题而带来安全隐患。
2. 采光通透:玻璃幕墙设计应尽可能提高建筑的采光和通透性,让自然光线充分进入建筑内部,提升室内舒适度。
3. 节能环保:在玻璃幕墙的材料选择和设计方案上应尽量考虑节能环保因素,减少能耗,降低建筑的对环境的影响。
4. 与环境协调:玻璃幕墙的设计应考虑周围环境,与周围建筑风格相协调,融入当地文化和自然环境。
5. 美观实用:玻璃幕墙设计应兼顾美观性和实用性,既要符合建筑整体风格,又要满足功能需求,实现美与实用的完美结合。
三、设计方案基于以上设计原则,我们提出以下玻璃幕墙设计方案:1. 外立面设计:采用透明玻璃材料进行幕墙设计,搭配合适的铝合金或不锈钢辅助结构,确保结构稳固,外立面整体透明通透,符合现代建筑风格。
2. 采光设计:在幕墙设计中设置适当数量和位置的玻璃窗,以最大程度增加采光效果,让自然光线充分渗透到建筑内部,提升室内舒适度。
3. 热防设计:在玻璃幕墙设计中考虑采用中空玻璃或LOW-E玻璃等材料,有效隔热隔音,提高建筑的能效,减少空调使用。
4. 绿化设计:在玻璃幕墙周围设置适当的绿化带和景观设计,与周围环境融为一体,打造宜居的城市环境。
5. 建筑风格设计:根据建筑的功能和用途,设计出符合建筑风格的玻璃幕墙,使建筑整体更具现代感和美观性。
四、总结玻璃幕墙设计是现代建筑设计中的重要组成部分,合理的玻璃幕墙设计方案不仅能提高建筑的整体品质和形象,还能提升建筑的能效和环保性能。
设计师和业主在选择玻璃幕墙设计方案时,需结合实际需求和环境要素,综合考虑各方面因素,打造出适合建筑的最佳设计方案。

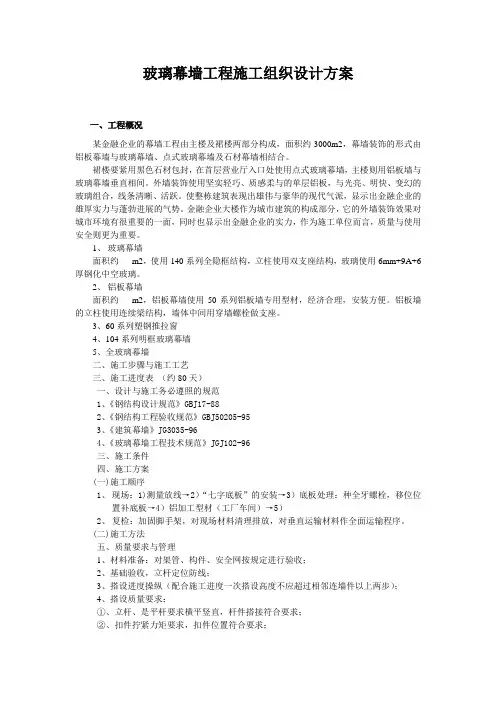

玻璃幕墙工程施工组织设计方案一、工程概况某金融企业的幕墙工程由主楼及裙楼两部分构成,面积约3000m2,幕墙装饰的形式由铝板幕墙与玻璃幕墙、点式玻璃幕墙及石材幕墙相结合。
裙楼要紧用黑色石材包封,在首层营业厅入口处使用点式玻璃幕墙,主楼则用铝板墙与玻璃幕墙垂直相间。
外墙装饰使用坚实轻巧、质感柔与的单层铝板,与光亮、明快、变幻的玻璃组合,线条清晰、活跃。
使整栋建筑表现出雄伟与豪华的现代气派,显示出金融企业的雄厚实力与蓬勃进展的气势。
金融企业大楼作为城市建筑的构成部分,它的外墙装饰效果对城市环境有很重要的一面,同时也显示出金融企业的实力,作为施工单位而言,质量与使用安全则更为重要。
1、玻璃幕墙面积约m2,使用140系列全隐框结构,立柱使用双支座结构,玻璃使用6mm+9A+6厚钢化中空玻璃。
2、铝板幕墙面积约m2,铝板幕墙使用50系列铝板墙专用型材,经济合理,安装方便。
铝板墙的立柱使用连续梁结构,墙体中间用穿墙螺栓做支座。
3、60系列塑钢推拉窗4、104系列明框玻璃幕墙5、全玻璃幕墙二、施工步骤与施工工艺三、施工进度表(约80天)一、设计与施工务必遵照的规范1、《钢结构设计规范》GBJ17-882、《钢结构工程验收规范》GBJ50205-953、《建筑幕墙》JG3035-964、《玻璃幕墙工程技术规范》JGJ102-96三、施工条件四、施工方案(一)施工顺序1、现场:1)测量放线→2)“七字底板”的安装→3)底板处理:种全牙螺栓,移位位置补底板→4)铝加工型材(工厂车间)→5)2、复检:加固脚手架,对现场材料清理排放,对垂直运输材料作全面运输程序。
(二)施工方法五、质量要求与管理1、材料准备:对架管、构件、安全网按规定进行验收;2、基础验收,立杆定位防线;3、搭设进度操纵(配合施工进度一次搭设高度不应超过相邻连墙件以上两步);4、搭设质量要求:①、立杆、是平杆要求横平竖直,杆件搭接符合要求;②、扣件拧紧力矩要求,扣件位置符合要求;③、脚手板安装固定符合要求;④、安全防护的做法与要求;a、外立杆内侧用密目式安全网全封闭;b、作业层与通道两侧设1.2m高栏杆,下设不低于18mm的挡脚板。
玻璃幕墙深化设计方案玻璃幕墙是一种高级的建筑外墙装饰材料,不仅具有美观的外观,还能提供良好的保温、隔音和防雨等功能。
在进行玻璃幕墙深化设计时,需要考虑多个因素,如建筑结构、环境条件和用户需求等。
本文通过对现有玻璃幕墙设计进行分析,提出了一种改进方案,并进行了详细的设计说明。
首先,我们需要分析现有玻璃幕墙设计的优点和不足之处。
现有设计的优点包括外墙美观、采光好等,但也存在问题,如保温性能不佳、隔音效果较差等。
因此,在提出改进方案时,我们需要针对这些问题进行优化。
针对现有设计的问题,我提出了以下改进方案:1. 保温隔热:在玻璃幕墙内部增加保温层,增强保温性能。
可以使用保温材料,如岩棉板、聚苯板等,填充在幕墙的背面,减少热量传递,提高保温效果。
2. 隔音降噪:在玻璃幕墙中间层增加隔音层,增强隔音效果。
可以使用隔声玻璃、隔音膜等材料,将玻璃幕墙分割成多层,减少噪音的传入。
3. 防雨排水:合理设计排水系统,避免积水和渗漏。
可以增加幕墙的坡度,使雨水易于排出,同时在幕墙底部设置排水槽,收集雨水并排出。
4. 安全防护:加强玻璃幕墙的结构牢固度,确保安全。
可以使用更厚、更坚固的玻璃材料,增加承载能力,同时在玻璃幕墙的角部和连接处增加加固结构,如金属材料等。
在具体的设计过程中,我将根据实际情况进行参数的选择和具体构造的设计。
例如,在保温层的选择上,需要考虑保温材料的导热系数和厚度,以达到良好的保温效果。
在隔音层的选择上,需要考虑隔音材料的隔声量和性能稳定性,以实现良好的隔音效果。
在排水系统的设计上,需要考虑幕墙的坡度、排水槽的尺寸和位置,以及排水管道的布置方式,确保良好的排水效果。
综上所述,玻璃幕墙深化设计方案需要充分考虑保温、隔音、防雨和安全等方面的要求,结合实际情况进行具体的设计。
通过合理选择材料和合理设计结构,可以提高玻璃幕墙的性能,使其更加适应各种环境条件和用户需求。
一、玻璃幕墙工程技术设计方案一、设计说明设计指导思想:针对本工程总体功能要求及装修风格、外观造型,本公司设计部在设计时充分理解建筑设计师创作时的意图,体质原建筑的总体构思,并力求充分利用现代材料(玻璃幕墙)的光彩与魅力展现建筑的总体效果和个性。
设计依据:1、本地区气候资料;2、《中华人民共和国建筑行业标准——建筑幕墙》JG3035-1996;3、《高层民用建筑设计防火规范》GB50064-97;4、《建筑物防雷设计规范》GB50057;5、《玻璃幕墙工程技术规范》JGJ102-2003;二、幕墙主要材料设计1、型材本工程为玻璃幕墙装饰工程,该型材(材料的物理性能及计算详后)有效保证立挺、横梁的最大挠度能控制在L/180之内。
2、预埋件及连接件预埋件及未做处理的角形钢板,用于幕墙立柱和预埋件连接的边接件均为Q235B钢板,符合《碳素结构钢》GB700、《优质碳素结构钢技术条件》GB699。
连接件采用镀锌处理,该连接件设计原理为三位转接件,三个方向调节量约在25—80m范围内,连接件与型材用不锈钢螺栓连接。
立挺检查就位前,应进行垂直及平衡度测量,通过连接件调整正确后就位。
连接件的表面均经热浸镀锌处理,镀锌层厚度为60-80um,符合国家标准GB2518。
未注明焊缝厚度为5mm。
3、玻璃采用8+12A+8双钢化中空玻璃。
4、建筑密封材料、结构硅酮密封胶(1)密封胶符合下列国家现行规范及本企业规范:GB——10711 GB——533 GB——531 GB——5577GB——529 GB——530 JC——486 JC——485GB——5574(2)为保证幕墙的耐久性,适合大自然下的侵蚀,我公司选用国产优质2000,以保证型材及玻璃的绝对可靠。
该产品具有极高的粘接强度,与相匹配的型材及玻璃有很好的相容性,并有耐老化性能高的优点,具有抵抗紫外线以及室外其他物质侵蚀的能力,其整体实验通过了400KM/H风速作用面完好无损,保证使用寿命达30年以上。
玻璃幕墙设计方案随着现代建筑技术的发展,玻璃幕墙已经成为建筑设计中不可或缺的一部分。
玻璃幕墙不仅提供了良好的采光和视野,还可以为建筑增添美感和独特的外观。
在这篇文章中,我们将介绍一个完整的玻璃幕墙设计方案。
1. 方案概述本设计方案的目标是创建一个现代化、节能环保的建筑外立面。
采用大面积的玻璃幕墙可以最大程度地利用自然光线,并为建筑提供优美的视觉效果。
同时,我们将采用一些先进的技术来提高玻璃幕墙的热工性能,以达到节能减排的目的。
2. 材料选择2.1 玻璃材料在该方案中,我们将选择高性能低辐射玻璃作为幕墙的主要材料。
该玻璃能够有效地抵挡太阳的紫外线辐射,减少室内温度的升高,从而降低建筑的空调能耗。
另外,我们还将采用夹层玻璃来提高隔音效果,降低城市噪音的侵入。
2.2 支架材料幕墙支架的选择对于整个幕墙结构的稳定性和安全性非常重要。
在本设计方案中,我们将采用高强度铝合金作为支架材料,具有良好的耐候性和抗腐蚀性。
此外,支架的设计还将考虑玻璃幕墙的承载能力和施工便利性。
3. 结构设计3.1 幕墙布局根据建筑的整体设计风格,我们将采用大面积的玻璃幕墙,并结合适当的装饰元素以提升建筑的外观效果。
同时,为了满足建筑物的功能需求,我们将对幕墙进行分区布置,以满足不同空间的采光、通风和隔音要求。
3.2 结构稳定性在幕墙设计中,结构的稳定性是一个重要的考虑因素。
我们将采用相应的结构模型和计算方法,确保幕墙在强风、地震等自然灾害情况下的安全性。
此外,我们还将考虑火灾安全问题,选择合适的防火材料和设备,以提高整个建筑的安全性能。
4. 节能技术4.1 外遮阳系统为了降低建筑的夏季能耗,我们将在幕墙外部安装遮阳装置。
这些遮阳装置可以阻挡太阳直射进入室内,减少空调负荷。
我们将结合建筑朝向和周围环境特点,设计灵活可调节的遮阳系统,以满足不同季节和不同时间段的需求。
4.2 内遮阳系统除了外部遮阳装置,我们还将在室内设计内遮阳系统。
这些内遮阳装置可以有效控制室内光照和温度,使建筑更加舒适和节能。
幕墙专项方案1. 简介幕墙,又称为玻璃幕墙,是现代建筑中常见的外墙装饰构件。
它由铝合金型材和玻璃组成,具有轻质、美观、隔热、保温、防水等优点。
在建筑设计中,幕墙已经成为一个不可或缺的元素。
本文将介绍幕墙专项方案,包括幕墙的设计、选择型材和玻璃、施工要求等内容。
2. 设计要求在幕墙设计中,需要考虑以下几个方面的要求:2.1 结构安全幕墙在使用过程中需要承受风压、自重等各种荷载,因此设计中需要考虑结构的稳定性和安全性。
2.2 隔热保温幕墙的隔热保温性能对于保证建筑内部舒适度和节能非常重要。
设计中需要考虑使用高效的保温材料和隔热技术。
2.3 防水性能幕墙需要能够有效防水,避免雨水渗入建筑内部。
设计中需要考虑采用合适的防水材料和防水层。
2.4 耐候性和耐久性幕墙需要具备良好的耐候性和耐久性,能够适应各种气候条件下的长期使用。
2.5 美观性幕墙作为建筑外观的一部分,需要具备良好的美观性。
设计中需要考虑颜色、形状、透明度等因素,以实现与建筑整体风格的协调。
3. 材料选择在幕墙的设计中,选择合适的型材和玻璃非常重要。
下面介绍一些常见的材料选择:3.1 型材选择幕墙中常用的型材有铝合金型材和钢型材。
铝合金型材具有重量轻、成型性好、抗腐蚀性强等特点,广泛应用于幕墙设计中。
钢型材具有强度高、刚性好等特点,适用于一些特殊要求的项目。
3.2 玻璃选择常见的玻璃种类有普通玻璃、钢化玻璃、夹层玻璃等。
在幕墙设计中,需要根据隔热、安全、声音隔离等要求选择合适的玻璃种类。
4. 施工要求在幕墙施工过程中,需要注意以下几个方面的要求:4.1 施工工艺幕墙的施工工艺包括制作型材、加工玻璃、安装等。
施工工艺需要符合相关规范和标准,保证施工质量。
4.2 安装方式幕墙的安装可以采用结构粘接、螺栓连接等方式。
安装时需要保证结构的稳定性和安全性。
4.3 防腐处理幕墙的金属结构需要进行防腐处理,以延长使用寿命。
常见的防腐处理方式有电镀、喷涂等。
办公楼建设项目玻璃幕墙工程施工组织设计方案一、项目概况该办公楼建设项目的玻璃幕墙工程位于城市中心商业区,总建筑面积约为X万平方米,设计用途是办公及商业混合楼。
本项目的玻璃幕墙工程是整个建筑中最为重要的部分之一,负责楼体的外立面装饰和隔热保温等功能。
因此,在施工组织设计方案中,需要注重施工过程的安全性和效率性,确保施工质量和进度。
二、施工现场布置根据项目实际情况,将施工现场划分为主体施工区、材料储存区、机械设备区、办公区等。
1.主体施工区:设置吊篮,并按照工艺步骤进行划分,明确各施工工序的区域,设置安全警示标识,确保施工工序逐步进行。
2.材料储存区:将玻璃、铝材等材料分类堆放,确保材料安全、整齐,并设置防护措施,防止降雨和其他恶劣天气对材料的损毁。
3.机械设备区:根据施工需要,设置塔吊、升降机等设备,并确保设备的稳定性和安全性。
4.办公区:提供安全、安静的办公环境,为施工人员提供休息和沟通交流的场所。
三、施工工艺与步骤1.原材料准备:检查吊篮、塔吊、升降机等机械设备的安全性和操作性,储存玻璃、铝材等材料,并检查材料的数量和质量。
2.搭设吊篮:根据施工区域的高度和面积,设置吊篮支架,并经过检查和试验,确保吊篮的承重能力和安全性能。
3.安装幕墙支架:根据设计图纸及技术要求,设置幕墙支架,并进行调整和固定,确保支架的稳定性和承重能力。
4.玻璃安装:从底层向上逐层进行,先安装完整的结构玻璃,再根据设计安装非结构玻璃。
在安装过程中,需使用适当的固定材料和工具,确保玻璃的牢固性和密封性。
5.进行幕墙密封:根据设计要求,使用合适的密封材料,对幕墙玻璃进行密封处理,确保幕墙的隔热、防水和防风能力。
6.完成清理和检验:清理施工现场及设备,并进行整体检查和验收,确保施工质量达到设计要求。
四、施工组织与管理措施1.确定项目总负责人和各负责工序的专职负责人,负责协调、组织和管理施工工作。
2.设置每天的施工计划,明确每个工序的施工进度和质量要求。
随着时代的进步,经济的高速发展,对建筑装修业提出了更高的要求,而建筑外装饰效果对建筑物本身也是非常重要的,为达到一种良好的装饰意境和艺术效果,各种形式的玻璃幕墙等装饰形式在世界各地被建筑师所选用,以充分体现现代建筑的风格。
我公司认真分析了该工程的建施图纸, 在尊重原设计风格的基础上,外墙立面的装饰效果,融进了我们的设计思路, 力求使整个建筑即能体现现代化的时代气息又与周边环境有一个完美和谐的统一。
为达到这一效果,我们经过了多种方案的论证,从整体效果、内部结构力学、建筑的使用功能以及美学等方面,进行了科学细致的推敲,使其既保证外观效果和局部处理的合理性,又使成本、价格具有可行性,从而使我们的方案达到事半功倍的效果。
为使整个外墙建筑立面层次分明、流畅、色调庄重大方,格调一致、清雅脱俗,我们在保证其使用性能和强度的前提下选用半隐框玻璃幕墙装饰整个建筑物的重要部位
下面就本工程外装饰工程的方案设计作一详细说明:
一、设计原则:
充分表达建筑师的创作意图,最大限度地体现这类现代化建筑的风范。
在满足外装饰设计风格的前提下,保证其设计的安全性、经济性和科学性。
隐框玻璃幕墙除具有良好的外装饰效果外,同时又是建筑物的外围护结构,因此,我们的设计将在满足装饰效果的同时满足其使用功能要求。
为此,我们将精心选材和设计,保证质量,达到降低成本,实现良好的社会效益和经济效益。
二、设计依据:
1.业主提供的建筑图纸;
2.中华人民共和国行业标准;
建筑幕墙JG3035-96
玻璃幕墙工程技术规范JGJ102-2003
建筑装饰工程及验收规范JGJ73-91
建筑幕墙物理性能分级GB/T15225-94
玻璃GB11944-89
建筑结构荷载规范GBJ9-87
建筑抗震设计规范GBJ11-89
建筑设计防火规范GBJ16-87
建筑防震设计规范GB50057-94
民用建筑隔声设计规范GBJ118-88
铝合金建筑型材GB/T5237-93
绝热用岩棉、矿渣及其制品GB11835-89
铝及铝合金板材GB3880-93
建筑密封胶JGJ482-483-92
三、幕墙结构形式
半隐框玻璃幕墙结构设计特点:
(1)采用定距压紧定位安装式结构,保证了玻璃表面平整度,避免了由于压紧力不均而造成玻璃自爆。
(2)横梁与竖梁的连接采用可伸缩结构,满足了横梁因温差作用而产生的伸缩效应,消除了幕墙的伸缩噪音,提高了幕墙的抗震变位能力。
(3)玻璃幕墙均为压板—附框连接方式,保证了浮动式连接,满足了幕墙各种变位要求,避免了因结构变位造成的玻璃破损。
(4)所有硬性接触处,均采用弹性连接,提高了幕墙的抗震性能,消除了伸缩噪音,同
时由于密封性能的提高,保证帷幕的隔音效果。
(5)不同金属的接触面都使用尼龙垫片以防止电化腐蚀。
(6)利用等压原理和结构密封保证幕墙的水密性和气密性。
(7)玻璃下方均设托板进行支撑,避免了结构胶承受剪力,提高了幕墙的使用安全性。
(8)横向铝龙骨上设有结露槽,能有效的防止幕墙结露水流入内。
四、幕墙的力学性能
幕墙作为建筑物的外围护结构,将受到多种应力的综合作用。
如:风荷载、重力、地震作用、温度变化、层间位移等,因此幕墙的设计是按照效应组合中最不利的组合进行设计,以便幕墙的主要承力构件、玻璃、铝板等在受到综合应力作用时,能够保证其安全、稳定性能。
1、风压变形性能
①幕墙主要受力构件在风荷载标准值作用下,其立柱、横梁的相对挠度不大于L/180,
绝对挠度小于20毫米。
②幕墙框架的永久性净挠度不超过挠度的1/1000,所有构件决不允许有失效及超出以
上范围的永久性变形,在框架与锚件的结合处,锚件挠曲变形在任何方向不超过1
毫米,永久性挠度不超过0.5毫米。
③幕墙的风压变形性能达到Ⅰ级,即:P≥5.0Kpa;
2、幕墙的空气渗透性
在结构中,幕墙竖料之间的缝隙处采用密封胶条、密封胶进行处理,同时考虑正常位移所造成的影响,本幕墙在整体设计和细部构造处理上。
对气密性均作了充分考虑,保证幕墙有良好的气密性。
幕墙的空气渗透性能达到Ⅰ级,即:
可开启部分q≤0.5m3/m·h;固定部分q≤0.01m3/m·h;
3、幕墙的雨水渗漏性
幕墙在结构上对可能出现的雨水渗漏的缝隙均予以密封,并用双封式压力平衡系统(等压式设计原理)来维持这种水密性,并设有排水系统保证雨水不渗入室内。
使幕墙的雨水渗漏性能达到Ⅰ级,即:
固定部分P≥2500pa,可开启部分P≥500pa;
4、幕墙的隔声、保温性
通过构造上处理消除“间隙”、“声桥”,使其保温性能符合热工要求性能达到Ⅰ级,即:K≤0.7W/m2·K;,隔声性能符合GB8485-87要求性能达到Rw≥40Bb;。
5、防噪声性能
为了消除玻璃幕墙金属构件因热胀冷缩以及建筑主体结构的层间变位所产生的噪音,在玻璃幕墙结构设计时,在金属构件的相互接触处,采取了适当的处理。
如在相互连接的金属构件部位,加用橡胶垫或加非金属涂层进行隔离处理,以保证其使用性能而不产生噪音。
6、防电位腐蚀性能
为避免因异种金属间电位差而产生相互腐蚀,玻璃幕墙构件在铝材与异种金属间设置绝缘垫片。
其附件材料除采用不锈钢外,其余均经防腐防锈处理,如镀铬、镀锌等。
7、防雷设计
幕墙的防雷性能符合GBJ50057的有关规定;
建筑物防雷是高层建筑设计中的重要一环。
玻璃幕墙作为建筑物的外围护结构,其铝合金框架本身又是导电体,因此,幕墙的防雷系统须与建筑物的整体避雷系统相连接,即将幕墙的预埋件与主体结构中的防雷均压环相连,再将幕墙的杆件用下引线(电阻<4欧姆)与预埋件相连接,把玻璃幕墙的防雷系统作为整栋大楼防雷系统的一部分。
8、防火性能
幕墙的防火性能符合GBJ16和GB50045要求;
幕墙和砼结构间设有防火隔层,避免了烟囱效应,阻止了火势的蔓延,提高了幕墙的保温及隔声性能。
同时也满足了层间清洁卫生的要求。
9、幕墙的耐撞击性能
幕墙的耐撞击性能达到Ⅰ级,即:F>280N·m/s;
10、平面内变形性能
平面内变形性能达到Ⅰ级,即建筑物层间相对位移值
r =层间位移量/层高≥1/100时不受损坏;
11、幕墙的抗震性能及温差变形设计
温差和地震影响,是幕墙设计中心必须考虑的因素。
榆林地区地震烈度按8度设防。
我们通过连接将幕墙和建筑主体牢固地连为一体。
连接件不仅具有足够的刚
度而且还可以调节,以满足施工要求。
我们在竖框与横框及竖框间,均设有弹性的伸缩缝,以满足温差作用下的伸缩及地震作用下平面内的位移。
同时,竖框之间设有活动接头,内设铝插芯。
在横框与立柱的连接片上,开有长圆孔通槽,满足了横框的弹性伸缩。
通过计算在竖框之间留有伸缩缝,缝隙涂密封胶。
上述措施完全实现了《建筑抗震设计规范》中规定的建筑幕墙设计要满足三个设防措施分段设计的抗震设防目标。
五、材料选择
1、玻璃采用6+9+5LOW-E中空钢化玻璃,其各项性能指标与公差、外观要求符合有关
国家标准。
2、铝合金型材符合GB5237—2004标准。
3、五金附件均作防腐处理(热镀锌)。
