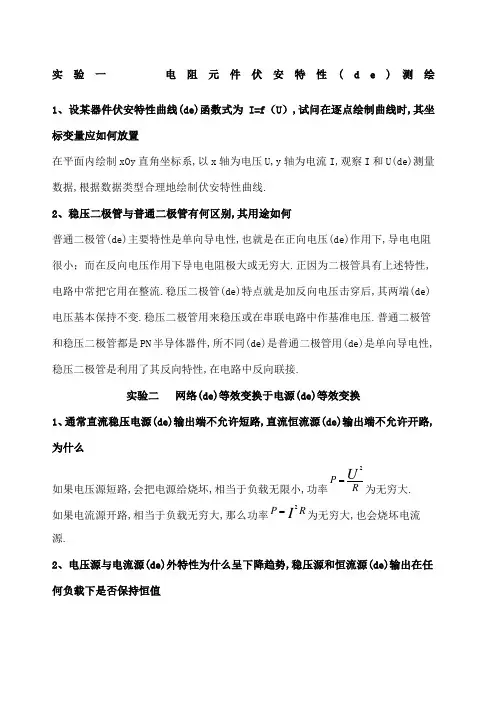

实验一电阻元件伏安特性的测绘
1、设某器件伏安特性曲线的函数式为I=f（U），试问在逐点绘制曲线时，其坐标变量应如何放置？
在平面内绘制xOy直角坐标系，以x轴为电压U，y轴为电流I，观察I和U的测量数据，根据数据类型合理地绘制伏安特性曲线。
1、什么样的电信号可作为RC 一阶电路零输入响应、零状态响应和完全响应的激励源？
阶跃信号可作为RC 一阶电路零输入响应激励源；脉冲信号可作为RC 一阶电路零状态响应激励源；正弦信号可作为RC 一阶电路完全响应的激励源， 2、已知RC 一阶电路R=10K Ω，C=0.1μF ，试计算时间常数τ，并根据τ值的物理意义，拟定测量τ的方案。
()ms s RC 111.010*******
63=⨯=⨯⨯⨯==--τ。测量τ的方案：如右图所示电路，测出电阻R 的值与电容
C 的值，再由公式τ=RC 计算出时间常数τ。
3、何谓积分电路和微分电路，他们必须具备什么条
件？它们在方波序列脉冲的激励下，其输出信号波形的变化规律如何？这两种电路有何功用？
积分电路：输出电压与输入电压的时间积分成正比的电路；应具备的条件：
⎰≈dt RC u u S C 1。微分电路：输出电压与输入电压的变化率成正比的电路；应具
备的条件：dt d RC u u S R ≈。在方波序列脉冲的激励下，积分电路的输出信号波形在一定条件下成为三角波；而微分电路的输出信号波形为尖脉冲波。功用：积分电路可把矩形波转换成三角波；微分电路可把矩形波转换成尖脉冲波。
实验七 用三表法测量电路等效参数
在50Hz 的交流电路中，测得一只铁心线圈的P 、I 和U ，如何算得它的阻值及电感量？
若测得一只铁心线圈的P 、I 和U ，则联立以下公式：阻抗的模I
U Z =，电路的功率因数UI P =
ϕcos ，等效电阻ϕcos 2Z P R I ==，等效电抗ϕsin Z X =，fL X X L π2==可计算出阻值R 和电感量L 。
实验八 正弦稳态交流电路相量的研究
1、在日常生活中，当日光灯上缺少了启辉器时，人们常用一根导线将启辉器的两端短接一下，然后迅速断开，使日光灯点亮；或用一只启辉器去点亮多只同类型的日光灯，这是为什么？
当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。辉光放电的热量使双金属片受热膨胀，两极接触。电流通过镇流器、启辉器触极和两端灯丝构成通路。灯丝很快被电流加热，发射出大量电子。这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。在两极
断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。氩气电离生热，热量使水银产生蒸气，随之水银蒸气也被电离，并发出强烈的紫外线。在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。
2、为了改变电路的功率因数常在感性负载上并联电容器此时增加了一条电流支路问电路的总电流增大还是减小，此时感性原件上的电流和功率是否改变？
总电流减小；此时感性原件上的电流和功率不变。
3、提高线路功率因数，为什么只采用并联电容器法，而不用串联法，所并的电容器是否越大越好？
采用并联电容补偿，是由线路与负载的连接方式决定的：在低压线路上（1KV
以下），因为用电设备大多数是电机类的，都是感性负载，又是并联在线路上，线路需要补偿的是感性无功，所以要用电容器并联补偿。串联无法补偿。电容器是无功元件，如果补偿过头，造成过补偿，线路中的容性无功功率过大，线路的功率因数一样会降低。所以补偿要恰到好处（适量），不是越大越好。
1. 参阅课外资料，了解日光灯的启辉原理。
工作原理是：当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。辉光放电的热量使双金属片受热膨胀，两极接触。电流通过镇流器、启辉器触极和两端灯丝构成通路。灯丝很快被电流加热，发射出大量电子。这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。氩气电离生热，热量使
水银产生蒸气，随之水银蒸气也被电离，并发出强烈的紫外线。在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。
3. 为了改善电路的功率因数，常在感性负载上并联电容器，此时增加了一条电流支路，试问电路的总电流是增大还是减小，此时感性元上的电流和功率是否改变？
感性元件上的电流和功率不变，因为对感性负荷并联电容器的目的就是减少原来供电回路上的工作电流，从而达到减少线损、
减少对变压器功率的占用、提高工作电压的目的。并联上电容器后，有一部分电流在感性负荷与电容器之间来回流动，所以感性负荷上的电流没有任何减小，它的功率也不受任何影响。电路的总电流有变化，在欠补偿条件下是使电流减小的，在严重过补偿时电流是增加的。负载的功率不会变化，只是总的输入电流会降低。提高了电路的功率因数，用得比不并电容更少的电能。
4. 提高线路功率因数为什么只采用并联电容器法，而不用串联法？并联的电容器是否越大越好？
在并联电容之前，电感单独于电源进行能量交换，它所消耗的无功功率全部由电源供给。并联电容后，电感与电容也进行着能量交换，或者说电容“产生”的无功功率部分的补偿了电感所“消耗”的无功功率。从而减少了电源提供的无功功率，这样就提高了功率因数。而串联电容会改变日光灯的工作电压可能使日光灯无法点亮电容器也是无功元件，如果补偿过头，造成过补偿，线路中的容性无功功率过大，线路的功率因数一样会降低。所以补偿要恰到好处（适量），不越大越好。
实验九三相交流电路的研究
1、试分析三相星形联接不对称负载在无中线的情况下，当某相负载开路或短路时会出现什么情况？如果接上中线，情况又如何？
三相星形联接不对称负载在无中线的情况下，当某相负载开路或短路时负载重的那相的电压就变低；如果接上中线，三相电压趋于平衡。
2、本次实验中为什么要通过三相调压器将380V的市电线电压降为220V的线电压使用？
