斜齿圆柱齿轮传动受力分析

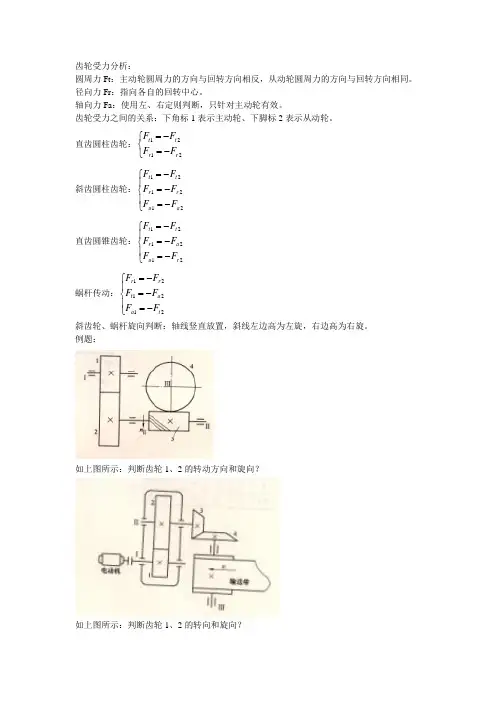

齿轮受力分析：
圆周力Ft ：主动轮圆周力的方向与回转方向相反，从动轮圆周力的方向与回转方向相同。

径向力Fr ：指向各自的回转中心。

轴向力Fa ：使用左、右定则判断，只针对主动轮有效。

齿轮受力之间的关系：下角标1表示主动轮、下脚标2表示从动轮。

直齿圆柱齿轮：⎩⎨⎧-=-=2
121r r t t F F F F
斜齿圆柱齿轮：⎪⎩⎪⎨⎧-=-=-=21
2121a a r r t t F F F F F F
直齿圆锥齿轮：⎪⎩⎪⎨⎧-=-=-=21
2121r a a r t t F F F F F F
蜗杆传动：⎪⎩⎪⎨⎧-=-=-=212121t a a t r r F F F F F F
斜齿轮、蜗杆旋向判断：轴线竖直放置，斜线左边高为左旋，右边高为右旋。

例题：
如上图所示：判断齿轮1、2
的转动方向和旋向？
如上图所示：判断齿轮1、2的转向和旋向？
提示：①判断时根据轴向力的方向进行判断，同一根轴上的两个齿轮（包括斜齿轮、锥齿轮、蜗杆）所受轴向力大小相等，方向相反。

②注意齿轮之间作用力与反作用力，特别是直齿圆锥齿轮和蜗杆传动中的作用力与反作用力。

直齿圆柱齿轮与斜齿圆柱齿轮传动特点一、引言齿轮传动是机械传动中常用的一种形式，可以将输入的旋转运动转化为输出的旋转运动，具有传递大扭矩、高效率、稳定性好等特点。

直齿圆柱齿轮和斜齿圆柱齿轮是两种常见的齿轮传动形式，本文将从传动特点方面进行比较和分析。

二、直齿圆柱齿轮传动特点1. 传动精度低直齿圆柱齿轮的主要缺陷是其传动精度低。

由于直齿圆柱齿轮的啮合面积小，容易产生啮合误差和摩擦损失，导致传动精度下降。

2. 噪声大直齿圆柱齿轮在工作时会产生较大噪声，这是因为它们的啮合面积小、啮合时冲击力大以及表面质量差等因素导致的。

3. 适用范围窄由于其缺陷较多，直齿圆柱齿轮只适用于低速、中小功率和非精密传动等场合，而在高速、高精度和大功率传动中很少使用。

三、斜齿圆柱齿轮传动特点1. 传动精度高斜齿圆柱齿轮的主要优点是其传动精度高。

由于斜齿圆柱齿轮的啮合面积大，啮合时冲击力小，因此能够保证较高的传动精度。

2. 噪声小相对于直齿圆柱齿轮，斜齿圆柱齿轮在工作时产生的噪声较小。

这是因为它们的啮合面积大、啮合时冲击力小以及表面质量好等因素导致的。

3. 适用范围广由于其优点较多，斜齿圆柱齿轮适用范围广泛。

它们可以用于高速、高精度和大功率传动等场合，并且在各种机器中都有广泛应用。

四、比较分析从上述分析可以看出，直齿圆柱齿轮和斜齿圆柱齿轮各有优缺点。

直齿圆柱齿轮传动精度低、噪声大、适用范围窄，但成本较低；而斜齿圆柱齿轮传动精度高、噪声小、适用范围广，但成本较高。

因此，在具体应用中需要根据实际情况选择合适的齿轮传动形式。

五、结论综上所述，直齿圆柱齿轮和斜齿圆柱齿轮都是常见的齿轮传动形式。

它们各有优缺点，在具体应用中需要根据实际情况选择合适的传动形式。

同时，随着科技的不断进步和发展，新型的高效、高精度的齿轮传动形式也在不断涌现，并且得到了广泛应用。

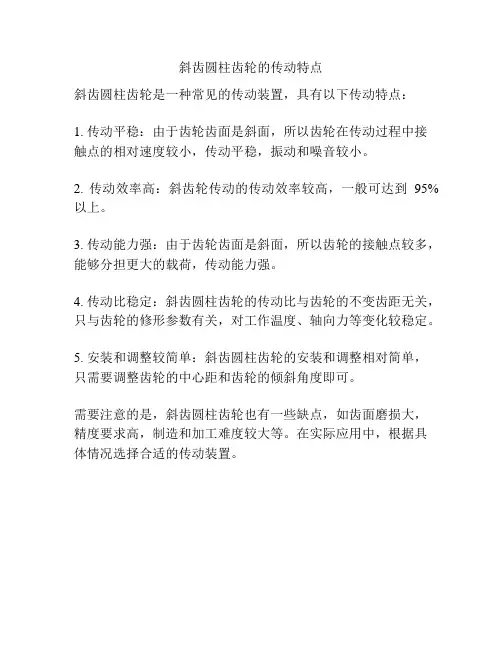

斜齿圆柱齿轮的传动特点
斜齿圆柱齿轮是一种常见的传动装置，具有以下传动特点：
1. 传动平稳：由于齿轮齿面是斜面，所以齿轮在传动过程中接触点的相对速度较小，传动平稳，振动和噪音较小。

2. 传动效率高：斜齿轮传动的传动效率较高，一般可达到95%以上。

3. 传动能力强：由于齿轮齿面是斜面，所以齿轮的接触点较多，能够分担更大的载荷，传动能力强。

4. 传动比稳定：斜齿圆柱齿轮的传动比与齿轮的不变齿距无关，只与齿轮的修形参数有关，对工作温度、轴向力等变化较稳定。

5. 安装和调整较简单：斜齿圆柱齿轮的安装和调整相对简单，只需要调整齿轮的中心距和齿轮的倾斜角度即可。

需要注意的是，斜齿圆柱齿轮也有一些缺点，如齿面磨损大，精度要求高，制造和加工难度较大等。

在实际应用中，根据具体情况选择合适的传动装置。
