巴特沃斯滤波器截止频率计算

离散系统的截止频率计算离散系统的截止频率是指信号通过系统时，系统对信号的幅频特性出现明显的削弱或失真的频率点。

在离散系统中，截止频率可以通过不同的方法进行计算，包括基于巴特沃斯滤波器的截止频率计算、基于幅频特性图的截止频率计算、基于数字滤波器的截止频率计算等。

本文将介绍这些计算截止频率的方法，并给出具体的数学推导过程。

巴特沃斯滤波器是一种常见的滤波器类型，它的特点是幅度响应在通带内近似为平坦，而在截止频率附近发生明显衰减。

根据巴特沃斯滤波器的截止频率计算公式，可以得到截止频率的近似计算公式。

对于巴特沃斯低通滤波器，其幅度响应近似为：H(jω)=1/(1+(ω/ωc)^2N)^0.5其中ω为频率，ωc为截止频率，N为滤波器的阶数。

当幅度响应下降到1/√2倍时，频率ω等于截止频率ωc，即：1/(1+(ωc/ωc)^2N)^0.5=1/√2根据上述等式，可以解出截止频率ωc与滤波器阶数N之间的关系，从而得到截止频率的计算公式。

幅频特性图是一种用于描述系统频率响应的图形，其中横坐标为频率，纵坐标为幅度。

通过观察幅频特性图，可以直观地得到系统的截止频率。

对于连续时间的系统，可以通过绘制系统的幅频特性曲线来确定截止频率。

在幅频特性图上，截止频率对应的幅度为输入信号幅度的1/√2倍。

因此，可以通过观察幅频特性图的曲线，找到对应幅度为输入信号幅度的1/√2倍的频率，即可得到截止频率。

对于离散时间的系统，也可以绘制幅频特性图来确定截止频率。

在离散系统中，频率是离散的，通常以单位样本周期为单位。

通过绘制离散系统的幅频特性图，找到幅度为输入信号幅度的1/√2倍的频率所对应的样本周期数，即可得到截止频率。

数字滤波器是一种离散时间系统，可以用于对信号进行滤波处理。

对于数字滤波器，可以通过计算其差分方程的解析表达式，来确定截止频率。

差分方程是描述数字滤波器输入输出关系的一种数学表达方式。

通过对差分方程进行变换和化简，可以得到数字滤波器的传输函数。

6.2 教材第六章习题解答1. 设计一个巴特沃斯低通滤波器，要求通带截止频率6p f kHz =，通带最大衰减3p a dB =，阻带截止频率12s f kHz =，阻带最小衰减3s a dB =。

求出滤波器归一化传输函数()a H p 以及实际的()a H s 。

解：（1）求阶数N 。

lg lg sp spk N λ=-0.10.30.1 2.51011010.0562101101p s asp a k --==≈--332121022610s sp p πλπΩ⨯⨯===Ω⨯⨯将sp k 和sp λ值代入N 的计算公式得lg 0.05624.15lg 2N =-=所以取N=5（实际应用中，根据具体要求，也可能取N=4，指标稍微差一点，但阶数低一阶，使系统实现电路得到简化。

） （2）求归一化系统函数()a H p ，由阶数N=5直接查表得到5阶巴特沃斯归一化低通滤波器系统函数()a H p 为54321() 3.2361 5.2361 5.2361 3.23611a H p p p p p p =+++++或 221()(0.6181)( 1.6181)(1)a H p p p p p p =+++++ 当然，也可以按（6.12）式计算出极点:121()22,0,1,2,3,4k j Nk p ek π++==按（6.11）式写出()a H p 表达式41()()a k k H p p p ==-代入k p 值并进行分母展开得到与查表相同的结果。

（3）去归一化（即LP-LP 频率变换），由归一化系统函数()a H p 得到实际滤波器系统函数()a H s 。

由于本题中3p a dB =，即32610/c p rad s πΩ=Ω=⨯⨯，因此()()a a cH s H p s p ==Ω5542332453.2361 5.2361 5.2361 3.2361c c c cc cs s ss s Ω=+Ω+Ω+Ω+Ω+Ω对分母因式形式，则有()()a a cH s H p s p ==Ω52222(0.6180)( 1.6180)()c c c c cc s s s s s Ω=+Ω-Ω+Ω-Ω+Ω如上结果中，c Ω的值未代入相乘，这样使读者能清楚地看到去归一化后，3dB 截止频率对归一化系统函数的改变作用。

巴特沃斯低通滤波器传递函数一、引言巴特沃斯滤波器是一种常见的滤波器，它可以用于信号处理、图像处理等领域。

其中，低通滤波器是最基本的一种。

本文将详细介绍巴特沃斯低通滤波器传递函数的计算方法。

二、巴特沃斯低通滤波器1. 巴特沃斯低通滤波器概述巴特沃斯低通滤波器是一种对频率响应有要求的低通滤波器，其传递函数为：H(s) = 1 / (1 + (s/wc)^2n)^0.5其中，s为Laplace变换中的复频率变量，wc为截止频率，n为阶数。

2. 巴特沃斯低通滤波器传递函数推导（1）将传递函数H(s)转化为标准形式：H(s) = 1 / (1 + (s/wc)^2n)^0.5= 1 / [(s/wc)^2n + 1]^0.5= 1 / [(s^2n + wc^2n) / wc^2n]^0.5= wc^n / [(s^2n + wc^2n)^0.5]（2）将复平面上的频率变量s转化为极坐标形式：s = σ + jω= r * e^(jθ)其中，σ为实部，ω为虚部，r为模值，θ为相位角。

（3）将传递函数H(s)中的s用极坐标表示：H(s) = wc^n / [(s^2n + wc^2n)^0.5]= wc^n / [(r^2n * e^(j2nθ) + wc^2n)^0.5]（4）将传递函数H(s)中的分母进行有理化：H(s) = wc^n / [(r^2n * e^(j2nθ) + wc^2n)^0.5] = wc^n * (r^2n * e^(j2nθ) - wc^2n)^-0.5（5）将传递函数H(s)中的极坐标形式转化为直角坐标形式：H(s) = wc^n * cos(nθ) - jwc^n * sin(nθ)----------------------------------(r^2n - wc^2n)^0.5（6）根据频率响应要求，令模值等于1时的频率为截止频率wc，则有：1 = |H(jwc)| = wc^n / (wc^2n - wc^2n)^0.5=> 1 = (wc/wc)^n=> n = 1 / [ln(1/√R)] / [ln(tan(π/4 + fc/fs/2))]其中，R为通带最大衰减，fc为通带截止频率，fs为采样频率。

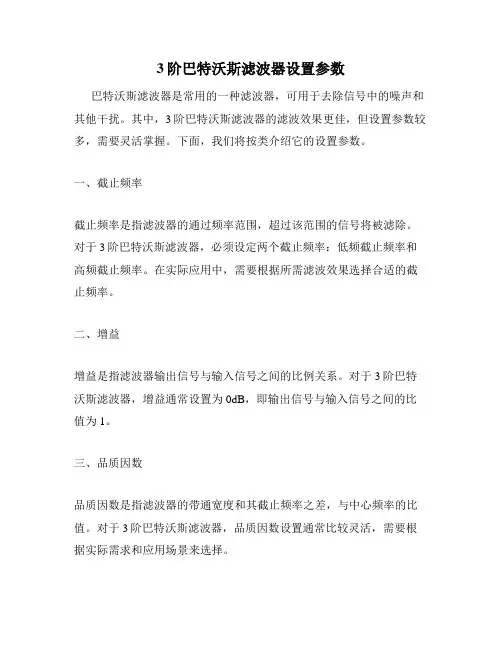

3阶巴特沃斯滤波器设置参数
巴特沃斯滤波器是常用的一种滤波器，可用于去除信号中的噪声和其他干扰。

其中，3阶巴特沃斯滤波器的滤波效果更佳，但设置参数较多，需要灵活掌握。

下面，我们将按类介绍它的设置参数。

一、截止频率
截止频率是指滤波器的通过频率范围，超过该范围的信号将被滤除。

对于3阶巴特沃斯滤波器，必须设定两个截止频率：低频截止频率和高频截止频率。

在实际应用中，需要根据所需滤波效果选择合适的截止频率。

二、增益
增益是指滤波器输出信号与输入信号之间的比例关系。

对于3阶巴特沃斯滤波器，增益通常设置为0dB，即输出信号与输入信号之间的比值为1。

三、品质因数
品质因数是指滤波器的带通宽度和其截止频率之差，与中心频率的比值。

对于3阶巴特沃斯滤波器，品质因数设置通常比较灵活，需要根据实际需求和应用场景来选择。

四、极点数
极点是指滤波器传递函数的根，极点数决定了滤波器的阶数。

对于3阶巴特沃斯滤波器，通常设置为3个极点。

五、相位
相位是指信号通过滤波器后所产生的相对时间延迟。

对于3阶巴特沃斯滤波器，相位通常设置为0度，即信号经过滤波器后不发生相位变化。

总之，3阶巴特沃斯滤波器的设置参数较为复杂，需要根据实际需求和应用场景来进行选择。

在实际应用中，需要对滤波器参数进行优化和调整，以获得更好的滤波效果和减少误差，为工程实践和科研实验提供更准确的数据。

巴特沃斯滤波器原理巴特沃斯滤波器是一种常用的信号处理滤波器，它在信号处理领域有着广泛的应用。

巴特沃斯滤波器的原理是基于巴特沃斯函数而来的，它可以对信号进行低通滤波和高通滤波，从而实现对信号频率的调节和控制。

本文将详细介绍巴特沃斯滤波器的原理和工作方式。

巴特沃斯滤波器的原理基于巴特沃斯函数，该函数可以描述滤波器的频率响应特性。

巴特沃斯函数的形式为：H(ω) = 1 / [1 + (ω/ωc)^(2n)]其中，H(ω)表示频率响应，ω表示频率，ωc表示截止频率，n表示阶数。

从上式可以看出，巴特沃斯函数随着频率的增加而逐渐减小，当频率达到截止频率时，频率响应将下降至-3dB。

这就是巴特沃斯滤波器的频率特性，它可以实现对不同频率信号的滤波处理。

在实际应用中，巴特沃斯滤波器可以分为低通滤波器和高通滤波器两种类型。

低通滤波器可以通过调节截止频率来滤除高频信号，保留低频信号；而高通滤波器则可以滤除低频信号，保留高频信号。

这种灵活的频率调节方式使得巴特沃斯滤波器在信号处理中有着广泛的应用。

巴特沃斯滤波器的工作方式是通过电路中的电容和电感元件来实现的。

在低通滤波器中，电容和电感元件会形成一个低通滤波的电路，从而实现对高频信号的滤除；而在高通滤波器中，电容和电感元件会形成一个高通滤波的电路，从而实现对低频信号的滤除。

通过合理选择电容和电感的数值，可以实现对不同频率信号的滤波处理。

除了频率响应特性外，巴特沃斯滤波器还具有良好的群延迟特性。

群延迟是指滤波器对不同频率信号的传输延迟，巴特沃斯滤波器的群延迟特性较为平坦，可以保持信号的相位特性，不会引起信号失真。

总的来说，巴特沃斯滤波器是一种常用的信号处理滤波器，它基于巴特沃斯函数的频率响应特性，可以实现对不同频率信号的滤波处理。

通过合理选择截止频率和阶数，可以实现对信号频率的精确控制。

同时，巴特沃斯滤波器还具有良好的群延迟特性，可以保持信号的相位特性，不会引起信号失真。

因此，在实际应用中，巴特沃斯滤波器有着广泛的应用前景。

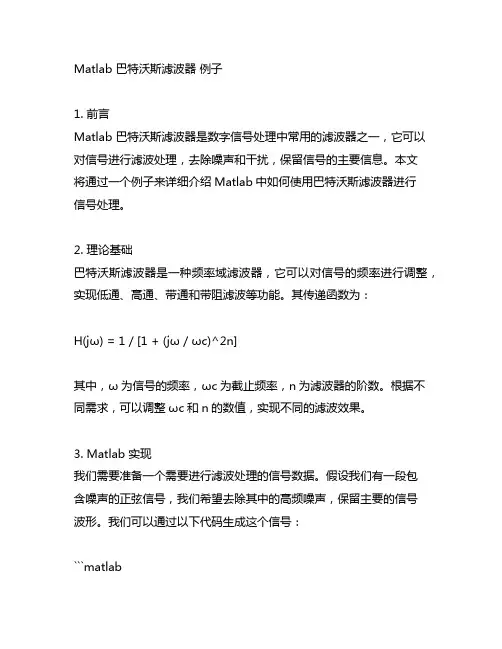

Matlab 巴特沃斯滤波器例子1. 前言Matlab 巴特沃斯滤波器是数字信号处理中常用的滤波器之一，它可以对信号进行滤波处理，去除噪声和干扰，保留信号的主要信息。

本文将通过一个例子来详细介绍Matlab中如何使用巴特沃斯滤波器进行信号处理。

2. 理论基础巴特沃斯滤波器是一种频率域滤波器，它可以对信号的频率进行调整，实现低通、高通、带通和带阻滤波等功能。

其传递函数为：H(jω) = 1 / [1 + (jω / ωc)^2n]其中，ω为信号的频率，ωc为截止频率，n为滤波器的阶数。

根据不同需求，可以调整ωc和n的数值，实现不同的滤波效果。

3. Matlab 实现我们需要准备一个需要进行滤波处理的信号数据。

假设我们有一段包含噪声的正弦信号，我们希望去除其中的高频噪声，保留主要的信号波形。

我们可以通过以下代码生成这个信号：```matlabfs = 1000; 采样频率t = 0:1/fs:1-1/fs; 时间范围f1 = 50; 信号频率f2 = 200; 噪声频率A = 1; 信号幅值s = A*sin(2*pi*f1*t) + 0.5*sin(2*pi*f2*t); 生成信号```我们可以使用巴特沃斯滤波器对这段信号进行滤波处理。

假设我们希望设计一个10阶的带阻滤波器，截止频率为100Hz和300Hz。

我们可以通过以下代码实现：```matlabWn = [100 300]/(fs/2); 截止频率[b, a] = butter(10, Wn, 'stop'); 设计滤波器s_filtered = filtfilt(b, a, s); 滤波处理```我们可以将原始信号和滤波后的信号进行对比，查看滤波效果。

通过绘制波形图和频谱图，我们可以直观地观察到滤波效果，并验证滤波器设计的准确性。

4. 总结通过本文的介绍和实例演示，读者可以清楚地了解Matlab中巴特沃斯滤波器的使用方法和技巧。

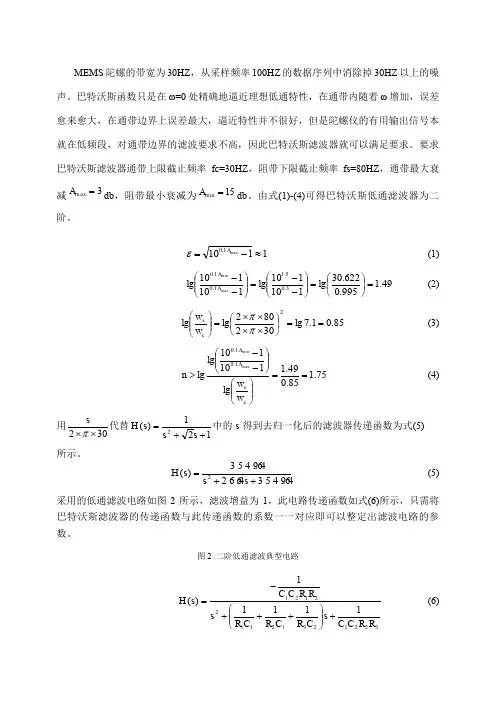

MEMS 陀螺的带宽为30HZ ，从采样频率100HZ 的数据序列中消除掉30HZ 以上的噪声。

巴特沃斯函数只是在ω=0处精确地逼近理想低通特性，在通带内随着ω增加，误差愈来愈大，在通带边界上误差最大，逼近特性并不很好，但是陀螺仪的有用输出信号本就在低频段，对通带边界的滤波要求不高，因此巴特沃斯滤波器就可以满足要求。

要求巴特沃斯滤波器通带上限截止频率fc=30HZ ，阻带下限截止频率fs=80HZ ，通带最大衰减3max =A db ，阻带最小衰减为15min =A db 。

由式(1)-(4)可得巴特沃斯低通滤波器为二阶。

1110max 1.0≈-=A ε (1)49.1995.0622.30lg 110110lg 110110lg 3.05.11.01.0max min =⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛--=⎪⎪⎭⎫ ⎝⎛--A A (2) 85.01.7lg 302802lg lg 2==⎪⎭⎫ ⎝⎛⨯⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛ππc s w w (3)75.185.049.1lg 110110lg lg max min 1.01.0==⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛-->c s A A w w n (4) 用302⨯⨯πs 代替121)(2++=s s s H 中的s 得到去归一化后的滤波器传递函数为式(5)所示。

6.354944.2666.35494)(2++=s s s H (5) 采用的低通滤波电路如图2所示，滤波增益为1，此电路传递函数如式(6)所示，只需将巴特沃斯滤波器的传递函数与此传递函数的系数一一对应即可以整定出滤波电路的参数。

图2 二阶低通滤波典型电路32212312112212111111)(R R C C s C R C R C R s R R C C s H +⎪⎪⎭⎫ ⎝⎛+++-= (6)式(5)与式(6)对比可得：6.3549411221=R R C C (7) 4.266111231211=++C R C R C R (8) 6.3549413221=R R C C (9) 令C 1=0.1uf ，R 2=R 1= R 3，解得R 2=R 1= R 3=6.6K ，C 2=0.6uf ，至此巴特沃斯滤波器构造完成。

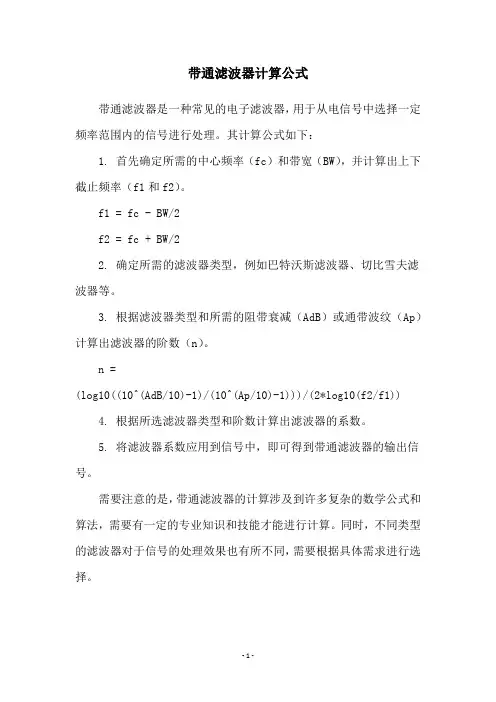

带通滤波器计算公式
带通滤波器是一种常见的电子滤波器，用于从电信号中选择一定频率范围内的信号进行处理。

其计算公式如下：
1. 首先确定所需的中心频率（fc）和带宽（BW），并计算出上下截止频率（f1和f2）。

f1 = fc - BW/2
f2 = fc + BW/2
2. 确定所需的滤波器类型，例如巴特沃斯滤波器、切比雪夫滤波器等。

3. 根据滤波器类型和所需的阻带衰减（AdB）或通带波纹（Ap）计算出滤波器的阶数（n）。

n =
(log10((10^(AdB/10)-1)/(10^(Ap/10)-1)))/(2*log10(f2/f1))
4. 根据所选滤波器类型和阶数计算出滤波器的系数。

5. 将滤波器系数应用到信号中，即可得到带通滤波器的输出信号。

需要注意的是，带通滤波器的计算涉及到许多复杂的数学公式和算法，需要有一定的专业知识和技能才能进行计算。

同时，不同类型的滤波器对于信号的处理效果也有所不同，需要根据具体需求进行选择。

- 1 -。

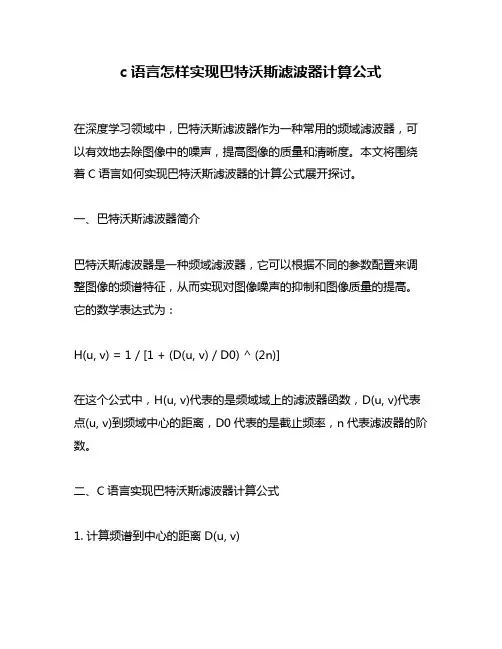

c语言怎样实现巴特沃斯滤波器计算公式在深度学习领域中，巴特沃斯滤波器作为一种常用的频域滤波器，可以有效地去除图像中的噪声，提高图像的质量和清晰度。

本文将围绕着C语言如何实现巴特沃斯滤波器的计算公式展开探讨。

一、巴特沃斯滤波器简介巴特沃斯滤波器是一种频域滤波器，它可以根据不同的参数配置来调整图像的频谱特征，从而实现对图像噪声的抑制和图像质量的提高。

它的数学表达式为：H(u, v) = 1 / [1 + (D(u, v) / D0) ^ (2n)]在这个公式中，H(u, v)代表的是频域域上的滤波器函数，D(u, v)代表点(u, v)到频域中心的距离，D0代表的是截止频率，n代表滤波器的阶数。

二、C语言实现巴特沃斯滤波器计算公式1. 计算频谱到中心的距离D(u, v)在C语言中，我们首先需要计算每个频率点到频域中心的距离D(u, v)，这可以通过傅立叶变换的性质来实现。

我们可以使用以下代码来计算频谱到中心的距离：```cfloat D_uv(int u, int v, int M, int N) {float duv;duv = sqrt((u - M / 2) * (u - M / 2) + (v - N / 2) * (v - N / 2));return duv;}```在这个代码中，我们传入了频率点的坐标(u, v)以及图像的大小M和N，然后通过欧式距禮的计算得到了频率点到频域中心的距离。

2. 实现巴特沃斯滤波器函数H(u, v)的计算接下来，我们可以根据已经计算出来的频谱到中心的距离D(u, v)以及截止频率D0和滤波器的阶数n来计算滤波器函数H(u, v)。

以下是C语言中的实现代码：```cfloat butterworth_filter(int u, int v, int M, int N, float D0, int n) {float duv = D_uv(u, v, M, N);return 1 / (1 + pow(duv / D0, 2 * n));}```在这段代码中，我们使用了之前计算出来的频谱到中心的距离D(u, v)，并结合截止频率D0和滤波器的阶数n，最终得到了滤波器函数H(u, v)的值。

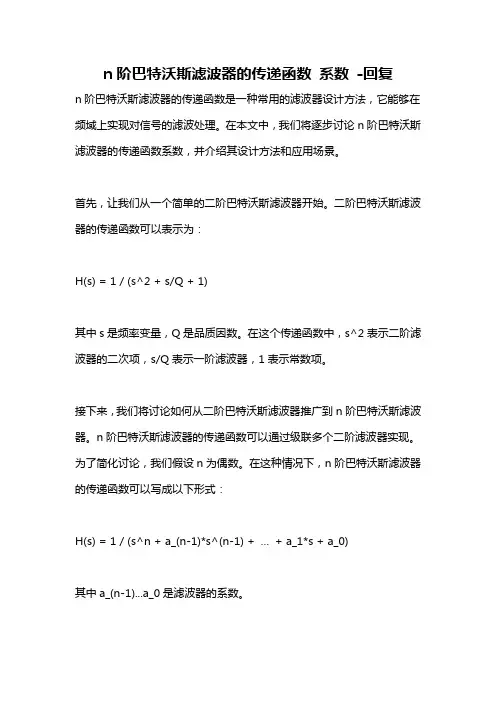

n阶巴特沃斯滤波器的传递函数系数-回复n阶巴特沃斯滤波器的传递函数是一种常用的滤波器设计方法，它能够在频域上实现对信号的滤波处理。

在本文中，我们将逐步讨论n阶巴特沃斯滤波器的传递函数系数，并介绍其设计方法和应用场景。

首先，让我们从一个简单的二阶巴特沃斯滤波器开始。

二阶巴特沃斯滤波器的传递函数可以表示为：H(s) = 1 / (s^2 + s/Q + 1)其中s是频率变量，Q是品质因数。

在这个传递函数中，s^2表示二阶滤波器的二次项，s/Q表示一阶滤波器，1表示常数项。

接下来，我们将讨论如何从二阶巴特沃斯滤波器推广到n阶巴特沃斯滤波器。

n阶巴特沃斯滤波器的传递函数可以通过级联多个二阶滤波器实现。

为了简化讨论，我们假设n为偶数。

在这种情况下，n阶巴特沃斯滤波器的传递函数可以写成以下形式：H(s) = 1 / (s^n + a_(n-1)*s^(n-1) + …+ a_1*s + a_0)其中a_(n-1)...a_0是滤波器的系数。

接下来，我们将介绍如何计算n阶巴特沃斯滤波器的系数。

首先，我们需要确定滤波器的截止频率和品质因数。

截止频率是指滤波器开始对信号进行滤波的频率。

品质因数是一个调节滤波器带宽和陡度的参数。

为了计算巴特沃斯滤波器的系数，我们需要使用巴特沃斯递归公式。

这个公式使用了极点位置来确定滤波器的特性。

对于n阶巴特沃斯滤波器，极点位置可以通过以下公式计算：p_k = R * exp(j * ((2k + n - 1) * π)/(2n))其中k为极点的序号，R为极点的半径。

接下来，我们可以使用极点位置来计算滤波器的系数。

具体地，我们可以使用以下公式计算滤波器的系数：a_(n-1) = 0a_(n-2) = n * Ra_(n-3) = n * (n-1) * R^2...a_0 = R^n其中R为极点的半径。

通过以上计算，我们可以得到n阶巴特沃斯滤波器的传递函数系数。

这些系数可以用于设计和实现巴特沃斯滤波器。

巴特沃斯滤波器的分析与实现巴特沃斯滤波器网上没有提供现成的电路和具体参数，此处本文给出几种类型的巴特沃斯滤波器，并给出了参数计算分析。

1、巴特沃斯低通滤波器的定义：巴特沃斯低通滤波器可用如下振幅的平方对频率的公式表示:其中, n = 滤波器的阶数ωc=截止频率 =振幅下降为 -3分贝时的频率ωp= 通频带边缘频率1/(1 + ε2) = |H(ω)|2在通频带边缘的数值.2、巴特沃斯滤波器的实现一些常见资料的滤波器的错误有些资料上给出的二阶巴特沃斯滤波器电路图为：图中红线部分为放大电路，其实滤波器为2阶RC滤波器。

其传递函数为：H（s）=11+s R1C1+R1C2+R2C2+s R1R2C1C2下面证明此滤波器不可能为二阶巴特沃斯滤波器：滤波器幅频传递函数为：|H(jw)|=|11+jw(R1C1+R1C2+R2C2)−w2R1C1R2C2| =11+w若滤波器是巴特沃斯滤波器，则((R1C1+R1C2+R2C2)2−2R1R2C1C2要为0 。

因为(R1C1+R1C2+R2C2)2−2R1R2C1C2始终大于零（R1R2C1C2不取零值，C1或C2为零时为1阶RC滤波器，此时为巴特沃斯滤波器），所以不论R1R2C1C2取何值，都不是二阶巴特沃斯滤波器二阶巴特沃斯滤波器的实现方法本文列举了2种2阶巴特沃斯滤波器的实现方法，并给出了滤波器是巴特沃斯滤波器的参数。

以下详述：方法1：RC压控电压源滤波器传递函数为：H（s）=11+s(R1C1+R1C2+R2C2-A*R1C1)+s2R1R2C1C2（A为放大倍数）下面证明此滤波器在一定情况下可成为为二阶巴特沃斯滤波器：情况1：滤波器幅频传递函数为：|H(jw)|=|A1+jw(R1C1+R1C2+R2C2−A∗R1C1)−w R1C1R2C2| =A若滤波器是巴特沃斯滤波器，则((R1C1+R1C2+R2C2−A∗R1C1)2−2R1R2C1C2要为0 。

滤波器参数设计方案说明一、设计指标1、滤波器函数类型：巴特沃斯、契比雪夫2、滤波器类型：低通、高通、带通3、中心频率或截至频率范围：1Hz～140kHz4、滤波器阶数：4阶5、输入信号范围：最大幅值4Vpp，最小幅值mV级6、输入信号：正弦波（0～40MHz）、方波（0～1MHz,默认占空比50%）两种，幅度可通过电位器调节7、输出信号：两级程控放大（0～96dB），一级程控衰减（0～48dB）二、设计中使用的公式及数据表2.1 中心频率及Q值计算公式'C)C=Q为各阶巴特沃斯和契c B C比雪夫对应的归一化系数；为带通滤波器的中心频率，BW为带通滤波器的带宽，Q’为带（2）Ω0通滤波器的品质因数。

表2.2 各阶滤波器二阶滤波器节B、C表注：契比雪夫滤波器的各阶系数是在通带波纹为0.1dB下求得。

表2.3 4阶滤波器设计参数表（采用归一化频率）注：（1）表中给出的巴特沃斯和契比雪夫滤波器系数均为4阶滤波器； （2）契比雪夫滤波器的通带波纹为0.1dB ，两种滤波器的带通模式下为'0/(Hz)5BP Q f BW ==时的参数，BW 为带通滤波器的带宽，Q ´为带通滤波器的品质因数。

三、低通滤波器设计 1、截止频率及Q 值计算由文献《有源滤波器精确设计手册》可以查得四阶巴特沃斯和契比雪夫滤波器各二阶节的B 、C 值，见表2.2。

根据表2.1，计算得到四阶巴特沃斯和契比雪夫滤波器各二阶滤波器节的Q 值，如表2.3，我们重新整理成表3.1。

表3.1 四阶低通滤波器各二阶滤波器节的Q 值和归一化频率2、0/clk f f 、Ｑ和工作模式编程参数的确定f clk /f 0编程参数的确定有两种方法：（1）固定f clk /f 0比值，即无需改变频率比的N F 编程值，通过改变时钟频率f clk 对应改变中心频率（截止频率）f 0值。

也即根据输入中心频率（截止频率）f 0计算得到时钟频率f clk 。

巴特沃斯低通滤波器公式巴特沃斯低通滤波器设计原理
巴特沃斯低通滤波器可用如下振幅的平方对频率的公式表示：其中, = 滤波器的阶数= 截止频率= 振幅下降为-3分贝时的频率=通频带边缘频率在通频带边缘的数值。

关于“巴特沃斯低通滤波器公式巴特沃斯低通滤波器设计原理”的详细说明。

1.巴特沃斯低通滤波器公式
巴特沃斯低通滤波器可用如下振幅的平方对频率的公式表示：
其中, = 滤波器的阶数= 截止频率= 振幅下降为-3分贝时的频率=通频带边缘频率在通频带边缘的数值。

2.巴特沃斯低通滤波器设计原理
巴特沃斯型低通滤波器在现代设计方法设计的滤波器中，是最为有名的滤波器，由于它设计简单，性能方面又没有明显的缺点，又因它对构成滤波器的元件Q值较低，因而易于制作且达到设计性能，因而得到了广泛应用。

其中，巴特沃斯滤波器的特点是通频带的频率响应曲线最平滑。

滤波器的截止频率的变换是通过先求出待设计滤波器的截止频率与基准滤波器的截止频率的比值M，再用这个M去除滤波器中的所有元件值来实现的，其计算公式如下：M=待设计滤波器的截止频率/基准滤波器的截止频率。

滤波器的特征阻抗的变换是通过先求出待设计滤波器的特征阻抗与基准滤波器的特征阻抗的比值K，再用这个K去乘基准滤波器中的所有电感元件值和用这个K去除基准滤波器中的
所有电容元件值来实现的。

巴特沃斯滤波器基本原理及相关参数计算
1.计算阻抗：巴特沃斯滤波器的阻抗是通过选择合适的电容和电感参数来实现的。

一般而言，阻抗选择的范围是电感的20到80倍。

2.计算频率：频率是巴特沃斯滤波器的一个重要参数，它决定了滤波器的截止频率。

截止频率是指信号在该频率以下通过滤波器的能量减少到原信号能量的一半。

截止频率的计算通常使用公式f=1/(2π√(LC))，其中f为截止频率，L为电感，C为电容。

3.计算滤波器阶数：滤波器的阶数指的是滤波器的衰减率，也是滤波器的陡峭度。

阶数越高，滤波器的陡峭度越大。

常用的巴特沃斯滤波器阶数为2，也可以选择4,6等阶数。

计算巴特沃斯滤波器的参数需要根据具体的需求来确定。

不同的应用场合需要不同的截止频率和滤波器阶数，因此需要进行实际的需求分析和设计。

同时，需要注意巴特沃斯滤波器的频率响应特性和阻抗匹配问题，以确保滤波器能够正常工作并达到设计要求。

总结起来，巴特沃斯滤波器是一种重要的滤波器，它具有较陡的衰减率和较小的波形变化幅度。

通过选择合适的阻抗、频率和阶数等参数，可以实现不同的截止频率和滤波范围。

在应用中需要根据具体需求进行参数计算和设计，以达到预期的滤波效果。

巴特沃斯滤波器参数计算概述及解释说明1. 引言1.1 概述巴特沃斯滤波器是一种常用于信号处理领域的滤波器，通过对信号进行频率域的调整来实现滤波效果。

巴特沃斯滤波器具有理想的平坦通带和陡峭衰减特性，因此在许多应用中得到广泛使用。

1.2 文章结构本文将对巴特沃斯滤波器参数计算进行详细介绍和解释说明。

文章主要分为三个部分：引言、巴特沃斯滤波器参数计算和结论。

其中，巴特沃斯滤波器参数计算部分包含了巴特沃斯滤波器的简介、参数计算方法以及应用举例。

1.3 目的本文旨在提供一个全面而清晰的指南，帮助读者理解和应用巴特沃斯滤波器参数计算的方法。

通过学习本文，读者将能够掌握如何选择适当的参数并正确地计算巴特沃斯滤波器所需的各项参数。

同时，本文还将通过实际案例展示巴特沃斯滤波器在信号处理中的应用，帮助读者更好地理解和运用所学知识。

以上是关于文章“1. 引言”部分的详细内容。

2. 巴特沃斯滤波器参数计算2.1 巴特沃斯滤波器简介巴特沃斯滤波器是一种常用的模拟滤波器，它可以用于信号处理和电路设计中。

它由英国工程师塞奇威克·巴特沃斯于1930年提出，被广泛地应用于各种领域。

巴特沃斯滤波器属于对数频率响应的无限脉冲响应（IIR）滤波器。

它有一个重要的性质，即在通带内具有归一化的最平坦幅度特性。

也就是说，在通带内，巴特沃斯滤波器具有相等的增益增益系数，并且在截止频率附近以最快速度衰减。

2.2 参数计算方法为了实现所需的滤波效果，我们需要正确计算巴特沃斯滤波器的参数。

主要参数包括截止频率、阶数和阻带衰减。

以下是参数计算的基本步骤：1. 确定所需的通带范围和阻带范围。

通带范围是信号中允许通过的频率范围，通常为滤波器响应大于或等于-3 dB 的范围。

阻带范围是信号中被抑制的频率范围。

2. 确定截止频率。

截止频率是巴特沃斯滤波器从通带到阻带的过渡点。

可以根据实际应用需求选择合适的截止频率。

3. 确定阶数。

阶数指滤波器中极点（零点和极点对决定了滤波器的频率响应）的数量。

低通滤波器计算方法一、低通滤波器的基本原理低通滤波器是一种频率选择性滤波器，可将高于一些截止频率的频率成分完全去除，从而实现对低频信号的保留和增强。

其原理基于信号的频域表示，根据信号在频率域中的功率谱分布情况，选择性地通过或抑制不同频率的成分。

二、理想低通滤波器的计算方法理想低通滤波器的频率响应是一个矩形窗口，截止频率以下的频率成分完全通过，截止频率以上的频率成分被完全抑制。

其频率响应函数为：H(ω)=1，0<=，ω，<=ωcH(ω)=0，ω，>ωc其中，H(ω)为频率响应，ω为频率，ωc为截止频率。

理想低通滤波器的计算方法如下：1.确定截止频率ωc。

2.将信号的时域表示进行傅里叶变换，得到信号的频域表示。

3.将频域表示的信号和理想低通滤波器的频率响应相乘。

4.将相乘后的频域信号进行反傅里叶变换，得到滤波后的时域信号。

理想低通滤波器的优点是截止频率处的衰减非常陡峭，但缺点是在截止频率附近存在较大的频率泄漏现象。

三、巴特沃斯低通滤波器的计算方法巴特沃斯低通滤波器是一种优化的低通滤波器，能够在保持截止频率附近的频率特性时，减小频率响应的波动和频率泄漏的现象。

巴特沃斯低通滤波器的计算方法如下：1.确定截止频率ωc和滤波器阶数N。

2. 将截止频率ωc进行归一化处理，即除以采样频率的一半，得到归一化截止频率wc。

3.根据巴特沃斯低通滤波器的特性方程进行频率变换和阻抗匹配，得到归一化的巴特沃斯低通滤波器传递函数：H(s)=1/[(s/ωc)^2N+2^(1-N)]^0.54.将传递函数进行归一化反变换，得到离散巴特沃斯低通滤波器的巴特沃斯系数。

5.将信号的时域表示进行滤波处理，得到滤波后的时域信号。

在计算巴特沃斯低通滤波器的过程中，可以通过改变阶数N的大小来调整滤波器的频率特性，阶数越大，滤波器的衰减越陡峭，但计算复杂度也会增加。

四、总结低通滤波器是一种常用的信号处理工具，可以通过去除高频信号来实现对低频信号的保留和增强。
