测井知识学习(田振磊)

第二章测井层序地层分析第二节层序地层单元及其测井特征一、基本术语：体系域、低位域、海侵域、高位域、陆架边缘体系域等二、体系域1.类型：低位域、海侵域、高位域、陆架边缘体系域2.低位域：陆棚坡折和深水盆地沉积背景、斜坡构造背景、生长断层背景下的低位域组成3.海侵域：以沉积作用缓慢、低砂泥比值，一个或多个退积型准层序组为特征、主要沉积体系类型4.高位域：沉积物供给速率常＞可容空间增加的速率，形成了向盆内进积的一个或多个准层序组，底部以下超面为界，顶部以I型或n型层序界面为界特征；主要沉积体系类型5.陆架边缘体系域：以一个或多个微弱前积到加积准层序组为特征，准层序组朝陆地方向上超到n型层序边界之上，朝盆地方向下超到n层序边界之上。

三、湖平面变化与层序结构1.湖平面变化与体系域2.层序结构类型及特征：一分层序、二分层序、三分层序、四分层序第三节测井地层地层分析方法一、基本术语：基准面、基准面旋回、分形二、一般工作流程1.测井一地震一生物等时地层格架建立2.关键层序界面识别3.研究区测井一地质岩相知识库的建立4.关键井的岩相识别、重建岩相序列5.建立多井关键性剖面6.预测油气分布三、单井测井层序分析方法1.测井资料预处理2.沉积旋回分析：旋回性及旋回级次是沉积岩层重要的固有属性；旋回级次分析：常规测井旋回分析、小波分析和地层累积方法等3.沉积间断点识别：地层倾角测井--累计倾角交会图法、地层倾角测井-- 累积水平位移交汇图法、地层倾角测井--倾角矢量图法、自然电位和视电阻率组合法、声波时差响应法等四、米氏周期分析及分形研究五、沉积层序的分形特征研究1.分形的概念2.地质学运用分形理论需要考虑的问题3.分数维的计算4.分数维的应用第三章测井沉积学研究第一节测井沉积学概念一、基本概念：测井相、测井相标志二、测井相分析的基本原理三、测井相标志与地质相标志的关系：确定岩石组分的测井相标志、判断沉积结构的测井相标志、判断沉积构造的测井相标志四、由测井相到沉积相的逻辑模型第二节岩石组合及层序的测井解释模型一、测井曲线的一般特征1.常规组合测井曲线：测井曲线幅度特征、测井曲线形态特征、接触关系、曲线光滑程度、齿中线、多层的幅度组合--包络线形态、层序的形态组合特征2.地层倾角测井的微电导率曲线特征：从曲线形态和曲线的相似性判断岩性一颗粒粗细，进行微细旋回的划分；根据四条电导率曲线特征值的平行度，可以衡量平行及非平行层理；利用倾角矢量模式解释沉积构造，研究古水流方向；根据倾角矢量模式组合解释褶皱、断层、不整合；利用倾角测井曲线识别裂缝；利用双井径差值分析现代地应力二、层序特征测井解释模型1.粒序模型2.不同沉积相带的自然电位曲线特征：冲积扇、河流相、三角洲相、滩坝相、近岸水下扇、重力流沉积--对比不同环境下SP曲线的差异3.利用自然伽马曲线划分沉积相带三、岩石组合（成分、颗粒）测井解释模型1.测井响应特征值2.测井相图的编制3.岩石组合测井解释模型在实际处理中的选择第三节沉积构造、沉积体结构测井解释模型一、倾角模式及其地质含义：绿模式、红模式、蓝模式、杂乱模式二、微电导率插值环井眼成像三、沉积构造的地层倾角测井解释模型1.岩心刻度2.沉积构造的测井解释图版3.层理角度与沉积相四、沉积体内部充填结构测井解释模型1.平行结构、前积构造、发散结构、杂乱结构五、古水流研究2.古水流研究方法：全方位频率统计法、红蓝模式法3.用倾斜资料判断沉积环境（古水流）实例六、沉积构造的成像测井解释1.冲刷面、斜层理、槽状交错层理、板状交错层理、结核、透镜状层理、小型砂纹交错层理、生物钻孔构造、沉积构造垂向序列解释第四节碎屑岩测井沉积微相建模与划分一、关键井测井沉积亚相与微相模型的建立二、测井沉积相剖面对比三、平面展布及古水流系统分析第四章测井构造地质精细分析第一节测井构造研究的一般方法一、地层倾角测井构造解释原理二、井壁成像测井构造解释原理第二节褶皱构造倾角解释方法一、褶曲的形态分类二、地层倾角测井的褶皱解释方法1.对称背斜2.非对称背斜3.倒转背斜4.平卧褶曲5.对称向斜6.非对称向斜三、用单井倾斜测井资料研究地下构造和褶曲要素1.确定井孔剖面的地层产状2.判断地下构造的偏移方向3.构造的识别方法四、地层倾角确定盐丘、泥丘第三节断裂构造倾角测井解释方法一、断层要素及分类二、井下钻遇断层的主要地质标志★三、地层倾角测井的断层解释方法★★--不同类型断层的解释方法1.正断层2.逆断层3.逆掩断层4.地层倾角测井应用一-两口井之间确定断层四、利用井壁成像研究断层第四节不整合面的地层倾角测井解释一、.平行不整合（假整合）解释二、角度不整合解释第五节井旁复杂地质构造的精细解释一、井旁高陡构造的精细解释二、应用一一用测井资料在渤海湾下古生界首次发现逆掩断层-平卧褶曲构造三、应用二--塔里木盆地轮南地区第五章裂缝储层的测井评价第一节概述一、裂缝型储层二、裂缝-孔隙型储层三、裂缝-洞穴型储层第二节裂缝性储层的实验观察与研究一、储层裂缝系统的成因二、岩心裂缝观测与分析1.岩心裂缝几何参数的相关分析2.岩心裂缝密度和裂缝孔隙度的统计与分析三、裂缝的评价1.岩心裂缝的描述一单一裂缝参数和多裂缝参数2.裂缝分布密度的分形方法第三节裂缝的测井响应一、常规测井曲线对裂缝的响应1.微侧向测井（微球形聚焦测井）2.双侧向测井3.补偿密度测井4.长源距声波测井5.岩性密度测井6.自然伽马测井7.地层倾角测井二、成像测井对裂缝的响应1.裂缝的分类及其基本图像特征2.真、假裂缝的识别3.天然裂缝与人工诱导裂缝的鉴别第四节裂缝有效性的测井评价及参数计算一、裂缝有效性评价1.从裂缝的张开度来评价裂缝的有效性**⑴充填缝和张开缝的判别⑵有效张开缝的判别2.从裂缝的径向延伸特征判断裂缝的有效性3.从裂缝的连通性和渗滤性来判断裂缝的有效性⑴ 从裂缝的连通性判断裂缝的有效性⑵从裂缝的渗透性来判断裂缝的有效性二、裂缝参数计算1.全井眼地层微电阻率扫描测井计算裂缝参数2.双侧向测井信息估算裂缝参数第五节裂缝发育规律及现代地应力场研究一、现代构造应力方向分析二、构造应力方向分析在勘探与开发中的应用第六章烃源岩与盖层的测井研究第一节烃源岩的测井分析方法一、烃源岩的测井响应1.地层的组成2.导致测井异常的基本原理二、烃源岩的测井识别1.烃源岩的单一测井方法分析⑴自然伽马测井⑵自然伽马能谱测井⑶密度测井⑷电阻率测井⑸声波测井2.用交会图识别烃源岩⑴自然伽马一声波测井交会图⑵电阻率一自然伽马交会图⑶电阻率一声波时差交会图3.声波-电阻率曲线重叠法三、烃源岩的测井评价参数1.烃源岩含油气饱和度★2.烃源岩剩余烃含量VHC第二节盖层的测井分析与评价一、有效盖层的识别与评价1.有效盖层识别2.泥页岩盖层等级划分二、储盖组合测井分析。

测井知识点总结一、测井的概念测井是指利用测井仪器和设备，通过测量井底岩层岩石和流体的性质，为油气勘探和开发提供地层信息的一种技术。

测井是一种地球物理和地质学的交叉学科，是油气勘探开发中的重要技术手段。

二、测井的作用1.评价储层性质：通过测井可以了解地层的岩石类型、孔隙度、渗透率等参数，帮助确定储层的物性特征，为油气储集层的评价提供数据支持。

2.确定油藏参数：通过测井可以确定油藏的含油饱和度、油层厚度、垂向展布和孔隙结构，为油田的储量估算和开发方案提供依据。

3.指导井位设计：测井可以确定地层的性质和构造，为井位的设计和钻井方案的制定提供依据。

4.优化井筒完井设计：通过测井可以了解井下岩性的变化和油层的特征，指导井筒完井设计，选择合适的生产层位和工程措施，提高油井的生产效率。

5.监测油气层动态：测井可以监测井底岩层的性质和变化，及时了解油气层的动态变化情况，指导油气开发策略。

6.保证油井安全：通过对井下岩层进行测量，可以了解地质构造、地应力状态、孔隙稳定性等情况，确保钻井安全。

三、常见的测井工具和方法1.自然伽马测井：自然伽马测井是利用地下岩石放射性元素自然辐射的特性，通过测量自然伽马射线的能量和强度，了解岩石的密度和成分，判断岩石类型和含油气性质。

2.电测井：电测井是利用钻井井筒和地层的电性差异，通过测量井底岩层对电流的导电、电阻、介电等特性参数，推断地层的电性特征、含水饱和度和孔隙度等信息。

3.声波测井：声波测井是利用声波在地层中的传播特性，通过测量声波波速和波幅的变化，推断地层的孔隙度、渗透率、孔隙结构和成岩环境等信息。

4.核磁共振测井：核磁共振测井是利用核磁共振技术，通过测量原子核在地层中的共振信号，获得储层的渗透率、孔隙度、岩石类型等参数。

5.测井解释方法：根据测井资料的性质、特点和目标，采用各种物理、地质和数学方法，对测井资料进行综合解释和处理，得出地层的物性参数和岩性解释结果。

6.测井井筒完整性检测方法：针对井筒完整性的要求，包括封隔壁、封堵操作、水泥防漏、井下环序装置，钻进模式，测井系统等方面，研究井筒完整性检查方法、工具及其应用。

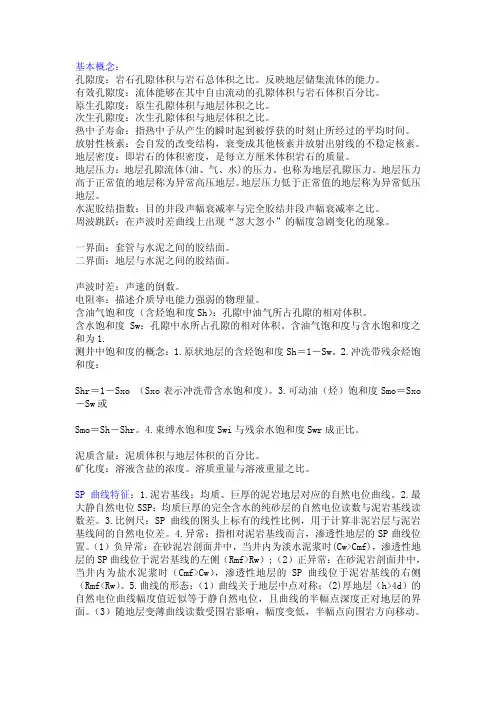

基本概念：孔隙度：岩石孔隙体积与岩石总体积之比。

反映地层储集流体的能力。

有效孔隙度：流体能够在其中自由流动的孔隙体积与岩石体积百分比。

原生孔隙度：原生孔隙体积与地层体积之比。

次生孔隙度：次生孔隙体积与地层体积之比。

热中子寿命：指热中子从产生的瞬时起到被俘获的时刻止所经过的平均时间。

放射性核素：会自发的改变结构，衰变成其他核素并放射出射线的不稳定核素。

地层密度：即岩石的体积密度，是每立方厘米体积岩石的质量。

地层压力：地层孔隙流体(油、气、水)的压力。

也称为地层孔隙压力。

地层压力高于正常值的地层称为异常高压地层。

地层压力低于正常值的地层称为异常低压地层。

水泥胶结指数：目的井段声幅衰减率与完全胶结井段声幅衰减率之比。

周波跳跃：在声波时差曲线上出现“忽大忽小”的幅度急剧变化的现象。

一界面：套管与水泥之间的胶结面。

二界面：地层与水泥之间的胶结面。

声波时差：声速的倒数。

电阻率：描述介质导电能力强弱的物理量。

含油气饱和度（含烃饱和度S h）：孔隙中油气所占孔隙的相对体积。

含水饱和度S w：孔隙中水所占孔隙的相对体积。

含油气饱和度与含水饱和度之和为1.测井中饱和度的概念：1.原状地层的含烃饱和度S h＝1－S w。

2.冲洗带残余烃饱和度：S h r＝1－S x o（S x o表示冲洗带含水饱和度）。

3.可动油（烃）饱和度S m o＝S x o －S w或S m o＝S h－S h r。

4.束缚水饱和度S w i与残余水饱和度S w r成正比。

泥质含量：泥质体积与地层体积的百分比。

矿化度：溶液含盐的浓度。

溶质重量与溶液重量之比。

S P曲线特征：1.泥岩基线：均质、巨厚的泥岩地层对应的自然电位曲线。

2.最大静自然电位S S P：均质巨厚的完全含水的纯砂层的自然电位读数与泥岩基线读数差。

3.比例尺：S P曲线的图头上标有的线性比例，用于计算非泥岩层与泥岩基线间的自然电位差。

4.异常：指相对泥岩基线而言，渗透性地层的S P曲线位置。

读书之法,在循序而渐进,熟读而精思1、 在扩散过程中,各种离子的迁移速度不同,这样在低浓度溶液一方富集负电荷，高浓度溶液富集正电荷,形成一个静电场,电场的形成反过来影响离子的迁移速度,最后达到一个动态平衡,如此在接触面附近的电动势保持一定值,这个电动势叫扩散电动势记为Ed 。

2、 泥岩薄膜离子扩散,但泥岩对负离子有吸附作用,可以吸附一部分氯离子,扩散的结果使浓度小的一方富集大量的钠离子而带正电,浓度大的一方富集大量的氯离子而带负电,这样在泥岩薄膜形成扩散吸附电动势记为Eda3、 当地层水矿化度大于泥浆滤液矿化度时，储集层自然电位曲线偏向低电位一方的异常称为负异常。

4、 当地层水矿化度小于泥浆滤液矿化度时，储集层自然电位曲线偏向高电位一方的异常称为正异常。

5、 在钻井过程中, 通常保持泥浆柱压力稍微大于地层压力,在压力差作用下,泥浆滤液向渗透层侵入,泥浆滤液替换地层孔隙所含的液体而形成侵入带,同时泥浆中的颗粒附在井壁上形成泥饼,这种现象叫泥浆侵入. 6、 高侵:侵入带电阻率Ri 大于原状地层电阻率Rt; 7、 低侵:侵入带电阻率Ri 小于原状地层电阻率Rt8、 梯度电极系：成对电极距离小于不成对电极到成对电极距离的电极系叫梯度电极系。

9、 标准测井：是一种最简单的综合测井,是各油田或油区为了粗略划分岩性和油气、水层，并进行井间地层对比，对每口井从井口到井底都必须测量的一套综合测井方法。

因它常用于地层对比，故又称对比测井。

10、电位电极系：成对电极距离大于不成对电极到成对电极距离的电极系叫电位电极系。

11、侧向测井：在电极上增加聚焦电极迫使供电电极发出的电流侧向地流入地层从而减小井的分流作用和围岩的影响,提高纵向分辨能力,这种测井叫侧向测井又称为聚焦测井 12、横向微分几何因子 ： 横向积分几何因子 ：纵向微分几何因子：纵向积分几何因子 ：13、声系：声波测井仪器中,声波发射探头和接收探头按一定要求形成的组合称为声波测井仪器的声系 14、深度误差：仪器记录点与实际传播路径中点不在同一深度上。

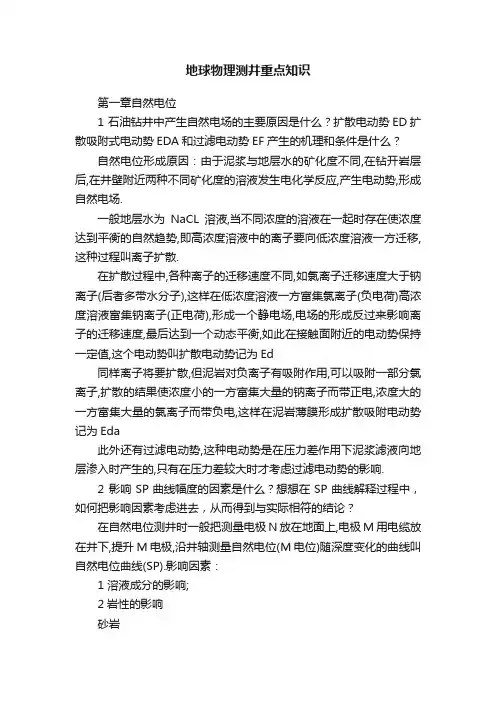

地球物理测井重点知识第一章自然电位1 石油钻井中产生自然电场的主要原因是什么？扩散电动势ED扩散吸附式电动势EDA和过滤电动势EF产生的机理和条件是什么？自然电位形成原因：由于泥浆与地层水的矿化度不同,在钻开岩层后,在井壁附近两种不同矿化度的溶液发生电化学反应,产生电动势,形成自然电场.一般地层水为NaCL溶液,当不同浓度的溶液在一起时存在使浓度达到平衡的自然趋势,即高浓度溶液中的离子要向低浓度溶液一方迁移,这种过程叫离子扩散.在扩散过程中,各种离子的迁移速度不同,如氯离子迁移速度大于钠离子(后者多带水分子),这样在低浓度溶液一方富集氯离子(负电荷)高浓度溶液富集钠离子(正电荷),形成一个静电场,电场的形成反过来影响离子的迁移速度,最后达到一个动态平衡,如此在接触面附近的电动势保持一定值,这个电动势叫扩散电动势记为Ed同样离子将要扩散,但泥岩对负离子有吸附作用,可以吸附一部分氯离子,扩散的结果使浓度小的一方富集大量的钠离子而带正电,浓度大的一方富集大量的氯离子而带负电,这样在泥岩薄膜形成扩散吸附电动势记为Eda此外还有过滤电动势,这种电动势是在压力差作用下泥浆滤液向地层渗入时产生的,只有在压力差较大时才考虑过滤电动势的影响.2 影响SP曲线幅度的因素是什么？想想在SP曲线解释过程中，如何把影响因素考虑进去，从而得到与实际相符的结论？在自然电位测井时一般把测量电极N放在地面上,电极M用电缆放在井下,提升M电极,沿井轴测量自然电位(M电位)随深度变化的曲线叫自然电位曲线(SP).影响因素：1 溶液成分的影响;2岩性的影响砂岩泥岩3温度的影响;4地层电阻率的影响5地层厚度影响厚度增加SP增加6井眼的影响井径扩大截面积增加,泥浆电阻变小,SP变小3 SP的单位是什么？毫普第二章普通电阻率测井1 岩石的电阻率和岩性有什么关系？沉积岩属于什么导电类型？沉积岩石在水中沉淀的岩石碎屑或者矿物经胶结压实而成，其结构可视为矿物骨架与空隙中流体的组合。

生产测井培训材料一、生产测井的基本原理1. 生产测井的概念和意义2. 生产测井的基本原理和分类3. 测井仪器和设备的选择及使用二、测井数据的解释和应用1. 测井数据的获取和处理方法2. 测井数据的解释和分析技术3. 测井数据在油气勘探和开发中的应用三、生产测井的操作规程1. 生产测井操作的基本流程2. 生产测井中的安全注意事项3. 生产测井操作中的常见问题及处理方法四、生产测井的现场实践1. 生产测井实验仪器的使用2. 生产测井数据的实时监测和记录3. 生产测井现场操作的技巧和注意事项通过本次生产测井培训，希望大家能够系统地学习和掌握生产测井的基本理论知识和操作技能，提升自己在油气勘探和生产领域的专业能力和水平。

希望大家在生产测井工作中能够严格按照规程操作，确保工作安全和效率，为油气资源的开发和生产提供更加可靠的技术支持。

祝大家在工作和学习中取得更好的成绩！很高兴看到这么多对生产测井技术感兴趣的同事参与了本次培训。

在这篇材料中，我们将继续分享更多关于生产测井的相关内容。

五、常见的生产测井工具和技术1. 声波测井技术2. 电阻率测井技术3. 核磁共振测井技术4. 导电测井技术5. 其他高级测井技术及工具在生产测井过程中，以上提到的几种测井技术都是非常常见和重要的。

通过学习和掌握这些工具和技术，可以更全面地了解井下岩层和流体的情况，为油气储层的评价和开发提供更加准确的数据支持。

六、生产测井在油气勘探中的应用1. 沉积岩层的辨识和分类2. 钻井地层的性质和结构分析3. 油气藏的储层参数评价4. 水驱油藏的分区评价5. 气藏中的异常气层检测生产测井技术在油气勘探中的应用非常广泛，可以帮助工程技术人员更准确地评价地下油气资源的分布、储层参数，提供可靠的依据和数据支持，对勘探和开发决策起到至关重要的作用。

七、生产测井的发展趋势和前景1. 新型测井技术的发展方向2. 人工智能在测井数据解释中的应用3. 生产测井与油气勘探互联网的融合发展4. 生产测井技术的国际前沿和发展趋势生产测井技术在不断地发展和进步，未来将会出现更多更先进的测井技术和工具，同时也将与数字化、智能化、互联网等新技术相结合，为油气勘探和开发带来更多的可能性和机遇，对于我国石油工程技术人员也提出更高的要求。

第一部分安全防护用具1.绝缘手套2.安全帽10/20/202113.正压式空气呼吸器4.辐射防护用铅衣（铅围裙）5.辐射防护用铅镜6.防静电工服7.放射性个人剂量计8.便携式硫化氢报警仪9. х-γ辐射仪第二部分规范操作一、测井作业1.生产准备3.施工前准备2.用电车辆未接接地线。

3.倒车时车后站人。

4.未正确放置绞车掩木。

5.无漏电保护器。

6.使用破损、老化的电源线。

7.电源线未全部放开。

8.电源线未按规定架空。

9.未使用警示带圈闭施工区域。

10.放射源使用时未设置警示标志。

4.井口辅助设备安装4.1常规井井口辅助设备安装1.不按要求穿戴劳动防护用品。

2. 私自操作钻井设备。

3. 起吊时站在吊物下方。

4. 辅助设备未按规定安装。

5. 钻台物品杂乱未做适当处理。

6. 站在钻台边缘，没有扶好护栏。

7. 夜间施工井口照明不好视线不清。

8. 未按要求安装张力计（安装在地滑轮）。

9. 从高处往下抛辅助设备（抛下一U环）。

10.人员接触运行中的电缆及滑轮和滚筒的旋转部位。

5.仪器下井前检查1.不按要求穿戴劳动防护用品（一人未带安全帽）。

2.未断开电源拆卸仪器。

3.搬运、配接仪器动作不标准、配合不协调（两人用抬一只仪器站在不同侧）。

6.仪器井口组装6.1 常规井仪器井口组装不安全行为：1.不按要求穿戴劳动防护用品。

2. 仪器吊装时，未上紧仪器和马笼头护帽。

3.起吊仪器时，未站在安全位置。

4.起吊仪器时，未使用仪器拉绳。

5.高空抛物。

6.电缆运行中，触摸电缆或滑轮转动部分。

7.声系或感应线圈与其他仪器组合吊装。

8.用两个或两个以上U型卡子连接多支仪器。

9.操作钻井队设备。

7.电缆起下7.1常规井电缆起下1.不按要求穿戴劳动防护用品（一人未带安全帽）。

2. 绞车操作人员不按规定的速度起下电缆。

3.电缆起下过程中绞车滚筒或旋转的滑轮附近有人作业（一人在检查滑轮）。

4.跨越电缆（一人做出动作）。

5.绞车没有使用掩木。

提高河道砂储层预测符合率注册号：发布人：田振磊单位名称：胜利油田有限公司孤东采油厂小组名称：孤东地质研究所“雨后彩虹”QC小组课题类型：攻关型目录前言 (1)一、小组概况 (2)二、选题依据 (2)三、现状调查 (3)四、活动目标及可行性分析 (4)五、原因分析及要因确定 (6)六、制定对策 (8)七、对策实施 (8)八、效果评价 (12)九、巩固措施 (13)十、总结及下步打算 (14)前言孤东地区位于济阳坳陷沾化凹陷的东北部、长堤－垦东凸起的南端，2，具有“三洼（凹）”（孤南洼陷、富林洼陷和桩东凹陷）、勘探面积370km“两凸”（孤东凸起和垦东凸起）、“一斜坡”（红柳斜坡带）的构造格局，已发现孤东、红柳、新滩三个油田，明化镇组、馆陶组、东营组、沙河街2，探明石油地套含油气层系，累计探明含油面积5102.28km组和中生界88ｔ，占×1010ｔ，主要含油层系馆陶组上报探明储量3.0质储量3.37×总储量的89%，上第三系馆陶组是主力含油层。

馆陶组油气分布受河流相沉积体系控制，主要发育岩性和构造-岩性油气藏。

但是馆上段属于曲流河沉积，曲流河是其河床不断迁移和河流不断改道所形成的。

河床侧向迁移，即凸岸不断侧向加积，凹岸不断侧向侵蚀，具有一段时间的延续性，并形成曲流河沉积地层中的主要储集体—曲流砂坝。

河流改道则是洪水期河水对凹岸的侵蚀能量超过河岸的固水能力极限时，发生的河床破坏，是突发河床改道，造成曲流砂坝沉积体在时间和空间分布的不连续性，给有效储层的预测带来了很大的难度。

孤东油田已历经近30年的高效勘探开发，主力含油层系馆陶组河道砂油藏动、静态矛盾不断加大，剩余油分布趋于零散，开发管理、油藏分析、调整挖潜要求更加精细化，薄层、非主力层成为潜力层系。

随着孤东辖区的调整及严格的保护区政策，勘探对象对象越来越隐蔽、勘探空间日2。

馆陶且仅能围绕孤东周边展开，益缩小，实际可操作的面积仅为100km组河道砂纵横向变化快，描述难度大，增加了滚动勘探的风险。
