碾压混凝土施工作业指导书

碾压混凝土施工工艺作业指导书

1 总则

1.1 编制目的

为规范下水库碾压混凝土施工，明确碾压混凝土施工各个环节的技术要求、施工要点，为碾压混凝土施工提供作业指导，特编制此作业指导书。施工过程中，在保证安全、质量、进度要求的前提下，及时对本作业指导书予以补充完善改进。

1.2 适用范围

适用于江西洪屏抽水蓄能电站主体土建工程C4标下水库土建工程碾压混凝土的施工。

1.3 编制依据

(1) 江西洪屏抽水蓄能电站下水库土建工程施工合同文件；

(2) 《工程建设标准强制性条文》；

(3) 《水工混凝土施工规范》DL/T 5144-2001；

(4) 《水工碾压混凝土施工规范》DL/T5112-2009；

(5) 《水工混凝土试验规程》DL/T5150-2001；

(6) 《混凝土质量控制标准》GB50164-92；

(7) 《下水库大坝混凝土施工方案》技C4〔2013〕3号。

(8) 通过现场踏勘，获得有关资料。

2 施工资源配置

2.1 施工人员

作业队应根据每仓浇筑量及预计浇筑时间配置足够的施工人员，以保证碾压混凝土施工安全、质量和进度。作业队应根据施工项目划分班组,如混凝土浇筑班组、钢筋制安班组、模板施工班组等。每班组应配置带班班长,班组长信息应向项目部施工管理部备案。

2-1 下库大坝碾压混凝土施工人力资源配置表

序工种数备注

2.2仓面管理人员

每班设一名“仓面指挥长”，由项目部配置。负责施工资源的调配、施工安排、施工协调等，施工现场所有指令须由“仓面指挥长”发出，严禁其他人员未经过“仓面指挥长”直接对施工人员发出指令。

每班有一名质检人员，负责施工质量的控制、协调验收工作等。

每班现场配置试验人员3～5名，负责现场各项试验检测工作。

2.3机械设备

下库大坝碾压混凝土施工所需机械设备见下表。施工大型设备应运转良好，操作工应按2～3班进行配制，操作工技能应熟练，现场服从指挥。施工设备应根据仓面特性进行安排，避免出现仓面设备富余，其它设备随时待令。如正施工设备出现故障，待令设备要及时启动进入施工现场。

表2-2 下库大坝碾压混凝土施工机械设备配置表

3、施工准备

3.1 工程技术部

收到施工蓝图后，由总工程师组织有关技术、测量、试验、质检等人员对图纸进行会审，认真做好会审记录。会审中发现的问题（包括是否与现场情况相符、与规范相符、相互之间是否矛盾、尺寸有无差错）及时向设计和业主提出，直至全部清楚后，加盖项目部公章，发至作业层组织施工，使图纸处于受控状态。

工程技术部根据施工管理部施工安排，编制“仓位特性表”并提前24小时下发到施工管理部、质量安全部、机电物资部、测量队、实验室、作业队、拌合楼。“仓位特性表”应包括：浇筑部位、理论浇筑方量、浇筑方式、预计浇筑时间、原材料理论需求量、资源配置、预埋件埋设及浇筑过程中应注意事宜等。

3.2施工管理部

施工管理部应根据现场实际情况，合理安排开仓时间，确认各部门、队资源情况，对开仓准备中发现的问题及时督促改进。

施工管理部在开仓前应掌握3～5天天气情况，并根据天气情况确定是否开仓。

3.3质量安全部

质量部负责开仓前所有验收工作，并及时将验收情况向相关部门、队通知，对存在问题监督整改。如具备开仓条件，及时通知施工管理部。

安排盯仓质检员，并将每班质检员信息通知“仓面指挥长”。

安全部应监督作业队安全交底工作，并检查仓面安全状况，尤其是大型模板、吊车等危险性较大的项目。

3.4机电物资部

机电物资部应根据“仓位特性表”安排原材料备料及需求计划，保证原材料满足要求，保证原材料供应的连续性。

开仓前对施工设备进行检查，确保设备运行良好。

每班安排拌合站监督人员，监督人员主要负责拌合站混凝土拌合质量、原材料使用情况、协调好拌合站与现场的协调工作等。

3.5测量队

配合质量部做好测量验收工作，并将验收情况及时通知相关部门、队。

3.6实验室

实验室应根据“仓位特性表”提前做好各项准备工作，做好人员的安排，并将人员安排通知到“仓面指挥长”。

3.7混凝土浇筑队

施工队应根据“仓位特性表”安排施工人员，保证满足施工要求的人员配置。根据要求配备小型工器具及材料。

3.8拌合站

拌合站应根据“仓位特性表”安排工作计划，提前做好设备的维修、保养。

4 施工作业

◆ 施工流程

◆ 仓面管理

①、碾压混凝土施工仓面由施工管理部负责，每个仓面设仓面总指挥一人，协助指挥2~3人。仓面总指挥全面安排、组织、协调本仓面碾压混凝土施工。

②、保持仓面干净、无杂物油污。进入碾压混凝土施工仓面工作的人员都必须将鞋子上的泥污洗净，禁止在仓面抛掷任何杂物（如烟头、火柴棒、碎纸等）。

③、碾压混凝土浇筑时，测量人员必须跟班作业，及时校核模板，并对预埋件、结构线放样复核。

④、按碾压层厚在模板上标线，各标线之间水平间距不得大于10米，横缝每隔30米应有标识。

⑤、二级配、三级配分界线利用红色角旗标志，标志设置牢固，严禁私自移动，如需移动，移动后必须经测量队复测后方能作为现场标志

⑥、仓面如有泌水、积水情况，应及时安排人员抽排水。

合格

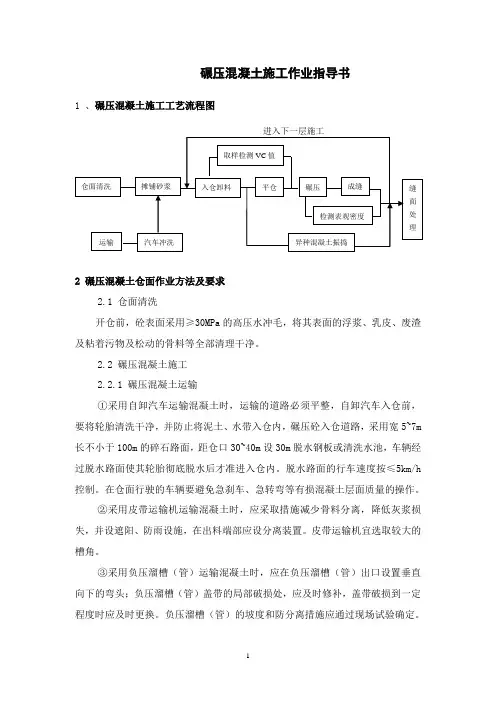

碾压混凝土施工工艺流程图

◆混凝土拌合

①、拌合站应严格按照实验室开具的施工配料单进行拌合。

②、三级配碾压混凝土拌合时间为75s，二级配拌合时间为70s，严禁私自修改拌合

时间。

③、拌合站应对拌合设备进行调试，确保每小时生产量不小于120m3。

④、拌合站应及时向拌合站管理人员反映拌合站运行情况，包括原材料使用、拌合

设备运转情况等。

◆碾压混凝土运输

①、自卸车应车况良好，大箱应做封闭。开仓前对自卸车轮胎、箱底、大箱进行清洗。

②、自卸车应有编号，车辆编号应在项目部备案，车辆编号一经备案严禁私自修改，破损编号及时更换。

③、自卸车在拌合站应按拌合站管理人员要求进行停放，严禁乱停、插队影响运输的连续性。

④、自卸车应行使匀速。自卸车在仓口冲洗平台上应停车冲洗不少于30S，未冲洗干净，不得强行入仓。

⑤、自卸车在施工仓面严禁急停、急转、紧急启动等，转弯半径不小于15m，车速控制在5km/h以内，自卸车应严格遵照车辆指挥人员指令进行卸料。

⑥、车辆如出现故障，要及时通知“仓面指挥长”。并迅速启动备用车辆。

⑦、在气温等于或高于25℃以上，汽车车厢顶部加帆布遮阳，以减少运输途中混凝

土温度回升。

5 模板

◆模板

下库碾压混凝土大坝浇筑采用3m升层，根据设计坝体形式，上、下游各采用3*3.1、3*3.85两种型号的多卡悬臂模板，坝体廊道采用组合钢模，局部采用小型钢模、木模。

⑴、多卡悬臂模板构造：多卡模板由面板、支撑系统、连结件和

锚固件组成。多卡模板构造见图
