初中九年级(初三)物理家庭电路知识

九年级物理家庭电路知识点在学习物理的过程中，我们不可避免地要了解和学习家庭电路的基本知识。

家庭电路是我们日常生活中使用的电路系统，对于我们正常的居住和使用电器设备来说至关重要。

下面我们就来了解一下九年级物理家庭电路的一些知识点。

一、电路基本概念家庭电路是指将电源、电器设备和导线等连接起来的系统，以便电能的传输和利用。

一个完整的家庭电路通常由电源电路、配电箱和电器用电设备组成。

二、电源电路1. 电源电路的作用是提供电能供给电器设备使用。

常见的电源电路有直流电源和交流电源两种。

2. 直流电源常见的有干电池、小型充电宝等，其正负极有明显的区分。

3. 交流电源常见的是家庭用的交流电，通过插座供电。

交流电的正负极并无明显区分，需要使用插头和插座连接。

三、导线1. 家庭电路中常使用的导线有铜线和铝线两种材质。

铜线导电性好，耐腐蚀性强，通常用于家庭电路。

2. 导线分为火线（Live wire）、零线（Neutral wire）和地线（Earth wire）三种。

3. 火线通常使用棕色线表示，是带电的导线，负责将电能供给电器设备。

4. 零线通常使用蓝色线表示，是零电位的导线，负责将回路电流返还给电源。

5. 地线通常使用黄绿色线表示，是接地保护线，起到保护人身安全的作用。

四、开关1. 开关是家庭电路中用于打开和关闭电路的元件，常用的有单控开关和双控开关。

2. 单控开关可以控制一个电器的开关状态，常见于独立的电灯开关。

3. 双控开关常见于同时控制一个电器的两个开关，比如楼梯两端的灯光开关。

五、电路连接1. 家庭电路中的电器设备通过导线连接到电源电路。

2. 并联连接是将电器设备的正负极分别与电源的正负极相连，电器设备之间是并行的关系，如多个灯泡并联连接。

3. 串联连接是将电器设备的正负极依次相连，电器设备之间是串行的关系，如多个电池串联连接。

六、安全常识1. 家庭电路使用过程中，应注意避免触碰裸露的电线和插座。

2. 如果发现电器设备出现问题，应及时切断电源并修理。

初三物理家庭电路知识点归纳总结在初三物理学习中，家庭电路是一个重要的知识点，它关系到我们日常生活中使用电能的安全和有效。

下面是对初三物理家庭电路知识点的归纳总结。

1. 电流和电压在家庭电路中，电流和电压是两个基本的概念。

电流是指单位时间内电荷通过导体的数量，单位为安培(A)。

电压是指单位电荷所具有的能量，单位为伏特(V)。

电流和电压的关系由欧姆定律决定，即电压等于电流乘以电阻，用数学公式表示为V=IR。

2. 串联和并联电路家庭电路中的电器设备通常是以串联和并联的方式连接在一起。

串联电路是指电流依次流经各个电器设备，而并联电路是指电流分流经不同的电器设备。

在串联电路中，总电压等于各个电器设备电压的总和，而在并联电路中，总电流等于各个电器设备电流的总和。

3. 电流计和电压计的使用为了测量电流和电压的大小，我们需要使用电流计和电压计。

电流计是用来测量电路中的电流的仪器，通常连接在电路中的串联部分。

电压计是用来测量电路中的电压的仪器，通常连接在电路中的并联部分。

在使用电流计和电压计时，需要注意选择适当的量程，并按照正确的接线方式连接仪器。

4. 家庭电路中的保险丝和漏电保护器为了保证家庭电路的安全，我们通常会安装保险丝和漏电保护器。

保险丝是一种安全装置，当电路中电流超过额定值时，保险丝会熔断，切断电路，防止电路过载。

漏电保护器是一种用来检测电路中是否有漏电的装置，当电路中有漏电时，漏电保护器会立即切断电路，避免触电事故的发生。

5. 电阻的作用和种类电阻是控制电路中电流大小的元件，它对电流有阻碍作用。

根据电阻的大小和形状，可以分为固定电阻和变阻器。

固定电阻的阻值固定不变，而变阻器可以通过调节滑动触点的位置来改变阻值。

在家庭电路中，电阻的作用是限制电流的大小，保护电器设备不受损坏。

6. 平行板电容器的原理平行板电容器是由两块平行的金属板和之间的绝缘介质组成的。

当电容器接上电压时，正极板上积累正电荷，负极板上积累负电荷，形成一定的电场。

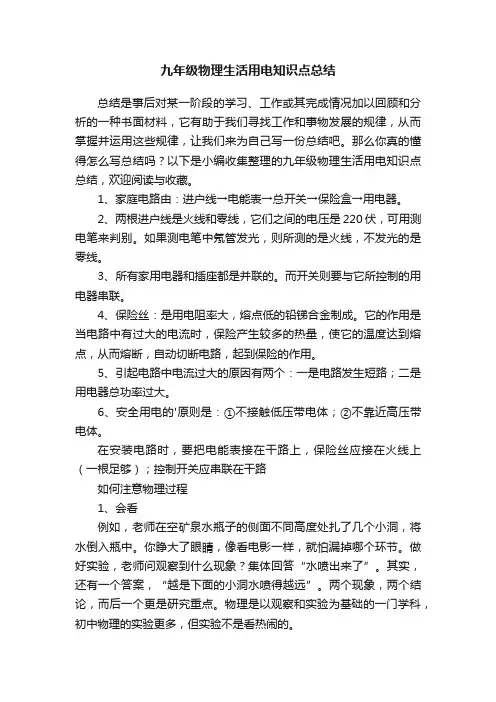

九年级物理生活用电知识点总结总结是事后对某一阶段的学习、工作或其完成情况加以回顾和分析的一种书面材料，它有助于我们寻找工作和事物发展的规律，从而掌握并运用这些规律，让我们来为自己写一份总结吧。

那么你真的懂得怎么写总结吗？以下是小编收集整理的九年级物理生活用电知识点总结，欢迎阅读与收藏。

1、家庭电路由：进户线→电能表→总开关→保险盒→用电器。

2、两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。

如果测电笔中氖管发光，则所测的是火线，不发光的是零线。

3、所有家用电器和插座都是并联的。

而开关则要与它所控制的用电器串联。

4、保险丝：是用电阻率大，熔点低的铅锑合金制成。

它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。

5、引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大。

6、安全用电的'原则是：①不接触低压带电体；②不靠近高压带电体。

在安装电路时，要把电能表接在干路上，保险丝应接在火线上（一根足够）；控制开关应串联在干路如何注意物理过程1、会看例如，老师在空矿泉水瓶子的侧面不同高度处扎了几个小洞，将水倒入瓶中。

你睁大了眼睛，像看电影一样，就怕漏掉哪个环节。

做好实验，老师问观察到什么现象？集体回答“水喷出来了”。

其实，还有一个答案，“越是下面的小洞水喷得越远”。

两个现象，两个结论，而后一个更是研究重点。

物理是以观察和实验为基础的一门学科，初中物理的实验更多，但实验不是看热闹的。

会想上述例子中两个现象说明什么问题？回顾前面的知识，木块压在海面上，海绵凹陷，即产生形变，说明木块对海绵有压强。

类比一下，水喷出来，说明水对瓶子侧壁有压强，且水越深压强越大。

那么如果倒入其他液体会产生什么现象呢？“心中存疑，小疑则小进，大疑则大进”，惟有动脑思考，才能实现思维升华。

2、会探上述是《研究液体压强规律》的引入课，若要深入研究，还需要分组探究。

九年级物理知识点家庭电路九年级物理知识点：家庭电路家庭电路是我们生活中必不可少的一部分，在现代社会中扮演着重要的角色。

了解家庭电路的基本知识是非常有必要的，可以帮助我们正确使用电器设备，并维护安全。

本文将着重介绍九年级物理中与家庭电路有关的知识点，帮助读者对家庭电路有更深入的了解。

电路的基本组成家庭电路由许多基本的组成部分构成，其中最基本的是电源、导线和电器。

电源是电路的能量提供者，通常是电压稳定的电池或插座。

导线则用来传输电流，一般由金属材料制成，例如铜线或铝线。

电器则是用电流工作的设备或装置，包括电灯、电视、冰箱等各种家用电器。

电路的连接方式家庭电路可以采用串联、并联或混合连接的方式。

串联是指将电器一个接一个地连接起来，电流会依次通过每个电器。

并联则是将电器并排连接，电流会同时流过每个电器。

混合连接则是将串联和并联结合使用，根据实际情况灵活选择合适的连接方式。

电阻的作用电阻是电流流过时所遇到的阻碍，是电路中的一个重要元件。

在家庭电路中，电阻主要有两个作用。

首先，通过合理的选择和调整电阻的大小，可以控制电路中的电流大小，达到节能的目的。

其次，电阻可以产生一定的热量，这一特点被广泛应用于电炉、电热水器等家电设备中。

电路中的安全问题正确使用家庭电路，注意安全是至关重要的。

在实际生活中，我们需要遵守一些基本的安全规则。

首先，要使用质量可靠的电器和设备，避免使用劣质电器引发火灾等安全事故。

其次，需要确保导线无损坏，避免导线断裂导致电流不能正常流过。

在插拔插头时，要保持手干燥，以免触电。

此外，定期检查和维护家庭电路，例如清理灰尘和杂物，更换老化的电线等也是非常重要的。

并联与串联对电路的影响在处理家庭电路问题时，我们经常会遇到分析并联和串联对电路的影响。

并联电路中，电流会因为分流的作用而增加，但每个电器所得到的电流减小；而在串联电路中，电流会保持一致，但每个电器所得到的电流也会保持一致。

根据电器的具体要求，我们可以选择使用合适的电路连接方式。

第九章家庭用电知识点总结9.1【考点精讲】1. 家用电器的分类（1）电热类：电能转化为内能；（2）照明类：电能转化为光能；（3）电动类：电能转化为机械能；（4）信息类：电能转化为光、声等能量。

提示：电磁炉是利用交变电流的变化磁场在铁磁性锅体中产生感应电流而发热；微波炉是利用高频电磁波使食物中的分子运动加剧，从而使温度升高的。

2. 家用电器和电源的连接（1）现代家庭电路中的三根线①火线：带电，与大地之间的电压为220V；②零线：不带电，与大地之间的电压为零；③地线：与大地连接，保护用电器。

火线与零线和用电器的工作部分串联，组成工作电路；地线与用电器的金属外壳相连，当出现火线与金属外壳接触而导致漏电时起到保护作用。

国家规定，带有金属外壳的家用电器，其外壳必须接地。

（2）两孔插座和三孔插座两孔插座一般是左孔为零线，右孔为火线（可简称为“左零右火”）；而三孔插座一般是左孔为零线，右孔为火线，上孔为地线（可简称为“左零右火上接地”）。

（3）三脚插头标有L字样的插头接火线，标有N字样的插头接零线，标有E字样的插头接地线。

当用电器外壳带电或漏电时，电流就流入大地，不致对人造成伤害。

3. 验电笔（1）作用：验电笔用于检查低压导体或电气设备外壳是否带电。

（2）结构：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。

（3）使用：使用验电笔时，用笔尖去接触导线，手要接触笔尾金属体。

当接触火线时，氖管发光；接触零线时，氖管不发光。

9.2【考点精讲】1. 家庭电路的组成（1）进户线：给用电器提供电能，共有两根，它们之间的电压是220V。

（2）配电箱：控制全户用电的通断；内部的控制电器有闸刀开关和低压断路器（俗称“空气开关”）；保护电器的有熔断器和漏电保护器。

①总开关：用来控制总电路的通断。

一般使用闸刀开关。

新建住宅中不安装总开关，而是在该处安装低压断路器，且只要排除故障就可以再合闸，不需要更换零件。

②熔丝：俗称“保险丝”，安装在闸刀开关的下边，是保护电路的装置。

九年级物理：家庭电路知识总结家庭电路知识总结一、基础知识梳理一）家庭电路的组成家庭电路的低压供电线路由两根线组成，分别是火线和零线，它们之间的电压为220V。

电能表是家庭电路中必不可少的元件，它通常安装在供电线路与其他元件之间。

电能表的作用是测量用户在一定时间内消耗的电能，它的铭牌数据包括额定电压、允许通过的最大电流和每消耗1 kWh的电能，表盘转1 500转。

读数方法是记录起始时间和结束时间的值，两次的差就是这段时间消耗的电能，单位为千瓦时。

总开关通常安装在电能表之后、保险丝之前，有时使用双刀开关同时控制火线和零线，有时使用单刀开关只控制火线。

保险丝是家庭电路中的重要保护元件，它能在电路电流过大时自动熔断，切断电路。

保险丝通常由电阻率较大而熔点较低的铅锑合金制成。

选择保险丝时要注意其熔断电流稍大于家庭电路允许通过的最大电流，不能使用更粗的保险丝，更不能使用铜丝或铁丝代替保险丝。

用电器通常连接在保险丝后，各用电器之间并联连接，使用电器两端的电压均为220V。

用电器的控制开关要放在用电器和火线之间，不允许放在用电器和零线之间。

插座是为可___供电的元件，分为固定插座和可移动插座，又分为两孔插座和三孔插座。

三孔插座的作用是将用电器的金属外壳和大地连接起来，以保证安全。

二）测电笔测电笔是用于辨别火线和零线，或检查物体是否带电的工具。

它由笔尖金属体、阻值很大的电阻、氖管、弹簧和笔尾金属体组成。

使用方法是用手接触笔尾金属体，笔尖金属体接触待测物体，如果氖管发光，说明接触的是火线，或与火线接通；如果氖管不发光，说明接触的是零线，或与火线没有接通。

三）家庭电路中电流过大的原因短路是家庭电路中电流过大的原因之一，它指的是电流没有经过用电器而直接构成通路。

当电路中的电流超过其额定值时，就会出现过载。

这通常是由于用电器的总功率过大或者多个用电器同时使用造成的。

过载会导致电线过热、电器损坏等问题，甚至引发火灾。

因此，在使用电器时需要注意用电器的总功率，避免过载现象的发生。

九年级物理家庭电路连接方法
九年级物理家庭电路连接方法
家庭电路连接是物理学中的一个重要课题，它涉及到物理学、电子技术、机械以及材料等多个方面，是一个常见的实践活动。

一、物理家庭电路的基本要求：
1、必须使用受控电阻（CR）作为电路的元件；
2、低压电源（3V/5V/12V）；
3、家庭电路的构成简单：包括电路接线、电气组件的组装和安装、电路测试和调试、家庭电路的安全技术要求等；
4、组装完成的家庭电路，要求能够完成电路板上的指定功能，比如亮灯、控制电机、响报器、语音等；
5、在组装、连接家庭电路时，要注重安全技术要求，避免短路、电气跳闸等事故的发生。

二、家庭电路组装的基本步骤：
1、根据设计图连接电路板，确定电路的各个组成部分；
2、根据电路图和组件标号，将各个电路元件依次安装在电路板上；
3、用螺丝刀将底座固定在电路板上，将所有的电路元件连接在一起，检查接线是否完整正确；
4、安装电源，检查电源连接是否正确；
5、用万用表检查电路的连接情况，根据万用表显示的数值得到电路的工作情况；
6、安装测试按钮，检查按钮操作的正确性；
7、安装家庭电路，检查电路是否连接正确；
8、按照家庭电路的设计图，将家庭电路连接起来，检查家庭电路的完整性，并完成最终的测试。

以上就是九年级物理家庭电路连接方法的介绍，希望大家完成家庭电路时，能够按照上述的步骤操作，并能够完成所需要的功能，从而达到熟练掌握家庭电路连接技术的目的。

【初中物理】初三物理电学知识点之家庭电路【—
初三
】电学知识：由电源线、电能表、开关、保险丝、用电器、插座等元件组成的家庭电路。

接下来为大家带来的是初三物理电学知识点之家庭电路，请大家认真记忆了。

主电路：
①家庭电路的进户线相当于家庭电路的电源，由两根线组成，一根是火线，一根是零线，火线与零线之间有220v的电压。

② 开关和保险丝必须连接到电路的带电导线上。

开关与带电的电线相连。

当开关打
开切断电路时，电路的所有部分都与带电的电线分开，这样人体在接触这些部分时不会触电，维修电路更方便。

它可以使整个电路更安全。

③电灯的开关应该接在火线和灯座(或灯头)之间，利用测电笔可以检查开关安装是否
正确。

拧下灯泡，将开关闭合，把测电笔笔尖分别触灯座两接线柱，其中有一个氖管发光，再将开关断开，再用测电笔分别触两接线柱，如果两个都不发光，说明开关安装正确;如
果仍有一个发光，说明开关接在零线和灯座之间，应予以纠正。

④ 用于一般照明电路的熔断器由高电阻率、低熔点的铅锑合金制成。

当电路中的电
流超过保险丝断开电流时，保险丝会立即熔断，断开电路，以保护电器，避免火灾。

在照明电路中如果用铜丝代替保险丝，当电流超过额定电流时，铜丝不会熔断，起不
到保险的作用。

温馨提示：根据选择保险丝的原则，其额定电流应略大于或等于电路的正常工作电流。

九年级物理家庭电路知识点一、电路基础1. 电路的定义：电路是由电源、导线、电器等组成的一个闭合的路径，电子可以在其中流动。

2. 电路的组成：- 电源：提供电压和电流的设备，如电池、发电机等。

- 导线：连接电源和电器，提供电子流动的路径。

- 电器：消耗电能并将其转换为其他形式能量的设备，如电灯、电视等。

- 开关：控制电路通断的装置。

3. 电路的类型：- 串联电路：电路中的元件依次连接，电流只有一条路径。

- 并联电路：电路中的元件并列连接，电流有多条路径。

4. 电路图：用标准符号表示电路连接方式的图形。

二、电流与电压1. 电流（I）：- 定义：单位时间内通过导体横截面的电荷量。

- 单位：安培（A）。

- 形成条件：电压和闭合电路。

2. 电压（V）：- 定义：电势差，表示单位电荷在两点间的能量差。

- 单位：伏特（V）。

- 作用：推动电子流动形成电流。

3. 欧姆定律：- 内容：电流I等于电压V除以电阻R（I=V/R）。

- 应用：计算电路中的电流、电压和电阻。

三、电阻与电功率1. 电阻（R）：- 定义：阻碍电流流动的程度。

- 单位：欧姆（Ω）。

- 影响因素：材料、长度、横截面积和温度。

2. 电功率（P）：- 定义：单位时间内电能的转换量。

- 单位：瓦特（W）。

- 计算公式：P=VI（电功率等于电压乘以电流）。

四、家庭电路的组成与安全1. 家庭电路的组成：- 主电路：连接电源和各个房间的电路。

- 分支电路：从主电路分出，连接各个电器的电路。

- 保护装置：如熔断器、漏电保护器等，用于保护电路和电器安全。

2. 家庭电路的安全：- 遵守电气安装规范。

- 使用合格的电器和保护装置。

- 避免私拉乱接电线。

- 定期检查电路和电器，及时更换老化线路和设备。

五、电路故障与维修1. 常见故障：- 开路：电路断开，电流无法流动。

- 短路：电流不经电器直接连接电源两极，导致电流过大。

- 过载：电路中的电流超过设计值，可能引发火灾。

九年级物理生活用电知识点初中物理：“生活用电”必背知识点一、家庭电路1. 电路连接及注意事项：输电线进户后首先接到电能表上，它用来显示所消耗的电能. 接下来是全户用电的总开关. 当家庭电路需要修理时，必须断开总开关.总开关的后面是保险装置?用电器.开关?保险丝应接在火线上;螺丝口灯座的螺旋套应接在零线上，家庭电路中各家用电器要并联接入电路中，而控制用电器的开关应与用电器串联.2. 保险丝材料：保险丝是用铅锑合金制作的，电阻比较大，熔点比较低.作用：当电流过大时，它由于温度升高而熔断，切断电路，起到保护电路的作用.注意：禁止用铜丝?铁丝等代替保险丝.二、火线和零线1. 定义：进户的两条输电线中，一条叫做端线，俗称瑏瑢?火线;另一条叫做零线，它在入户之前已经和大地相连.2. 试电笔(1)作用: 判断火线和零线.(2)构造: 笔尖金属体?大电阻(约1000kΩ)?氖管?弹簧?笔尾金属体(或金属笔卡).(3)原理: 氖管中充有稀薄的氖气，两端是两个金属电极. 当电极间的电压达到一定值时，氖气会导电. 当电流从一个电极流到另一个电极时，氖管会发出红光.(4)使用: 使用时，手指按住笔卡(笔尾金属体)，用笔尖接触被测导线，如果被测导线是火线，电流经过笔尖?电阻?氖管?弹簧，再经过人体，流入瑨瑏?大地，氖管就会瑏瑩?发光. 如果笔尖接触的是零线，氖管中不会有电流通过，也就不会发光.(5)注意: 当试电笔的笔尖接触电线时，绝不允许用手或身体的其他部位再去接触笔尖金属体.三、三线插头和漏电保护器1. 三线插头：标有“L”字样的插头接火线，标有“N”字样的插头接零线，标有“E”字样的插头接地线，插头上标着“E”的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连. (三孔插座接法:左零右火上接地)2. 漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起保护作用。

第1节家庭电路【知识点一】家庭电路的组成：进户线→电能表→总开关→保险装置→用电器。

（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。

（2）电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线进户后首先接到电能表上。

（3）总开关：安装在电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。

（4）保险装置：通常安装在总开关的后面。

常见的保险装置有熔丝和空气开关，当电流过大时，熔丝会熔断，空气开关会自动断开，切断电路，从而起到保护电路的作用。

（5）用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。

【知识点二】火线和零线（1）火线和零线之间的电压是220V。

火线与地面间的电压为220V。

正常情况下，零线之间和地线之间的电压为0V。

（2）用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器的通断都不影响其他用电器的使用，这样就可以保证正常情况下，每个用电器的电压都是220V。

（3）测电笔：①作用：辨别火线和零线，检查电器设备的外壳是否带电。

②结构：试电笔分钢笔式和螺丝刀式两种。

③使用：用手接触笔尾的金属体，用笔尖接触被测的导线，若氖管发光，说明被测导线是火线；若氖管不发光，说明被测导线是零线。

当试电笔的笔尖接触被测导线时，绝不允许用手或身体的其他部分再去接触笔尖。

④注意：若手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光。

【知识点三】三脚插头和漏电保护器（1）插座①作用：连接家用电器，给可移动的家用电器供电②种类：两孔插座、三孔插座③安装：并联在家庭电路中④接线：两孔插座：左零右火三孔插座：左零右火上接地（2）三脚插头①接线原理：三角插头与三孔插座相对应，其中一条接火线（通常标有“L”字样），一条接零线（标有“N”字样），第三条线和用电器的金属外壳相连（标有“E”字样）。

②作用：三脚插头中接火线和接零线的两条导线的另一端接用电部分，为用电部分提供电能；与金属外壳相连的导线，插座上相应的导线和室外的大地相连。
