通用水泥的技术性能指标
时间：2008-03-05 14:20 文字选择：大中小

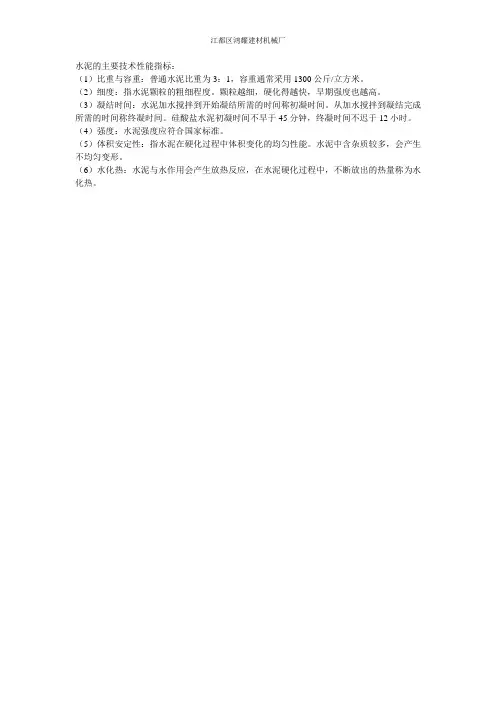

为了保证水泥能很好使用和水泥制品完全使用，国家标准规定了水泥的各项技术性能指标，用户在选购水泥时对这些技术性能指标应有所了解。
（l）硅酸盐水泥的技术性能指标\r
细度：硅酸盐水泥细度为比表面积不低于3D0平米／Kg。
凝结时间：硅酸盐水泥的初凝时间不得早于45min，终凝时间不得迟于3 9 0min
不溶物：硅酸盐水泥中不溶物含量不大于0.75％。
MgO含量：硅酸盐水泥中MgO含量不大于5.0％。
SO3含量：硅酸盐水泥中SO。含量不大于3.5％。
烧失量：硅酸盐水泥中烧失量含量不大于3.0％。
标号：硅酸盐水泥的标号及各龄期强度值，见表3－2所示。
表3－2硅酸盐水泥各龄期的强度值
标号抗压强度，MPa 抗折强度，MPa
3天28天3天28天
425R 22．0 42．5 4．0 6．5
525 23．0 52．5 4．0 7．0
525R 27．0 52．5 5．0 7．0
625 28．0 62．5 5．0 8．0
625R 32．0 62．5 5．5 8．0
725 37．0 72．5 6．0 8．5
注：R一早强型
（2）普通硅酸盐水泥的技术性能指标
细度：普通硅酸盐水泥细度汛筛余量表示，即0.080mm方孔筛筛余不超过10％。
凝结时间：普通硅酸盐水泥初凝时间不得早于45min，终凝时间不得迟于10h。
不溶物：普通硅酸盐水泥中不溶物含量不大于1.5％。
MgO含量：普通硅酸盐水泥MgO。含量不大于5.0％。
SO含量：普通硅酸盐水泥SO。含量不大于3．5％。
烧失量：普通硅酸盐水泥中烧失量不大于3．5％
标号：普通硅酸盐水泥的标号及各龄期强度值见表3－3。
表3－3普通硅酸盐水泥各龄期的强度值
标号抗压强度，MPa 抗折强度，MPa
3天28天3天28天
325 12．0 32．5 2．5 5．5
425 16．0 42．5 3.5 6．5
425R 21．0 42．5 4.0 6．5
525 22．0 52.5 4.0 7．0
525R 26．0 52．5 5．0 7．0
625 27．0 62．5 5．0 8．0
625R 31．0 62．5 5．0 8．0
（3）矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰质硅酸盐水泥技术性能指标。
细度。矿渣水泥、火山灰水泥和粉煤灰水泥的细度用筛余量表示，即0．080mm方孔筛筛余量不得超过、l。0．0％。
凝结时间：矿渣水泥、火山灰水泥和粉煤灰水泥的初凝时间不得早于45min，终凝时间不得迟于10h。
不溶物：矿渣水泥、火山灰水泥和粉煤灰水泥对不溶物含量不作规定
MgO含量：矿渣水泥、火山灰水泥和粉煤灰水泥中MgO含量不大于5．0％。·。一烧失量：矿渣水泥中烧失量不大于50％，其它两种水泥对烧失量不作要求。
SO3含量：火山灰水泥和粉．煤灰水泥中SO。含量不大于3．5％，矿渣水泥中SO。含量不大于4．0％”。
标号：矿渣水泥、火山灰水泥和粉煤灰水泥的标号和各龄期强度值见表3－4。表3－4各龄期的强度值
标号抗压强度，MPa 抗折强度，MPa
3天7天28天3天7天28天
275 -- 13．0 27．5 -- 2.5 5.5
325 -- 15.0 32.5 -- 3.0 5.5
425 -- 21.0 42.5 -- 4.0 6.5
425R 19.0 -- 42.5 4.0 -- 6.5
525 21.0 -- 52.5 4.0 -- 7.0
525R 23.0 -- 52.5 4.5 -- 7.0
625R 28.0 -- 62.5 5.0 -- 8.0
指明水泥
美国ASTM C150 - 97 I / II型
（ASTM标准的I / ii ）审查强制性指标数据标准
二氧化硅（％）20.61 min.20.0美国ASTM C114
氧化铝（％）4.89 max.6.0美国ASTM C114
铁（％）3.41 max.6.0美国ASTM C114
氧化镁（％）3.68 max.6.0美国ASTM C114
三氧化硫（％）2.38 max.3.0美国ASTM C114
C3A （％）7.18 max.8.0美国ASTM C114
烧失量（意向书）（％）1.69 max.3.0美国ASTM C114
不溶性残渣（％）0.61 max.0.75美国ASTM C114
Alkalies （钠0.658氧化钾）（％）0.51 max.0.60美国ASTM C114
（ASTM标准的I /二）
布莱恩m2/kg 347 min.280美国ASTM C204
空气含量7.1 max.12.0美国ASTM C185
维卡（初期）设置时142 min.45美国ASTM C191
维卡（最后）设定时间195 max.375美国ASTM C191
灭菌扩大0.18 max.0.80美国ASTM C151
脉冲集粘贴86.0 min.50美国ASTM C451
强度@ 3天6月19日min.12.0美国ASTM C109/C109M
强度@ 7天25.2 min.19.0美国ASTM C109/C109M
调查报告GB175 - 2007 P.O52.5R
项目审查数据强制性指标标准
氧化镁（％）≤4.0 ≤5.0 GB的/吨176-1999
三氧化硫（％）≤3.0 ≤3.5 GB的/吨176-1999
烧失量（％）≤3.0 ≤5.0 GB的/吨176-1999
范尼思（80p米残渣筛）（％）≤3.0 ≤10.0国标/吨1345年至1991年凝结时间：初步（分）≥45 GB的60-120 /吨1346年至二零零一年
凝结时间：最后（分钟）120-230 ≤600 GB的/吨1346年至二零零一年健全（八测试）合格合格国标/吨1346年至2001年
强度（3天）：弯曲强度（MPa ）≥5.0 ≥5.0 GB的/吨17671-1999
强度（3天）：压缩强度（MPa ）≥29.0 ≥26.0 GB的/吨17671-1999 强度（28天）：弯曲强度（MPa ）≥7.5 ≥7.0 GB的/吨17671-1999 强度（28天）：压缩强度（MPa ）≥55.0 ≥52.5 GB的/吨17671-1999
调查报告GB175 - 2007 P.O42.5R
硅酸盐水泥GB175 - 2007 P.O42.5R日期：2005年8月1日
项目审查数据强制性指标标准
氧化镁（％）3.49 ≤5.0 GB的/吨176-1999
三氧化硫（％）≤3.5 GB的2.48 /吨176-1999
烧失量（％）4.29 ≤5.0 GB的/吨176-1999
范尼思（80p米残渣筛）（％）4.0 ≤10.0国标/吨1345年至1991年
凝结时间：初步（分）152 ≥45 GB的/吨1346年至2001年
凝结时间：最后（分）230 ≤600 GB的/吨1346年至2001年
健全（八测试）合格合格国标/吨1346年至2001年
强度（3天）：弯曲强度（MPa ）5.7 ≥4.0 GB的/吨17671-1999
强度（3天）：压缩强度（MPa ）28.0 ≥21.0 GB的/吨17671-1999
强度（28天）：弯曲强度（MPa ）≥6.5 GB的8.3 /吨17671-1999
强度（28天）：压缩强度（MPa ）48.0 ≥42.5 GB的/吨17671-1999
