基础工程-培训课件

6.2 支护结构侧向水土压力计算
水土压力计算方法
常采用兰金土压力理论计算，并分以下两种形式： ✓水土分算
分别计算水、土压力后叠加，其中土压力取土的g '、 c'、j'计算，适用于砂性土和粉土。
✓水土合算
采用土的gsat、ccu、jcu计算总的水土压力，适用于粘性
土。
6.3 悬臂式桩墙计算
极限平衡法
指对基坑进行包括土体、降水和开挖在内的一系列勘察、设计、施工和检测等工作
6.1.1 基坑工程概念及特点
基坑工程特点 ✓ 一般为临时性结构，安全储备相对较小，风险性较大 ✓ 具有很强的区域性、个案性、综合性 ✓ 具有较强的时空效应 ✓ 对周边环境影响较大
6.1.1 基坑工程概念及特点
设计施工要求
图６.８理论假设土压力与实测对比图
6.2 支护结构侧向水土压力计算
✓ 工程中常采用三角形与经验矩形两种模式：当墙体位移较大时一般采用前者，否则采用后者；
✓ 基坑内外有稳态渗流时宜采用流网法或简化分布图计算。
图6.9 Terzaghi-Peck土压力分布修正（a）砂;(b)中等饱和软粘土；(c)硬粘土
✓ 取下段OC为隔离M体A ， 0由: ∑MQ0C＝0hE求(hth，a0并hu0按) 式(1)放大
t
6Q0
✓ 由等值梁AO求算最大弯g 矩( KMpmax Ka )
6.5 多支点桩墙计算
土质较差，基坑较深时采用，支锚层数及位置根据土层分布与性质、基坑深度、支护结构刚度和材料强度以及施工要求等因素确定
水泥土桩墙支护结构 ✓ 特点：用深层搅拌机在地基深部将水泥和土体强制拌和而
成；
✓ 适合：软土区的浅基坑(H≤6.0m)

基础工程-培训课件(共 68张PPT)

平向增强体复合地基竖向增强体复合地基水
8.2.2 复合地基作用机理与破坏模式

作用机理
桩体作用
排水固结
挤密作用加筋作用

破坏模式
刺入破坏
鼓胀破坏
整体剪切破坏
滑动破坏
8.2.3 复合地基的有关设计参数

面积置换率 m 定义：桩体截面积Ap与其承担的复合地基面积A之比

主要特征
横向挤密；无需开挖和回填；处理深度大，可达12～15m；

就地取材，造价低；利用粉煤灰，还可变废为宝。
8.4.3 土桩、灰土桩和石灰桩法

适用情况处理5～15m、地下水位以下、含水量w＝14~23％的湿陷性黄土、新近堆积黄土、素填土、杂填土以及其他非饱和粘土、粉土等。
排水固结法
振密和挤密法:重锤夯实、强夯、振冲挤密及砂桩、土桩或灰土桩挤密法等

灌浆法
加筋法托换技术
8.2.1 复合地基的概念与分类

复合地基—指天然地基在地基处理过程中部分土体得到增强或被置换，或设置加筋材料，加固区由基体(天然地基土体)和增强体两部分组成的人工地基。
散体材料桩复合地基竖向增强体复合地基柔性桩复合地基复合地基刚性桩复合地基水平向增强体复合地基

8.3.3 土工合成物法
土工聚合物又称土工织物，是土工用合成纤维材料的总称。具
有强度高、弹性好、耐磨、耐化学腐蚀、滤水、不霉烂、不缩水、不怕虫蛀等性能。其造价低廉、施工简便、整体性好，能明显改善和增强岩土工程性质，其作用：

基础工程施工面授培训课件

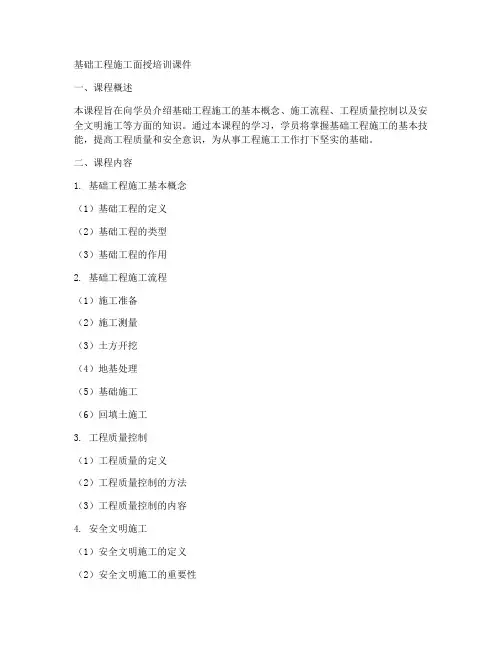

基础工程施工面授培训课件一、课程概述本课程旨在向学员介绍基础工程施工的基本概念、施工流程、工程质量控制以及安全文明施工等方面的知识。

通过本课程的学习，学员将掌握基础工程施工的基本技能，提高工程质量和安全意识，为从事工程施工工作打下坚实的基础。

二、课程内容1. 基础工程施工基本概念（1）基础工程的定义（2）基础工程的类型（3）基础工程的作用2. 基础工程施工流程（1）施工准备（2）施工测量（3）土方开挖（4）地基处理（5）基础施工（6）回填土施工3. 工程质量控制（1）工程质量的定义（2）工程质量控制的方法（3）工程质量控制的内容4. 安全文明施工（1）安全文明施工的定义（2）安全文明施工的重要性（3）安全文明施工的措施三、教学方法本课程采用面授教学方式，结合理论讲解和实例分析，通过PPT、视频等教学辅助手段，使学员更好地理解和掌握基础工程施工的知识。

四、课程安排共计4个学时，具体安排如下：第1学时：基础工程施工基本概念、施工流程及工程质量控制第2学时：安全文明施工及实例分析第3学时：施工现场管理及工程质量验收第4学时：实战演练及课程总结五、考核方式本课程考核方式为现场实操考核，学员需要在施工现场进行实际操作，demonstrating所学的知识和技能。

考核合格者将获得基础工程施工培训证书。

六、培训对象从事基础工程施工、现场管理、工程质量控制和安全文明施工等相关工作的学员。

七、培训目标通过本课程的学习，使学员掌握基础工程施工的基本知识和技能，提高工程质量和安全意识，为现场施工提供有力保障。

基础工程ppt课件

02
CHAPTER
基础工程设计
结构设计原则
根据建筑物的使用功能、结构类型、荷载条件等因素，制定结构设计原则，包括合理选择材料、确定结构形式、进行构件设计和连接设计等。
结构分析
对建筑物的结构进行全面的分析和计算，确保其满足承载力、稳定性和变形要求。
结构设计步骤
进行基础工程设计时，需要按照一定的步骤进行，包括确定设计依据、进行荷载分析、进行结构分析和设计等。
人才短缺：基础工程建设领域的人才短缺现象严重，尤其是高端技术和管理人才。
行业机遇
新型城镇化：新型城镇化的推进为基础设施投资提供了广阔空间。
技术创新：技术创新将为基础设施建设和维护带来更多可能性，如基于物联网的智能监测等。
未来基础工程管理将更加注重精细化与专业化，对项目管理人员的专业素质和管理能力要求更高。
根据不同的标准，可以将荷载分为不同的类型，如永久荷载、可变荷载、偶然荷载等。
荷载分类
在进行荷载分析时，需要根据规范和实际情况确定各种荷载的取值，如重力荷载、风荷载、地震作用等。
荷载取值
根据建筑物的使用功能和结构类型，需要对各种荷载进行组合，以便进行结构分析和设计。
荷载组合
基础类型
根据地质条件、荷载条件、上部结构等因素，可以选择不同的基础类型，如天然地基、桩基、地下连续墙等。
精细化与专业化
基础工程项目管理将更加注重环保和可持续发展，通过绿色施工和生态修复等措施，实现工程与环境的和谐共生。
绿色与可持续发展
信息化和数字化管理将在基础工程项目中发挥越来越重要的作用，提高管理效率和质量控制水平。
信息与。
工程概况与问题描述
原因分析与诊断
补救措施与修复方案
工程事故概述

地基与基础工程培训课件(ppt 107页)

钢筋骨架的主筋连接宜采用对焊；主筋接头配置在同一截面内数量不超过50%；同一根钢筋两个接头的距离应大于30d0并不小于500mm。桩顶和桩尖直接受到冲击力易产生很高的局部应力，桩顶和桩尖钢筋配置(如图 2.2所示)应作特殊处理。钢筋骨架制作允许偏差应符合表2.1的规定。
场地平整及周边障碍物处理定桩位及埋设水准点
依据施工图设计要求，把桩基定位轴线桩的位置在施工现场准确地测定出来，并作出明显的标志。在打桩现场附近设置2～4个水准点，用以抄平场地和作为检查桩入土深度的依据。桩基轴线的定位点及水准点，应设置在不受打桩影响的地方。桩帽、垫衬和送桩设备机具准备
等；对基础进行移轴处理，当偏心荷载较大时，可使基础轴线偏离柱的轴
线；施工中正确安排施工顺序和施工进度。
2 桩基础工程
学习重点：钢筋混凝土预制桩和混凝土灌注桩施工及质量检验标准，对泥浆护壁成孔灌注桩施工过程及方法。
学习要求：
了解桩基础组成及分类；
掌握预制桩施工顺序确定、注意事项、质量事故产生的原因和预防措施；了解静力压桩特点和施工方法；
钢筋混凝土预制桩有方形实心断面桩和圆柱体空心断面桩。
钢筋混凝土预制桩施工前，应根据施工图设计要求、桩的类型、成孔过程对土的挤压情况、地质探测和试桩等资料，制定施工方案。其主要内容包括：确定施工方法，选择打桩机械，确定打桩顺序，桩的预制、运输，以及沉桩过程中的技术和安全措施。
2.1.1 施工准备
了解泥浆护壁成孔施工过程及工艺原理；掌握沉管灌注桩、大直径人工挖孔灌注桩
的施工方法，常见质量事故的预防和处理，安全施工措施；了解预制桩、灌注桩质量检验标准。
桩基础是深基础应用最多的一种基础形式，它由若干个沉入土中的桩和连接桩顶的承台或承台梁组成。

第二章-基础工程分解PPT课件

2.3 混疑土灌注桩施工
▪ 灌注桩：直接在桩位上用机械成孔或人工挖孔，在
孔内安放钢筋、灌注混凝土而成型的桩。
▪ 与预制桩相比，灌注桩具有不受地层变化限制，不
需要接桩和截桩，节约钢材、振动小、噪声小等特点。
▪ 灌注桩按成孔方法分为泥浆护壁成孔灌注桩、沉管
灌注桩、干作业钻孔灌注桩、人工挖孔灌注桩等。
将坑中松软土挖除，使坑底及四壁均见天然土为止，回填与天然土压缩性相近的材料。当天然土为砂土时，用砂或级配砂石回填；当天然土为较密实的粘性土，用3：7 灰土分层回填夯实；天然土为中密可塑的粘性土或新近沉积粘性土，可用1：9或 2：8灰土分层回填夯实，每层厚度不大于20cm 。
2、松土坑范围较大，且长度超过5m
度宜为5~15m。 3、材料要求土：黏性土及塑性指数大于4的粉土
石灰：新鲜的生石灰，颗粒不得大于5mm 4、施工要点（1）桩孔施工方法的选择（2）桩孔的施工要求（3）填孔要求（4）冬雨季施工要求
5、质量检验
（三）深层搅拌法
1、原理：利用水泥、石灰等材料作为固化剂，通过特制的搅拌机械，在地基深处将软土和固化剂强制搅拌，使软土硬结成具有整体性、稳定性和一定强度的水泥加固体土，从而提高地基强度。
（二）土井、砖井的处理 1、土井、砖井位于基坑中间
先用素土分层回填夯实，至基础底下2m处，将井壁四周松软部分挖去，有砖井圈时，将井圈拆至槽底以下1~1.5m。当井内有水，应用中、粗砂及块石、卵石或碎砖回填至水位以上 50cm，然后再按上述方法处理；当井内已填有土，但不密实，挖除困难时，可在部分拆除后的砖石井圈上加钢筋混凝土盖封口，上面用素土或2：8 灰土分层回填、夯实至槽底。
履带式桩架

基础工程课件

(2)雨水、地下水渗入基坑，使土体重力增大及抗剪能力降低，是造成塌方的主要原因。
(3)基坑(槽)边缘附近大量堆土，或停放机具、材料，或由于动荷载的作用，使土体产生的剪应力超过土体的抗剪强度.
三、支护结构
在城市建设中高层建筑、超高层建筑所占比例逐年增多，高层建筑如何解决深基础施工中的安全问题也越来越突出，建设部近几年的事故统计中，坍塌事故成了继“四大伤害”（高处坠落、触电、物体打击、机械伤害）之后的第五大伤害。在坍塌事故中，基坑基槽开挖、人工扩孔桩施工造成的坍塌占坍塌总数的65%，所以坍塌事故也已列入建设部专项治理内容。
2、放边坡
边坡形式：斜坡、折线坡、踏步(台阶)式
图1 土方边坡形式
(a)直线边坡 (b)不同土层折线边坡 (c) 相同土层折线边坡
注：土质均匀、地下水位低、留置时间时间短、开挖深度在5m深以内时，方可采用。
2、造成边坡土壁塌方的主要原因有：
(1)边坡过陡，使土体本身稳定性不够，尤其是在土质差、开挖深度大的坑槽中，常引起塌方。
4. 焊工必须站在稳固的操作平台上作业，焊机
必须放置平稳、牢固，设有良好的接地保护
装置。
返回
1. 操作时应穿电焊工作服、绝缘鞋和戴电焊手套、防护面罩等安全防护用品，高处作业时系安全带。
2. 操作前应首先检查焊机和工具，如焊钳和焊接电缆的绝缘、焊机外壳保护接地和焊机的各接线点等，确认安全合格方可作业。
打锤范围不得有其他人停留。
一、挖方工程、回填土工程 3、防止坍塌等危险事故的安全措施
（1）开挖槽、坑、沟深度超过1.5m，必须根据土质和深度情况按安全技术交底放坡或加可靠支撑，遇边坡不稳、有坍塌危险征兆时必须立即撤离现场并及时报告施工负责人，采取排险措施。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

7.2.3 软土地基的工程措施
利用表层密实的粘性土(“硬壳层”)作为持力层减小基底附加应力地基处理
✓ 采用换土垫层或桩基础等 ✓ 采用砂井预压，加速土层排水固结 ✓ 采用高压喷射、深层搅拌、粉体喷射等处理方法使用期间，对大面积地面堆载划分范围，避免荷载局部集中、直接压在基础上
7.3.1 黄土的特征和分布
7.3.2 影响黄土地基湿陷性的主要因素
影响因素：
✓ 粘粒含量 ✓ 孔隙比大小 ✓ 含水量大小 ✓ 外加压力
7.3.3 湿陷性黄土地基的勘察与评价
湿陷性评价的意义和标准
✓ 意义： • 查明黄土在一定压力下浸水后是否具有湿陷性 • 判别场地的湿陷类型 • 判定黄土地基的湿陷等级
✓ 标准： • 我国《湿陷性黄土地区建筑规范》（GBJ25-90）
湿陷系数的测定压力
✓ 试验时测定湿陷系数的压力p应采用黄土地基的实
际压力。
初勘阶段，建筑物的平面位置、基础尺寸和埋深等尚未确定，即实际压力大小难以预估。《黄土规范》规定：自基础底面（初勘时，自地面下1.5 m）算起， 10 m以上的土层应用200 kPa；10 m以下至非湿陷性土层顶面，应用其上覆土的饱和自重应力（当大于 300 kPa时，仍应用300 kPa）；基底压力大于300kPa 时，宜用实际压力判别黄土的湿陷性
分布
我国黄土面积64 万km2，其中湿陷性黄土约占3/4。
7.3.2 影响黄土地基湿陷性的主要因素
黄土的湿陷机理
✓ 黄土的结构特征
• 黄土的结构是由集粒和碎屑组成的骨架颗粒相互连接形成的一种粒状架空结构体系，它含有大量的架空孔隙。
图7.1 黄土结构示意图 1砂粒; 2粗粉粒; 3胶
结物; 4大孔隙
7. 特殊土地基
概念 7.1 概述
✓ 区域性地基
特殊土地基、山区地基以及地震区地基等。
✓ 特殊土
由于生成时不同的地理环境、气候条件、地质成因以及次生变化等原因，使一些土类具有特殊的成分、结构和工程性质。
通常把这些具有特殊工程性质的土类称为特殊土。特殊土种类很多，大部分都具有地区特点，故又有区域性特殊土之称。
7.2.1 软土及其分布
分布 ✓ 滨海环境沉积、海陆过渡环境沉积（三角洲沉积） ✓ 河流环境沉积、湖泊环境沉积和和沼泽环境沉积 ✓ 山地型的软土，软岩风化产物和地表的有机物质经
水流搬运，沉积于低洼处，长期饱水软化或间有微生物作用而形成。
7.2.2 软土的工程特性及其评价
工程特性： ✓ 触变性 ✓ 流变性 ✓ 高压缩性 ✓ 低强度 ✓ 低透水性 ✓ 不均匀性评价： ✓ 判定地基产生滑移和不均匀变形的可能性 ✓ 选择适宜的持力层和基础型式 ✓ 分析对相邻建筑物的不利影响。
✓ 黄土的物质成分
✓水的浸湿
• 黄土中胶结物的多寡和成分，以及颗粒的组成和分布，对于黄土的结构特点和湿陷性的强弱有着重要的影响。
• 胶结物含量 • 黄土中的盐类
• 黄土受水浸湿时，结合水膜增厚楔入颗粒之间。于是，结合水联结消失，盐类溶于水中，骨架强度随着降低，土体在上覆土层的自重应力或在附加应力与自重应力综合作用下，其结构迅速破坏，土粒滑向大孔，粒间孔隙减少。这就是黄土湿陷现象的内在过程。
7.3.3 湿陷性黄土地基的勘察与评价
黄土湿陷性的判别
✓

湿陷系数：单位厚度的土层，由于
浸水在规定压力下产生的湿陷量，它表示了土样所代表黄土层的湿陷程度。
s
hp hp' h0
✓ 湿陷性判别：我国《湿陷性黄土地
区建筑规范》按照国内各地经验采用 s=0.015作为湿陷性黄土的界限值， s≥0.015定为湿陷性黄土，否则为非湿陷性黄土。
7.1 概述
主要内容
✓ 软土 ✓ 湿陷性黄土 ✓ 膨胀土地基 ✓ 土岩组合地基 ✓ 冻土、盐渍土
7.2.1 软土及其分布
软土
✓ 天然孔隙比大于或等于1.0，天然含水量大于液限，压缩系数宜大于0.5 MPa－1，不排水抗剪强度宜小于 30 kPa，并且具有灵敏结构性的细粒土。其包括淤泥、淤泥质土、泥炭、泥炭质土等。
图7.2 双线法压缩试验曲线 1－不浸水试样php曲线; 2－浸水试样ph′p曲线;
3－pds曲线
7.3.3 湿陷性黄土地基的勘察与评价
湿陷性评价：
✓ 湿陷起始压力：
根据现场载荷试验p-s曲线(压力与浸水下沉量曲
线)，取其转折点所对应的压力作为湿陷起始压力。
✓ 湿陷性判别
当黄土所受压力低于这个数值，即使浸了水也只产生压缩变形，而不会出现湿陷现象。
• 湿陷性黄土地基的湿陷等级，应根据基底下各土层
累计的总湿陷量和计算自重湿陷量的大小按下表确
定。
n
zs 0 zsihi i 1
n
s si hi i 1
湿陷类型
zs(cm) s(cm)
非自重湿陷性地基
zs ≤7
自重湿陷性地基
7<zs≤35
zs >35
湿陷起始压力确定
✓ 双线法
2个试样。一个在天然湿度下分级加
荷，另一个在天然湿度下加第一级荷
重，下沉稳定后浸水，至湿陷稳定后
再分级加荷。
绘制pds曲线上取ds＝0.015所对应的压力作为湿陷起始压力psh
✓ 单线法
5个试样，各试样均分别在天然湿度
下分级加荷至不同的规定压力。绘制pds曲线。 psh的确定方法与双线法相同。
定义：
✓ 黄土是一种产生于第四纪地质历史时期干旱条件下的沉积物，主要呈黄色或褐黄色（包括原生黄土及次生黄土）。
✓ 凡天然黄土在一定压力作用下，受水浸湿后，土的结构迅速破坏，发生显著附加下沉，强度也随之降低的，称为湿陷性黄土。
✓ 黄土受水浸湿后，在上覆土层自重应力作用下发生湿陷的称自重湿陷性黄土；不发生湿陷，而需在自重和外荷共同作用下才发生湿陷的称为非自重湿陷性黄土。
✓7.3湿.陷3 类湿型陷的性划黄分土地基的勘察与评价
• 划分：《湿陷性黄土地区建筑规范》用计算自重湿陷量
zs来划分这两种湿陷类型的地基，zs(cm)按下式计算：
n
h • 当 zs >7cm时为自zs重湿陷0性i黄1 土z地si 基i ， zs ≤7cm时为非自重湿陷性黄土地基。
✓ 黄7土.3地.3区的湿湿陷陷性等黄级土地基的勘察与评价
