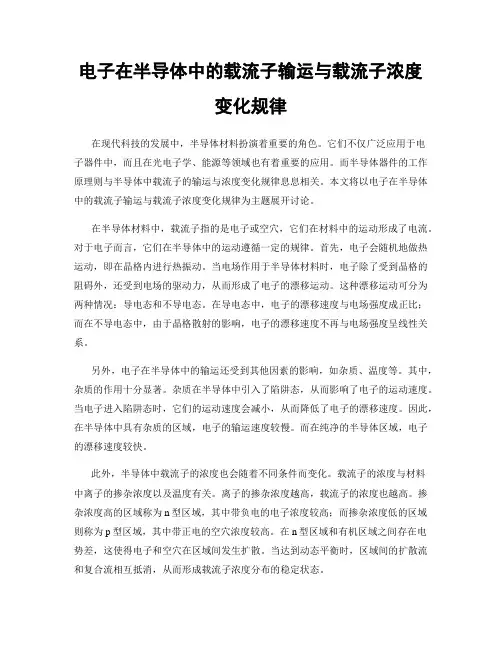

电子在半导体中的载流子输运与载流子浓度变化规律在现代科技的发展中,半导体材料扮演着重要的角色。
它们不仅广泛应用于电子器件中,而且在光电子学、能源等领域也有着重要的应用。
而半导体器件的工作原理则与半导体中载流子的输运与浓度变化规律息息相关。
本文将以电子在半导体中的载流子输运与载流子浓度变化规律为主题展开讨论。
在半导体材料中,载流子指的是电子或空穴,它们在材料中的运动形成了电流。
对于电子而言,它们在半导体中的运动遵循一定的规律。
首先,电子会随机地做热运动,即在晶格内进行热振动。
当电场作用于半导体材料时,电子除了受到晶格的阻碍外,还受到电场的驱动力,从而形成了电子的漂移运动。
这种漂移运动可分为两种情况:导电态和不导电态。
在导电态中,电子的漂移速度与电场强度成正比;而在不导电态中,由于晶格散射的影响,电子的漂移速度不再与电场强度呈线性关系。
另外,电子在半导体中的输运还受到其他因素的影响,如杂质、温度等。
其中,杂质的作用十分显著。
杂质在半导体中引入了陷阱态,从而影响了电子的运动速度。
当电子进入陷阱态时,它们的运动速度会减小,从而降低了电子的漂移速度。
因此,在半导体中具有杂质的区域,电子的输运速度较慢。
而在纯净的半导体区域,电子的漂移速度较快。
此外,半导体中载流子的浓度也会随着不同条件而变化。
载流子的浓度与材料中离子的掺杂浓度以及温度有关。
离子的掺杂浓度越高,载流子的浓度也越高。
掺杂浓度高的区域称为n型区域,其中带负电的电子浓度较高;而掺杂浓度低的区域则称为p型区域,其中带正电的空穴浓度较高。
在n型区域和有机区域之间存在电势差,这使得电子和空穴在区域间发生扩散。
当达到动态平衡时,区域间的扩散流和复合流相互抵消,从而形成载流子浓度分布的稳定状态。
总结起来,电子在半导体中的载流子输运与载流子浓度变化规律是一个复杂而又精彩的过程。
电子的漂移运动受到电场和晶格散射的共同影响,杂质的引入又对电子的运动速度产生了显著的影响。

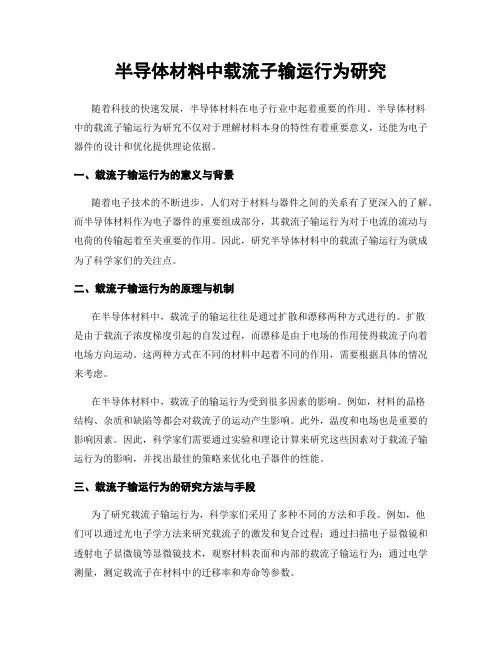

半导体材料中载流子输运行为研究随着科技的快速发展,半导体材料在电子行业中起着重要的作用。
半导体材料中的载流子输运行为研究不仅对于理解材料本身的特性有着重要意义,还能为电子器件的设计和优化提供理论依据。
一、载流子输运行为的意义与背景随着电子技术的不断进步,人们对于材料与器件之间的关系有了更深入的了解。
而半导体材料作为电子器件的重要组成部分,其载流子输运行为对于电流的流动与电荷的传输起着至关重要的作用。
因此,研究半导体材料中的载流子输运行为就成为了科学家们的关注点。
二、载流子输运行为的原理与机制在半导体材料中,载流子的输运往往是通过扩散和漂移两种方式进行的。
扩散是由于载流子浓度梯度引起的自发过程,而漂移是由于电场的作用使得载流子向着电场方向运动。
这两种方式在不同的材料中起着不同的作用,需要根据具体的情况来考虑。
在半导体材料中,载流子的输运行为受到很多因素的影响。
例如,材料的晶格结构、杂质和缺陷等都会对载流子的运动产生影响。
此外,温度和电场也是重要的影响因素。
因此,科学家们需要通过实验和理论计算来研究这些因素对于载流子输运行为的影响,并找出最佳的策略来优化电子器件的性能。
三、载流子输运行为的研究方法与手段为了研究载流子输运行为,科学家们采用了多种不同的方法和手段。
例如,他们可以通过光电子学方法来研究载流子的激发和复合过程;通过扫描电子显微镜和透射电子显微镜等显微镜技术,观察材料表面和内部的载流子输运行为;通过电学测量,测定载流子在材料中的迁移率和寿命等参数。
此外,模拟计算也是研究载流子输运行为的重要手段之一。
通过建立合适的模型和方程,科学家们可以在计算机上模拟材料中的载流子输运行为,从而预测其性能和行为。
四、载流子输运行为研究的应用研究半导体材料中的载流子输运行为不仅对于理解材料的特性有着重要意义,还有着广泛的应用前景。
例如,在太阳能电池中,研究材料中的载流子传输行为有助于提高太阳能电池的效率。
此外,在遥感和传感器领域,对于半导体材料中载流子输运行为的研究也能为新型传感器的设计和开发提供指导。

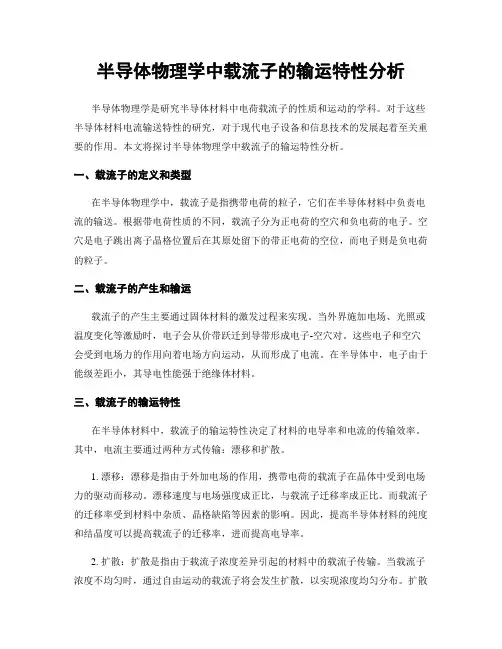

半导体物理学中载流子的输运特性分析半导体物理学是研究半导体材料中电荷载流子的性质和运动的学科。
对于这些半导体材料电流输送特性的研究,对于现代电子设备和信息技术的发展起着至关重要的作用。
本文将探讨半导体物理学中载流子的输运特性分析。
一、载流子的定义和类型在半导体物理学中,载流子是指携带电荷的粒子,它们在半导体材料中负责电流的输送。
根据带电荷性质的不同,载流子分为正电荷的空穴和负电荷的电子。
空穴是电子跳出离子晶格位置后在其原处留下的带正电荷的空位,而电子则是负电荷的粒子。
二、载流子的产生和输运载流子的产生主要通过固体材料的激发过程来实现。
当外界施加电场、光照或温度变化等激励时,电子会从价带跃迁到导带形成电子-空穴对。
这些电子和空穴会受到电场力的作用向着电场方向运动,从而形成了电流。
在半导体中,电子由于能级差距小,其导电性能强于绝缘体材料。
三、载流子的输运特性在半导体材料中,载流子的输运特性决定了材料的电导率和电流的传输效率。
其中,电流主要通过两种方式传输:漂移和扩散。
1. 漂移:漂移是指由于外加电场的作用,携带电荷的载流子在晶体中受到电场力的驱动而移动。
漂移速度与电场强度成正比,与载流子迁移率成正比。
而载流子的迁移率受到材料中杂质、晶格缺陷等因素的影响。
因此,提高半导体材料的纯度和结晶度可以提高载流子的迁移率,进而提高电导率。
2. 扩散:扩散是指由于载流子浓度差异引起的材料中的载流子传输。
当载流子浓度不均匀时,通过自由运动的载流子将会发生扩散,以实现浓度均匀分布。
扩散速度与浓度梯度成正比,与扩散系数成正比。
扩散系数受到温度、材料的缺陷和掺杂等因素的影响。
四、载流子输运的限制因素在实际的半导体器件中,载流子的输运过程会受到一些因素的限制,主要包括散射、载流子密度限制和表面反射等。
1. 散射:散射是指载流子在晶体中与杂质、晶格缺陷或声子等相互作用后改变原始运动状态的过程。
散射会使得载流子的迁移率降低,影响载流子的输运效率。

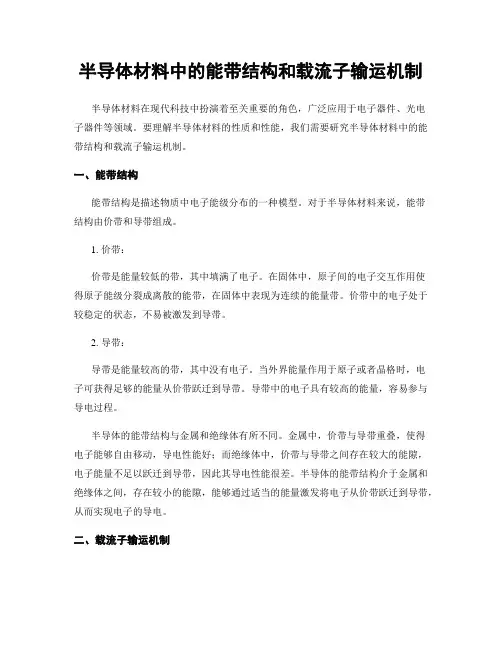

半导体材料中的能带结构和载流子输运机制半导体材料在现代科技中扮演着至关重要的角色,广泛应用于电子器件、光电子器件等领域。
要理解半导体材料的性质和性能,我们需要研究半导体材料中的能带结构和载流子输运机制。
一、能带结构能带结构是描述物质中电子能级分布的一种模型。
对于半导体材料来说,能带结构由价带和导带组成。
1. 价带:价带是能量较低的带,其中填满了电子。
在固体中,原子间的电子交互作用使得原子能级分裂成离散的能带,在固体中表现为连续的能量带。
价带中的电子处于较稳定的状态,不易被激发到导带。
2. 导带:导带是能量较高的带,其中没有电子。
当外界能量作用于原子或者晶格时,电子可获得足够的能量从价带跃迁到导带。
导带中的电子具有较高的能量,容易参与导电过程。
半导体的能带结构与金属和绝缘体有所不同。
金属中,价带与导带重叠,使得电子能够自由移动,导电性能好;而绝缘体中,价带与导带之间存在较大的能隙,电子能量不足以跃迁到导带,因此其导电性能很差。
半导体的能带结构介于金属和绝缘体之间,存在较小的能隙,能够通过适当的能量激发将电子从价带跃迁到导带,从而实现电子的导电。
二、载流子输运机制载流子是指电子和空穴,它们是半导体材料中的导电粒子。
载流子的输运过程影响着半导体材料的导电性能。
1. 电子输运:电子由外界电场驱动,从一个位置向另一个位置移动。
在半导体中,电子的输运通常分为漂移和扩散两种情况。
漂移是指电场作用下,电子沿着电场方向移动,与杂质或晶格碰撞,导致速度减小;扩散是指电子在浓度梯度作用下,从高浓度区域向低浓度区域扩散。
电子输运的基本原理可以用经典电动力学和半导体物理学中的牛顿第二定律和欧姆定律描述。
2. 空穴输运:空穴是电子跃迁到导带中留下的一个“空位”,在半导体材料中的移动过程也被称为空穴的输运。
空穴的运动类似于正电荷的运动。
当外界电场作用于半导体材料时,空穴会受到电场力的驱动,从一个位置移动到另一个位置。
空穴的输运过程中,同样存在漂移和扩散两种情况。

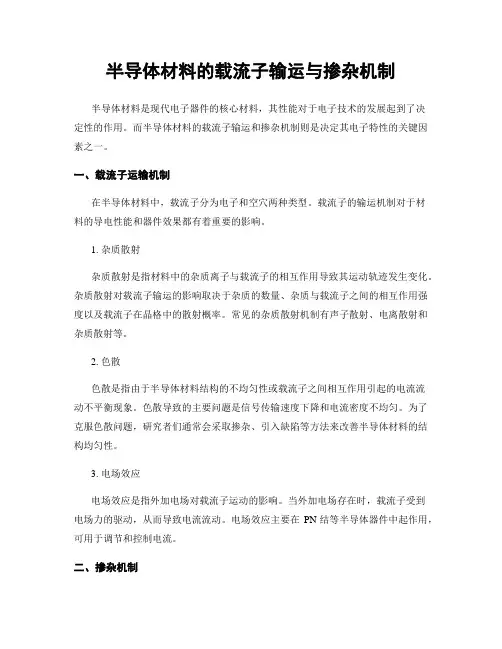

半导体材料的载流子输运与掺杂机制半导体材料是现代电子器件的核心材料,其性能对于电子技术的发展起到了决定性的作用。
而半导体材料的载流子输运和掺杂机制则是决定其电子特性的关键因素之一。
一、载流子运输机制在半导体材料中,载流子分为电子和空穴两种类型。
载流子的输运机制对于材料的导电性能和器件效果都有着重要的影响。
1. 杂质散射杂质散射是指材料中的杂质离子与载流子的相互作用导致其运动轨迹发生变化。
杂质散射对载流子输运的影响取决于杂质的数量、杂质与载流子之间的相互作用强度以及载流子在晶格中的散射概率。
常见的杂质散射机制有声子散射、电离散射和杂质散射等。
2. 色散色散是指由于半导体材料结构的不均匀性或载流子之间相互作用引起的电流流动不平衡现象。
色散导致的主要问题是信号传输速度下降和电流密度不均匀。
为了克服色散问题,研究者们通常会采取掺杂、引入缺陷等方法来改善半导体材料的结构均匀性。
3. 电场效应电场效应是指外加电场对载流子运动的影响。
当外加电场存在时,载流子受到电场力的驱动,从而导致电流流动。
电场效应主要在PN结等半导体器件中起作用,可用于调节和控制电流。
二、掺杂机制掺杂是指在半导体材料中引入外来杂质或添加少量的离子,以改变材料的电学性质和导电性能。
掺杂通常分为两种类型:N型掺杂和P型掺杂。
1. N型掺杂N型掺杂是指在半导体材料中引入杂质,使得材料中载流子的主要类型为电子。
N型掺杂通过掺入五族元素(如砷、锑等)来实现,这些杂质的外层电子数比晶体原子少,形成多余的电子,这些多余的电子即成为载流子。
2. P型掺杂P型掺杂是指在半导体材料中引入杂质,使得材料中载流子的主要类型为空穴。
P型掺杂通过掺入三族元素(如硼、铝等)来实现,这些杂质的外层电子数比晶体原子多,形成缺乏的电子,这些缺乏的电子即成为空穴。
掺杂可以通过扩散、离子注入等方法进行。
通过控制掺杂的类型和浓度,可以调节半导体材料的导电性能,使其具备不同的电子特性和导电能力。
半导体材料中的载流子输运与性质研究引言半导体材料在现代科技中扮演着重要的角色。
它们被广泛应用于电子器件、光电器件和能量存储等领域。
半导体材料的性质与载流子的输运密切相关。
因此,研究半导体材料中载流子输运与性质的特点,将有助于优化器件性能、提高电子器件的效率以及开发新型半导体材料。
一、载流子输运的基本概念半导体材料的载流子包括电子和空穴。
载流子密度及其输运过程直接影响半导体材料的导电性和光电性能。
常用的描述载流子输运的方法有电阻率、载流子迁移率、载流子扩散系数等。
1. 电阻率电阻率是衡量材料导电性能的重要参数。
它是指单位长度和单位横截面积内,材料对电流的阻碍程度。
较低的电阻率意味着更好的导电性能。
2. 载流子迁移率载流子迁移率描述了载流子在外电场作用下运动的能力。
它是表征半导体材料导电性能的重要参数。
较高的迁移率将导致较好的输运效果。
3. 载流子扩散系数载流子扩散系数是描述载流子在梯度电场下,由于浓度差进行输运的能力。
它也是表征半导体材料导电性能的重要参数。
较高的扩散系数意味着载流子的输运能力更强。
二、影响载流子输运的因素许多因素影响着半导体材料中载流子的输运特性。
理解这些因素对于提高器件性能和设计新型材料至关重要。
1. 掺杂浓度掺杂浓度是指掺入半导体材料中的杂质的浓度。
适当的掺杂可增加载流子浓度,从而提高材料的导电性能。
2. 杂质类型不同类型的杂质对载流子输运产生不同的影响。
杂质的电荷状态、能级、位置等参数都会显著影响材料的载流子输运特性。
3. 结构和形貌半导体材料的结构和形貌也对载流子输运产生影响。
例如,表面的缺陷和界面引起的杂质散射将限制载流子迁移,从而影响材料的导电性能。
4. 温度效应半导体材料中的载流子输运与温度密切相关。
随着温度的增加,材料的载流子输运能力通常会增加。
5. 光激发光激发是另一个影响半导体材料中载流子输运的重要因素。
光激发可以产生额外的载流子,并改变材料的电导率。
三、研究方法和技术为了深入研究半导体材料中载流子输运与性质,许多研究方法和技术被应用于实验和模拟。

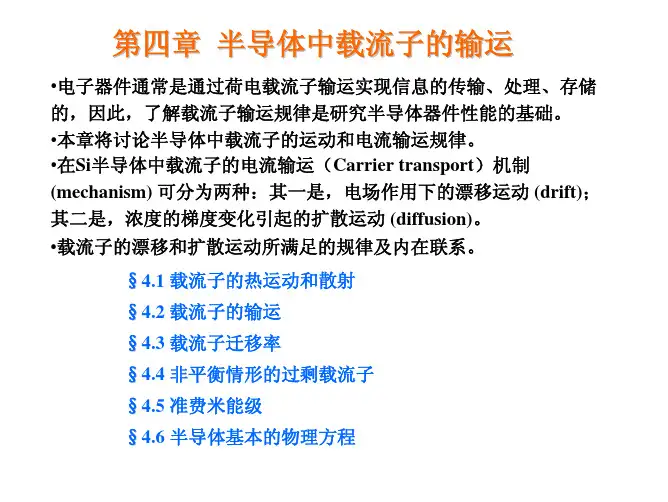

第四章 半导体中载流子的输运现象在前几章我们研究了热平衡状态下,半导体导带和价带中的电子浓度和空穴浓度。
我们知道电子和空穴的净流动将会产生电流,载流子的运动过程称谓输运。
半导体中的载流子存在两种基本的输运现象:一种是载流子的漂移,另一种是载流子的扩散。
由电场引起的载流子运动称谓载流子的漂移运动;由载流子浓度梯度引起的运动称谓载流子扩散运动。
其后我们会将会看到,漂移运动是由多数载流子(简称多子)参与的运动;扩散运动是有少数载流子(简称少子)参与的运动。
载流子的漂移运动和扩散运动都会在半导体内形成电流。
此外,温度梯度也会引起载流子的运动,但由于温度梯度小或半导体的特征尺寸变得越来越小,这一效应通常可以忽略。
载流子运动形成电流的机制最终会决定半导体器件的电流-电压特性。
因此,研究半导体中载流子的输运现象非常必要。

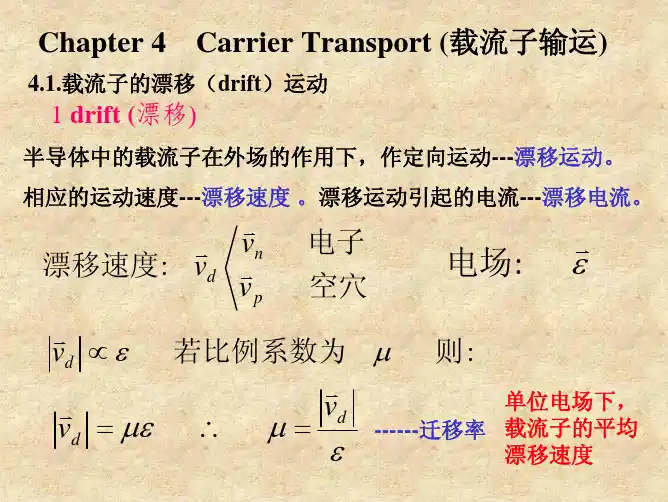

4.1漂移电流密度如果导带和价带都有未被电子填满的能量状态,那么在外加电场的作用下,电子和空穴将产生净加速度和净移位。
电场力的作用下使载流子产生的运动称为“漂移运动”。
载流子电荷的净漂移会产生“漂移电流”。
如果电荷密度为ρ的正方体以速度dυ运动,则它形成的电流密度为()4.1dr fdJ ρυ=其中ρ的单位为3C cm - ,drfJ 的单位是2Acm -或2/C cms 。
若体电荷是带正电荷的空穴,则电荷密度epρ=,e 为电荷电量191.610(e C -=⨯库仑),p 为载流子空穴浓度,单位为3cm -。
则空穴的漂移电流密度/p drfJ可以写成:()()/ 4.2p drf dpJ ep υ=dp υ表示空穴的漂移速度。
空穴的漂移速度跟那些因素有关呢?在电场力的作用下,描述空穴的运动方程为()*4.3p F m a eE==e 代表电荷电量,a 代表在电场力F 作用下空穴的加速度,*pm 代表空穴的有效质量。
如果电场恒定,则空穴的加速度恒定,其漂移速度会线性增加。
但半导体中的载流子会与电离杂质原子和热振动的晶格原子发生碰撞或散射,这种碰撞或散射改变了带电粒子的速度特性。
电子与光子在半导体材料中的输运现象半导体材料是现代电子学和光电子学领域的重要组成部分。
其特殊的电子结构赋予了它们在电子和光子输运方面独特的性质。
本文将探讨电子和光子在半导体材料中的输运现象,从而加深我们对这些材料的理解。
一、电子输运现象半导体材料中的电子输运现象主要包括载流子的漂移和扩散效应。
载流子是指在半导体中参与电子输运的带电粒子,包括电子和空穴。
它们的运动行为直接影响着半导体的电导率和电阻率等性质。
1.1 载流子的漂移载流子在半导体中的漂移是指受到电场作用下的定向运动。
当电场作用于半导体材料时,其中的载流子将受到电场力的作用,从而出现漂移运动。
这种运动方式类似于人们在水中游泳时受到水流推动的情况。
1.2 载流子的扩散载流子扩散是指由浓度梯度引起的自由载流子的运动。
在半导体材料中,自由载流子会由高浓度区域自发地向低浓度区域扩散。
这个过程类似于人们在高温环境下散发出的热量向周围环境传播。
二、光子输运现象除了电子输运现象外,光子在半导体材料中的输运现象也具有重要意义。
光子是光的基本组成部分,其在半导体材料中的传输行为影响着光电器件的性能。
2.1 光的吸收与发射当光照射到半导体材料中时,光子能量可以被半导体吸收,转化为电子能量。
这种转化过程称为光的吸收。
与此同时,当半导体处于激发态时,也可以发生光子的发射,将电子能量转化为光子能量。
2.2 光的散射与反射光子在半导体材料中的输运过程中可能会发生散射和反射。
散射是指光在材料内部的传输方向发生偏转的现象,而反射则是指光从材料表面反射回来。
这些现象影响了光子在材料中的传播速度和方向。
三、半导体材料中的电子与光子耦合效应半导体材料中的电子和光子相互作用现象极为重要。
电子能量转化为光子能量的过程称为辐射复合,而光子能量转化为电子能量的过程则称为吸收过程。
这些过程是半导体材料中的电子输运和光子输运相互联系的体现。
3.1 前向注入通过在半导体材料中施加不同电势,可以实现电子和空穴的注入。
第四章 半导体中载流子的输运现象在前几章我们研究了热平衡状态下,半导体导带和价带中的电子浓度和空穴浓度。
我们知道电子和空穴的净流动将会产生电流,载流子的运动过程称谓输运。
半导体中的载流子存在两种基本的输运现象:一种是载流子的漂移,另一种是载流子的扩散。
由电场引起的载流子运动称谓载流子的漂移运动;由载流子浓度梯度引起的运动称谓载流子扩散运动。
其后我们会将会看到,漂移运动是由多数载流子(简称多子)参与的运动;扩散运动是有少数载流子(简称少子)参与的运动。
载流子的漂移运动和扩散运动都会在半导体内形成电流。
此外,温度梯度也会引起载流子的运动,但由于温度梯度小或半导体的特征尺寸变得越来越小,这一效应通常可以忽略。
载流子运动形成电流的机制最终会决定半导体器件的电流-电压特性。
因此,研究半导体中载流子的输运现象非常必要。
4.1漂移电流密度如果导带和价带都有未被电子填满的能量状态,那么在外加电场的作用下,电子和空穴将产生净加速度和净移位。
电场力的作用下使载流子产生的运动称为“漂移运动”。
载流子电荷的净漂移会产生“漂移电流”。
如果电荷密度为ρ的正方体以速度dυ运动,则它形成的电流密度为()4.1dr fdJ ρυ=其中ρ的单位为3C cm - ,drfJ 的单位是2Acm -或2/C cms 。
若体电荷是带正电荷的空穴,则电荷密度epρ=,e 为电荷电量191.610(e C -=⨯库仑),p 为载流子空穴浓度,单位为3cm -。
则空穴的漂移电流密度/p drfJ可以写成:()()/ 4.2p drf dpJ ep υ=dp υ表示空穴的漂移速度。
空穴的漂移速度跟那些因素有关呢?在电场力的作用下,描述空穴的运动方程为()*4.3p F m a eE==e 代表电荷电量,a 代表在电场力F 作用下空穴的加速度,*pm 代表空穴的有效质量。
如果电场恒定,则空穴的加速度恒定,其漂移速度会线性增加。
但半导体中的载流子会与电离杂质原子和热振动的晶格原子发生碰撞或散射,这种碰撞或散射改变了带电粒子的速度特性。
在电场的作用下,晶体中的空穴获得加速度,速度增加。
当载流子同晶体中的原子相碰撞后,载流子会损失大部分或全部能量,使粒子的速度减慢。
然后粒子又会获得能量并重新被加速,直到下一次受到碰撞或散射,这一过程不断重复。
因此,在整个过程粒子将会有一个平均漂移速度。
在弱电场的情况下,平均漂移速度与电场强度成正比(言外之意,在强电场的情况下,平均漂移速度与电场强度不会成正比)。
()4.4dp p Eυμ=其中pμ是空穴迁移率,载流子迁移率是一个重要的参数,它描述了粒子在电场作用下的运动情况,迁移率的单位为2/cmV s。
将式(4.4)带入(4.2),可得出空穴漂移电流密度的表达式:()/ 4.5p drf p J ep Eμ=空穴的漂移电流密度方向与施加的电场方向相同。
同理可知电子的漂移电流为()/ 4.6n drf dnJ en υ=-弱电场时,电子的漂移电流也与电场成正比。
但由于电子带负电,电子的运动方向与电场方向相反,所以()4.7dn n Eυμ=-其中dnυ代表电子的平均漂移速度,nμ代表电子的迁移率,为正值。
所以电子的漂移电流密度为()()()/ 4.8n drf n n J en E en Eμμ=--=虽然电子的运动方向与电场方向相反,但电子的漂移电流密度方向仍与电场方向相同。
()()224.1300//1350480850040039001900n p T K cm V s cm V s Si G aAs G eμμ= 表时,低掺杂浓度下的典型迁移率值材料电子迁移率和空穴迁移率都与温度和掺杂浓度有关。
表4.1给出了300TK=时低掺杂浓度下的一些典型迁移率值。
总的漂移电流是电子的漂移电流与空穴的漂移电流的和:即()()4.9drf n p J e n p Eμμ=+()1631632102431630010,04.135/10,1.5102.251010d a d a d iT K N cmN E V cm N N N n N cm np cmnn ---====>≈=⨯===⨯例题:给定电场强度时,计算半导体中产生的漂移电流密度。
考虑硅半导体在,掺杂浓度。
假定电子与空穴的迁移率由表给出,计算给定电场强度时产生的漂移电流密度。
解:由于,所以是型半导体。
假定室温下杂质完全电离,因此电子浓度:空穴浓度由于()()()()()1916221.6101013503575.6/756/drf n p n p J e n p E en E A cmm A m mμμμ->>=+≈=⨯==,所以漂移电流为这个例子说明,漂移电流密度是由多数载流子产生的;很小的电场就会产生较大的漂移电流密度;也意味着产生毫安级的电流占用较小的器件面积。
()()143153121216301.30010,10,4.135, 6.82.300201207.8110d a def a T K N cm N cm E Vcm AcmT K E Vcm J Acm p N cm-------=========⨯练习题:时,硅的掺杂浓度为电子与空穴的迁移率见表。
若外加电场为求漂移电流密度。
时,某P 型半导体器件的外加电场,求漂移电流密度为时的杂质浓度。
注意:上面提到的电子迁移率和空穴迁移率都是指多子迁移率。
4.2迁移率载流子迁移率反映的是载流子的平均漂移速度与施加电场的关系,定义为Eυμ=。
对空穴而言dpp Eυμ=。
空穴的加速度与电场力的关系()****4.10p p p peEt d m d F eE m a m m dt dtυ⎛⎫⎪ ⎪⎝⎭====υ表示载流子在电场作用下沿电场方向的平均速度;t 表示两次碰撞的时间间隔。
根据上式得*peEt Em υμ==,所以载流子迁移率()* 4.11pet mμ=如果将上式的t 用空穴的平均碰撞时间cpτ代替,则空穴的迁移率为()* 4.12dp cp p pe E mυτμ==同理,电子的迁移率为()* 4.13dncn n ne E mυτμ==其中cnτ表示电子受到碰撞的平均时间间隔。
晶体中影响载流子迁移率大小的主要因素是两种散射机制:即晶格散射(声子散射)与电离杂质散射。
固体的理想周期性势场允许电子在整个晶体中自由运动,不会对电子产生散射。
当温度升高时,半导体晶体中的原子具有一定的热能,在其晶格位置附近做无规则的振动,晶格振动破坏了理想周期势场,导致载流子电子、空穴与振动的晶格原子发生相互作用。
这就是所谓的晶格散射机制。
因为晶格散射与原子的热运动有关,所以出现散射的几率一定是温度的函数。
如果定义Lμ代表存在晶格散射的迁移率,根据散射理论,在一阶近似的情况下有()3/24.13L Tμ-=∝当温度下降时,晶格原子的热振动减弱,受到晶格散射的几率降低,使迁移率增大。
在高温下,轻掺杂半导体中晶格散射是迁移率降低的主要机制。
另一种影响载流子迁移率的机制称谓电离杂质散射。
掺入半导体的杂质原子可以控制或改变半导体的特性。
室温下杂质已完全电离,电子和空穴与电离杂质之间存在库仑作用,库仑作用引起的散射也会改变载流子的速度特性。
如果定义Iμ表示只有电离杂质散射存在的迁移率,则在一阶近似下有()3/24.14I ITN μ=∝其中Id aNN N +-=+表示半导体总电离杂质浓度。
温度升高,载流子的随机运动速度增加,减小了位于电离杂质散射中心附近的时间,这相当于库仑作用时间短,受到散射的影响就小,电离散射迁移率Iμ就大;如果电离杂质散射中心数量IN 增加,那么载流子与电离杂质散射中心碰撞或散射几率相应增加,电离散射迁移率Iμ就小。
低温或常温下,半导体中电离杂质散射是迁移率降低的主要机制。
如果Lτ表示晶格散射的平均时间间隔,那么/Ldt τ就表示在d t时间内受到晶格散射的几率。
同理,如果Iτ表示电离杂质散射的平均时间间隔,那么/Idt τ就表示在d t 时间内受到电离杂质散射的几率。
若同时存在两种散射机制且两种散射机制相互独立,则在d t时间内受到的散射的几率为两者之和()4.15LIdtdtdtτττ=+其中τ为任意两次散射的平均时间间隔。
根据迁移率的定义(4.12)或(4.13)式,上式可以写成()1114.16LIμμμ=+其中Iμ代表仅有电离杂质散射时的迁移率;Lμ代表仅有晶格原子散射时的迁移率; μ代表总的迁移率。
4.3电导率4.2节的(4.9)式给出了漂移电流密度的表达式,可以写成:()()4.17drf n p J e n p E Eμμσ=+=其中σ代表半导体材料的电导率,单位是()1cm -Ω,电导率是载流子浓度及迁移率的函数。
而迁移率又是掺杂浓度的函数()Id aNN N +-=+(主要指电离杂质散射迁移率)。
因此,电导率是掺杂浓度的复杂函数。
电导率的倒数是电阻率。
记为ρ,单位是cm Ω。
()()11 4.18n p e n p ρσμμ==+图5.5表示条形半导体材料电阻,电阻条的长度为L ,高度为jx ,宽度为W ,则电阻条的截面积为jA W x =。
如果在条形半导体材料的两端施加电压V ,产生流过电阻的电流为I 。
我们有电流密度()4.19jI I J Ea A W x σ===加在半导体电阻上的电场()4.19V E b L=所以()4.19jI V c W x Lσ=()4.19j j L L V I I RI d W xW xρσ⎛⎫⎛⎫===⎪ ⎪ ⎪ ⎪⎝⎭⎝⎭式(4.19a )是半导体中的欧姆定律。
其中()4.20j j LL L R R W x x W W ρρ⎛⎫⎛⎫⎛⎫=== ⎪ ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭jR x ρ=是方块电阻,它是电阻率与结深的比值。
所以电阻既是电阻率的函数又是半导体几何形状和图形尺寸的函数。
考虑具有受主掺杂浓度为()0adN N=的P 型半导体,由于a i N n >>,假定电子与空穴的迁移率为同一数量级,则电导率为()()4.21n p p e n p e pσμμμ=+≈假定杂质完全电离上式可改写为()14.22p a e N σμρ≈=非本征半导体的电导率或电阻率的大小由多数载流子浓度决定。
这验证了漂移电流密度由多数载流子贡献的结论。
载流子迁移率的值应根据掺杂浓度和对应的温度下的实际测量曲线求得。
既然载流子迁移率的大小跟温度有关,那么非本征半导体的电导率或电阻率也与温度有关,其半导体材料制成的电阻器也是温度的函数。
对本征半导体而言,电导率为()()4.23i n p ie n σμμ=+一般来说,电子和空穴的迁移率并不相等,所以本征半导体的电导率中含有电子迁移率和空穴迁移率两个参数。
