1．简介
预应力混凝土空心方桩是专业工厂采用先张法预应力、离心成型和蒸汽养护等工艺制成的一种细长的外方内圆等截面预制混凝土构件，运至工地接长并沉入地下成为建(构)筑物的基础。

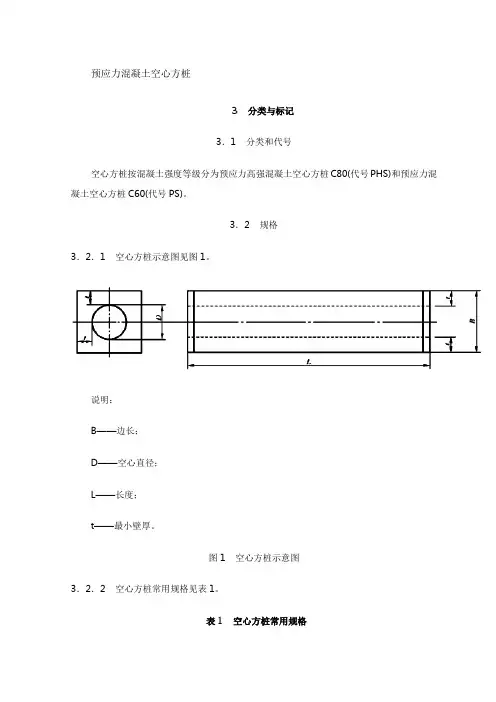

预应力混凝土空心方桩按混凝土的等级强度及混凝土承载面的大小可分为KFZ、HKFZ、TKFZ，分别为预应力混凝土空心方桩、预应力高强混凝土空心方桩、薄壁预应力混凝土空心方桩，其中TKFZ主要用于以纯摩擦桩为主的地质，而HKFZ主要用于高层建筑上或有高耐腐蚀要求的地质情况，KFZ与TKFZ的混凝土强度等级为C60，HKFZ的混凝土强度等级为C80。空心方桩的外边长主要在300×300～1 000×1000之间，每50为一增量。单节桩长可从6m～60m不等，每节桩之间通过特制的端头板进行连接，以满足不同的地质基础要求和设计承载力，接桩最长可达150m。[1]
空心方桩不适宜于在孤石和障碍物多、石灰岩地层、有坚硬隔层及从松软突变到特别坚硬的地层中施工，其适用的地层为流塑、软塑状态的软弱地基，持力层宜为粘土层、砂层、深埋基岩，以及强风化岩层或风化残积土层较厚的地层，尤其适用于软弱土层较厚的地基。
2．优点
桩身适宜的有效预压应力，不但可以防止空心方桩在搬运、吊装过程中产生裂缝，还有就是抵消沉桩过程中的拉应力。当然过高的预应力也会诱发纵向裂缝，并且有效预压应力愈高，桩的轴向承载力也会有所降低。
因为桩是空心的、开口的，所以压桩入土的过程中，土体能挤入桩孔内一定深度而形成土塞，甚至使桩口完全闭塞，因而其承载力跟同断面的钢筋混凝土方桩一样，同时节约了材料。另外，这种空心方桩在一些软弱土地基的工程中应用时，因为桩身开孔并能进一部分土，也在一定程度上减少了场地土的挤土效应以及对周边环境的影响。土质较硬地基工程中，通过带桩尖解决沉桩问题。
空心方桩一般采用静压法施工，可以减少锤击造成的桩身拉应力，从而减少桩体配筋，也能减少环境燥声污染。
空心方桩比管桩有三点优越性:
(1) 外截面为方形比圆形更适宜堆放,空心方桩的方形截面比圆形更有利于接桩施
工，还有就是在在静压法施工中空心方桩不会像管桩那样容易被夹碎；
(2) 在相同面积的实体形状中，圆周长最小，即空心方桩截面的外周长一般比相同截
面积的管桩的周长大，可以通过简单的计算来说明。对于以侧摩阻力为主的摩擦
桩和端承摩擦桩的桩型，空心方桩占有优势；
(3) 相同的截面积，空心方桩比管桩的截面惯性矩大些。
3． 设计计算方法[2]
在空心方桩中施加预应力主要为了运输、吊装过程控制裂缝产生，而基桩打入岩土中后，仅承受竖向荷载时，预应力不发挥作用。张拉控制应力取0.70.73con ptk f σ=-，ptk f 为预应力钢筋强度标准值。
预应力损失的计算
空心方桩考虑四种引起预应力损失的因素，包括张拉端锚具变形和钢筋内缩、混凝土蒸汽养护、预应力钢筋的应力松弛以及混凝土的收缩和徐变。当计算求得的预应力总损失值少于100MPa 时，取100MPa 。
参考文献参考了《混凝土结构设计规范》以及《先张法预应力混凝土管桩》中的有关条文，本文对于空心方桩的预应力损失和有效预压应力的计算进行研究得出以下公式。
(1) 张拉端锚具变形和钢筋内缩引起的预应力损失1l σ
1l s a E l
σ=
a -张拉端锚具变形和钢筋内缩值，可取1-3mm l -张拉端至锚固端之间的距离 s E -预应力钢筋的弹性模量
(2) 放张之后的预应力钢筋的拉应力pt σ
1'pi
pt p
c A n A σσ=+
pi σ-扣除1l σ的预应力钢筋初始的拉应力, 1pi con l σσσ=- c A -混凝土的截面积 p A -预应力钢筋的截面积 'n -放张时预应力钢筋和混凝土的弹性模量比
(3) 混凝土蒸汽养护引起的预应力损失3l σ
此项预应力损失值理论上为零,实际计算中，一般考虑此项损失的数值为15-40Mpa 。
(4) 低松弛预应力钢筋应力松弛引起的预应力损失4l σ
当0.5/0.7con ptk f σ<≤时，()40.125
/0.5l con ptk con f σσσ=- 当0.7/0.8con ptk f σ<≤时，()40.2/0.575l con ptk con f σσσ=-
(5) 混凝土收缩和徐变引起的预应力损失5l σ
'545280115pc
cu l f σσρ+=+
pc σ-受拉(压)区预应力钢筋合力点处的混凝土法向压应力
()
34p pc pt l l c A A σσσσ=--
'cu f -放张时混凝土立方体抗压强度 ρ-受拉(压)区钢筋的配筋率;对于对称配筋，配筋率按照总截面积的一半计算
(6) 预应力钢筋的有效拉应力pe σ
345pe pt l l l σσσσσ=---
(7) 混凝土有效预压应力ce σ
p ce pe c A A σσ=
空心方桩的桩基竖向承载力和桩身结构承载力设计计算
(1) 桩基竖向承载力计算
对于计算桩的承载力一般采用“土壤力学方法”，它的基本原理是:桩对下压荷载的总抗力等于表面摩擦力和底端抗力两个分量之和。参考文献估算方法是桩基规范采用的经验参数法，即根据土的物理指标与承载力参数之间的经验关系确定单桩竖向极限承载力标准值。
()uk sk pk sik i pk j n Q Q Q u q l q A A λ=+=++∑
sik q -桩侧第i 层土的极限侧阻力标准值 pk q -极限端阻力标准值
u -桩身周长 j A -桩端净截面面积 n A -桩端敞口(内腔)面积 i l -桩穿越第i 层土的厚度
λ-桩端土塞效应系数，其计算公式如下，采用封闭桩尖时取值为1。
当/5b h d <时，0.16/b h d λ=
当/5b h d ≥时，0.8λ=
式中，b h 桩端进入持力层的深度，d 空心方桩的内腔直径
敞口部分的端阻力类似于钢管桩的承载机理，引入入桩端土塞效应系数，借鉴《建筑桩基技术规范》钢管桩的公式，就有上式。
(2) 桩身结构受压承载力设计值计算
桩身结构受压承载力就是桩身最大允许轴向承压力。
()0.85**p c ce R f A σ=-
p R -空心方桩桩身结构受压承载力设计值 c f -桩身混凝土抗压强度设计值
ce σ-桩身混凝土有效预压应力 A -桩身横截面积
系数源自试验成果。公式中引入ce σ使公式力学概念明确，即有效预压应力越大，p R 值越小，并且p R 计算值的安全度增加
桩身结构受压承载力设计值要不小于相应于承载能力极限状态下荷载效应基本组合单桩所受的竖向压力设计值。当桩身结构受压承载力与桩土协同工作承载力相近时，桩的设计最经济。
(3) 桩身结构受拉承载力设计值计算
桩身结构受拉承载力设计值应符合下式的规定，此时桩仅配置预应力钢筋。
*p py p N f A =
p N -空心方桩桩身结构受拉承载力设计值 py f -预应力钢筋的抗拉强度设计值 p A -预应力钢筋面积
