中考物理真题分类训练——电学作图专题1.（2020泰安，21）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。

N电源2.（2020黔西南，17）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。

在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。

3.（2020南充，24）请画出用开关控制灯泡的电路。

4.（2020遂宁，16）根据安全用电原则将图中的灯泡和开关连入照明电路。

5.(2020乐山，36)如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。

6.（2020抚顺，23）如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N极。

请在图中标出：(1)通电螺线管左端的磁极（用“N”或“S”表示）；(2)磁感线的方向；(3)电源右端的极性（用“+”或“-”表示）。

7.（2020毕节，16）将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。

画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。

8.（2020内江，21）在条形磁铁旁边放一小磁针，小磁针静止时的指向如图所示，请你根据小磁针的指向，标出条形磁铁的N、S极；并用箭头标出a点的磁感线方向。

9.（2020青岛，23）教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

10.（2020青岛，25）小明在课堂上给同学们展示了一个装置如图所示的实验。

请完成下列问题：(1)闭合开关后，标出通电螺线管的N、S极及磁感线的方向（）；(2)闭合开关后，螺线管右侧的小磁针将______（选填序号）①顺时针旋转90°②逆时针旋转90°③顺时针旋转180°④逆时针旋转180°(3)要增强此螺线管的磁性，可采用______方法（写出一条即可）。

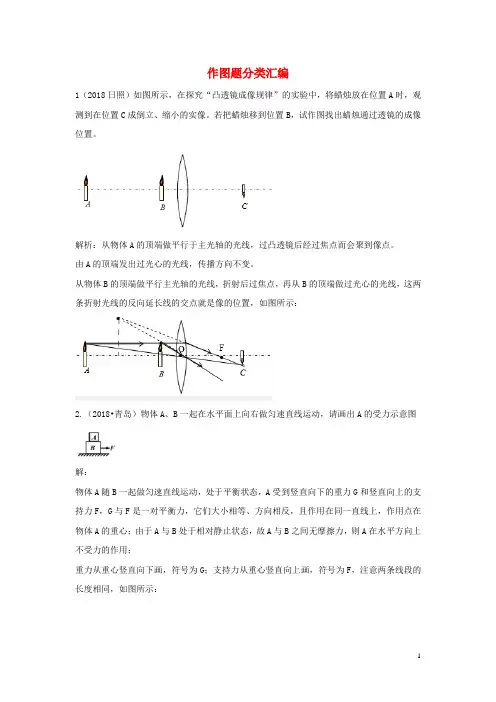

作图题分类汇编1（2018日照）如图所示，在探究“凸透镜成像规律”的实验中，将蜡烛放在位置A时，观测到在位置C成倒立、缩小的实像。

若把蜡烛移到位置B，试作图找出蜡烛通过透镜的成像位置。

解析：从物体A的顶端做平行于主光轴的光线，过凸透镜后经过焦点而会聚到像点。

由A的顶端发出过光心的光线，传播方向不变。

从物体B的顶端做平行主光轴的光线，折射后过焦点，再从B的顶端做过光心的光线，这两条折射光线的反向延长线的交点就是像的位置，如图所示：2.（2018•青岛）物体A、B一起在水平面上向右做匀速直线运动，请画出A的受力示意图解：物体A随B一起做匀速直线运动，处于平衡状态，A受到竖直向下的重力G和竖直向上的支持力F，G与F是一对平衡力，它们大小相等、方向相反，且作用在同一直线上，作用点在物体A的重心；由于A与B处于相对静止状态，故A与B之间无摩擦力，则A在水平方向上不受力的作用；重力从重心竖直向下画，符号为G；支持力从重心竖直向上画，符号为F，注意两条线段的长度相同，如图所示：3.（2018德州）如图所示，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中。

请画出它经平面镜发生反射及进入水中发生折射的光路图。

___________【答案】【解析】过入射点作法线，根据光的反射定律反射角等于入射角，作出反射光线；再根据当光从空气斜射入水中时，折射角小于入射角，作出其折射光线，如图所示：4.（2018日照）某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。

他们用的实验器材如图所示，两个透明容器中密封着等量空气，U形管中液面最初相平，两个密闭容器中都有一段电阻丝。

（1）请你用笔画线代替导线，把图甲两个容器的电阻丝接到电路中。

（2）实验中通过观察液面高度的变化来比较电流通过导体产生热量的多少，这种方法叫转换法。

（3）接好电路，闭合开关，通电一段时间后，右（填“左”或“右”）侧U形管中液面高度变化大，此实验现象表明，在电流和通电时间均相同的情况下，电阻越大，所产生的热量越多。

上海市10年（2013-2022）中考物理真题分类汇编作图题1．（2022•上海）如图所示，静止在水平地面上的物体重力G为6牛，请在图中用力的图示法画出该物体所受的地面的支持力F。

【解析】解：水平静止在水平地面上的物体受到的重力和地面对它的支持力，二力的大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，所以地面上的物体所受地面的支持力F＝G＝6N，竖直向上，作用点在物体下表面的中点上，选取标度为3N，从力的作用点沿竖直向上作有向线段，使线段长度为标度的2倍，如图所示：2．（2020•上海）在图中，小球受到的重力G为6牛，用力的图示法画出重力G。

【解析】解：小球受到重力的方向竖直向下，作用点在小球的重心，重力的大小为6N，可选取标度为3N，则所画线段的长度为标度的2倍，如图所示：。

3．（2016•上海）在如图中，小球受到绳子的拉力F为2牛。

用力的图示法画出拉力F。

【解析】解：可设标度为1N．小球受拉力的作用点在绳与球相连处，并且方向沿绳向上，大小为2N．故答案为：4．（2018•上海）在图中，均匀球体受到绳子拉力F的大小为4牛，用力的图示法画出拉力F。

【解析】解：可设标度为2N．小球受拉力的作用点在绳与球相连处，并且方向沿绳向上，大小为4N．如图所示：5．（2014•上海）在图中，物块受到水平向右，大小为2牛的拉力F，用力的图示法画出拉力F。

【解析】解：先选取一段表示2N的线段，然后过物体的重心作水平向右的大小为2N的拉力F，其长短为表示1N线段的2倍，图示如下：6．（2019•上海）在图中，正方体受到的重力G为10牛，用力的图示法画出重力G。

【解析】解：物体受到的重力方向竖直向下，作用点在重心，大小为10N，可确定标度为5N，则画重力的图示如下图：7．（2017•上海）在图中，小球受到的重力G为20牛，用力的图示法画出重力G。

【解析】解：重力的大小为20N，取标度为10N，方向竖直向下，作用在小球的重心，如图所示：8．（2015•上海）如图重为6牛的物体静止在水平面上，用力的图示法画出它所受的重力G。

2020全国物理中考题分类汇编19—《光学作图》1.（2020湖北随州）如图是一长方形玻璃砖ABCD，其中AB、BC面涂有反射涂层，一条光线从AD面射入玻璃砖，请画出该光线进入玻璃砖后经过AB、BC面的两次反射，并最终从AD面射出的光路图。

2.（2020四川巴中）如图所示，一束光从空气斜射入水中，已知入射光线AO，请画出反射光线OB和折射光线OC。

3.（2020湖北孝感）如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O 为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。

请画出：①光线SC经过凸透镜折射后的光线；②光线SD经过平面镜反射后的光线。

4.（2020湖南衡阳）如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。

5.（2020山东济宁）一束光照射到平面镜上，如图所示。

请在图中画出反射光线并标出反射角的度数。

(按要求完成图)6.（2020辽宁抚顺）如图所示，S点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。

请画出：(1)S点发出的入射光线。

(2)经平面镜的反射光线。

(3)凸透镜左侧焦点F的位置。

7.（2020江苏镇江）请根据平面镜成像特点，作出图中点光源S发出的一条入射光线的反射光线。

8.（2020内蒙古呼和浩特）如图所示，处于水中的点光源S，发出一条光线从水中斜射入空气。

(1)在图中作出这条入射光线的反射光线与折射光线的大致位置；(2)画出关于水面所成像的位置点；(3)光在真空中的传播速度为______。

9.（2020湖北十堰）如图，空气中某点光源S发出的条光线射向水面，在水面发生反射和折射，反射光线经过P点。

请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向(保留作图痕迹)。

10.（2020江苏常州）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S.(保留作图痕迹)11.（2020湖北恩施）有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。

2023 年中考物理真题专题练习—力学作图题1、〔2023 江苏泰州〕如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。

〔〕答案：解析：物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面对上，如以下图：2、〔2023 湖南怀化〕如图甲所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O 点为气球的重心。

答案：3、〔2023 江苏南京〕图丙中，轻拉弹簧，水平面上的物体A 和B 处于静止状态，画出物体A 的受力示意图.答案：解析：对A 进展受力分析，A 受到重力和支持力，由于A 和B 间没有相对运动或相对运动趋势，所以A 不受摩擦力，如以下图：4、〔2023 湖北恩施〕如图甲，物块沿粗糙斜面对上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；答案：解析：重力的方向始终竖直向下，作用点在物块上；物块相对于斜面对上运动，物块受到沿斜面对下的摩擦力。

物块对斜面压力作用点在斜面上，方向垂直于斜面对下。

如以下图：5、〔2023 湖南邵阳〕木块在水平向右的拉力F 作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。

答案：6、〔2023 山东潍坊〕在内壁光滑的汽缸内，用重为G 的活塞封闭确定质量的气体，把活塞和汽缸按图乙所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力，请画出活塞所受其它力的示意图。

答案：7、〔2023 湖南岳阳〕岳阳张超烈士纪念园中有一架歼-15 舰载机模型，请用力的示意图表示该模型所受重力G。

〔O 点为模型的重心〕答案：8、〔2023 山东济宁〕请按要求完成以下作图。

如以下图，顽皮的小象用力向下压跷跷板，猴子被弹起，不计空气阻力，请画出此时猴子的受力示意图。

答案：9、〔2023 疆〕请在图甲中画出静止的小球所受重力和拉力的示意图．答案：10、〔2023 苏州〕图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；答案：11、〔2023 衡阳〕如以下图，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。

中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

人教版2022年中考物理真题汇编：力学作图附答案教师版一、作图题(共21题；共105分)1．（5分）遛狗时要拴着狗绳。

如图所示，请画出狗绳对项圈拉力F的示意图。

【答案】解：如图所示：2．（5分）在图中画出“冰墩墩”在水平面上静止时所受重力和支持力的示意图（O为重心）。

【答案】解：如图所示：3．（5分）如图，一块木头静止在水面上，请在图中画出它所受重力和浮力这两个力的示意图。

【答案】解：如图所示：4．（5分）如图所示，玩具小车沿斜面向上运动，请做出小车所受重力的示意图。

【答案】解：如图所示：5．（5分）小球抛出后在空中运动的情景如图所示，忽略空气对小球的作用，请作出小球在图中位置的受力示意图。

【答案】解：如图所示：6．（5分）画出小球受到的重力G及拉力F。

【答案】解：如下图所示：请你在图中画出作用在A点的最小动力F1及其力臂l1。

【答案】解：如图所示：8．（5分）如图所示，若利用滑轮组向下拉绳将重物提升，请画出滑轮组绕绳方法。

【答案】解：如图所示：探测仪器的重心，请画出探测仪器的受力示意图（不计空气阻力）。

【答案】解：如图所示：10．（5分）下图是指甲剪的示意图。

请在图中画出杠杆ABO以O点为支点时动力1的力臂1和阻力2。

（忽略摩擦，保留作图痕迹）【答案】解：如图所示：11．（5分）用绳系住氢气球，在风力的作用下静止在如图所示的位置。

请补全气球受力的示意图。

【答案】解：如图所示：12．（5分）图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的两个杠杆，其中OAB 是上方杠杆，图乙是OAB的简化图，F2为作用在点B的阻力。

请在图乙中画出：⑴在A点施加的最小动力F1及动力臂1；⑵阻力臂2。

【答案】解：如图所示：13．（5分）如图所示，是竖直方向匀速下落的雨滴。

请你在图中画出雨滴所受力的示意图。

【答案】解：如图所示：14．（5分）如图所示，小球悬浮在水中，作出小球受到的重力与浮力的示意图．【答案】解：如图所示：15．（5分）如图所示，木块正在水平地面上向右滑动并压缩弹簧，请在O点画出木块水平方向受力的示意图。

人教版八年级下册物理作图题试卷中考真题汇编[解析版]1．如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。

答案：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：解析：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：2．物块A静止在水平地面上，对地面的压力为30牛，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示解析：【详解】先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示3．如图所示，物体沿斜面匀速下滑，请画出它所受重力、摩擦力和支持力的示意图。

答案：【详解】沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：解析：【详解】沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：4．重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。

答案：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等F＝G＝30N浮力方向竖直向上，作用点画在物体的重心，物解析：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等F＝G＝30N浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：5．如图所示，重10N的物体A和传送带一起向右沿水平方向做匀速直线运动。

试画出物体A所受力的图示。

2020全国物理中考题分类汇编20—《力学作图》1.（2020辽宁大连）如图所示，重锤用细线吊着静止在空中。

请画出重锤所受拉力F和重力G的示意图。

2.（2020江苏南通）如图，请画出鸡蛋在水中下沉时的受力示意图。

3.（2020湖北天门）如图所示，穿着旱冰鞋的小梅同学用手推墙，手离开墙后，小梅开始减速后退。

请画出小梅后退过程中受力的示意图。

(力的作用点在O点)4.（2020湖南郴州）如图所示，一个木块静止在水平桌面上。

请画出木块所受支持力的示意图(重心已画出)。

5.（2020四川达州）如图所示，重为20N的鱼悬浮在水中，请用力的图示法画出鱼所受到的力(O为重心)。

6.（2020贵州安顺）如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。

请在图中画出长木板对物块作用力的示意图。

(O点为力的作用点)7.（2020湖北随州）如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时人在竖直方向的受力示意图。

8.（2020贵州安顺）如图所示，一空瓷碗漂浮在足够深的盛水容器中，现用筷子将空碗缓慢地竖直压入水中并沉入容器底静止。

请在答题卡的坐标上画出从开始压碗直至碗底接触容器底这一过程中，水对容器底的压强p随碗底位置s(碗底距离液面的高度)变化关系的大致图象。

(下压过程碗口始终向上，不考虑筷子浸入水中的体积)9.（2020四川乐山）如图所示，太阳能汽车在水平公路上向右匀速行驶，请在图中画出汽车受力的示意图(力的作用点画在重心O点上)。

10.（2020四川凉山州）某同学用细线把他自己吹胀的气球悬挂在天花板下，当有水平向右的风吹来时的情景如图所示，请在图中画出气球所受力的示意图。

11.（2020四川南充）物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。

12.（2020山东济宁）请在图中画出跳水运动员对跳板的压力。

(按要求完成图)13.（2020湖南常德）在图中画出质量为1kg物体所受支持力的示意图。

2024年中考物理复习压轴真题专项汇编—作图题（光学和力学综合46题）【题型1力的示意图与图示】1．（2023•通辽）如图所示，物体A与弹簧连接（弹簧被压缩），静止在光滑的斜面上，请画出物体A的受力示意图。

【答案】【解答】解：物体A与弹簧连接，静止在光滑的斜面上，则物体A不受摩擦力，过物体A的重心分别画出平行于斜面向上的弹力，竖直向下的重力、垂直于斜面向上的支持力，如图所示：2．（2023•自贡）如图所示，物体A静止在斜面上，请画出物体A的受力示意图。

【答案】【解答】解：从A的重心分别沿竖直向下、沿斜面向上和垂直于斜面向上的方向画一条带箭头的线段，分别用G、f和F表示重力、摩擦力和支持力。

如下图所示：3．（2023•云南）我国传统节日有悬挂灯笼的习俗，请在图中画出灯笼受到拉力F的示意图。

【答案】见解答【解答】解：拉力的方向沿绳子向上，作用点在灯笼上，从灯笼由绳子的接触点作竖直向上的拉力；如图所示：4．（2023•兰州）如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。

正因如此，避险车道被称为高速公路上的“救命道”。

请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。

【答案】【解答】解：失控车辆冲入避险车道减速滑行时受到竖直向下的重力、垂直于斜面向上的支持力和沿斜面向下的阻力；三个力的作用点可画在车的重心上，沿三个力的方向分别画一条带箭头的线段，并分别在线段末尾标上相关字母，如图所示：5．（2023•临沂）作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。

【答案】见解答【解答】解：小球受浮力和重力，浮力和重力是一对平衡力，过重心作竖直向下的重力和竖直向上的浮力，如下图：6．（2023•贵州）如图所示是在水平地板上推动拖把向左移动的情景。

请分析并画出地板对拖把头的作用力的示意图（O点为拖把头重心）。

【答案】见解答【解答】解：拖把头受到地面的竖直向上的支持力和向右的摩擦力，作用点都在拖把头重心O，如图所示：7．（2023•鄂州）如图所示，将一袋大米无初速度地放在向右匀速运动的传送带上，米袋将随传送带先做加速运动，后随传送带一起匀速运动。

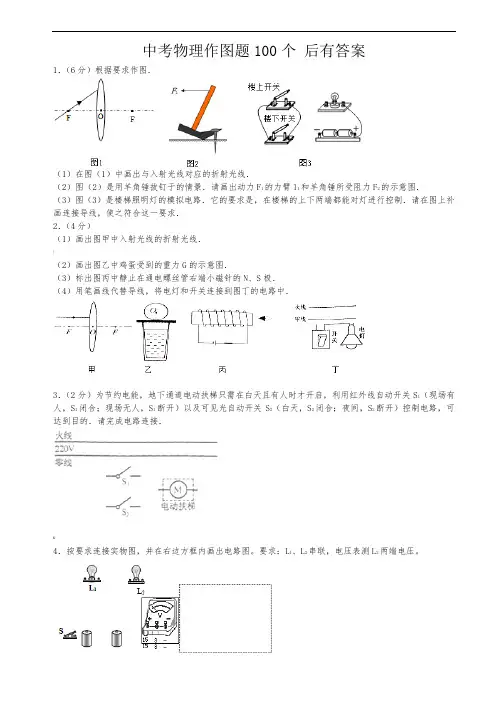

中考物理作图题100个后有答案1．（6分）根据要求作图．（1）在图（1）中画出与入射光线对应的折射光线．（2）图（2）是用羊角锤拔钉于的情景．请画出动力F1的力臂l1和羊角锤所受阻力F2的示意图．（3）图（3）是楼梯照明灯的模拟电路．它的要求是，在楼梯的上下两端都能对灯进行控制．请在图上补画连接导线，使之符合这一要求．2．（4分）（1）画出图甲中入射光线的折射光线．}（2）画出图乙中鸡蛋受到的重力G的示意图．（3）标出图丙中静止在通电螺丝管右端小磁针的N、S极．（4）用笔画线代替导线，将电灯和开关连接到图丁的电路中．3．（2分）为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关S1（现场有人，S1闭合；现场无人，S1断开）以及可见光自动开关S2（白天，S2闭合；夜间，S2断开）控制电路，可达到目的．请完成电路连接．&4．按要求连接实物图，并在右边方框内画出电路图。

要求：L1、L2串联，电压表测L2两端电压。

5．在图的○中填上合适的电表符号，填上后要求灯L1、L2并联连接，且都能发光。

6．请完成以下的作图。

（1）（3分）如图是起重机在将货物吊起的情景。

画出此时这一杠杆的动力（F1）、动力臂（L1）。

它是省力杠杆还是费力杠杆*（2）（2分）请在图中用笔画线代替导线，按要求连接电路。

要求：①开关同时控制两盏电灯；②电灯L1、L2并联；③电流表测通过两灯的总电流；④所画导线不能交叉。

（3）（3分）如图所示的是“用滑动变阻器改变灯泡的亮度”的实验电路。

要求L1与L2工作互不影响，滑动变阻器只控制L1的亮度，且滑片P向左滑动时L1变亮。

请你用铅笔画线表示导线完成电路的连接，并在虚线方框中画出对应的电路图。

#7．（6分）请按题目要求作答：（1）请在图1中画出入射光线AO经平面镜反射后的反射光线OB；（2）图2中杠杆在水平位置平衡，请画出杠杆B点受到拉力的力臂l；（3）如图3，小王从插座处引出输电线（已画出）为一盏白炽灯供电，请完成电路连接．8．按照题目要求作图．。

河南省中招近十年作图题汇总一、2023年作图题(本题共2小题,每小题2分,共4分)15.在劳动实践活动中,小刚用平板车运送货物,使货物与车一起沿水平路面向右做匀速直线运动.请在图10中以O为作用点,画出该货物的受力示意图.图1016.图11甲为一个带开关的插座,开关闭合时,插孔可以提供工作电压.请在图11乙中将对应的电路连接完整,并符合安全用电原则.图11二、2022年作图题(本题共2小题，每小题2分，共4分)15. 图9是某戏曲演员在平面镜前化妆的情景．请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图．图916. 图10是悬挂在课桌旁的文具袋．请在图中标出文具袋重心O的大致位置，并以O为作用点画出文具袋静止时的受力示意图．图10三、2021年作图题(本题共2小题，每小题2分，共4分)15.图10甲为开封铁塔及其倒影的美景．请在图10乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置．图1016.放风筝是我国的一项民俗．图11为小亮放风筝时的情景，请画出风筝所受重力及风筝线对手中线轴拉力的示意图．(O点为风筝的重心)图11四、2020年作图题(本题共2小题，每小题2分，共4分)15.检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像．请在图9中作出被测者通过平面镜M看到视力表上A点的光路图．16. 将细线一端固定在烧杯底部，另一端固定在乒乓球上. 烧杯加水后静置在斜面上，如图10所示．不计乒乓球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图．图9 图10五、2019年作图题(本题共2小题，每小题2分，共4分)15.如图所示，当铁球摆到最高点A时，请画出它此时的受力示意图．16. 某额定电压为220 V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制．请在图中按要求正确完成电路连接．第15题图第16题图六、2018年作图题(本题共2小题,每小题2分,共4分)15.如图9所示,一物块沿固定的光滑斜面下滑.请画出物块的受力示意图.16.如图10所示,一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S 点射入三棱镜,经AB面折射后,又在BC面发生反射,然后恰好从P点折射后射出.请画出这个传播过程的光路图.图9 图10七、2017年作图题(本题共2小题,每小题2分,共4分)15.图10中虚线框内是一台灯旋钮开关的内部电路简图,通过它可控制台灯的通断和亮度.请将电路图连接完整,使其符合安全用电的原则.16.如图11所示,当小军用力推墙时,他沿水平冰面减速向后退去,请你画出此时小军的受力示意图.(图中黑点表示重心)图10 图11八、2016年作图题(本题共2小题,每小题2分,共4分)15.如图10所示,在某房间的天花板上装有平面镜M,S为一灯泡,P为不透明的墙.请画出灯泡发出的光经平面镜反射后,能够照亮P墙右侧区域的光路图.16.如图11所示,在游泳池的底部和侧壁,铺满了面积相等的小瓷砖,请画出水对A、B两瓷砖压力的示意图.图10 图11九、2015年作图题(每小题2分,共4分)16.如图10甲所示,人眼看到斜插入水中的筷子发生了弯折,请在图乙中画出能说明这一现象原理的一条入射光线及对应的折射光线,要求以O为入射点.17.图11中OA为轻质杠杆,可绕O点转动,在点B处用细绳悬挂一重物,在A端施加动力F1,使杠杆在水平位置平衡.请画出杠杆受到的阻力F2及动力臂l1.十、2014年作图题(每小题2分,共4分)16.如图9所示,一束光从玻璃砖AB面垂直射入,折射后从玻璃砖AC面射出,请画出这束光在AC面发生折射的光路图.17.如图10所示,用瓶起开启瓶盖,请画出在A点所用最小力的示意图.图9 图10。

九年级物理中考分类复习（作图专题）一、光学部分1、如图1所示，物体AB 放在平面镜前，画出能看到AB 像的范围．2、自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图2所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.3、有一光源S 在平面镜前，经平面镜的一束反射光如图3所示，根据平面镜成像的特点确定光源位置，并完成光路图。

4、在图4中画出合适的透镜．5、如图5所示，电视遥控器对着天棚也能遥控电视机。

图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。

6、如图6所示，SO 表示从空气斜射向水面的入射光线，请画出通过O 点的法线及折射光线的大致位置。

7、李华在洪泽湖乘船游玩时，发现水面下某处有一只青蛙（如图7所示），他用激光笔照射到了这只青蛙。

⑴、请你在图中画出李华在照射青蛙时的入射光线、折射光线和反射光线； ⑵、李华看到的“青蛙”比青蛙的实际位置距水面是深一些，还是浅一些？答：_______8、如图8,束光线垂直射向玻璃棱镜,请在图中画出光通过三棱镜的大致路径.9、小明同学想将一束与水平面成30角的太阳光竖直射入深井内，如图9所示，请你在图中画出反射光线并标出反射角度数。

10、完成图10中甲、乙两图的光路。

11、如图11所示，把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的像，请完成光路图.图7 9 图1012、在图12中，完成反射的光路图。

13、图13中，平面镜前一个发光点S，这发光点发出的光线中有一条经平面镜反射后经过P点。

试用作图法画出这条光线的入射点并完成光路。

14、如图14所示，某同学在水池边（A点）洗碗时看到水中有一朵白云（B点），这是怎么回事呢？请你画出他看到“水中的白云”的光路图。

15、如图15，在水下有一束光通过一个空气三棱镜，请完成光路；16、如图16所示，MN、为空气与水的界面，设水下装有一盏彩灯S，射出一条光线SA，经平面镜反射后沿BO方向射到界面上的O点，再从O点射出水面。
