贵州LTE干扰排查路面扫频阶段总结及GSM900二次谐波问题定位分析

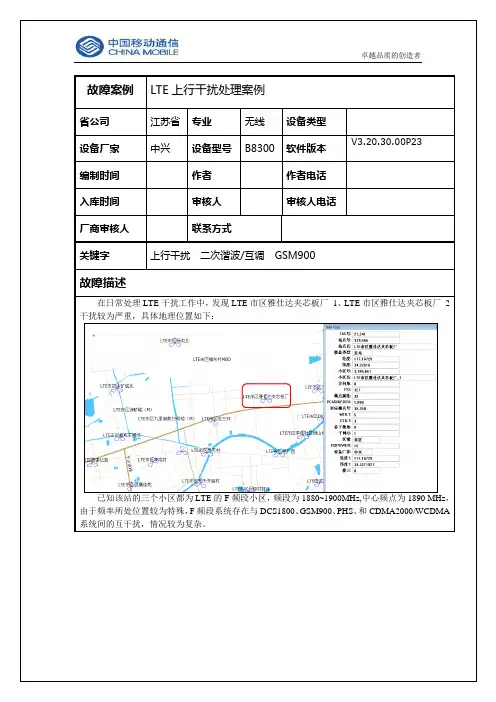

故障案例LTE上行干扰处理案例省公司江苏省专业无线设备类型设备厂家中兴设备型号B8300 软件版本V3.20.30.00P23编制时间作者作者电话入库时间审核人审核人电话厂商审核人联系方式关键字上行干扰二次谐波/互调GSM900故障描述在日常处理LTE干扰工作中，发现LTE市区雅仕达夹芯板厂_1、LTE市区雅仕达夹芯板厂_2干扰较为严重，具体地理位置如下：已知该站的三个小区都为LTE的F频段小区，频段为1880~1900MHz,中心频点为1890 MHz，由于频率所处位置较为特殊，F频段系统存在与DCS1800、GSM900、PHS、和CDMA2000/WCDMA 系统间的互干扰，情况较为复杂。

F频段附近频率位置分布图（单位：MHz）提取该小区100个RB的干扰情况并绘制底噪折线图，如下：LTE市区雅仕达夹芯板厂_1LTE市区雅仕达夹芯板厂_2告警信息无原因分析LTE干扰分为系统内干扰和系统间干扰，系统间干扰包括杂散干扰、阻塞干扰、互调/谐波干扰等，系统内干扰包括远距离同频干扰、GPS故障、数据配置错误等，主要原因如下图：首先按照干扰排查流程进行干扰源定位，如下：单站干扰精确定位排查流程1、按照干扰排查流程，，我们短时间关闭了共站的GSM900小区，发现干扰全部消失，确定为GSM900小区的二次谐波/二阶互调干扰。

2、通过查询发现LTE市区雅仕达夹芯板厂_1第52个RB受干扰，通过计算可知受干扰频点是1889.36MHz；而LTE市区雅仕达夹芯板厂是第50个以及第67个RB受干扰，即受干扰频点是1889MHz和1892.06，而GSM的雅仕达夹芯板厂各小区现网频点如下：GSM小区名称BCCH TCH1 TCH2 TCH3 TCH4 TCH5 雅仕达夹芯板厂1 58 43雅仕达夹芯板厂2 21 82雅仕达夹芯板厂3 50 85 24 87 1021 1023换算成频点对应如下：GSM小区名称BCCH对应频点TCH1对应频点TCH2对应频点TCH3对应频点TCH4对应频点TCH5对应频点雅仕达夹芯板厂1 946.6 943.6雅仕达夹芯板厂2 939.2 951.4雅仕达夹芯板厂3 945 952 939.8 952.4 934.8 935.2解决GSM900小区的二次谐波/二阶互调干扰的主要方法有两个：1、安装抗干扰的滤波器；2、修改GSM900的干扰频点，使干扰频点落在保护带宽内；按照谐波/互调干扰定义，主要干扰源GSM900：2f1、f1+f2 ，可以知道当GSM的一个小区的任意两个频点之和在1880~1900之间都有可能对LTE的F频段小区产生干扰，从上表可以知道雅仕达夹芯板厂每个GSM小区都有可能对LTE产生干扰，如果将所有有可能对LTE干扰的2G频点进行修改不切实际，因为GSM小区频点太多且不能与周边同制式网络的小区频点相同，需要精确定位干扰频点再进行修改，这样事半功倍。

江西TD-LTE干扰分析进展及排除思路目录一、背景 (2)二、TDD-LTE系统间干扰情况 (2)三、干扰分类 (3)3.1阻塞干扰 (3)3.2杂散干扰 (5)3.3GSM900二次谐波/互调干扰 (6)3.4系统自身器件干扰 (7)3.5外部干扰 (9)四、排查方法 (9)4.1资源准备 (9)4.2数据采集 (10)4.3制作RB干扰曲线分布图 (10)4.4现场排查方法 (10)五、江西LTE现网情况 (11)5.1各地市干扰统计情况 (11)5.2各地市干扰分布情况 (11)六、新余现场干扰排查整治 (13)6.1干扰样本站点信息 (13)6.2样本站点案例 (14)七、九江FDD干扰专题 (23)7.1九江现网情况 (23)7.2干扰样本点信息 (24)7.3受干扰站点与电信FDD站点分布情况 (25)7.4九江彭泽县FDD干扰排查 (25)7.5抽样排查处理 (26)7.6电信FDD干扰解决建议 (31)八、后续计划 (32)一、背景●使用频率：工信部批准电信和联通混合组网试点开展，随着1875~1880MHz保护带推移至1880~1885MHz，不排除电信不加滤波器提前使用1880频段；●设备能力：我司早期采购设备抗阻塞能力不满足559号文要求导致TDS升级TDD的部分双模站点现网使用存在阻塞干扰；●工程施工：现场施工问题导致各制式/系统间隔离度不够带来的干扰。

二、TDD-LTE系统间干扰情况TD-LTE频段容易受到的干扰F频段（1880～1900MHz）①GSM900/GSM1800系统和PHS系统带来的阻塞干扰②GSM900系统带来的二阶互调干扰③GSM1800系统和1.8FDD-LTE系统带来的杂散干扰④PHS系统、手机信号屏蔽器和其他电子设备带来的外部干扰⑤因基站过覆盖带来的LTE网内干扰D频段（2575～2635MHz）①GSM900/GSM1800系统带来的阻塞干扰②800M Tetra系统和CDMA800MHz系统带来的三阶互调干扰③手机信号屏蔽器和其他电子设备带来的外部干扰④因基站过覆盖带来的LTE网内干扰E频段（2320～2370MHz）①GSM900/GSM1800系统带来的阻塞干扰②WLAN AP带来的杂散和阻塞干扰上行干扰影响干扰对TD-LTE上行性能影响如下表：三、干扰分类根据射频特性和频谱关系分析出F 频段TD-LTE 基站会受到电信与联通FDD-LTE、DCS1800、GSM900 和PHS基站的干扰，按照干扰类型又分为阻塞干扰、杂散干扰、谐波/互调干扰等。

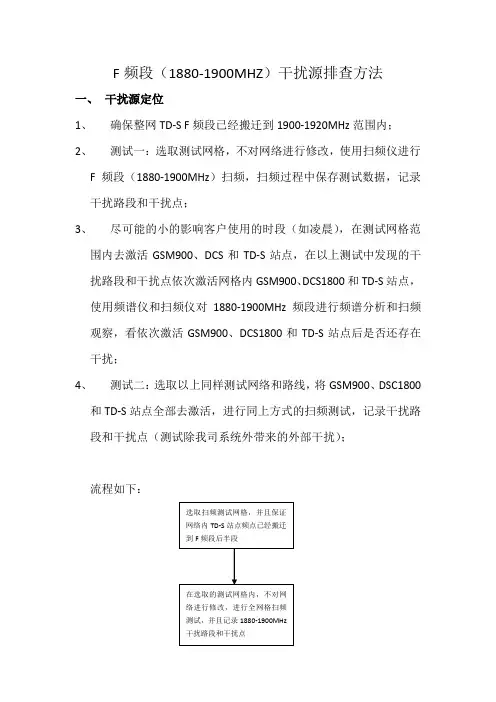

F频段（1880-1900MHZ）干扰源排查方法一、干扰源定位1、确保整网TD-S F频段已经搬迁到1900-1920MHz范围内；2、测试一：选取测试网格，不对网络进行修改，使用扫频仪进行F频段（1880-1900MHz）扫频，扫频过程中保存测试数据，记录干扰路段和干扰点；3、尽可能的小的影响客户使用的时段（如凌晨），在测试网格范围内去激活GSM900、DCS和TD-S站点，在以上测试中发现的干扰路段和干扰点依次激活网格内GSM900、DCS1800和TD-S站点，使用频谱仪和扫频仪对1880-1900MHz频段进行频谱分析和扫频观察，看依次激活GSM900、DCS1800和TD-S站点后是否还存在干扰；4、测试二：选取以上同样测试网络和路线，将GSM900、DSC1800和TD-S站点全部去激活，进行同上方式的扫频测试，记录干扰路段和干扰点（测试除我司系统外带来的外部干扰）；流程如下：二、干扰定位方法1、按照以上方式进行扫频和频谱测试后，对记录数据进行分析，如果在干扰区域仅激活网格内GSM900站点后，测试点1880-1900MHz干扰仍然存在，可判断该干扰为GSM900带来的2次谐波干扰；2、如果干扰区域仅激活网格内的DCS1800站点后，测试点1880-1900MHz干扰仍然存在，可判断该干扰为DCS带外杂散、阻塞或互调干扰，具体还需使用频谱仪测试分析；3、如果干扰区域仅激活网格内的TD-S站点后，测试点1880-1900MHz干扰仍然存在，可判断该干扰为TD-S杂散干扰导致；4、分析测试二测试结果，网格内我司通信系统全部去激活，1880-1900MHz频段依然存在干扰，可能怀疑为外部系统干扰导致，具体情况需要根据现场的观察来判断，如附近是否有PHS、联通或电信的相关信号源，以及是否有医院学校或党政军等相关的特殊单位存在。

三、相关干扰原理1.GSM900谐波和DCS800互调/阻塞干扰原理●GSM900谐波干扰GSM900谐波，满足特定频率关系的多个GSM900信号产生二次谐波或者二阶互调产物落入F频段，若GSM900天线的互调指标较差，则对F频段形成干扰。

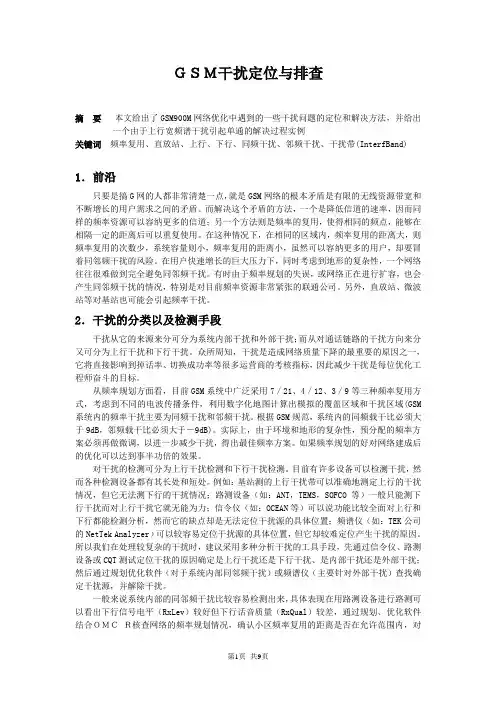

ＧＳＭ干扰定位与排查摘要本文给出了GSM900M网络优化中遇到的一些干扰问题的定位和解决方法，并给出一个由于上行宽频谱干扰引起单通的解决过程实例关键词频率复用、直放站、上行、下行、同频干扰、邻频干扰、干扰带(InterfBand)1．前沿只要是搞G网的人都非常清楚一点，就是GSM网络的根本矛盾是有限的无线资源带宽和不断增长的用户需求之间的矛盾。

而解决这个矛盾的方法，一个是降低信道的速率，因而同样的频率资源可以容纳更多的信道；另一个方法则是频率的复用，使得相同的频点，能够在相隔一定的距离后可以重复使用。

在这种情况下，在相同的区域内，频率复用的距离大，则频率复用的次数少，系统容量则小，频率复用的距离小，虽然可以容纳更多的用户，却要冒着同邻频干扰的风险。

在用户快速增长的巨大压力下，同时考虑到地形的复杂性，一个网络往往很难做到完全避免同邻频干扰。

有时由于频率规划的失误，或网络正在进行扩容，也会产生同邻频干扰的情况，特别是对目前频率资源非常紧张的联通公司。

另外，直放站、微波站等对基站也可能会引起频率干扰。

2．干扰的分类以及检测手段干扰从它的来源来分可分为系统内部干扰和外部干扰；而从对通话链路的干扰方向来分又可分为上行干扰和下行干扰。

众所周知，干扰是造成网络质量下降的最重要的原因之一，它将直接影响到掉话率、切换成功率等很多运营商的考核指标，因此减少干扰是每位优化工程师奋斗的目标。

从频率规划方面看，目前GSM系统中广泛采用7／21、4／12、3／9等三种频率复用方式，考虑到不同的电波传播条件，利用数字化地图计算出模拟的覆盖区域和干扰区域(GSM 系统内的频率干扰主要为同频干扰和邻频干扰。

根据GSM规范，系统内的同频载干比必须大于9dB，邻频载干比必须大于－9dB)。

实际上，由于环境和地形的复杂性，预分配的频率方案必须再做微调，以进一步减少干扰，得出最佳频率方案。

如果频率规划的好对网络建成后的优化可以达到事半功倍的效果。

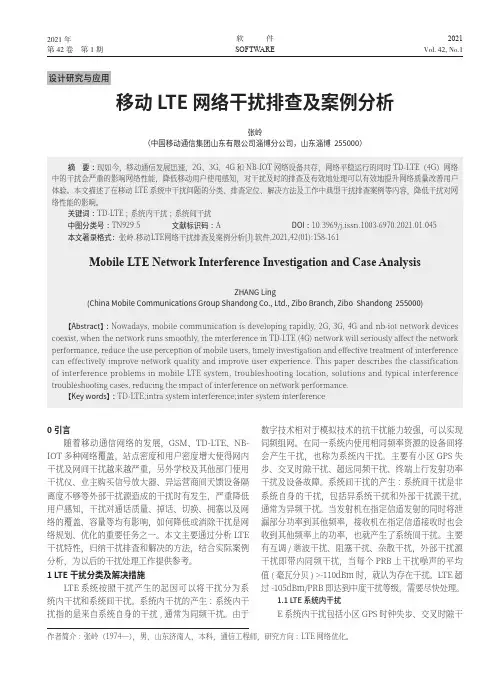

SOFTWARE 软 件2021第42卷 第1期2021年Vol. 42, No.11 L TE 干扰分类及解决措施LTE 系统按照干扰产生的起因可以将干扰分为系统内干扰和系统间干扰。

系统内干扰的产生：系统内干扰指的是来自系统自身的干扰,通常为同频干扰。

由于值(毫瓦分贝) >-110dBm 时，就认为存在干扰。

LTE 超过-105dBm/PRB 即达到中度干扰等级，需要尽快处理。

1.1 L TE 系统内干扰E 系统内干扰包括小区GPS 时钟失步、交叉时隙干作者简介：张岭（1974—），男，山东济南人，本科，通信工程师，研究方向：LTE 网络优化。

移动L TE 网络干扰排查及案例分析张岭设计研究与应用张岭：移动LTE网络干扰排查及案例分析扰、超远同频干扰、终端上行发射功率干扰及设备故障。

1.1.1 小区GPS时钟失步当GPS时钟跑偏（GPS失锁），会导致时隙的上下行不一致，存在严重干扰。

通常影响范围比较严重，且范围很广。

可能在GPS失步基站周围的一大片基站都受到干扰，导致这些基站覆盖范围内的UE无法做业务，严重的甚至在基站下RSRP很好的情况下，UE都无法入网。

引起GPS失步的原因可能有：（1）GPS安装不规范，导致无法搜到足够的星；（2）GPS受到干扰；（3）星卡异常；小区GPS失步，基站都会有告警。

但是网络中如果有其他厂家的设备共存，如果存在GPS 失步，也可能会对我司设备造成干扰。

处理措施：引起GPS失步的原因可能有：（1）GPS 安装不规范，导致无法搜到足够的星；（2）GPS受到干扰；（3）星卡异常。

针对GPS时钟失步干扰，首先网管核查是否站点有故障，若有故障，根据故障原因联系维护现场排查；查询设备运行正常情况下提取网管干扰报表进行分析，根据干扰范围干扰特性筛选出GPS 跑偏站点逐一进行去激活操作，时时观察其它受干扰站点干扰指标的变化情况；对疑似跑偏基站进行复位、时钟源复位，单独升级该站GPS 软件、固件到最新版本，如果不能解决问题，再上站对GPS天馈进行排查，或尝试更换GPS 板卡；最后排查外部干扰，扫频查找GPS所受干扰源及时处理。

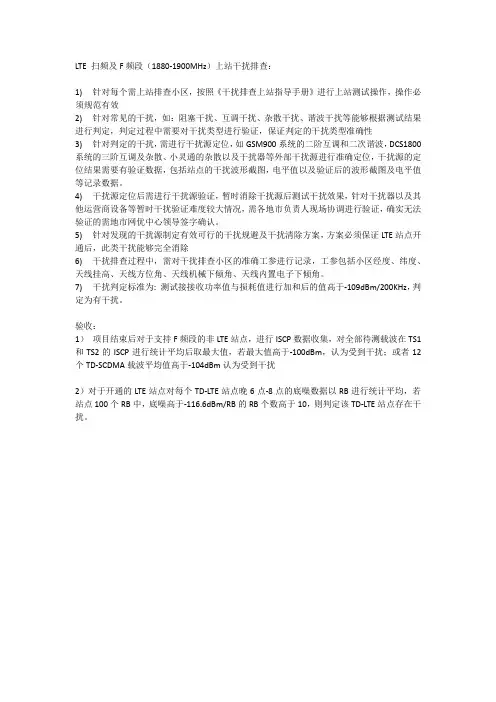

LTE 扫频及F频段（1880-1900MHz）上站干扰排查：1) 针对每个需上站排查小区，按照《干扰排查上站指导手册》进行上站测试操作，操作必须规范有效2) 针对常见的干扰，如：阻塞干扰、互调干扰、杂散干扰、谐波干扰等能够根据测试结果进行判定，判定过程中需要对干扰类型进行验证，保证判定的干扰类型准确性3) 针对判定的干扰，需进行干扰源定位，如GSM900系统的二阶互调和二次谐波，DCS1800系统的三阶互调及杂散、小灵通的杂散以及干扰器等外部干扰源进行准确定位，干扰源的定位结果需要有验证数据，包括站点的干扰波形截图，电平值以及验证后的波形截图及电平值等记录数据。

4) 干扰源定位后需进行干扰源验证，暂时消除干扰源后测试干扰效果，针对干扰器以及其他运营商设备等暂时干扰验证难度较大情况，需各地市负责人现场协调进行验证，确实无法验证的需地市网优中心领导签字确认。

5) 针对发现的干扰源制定有效可行的干扰规避及干扰清除方案，方案必须保证LTE站点开通后，此类干扰能够完全消除6) 干扰排查过程中，需对干扰排查小区的准确工参进行记录，工参包括小区经度、纬度、天线挂高、天线方位角、天线机械下倾角、天线内置电子下倾角。

7) 干扰判定标准为: 测试接接收功率值与损耗值进行加和后的值高于-109dBm/200KHz，判定为有干扰。

验收：1）项目结束后对于支持F频段的非LTE站点，进行ISCP数据收集，对全部待测载波在TS1和TS2的ISCP进行统计平均后取最大值，若最大值高于-100dBm，认为受到干扰；或者12个TD-SCDMA载波平均值高于-104dBm认为受到干扰2）对于开通的LTE站点对每个TD-LTE站点晚6点-8点的底噪数据以RB进行统计平均，若站点100个RB中，底噪高于-116.6dBm/RB的RB个数高于10，则判定该TD-LTE站点存在干扰。

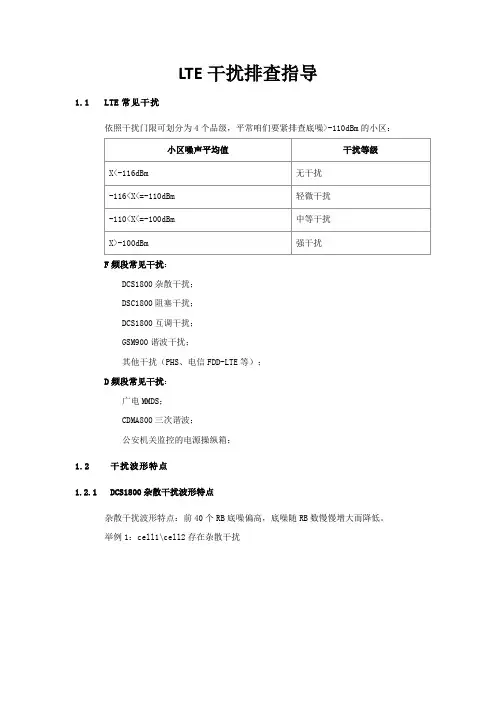

LTE干扰排查指导1.1LTE常见干扰依照干扰门限可划分为4个品级，平常咱们要紧排查底噪>-110dBm的小区：小区噪声平均值干扰等级X<-116dBm无干扰-116<X<=-110dBm轻微干扰-110<X<=-100dBm中等干扰X>-100dBm强干扰F频段常见干扰：DCS1800杂散干扰；DSC1800阻塞干扰；DCS1800互调干扰；GSM900谐波干扰；其他干扰（PHS、电信FDD-LTE等）；D频段常见干扰：广电MMDS；CDMA800三次谐波；公安机关监控的电源操纵箱；1.2干扰波形特点1.2.1DCS1800杂散干扰波形特点杂散干扰波形特点：前40个RB底噪偏高，底噪随RB数慢慢增大而降低。

举例1：cell1\cell2存在杂散干扰举例2：cell2小区存在杂散干扰1.2.2DCS1800阻塞干扰波形特点DCS1800阻塞干扰波形特点：20M带宽内100个RB噪声整体偏高。

举例1：Cell1存在阻塞干扰，整体100个RB噪声升高。

举例2：广州榕溪工业区FE1小区存在阻塞干扰，整体RB底噪偏高，去掉1865MHz~1875MHz频点后，干扰消失；1.2.3DCS1800互调干扰波形特点DCS1800互调干扰波形特点：底噪高低起伏，底噪有高有低。

举例1：cell1存在DCS1800互调干扰。

举例2：LTE一、二、3小区存在互调干扰存在DCS1800互调干扰。

1.2.4GSM900谐波干扰波形特点GSM900谐波干扰波形特点：带内个别RB噪声较高，没有突起的RB底噪较低。

举例1：小区2存在GSM900谐波干扰1.2.5PHS干扰波形特点小灵通干扰的小区NI曲线，一样会使靠近1900MHZ周围NI噪声抬升。

靠近1900MHZ 处噪声至1880MHZ处噪声幅度慢慢降低。

举例1：举例2：棠下上社2FE收到PHS干扰1.2.6广电MMDS干扰排查截图（扫频仪）MMDS在波段2520－2600MHz都存在，带宽约8MHz，持续发射1.2.7公安机关监控的电源操纵箱对D频段干扰干扰频率，峰值为RB，该电源操纵箱确实是干扰源。

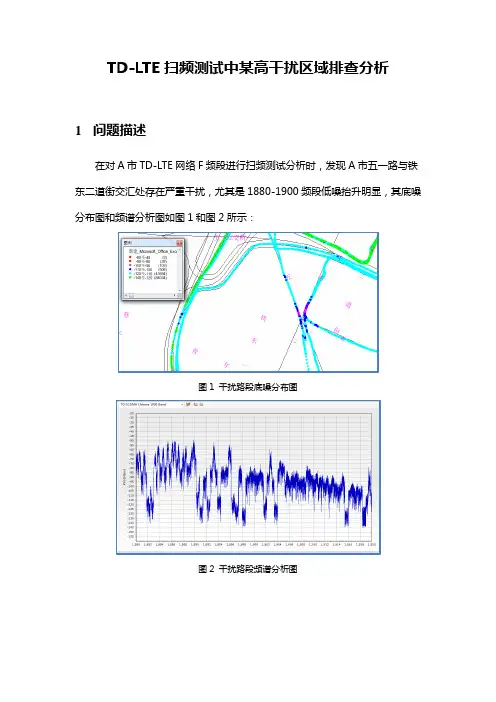

TD-LTE扫频测试中某高干扰区域排查分析
1问题描述
在对A市TD-LTE网络F频段进行扫频测试分析时，发现A市五一路与铁东二道街交汇处存在严重干扰，尤其是1880-1900频段低噪抬升明显，其底噪分布图和频谱分析图如图1和图2所示：
图1 干扰路段底噪分布图
图2 干扰路段频谱分析图
2原因分析
Step1➢到现场进行测试，发现干扰区域集中在五一路与铁东二道街交汇处约50m的路段上，且前后路段均无明显干扰。

Step2➢通过分析扫频波形，判断干扰可能来源于1800M的杂散、互调干扰和900M的二次谐波干扰。

Step3➢实地勘察，如图3以及图4所示，站点金湖的2小区主覆盖该十字路口，该站点为GSM和TD共址站点，因此可以推测该干扰可能来源于站点金湖2小区的1800M的杂散、互调干扰和900M的二次谐波干扰。

图3干扰区域站点分布示意图
图4 实际勘测照片
3处理过程
Step1➢首先关闭金湖TD的1800M-2小区，干扰依然存在，表明主干扰源并非金湖1800M-2小区，因此可以推测是由金湖GSM900M-2小区二次谐波干扰导致。

Step2➢关闭金湖GSM900M-2小区后进行扫频测试，获取的扫频波形图如图5所示，由图可见，1880-1900频段得干扰明显消失，因此该干扰是由金湖900M-2小区二次谐波干扰导致。

图5 关闭金湖900M-2小区后扫频波形
4结果
基于以上分析，可以得出A市五一路与铁东二道街交汇处的干扰主要来自于金湖GSM900M-2小区二次谐波，后续需要排查金湖GSM900M-2天馈系统，
如果确实为天馈系统的原因，建议更换新的相关设备。

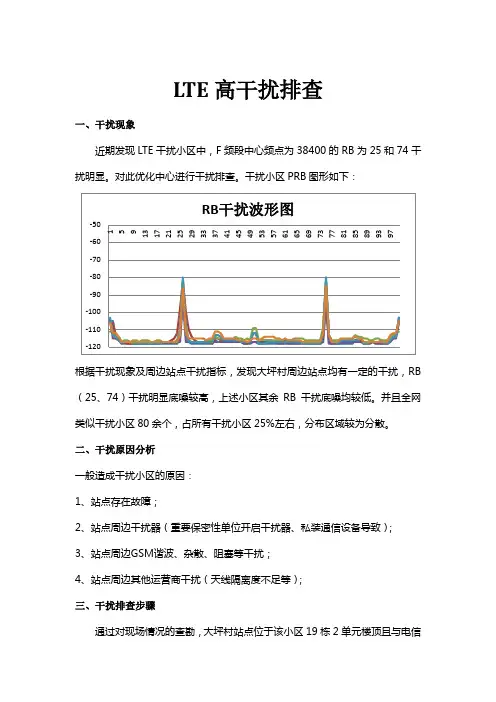

LTE高干扰排查一、干扰现象近期发现LTE干扰小区中，F频段中心频点为38400的RB为25和74干扰明显。

对此优化中心进行干扰排查。

干扰小区PRB图形如下：根据干扰现象及周边站点干扰指标，发现大坪村周边站点均有一定的干扰，RB （25、74）干扰明显底噪较高，上述小区其余RB干扰底噪均较低。

并且全网类似干扰小区80余个，占所有干扰小区25%左右，分布区域较为分散。

二、干扰原因分析一般造成干扰小区的原因：1、站点存在故障；2、站点周边干扰器（重要保密性单位开启干扰器、私装通信设备导致）；3、站点周边GSM谐波、杂散、阻塞等干扰；4、站点周边其他运营商干扰（天线隔离度不足等）；三、干扰排查步骤通过对现场情况的查勘，大坪村站点位于该小区19栋2单元楼顶且与电信共站，天面狭小（占地面积约10平方米），共有9幅天线（移动GSM1800M、LTE、电信LTE）。

宏德大道龙城1号属于美化灯塔且与电信共站。

1、核查周边站点参数、故障，发现均正常。

2、通过小区倒换，确定干扰小区存在外部干扰。

3、根据波形排查GSM900M干扰源，更换可能谐波干扰频率，仍无果。

4、因干扰电平较低易被周边4G基站信号淹没，基站扫频无果。

遂在周边电信、联通、广电、公安监控设备附近扫频，仍未发现干扰源。

5、再次分析RB干扰波图形发现该干扰在频域上具有对称性。

（RB24，75）为20M带宽站点起始后5M、终止前5M频率，且该频率与载波切割小区站点起始与终止频率一致。

因此怀疑干扰源为载波切割小区。

6、通过关闭载波切割小区，确定干扰源。

从载波切割回退后指标统计和干扰实时监控发现，上述区域干扰明显降低。

该区域干扰明显排除。

四、知识点PUCCH（物理上行控制信道）PUCCH在频域位于上行子帧的两端，呈对称分布。

10M带宽站点的PUCCH 频率正好对应20M带宽站点的（RB25、74）频率。

10M带宽的PUCCH对应20M带宽RB分布如下图示：五、干扰排查总结载波切割是因在现网规模上覆盖最大化。

F频段干扰排查指导1中国频谱分配及F频段干扰来源1.1中国频谱分配图1中国区主要无线系统频谱分配示意图表1中国区主要无线系统频谱分配* 目前临时申请频段，存在部分DCS1800** 1880-1900MHz规划用于TD-LTE，但部分地方已经在此频段开通了TDS1.2F频段干扰来源图2F频段干扰来源干扰来源主要包括：GSM900、DCS1800、临时频段DCS1800（高频DCS1800）、PHS、TDS(F)。

可能的干扰类型如下：表2F频段干扰类型* 说明：部分地区在1880-1900MHz频段开通了TDS，扫频干扰值会比较高。

GSM900谐波/互调干扰满足特定频率关系的多个GSM900信号产生二次谐波或者二阶互调产物落入F频段，若GSM900天线的互调指标较差，则对F频段形成干扰。

图3GSM900谐波/互调干扰●DCS1800带外杂散图4DCS1800带外杂散由于DCS1800基站发射滤波器的非理想性，在工作频段发射有用信号的同时，在F频段产生一定程度的带外辐射。

现网中主要原因是部分DCS1800双工器带宽为75MHz （1805-1880MHz）而导致。

●高频段DCS1800带外杂散带外杂散原理同上，在此之外，部分地区将DCS1800部署在1850-1880MHz频段，将进一步加大对F频段的杂散干扰。

●高频段DCS1800带外阻塞由于TD-LTE基站接收滤波器的非理想性，在接收有用信号的同时，还将接收来自邻频1850-1880MHz频段DCS1800基站的发射信号，若TD-LTE基站的抗阻塞能力不足时，对TD-LTE基站形成阻塞干扰。

图5高频段DCS1800带外阻塞●高频段DCS1800互调干扰当DCS1800使用高端频率1850-1880MHz、且部分DCS1800天线的互调指标差（差于-133dBc）时，将对F频段产生三阶互调干扰。

图6高频段DCS1800互调干扰●PHS带阻塞/杂散干扰PHS在1900-1915MHz频段，其杂散指标比较差，对F频段形成带杂散、阻塞干扰。

LTE干扰排查指导
1.1LTE常见干扰
按照干扰门限可划分为4个等级，平常我们主要排查底噪>-110dBm的小区：
➢DCS1800杂散干扰；
➢DSC1800阻塞干扰；
➢DCS1800互调干扰；
➢GSM900谐波干扰；
➢其他干扰（PHS、电信FDD-LTE等）；
D频段常见干扰：
➢广电MMDS；
➢CDMA800三次谐波；
➢公安机关监控的电源控制箱；
1.2干扰波形特征
1.2.1DCS1800杂散干扰波形特征
杂散干扰波形特征：前40个RB底噪偏高，底噪随RB数逐渐增大而降低。

1
举例1：cell1\cell2存在杂散干扰
举例2：cell2小区存在杂散干扰
1.2.2DCS1800阻塞干扰波形特征
DCS1800阻塞干扰波形特征：20M带宽内100个RB噪声整体偏高。

举例1：Cell1存在阻塞干扰，整体100个RB噪声升高。

2
举例2：广州榕溪工业区FE1小区存在阻塞干扰，整体RB底噪偏高，去掉1865MHz~1875MHz频点后，干扰消失；
1.2.3DCS1800互调干扰波形特征
DCS1800互调干扰波形特征：底噪高低起伏，底噪有高有低。

举例1：cell1存在DCS1800互调干扰。

3
举例2：LTE1、2、3小区存在互调干扰存在DCS1800互调干扰。

1.2.4GSM900谐波干扰波形特征
GSM900谐波干扰波形特征：带内个别RB噪声较高，没有突起的RB底噪较低。

举例1：小区2存在GSM900谐波干扰
4。

LTE干扰现状、原因分析及解决方案介绍干扰原理及分类按照干扰产生的起因可以将干扰分为系统内干扰和系统间干扰。

l系统内干扰：系统内干扰通常为同频干扰。

TD-LTE 系统中，虽然同一个小区内的不同用户不能使用相同频率资源 (多用户 MIMO 除外)，但相邻小区可以使用相同的频率资源。

这些在同一系统内使用相同频率资源的设备间将会产生干扰，也称为系统内干扰。

l系统间干扰：系统间干扰通常为异频干扰。

世上没有完美的无线电发射机和接收机。

科学理论表明理想滤波器是不可实现的，也就是说无法将信号严格束缚在指定的工作频率内。

因此，发射机在指定信道发射的同时将泄漏部分功率到其他频率，接收机在指定信道接收时也会收到其他频率上的功率，也就产生了系统间干扰。

主要的干扰详细分类如下图所示：系统内干扰原理lGPS失锁干扰：GPS失锁、星卡故障、GPS天线故障等原因导致时钟不同步的A基站发射信号干扰到了B基站的上行接收。

l超远同频干扰：远距离的站点信号经过传播，DwPTS与被干扰站的UpPTS对齐，导致干扰站的基站发对被干扰站的基站收的干扰.l帧失步干扰：帧偏置配置不当、子帧配比不一致等原因会导致基站间的上下行帧对不齐，导致SiteA的下行干扰到了SiteB的上行，形成帧失步干扰。

l重叠覆盖干扰：A小区和B小区存在重叠区域(同频邻区必然会存在一定的切换区域)，由于两个小区之间的信号不是一致的，不正交，会形成干扰。

l硬件故障干扰：设备故障是指在设备运行中，设备本身性能下降等造成干扰包括：RRU故障，RRU接收链路电路工作异常，产生干扰;天馈系统故障，包括天线通道故障，天线通道RSSI接收异常等，天馈避雷器老化，质量问题，产生互调信号落入工作带宽内。

系统间干扰原理l杂散干扰：由于发射机中产生辐射信号分量落入受害系统接收频段内，导致受害接收机的底噪抬升，造成灵敏度损失，称之为杂散干扰。

l互调/谐波干扰：不同频率的发射信号形成互调/谐波产物。

移动FDD 900M小区高干扰优化及排查方法的研究摘要：随着移动开通部分FDD 900M制式站点，开通后干扰问题也随之而来，全国各省FDD 900M小区开通后90%存在严重干扰。

本文主要结合某市城区实际情况，开展FDD 900M干扰小区专项干扰优化与排查。

并总结优化及排查方法效果，经验证实施，本次FDD 900M小区干扰优化及排查方法，可以高质量、高效率的解决FDD 900M干扰问题。

关键词：FDD 900M、直放站、屏蔽器一、某地市LTE FDD900MHz干扰分析与排查方法1、现网干扰分析经过分析统计，某地市在全量高干扰问题小区中，FDD干扰小区占比46.74%，GSM干扰小区占比24.98%，TDD高干扰小区占比19.43%，NB干扰小区占比8.85%；从数据分析来看FDD900+GSM900+NB的900M频段干扰小区占比较高（主要为用户私装直放站导致）。

其中FDD 900MHz频段干扰小区较为多，占整个FDD频段的87%。

2、干扰大数据分析（IDS 3.0）目前排查干扰主要为人工通过数据表格的形式来进行分析，而不同的设备厂家分析需要单独分开分析，对于小区数据量较大的地市来说，人工排查繁琐，考虑使用相关软件协助分析，增加工作效率。

而IDS 3.0干扰诊断系统，能够实现全网干扰小区的集中统计和监控，精确定位“网内干扰小区”问题，完成对受干扰小区干扰特征时、频域多维度综合分析，干扰源识别定位，并给出干扰规避方案建议。

3、以簇为单位排查方法通过使用IDS 3.0干扰分析软件，把高干扰问题小区进行整理，然后使用地图打点工具对全网小区进行地图打点，对高干扰小区扇区与正常小区扇区调至不同颜色区分。

在地图上可以把较为集中的高干扰小区、集中干扰源或单个干扰源引起的区域性干扰小区等不同方式来进行划分。

目前大部分地市FDD 900MHz干扰为私装直放站干扰和屏蔽器干扰，针对干扰源排查方法主要通过人工扫频方式进行。

贵州LTE干扰排查路面扫频阶段总结及GSM900二次谐波问题定位分析一、概述及背景贵州移动分公司按照集团对LTE干扰排查的工作要求，持续开展了F频段（1880M~1900MHz）干扰排查，通过各地州的扫频测试发现，全省各地市F频段干扰情况都比较严重，为了验证路面干扰的真正来源，贵州公司完成全省TD-SCDMA网络F频段（1880M~1900MHz）频谱资源的清退工作，并针对重点发现的二次谐波问题进行更换天线、使用频谱仪和扫频仪测试对比、添加F频段带通滤波器多种方法进行了验证。
