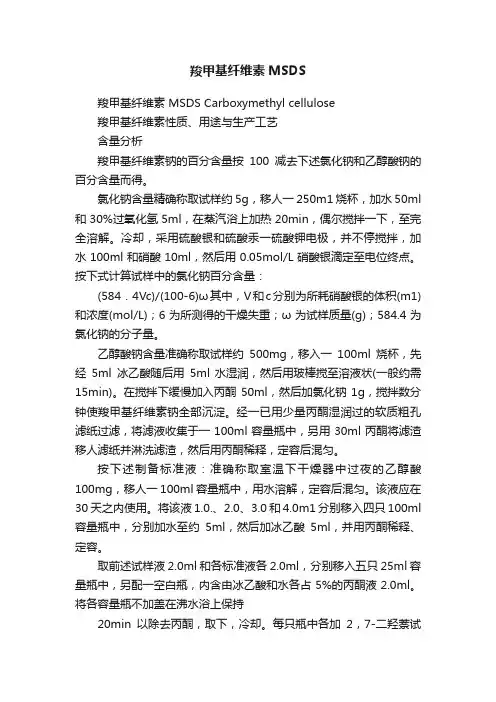

羧甲基纤维素 MSDS Carboxymethyl cellulose
羧甲基纤维素性质、用途与生产工艺
含量分析
羧甲基纤维素钠的百分含量按100减去下述氯化钠和乙醇酸钠的百分含量而得。
氯化钠含量精确称取试样约5g，移人一250m1烧杯，加水50ml和30%过氧化氢5ml，在蒸汽浴上加热20min，偶尔搅拌一下，至完全溶解。冷却，采用硫酸银和硫酸汞一硫酸钾电极，并不停搅拌，加水100ml和硝酸10ml，然后用0.05mol/L硝酸银滴定至电位终点。按下式计算试样中的氯化钠百分含量：
(584．4Vc)/(100-6)ω其中，V和c分别为所耗硝酸银的体积(m1)和浓度(mol/L)；6为所测得的干燥失重；ω为试样质量(g)；584.4为氯化钠的分子量。
乙醇酸钠含量准确称取试样约500mg，移入一100ml烧杯，先经5ml冰乙酸随后用5ml 水湿润，然后用玻棒搅至溶液状(一般约需15min)。在搅拌下缓慢加入丙酮50ml，然后加氯化钠1g，搅拌数分钟使羧甲基纤维素钠全部沉淀。经一已用少量丙酮湿润过的软质粗孔滤纸过滤，将滤液收集于一100ml容量瓶中，另用30ml丙酮将滤渣移人滤纸并淋洗滤渣，然后用丙酮稀释，定容后混匀。
按下述制备标准液：准确称取室温下干燥器中过夜的乙醇酸100mg，移人一100ml容量瓶中，用水溶解，定容后混匀。该液应在30天之内使用。将该液1.0.、2.0、3.0和4.0m1分别移入四只100ml容量瓶中，分别加水至约5ml，然后加冰乙酸5ml，并用丙酮稀释、定容。
取前述试样液2.0ml和各标准液各2.0ml，分别移入五只25ml容量瓶中，另配一空白瓶，内含由冰乙酸和水各占5%的丙酮液2.0ml。将各容量瓶不加盖在沸水浴上保持
20min以除去丙酮，取下，冷却。每只瓶中各加2，7-二羟萘试液(TS-85)5.0ml，强力混合后再加15ml，再强烈混合。取小片铝薄盖口。将容量瓶垂直放入沸水浴中保持
20min，然后取出，冷却，用硫酸定容后混匀。
用一适当的分光光度计，以空白液为对比，在540nm处测定各液的吸光度，按标准液吸光度绘制标准曲线，然后根据标准曲线和试样的吸光度求出试样中乙醇酸的质量(mg)叫，然后按下式求出试样中
毒性
ADI不作特殊规定(FAO/WHO，2001)。
LD50(大鼠，经口)27g/kg。
GRAS(FDA，§182．1745，2000)。
使用限量
GB 2760-96(g/kg)：方便面5；非固体饮料1.2；冰棍、雪糕、冰淇淋、糕点、饼干、果冻、膨化食品，均GMP。
FAO/WHO(1984，g/kg)：沙丁鱼、鲭鱼罐头20；即食肉汤、羹4000 mg/kg；酪农干酪、掼打用稀奶油5，融化干酪8，增香蛋黄酱5000rag/kg。
食品添加剂最大允许使用量最大允许残留量标准
添加剂中文名称允许使用该种添加剂
的食品中文名称
添加剂
功能
最大允许使用量（g/kg）最大允许残留量
（g/kg）
羧甲基纤维素钠食品增稠剂按生产需要适量使用（有特
别规定的除外）
羧甲基纤维素钠饮料类（除外包装饮
用水）
增稠剂5.0
化学性质
白色或淡黄色纤维状粉末，无臭，无味。易分散于水中成为透明的胶体，不溶于乙醇、丙酮和乙醚等有机溶剂。有吸湿性，1%的水溶液Ph值为6.5～8.0。对热不稳定，温度升高则黏度下降，褐变温度226～228℃，碳化温度252～253℃。小白鼠经口LD
50
27g/kg，ADI不作特殊规定(FAO/WHO，1994)。

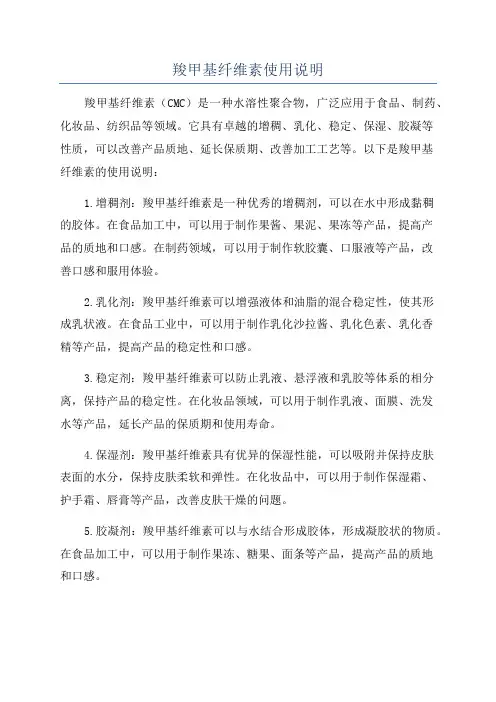

用途
作乳化稳定剂和增稠剂。我国规定可用于方便面，最大使用量5g/kg；在饮料(不包括固体饮料)中最大使用量1.2g/kg；在饼干、膨化食品、冰棍、雪糕、糕点和果冻中，按生产需要适量使用。
用途
增稠剂，稳定剂；组织改进剂；胶凝剂；非营养性膨松剂；水分移动控制剂；泡沫稳定剂；降低脂肪吸附。
因具有粘性、稳定性、保护胶体性、薄膜形成性等，用于冰淇淋改善保水性及组织结构(0.3%～0.5%)。但需与海藻酸钠等合用。
用于速煮面使产品均匀，结构改善，容易控制水分，便于操作。
添加于果酱、奶油、花生白脱等可改善涂抹性。对果酱、调味酱的用量为0.5%～1%。面包、蛋糕等在小麦中添加0.1％，可防止水分蒸发、老化。
尚用作粉末油脂、香料等的固形剂，其用量20%～60% (CMC水溶液中拌人油脂、香料等，充分乳化、干燥、粉碎而成)。
啤酒的泡沫稳定剂。
果蔬、蛋等用含对羟基苯甲酸酯的2%～3%CMC溶液被覆、干燥，以保持风味，防霉。吸水后膨胀性强，不消化，用于饼干等可作减肥食品。
用途
在医药、日化、食品行业中广泛用作增稠剂、悬浮剂、粘结剂、保护胶体等
用途
用于石油钻井、纺织印染
用途
用于石油与天然气钻井用泥浆稳定剂、纺织品浆料、造纸增强剂、胶粘剂等
用途
用于合洗、卷烟、建筑、日用化工
用途
用于纺织上浆、钻探等
用途
用做水基钻井液降滤失剂，具有一定的增粘作用。
用途
可用于浆内添加作为补强剂，还用于表面施胶，在涂布加工纸时用作粘度调节剂等。
用途
CMC的最大用途是配制肥皂及合成洗涤剂，在重级清洁剂中大约添加1%的CMC，用以防止洗出的污物再沉淀于织物上。其次是用作石油工业钻井泥浆的悬浮稳定剂，在造纸工业中作添加剂可提高纸的纵向强度和平滑度，作涂料可提高纸的印刷可适应性，在食品工业中用作增稠剂、乳液稳定剂及冰淇淋的冰晶抑制剂；在纺织工业中用作浆剂、印染浆的增稠剂；在医药工业中可作针剂的乳化稳定剂、片剂的粘结剂和成膜剂；在化妆品中、陶瓷等生产中用作增稠剂。对CMC的毒性试验表明，口服和皮肤接触完全没有生理活性，即使小鼠口服10g/kg的剂量也未发现毒性。联合国粮农组织和世界卫生组织专门委员会也确认了该品的安全性，并规定人一日允许摄取量（ADI）为
0-30mg/kg。
生产方法
羧甲基纤维素的生产方法是将纤维素与氢氧化钠反应生成碱纤维素，然后用一氯乙酸进行羧甲基化而制得。制法可分为以水为介质进行反应的水媒法和在异丙醇、乙醇、丙酮等溶剂中进行反应的溶剂法。
生产方法
将精制棉，苛性钠，酒精混合液，氯乙酸酒精溶液一起加入捏和机中进行碱化和醚化。再用盐酸中和，酒精洗涤，然后烘干，粉碎得产品。
生产方法
将脱脂漂白的棉线按比例浸入35%的浓碱液中，浸泡约30 min取出。液碱可循环使用。浸泡后的棉短线称至平板压榨机上，以14 MPa的压力，压出碱液，得碱化棉。
将碱化棉投入醚化釜内，加酒精15份在搅拌下缓缓加入氯醋酸酒精溶液，于30 ℃下2 h完成，加完后在40 ℃下搅拌3 h得醚化棉。加酒精（70%）120 份于醚化棉中，搅拌0.5 h，加盐酸调pH值至7。用酒精洗两次，滤出酒精，在80 ℃下鼓风干燥，粉碎得成品。
根据配料比不同可生产出低取代度（＜0.4）、中取代度（0.4～1.2）产品。
生产方法
用氢氧化钠处理纤维素形成碱纤维素，与一氯醋酸钠混合，经熟化数日(20～30℃)得制品
生产方法
通常以精制棉为原料，与氢氧化钠反应生成碱纤维素，再用氯乙酸进行羧甲基化制得成品。
