广联达技巧钢筋常见问题汇总

钢筋输入规则总说明1、“{}”表示可选项。

2、“<>”表示分隔符，不能输入。

3、级别用A、B、C、D、L、N<不区分大小写>。

各种代号所代表钢筋的专业符号如下表：钢筋信息输入代号A<一级> B<二级> C<三级> D<新三级> L<冷轧带肋> N<冷轧扭>直接输入法钢筋级别输入代号 1 2 3 4 5 64、间距符号使用“@”或“-”表示，二者等同。

5、直径使用标准直径：4，5，6，6.5，7，8，9，10，11，12，13，14，16，18，20，22，25，28，30，32，36，40，50。

6、“+”表示连接符。

7、“/”表示箍筋间距的分隔符，对于梁的纵筋使用“/”表示上下排的分隔符号。

8、“数量”表示钢筋数量，在{1..300}之间整数。

墙水平钢筋格式：{(排数)}<级别>直径@间距{+{(排数)}<级别>直径@间距……}参数说明：排数：1～9之间，不输入默认为1示例：(2)B12@200垂直钢筋格式：{(排数)}<级别>直径@间距{+{(排数)}<级别>直径@间距……}参数说明：排数：1～9之间，不输入默认为1示例：(2)B12@200拉筋格式：<级别>直径@间距1*间距2示例：A6@600*600柱、芯柱角筋格式：数量<级别>直径{+数量<级别>直径……}示例：4B25,也可以输成如下格式：*2B25+2B25,此格式表示：当前层2根25的钢筋在本层需要锚固计算，其余2根25表示不计算锚固连续伸入上层；#3B25+1B25,此格式表示：当前柱3根25的钢筋需要按外侧钢筋锚固计算，另外1根25表示按内侧钢筋锚固计算。

全部纵筋格式：数量<级别>直径{+数量<级别>直径……}示例：4B25+20B22+10B20,也可以输成如下格式：*4B25+*5B22+10B20,此格式表示：当前层4根25和5根22的钢筋在本层需要锚固计算，10根20表示不计算锚固连续伸入上层；#8B25+15B25,此格式表示：当前柱8根25的钢筋需要按外侧钢筋锚固计算，15根25表示按内侧钢筋锚固计算。

广联达钢筋和图形算量易错点总结（5篇模版）第一篇：广联达钢筋和图形算量易错点总结一、新建工程易错点1、选错计算规则2、损耗模板选错3、报表类别—〉选河南20084、结构类型、设防烈度、抗震等级、檐高输入错误。

—>建施、结施不同的需要沟通5、比重设置：统一>通常是把6个的钢筋比重改成6.5的钢筋比重。

6、计算未统一。

计算设置：①、箍筋计算方式（向上取整+1四舍五入+1）对量时需要统一②、柱纵筋伸入基础锚固形式③、剪力墙中暗梁④、梁中（次梁加筋、起始箍筋距边界距离）⑤、板（分布钢筋可选所有的分布筋相同或砼一板厚的分布筋相同）⑥、基础中（独立基础边长≥设定值时受力钢筋加密）⑦、砌体结构中构造柱加密长度（按图纸修改）⑧、节点设置中：1.1板中斜板节点详图1.2柱中外侧纵筋1.3剪力墙：拉筋（双向布置梅花布置）楼层设置：层高设置、砼标号设置、保护层厚、抗震等级（每层都需要修改，当都一致时，可以复制到其他楼层）二、新建楼层易错点：1、未设置首层结构标高2、未分别对每一楼层设置，其砼标号、锚固、搭接及保护层三、轴网定义易错点：1、方法不恰当、定义速度慢2、误输入轴间距、且不知道核查3、思考：轴网定义错误之后，如何弥补？四、柱操作易错点：1、柱定义技巧不能灵活运用（用柱表？还是一根一根定义?）2、异性截面柱定义时，不知道网格间距能灵活输入。

3、不知道“全部纵筋”、“脚筋”、“B边一侧中部筋”的关系4、忘记输入箍筋支数5、画柱常用按钮：F3F4Ctrl+左键查改标注单对齐移动旋转镜像复制等等6、对图纸整体把握上有欠缺、忽视偏心柱7、忽略对边角柱的判断8、思考：柱子如何起名？起名的意义在哪里？批量选择替换功能是否用熟练了？五、剪力墙、暗柱操作易错点：1、暗柱的定义不能灵活应用参数输入法与异性截面输入法2、剪力墙定义时，忽略“（2）10@200中”“（2）”的问题3、画剪力墙时要覆盖暗柱的问题，剪力墙与暗柱的位置关系4、画剪力墙时墙体的偏心问题，注意单对齐功能的应用5、对图纸整体把握上有欠缺、忽视偏心墙6、思考：剪力墙（暗柱）如何起名？起名的意义在哪里？批量选择替换功能是否用熟练了？六、梁操作易错点：1、反建构件时，用了不同截面的反建，造成混乱。

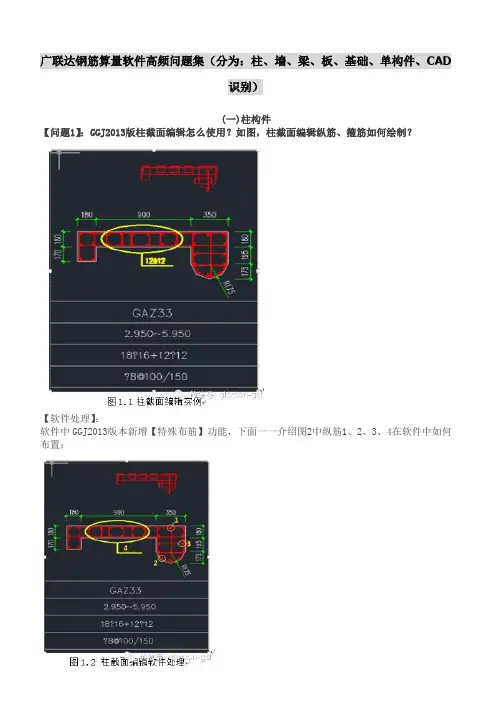

广联达钢筋算量软件高频问题集（分为：柱、墙、梁、板、基础、单构件、CAD识别）(一)柱构件【问题1】：GGJ2013版柱截面编辑怎么使用？如图，柱截面编辑纵筋、箍筋如何绘制？【软件处理】：软件中GGJ2013版本新增【特殊布筋】功能，下面一一介绍图2中纵筋1、2、3、4在软件中如何布置；1) 纵筋1：使用【对齐布筋】功能布置，通过水平、垂直相交方向确定纵筋位置，完成布置，如图1.3；2) 纵筋2：使用【比例布筋】功能处理，纵筋处于圆弧段25%位置，直接输入比例定位，如下图1.4；3) 纵筋3、4：使用【布边筋】功能处理，两根角筋（黄色）之间的均等分配布置边筋；截面编辑可以对各种复杂的异形柱进行自由配筋，具体的操作方法，可通过学习视频进行了解。

【问题2】：柱中并筋如何处理？【业务分析】：如图所示，柱中并筋如何处理？【软件处理】：柱截面编辑中使用【偏移布筋】布置并筋：如图2.2柱并筋，布置成功后，钢筋信息计入【其它纵筋】，颜色亮显为蓝色；【使用技巧】：1) 如图2.4柱并筋，图中并筋1已使用【偏移布筋】布置完成，布置并筋2时可使用【对齐布筋】，通过水平、垂直进行定位完成布置，如图2.5；【问题3】：异形柱中非封闭箍筋如何处理？【软件处理】：第一步：首先使用柱截面编辑功能，直线绘制箍筋，如图3.2柱箍筋绘制；第二步：然后使用柱截面编辑功能【端头伸缩】，输入相应的锚固值，如图3.3；【问题4】：工程中柱圆形箍筋怎么处理？【软件处理】：柱截面编辑中【画箍筋】—【三点画圆】、【圆】功能可以处理；【问题5】：查看柱钢筋三维时，基础层只有基础内的两道箍筋，首层柱却多出一些箍筋，什么原因导致的？【业务分析】：如上图，当无地下框架梁时，基础上部柱净高从基础顶至首层的梁底部，箍筋加密区是从基础顶开始计算的，软件在计算时，直接将基础上部的箍筋加密区与首层进行合并，基础层只计算基础内的箍筋根数，其余的箍筋归至首层，总根数正确无误，结果与平法一致。

钢筋部门8月份常见问题墙柱1、【问题描述】：GGJ2009-常见问题-剪力墙-拉筋计算？【业务背景】：用户在计算剪力墙拉筋的时候想在顶部框架梁的位置不计算剪力墙的拉筋，就像知道软件中剪力墙在顶部框架梁的位置拉筋是怎么考虑的？【解决方法】：剪力墙绘制本层层高，在顶部框架梁位置拉筋是不扣减的，但是剪力墙在遇连梁活暗梁的位置是否扣减可以控制，当连梁暗梁输入侧面钢筋时，拉筋是在连梁暗梁中计算的，剪力墙在这个高度范围内是不计算拉筋的。

当连梁暗梁不输入侧面钢筋时，拉筋是在梁高范围内计算拉筋的，只考虑扣减门窗洞位置。

注：可以变通处理，先用连梁绘制输入侧面钢筋，然后汇总计算后锁定剪力墙，在把连梁转换成框架梁即可。

2、【问题描述】：柱子的钢筋如果是变直筋，变根数的怎么处理【业务背景】：用户在画柱子的时候上下层的柱子直径不一样，想知道软件是怎么来算的.【解决方案】：软件里面是上层的直径大下层的小的时候，按照平法来算的，是上层的钢筋下插到本层，上层的根数比半层的多的时候是下插1.2LAE的。

3、【问题描述】：上下层柱子是异形的，有变截面的地方，上下层没有变截面的地方的钢筋，钢筋信息是一样的软件也是按照变截面处理的，在本层锚固了，为什么呢？【问题分析】：上一层同一位置的柱子同一个地方的钢筋信息也是22的，但是软件在这个地方就自己锚固了，没有伸上去。

【解决方案】：这个是因为用户的钢筋信息的位置没有布置好，把这个地方的这14跟钢筋删除了重新绘制就好了。

4、【问题描述】：软件里面的砌体加筋采用的是植筋的做法，植筋的个数是怎么统计的，在编辑钢筋里面怎么看不到？【解决方案】：砌体加筋的植筋的个数是在报表里面体现的，砌体加筋算了多少根，砌体加筋的根数就是多少个，在报表里面的植筋，里面就可以看到。

5、【问题描述】：墙是弧形的，布置的门窗没有跟着墙走【解决方法】：查看用户的工程发现，用户画的是直行墙，一段一段的直行墙拼成的弧形。

6、【问题描述】：用户说他画的柱子，突然就不见了？【解决方法】：经过探索，用户修改了柱子的名称，修改成端柱了，跑到端柱里面去了。

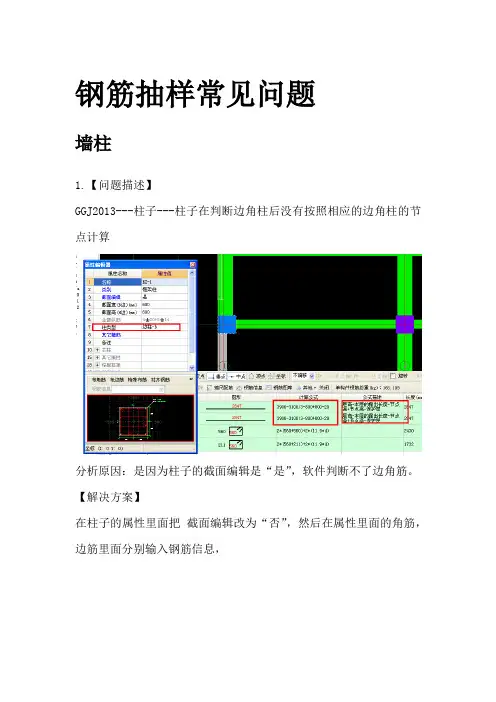

钢筋抽样常见问题墙柱1.【问题描述】GGJ2013---柱子---柱子在判断边角柱后没有按照相应的边角柱的节点计算分析原因：是因为柱子的截面编辑是“是”，软件判断不了边角筋。

【解决方案】在柱子的属性里面把截面编辑改为“否”，然后在属性里面的角筋，边筋里面分别输入钢筋信息，2. 【问题描述】牛腿柱的配筋怎么理解。

这里面的分段是指什么？计算的时候是怎么计算的该如何输入？【解决方法】箍筋分段只跟箍筋1.2.3有关系。

1号钢筋是下图2.和3是下图两个钢筋这三种钢筋是整个从上通到下的，分段的意思是，不具体指那个部位，根据自己设置的间距和范围计算根数，最后加起来的总根数就是最终的箍筋根数。

3.【问题描述】柱子为什么角筋计算搭接，边筋不算搭接？【解决方案】查看柱子的边筋和角筋的直径不一样，而在搭接设置里面这两种直径的钢筋搭接方式不一样，边筋是绑扎，角筋是焊接，而绑扎是不计算接头而计算长度的，焊接是计算接头的，所以，角筋显示有搭接接头，边筋没有4. 【问题描述】箍筋根数的计算公式中有这些“ceil、round、floor”代码是什么意思？【问题解答】“ceil”表示：向上取整；“round”表示：四舍五入；“floor”表示：向下取整。

这是由于我们在个数计算设置中选择了相应的“向上取整+1”、“四舍五入+1”、“向下取整+1”5.【问题描述】柱子在基础层定义的时候底标高定义到独立基础的顶面还是底面？【问题解决】：经过测试可以看出柱子的底标高定义到基础底还是基础顶对于柱子的量是没有任何影响的6. 【问题描述】客户工程中的所有剪力墙垂直钢筋的搭接都是300，剪力墙的钢筋信息是⑵A6@200，一级钢筋搭接为26，编辑钢筋中计算描述不能理解是怎么考虑的？【分析原因】搭接长度=Lae=26*6=152，而平法中规定，搭接长度不得小于300.【处理方法】具体计算依据参见注：03G101-1第34页，规定，搭接长度不得小于300.所以客户的工程中搭接长度都是300。

多年来广联达软件使用中遇到的问题汇总钢筋计算时的一点小常识：1、在钢筋软件中，用（ A ）表示一级钢，用（ B ）表示二级钢，用（C）表示三级钢，用（D）表示新三级钢，用（L ）表示冷轧带肋钢筋，用（ N ）表示冷轧扭钢2、工程的抗震等级是由（设防烈度）、（结构类型）、（檐高）决定的。

3、抗震等级对钢筋计算的（锚固）、（搭接）、（加密区范围）三方面有影响。

4、钢筋10.0里计算设置中可对（计算设置）、（节点设置）、箍筋设置、搭接设置、箍筋公式五方面按实际工程需要进行调整5、工程中，梁的支座是（柱），板的支座是（梁），柱是以（基础）为支座。

（一）绘图前的三项准备工作：1、分图纸：把图纸分为：总说明、基础、框架柱、墙和暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星（楼梯节点等）九大部分，对构件来说，这9部分是独立的。

2、分析绘图先后顺序：首先根据总说明建立工程，把基础放在第一种构件绘图，而后是裙房部分框架柱，可以使用柱表功能。

再做墙和约束边缘构件配筋，因为墙会是梁的支座。

再下来是连梁配筋，因为连梁会是次梁的支座，所以连梁放在梁的前面。

接下来是主梁、次梁。

绘制完上述的构件后，板和板配筋就很方便了，利用点式画法或自动生成最小板，很快可以把板绘制完，再配板钢筋。

最后算楼梯等零星。

3、建立楼层关系表：在广联达软件中，层的概念很重要，掌握了层，软件就用得差不多了，把建筑里的构件分为水平构件和竖向构件，水平构件分为梁、板，竖向构件为剪力墙和柱。

尽量用层来控制竖向构件，非到万不得以不要用输标高来控制竖向构件。

我在画图之前建立一张楼层关系表，根据此表在软件中建立楼层，按总说明在此表中标上构件砼标号，在钢筋软件里很快可以把钢筋的锚固和搭接调好。

此表放在电脑前，可以在汇图时随时清楚的看到自己算在哪层，因为图纸上有些构件是按层来标示的，有些是按标高来标示的，有了这张楼层关系表，计算时很方便，不用来回推算。

（二）钢筋工程基本思路和图形工程基本思路1、钢筋工程基本思路：在计算钢筋工程量时，首先建立轴网，因为该工程轴网有两部分组成，所以首先找准两部分轴网的交点是正确建立轴网的关键。

广联达钢筋计算常见问题
1.2018GTJ自定义线怎么布置钢筋？
答：新建矩形/异形自定义线，在多边形编辑器中绘制截面形式后点击确定，然后在自定义线截面编辑中绘制纵筋和横筋。

纵筋：选择纵筋，水平/垂直方向，直线/点/三点画弧按照参考线位置直线绘制；
水平筋/箍筋/拉筋：选择横筋，水平/垂直方向，直线/矩形/三点画弧按照纵筋位置绘制。

2.2018GTJ中，如何编辑伸入梁得长度呢？如图，怎么定义这个300
答:可以将锚固长度修改为300
3.屋檐大样的钢筋如何定义绘图
答：用板构件与栏板定义，定义斜板，栏板只输入水平筋，垂直筋是连体在板受力筋的弯折里计算。

4. 未封闭的柱大样怎么识别
答：第一种方法，在软件中，识别之前，补画CAD线，然后在识别。

如果已经识别为框架柱，将识别的框架柱属性的类别改为：暗柱，然后再汇总计算就行。

类别是共有属性，修改了之后，图元也会跟着变化。

5. 这种檐口的大样如何布置，最方便
答：可以通过，其他-挑檐-新建线式异型挑檐，绘制截面-编制钢筋。

6. 图纸中未说明要设置马凳筋，绘图时是否需要设置。

还有，什么条件下设置马凳筋？
答：实际施工时，双层配筋时必须设有马凳筋，但有的施工单位用石块代替了，计算钢筋时算不算，这个得看招标文件，因为马凳筋属于措施钢筋，有的是包含在措施费你们的，不单独计算，有的人容易忽略的一点是：有上部钢筋的也得布置马凳筋，比如有板负筋的位置也得布置马凳筋。

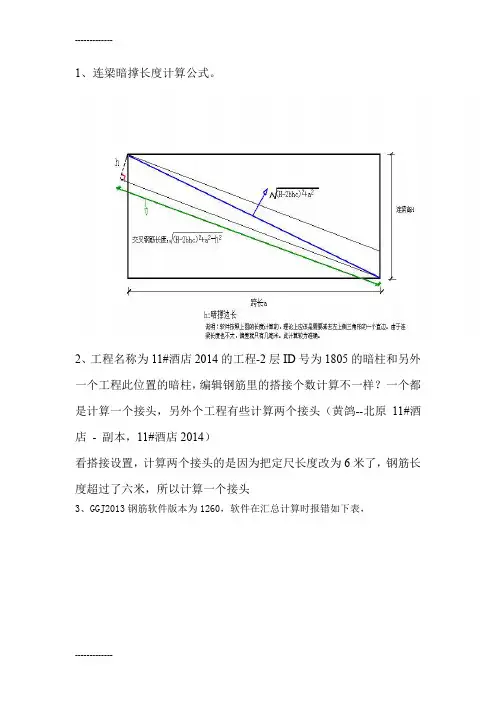

1、连梁暗撑长度计算公式。

2、工程名称为11#酒店2014的工程-2层ID号为1805的暗柱和另外一个工程此位置的暗柱，编辑钢筋里的搭接个数计算不一样？一个都是计算一个接头，另外个工程有些计算两个接头（黄鸽--北原11#酒店- 副本，11#酒店2014）看搭接设置，计算两个接头的是因为把定尺长度改为6米了，钢筋长度超过了六米，所以计算一个接头3、GGJ2013钢筋软件版本为1260，软件在汇总计算时报错如下表，解决：因为后浇带其他加强筋中的属性参数不完整导致的，删除其他钢筋重新定义4、工程打开后点到报表预览的界面都是空白的：解决：因为用户在工程信息中将报表类别改为了数字5、汇总计算之后基础层的筏板基础提示错误：筏板输入了让马凳筋，但是没有计算出量，查看计算设置和节点设置没有任何设置。

都是默认的，？解决：点开筏板基础的属性，在属性中马凳筋参数图中设置的参数单位以m输入的，软件默认的单位是毫米，所以出错，修改数值即可6、柱子在基础锚固区不计算箍筋？解决：框架柱在基础锚固区截面编辑是：“是”的状态下不计算锚固区的箍筋7、问题描述：汇总计算报错，如下图。

解决方法：删除临时文件，路径如下图，grandsoft文件夹下的都为临时文件。

8、问题描述问题描述：打开工程提示：原因：低版本用高版本打开，在升级时图元丢失，错误构件软件删除。

解决方案ctrl+f查找ID为19905的构件删除重新画，在画图电脑上找相应的备份文件。

9、问题描述：汇总计算后提示：问题分析：工程太大造成的，如果楼层较高分楼层汇总构件较多，分构件汇总。

10、软件柱属性中[插筋构造]一栏，有设置插筋与纵筋锚固两个选项，计算钢筋时有什么区别？在一些实际工程中，当发生柱变截面、墙上柱、梁上柱，在变截面位置或柱生根部位，设计图纸按照“钢筋宜少接头”等原则，要求纵筋直接下插进行锚固，此时使用“纵筋锚固”选择【设置插筋】时，插筋和纵筋分开计算选项为【纵筋锚固】时，插筋、纵筋连接计算11、剪力墙结构中中门窗洞口的连梁到顶层应注意的问题？楼层连梁与顶层连梁构造区别12、汇总计算提示这个错误，但是发现梁都全部标注了原位钢筋，怎么还是有这个提示呢？根本原因其实还是有梁存在没有标注原位钢筋，只有因为碎梁存在，而且大多数都是藏在梁内，或端头内，看不到而已，只要点是，进行调整，软件自动定位，放大看就清楚了，直接删除掉碎梁就可以了。

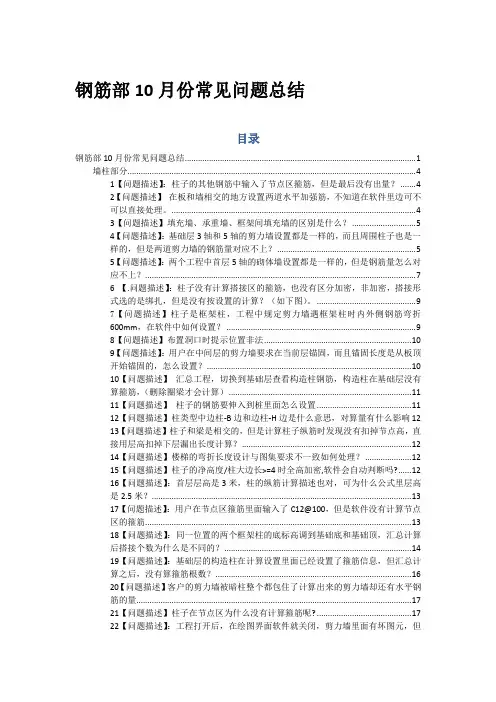

钢筋部10月份常见问题总结目录钢筋部10月份常见问题总结 (1)墙柱部分 (4)1【问题描述】：柱子的其他钢筋中输入了节点区箍筋，但是最后没有出量？ (4)2【问题描述】在板和墙相交的地方设置两道水平加强筋，不知道在软件里边可不可以直接处理。

(4)3【问题描述】填充墙、承重墙、框架间填充墙的区别是什么？ (5)4【问题描述】：基础层3轴和5轴的剪力墙设置都是一样的，而且周围柱子也是一样的，但是两道剪力墙的钢筋量对应不上？ (5)5【问题描述】：两个工程中首层5轴的砌体墙设置都是一样的，但是钢筋量怎么对应不上？ (7)6 【.问题描述】：柱子没有计算搭接区的箍筋，也没有区分加密，非加密，搭接形式选的是绑扎，但是没有按设置的计算？（如下图）。

(9)7【问题描述】柱子是框架柱，工程中规定剪力墙遇框架柱时内外侧钢筋弯折600mm，在软件中如何设置？ (9)8【问题描述】布置洞口时提示位置非法 (10)9【问题描述】：用户在中间层的剪力墙要求在当前层锚固，而且锚固长度是从板顶开始锚固的，怎么设置？ (10)10【问题描述】汇总工程，切换到基础层查看构造柱钢筋，构造柱在基础层没有算箍筋，（删除圈梁才会计算） (11)11【问题描述】柱子的钢筋要伸入到桩里面怎么设置 (11)12【问题描述】柱类型中边柱-B边和边柱-H边是什么意思，对算量有什么影响 1213【问题描述】柱子和梁是相交的，但是计算柱子纵筋时发现没有扣掉节点高，直接用层高扣掉下层漏出长度计算？ (12)14【问题描述】楼梯的弯折长度设计与图集要求不一致如何处理？ (12)15【问题描述】柱子的净高度/柱大边长>=4时全高加密,软件会自动判断吗? (12)16【问题描述】：首层层高是3米，柱的纵筋计算描述也对，可为什么公式里层高是2.5米？ (13)17【问题描述】：用户在节点区箍筋里面输入了C12@100，但是软件没有计算节点区的箍筋 (13)18【问题描述】：同一位置的两个框架柱的底标高调到基础底和基础顶，汇总计算后搭接个数为什么是不同的？ (14)19【问题描述】：基础层的构造柱在计算设置里面已经设置了箍筋信息，但汇总计算之后，没有算箍筋根数？ (16)20【问题描述】客户的剪力墙被暗柱整个都包住了计算出来的剪力墙却还有水平钢筋的量 (17)21【问题描述】柱子在节点区为什么没有计算箍筋呢? (17)22【问题描述】：工程打开后，在绘图界面软件就关闭，剪力墙里面有坏图元，但是无法选中， (18)梁板部分 (18)1【问题描述】：单板布置好钢筋后再合并成一大块斜板，跟先合并成斜板再单独布置钢筋量一样吗 (18)2【问题描述】：在GGJ2009软件中，绘图界面跟报表里梁的量不一致，单构件输入里面没有 (19)3【问题描述】：柱子上面有柱帽，柱帽顶标高是柱高减去梁高，梁加腋从柱帽边开始加腋怎么处理? (20)4【问题描述】GGJ2009-输入梁的原位标注的时候，为什么有的时候跨号是0，有的时候跨号是1？ (21)5【问题描述】圆锥形板的钢筋计算 (21)6【问题描述】框架梁节点设置的最后一项，纵向钢筋弯钩与机械锚固形式设置了两侧贴焊锚固，说是锚固长度统计到报表里，怎么在报表里面看不见量？ (23)7【问题描述】板的负筋是一级钢筋的时候怎么没有计算弯钩的值？ (23)8【问题描述】过梁在什么时候扣减，什么时候不扣减？ (24)9【问题描述】用户的工程两边是对称的，所以绘制完右边的板受力筋然后镜像到左边位置的板上，两边是相同的底筋和面筋，用查看布筋情况查看两边应该是显示一样的，白色网格显示，结果用查看布筋情况两边不一样，自己布置的那边显示蓝色网格状，为什么？ (24)10【问题描述】悬挑梁是变截面的，悬梁出来的这一跨比跨内尺寸大，悬挑梁下部钢筋为什么锚入柱子里12*d?来源于图集那一页？ (25)11【问题描述】用平齐板顶功能让梁随着板的标高来走，结果这个梁的两边是对称的，一边可以，另外一边有一段梁就悬在板上面，为什么？ (26)12【问题描述】：1.布置板受力筋时，【XY向】不能用了，其他【水平筋】、【垂直筋】等功能都能正常使用，新建工程没有这个问题 (27)13【问题描述】：GGJ2009-框架梁的支座负筋图纸已经给出具体的长度，怎么在软件中实现，必须编辑钢筋修改吗？ (28)14【问题描述】：在计算设置中修改分布钢筋配置选（择同一板厚分布钢筋相同），负筋属性中没有变化？ (28)15【问题描述】板的受力筋在布置的时候布置的是一种型号的钢筋，但是在编辑钢筋里面显示的是两种或以上的钢筋，并且长度都不一样 (29)16【问题描述】板分割时报错提示： (30)17【问题描述】板用点画画不上去，提示不封闭 (30)18【问题描述】剪力墙在基础层垂直钢筋没有伸到筏板里面，水平筋有断开？ . 30 19【问题描述】主次梁相交处自动生成吊筋无法生成？ (30)20【问题描述】用平齐板顶的功能柱墙梁的标高没变 (31)21【问题描述】汇总提示图形顶点个数不够 (31)22【问题描述】梁和圈梁可以重叠布置吗？钢筋怎么计算 (31)23【问题描述】：用户发现布置上板的马凳筋之后计算完马凳筋没有出量，问原因？ (31)24【问题描述】：非框架梁两边支座是剪力墙，输入支座钢筋后，汇总计算，编辑钢筋里面支座钢筋怎么按1/5计算了？ (31)25【问题描述】窗台上有一道水平方向的窗台线，是用框架梁绘制的，但是梁预制的只伸入支座80mm.修改节点设置不起作用，是为什么？ (31)26【业务背景】在圈梁里已经输入了L形放射箍筋，但是在编辑钢筋里，没有给计算。

钢筋抽样常见问题墙柱1.【问题描述】GGJ2013---柱子---柱子在判断边角柱后没有按照相应的边角柱的节点计算分析原因：是因为柱子的截面编辑是“是”，软件判断不了边角筋。

【解决方案】在柱子的属性里面把截面编辑改为“否”，然后在属性里面的角筋，边筋里面分别输入钢筋信息，2. 【问题描述】牛腿柱的配筋怎么理解。

这里面的分段是指什么？计算的时候是怎么计算的该如何输入？【解决方法】箍筋分段只跟箍筋1.2.3有关系。

1号钢筋是下图2.和3是下图两个钢筋这三种钢筋是整个从上通到下的，分段的意思是，不具体指那个部位，根据自己设置的间距和范围计算根数，最后加起来的总根数就是最终的箍筋根数。

3.【问题描述】柱子为什么角筋计算搭接，边筋不算搭接？【解决方案】查看柱子的边筋和角筋的直径不一样，而在搭接设置里面这两种直径的钢筋搭接方式不一样，边筋是绑扎，角筋是焊接，而绑扎是不计算接头而计算长度的，焊接是计算接头的，所以，角筋显示有搭接接头，边筋没有4. 【问题描述】箍筋根数的计算公式中有这些“ceil、round、floor”代码是什么意思？【问题解答】“ceil”表示：向上取整；“round”表示：四舍五入；“floor”表示：向下取整。

这是由于我们在个数计算设置中选择了相应的“向上取整+1”、“四舍五入+1”、“向下取整+1”5.【问题描述】柱子在基础层定义的时候底标高定义到独立基础的顶面还是底面？【问题解决】：经过测试可以看出柱子的底标高定义到基础底还是基础顶对于柱子的量是没有任何影响的6. 【问题描述】客户工程中的所有剪力墙垂直钢筋的搭接都是300，剪力墙的钢筋信息是⑵A6@200，一级钢筋搭接为26，编辑钢筋中计算描述不能理解是怎么考虑的？【分析原因】搭接长度=Lae=26*6=152，而平法中规定，搭接长度不得小于300.【处理方法】具体计算依据参见注：03G101-1第34页，规定，搭接长度不得小于300.所以客户的工程中搭接长度都是300。

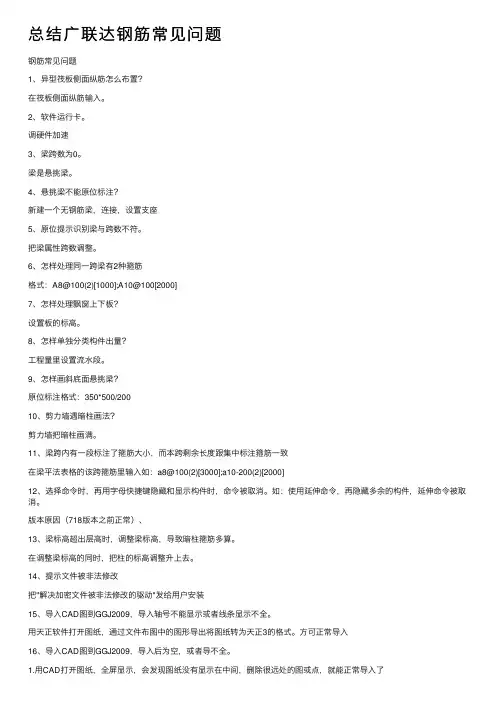

总结⼴联达钢筋常见问题钢筋常见问题1、异型筏板侧⾯纵筋怎么布置？在筏板侧⾯纵筋输⼊。

2、软件运⾏卡。

调硬件加速3、梁跨数为0。

梁是悬挑梁。

4、悬挑梁不能原位标注？新建⼀个⽆钢筋梁，连接，设置⽀座5、原位提⽰识别梁与跨数不符。

把梁属性跨数调整。

6、怎样处理同⼀跨梁有2种箍筋格式：A8@100(2)[1000];A10@100[2000]7、怎样处理飘窗上下板？设置板的标⾼。

8、怎样单独分类构件出量？⼯程量⾥设置流⽔段。

9、怎样画斜底⾯悬挑梁？原位标注格式：350*500/20010、剪⼒墙遇暗柱画法？剪⼒墙把暗柱画满。

11、梁跨内有⼀段标注了箍筋⼤⼩，⽽本跨剩余长度跟集中标注箍筋⼀致在梁平法表格的该跨箍筋⾥输⼊如：a8@100(2)[3000];a10-200(2)[2000]12、选择命令时，再⽤字母快捷键隐藏和显⽰构件时，命令被取消。

如：使⽤延伸命令，再隐藏多余的构件，延伸命令被取消。

版本原因（718版本之前正常）、13、梁标⾼超出层⾼时，调整梁标⾼，导致暗柱箍筋多算。

在调整梁标⾼的同时，把柱的标⾼调整升上去。

14、提⽰⽂件被⾮法修改把"解决加密⽂件被⾮法修改的驱动"发给⽤户安装15、导⼊CAD图到GGJ2009，导⼊轴号不能显⽰或者线条显⽰不全。

⽤天正软件打开图纸，通过⽂件布图中的图形导出将图纸转为天正3的格式。

⽅可正常导⼊16、导⼊CAD图到GGJ2009，导⼊后为空，或者导不全。

1.⽤CAD打开图纸，全屏显⽰，会发现图纸没有显⽰在中间，删除很远处的图或点，就能正常导⼊了2.对于加密的图纸，需解密图纸后⽅可导⼊17、分割板图元，分割后部分板图元消失（1）删除碎板，碎板删除⽅法：CTRL+A选中所有的板，然后点选使正确布置的板不选中，这时就剩下碎板被选中了，删除之即可。

（2）将板删掉重新绘制，再进⾏分割操作。

18、打开软件报错，提⽰软件遇到问题需要关闭，调试或关闭。

桌⾯点右键-属性-设置-⾼级-疑难解答-将硬件加速调成⽆即可打开。

广联达土建_钢筋_计价常见问题集1684问序号分支问题1山西板的马凳筋怎么不给计算？2山西承台三层钢筋如何输入3山西进入绘图界面报错4山西剪力墙的保护层左右侧不同5山西基础梁的上部通常钢筋为2b25，其中有一跨的上部钢筋为2B25+2B22+2B186山西基础梁的上部钢筋为2B25，其中一跨为4B18，要求其2B25在此跨也通常布置，如何输入钢筋。

7山西钢筋导入图形的时候那些构件默认不导入？8山西飘窗板钢筋怎么输？9山西柱核心区加密箍筋如何处理？10山西剪力墙外排钢筋加一排长度只有1400的钢筋怎么处11山西条基的受力筋计算出来根数很多为什么？12山西跨内变截面梁怎么处理？13山西钢筋2009，在汇总计算的时候基础梁的跨长输入不正确的错误提示14山西钢筋2009，钢筋的长度计算公式是否可以进行统一的设置15山西如何计算电渣压力焊的接头个数16北京二次结构的怎么处理17北京GGJ2009【528版】新建轴网的时候轴号字体都非常大18北京双层双向筋有拉结筋是不是就不需要马登筋2010年分29北京剪力墙门窗洞口上下都有连梁，怎么布置30北京想单独看箍筋的量，该如何设置31长春CAD图纸导入到软件中之后，所有原为汉字的位置都显示乱码32长春用GGJ2009做一个工程，此工程有两个单元，汇总计算时两个单元想分开计算钢筋量，可以实现吗?33长春打开钢筋软件时，有如图所示报错，如何操作？34长春两边标注负筋，布置在不同板厚的交界处，分布筋在不同的板厚里面，钢筋信息是不同的在软件中如何实现35长春在GGJ2009中导柱表时，总是提示“标高格式错误”36长春圈梁的箍筋有加密区在软件中如何实现37长春汇总计算时，提示柱直筋计算结果小于0，原因？38长春温度筋不计算钢筋量39长春钢筋工程导入图形2008时报错：' ' is not a valid integer value40长春钢筋2009工程中的导到图形2008中，过梁没有导进来。

问：柱帽如何处理答：用梁来做，根据柱帽的形式选择原形梁截面或异型截面，输入高度，在图中布置即可问：板已经画上了在板的属性信息中输入了马凳钢筋，想删除的时候却不能删除怎么办呢答：选中已经画好的板，点开属性，在马凳筋属性信息栏中删除就可以了问：斜板下的连梁问什么不跟着斜？答：斜板下的梁的属性必须是框架梁或普通梁，定义完斜板后梁的标高才会自动压斜，连梁是不能自动变化的，需要手动的修改梁的起点和终点的标高问：钢筋软件中基础层高度如何设置？答：基础层层高我们可以分三种情况：A 无地下室时，可以定义为基础底标高距离首层地面标高的距离B 有地下室时，可以为基础底板的厚度C 有地下室时，可以定义为基础底标高距离地下室地面标高的距离问：问：异形的板为什么计算的钢筋只有一个长度答：出现这样的问题需要看一下计算设置中的“板钢筋长度按照平均长度”计算设置为是问：GGJ10.0中为什么已经修改了柱子的截面尺寸，汇总后梁支座没有发生变化答：修改了柱子的截面尺寸，需要重新提取梁跨。

问：在板中已经画了负筋，为什么没有分布筋答：因为已经画了面筋，有双层双向的钢筋时，不会自动计算负筋。

问：工程汇总后存盘，拷到优盘中，再次打开时，报表没有量答：钢筋软件汇总后，报表的文件存在了.GJL里，如果要拷工程到优盘，需要将.GJL也拷进去。

问：如何显示构件名称的字体大小答：钢筋里是可以的，在菜单栏-工具-选项-其他-字体大小问：在GGJ10.0中，如何处理板的放射筋？答：如果设计图纸给出了放射筋的配筋信息，具体根数与长度尺寸，则通过直接输入法；如果只标注了放射筋的配筋信息，则通过布置放射筋处理——按照弧线布置放射筋、按照圆心布置放射筋问：变截面柱的配筋有几种情况？在GGJ10.0中如何处理？答：变截面柱的配筋有两种：当c/hb≦1/6时，柱纵筋连续伸入上层；当c/hb>1/6时，部分纵筋锚入当前层节点，长度为c-保护层厚度+200mm，而上一楼层锚入下层柱1.5lae。

钢筋常见问题整理墙柱1.【问题描述】剪力墙上柱节点适用情况【业务背景】用户本层是暗柱，下面一层没有暗柱，但是在下层同一位置有剪力墙，但是修改了剪力墙上柱节点后没有生效。

【解决方法】：剪力墙上柱节点只适用于框架柱，暗柱的话是按变截面无节点构造下插计算。

2.【问题描述】剪力墙拉筋在遇基础构建的计算【解决方法】剪力墙拉筋计算在基础以上与埋设到基础构建范围内的计算时有差别的：a.剪力墙下没有基础时，拉筋计算为剪力墙的面积除以拉筋的间距*间距，需要扣减暗柱的尺寸；b.剪力墙下有基础时，非基础高度范围内的墙中的拉筋还是面积/间距*间距，在基础高度范围内的墙体，为基础范围内的水平钢筋的排数*（剪力墙长度/间距），都需要扣减暗柱的尺寸；c.剪力墙整个埋在基础中，例如剪力墙顶标高<筏板顶标高，剪力墙底标高>=筏板底标高，此时的拉筋计算为基础范围内的水平钢筋的排数*（剪力墙的实际长度/间距），此时没有扣减暗柱的尺寸。

3. 【问题描述】连梁的两边是暗柱，在暗柱的范围内要求连梁直锚，而且要在锚固的区域内按照间距计算箍筋根数，该怎么设置？【解决方法】：（1）在节点设置的洞口连梁锚固节点里面选择节点三，（2）然后在计算设置里面把连梁在暗柱内是否计算箍筋改为是，（3）在属性中把是否为顶层连梁改为是，就可以实现。

4. 【问题描述】为什么布置了砌体加筋,但是汇总之后没有钢筋量？【业务背景】用户布置了砌体加筋,也汇总计算成功了,但是点编辑钢筋没有钢筋量:【解决方案】用户定义的砌体加筋的间距为500，但是实际上这个位置的砌体墙的标高从底到顶只有500的高度，就是砌体加筋的布置间距已经超出了砌体墙的高度，所以就没有计算。

5. 【问题描述】柱子的箍筋加密区和非加密区的级别间距不一样怎么设置？【解决方法】用斜杠隔开斜杠前面输入加密区的级别间距斜杠后面输入非加密区的级别间距6.【问题描述】柱子如果是上下楼层变截面的话，不想让柱子下插到下一层的柱子的钢筋，怎么办，修改节点设置是没有用？【业务背景】：用户改了本层的节点设置没有起作用【解决方案】算了插筋，修改了节点是没有用的，这个要修改下一层的相对应的柱子节点设置才可以！软件就不在算插筋了！7.【问题描述】：4层和5层层高一样，柱子属性一样的，但是箍筋根数一个计算29个，一个计算35个？【业务背景】：用户工程4层和5层层高是一样的，柱子的属性也是一样的，但是柱子的箍筋根数不一样，根数计算公式点开发现搭接区的箍筋间距一个是5*12，另一个是5*16,？【解决方法】：4层柱子直筋是12，3层的柱子纵筋是16，3层柱与4层柱子钢筋搭接了，所以搭接区箍筋间距是（5*d,100）取小值,d取的是两层中较大直径16.8、【问题描述】：客户的工程里面二层的框架柱，同一个名称和钢筋信息，有的是露出柱子一段长度，有的纵筋还没有升到柱顶，客户对这个很不理解。

一、新建工程易错点1、选错计算规则2、损耗模板选错3、报表类别—〉选河南20084、结构类型、设防烈度、抗震等级、檐高输入错误。

—>建施、结施不同的需要沟通5、比重设置：统一>通常是把6个的钢筋比重改成6.5的钢筋比重。

6、计算未统一。

计算设置：①、箍筋计算方式（向上取整+1\四舍五入+1）对量时需要统一②、柱纵筋伸入基础锚固形式③、剪力墙中暗梁④、梁中（次梁加筋、起始箍筋距边界距离）⑤、板（分布钢筋可选所有的分布筋相同或砼一板厚的分布筋相同）⑥、基础中（独立基础边长≥设定值时受力钢筋加密）⑦、砌体结构中构造柱加密长度（按图纸修改）⑧、节点设置中：1.1板中斜板节点详图1.2柱中外侧纵筋1.3剪力墙：拉筋（双向布置\梅花布置）楼层设置：层高设置、砼标号设置、保护层厚、抗震等级（每层都需要修改，当都一致时，可以复制到其他楼层）二、新建楼层易错点：1、未设置首层结构标高2、未分别对每一楼层设置，其砼标号、锚固、搭接及保护层三、轴网定义易错点：1、方法不恰当、定义速度慢2、误输入轴间距、且不知道核查3、思考：轴网定义错误之后，如何弥补？四、柱操作易错点：1、柱定义技巧不能灵活运用（用柱表？还是一根一根定义?）2、异性截面柱定义时，不知道网格间距能灵活输入。

3、不知道“全部纵筋”、“脚筋”、“B边一侧中部筋”的关系4、忘记输入箍筋支数5、画柱常用按钮：F3\F4\Ctrl+左键\查改标注\单对齐\移动\旋转\镜像\复制等等6、对图纸整体把握上有欠缺、忽视偏心柱7、忽略对边角柱的判断8、思考：柱子如何起名？起名的意义在哪里？批量选择替换功能是否用熟练了？五、剪力墙、暗柱操作易错点：1、暗柱的定义不能灵活应用参数输入法与异性截面输入法2、剪力墙定义时，忽略“（2）10@200中”“（2 ）”的问题3、画剪力墙时要覆盖暗柱的问题，剪力墙与暗柱的位置关系4、画剪力墙时墙体的偏心问题，注意单对齐功能的应用5、对图纸整体把握上有欠缺、忽视偏心墙6、思考：剪力墙（暗柱）如何起名？起名的意义在哪里？批量选择替换功能是否用熟练了？六、梁操作易错点：1、反建构件时，用了不同截面的反建，造成混乱。

广联达钢筋百问百答、GGJ2009-528版本，新建了一个异形暗柱，我想修改全部纵筋里面的信息，但是该项是灰显的，为什么不能修改？答：把属性中第3项截面编辑修改为否，即可修改全部纵筋。

截面编辑选择为是时，可以在参数图中布置纵筋和箍筋。

2、GGJ2009最新版本中，承台二次编辑工具栏中有应用同名承台的功能，它的应用范围是什么？答：对于需要修改钢筋方向或者编辑加强筋的承台，对一个图元编辑完毕后，使用应用同名承台功能可以一次性调整所有同名称的承台钢筋。

应用范围是加强筋和受力筋的方向。

3、剪力墙结构中有很多复杂的参数化柱和异形柱，建立构件非常麻烦，效率很低，请问有什么方法可以快速完成复杂柱的建模吗？答：GGJ2009的最新版本中CAD识别部分新增了识别柱大样的功能，可以一次性识别柱大样表中的所有复杂柱，建立构件。

构件建立完毕，使用识别柱功能识别柱的平面图，来完成柱的绘制，这样可以快速的完成复杂柱的建模。

4、钢筋三维中显示的钢筋线上的数字表示什么？答：表示每段钢筋线的长度，例如水平段和斜向钢筋线段的长度。

5、框架梁的计算设置第26项下部原位标注钢筋做法是什么意思？答：对于下部原位标注相同的跨，可以通过这个设置来调整下部钢筋的算法。

软件默认的是遇支座断开，也就是说相邻的梁跨，下部原位标注钢筋输入相同，断开计算。

如果选择遇支座连续通过，则通长计算。

6、柱截面编辑截面，布置边筋时，按什么原则布置，按边长还是分段布置？答：布置边筋时，按照每两个角筋之间的部分为单位，例如布置如图左侧竖向的边筋时，输入1b25即可，右侧边布置时，需要分别布置上部和下部的一根边筋，而不能同时布置。

7、剪力墙根部的垂直加强筋在软件中怎么处理？答：在剪力墙构件的属性中其它钢筋中输入，选择垂直加强筋或水平加强筋，输入钢筋信息，软件会按照墙长或者墙高来自动计算根数。

8、工具菜单选项设置中其它下的钢筋三维显示时使用多边形边数是什么参数？答：针对钢筋三维显示时，钢筋的截面圆，边数的设置。

⼴联达钢筋软件常见问题钢筋常见问题1、斜屋⾯屋脊的负筋怎么布置？布置在屋脊上它会⾃动沿斜屋⾯弯折2、箍筋间距不同怎么输⼊？在间距之间⽤“/”隔开，例：A10@100/200。

另外柱⼦中外侧箍筋与内侧箍筋直径不同时⽤“+”连接，外侧的在前⾯3、梁的单加钢筋腋怎么输⼊在梁的平法表格⾥⾯输⼊：根数+级别+直径4、在打开软件时报错“Aceess···read···”点击“我的电脑”——属性——设置——更改盘的虚拟内存5、钢筋汇总完成后提⽰钢筋长度超构件⾃⾝长度2倍怎么处理？在⼯具—选项—其他把校验钢筋长度值勾去掉6、在钢筋⾥⾯怎么调整梁的⽅向？在梁平法表格⾥⾯点击“调换起始跨”即可7、新GGJ2013打开旧2013做的⼯程保存后出现了两个相同⽂件（⼀个是后缀名只含有我们保存当天的⽇期且为灰⾊⽇期，⼀个是在原来⽼⽂件保存灰⾊⽇期的后⾯多了⼀个现在我们保存⽇期且为⿊体）删除有⿊⾊字体的⼯程即可（如果我们没有删除，在下次打开带⿊⾊⽇期的⼯程保存后他⼜会多出⼀个⼯程）主要是由于⽤户之前⽤的是低版本的2013现在使⽤⾼版本的2013打开，软件会⾃动进⾏⽂件备份，多出的那些⽂件就是升级后产⽣的备份⽂件。

8、条形基础分布筋净长的计算不对`条形基础两头⽆相交条基时根据06G101-6(58,59页）分布筋净长应减除⼀端长为条基宽度的值；当条基端头有相交时⼀边条基分布筋净长通算但另⼀边条基的分布筋的净长应算到上⼀边的内侧（但软件把搭接的150也加⼊净长中去了,但没有影响钢筋总长度，只是软件的计算式表达⽅式不太对）9、板负筋按梁布置时出错板负筋按梁布置时，可能布置在某⼀跨也可能布置在了这颗梁的全部跨所以建议⼤家在布置负筋时尽量不要使⽤按梁布置板负筋，建议使⽤画线布置10、在使⽤“平齐板顶”这个功能时梁标⾼没有发⽣（梁两侧都有板但⼀侧斜，另⼀侧没有斜）由于梁另⼀侧板没有定义成斜板所以软件在识别时梁没有跟斜板平齐11、⽤户在新建⼯程时选择按中轴线计算，但是在绘图输⼊⾥⾯发现还是按外⽪计算的，为什么？在2013如果我们选择按中轴线计算钢筋量时在编辑钢筋时箍筋还是按外⽪计算时的计算式，但实际在报表中（钢筋明细表中）发现它已经是按中轴线计算的12、剪⼒墙内外侧钢筋直径不⼀样的时候怎样处理左右侧不同配筋形式：(1)B14@100+(1)B12@100；不同排数的钢筋信息⽤“+”连接；当⽤“+”连接时则表⽰钢筋从左侧到右侧的顺序布置。
