ProE5.0中如何创建标题栏和明细表？
机械2009-12-08 19:59:21 阅读91 评论0 字号：大中小
1、导入外部数据：

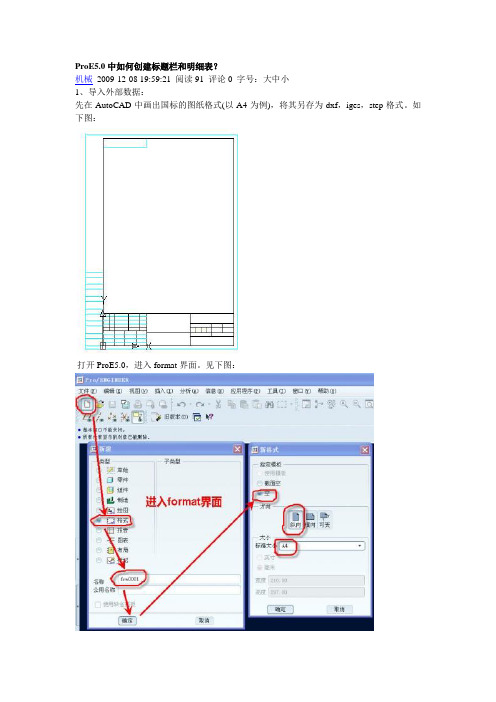

先在AutoCAD中画出国标的图纸格式(以A4为例)，将其另存为dxf，iges，step格式。如下图：
打开ProE5.0，进入format界面。见下图：
导入外部数据，见下图：
结果如下图：
从CAD导入的图框中的表格不能输入文本，只能作为几何图元。要制作如标题栏之类可输入文本的表格只有在ProE中创建表格(Table Create)。
2、制作A4的标题栏
A4的外图框可以用上一步的导入的方法来作，也可以在进入format时选用A4，标题栏要在format环境下创建表格(Table Create)来编辑制作。完成如下图：
3、定义标题栏参数
①日期：&today_date(需要手工输入日期)，：&todays_date(自动提取电脑系统日期)
②图号：&图号
③名称：&名称
④材料：&材料
⑤重量：&重量[.3]
⑥比例：&scale
⑦共页：&total_sheets
⑧第页：¤t_sheet
⑨单位名称：直接在标题栏单元格中输入。
以上几个参数中的图号、名称、材料、重量应在.prt环境下就要先设定好，才可以在工程图提取的到。并在关系中写入以下关系式：
图号=rel_model_name
名称=PTC_COMMON_NAME
材料=PTC_MA TERIAL_NAME
质量=MP_MASS("")
标题栏中的字体、字号根据个人喜好自行调整设定。
参数定义完成，如下图：
这样就完成了一个简单的format文件，我们把它命名为：GB_A4.FRM 保存好放在自己的formats文件夹中，并在config.pro文件中设定好pro_format_dir，比如E:\proe\formats，这样就可以使用它了。
可以把以上制作完成的标题栏设置好旋转原点后，保存为*.tbl表文件，以便以后在其他图框中插入反复使用。
4、定义明细表
在上面标题栏的基础上，创建明细表，先定义重复区域，再并分别定义各单元格的报告参数，如下图：
⑴定义序号的报告参数：
步骤：rpt→index
结果：& rpt.index
⑵定义代号的报告参数：
步骤：asm→mbr→User Defined→输入用户自定义的“图号”
结果：& asm.mbr.图号
⑶定义名称的报告参数：
步骤：asm→mbr→User Defined→输入用户自定义的“名称”
结果：& asm.mbr.名称
⑷定义数量的报告参数：
步骤：rpt→qty
结果：& rpt.qty
⑸定义材料的报告参数：
步骤：asm→mbr→User Defined→输入用户自定义的“材料”
结果：& asm.mbr.材料
⑹定义单件重量的报告参数：
步骤：asm→mbr→User Defined→输入用户自定义的“质量”
结果：&asm.mbr.质量
⑺定义总计重量的报告参数：
步骤：rpt→rel→User Defined→输入用户自定义的“总计”
结果：&rpt.rel.总计
接着点击“重复区域→Relations(关系)”，编辑关系式：总计=asm_mbr_质量*rpt_qty
⑻定义备注栏：
备注单元格一般为用户可直接输入的文本信息，而不是从零件参数中提取的数据。在定义完重复区域后，备注栏可不输入内容，而定义成注释单元。定义成注释单元后，该单元格的内容会跟随整行明细表。
步骤：重复区域→注释(Comments) →点选备注单元格。
这样就完成一个简单的明细表的制作，设置好旋转原点后，保存为*.tbl表文件，以便以后在其他图框中插入反复使用。
5、如何定义有明细表的标题栏中的“总重量”？
如下图：
操作步骤：重复区域→累加→选取重复区域→确定→添加→按名称→选取欲累加列的“总计”→输入参数→输入“总重量”→放置参数→提取参数。
详细见下图：
打钩确定后，选取同一表格中非重复区域的一个空格放置计算结果“总重量”，这个空格不能是重复区域中的空格，也不可以是其它表中的空格。比如，我们把它借放在“备注”单元格中，这时“备注”栏中显示为“&重量”。放置完成后，更新表格，结果就生效。完成后我们再把“&重量”改为“备注”就可以了。
最后要在标题栏中显示“总重量”的统计结果，可在重量下方的单元格中输入文本“&总重量”的方式提取参数“总重量”的累加结果。
未完待续
ProE工程图中怎样标注自定义尺寸？
将尺寸文本里的@D改为@O，后面写上自己想要的尺寸就可以了。系统自动标注的不能改。@D改成@O (英文"O")
说明：只有手动标注尺寸才可以这样修改
ProE5.0工程图比例问题
机械2009-12-03 22:47:45 阅读65 评论0 字号：大中小
1、图纸比例的显示型式：view_scale_format (*.dtl)
①view_scale_format 设为decimal ：比例的显示型式为SCALE：1.000
②view_scale_format 设为fractional ：比例的显示型式为SCALE：1/1
③view_scale_format 设为ratio colon ：比例的显示型式为SCALE：1：1
一般情况下我们会按机械制图国家标准设比例型式为SCALE：1：1，这时就要在(*.dtl)中把
view_scale_format 设为ratio colon
这时还应该正确设置(*.dtl)中的view_scale_denominator 的值，一般设为120。
2、视图缺省比例设置：default_draw_scale (config.pro) 默认值为1。
在ProE5.0中把default_draw_scale 值设为no 即可自动适应图纸大小生成第一个视图的比例。
