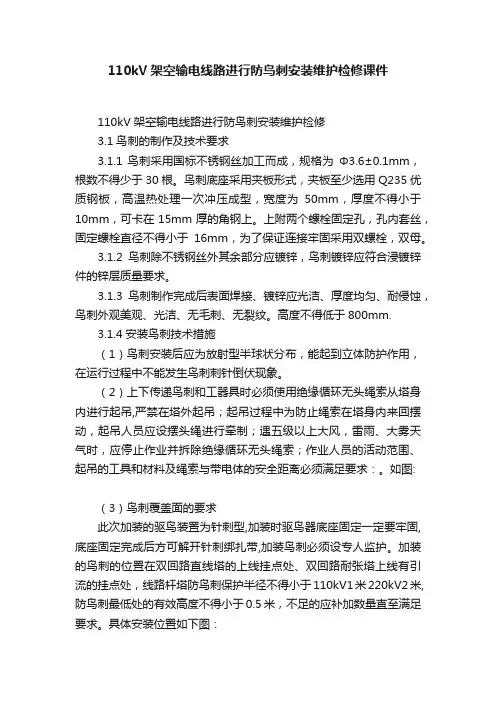

110kV架空输电线路进行防鸟刺安装维护检修

110kV架空输电线路进行防鸟刺安装维护检修

3。1鸟刺得制作及技术要求

3。1。1 鸟刺采用国标不锈钢丝加工而成,规格为Φ３、6±0.1mm,根数不得少于３０根。鸟刺底座采用夹板形式,夹板至少选用Ｑ235优质钢板,高温热处理一次冲压成型,宽度为50mm,厚度不得小于１0mｍ,可卡在15mm厚得角钢上。上附两个螺栓固定孔,孔内套丝,固定螺栓直径不得小于1６mm,为了保证连接牢固采用双螺栓,双母。

3.1。2鸟刺除不锈钢丝外其余部分应镀锌,鸟刺镀锌应符合浸镀锌件得锌层质量要求。

3.１。3鸟刺制作完成后表面焊接、镀锌应光洁、厚度均匀、耐侵蚀,鸟刺外观美观、光洁、无毛刺、无裂纹、高度不得低于800ｍｍ。

3。１.4安装鸟刺技术措施

(1)鸟刺安装后应为放射型半球状分布,能起到立体防护作用,在运行过程中不能发生鸟刺刺针倒伏现象、

(2)上下传递鸟刺与工器具时必须使用绝缘循环无头绳索从塔身内进行起吊,严禁在塔外起吊;起吊过程中为防止绳索在塔身内来回摆动,起吊人员应设摆头绳进行牵制;遇五级以上大风,雷雨、大雾天气时,应停止作业并拆除绝缘循环无头绳索;作业人员得活动范围、起吊得工具与材料及绳索与带电体得安全距离必须满足要求:。如图:

(

(4)安装数量要求

1１0kＶ线路防鸟刺安装标准

1)上字型直线杆:左边相与中相绝缘子上方横担处安装1只普通防鸟刺;右边相考虑与中相导线得安全距离,横担处可安装2只短式防鸟刺。

２)上字型直线塔:左边相与中相绝缘子上方横担处安装2只普通防鸟刺;右边相考虑与中相导线得安全距离,横担处可安装４只短式防鸟刺。

3)直线门型杆:每相绝缘子上方横担处安装２只普通防鸟刺。

4)耐张门型杆:每相引流线上方横担处安装2~3只普通防鸟刺、

5)猫头塔:边相导线横担安装每处安装2只普通防鸟刺,中相在地线横担处安装4只普通防鸟刺。

６)耐张铁塔:每相引流线上方横担处安装2～3只普通防鸟刺,中相跳线横担处安装2只普通防鸟刺。

7)双回路直线塔(耐张塔)中、下相参照上字型直线塔中相安装规定,安装4只短式防鸟刺;上相参照边相安装规定,安装2只普通防鸟刺。

8)其她特殊形式杆塔应根据现场情况确定安装数量。

220kV线路防鸟刺安装标准

1)直线门型杆:每相绝缘子上方横担处安装4只普通防鸟刺。

2)猫头塔(拉V塔、酒杯塔):边相导线横担安装每处安装２只普通防鸟刺,中相在地线横担处安装6只普通防鸟刺。

3)耐张塔:每相引流线上方横担处安装4只普通防鸟刺,中相跳线横担处安装4～5只普通防鸟刺。

4)双回路直线塔(耐张塔)中、下相参照110kV上字型直线塔中相安装规定,安装6只短式防鸟刺;上相安装4只普通防鸟刺。

5)其她特殊形式杆塔应根据现场情况确定安装数量。

４、项目实施要求(需求)

4、1气象条件

4。1、１环境温度不高于５0度,不低于-４0度、

４、1、２海拔高度不超过２0０0米。

4。１。3最大风速不超过35米／秒。

４.1.４最大覆冰厚度不大于５ｍｍ.

４.1、5地震烈度7度以下地区、

4。2施工要求

4、2.1上下传递鸟刺与工器具时必须使用绝缘循环无头绳索从塔身内进行起吊,严禁在塔外起吊;起吊过程中为防止绳索在塔身内来回摆动,起吊人员应设摆头绳进行牵制。4.２、2遇五级以上大风,雷雨、大雾天气时,应停止作业并拆除绝缘循环无头绳索。４、2.3作业人员得活动范围、起吊得工具与材料及绳索与带电体得安全距离必须满足如下要求:11０ｋＶ线路得安全距离为1.5米;220kV线路得安全距离为3米;500kＶ线路得安全距离为5米。

4。２、4加装鸟刺得防护范围,110kV、２20kV、50０kV线路分别不得小于1米、1米、2米;防鸟刺最低处得有效高度不得小于０、5米,不足得应补加数量直至满足要求。

4。2.5鸟刺底座对导线横担水平夹角不应大于 5 度,鸟刺与横担防护间隙不应大于

50mm 、

4、2、6加装时防鸟刺底座固定一定要牢固,底座固定完成后方可解开针刺绑扎带,加装鸟刺必须设专人监护、

４。2、７防鸟刺安装施工应严格执行《电力安全工作规程》(线路部分)得有关规定。 4、2、8现场所有人员按规定着装,戴安全帽并系紧下颚带;地面2米以上得作业应遵守高空作业规定,并使用带后背保护得安全带。

４。3组织要求

项目实施组织机构

为了实现工程目标,做到安全、文明施工,确保工程质量及施工工期,公司各主要部门为主体对施工进行综合控制管理、施工现场设项目部,实行项目经理负责制,负责本标段得施工日常管理工作。(组织机构图见下表)

组织机构图

1)

代理人者,(1)(2),

(3),安排部署施工工作。

(４)析及纠偏。

(5)针对工程实施与检查中出现得重大问题,负责妥善处理,提请有关方协调解决,并制订纠正预防措施、

(6)合理安排工程资金使用;审核“安措费”使用计划、

(7)组织落实安全文明施工、职业健康与环境保护有关要求,促进项目得各项管理活动得开展落实。

(8)组织工程内部验收与质量评定工作,申请工程验收,安排工程竣工后期相关管理工作。

(9)项目投产后,组织对项目管理工作进行总结;接受审计,安排项目部解体后得收尾工作。

技术专责

(1)认真贯彻执行有关技术管理规定,积极协助项目经理或项目总工做好各项技术管理工作。

(2)认真阅读有关设计文件与施工图纸,在施工过程中发现设计文件与施工图纸存在问题及时向项目总工提出、施工过程中加强对设计文件等资料做到闭环管理。

(3)编写与出版各工序施工作业指导书、安全技术措施等技术文件;并在施工过程中负责落实有关要求与技术指导。

(４)在工程施工过程中随时进行检查与技术指导,当存在问题或隐患时,提出技术解决与防范措施。

(5)负责组织施工队伍做好项目施工过程中得施工记录与签证。

(6)不断提高自身得业务素质,并从技术方面指导与支持项目部各项管理工作。

质量、安全专责

(1)积极协助项目经理全面负责项目实施过程中得质量控制与管理工作、

(２)认真贯彻执行上级与公司颁发得规章制度、技术规范、质量标准,参与编制符合项目管理实际情况得质量实施细则与措施,并在施工过程中监督落实与业务指导。

(3)组织项目部职工学习工程质量验收规范与产品质量标准、定期检查工程施工质量情况,参加质量事故调查,提出事故处理意见。

(４)按照有关要求或档案资料管理办法,收集、审查、整理施工记录表格、试验报告等资料。

(5)组织进行隐蔽工程与关键工序检查,对不合格得项目应责成返工,督促班组做好质量
