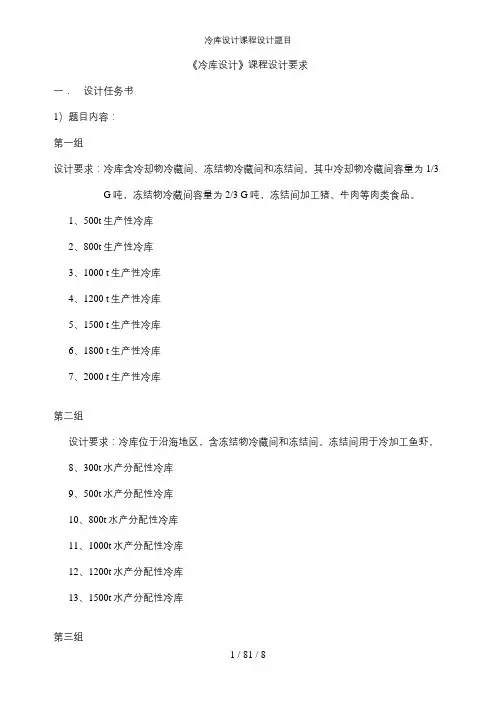

《冷库设计》课程设计要求
一．设计任务书
1）题目内容：
第一组
设计要求：冷库含冷却物冷藏间、冻结物冷藏间和冻结间。其中冷却物冷藏间容量为1/3G吨，冻结物冷藏间容量为2/3G吨，冻结间加工猪、牛肉等肉类食品。
1、500t生产性冷库
2、800t生产性冷库
3、1000t生产性冷库
4、1200t生产性冷库
5、1500t生产性冷库
6、1800t生产性冷库
7、2000t生产性冷库
第二组
设计要求：冷库位于沿海地区，含冻结物冷藏间和冻结间。冻结间用于冷加工鱼虾。
8、300t水产分配性冷库
9、500t水产分配性冷库
10、800t水产分配性冷库
11、1000t水产分配性冷库
12、1200t水产分配性冷库
13、1500t水产分配性冷库
第三组
设计要求：位于沿海地区，冷库含冰库和冻结物冷藏间，不含制冰间。
14、800t水产冷库
15、1000t水产冷库
16、1500t水产冷库
第四组
设计要求：冷库含冷却物冷藏间和冻结物冷藏间，容量各占一半。不设冻结间，货物全部由外库调入。
17、1000t分配性冷藏库
18、1500t分配性冷藏库
19、2000t分配性冷藏库
20、2500t分配性冷藏库
21、3000t分配性冷藏库
第五组
设计要求：冷库为装配式冷库，含500吨的两用间，夏秋用于冷藏肉类食品，春冬冻藏肉类食品。其余冷间全部为冻结物冷藏间，用于全年冻藏肉类食品，不设冻结间。
22、1000t分配性冷藏库
23、1200t分配性冷藏库
24、1500t分配性冷藏库
25、2000t分配性冷藏库
设计要求：冷库仅含冷却物冷藏间，位于水果或蔬菜产地，含均匀送风管的设计（如送风管截面积、喷咀直径、风机压头），同时要考虑通风换气（如确定新风量、新风引入和排风的方法）。
26、800t果蔬冷藏库
27、1000t果蔬冷藏库
28、1200t果蔬冷藏库
29、1500t果蔬冷藏库
30、2000t果蔬冷藏库
2）要求：
1．除第五组，可设计为土建冷库、亦可为装配式冷库。
2．为单层、氨制冷剂冷库。
3．功能、容量、加工能力、地点等在题目允许的范围内由设计者自定。
4、上交文件：一份打印论文，电子文档交学习委员拷贝。
二.设计内容及格式

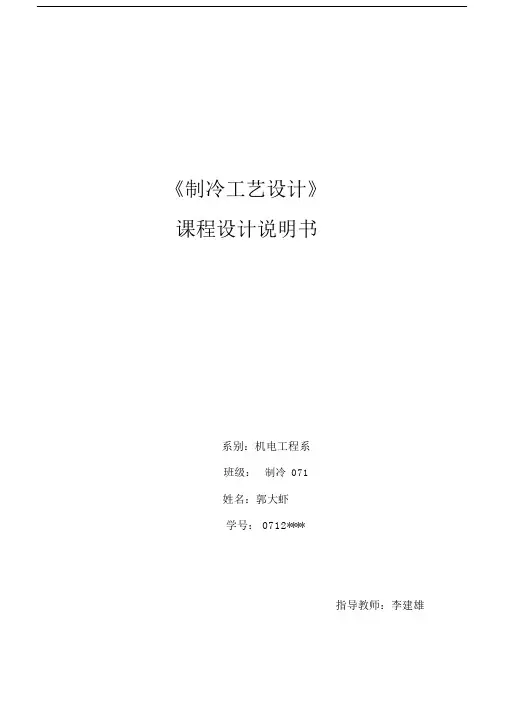

1)封面

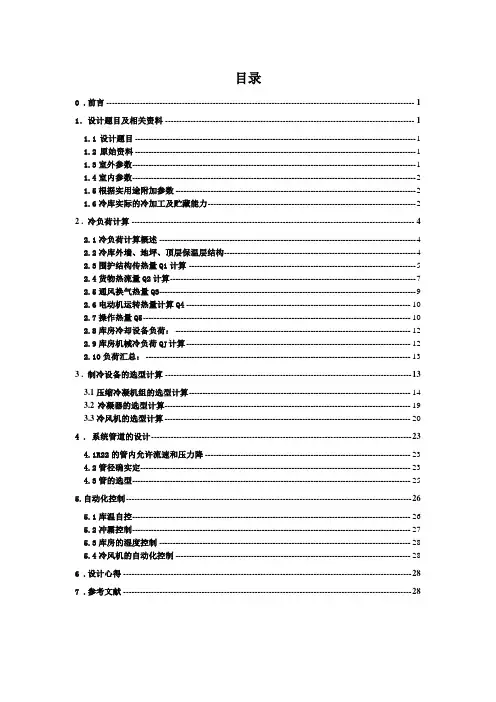

2)目录
3）设计说明书
（1）冷库的概况。含用途、货源情况、气象资料、冷库规模及平面布置图。
（2）制冷系统设计方案概述。含制冷系统流程、蒸发温度回路的划分、系统的供液方式、融霜方式、自动控制方法和冷却水方式。
（3）机房的机器、设备的布置情况。如有哪些机器设备、放置的位置等。
（4）库房特征。含库房温湿度条件、冷却设备形式、气流组织形式。
4）设计计算书
1、设计依据
含基础资料、设计参数、各库房冷藏容量、冷加工能力、平面布置图等。
2、制冷负荷计算。
（1）围护结构传热系数K的计算；
（2）围护结构传热面积的计算；
（3）制冷负荷计算；
（4）冷却设备负荷和机器负荷的计算。
以上计算结果采用表格的形式。
3、机器、设备的选型计算
压缩机、冷凝器、冷却设备、节流阀及辅助设备的选型计算和选型。
4、系统管道设计。
5、管道及设备的隔热。
指出需进行隔热的管道及设备的名称，并计算吸气管的隔热层厚度。
5）机器、设备明细表。
含机器、设备的名称、型号、数量、生产厂的名称。
6）设计图纸。
制冷系统原理图、机房设备布置平面图、库房设计平面图。
一．室外型装配式冷库与土建冷库在设计上的不同点：
1．冷藏库的堆货有效容积是库内公称容积的60%，果蔬间应乘以0.8的修正系数。
2．冷却设备的负荷Q0=1.1Q1+P Q2+Q3+Q4+Q5
冷却间、冻结间P=1.3
其它冷间P=1
3．Q1=K·F·a(tw-tn)
a:温差修正系数。围护结构的外侧加通风空气层，外墙a=1.3，屋顶a=1.6。围护结构的外侧不加通风空气层，外墙a=1.53，屋顶a=1.87。
二。库房布置
1.冷藏间的容量不宜太小，一般取400吨左右，且布置为方形。
2.冻结间最好两端开门，且为单独建筑。宽度一般取6米。
3.冷间建筑面积的估算
三、商业冷库
四．Q4：电机运转行热当量
因冷风机电功率未知,可先假设,再校核,或按经验确定.如
肉类冻结间：电机功率为0.6～1.0kW/吨
水产冻结间：电机功率为1.5～2.0kW/吨
冷却物冷藏间：0.1kW/吨货物
冷库课程设计易出现的问题及注意事项
1、冷却物冷藏间的温度回路与冻结间不能共用同一回路。
2、共用同一温度回路时，低循桶不能共用。
2、缺冷却设备（即蒸发器）选型。
3、冷却设备选型不依据Qs，却依据Qｊ选型．
4、冷凝温度计算错误。
5、冷却设备选型错误。冷却面积是指冷却设备的传热面积，不是库房的占地面积。
6、水果、蔬菜的冷藏，要用均匀送风管。
7、单级压缩系统和双级压缩系统的低循桶不能共用。
8、没有说明两用间在分别用于冷藏、冻藏时，怎么实现不同的库温，所用的制冷系统是怎样？
