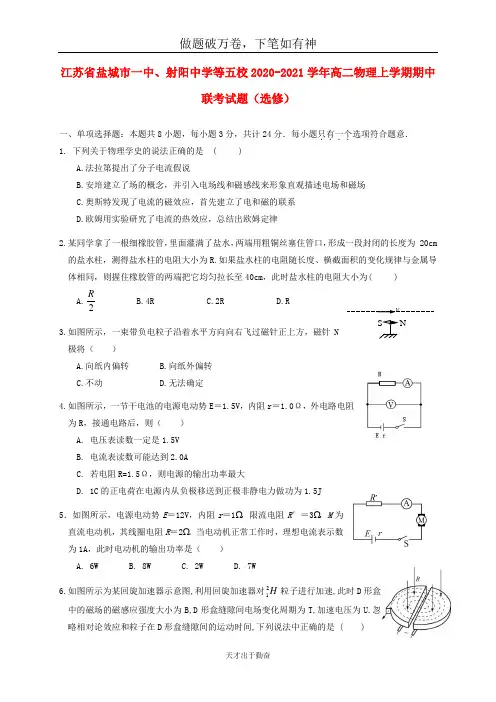

江苏省盐城市一中、射阳中学等五校2020-2021学年高二物理上学期期中
联考试题（选修）
一、单项选择题：本题共8小题，每小题3分，共计24分．每小题只有一个．．．．选项符合题意． 1. 下列关于物理学史的说法正确的是 ( )
A.法拉第提出了分子电流假说
B.安培建立了场的概念，并引入电场线和磁感线来形象直观描述电场和磁场
C.奥斯特发现了电流的磁效应，首先建立了电和磁的联系
D.欧姆用实验研究了电流的热效应，总结出欧姆定律
2.某同学拿了一根细橡胶管，里面灌满了盐水，两端用粗铜丝塞住管口，形成一段封闭的长度为 20cm 的盐水柱，测得盐水柱的电阻大小为R.如果盐水柱的电阻随长度、横截面积的变化规律与金属导体相同，则握住橡胶管的两端把它均匀拉长至40cm ，此时盐水柱的电阻大小为( ) A.
2
R
B.4R
C.2R
D.R 3.如图所示，一束带负电粒子沿着水平方向向右飞过磁针正上方，磁针N 极将（ ）
A.向纸内偏转
B.向纸外偏转
C.不动
D.无法确定
4.如图所示，一节干电池的电源电动势E ＝1.5V ，内阻r ＝1.0Ω，外电路电阻为R ，接通电路后，则（ ） A. 电压表读数一定是1.5V B. 电流表读数可能达到2.0A
C. 若电阻R=1.5Ω，则电源的输出功率最大
D. 1C 的正电荷在电源内从负极移送到正极非静电力做功为1.5J 5．如图所示，电源电动势E ＝12V ，内阻r ＝1Ω，限流电阻R ′＝3Ω，M 为直流电动机，其线圈电阻R ＝2Ω。当电动机正常工作时，理想电流表示数为1A ，此时电动机的输出功率是（ ） A. 6W
B. 8W
C. 2W
D. 7W
6.如图所示为某回旋加速器示意图,利用回旋加速器对H 2
1粒子进行加速,此时D 形盒中的磁场的磁感应强度大小为B,D 形盒缝隙间电场变化周期为T,加速电压为U.忽略相对论效应和粒子在D 形盒缝隙间的运动时间,下列说法中正确的是 ( )
v N
S
A. 粒子从磁场中获得能量
B.保持B 、U 和T 不变,该回旋加速器可以加速质子
C. 只增大加速电压H 2
1粒子在回旋加速器中运动的时间变短 D. 只增大加速电压H 21粒子获得的最大动能增大
7.矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直．规定磁场的正方向垂直纸面向里，磁感应强度B 随时间变化的规律如图所示．若规定顺时针方向为感应电流i 的正方向，下列i －t 图中正确的是( )
8.如图所示，电路中定值电阻阻值R 大于电源内阻阻值r ，闭合开关S ，将滑动变阻器滑片向下滑动，理想电压表V 1、V 2、V 3示数变化量的绝对值分别为ΔU 1、ΔU 2、ΔU 3，理想电流表示数变化量的绝对值ΔI ，则下列结论正确的是( )
A ．A 的示数减小
B ．V 2的示数增大
C ．ΔU 3与ΔI 的比值小于r
D ．ΔU 1大于ΔU 2
二、多项选择题：本题共4小题，每小题4分，共计16分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分。错选或不答的得0分．
9．如图所示，直导线通入垂直纸面向里的电流，在下列匀强磁场中，直导线能静止在光滑斜面上的是( )
10.如图，正方形ABCD 内有垂直于纸面的匀强磁场，三个质量和电荷量都相同的带电粒子a 、b 、c ，从B 点以不同的速率沿着BC 方向射入磁场，粒子a 从D 点射出，粒子b 从AD 边的中点E 射出，粒子c 从AB 边的中点F 射出。若带电粒子仅受磁场力的作用，下列说法正确的是 ( ) A ．a 粒子的速率是b 粒子速率的两倍 B ．在磁场中运动的时间，c 是a 的两倍 C ．在磁场中运动的弧长，a 等于c
D ．若c 粒子的速率稍微减小，在磁场中的运动时间不变
11.如图是某质谱仪工作原理示意图,带电粒子被加速电场加速后,进入速度选择器.速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B 和E.平板S 上有可让粒子通过的狭缝P 和记录粒子位置的胶片A 1A 2.平板S 下方有强度为B 0的匀强磁场.下列表述中正确的是
( )
A. 质谱仪是分析同位素的重要工具
B. 速度选择器中的磁场方向垂直纸面向内
C.粒子打在胶片上的位置越靠近狭缝P,粒子的荷质比越小
D. 能通过狭缝P 的带电粒子的速率等于B
E
12．如图所示电路，两根光滑金属导轨平行放置在倾角为θ的斜面上，导轨下端接有电阻R ，导轨电阻不计，导轨宽为l ,斜面处在竖直向上的匀强磁场中，磁感应强度为B,金属棒ab 质量为m ，电阻为r ，受到沿斜面向上且与金属棒垂直的恒力F 的作用，沿导轨匀速向上滑动，则它在上滑高度h 的过程中，以下说法正确的是 ( )
A ．作用在金属棒上各力的合力做功为零
B ．金属棒克服安培力做的功等于电阻R 上产生的焦耳热
C ．恒力F 做的功与安培力做的功之和等于金属棒增加的机械能
D ．回路中磁通量的变化量为
θ
θ
sin cos Bhl 三、非选择题：本题共6小题，共60分.
13.（6分）在“测电源电动势和内阻”的实验中，某实验小组同学根据图甲电路进行测量实验。
（1）根据图甲电路，请在乙图中用笔画线代替导线，完成实物电路的连接。
（2）根据实验数据画出的U－I图象如图所示，由图象可得电池的电动势为V，内阻为Ω.（保留三位有效数字）
14.（8分）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：
(1)用游标卡尺测量其长度如图甲所示，由图可知其长度为L＝________ mm。
甲乙
(2)用螺旋测微器测量其直径如图乙所示，由图可知其直径D＝________ mm。
(3)用多用电表的电阻“×10”挡，按正确的操作步骤
测此圆柱体的电阻，表盘示数如图丙所示，则该电
阻的阻值约为________ Ω。
(4)该同学想用伏安法更精确地测量其电阻R，现有的器
材及其代号和规格如下：
待测圆柱体电阻R；
电流表A(量程0～30 mA，内阻约30 Ω)；
电压表V(量程0～3 V，内阻约10 kΩ)；
直流电源E(电动势4 V，内阻不计)；
滑动变阻器R1(阻值范围0～15 Ω，允许通过的最大电流2.0 A)；
