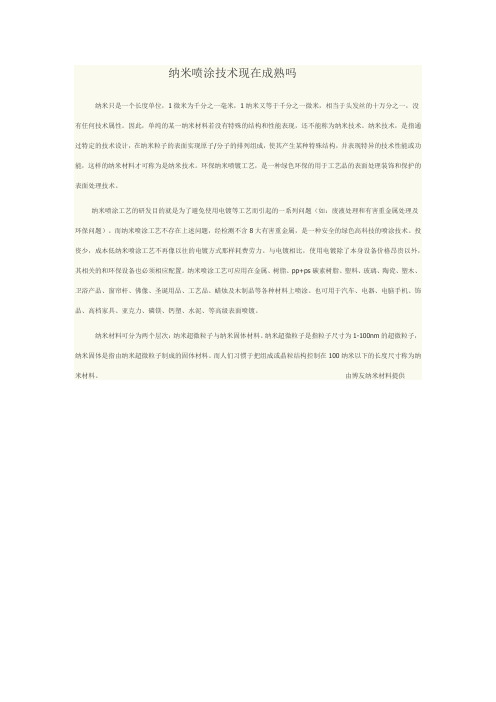

环保纳米喷涂技术介绍
环保纳米喷涂技术喷涂的制品，具有优秀的附着力、抗冲击力、耐腐蚀性、耐气候性、耐磨性和耐擦伤性，具有出色的防锈功用，符合国内外大型汽车生产商和大型电器生产商等精密商品的需要，亦可作为其它工作的表面装修和保护等喷涂。
博友环保纳米喷涂技术：技术易学、材质，颜色不限，绿色环保、用途广泛、是表面处理的高新技术
比传统电镀的优势：渗层厚度均匀，外观光亮，技术易学，生产率高，环保，可以做高光及亚光效果。电镀一般只关于金属原料，这是跟环保纳米镜面喷涂本质上的区别。环保纳米喷涂技术，选用喷涂的技术做出电镀效果,镀金、镀银、镀铜、镀铬、镀镍、彩镀等，可以在各种塑料制品、树脂、金属及玻璃、陶瓷、木材、复合材料等各种材料上做出黄金、红金、24K金、白金、银、圣诞红、淡绿、宝石蓝、青古铜、红古铜、黑色、棕色等100多种高亮度镜面效果，是继电镀、真空镀今后的又一项新式技术，只需用喷枪直接喷涂，技术简略而且环保、无三废排放、成本低、不用做导电层。这种技术广泛适用于金属、玻璃、树脂、塑料、陶瓷、石膏等各种材料。博友纳米材料
纳米材料导论复习题(2016) 一、填空： 1.纳米尺度是指 2.纳米科学是研究纳米尺度内原子、分子和其他类型物质的科学 3.纳米技术是在纳米尺度范围内对原子、分子等进行的技术 4.当材料的某一维、二维或三维方向上的尺度达到纳米范围尺寸时，可将此类材料称为 5.一维纳米材料中电子在个方向受到约束，仅能在个方向自由运动，即电子在 个方向的能量已量子化一维纳米材料是在纳米碳管发现后才得到广泛关注的，又称为 6.1997年以前关于Au、Cu、Pd纳米晶样品的弹性模量值明显偏低，其主要原因是 7.纳米材料热力学上的不稳定性表现在和两个方面 8.纳米材料具有高比例的内界面，包括、等 9.根据原料的不同，溶胶-凝胶法可分为： 10.隧穿过程发生的条件为. 11.磁性液体由三部分组成：、和 12.随着半导体粒子尺寸的减小，其带隙增加，相应的吸收光谱和荧光光谱将向方向移动，即 13.光致发光指在照射下被激发到高能级激发态的电子重新跃入低能级被空穴捕获而发光的微观过程仅在激发过程中发射的光为在激发停止后还继续发射一定时间的光为 14.根据碳纳米管中碳六边形沿轴向的不同取向，可将其分成三种结构：、和 15.STM成像的两种模式是和. 二、简答题：（每题5分，总共45分） 1、简述纳米材料科技的研究方法有哪些？ 2、纳米材料的分类？ 3、纳米颗粒与微细颗粒及原子团簇的区别？ 4、简述PVD制粉原理 5、纳米材料的电导（电阻）有什么不同于粗晶材料电导的特点？ 6、请分别从能带变化和晶体结构来说明蓝移现象
7、在化妆品中加入纳米微粒能起到防晒作用的基本原理是什么？ 8、解释纳米材料熔点降低现象 9、AFM针尖状况对图像有何影响？画简图说明 1. 纳米科学技术 (Nano-ST):20世纪80年代末期刚刚诞生并正在崛起的新科技，是研究在千万分之一米10–7)到十亿分之一米(10–9米)内，原子、分子和其它类型物质的运动和变化的科学；同时在这一尺度范围内对原子、分子等进行操纵和加工的技术，又称为纳米技术 2、什么是纳米材料、纳米结构？ 答：纳米材料：把组成相或晶粒结构的尺寸控制在100纳米以下的具有特殊功能的材料称为纳米材料，即三维空间中至少有一维尺寸小于100nm的材料或由它们作为基本单元构成的具有特殊功能的材料，大致可分为纳米粉末、纳米纤维、纳米膜、纳米块体等四类；纳米材料有两层含义： 其一，至少在某一维方向，尺度小于100nm，如纳米颗粒、纳米线和纳米薄膜，或构成整体材料的结构单元的尺度小于100nm，如纳米晶合金中的晶粒;其二，尺度效应：即当尺度减小到纳米范围，材料某种性质发生神奇的突变，具有不同于常规材料的、优异的特性量子尺寸效应。 纳米结构：以纳米尺度的物质为单元按一定规律组成的一种体系 3、什么是纳米科技？ 答：纳米科技是研究在千万分之一米(10-8)到亿分之一米(10-9米)内，原子、分子和其它类型物质的运动和变化的学问；同时在这一尺度范围内对原子、分子进行操纵和加工 4、什么是纳米技术的科学意义？ 答：纳米尺度下的物质世界及其特性，是人类较为陌生的领域，也是一片新的研究疆土在宏观和微观的理论充分完善之后，再介观尺度上有许多新现象、新规律有待发现，这也是新技术发展的源头；纳米科技是多学科交叉融合性质的集中体现，我们已不能将纳米科技归为任何一门传统的学科领域而现代科技的发展几乎都是在交叉和边缘领域取得创新性的突破的，在这一尺度下，充满了原始创新的机会因此，对于还比较陌生的纳米世界中尚待解释的科学问题，科学家有着极大的好奇心和探索欲望 5、纳米材料有哪4种维度？举例说明 答：零维：团簇、量子点、纳米粒子 一维：纳米线、量子线、纳米管、纳米棒 二维：纳米带、二维电子器件、超薄膜、多层膜、晶体格 三维：纳米块体 6、请叙述什么是小尺寸效应、表面效应、量子效应和宏观量子隧道效应、库仑堵塞效应 答：小尺寸效应：当颗粒的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时，晶体周期性的边界条件将被破坏，非晶态纳米粒子的颗粒表面层附近的原子密度减少，导致声、光、电、磁、热、力学等特性呈现新的物理性质的变化称为小尺寸效应 表面效应：球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比，故其比表面积（表面积/体积）与直径成反比随着颗粒直径的变小，比表面积将会显著地增加，颗粒表面原子数相对增多，从而使这些表面原子具有很高的活性且极不稳定，致使颗粒表现出不一样的特性，这就是表面效应 量子尺寸效应：当粒子的尺寸达到纳米量级时，费米能级附近的电子能级由连续态分裂成分立能级当能级间距大于热能、磁能、静电能、静磁能、光子能或超导态的凝聚能时，会出现纳米材料
纳米陶瓷粉体的制备及等离子喷涂技术 现状及发展 喻瑾 (齐齐哈尔大学材料科学与工程学院，无机091班，学号2009015051) 摘要：从等离子喷涂设备、等离子喷涂过程中的测量技术及等离子喷涂技术的应用等几个方面综合分析了近年来等离子喷涂技术的研究现状和发展概况，指出了等离子喷涂技术的发展方向。 关键词：等离子喷涂技术；纳米陶瓷粉体的制备；应用；发展 等离子喷涂属于热喷涂技术，它是将粉末材料送入等离子体（射频放电）中或等离子射流（直流电弧）中，使颗粒在其粉末中加速、熔化或部分熔化后，在冲击力的作用下，在基底上铺展并凝固形成层片，进而通过层片叠层形成涂层的一类加工工艺。它具有生产效率高，制备的涂层质量好，喷涂的材料范围广，成本低等优点。因此，近几十年来，其技术进步和生产应用发展很快，己成为热喷涂技术的最重要组成部分。 1.等离子体和粉末之间的相互作用 等离子喷涂涂层的特征直接取决于到达基底的粉末颗粒的参数。因此，几年来，发展了许多不同的技术来测量颗粒尺寸、速度和温度分布。一般，粉末颗粒温度的确定基于测量粉末颗粒发射的双波长或多波长或色带的热辐射而获得。粉末颗粒速度用激光多谱勒测速仪（laser Doppler veloc imetry）或过境计时技术（transit timing technique）测得。在后一技术中，速度根据颗粒穿过两个光栏或聚焦的激光斑点之间的时间推得。粉末颗粒尺寸根据经绝对强度校核后的颗粒的热辐射强度推导得出，或根据穿过一聚焦激光束的一个颗粒散射并在与原始激光束不同的角度收集的两个或多个光信号之间的相位移推得。这些方法大部分是单颗粒法（single particle method），颗粒参数的分布和标准偏差是通过对大量单个颗粒的观察得到的。但是，有些方法可以认为是“颗粒群技术（ensemble techniques）”，因为这些技术同时测量大量颗粒的性能，并直接得到这些参数的平均值。到目前为止，这些颗粒群技术还只能提供粉末颗粒温度的信息，但最近已开发了一种可以测粉末颗粒速度的颗粒群技术。 成像技术也可以用来探测粉末颗粒喷涂射流心迹线的形状和位置，以及炽热颗粒的密度，或者根据光信号的强度确定粉末颗粒温度和尺寸，使用双曝光技术确定速度。该测量设备中激光的引入能够测定“冷”颗粒的数量以及尺寸和速度。 一些商业化的技术现在可以用于生产环境，进行喷涂工艺的在线控制。这些技术通常以颗粒的热辐射测量为基础，并不使用其他附加光源，可以测量颗粒的速度、温度及尺寸分布。 2等离子喷涂技术的应用 等离子喷涂技术在耐磨涂层、耐蚀涂层等传统领域的应用已经较为广泛，从上世纪50 年代至今，其应用领域由航空、航天扩展到了钢铁工业、汽车制造、石油化工、纺织机械、
纳米材料的制备技术及其特点 一纳米材料的性能 广义地说,纳米材料是指其中任意一维的尺度小于100nm的晶体、非晶体、准晶体以及界面层结构的材料。当小粒子尺寸加入纳米量级时,其本身具有体积效应、表面效应、量子尺寸效应和宏观量子隧道效应等。从而使其具有奇异的力学、电学、光学、热学、化学活性、催化和超导特性,使纳米材料在各种领域具有重要的应用价值。通常材料的性能与其颗粒尺寸的关系极为密切。当晶粒尺寸减小时, 晶界相的相对体积将增加,其占整个晶体的体积比例增大,这时,晶界相对晶体整体性能的影响作用就非常显著。此外,由于界面原子排列的无序状态,界面原子键合的不饱和性能都将引起材料物理性能上的变化。研究证实,当材料晶粒尺寸小到纳米级时,表现出许多与一般材料截然不同的性能,如高硬度、高强度和陶瓷超塑性以及特殊的比热、扩散、光学、电学、磁学、力学、烧结等性能。而这些特性主要是由其表面效应、体积效应、久保效应等引起的。由于纳米粒子有极高的表面能和扩散率,粒子间能充分接近,从而范德华力得以充分发挥,使得纳米粒子之间、纳米粒子与其他粒子之间的相互作用异常激烈,这种作用提供了一系列特殊的吸附、催化、螯合、烧结等性能。 二纳米材料的制备方法
纳米材料从制备手段来分,一般可归纳为物理方法和化学方法。 1 物理制备方法 物理制备纳米材料的方法有: 粉碎法、高能球磨法[4]、惰性气体蒸发法、溅射法、等离子体法等。 粉碎法是通过机械粉碎或电火花爆炸而得到纳米级颗粒。 高能球磨法是利用球磨机的转动或振动,使硬球对原料进行强烈的撞击,研磨和搅拌,将金属或合金粉碎为纳米级颗粒。高能球磨法可以将相图上几乎不互溶的几种元素制成纳米固溶体,为发展新材料开辟了新途径。 惰性气体凝聚- 蒸发法是在一充满惰性气体的超高真空室中,将蒸发源加热蒸发,产生原子雾,原子雾再与惰性气体原子碰撞失去能量,骤冷后形成纳米颗粒。由于颗粒的形成是在很高的温度下完成的,因此可以得到的颗粒很细(可以小于10nm) ,而且颗粒的团、凝聚等形态特征可以得到良好的控制。 溅射技术是采用高能粒子撞击靶材料表面的原子或分子交换能量或动量,使得靶材表面的原子或分子从靶材表面飞出后沉积到基片上形成纳米材料。常用的有阴极溅射、直流磁控溅射、射频磁控溅射、离子束溅射以及电子回旋共振辅助反应磁控溅射等技术。 等离子体法的基本原理是利用在惰性气氛或反应性气氛中
纳米表面工程技术的应用 班级：无机普0902 姓名：彭汝忠学号：2009440766 随着社会的不断进步，对材料方面提出了比较高的要求，纳米材料正是符合社会进步的条件下应运而生。在一些行业中起着相当大的作用，提高了产品的性能。正是由于纳米材料有许多优异的特性，因而使表面薄膜、表面涂层、表面改性层的功效和性能大大提高。纳米技术在表面工程应用中发展较快的有两个领域：一个是纳米薄膜和迭层膜的制备，它使薄膜的电学性能、磁学性能、光电性能等成倍提高；另一个领域是将金属或非金属的纳米级颗粒应用到热喷涂、电刷镀、化学镀、涂装、润滑、粘结等各种传统、常用的表面技术中。 1.1纳米薄膜 纳米薄膜具有纳米材料的特殊结构，即晶粒和晶界都属于纳米尺寸数量级。典型的纳米薄膜是以纳米粒子或原子团簇为基质的薄膜体，或者薄膜的厚度为纳米尺寸数量级，从而表现出显著的量子尺寸效应。目前，对纳米薄膜的研究多集中在纳米复合薄膜，这是一类具有广泛应用前景的材料。纳米复合薄膜按用途可将其分为两大类，即纳米复合功能薄膜和纳米复合结构薄膜。前者主要利用纳米粒子所具有的光、电、磁等方面的特异功能，通过复合赋予基体所不具备的功能。后者主要是通过纳米复合提高机械方面的性能。由于纳米粒子组成、性能、工艺条件等参量的变化都对复合薄膜的特性有显著的影响，因此可以在较多自由度的情况人为地控制纳米复合薄膜的特性。
现在，纳米薄膜在许多领域得到了应用。结果表明：各层膜的厚度非常薄，为20～60nm，多层自组装膜的润湿能力受到最外层电解质性质的影响；膜的厚度受基材表面化学环境的影响，并且受聚电解质溶液的离子强度的控制。剥离测试表明：多层组装膜具有良好的机械完整性，层间以及层与基片间的结合力强。 1.2纳米热喷涂涂层 纳米热喷涂技术就是以现有热喷涂技术为基础，通过热喷涂材料而得到纳米涂层。热喷涂纳米涂层可分三类：单一纳米材料涂层体系；两种（或多种）纳米材料构成的复合涂层体系；添加纳米颗粒材料的复合体系，其中添加陶瓷或金属陶瓷颗粒的复合体系较容易实现。目前，完全的纳米材料涂层由于技术繁杂、难度大，离应用还有相当距离。大部分的研究开发工作集中在第三种，即在传统涂覆层技术基础上，添加复合纳米材料，可在较低成本下，使涂覆层功能得到显著提高。与传统热喷涂涂层相比，纳米结构涂层的强度、韧性、抗蚀、耐磨和抗热疲劳性能等有显著改善。比如，现在制作的一些名贵轿车，很多用的是纳米材料，表面看起来很光滑，外表明显比普通轿车漂亮。研究表明：TiO2纳米结构涂层具有较小的电阻和较大的电容，具有较大的注入电流、抽出特性和良好的电化学稳定性。等离子喷涂制备的氧化钛纳米涂层之所以表现出显著的离子注入特性，与其较大的比表面积和大量孔隙与晶界的存在有关。LPPS制备的纳米结构氧化铝涂
纳米技术在环境保护中的应用 纳米技术具有极大的理论和应用价值，纳米材料被誉为“21世纪最有前途的材料”。 纳米技术研究在0．1．100nm尺度范围内物质具有的特殊性能及其应用。广义的纳米材料 是指在三维空间中，至少有一维达到纳米尺度范围。或以其为基本单位所构成的材料。纳米 材料具有辐射、吸收、杀菌、吸附等特性，众多研究表明这些新特性将在环境保护领域产生 深远的影响。 一．纳米技术在水处理中的应用 1）纳米催化剂 目前用于水处理的纳米催化剂，主要指光催化剂，如Ti02,Cd5,ZnO等，其中TiO:因其活性高、稳定性好、对人体无害而最受重视。Matthews等P1曾对水中34种有机污染物的光催化降解进行研究，结果表明该方法可将水中的烃类、卤代物、轻酸盐表面活性剂、染料、含氮有机物、有机磷杀虫剂等污染物转化成CO;和H2O等无害物质。利用纳米光催化剂光催化降解有机废水是其最重要的用途之一纳米TiO:玻璃薄膜光催化剂，可将玫瑰红B催化降解为C02,H 20及一些其它的简单无机物。用溶胶一箭胶法制备的8层粒径为21.2nm的锐钦矿T102(存在于玻璃薄膜中)，在(28-0.5)℃和振摇条件下，可使初始浓度为9.87 x 10“一10.46‘10 6的玫瑰红B在150min内的降解率达到80%多(以高压汞灯为光源)，反应速率对时间和浓度均为一级反应[21。用纳米二氧化钦粉末催化降解苯酚水溶液和十二烷基苯磺酸钠水溶液，在多云的条件下，光照12h,浓度为0.5mg/L的苯酚已降解为零，浓度为lmg几的十二烷基苯磺酸钠也基本降解137。采用纳米二氧化钦催化降解技术来处理纺织工业污水，省钱、高效、节能，最终能使有害有机物完全矿化，且不存在二次污染 2）处理无机污染废水 污水中的重金属对人体的危害很大，重金属的流失也是资源的浪费。纳米粒子能对水中的重金属离子通过光电子产生很强的还原能力同。如纳米TiO：能将高氧化态汞、银、铂等贵重金属离子吸附于表面，井将其还原为细小的金属晶体，既消除了废水的毒性，又回收了贵重金属。 3）处理有机污染废水 大量研究表明纳米TiO：等作为光催化剂，在阳光下催化氧化水中的有机污染物。使其迅速降解。至今为止己知纳米TiO：能处理80余种有毒污染物，它可以将水中的各种有机物很快完全催化氧化成水和CO等无害物质图。例如Pintar等在间歇式反应器中纳米Ru／TiO：作催化剂，对酸性或碱性牛皮纸漂白废水进行光催化降解，废水中的有机总碳TOC的去除率可达到99．6％，并使废水完全脱色。经光催化湿空气氧化处理后的工厂废水对弧菌的毒性的实验表明，用该方法处理后的工厂漂白废水完全可以进一步生物降解。 4）自来水的净化处理 新型纳米级净水剂r7的吸附能力和絮凝能力是普通净水剂AI：0，的10～20倍，能将污水中悬浮物完全吸附并沉淀，然后采用纳米磁性物质、纤维和活性炭净化装置，有效地除去水中的铁锈、泥沙以及异味等。再经过由带有纳米孔径的处理膜和带有不同纳米孔径的陶瓷小球组装的处理装置后，可以100％除去水中的细菌、病毒。得到高质量的纯净水。这是因为细菌、病毒的直径比纳米大，在通过纳米孔径的膜和陶瓷小球时，会被过滤掉，水分子及水分子直径以下的矿物质、元素则保留下来。 二。纳米材料在大气污染治理方面的应用 1）空气中硫氧化物的净化 二氧化硫、一氧化碳和氮氧化物是影响人类健康的有害气体，如果在燃料燃烧的同时加
纳米材料综述 一、基本定义 1990年7月，第一届国际纳米科学技术会议在美国巴尔的摩举办，标志着 纳米科学技术的正式诞生。 1、纳米 纳米是一种长度单位，1纳米=1×10-9米，即1米的十亿分之一，单位符 号为 nm。 2、纳米技术 纳米技术是在单个原子、分子层次上对物质的种类、数量和结构形态进行 精确的观测、识别和控制的技术，是在纳米尺度范围内研究物质的特性和 相互作用，并利用这些特性制造具有特定功能产品的多学科交叉的高新技 术。其最终目标是人类按照自己的意志直接操纵单个原子、分子，制造出 具有特定功能的产品。 纳米技术的发展大致可以划分为3个阶段： 第一阶段(1990年即在召开“Nano 1”以前主要是在实验室探索各种纳米粉体的制备手段，合成纳米块体(包括薄膜，研究评估表征的方法，探索纳米材料的特殊性能。研究对象一般局限于纳米晶或纳米相材料。 第二阶段 (1990年～1994年人们关注的热点是设计纳米复合材料： ?纳米微粒与纳米微粒复合(0-0复合， ?纳米微粒与常规块体复合(0-3复合， ?纳米复合薄膜(0-2复合。 第三阶段(从1994年至今纳米组装体系研究。它的基本内涵是以纳米颗粒 以及纳米丝、管等为基本单元在一维、二维和三维空间组装排列成具有纳米结构的体系的研究。 3、纳米材料 材料基本构成单元的尺寸在纳米范围即1~100纳米或者由他们形成的材料就称为纳米 材料。纳米材料和宏观材料迥然不同，它具有奇特的光学、电学、磁学、热学和力学等方面的性质。
图1 纳米颗粒材料SEM图 二、纳米材料的基本性质 由于纳米材料是由相当于分子尺寸甚至是原子尺寸的微小单元组成，也正因为这样，纳米材料具有了一些区别于相同化学元素形成的其他物质材料特殊的物理或是化学特性例如：其力学特性、电学特性、磁学特性、热学特性等，这些特性在当前飞速发展的各个科技领域内得到了应用。科学家们和工程技术人员利用纳米材料的特殊性质解决了很多技术难题，可以说纳米材料特性促进了科技进步和发展。 1、力学性质 高韧、高硬、高强是结构材料开发应用的经典主题。具有纳米结构的材料强度与粒径成反比。纳米材料的位错密度很低，位错滑移和增殖符合Frank-Reed模型，其临界位错圈的直径比纳米晶粒粒径还要大，增殖后位错塞积的平均间距一般比晶粒大，所以纳米材料中位错滑移和增殖不会发生，这就是纳米晶强化效应。金属陶瓷作为刀具材料已有50多年历史，由于金属陶瓷的混合烧结和晶粒粗大的原因其力学强度一直难以有大的提高。应用纳米技术制成超细或纳米晶粒材料时，其韧性、强度、硬度大幅提高，使其在难以加工材料刀具等领域占据了主导地位。使用纳米技术制成的陶瓷、纤维广泛地应用于航空、航天、航海、石油钻探等恶劣环境下使用。 2、热学性质 纳米材料的比热和热膨胀系数都大于同类粗晶材料和非晶体材料的值，这是由于界面原子排列较为混乱、原子密度低、界面原子耦合作用变弱的结果。因此在储热材料、纳米复合材料的机械耦合性能应用方面有其广泛的应用前景。例如Cr-Cr2O3颗粒膜对太阳光有强烈的吸收作用，从而有效地将太阳光能转换为热能。 3、电学性质 由于晶界面上原子体积分数增大，纳米材料的电阻高于同类粗晶材料，甚至发生尺寸诱导金属——绝缘体转变（SIMIT）。利用纳米粒子的隧道量子效应和库仑堵塞效应制成的纳米电子器件具有超高速、超容量、超微型低能耗的特点，有可能在不久的将来全面取代目前的常规半导体器件。2001年用碳纳米管制成的纳米晶体管，表现出很好的晶体三极管放大特性。并根据低温下碳纳米管的三极管放大特性，成
纳米技术是新世纪一项重要的技术，为多个行业带来了深远影响。纳米技术包含几个方面：纳米电子学，纳米生物学，纳米药物学，纳米动力学，以及纳米材料。其中，纳米材料主要集中在纳米功能性材料的生产，性能的检测。其独特性使它应用很广，那么，纳米材料用在哪方面呢 1、特殊性能材料的生产 材料科学领域无疑会是纳米材料的重要应用领域。高熔点材料的烧结纳米材料的小尺寸效应（即体积效应）使得其在低温下烧结就可获得质地优异的烧结体（如SiC、WC、BC等），且不用添加剂仍能保持其良好的性能。另一方面，由于纳米材料具有烧结温度低、流动性大、渗透力强、烧结收缩大等烧结特性，所以它又可作为烧结过程的活化剂使用，以加快烧结过程、缩短烧结时间、降低烧结温度。例如普通钨粉需在3 000℃高温时烧结，而当掺入%%的纳米镍粉后，烧结成形温度可降低到1200℃-1311℃。复合材料的烧结由于不同材料的熔点和相变温度各不相同，所以把它们烧结成复合材料是比较困难的。 纳米材料的小尺寸效应和表面效应，不仅使其熔点降低，且相变温度也降低了，从而在低温下就能进行固相反应，获得烧结性能好的复合材料。纳米陶瓷材料的制备通常的陶瓷是借助于高温高压使各种颗粒融合在一起制成的。由于纳米材料粒径非常小、熔点低、相变温度低，故在低温低压下就可用它们作原料生产出质地致密、性能优异的纳米陶瓷。纳米陶瓷具有塑性强、硬度高、耐高温、耐腐蚀、耐磨的性能，它还具有高磁化率、高矫顽力、低饱和磁矩、低磁耗以及光吸收效应，这些都将成为材料开拓应用的一个崭新领域，并将会对高技术和新材料的开发产生重要作用。 2、生物医学中的纳米技术应用 从蛋白质、DNA、RNA到病毒，都在1-100nm的尺度范围，从而纳米结构也

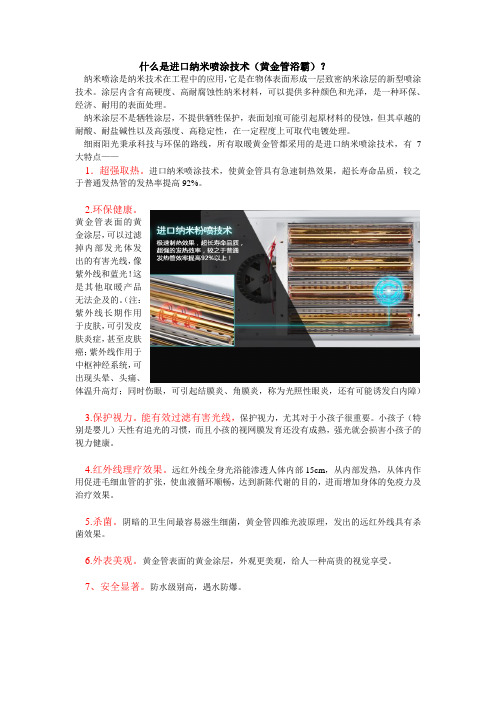

博友纳米喷镀的工艺流程 除油→水洗→去氧化皮(金属工件)→水洗→喷底漆→烘干→喷反射层→吹干→喷面漆→烘干→查验包装。纳米喷镀具有下列技术优势： (1)技术流程短，施工简练; (2)水洗工序少，水耗低; (3)无电“电镀”，电耗低; (4)无钝化(电镀层常用铬酸盐钝化)技术，减少废水排放; (5)不受工件几何形状束缚，镀后不需抛光; (6)与非金属电镀对比，纳米喷镀可以在所有固体材料上进行，颜色可随意分配，而电镀仅适用于有些非金属材料，颜色单一，且镀前有必要进行金属化及一系列预处置，技术繁琐。 在锌合金、铝合金、铜合金基材上进行纳米喷镀，其优势更为明显。 由此可诞生出更多新的工作纳米喷涂技术在环境保护方面所起的效果：纳米喷涂技术的研发目的便是为了防止运用电镀等技术而致使的一系列疑问(如：废液处置和有害重金属处置及环保疑问)而选用纳米喷涂技术就不存在上述疑问，由于它不富含害重金属，是一种安全的绿色高科技的喷涂技术处置后的废液不含任何有害重金属，安全无公害，无任何污染而电镀富含强烈性的有害重金属，带给工业的环境污染也不再像以往的电镀方法那样消耗劳力而是选用直接喷涂的方法使被涂物表面出现各种颜色的镜面效果纳米喷涂技术是选用喷涂的技术方法用此方法喷涂的制品，具有优秀的耐候性，耐磨性和耐冲击性，适宜国内外大型轿车生产商和大型电器生产商等精细产品的需求，亦可作为其他工作的表面装饰。 待喷工件的前处置：一般塑料工件表面均富含脱模剂，有必要通过低温超声波除油剂进行根除，分为四个工序：加除油剂超声波，清洁，超声波，清水清洁纯水循环清洁取出风干备用(留意：工件的寄存有必要不受二次污染);净电除尘与上线部份：经前处置工件经静电除尘后用皮带线输入工作室，由工人插在喷镀主动运送线上，插在喷镀运送线上的工件经再次净电除尘后送到底漆喷房，结束底漆喷涂后运送到烘干炉烘干，(如果选用紫外线光固化底漆则应配备灯作烘干用，烘干时间)，烘干后的工件再运送到纳米喷房，进入纳米喷房首先是喷超纯水清洁，接着喷活性剂，跟着喷超纯水清洁，接着便是纳米喷镀剂，再喷超纯水清洁，接着喷稳定剂，再喷超纯水清洁后用洁净的压缩空气风干。 然后运送到烘房烘，烘干后的工件运送到面漆喷房喷涂保护面漆，结束面漆喷涂后运送到烘干炉烘干。(如果选用紫外线光固化面漆则应配备灯作烘干用，烘干时间)。至此，全部纳米喷镀进程为之结束制作纳米喷镀线尚应留意如下几个方面：供应到各支喷枪的压缩空气有必要经冷冻干燥及四级过滤方可到达喷镀的需求;喷房应做好抽风及送风设备，达万级无尘烘房运送通道有必要做好密封，全部进程有必要无尘无污染;喷涂所运用的所有水有必要是电导率的超纯水(一般纯水电导率)，不可以自来水或蒸馏水和矿泉水。进行纳米喷镀进程有必要防止各种反应剂的交叉污染，否则达不到喷镀的效果。 喷电镀层的时分有必要留意剂出料量是不是均匀，气压阀压力一起，出气均匀，双头喷枪喷出电镀液交汇处呈气雾状;喷涂反应速度太慢，喷涂时间太长，剂压力不均匀，雾化不完整，喷涂距离小于或大于都将构成喷涂表面发黄制作好的活性剂需放置后运用，内用完呈白色或微黄色可以继续运用，出现沉淀物是应中止运用替换新鲜活性剂是先清洁容器每天完全清洁底漆面漆喷枪，防止影响喷涂的效果喷涂车间最好温度为，低于时喷涂反应速度会慢或许出现白舞化喷活化剂要喷均匀。 将材料完全掩盖到喷完活化剂后一定要用超纯水冲刷洁净，否则会构成喷涂表面有黑点
纳米技术的应用与前景 纳米技术作为一种高新科技，我认为其本质不亚于当年的电子与半导体科技，有着我们未所发掘到潜能与实用价值，在这个世代，各种技术的发展迅速，随着纳米技术的进一步发展，可以作为一种催化剂，促使各行各业的迅猛发展。 纳米技术是近年来出现的一门高新技术。“纳米”主要是指在纳米（一种长度计量单位，等于1/1000,000,000米）尺度附近的物质，其表现出来的特殊性能用于不同领域而称之为“纳米技术”，其具体定义见词条“纳米科技”。 纳米技术目前已成功用于许多领域，包括医学、药学、化学及生物检测、制造业、光学以及国防等等。本词条为纳米技术应用的总纲，包括如下领域： 1、纳米技术在新材料中的应用 2、纳米技术在微电子、电力等领域中的应用 3、纳米技术在制造业中的应用 4、纳米技术在生物、医药学中的应用 5、纳米技术在化学、环境监测中的应用 6、纳米技术在能源、交通等领域的应用 尽管从理论到实践是一个相当困难的过程，但纳米技术已经证明，可以利用扫描隧道电子显微镜等工具移动原子个体，使它们形成在自然界中永远不可能存在的排列方式，如IBM 公司的标志图案、比例为百亿分之一的世界地图、或一把琴弦只有50纳米粗的亚显微吉他。纳米材料的应用有着诱人的技术潜力，它的应用范围包括从制造工业、航天工业到医学领域等。美国全国科学基金会曾发表声明说：“当我们进入21世纪时，纳米技术将对世界人民的健康、财富和安全产生重大的影响，至少如同20世纪的抗生素、集成电路和人造聚合物那样。”科学家们预计，纳米技术在新世纪中的应用前景广阔，已经涵盖了材料、测量、机械、电子、光学、化学、生物等众多领域，信息技术与纳米技术的关系已密不可分。 从纳米科技发展的历史来看，人们早在1861年建立所谓肢体化学时即开始了对纳米肢体的研究。但真正对纳米进行独立的研究，则是1959年，这一年，著名美国物理学家、诺贝尔奖金获得者德·费曼在美国物理学年会上作了一次报告。他在报告中认为，能够用宏观的机器来制造比其体积小的机器，而这较小的机器又可制作更小的机器，这样一步步达到分子程度。费曼还幻想在原子和分子水平上操纵和控制物质。 在70年代末，美国MIT（麻省理工大学）的W.R.Cannon等人发明了激光气相法合成数十纳米尺寸的硅基陶瓷粉末。80年代初，德国物理学家H.Gleiter等人用气体冷凝发制备了具有清洁表面的纳米颗粒，并在超真空条件下原位压制了多晶纳米固体。现在看来，这些研究都属于纳米材料的初步探索。 科学家预言，尺寸为分子般大小、厚度只有一根头发丝的几百万分之一的纳米机械装置将在今后数年内投入使用。学术实验室和工业实验室的研究人员在开发分子马达、自组装材料等纳米机械部件方面取得了飞速进展。纳米机器具有可以操纵分子的微型“手指”和指挥这些手指如何工作、如何寻找所需原材料的微型电脑。这种手指完全可以由碳纳米管制成，碳纳米管是1991年发现的一种类似头发的碳分子，其强度是钢的100倍，直径只有头发的五万分之一。美国康奈尔大学的研究人员利用有机物和无机物组件开发出一个分子大小的马达，一些人称之为纳米技术领域的“T型发动机”。 纳米科技中具有主导或牵头作用的是纳米电子学，因为它是微电子学发展的下一代。纳米电子学是来自电子工业，是纳米技术发展的一个主要动力。纳米电子学立足于最新的物理理论和最先进的工艺手段，按照全新的理念来构造电子系统，并开发物质潜在的储存和处理
纳米技术 1510700224 韦甜甜纳米技术(nanotechnology)是用单个原子、分子制造物质的科学技术，也称毫微技术，研究结构尺寸在0.1至100纳米范围内材料的性质和应用。 1981年扫描隧道显微镜发明后，诞生了一门以0.1到100纳米长度为研究分子世界，它的最终目标是直接以原子或分子来构造具有特定功能的产品。因此，纳米技术其实就是一种用单个原子、分子射程物质的技术。 利用纳米技术将氙原子排成IBM纳米技术是一门交叉性很强的综合学科，研究的内容涉及现代科技的广阔领域。纳米科学与技术主要包括：纳米体系物理学、纳米化学、纳米材料学、纳米生物学、纳米电子学、纳米加工学、纳米力学等。这七个相对独立又相互渗透的学科和纳米材料、纳米器件、纳米尺度的检测与表征这三个研究领域。纳米材料的制备和研究是整个纳米科技的基础。其中，纳米物理学和纳米化学是纳米技术的理论基础，而纳米电子学是纳米技术最重要的内容。 在我国，纳米技术早已融入到大众的生活了，包括很多涂料、纤维材料、燃料、高分子合成和纺织品加工处理技术等等。其实纳米技术是一门交叉性很强的综合学科，研究的内容涉及现代科技的广阔领域。 纳米技术内容 1、纳米材料 当物质到纳米尺度以后，大约是在0.1—100纳米这个范围空间，物质的性能就会发生突变，出现特殊性能。这种既具不同于原来组成的原子、分子，也不同于宏观的物质的特殊性能构成的材料，即为纳米材料。 如果仅仅是尺度达到纳米，而没有特殊性能的材料，也不能叫纳米材料。 过去，人们只注意原子、分子或者宇宙空间，常常忽略这个中间领域，而这个领域实际上大量存在于自然界，只是以前没有认识到这个尺度范围的性能。第一个真正认识到它的性能并引用纳米概念的是日本科学家，他们在20世纪70年代用蒸发法制备超微离子，并通过研究它的性能发现：一个导电、导热的铜、银导体做成纳米尺度以后，它就失去原来的性质，表现出既不导电、也不导热。磁性材料也是如此，像铁钴合金，把它做成大约20—30纳米大小，磁畴就变成单磁畴，它的磁性要比原来高1000倍。80年代中期，人们就正式把这类材料命名为纳米材料。 为什么磁畴变成单磁畴，磁性要比原来提高1000倍呢？这是因为，磁畴中的单个原子排列的并不是很规则，而单原子中间是一个原子核，外则是电子绕其旋转的电子，这是形成磁性的原因。但是，变成单磁畴后，单个原子排列的很规则，对外显示了强大磁性。 这一特性，主要用于制造微特电机。如果将技术发展到一定的时候，用于制造磁悬浮，可以制造出速度更快、更稳定、更节约能源的高速度列车。 2、纳米动力学 主要是微机械和微电机，或总称为微型电动机械系统（MEMS),用于有传动机械的微型传感器和执行器、光纤通讯系统，特种电子设备、医疗和诊断仪器等.
墨烯纳米材料及其应
二?一七年十二月
摘要 ................. 错误!未定义书签 1引言................ 错误!未定义书签 2石墨烯纳米材料介绍......... 错误!未定义书签 3石墨烯纳米材料吸附污染物...... 错误!未定义书签金属离子吸附........... 错误!未定义书签 有机化合物的吸附......... 错误!未定义书签 4石墨烯在膜及脱盐技术上的应用..… 错误!未定义书签石墨烯基膜............ 错误!未定义书签 采用石墨烯材料进行膜改进..... 错误!未定义书签 石墨烯基膜在脱盐技术的应用??… 错误!未定义书签5展望................ 错误!未定义书签
石墨烯因为其独特的物理化学方面的性质，特别是其拥有较高的比表面积、 较高的电导率、较好的机械强度和导热性，使其作为一种新颖的纳米材料赢得了越来越广泛的关注。 关键词：石墨烯；碳材料；环境问题；纳米材料 1引言 随着世界人口的增长，农业和工业生产出现大规模化的趋势。空气，土壤和水生生态系统受到严重的污染；全球气候变暖等环境问题正在成为政治和科学关注的重点。目前全球已经开始了解人类活动对环境的影响，并开发新技术来减轻相关的健康和环境影响。在这些新技术中，纳米技术的发展已经引起了广泛的关注。 纳米材料由于其在纳米级尺寸而具有独特的性质，可用于设计新技术或提高现有工艺的性能。纳米材料在水处理，能源生产和传感方面已经有了诸多应用，越来越多的文献描述了如何使用新型纳米材料来应对重大的环境挑战。 石墨烯引起了诸多研究人员的关注。石墨烯是以sp2杂化连接的碳原子层构成的二维材料，其厚度仅为一个碳原子层的厚度。这种“只有一层碳原子厚的碳薄片”，被公认为目前世界上已知的最薄、最坚硬、最有韧性的新型材料。石墨烯具有超高的强度，碳原子间的强大作用力使其成为目前已知力学强度最高的材料。石墨烯还具有特殊的电光热特性，包括室温下高速的电子迁移率、半整数量子霍尔效应、自旋轨道交互作用、高理论比表面积、高热导率和高模量、高强度, 被认为在单分子探测器、集成电路、场效应晶体管等量子器件、功能性复合材料、储能材料、催化剂载体等方面有广泛的应用前景。在环境领域，石墨烯已被应用于新型吸附剂或光催化材料，其作为下一代水处理膜的构件，常用作污染物监测。 2石墨烯纳米材料介绍 单层石墨烯属于单原子层紧密堆积的二维晶体结构（）。在石墨烯平面内，碳原子以六兀环形式周期性排列，每个碳原子通过C键与临近的二个碳原子相连，S Px和Py三个杂化轨道形成强的共价键合，组成sp2杂化结构，具有120° 的键角。石墨烯可由石墨单层剥离而产生，最初是通过微机械剥离，使用胶带依次将石墨粘黏成石墨烯来实现。Geim和Novoselov
纳米材料的特性及其环境保护的应用 黄翔化学工程学院材料091 摘要概述纳米材料的特性及其环境保护的应用。纳米材料具有表面与界面效 应、量子尺寸效应和宏观量子隧道效应。根据纳米材料的吸附和光催化作用，综述了纳米材料在废水处理、废气处理、固体垃圾处理、环境监测等方面的应用。关键词纳米材料特性环境保护吸附 纳米技术是20 世纪80 年代迅速发展起来的一门交叉性综合学科，包括纳米材料和纳米结构两部分。纳米材料是指平均粒径在纳米量级（1～100nm）范围内的固体材料的总称。纳米材料又称为超微颗粒材料，由纳米粒子组成。纳米粒子的表面效应、小尺寸效应和量子尺寸效应影响物质的结构和性质。人们发现，当物质被粉碎到纳米微粒时，所得的纳米材料不仅光、电、磁特性发生变化，而且具有辐射、吸收、催化、杀菌、吸附等许多新的特性。发展纳米技术已成为世界性的重大科学技术活动。 Application of Nano-material in Environment Protection Abstract: The adsorption and ray catalyze performance of nano-material is briefly introduced.The application of nanomaterial in waste water disposal,air pollution,solid rubbish disposal and environment monitoring is stated.The development in application in environment protection is also proposed.、 keywords: nano-material; environment protection; adsorption; catalyze 1基本概念 纳米材料 1992年国际纳米材料会议对纳米材料定义如下:一相任一维的尺寸达到100 nm 以下的材料为纳米材料[1]。由此可知,纳米材料的几何形状既可以是粒径小于100 nm的零维纳米粉末,也可以是径向尺寸小于100 nm的一维纳米纤维或二维纳米膜、三维纳米块体等。纳米材料的材质可以是金属或非金属;相结构可以是单相或多相;原子排列可以是晶态或非晶态。当物质进入纳米级后,其在催化、光、电、热力学等方面都出现特异化,这种现象被称为“纳米效应”。橡胶工业常用的纳米材料以非金属类为主,可分为金属氧化物(如氧化锌、三氧化二铝、二氧化钛、三氧化二铁等)和无机盐类(如轻质碳酸钙和陶瓷)。 2纳米材料的特性
纳米材料及其应用前景 摘要:21世纪，纳米技术、纳米材料在科技领域将扮演重要角色。纳米技术是当今世界最有前途的决定性技术之一。本文简要地概述了纳米材料的基本特性以及其在力学、磁学、电学、热学等方面的主要应用，并简单展望了纳米材料的应用前景。 关键词：纳米材料；功能；应用； 一、纳米材料的基本特性 所谓纳米材料是指材料基本构成单元的尺寸在纳米范围即1~100纳米或者由他们形成的材料。由于纳米材料是由相当于分子尺寸甚至是原子尺寸的微小单元组成，也正因为这样，纳米材料具有了一些区别于相同化学元素形成的其他物质材料特殊的物理或是化学特性例如：其力学特性、电学特性、磁学特性、热学特性等，这些特性在当前飞速发展的各个科技领域内得到了应用。科学家们和工程技术人员利用纳米材料的特殊性质解决了很多技术难题，可以说纳米材料特性促进了科技进步和发展。 1、力学性质 高韧、高硬、高强是结构材料开发应用的经典主题。具有纳米结构的材料强度与粒径成反比。纳米材料的位错密度很低，位错滑移和增 殖符合Frank-Reed模型，其临界位错圈的直径比纳米晶粒粒径还要大，增殖后位错塞积的平均间距一般比晶粒大，所以纳米材料中位错滑移和 增殖不会发生，这就是纳米晶强化效应。金属陶瓷作为刀具材料已有50 多年历史，由于金属陶瓷的混合烧结和晶粒粗大的原因其力学强度一直 难以有大的提高。应用纳米技术制成超细或纳米晶粒材料时，其韧性、 强度、硬度大幅提高，使其在难以加工材料刀具等领域占据了主导地位。 使用纳米技术制成的陶瓷、纤维广泛地应用于航空、航天、航海、石油 钻探等恶劣环境下使用。 2、热学性质 纳米材料的比热和热膨胀系数都大于同类粗晶材料和非晶体材料的值，这是由于界面原子排列较为混乱、原子密度低、界面原子耦合作用 变弱的结果。因此在储热材料、纳米复合材料的机械耦合性能应用方面 有其广泛的应用前景。例如Cr-Cr2O3颗粒膜对太阳光有强烈的吸收作 用，从而有效地将太阳光能转换为热能。 3、电学性质 由于晶界面上原子体积分数增大，纳米材料的电阻高于同类粗晶材料，甚至发生尺寸诱导金属——绝缘体转变（SIMIT）。利用纳米粒子的 隧道量子效应和库仑堵塞效应制成的纳米电子器件具有超高速、超容量、超微型低能耗的特点，有可能在不久的将来全面取代目前的常规半导体 器件。2001年用碳纳米管制成的纳米晶体管，表现出很好的晶体三极管 放大特性。并根据低温下碳纳米管的三极管放大特性，成功研制出了室 温下的单电子晶体管。随着单电子晶体管研究的深入进展，已经成功研 制出由碳纳米管组成的逻辑电路。
微波电器事业部企业标准 QMW-J03.008-2008 金属表面纳米高温易洁抗菌喷涂 检测标准 2008- 12 -20 发布2009- 12 -25 实施 微波电器事业部发布
前言 本标准适用于家用微波炉的烤盘、腔体、等金属件表面作高温油喷涂的检测标准，本标准参考了粉末喷涂、其它喷油产品、国外产品的杀菌检测标准的相关章节。 GB/T 1771-1991 色漆和清漆耐中性盐雾的测定（ISO 7253:1984）； GB/T 2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）； GB/T 9286-1998 色漆和清漆漆膜的划格试验（ISO 2409:1992）； GB/T 9792-1988 金属材料上的转化膜单位面积上膜层质量的测定重量法（ISO 3892:1980）； GB/T 1765-1979 测定耐湿热、耐盐雾、耐候性（人工加速）的漆膜制备法； JIS2801：2000 日本抗菌制品标准 本标准作为试用版本，在今后使用部门试用以后，如果发生异议、或认为标准条款不全，请以书面形式提交研发部，以便再次修订标准，以趋完善。 本标准由微波电器事业部研究开发部提出，经微波电器事业部技术委员会审定通过。 本标准由微波炉电器事业部研究开发部标准化管理归口和解释。 本标准2008年12月20日发布，自2008年12月25日起实施。 本标准主要起草人：郑文强 本标准审核人：吴远兴 本标准批准人：栾春
纳米高温杀菌油腔体的检测标准 1 范围 本标准规定了家用微波炉（以下简称微波炉）纳米高温杀菌油喷涂的涂料性能要求、检验检测的判定方法及检验规则。 本标准适用于微波炉腔体、烤盘、烤箱制品的腔体、烤盘及其它金属件的表面喷涂纳米高温杀菌油的制品。 2、喷涂基材： 本标准规定喷涂基材为：镀铝板、镀铝锌板、冷轧板等能耐280℃以上温度的材料基材，材料本身表面平整无瑕且必须经过清洗干净，无油污、杂点等缺陷。冷轧板表面必须进行磷化处理方可喷涂。 3、喷涂油漆： 由于含氟涂层在260℃以上的温度可能分解析出有毒物质，不适合于微波炉炉腔的应用，本标准禁 A、环境性能测试：将腔体放置于高低温箱内，进行每周期四小时的+70℃、-25℃高低温循环测试，其进行十二个周期，试验后制品无异常。 B、潮态试验：将制件放置在环境温度40±2℃，相对温度95%放置48小时，应无异常。 C、硬度：按国标GB/T 6739—1996，采用硬度测试仪，硬度大于2H（三菱牌）。 D、附着力：用刀具在涂层上试片上划1mm⒉的小格100格，在同一45°对角位置用日本3M胶布粘紧涂层，然后以90°角快速拉起胶布，重复3次后不能有任何小格涂层脱落。 E、耐溶剂擦拭：用分析醇酒精或丁酮来回各擦试50次，涂层无掉色、脱落现象。 F、平板耐磨：5%清洁剂洗涤水，3M百洁巾，负重2.5Kg，左右摆动为1个行程，每250个行程，检查涂层是否有露出基材。 G、盐雾试验：国标中级盐雾要求进行48小时试验，符合标准要求。
ANN 880环保纳米碱性镀镍 纳米镍电镀层原理： 纳米微粒结构，通常指1nm~100nm固体微粒，比DNA体积还小，可以是非晶体、微晶聚合或微单晶，微粒尺寸上变化和限制将会产生的宏观物理、化学、力学等优越功能效果。（关乎：力学性能-硬度，韧性，耐磨、光学性能、电学性能、磁学性能、半导体特性、析氢催化特性、耐腐性能等等。） 纳米镍沉积基理，镀液中不含纳米金属原材料，是于电镀过程中，当金属离子传递到阴极，由于电荷传递反应形成吸复原子，最后形成晶格，电沉积过程中非常关键的步骤是新晶核的生成和晶体的成长，以上两个步骤的竟争直接影响到镀层生成晶粒，而且，高的阴极过电势、高的吸附原子总数和低的吸附原子表面迁移率，是大量形核和减少晶粒生长必要条件，使晶核和晶粒生长得到较大的抑制，能得纳米晶镀层。 环保型纳米镀镍工艺（此后简称纳米镍电镀）附有成本效益好处和优良工效率和有关工艺辅助产品是利用世界水平先进技术绿色化学纳米技术，加上，实际生产的技术要求而设计和配制，目的为代替高污染性化学镍和剧毒的传统氰化镀铜预镀工艺，适用于任何金属基材，例如：铁件、不锈刚、铜、铜合金、铝、铝合金、锌、锌合金、钛等等，滚挂镀均可。它不但可以节省镍金属用量超过50%，操作成本超过50%减少设备和废水处理成本，而且可避免氰化物危害的影响。目标为协助中国政府执行的清洁生产计划。纳米镍以添加剂形成推出市场，而使用者可自行组成工作液，代替旧电镀工艺。另外，容易操作，高污染容忍能力与富有大量生产的稳定性-能鼓励厂家有信心地将浪费和有害的生产工艺转为纳米镍工艺。 商品化计划： 计划范围应涵盖定位 绿色化学是解决世界环境基本水污染问题的方法其中之一种，与传统的污染整处理方法不同，通过改变化学产品或过程的内在本质，用来减少和消除有害物质的使用和产生。根据科学的原则，物质的化学结构同其毒性具有内在的关系，而绿色化学家，现利用纳米技术，设计和重新设计化学物质的分子结构，使其具备的特性又避免减少有毒基团的使用和产生。同时，绿色化学追求高选择性化学反应，极少副产品，甚至达到原子的经济性，经简单处理后，污水容易达标而排放。因此，绿色化学不但可防止环境污染，亦可提高资源与能源利用率，提高化工过程的经济效益，务使化工过程变成可持续发展的技术基础。对于开发电镀配方和在实际生产流程的应用，利用多年经验，更有使用无氰电镀技术取代氰化物的技术，达到中国政府规定的工业清洁生产指标，加上，应用先进纳米技术，改良电镀配方基本结构与工艺，为我们的下一代缔造一个绿色的生活环境。 致力开发与批发销售无氰电镀和纳米环保新产品，目标为淘汰传统有氰电镀和有污染性的旧工艺，改进污水防治处理方法，节能减排，降低成本，协助中国政府能尽快施行为工业而设立的清洁生产发则。而且，对于解决生产和实际应用方面的配合问题提供技术意见。 中国政府施行政策（污水防治）：
