2021年塔吊基础施工方案(最终版)

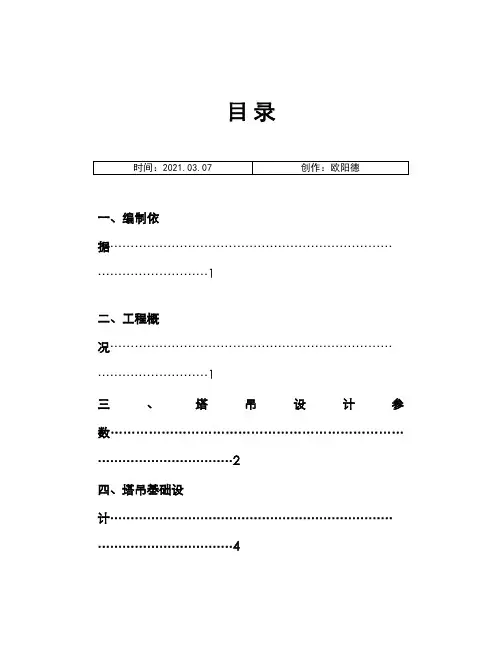

目录

欧阳光明（2021.03.07）

一、编制依据 (1)

二、工程概况 (1)

三、塔吊设计参数 (2)

四、塔吊基础设计 (4)

五、塔吊基础施工技术措施及质量验收 (4)

*欧阳光明*创编 2021.03.07

六、塔吊基础计算书 (7)

附

图： (12)

塔吊基础施工方案

一、编制依据

1、上坊北侧地块经济适用房项目09地块岩土工程勘察报告

2、上坊北侧地块经济适用房项目09地块施工图纸

3、《建筑工程施工质量验收同一标准》GB50300-2001；

4、《建筑软弱地基基础设计规范》G-BJ10-1-90；

5、《混凝土结构工程施工质量验收规范》GB50204-2002；

6、《建筑机械使用安全技术规程》（JGJ33—2001 J119—2001）

7、《高处作业分级》（GB3608-83）

8、《起重吊车指挥信号》（GB5082-85）

9、《起重机司机安全技术考核标准》（GB6702-86）

10、《建筑塔式起重机安全规程》（GB5144-85）

11、江苏省及南京市有关文明施工和安全生产规定；

12、国家及江苏省的有关规范、规程和标准

二、工程概况

工程名称：南京上坊北侧地块经济适用房项目9号地块

建设地点：南京市江宁区上坊镇村西岗村

建设单位：南京中交投资发展有限公司

勘察单位：南京苏杰岩土勘察设计有限公司

设计单位：南京金海设计工程有限公司

监理单位：江苏振星监理工程有限公司

施工单位：中交第四公路工程局有限公司

建设地点：南京市江宁区润发路

结构形式：框架剪力墙结构

建设规模：

(1) 本项目地下二层，地上十六层。其中地下一、二层为机动车及非机动车库及设备用房，地上一层至三层皆为商场，地上四层北侧为公寓式办公塔楼，南侧为商业用房；地上五层北侧为公寓式办公塔楼，南侧为居住区社区中心用房及商业用房。主楼采用框架剪力墙结构，基础采用桩筏基础，桩型为钻孔灌注桩，裙楼部分楼采用框架结构，基础采用梁板式筏板。因地下室埋深较深，地下水浮力较大，裙楼部分设钻孔灌注抗拔桩。地下室板面标高为-8.2m，主楼部分地下室板厚为1600mm,裙楼板厚600mm,基础梁厚1200mm，垫层厚150mm。

09地块车库在车库东侧、北侧、西侧各设一台塔吊，型号为2台QTZ80型塔吊,1台QTZ63型塔吊.塔吊位置详见塔吊基础平面布置图。

8、地质概况

依据该工程《岩土工程勘察报告》场地地质概况如下：

注：(1)土体c、φ值为固结快剪指标标准值； (2)括号内为经验值

三、塔吊设计参数

技术性能：

四、塔吊基础设计

北塔吊布置在地下车库4-5轴之间且距U轴3250mm；东塔吊布置在地下车库D-E轴之间且距10轴1100mm,西塔吊布置在地下车库G-F轴之间且距1轴2350mm。塔吊基础底标高低于Ф700钻孔桩顶标高50mm,以上塔吊基础位于2-2A粉质粘土～淤泥质粉质粘土

塔吊基础进行打桩处理，每个塔吊基础打2根钻孔灌注桩，塔吊基础位于支护桩上的部分，支护桩按照设计变更单施工，桩径700，桩砼标号为C30,塔吊基础砼标号为C35，基础尺寸为5500mm×5500mm×1350mm。基础配筋为上下两层31Ф20，间距为@200mm，拉筋为Ф14@1150呈梅花布置，基础底板钢筋保护层厚度为100mm。

塔吊基础垫层底标高、垫层厚度、基础高度、基础顶标高详见下表：

各楼塔吊基础施工参考表

塔吊基础总体施工布置见附图，各塔吊基础定位图见方案附页

五、塔吊基础施工技术措施及质量验收

1、施工技术措施

1）塔吊基础施工工艺流程

2）塔吊基础施工工艺

⑴桩基打设：本案中采用混凝土灌注桩及支护桩，可以与桩基分包施工单位协调，在工程桩打设完成后，顺便把塔吊用桩打设完成。此项并入工程桩基工程，按工程桩基工程施工方案施工。

⑵基坑降水：本案中基坑降水将与09地块基坑降水结合起来，同时进行基坑降水。采用管井井管进行降水，设置观察井，当地下水降至基坑底下500左右，即可开挖。此项并入降水工程，按降水工程施工方案施工。

⑶基坑放线：利用经纬仪将塔吊定位轴线测出，按照1：1放坡系数外放相应距离，撒白灰线示之，并通知项目技术负责人进行验线。

⑷塔吊基础基坑开挖：采用一台反铲式挖掘机进行基坑开挖，现场架设一台SCD200型水准仪进行基底标高控制。同时按照1：1的放坡系数进行放坡开挖。机械开挖应比设计标高高20㎝～30㎝，剩余土方采用人工开挖。人工开挖的平整度为±50。⑸垫层砼浇筑：在基坑开挖完成后，立刻将控制垫层厚度及标高的小木桩打设完成，每平方米范围内应至少有一个小木桩；随后在基坑边四周用50×100的木方围起来；进行垫层砼浇筑，初凝后进行压光处理。

⑹基础放线（墨线）：在垫层砼达到30%以上的强度即可进行基础放线。首先利用经纬仪将基础定位轴线投测到垫层上，弹墨线示之；然后按照基础的设计尺寸将基础边线测出，弹墨线示之；最后通知技术负责人进行验线。

⑺底层钢筋网绑扎：将塔吊基础底部受力主筋安装相应的间距要求绑扎到位，要求采用满扎，同时在塔吊预埋脚柱区域内钢筋网应采用点焊加固，最后放置底层钢筋网垫块。

⑻塔吊预埋脚柱安装、固定：由于本案塔吊基础高1350，保证脚柱上部螺栓孔能露出基础砼表面，接着将四个预埋脚柱安装到塔吊标准节上，同时在四个预埋脚柱上焊接剪刀撑予以加固；然后用经纬仪将塔吊定位轴线投测到底层钢筋网上，弹墨线喷白漆示之，同时将预埋脚柱位置处边线测放出来；接着利用反铲挖掘机将安装有预埋脚柱的标准节吊入基坑，放到底层钢筋网上，具体位置为上一步骤测放出来的脚柱位置线内；然后利用水准仪测出标准节上部四角四个螺栓孔处的标高，根据高低差值，在底层钢筋网上放置1mm/2mm不等的钢板片予以调整，直至四角标高差值在±2mm以内；最后将其与底部钢筋网焊接牢固

⑼基础上部钢筋网绑扎：首先安装1500左右的间距放置钢筋马蹬，接着将上部受力主筋按设计间距放置到位，进行绑扎，上部钢筋网可以采用梅花状绑扎。

⑽基础支模：采用15后多层板做面板，50×100木方做背楞，Ф48钢管做外楞的模板支撑体系。

⑾钢筋、模板验收：以上工作完成后，通知项目技术负责人及监理单位进行钢筋、模板验收。

⑿塔吊基础砼浇筑：本案中塔吊基础砼采用商品砼，由汽车泵配合进行砼浇筑，砼
