测井原理及应用

测井方法与原理测井是一种在石油勘探和开发中广泛应用的技术手段，其主要目的是通过测量地下岩石的物理性质，以评估地下地层中的油气储层并确定井孔的产能。

本文将介绍几种常用的测井方法及其原理。

一、电测井方法电测井是通过测量井眼周围地层的电阻率来评估石油储层的方法。

它的原理是通过向井眼中注入电流，然后测量所产生的电位差，从而计算出地层的电阻率。

电测井方法有许多具体的技术实现，如侧向电测井、正向电测井和声波电阻率测井等。

这些方法在实际应用中能够提供丰富的地下岩石信息，帮助确定储层的类型和含油气性质。

二、声波测井方法声波测井是通过测量地下岩石对声波的传播速度和衰减程度来评估石油储层的方法。

它的原理是利用井壁的物理特性和波的传播规律，通过发送声波信号并接收回波信号，从而推断出地层中的可用信息。

声波测井方法常用的技术包括声波传输率测井、声波振幅测井和声波时差测井等。

这些方法能够提供有关地下岩石的密度、孔隙度和饱和度等关键参数，对于油气勘探与开发具有重要意义。

三、核子测井方法核子测井是通过测量地下岩石散射或吸收射线的能量来评估石油储层的方法。

它的原理是使用放射性同位素或射线源，通过测量射线经过地层后的射线强度变化，从而反推出地层的性质和组成。

核子测井方法包括伽马射线测井、中子测井和密度测井等。

这些方法可以提供地下岩石的密度、孔隙度、含水饱和度以及岩石组成的定量信息，对于评估储层的含油气性能十分重要。

四、导电测井方法导电测井是通过测量地下岩石对电磁波的响应来评估石油储层的方法。

它的原理是利用电磁波在地下岩石中传播时的电磁感应效应，通过测量反射波的幅度和相位变化，推导出地层的导电性能。

导电测井方法包括感应测井和电阻率测井等。

这些方法可以提供有关地下岩石的电导率、水饱和度、渗透率和孔隙度等信息，对于确定储层的含油气性质具有重要的意义。

总结：测井方法是石油勘探与开发中不可或缺的技术手段，通过测量地下岩石的物理性质，能够评估地层的含油气性能、类型和产能等关键参数。

测井的原理和应用1. 测井的概述测井是石油工程中的一项重要技术，通过下井仪器的测量，以获得井内地层的物性参数，从而评估石油和天然气储层的含油气性质和储量。

测井技术在石油勘探、开发和生产中起到了至关重要的作用。

2. 测井的原理测井的原理是基于下井仪器通过测量井壁周围的物理量，利用物理和地质的关联关系来推断井内地层性质的一种技术。

下面将介绍几种常用的测井技术及其原理。

2.1 电测井电测井是一种通过测量井壁周围的电性参数来推断地层性质的技术。

它利用地层的电导率差异，通过测量电阻率来判断地层的类型和特征。

2.2 声波测井声波测井是一种通过测量地层对声波的传播速度来推断地层性质的技术。

它利用地层的声波传播速度差异，通过测量声波传播时间来判断地层的类型和充实度。

2.3 核磁共振测井核磁共振测井是一种通过测量地层中核磁共振信号来推断地层性质的技术。

它利用地层中的核磁共振信号，通过测量共振频率和幅度来反演地层的物性参数。

3. 测井的应用测井技术在石油勘探、开发和生产中有着广泛的应用。

下面将介绍几个常见的应用领域。

3.1 储层评价测井技术可以提供储层的物性参数，如孔隙度、渗透率、饱和度等，从而评价储层的质量和产能。

3.2 油气井完井设计测井技术可以提供地层的性质参数，帮助优化油气井的完井设计，提高油气井的产能。

3.3 水驱和聚驱监测测井技术可以提供油层和水层的界面位置和分布，帮助监测水驱和聚驱过程中的流体移动和驱替效果。

3.4 储层模型建立测井技术可以提供地层的性质参数，用于建立储层模型，从而进行油气资源评估和储量计算。

3.5 井眼修复和沉积环境研究测井技术可以提供井眼的形态和修复情况，帮助判断沉积环境和地层演化过程。

4. 测井的发展趋势随着科技的不断进步，测井技术也在不断发展。

以下是测井技术的一些发展趋势。

4.1 多物性测井技术随着对复杂储层的勘探和开发需求增加，多物性测井技术被广泛关注。

通过融合多种测井技术，可以获得更加全面准确的地层信息。

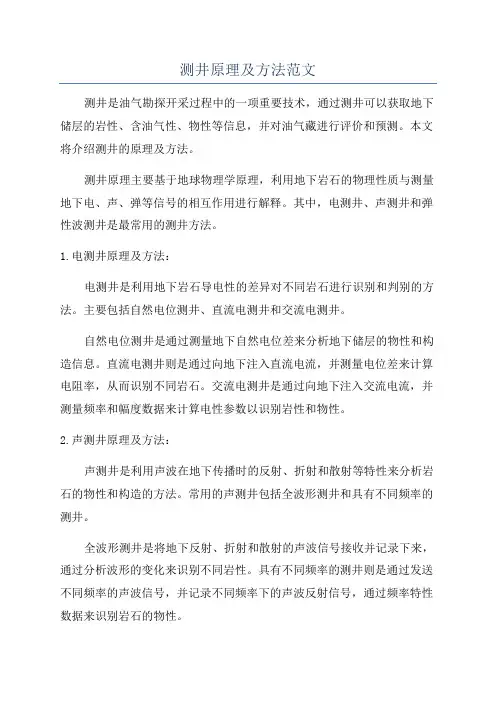

测井原理及方法范文测井是油气勘探开采过程中的一项重要技术，通过测井可以获取地下储层的岩性、含油气性、物性等信息，并对油气藏进行评价和预测。

本文将介绍测井的原理及方法。

测井原理主要基于地球物理学原理，利用地下岩石的物理性质与测量地下电、声、弹等信号的相互作用进行解释。

其中，电测井、声测井和弹性波测井是最常用的测井方法。

1.电测井原理及方法：电测井是利用地下岩石导电性的差异对不同岩石进行识别和判别的方法。

主要包括自然电位测井、直流电测井和交流电测井。

自然电位测井是通过测量地下自然电位差来分析地下储层的物性和构造信息。

直流电测井则是通过向地下注入直流电流，并测量电位差来计算电阻率，从而识别不同岩石。

交流电测井是通过向地下注入交流电流，并测量频率和幅度数据来计算电性参数以识别岩性和物性。

2.声测井原理及方法：声测井是利用声波在地下传播时的反射、折射和散射等特性来分析岩石的物性和构造的方法。

常用的声测井包括全波形测井和具有不同频率的测井。

全波形测井是将地下反射、折射和散射的声波信号接收并记录下来，通过分析波形的变化来识别不同岩性。

具有不同频率的测井则是通过发送不同频率的声波信号，并记录不同频率下的声波反射信号，通过频率特性数据来识别岩石的物性。

3.弹性波测井原理及方法：弹性波测井是利用地下岩石的弹性波传播特性来分析岩石的物性和构造的方法。

主要包括剪切弹性波测井和压缩弹性波测井。

剪切弹性波测井通过产生垂直于岩层总夹角的剪切波，并记录其传播速度和衰减情况来分析岩石的物理性质。

压缩弹性波测井则是通过产生与岩层夹角平行的压缩波，并记录其传播速度和衰减情况来分析岩石的物理性质。

总结：测井技术是油气勘探开采过程中必不可少的技术手段，通过测井可以获取到地下储层的物性、岩性等信息，并进行合理的评估和预测。

常用的测井方法包括电测井、声测井和弹性波测井。

每种测井方法都有其相应的原理和方法，通过测井数据可以提供宝贵的地质工程参数，对油气勘探开采具有重要的指导意义。

生产测井原理与应用1. 引言生产测井是石油工程领域中一项重要的技术，用于评估油井的产量和储量情况。

通过对井深的测量、流体采样和物性分析，可以获取到关键的生产参数，为油田开发和管理提供重要的参考数据。

本文将介绍生产测井的基本原理和应用。

2. 生产测井原理2.1 测量井深生产测井的第一步是准确测量井深。

传统的方法是使用测深设备，通过测量线的长度来获取井深信息。

现代的生产测井技术使用更先进的测井仪器，如激光测深仪和电容式测深仪，能够提供更高精度和更快速的井深测量。

2.2 流体采样生产测井中非常重要的一项工作是对井中的流体进行采样。

通过分析流体的组成和性质，可以判断油井的产能和储量。

传统的流体采样方法是使用采样器将流体样品收集起来，然后送回实验室进行化学分析。

现代的生产测井技术还包括了原位分析仪器，可以在井下对流体样品进行实时分析。

2.3 物性分析对采集到的流体样品进行物性分析也是生产测井中一个重要的步骤。

常见的物性分析包括测定流体的密度、黏度、含油率等。

这些物性参数可以帮助评估油井的产能和储量情况。

3. 生产测井应用生产测井技术广泛应用于石油工程的各个方面，以下是一些常见的应用场景：3.1 井下流体分析通过在井下进行流体采样和分析，可以实时监测油井的产能情况。

根据实时的数据，可以优化油井的生产操作，提高产能和效益。

3.2 油井储量评估生产测井技术可以帮助评估油田的储量。

通过对井下的流体和岩石进行采样和分析，可以推断出油井的储量大小和分布情况。

3.3 油田开发规划基于生产测井的数据，可以制定油田的开发规划。

根据油井的产能和储量，可以确定合理的开发方式和开采方案。

3.4 油井防砂措施确定通过测量油井的井壁压力和温度等参数，可以判断井筒周围岩石的稳定性情况。

根据这些数据，可以确定合理的防砂措施，保证油井的正常生产。

4. 结论生产测井是石油工程领域中重要的技术手段之一，通过测井仪器的使用和流体采样分析，可以获取到关键的生产参数，为油田开发和管理提供重要的参考数据。

测井方法原理及应用分类测井是指利用测井工具对地下井眼和岩石进行物理学、地球物理学和工程学参数的测量和记录的技术。

它是地质勘探和油气开发中的重要手段，广泛应用于石油勘探、岩石力学研究、水文地质、土壤调查、地下水动力学、环境地质等领域。

本文将详细介绍测井方法的原理及其应用分类。

一、测井方法的原理：1.伽马射线测井：利用自然伽马射线在地层中的吸收和散射特性，测量地层中放射性元素的含量。

通过测量伽马射线强度的变化，可以确定地层的岩性，判别储层类型。

2.电阻率测井：利用地层差异的电导率和介电常数，测量地层的电阻率。

通过测量电阻率的变化，可以确定地层的岩性、含水饱和度、孔隙度等。

3.自然电位测井：利用地层中的自然电位差，测量地层电位差的变化，以确定地层中的含水层位置和厚度。

4.声波测井：利用地层中声波的传播速度和衰减特性，测量地层的声阻抗和声波传播时间。

通过测量声波的变化，可以确定地层的岩性、孔隙度、裂缝情况等。

5.压力测井：利用钻井液的压力变化，测量地层的孔隙压力和地层压力系数。

通过测量压力的变化，可以确定地层的岩性、压力梯度等。

6.密度测井：利用地层密度的差异，测量地层的密度。

通过测量密度的变化，可以确定地层的岩性、孔隙度、含油饱和度等。

二、测井方法的应用分类：1.岩性测井：包括伽马射线测井、电阻率测井和声波测井。

它们可以对地层的岩性、构造性质、同位素组成等进行识别和判别，用于确定地层的储集能力、孔隙度、脆性指数等参数。

2.储层测井：包括电阻率测井、声波测井、密度测井和孔隙度测井。

它们可以确定地层的孔隙度、渗透率、含水饱和度等参数，用于评价储层的质量和储量。

3.含油气层测井：包括电阻率测井、伽马射线测井、密度测井和压力测井。

它们可以确定地层的含油气饱和度、储量、压力梯度等参数，用于评价油气层的勘探和开发潜力。

4.地层压力测井：主要包括压力测井和电阻率测井。

它们可以确定地层的孔隙压力、裂缝压力、渗透能力等参数，用于评价地层的压力梯度、岩石力学性质等。

磁定位测井的原理及应用磁定位测井的原理是基于地球的磁场、地层中的磁物性和地层内部的构造差异。

地球拥有一个磁场，它向地表垂直，并且具有地磁北极和南极。

磁性物质会对地磁场产生反应，引起磁异常。

地层中的磁性物质主要包括铁矿、磁铁矿、赤铁矿等。

地层内部的构造差异会导致地磁场的变化，从而形成磁异常。

磁定位测井的过程中，通过在井口悬挂磁场传感器，测量地磁场的大小和方向。

磁感应强度和方向的变化反映了地层中磁性物质的分布和性质。

这些数据经过处理和解释后，可以确定地层中的岩性、含矿物质的类型和含量，以及地层的层序和结构等信息。

磁定位测井技术有很多应用。

首先，它可用于地质勘探，用来确定地层中的岩性、厚度和层序等信息，帮助寻找有价值的矿床。

其次，在石油勘探中，磁定位测井可以用于确定油气藏的位置和边界，评估储量和产能等。

另外，它还可用于采油过程中的导向钻井、水平井和均质性评价等。

此外，磁定位测井还可用于地层工程和地质灾害的预测和评估。

磁定位测井技术相比其他测井方法具有一些优点。

首先，它可以提供更广泛的地层信息，不仅可以提供油气层的信息，还可以获得上下盖层的特征。

其次，磁定位测井具有压力和温度的测量能力，可以提供更全面的地质和工程参数。

另外，该技术通常无需接触地层，可以避免传统测井方法中的一些问题，如井眼尺寸限制等。

然而，磁定位测井技术也存在一些挑战和限制。

首先，地层中磁性物质的含量和分布通常较低，需要高精度的仪器和方法来检测和解释。

其次，在复杂地质情况下，磁异常可能会被干扰和掩盖，导致解释结果不准确。

此外，磁定位测井技术通常需要与其他测井数据和地质信息相结合，才能得出更准确和可靠的结果。

总体而言，磁定位测井是一项重要的测井技术，可用于地质和工程勘探中的数据获取和分析。

随着仪器和方法的不断改进，磁定位测井技术的应用领域将会得到进一步扩展，并为资源勘探和开发提供更多有价值的信息和支持。

井径测井原理、计算方法、主要应用、仪器刻度、质量控制井径测井是一种地球物理测井方法，主要用于测量井孔直径的变化，了解地层的岩性、物性和含水性等信息。

以下是关于井径测井的原理、计算方法、主要应用、仪器刻度以及质量控制等方面的详细介绍。

一、井径测井原理井径测井的原理基于井孔直径的变化与地层的岩性、物性和含水性等因素之间的关系。

当地层性质一定时，井孔直径的变化主要受井孔形状的影响。

因此，通过测量井孔直径的变化，可以了解地层的岩性、物性和含水性等信息。

二、井径测井计算方法井径测井的计算方法主要是通过测量井孔直径的变化，计算出地层的岩性、物性和含水性等信息。

具体来说，可以通过以下步骤进行计算：1.测量井孔直径的变化；2.根据测量结果，计算出地层的岩性、物性和含水性等信息；3.将计算得到的信息与实验室分析结果进行对比，以验证计算结果的准确性。

三、井径测井的主要应用井径测井的主要应用包括以下几个方面：1.确定地层的岩性、物性和含水性等信息；2.评价地层的渗透性；3.确定地层的厚度和埋深；4.预测地层的产水量；5.监测地下水的开采情况。

四、仪器刻度井径测井的仪器刻度是保证测量准确性的重要环节。

一般来说，井径测井的仪器刻度需要考虑以下几个方面：1.刻度标准：需要建立一套标准的刻度体系，以保证测量结果的准确性；2.刻度环境：需要在特定的环境下进行刻度，以保证刻度结果的可靠性；3.刻度周期：需要定期进行刻度，以保证测量结果的准确性。

五、质量控制为了保证井径测井的测量结果准确性，需要进行严格的质量控制。

具体来说，需要做到以下几点：1.保证仪器的精度和稳定性；2.保证测量环境的稳定性和可靠性；3.保证测量人员的专业素质和技术水平；4.对测量结果进行多次重复测量，以保证测量结果的准确性；5.将测量结果与实验室分析结果进行对比，以验证测量结果的准确性。

六、总结井径测井是一种重要的地球物理测井方法，可以用于了解地层的岩性、物性和含水性等信息。

磁定位测井的原理及应用1. 磁定位测井的原理磁定位测井是一种常用的地球物理勘测技术，通过测量地下岩石磁性特性来判断地层结构和地下储层的特征。

其基本原理可归纳如下：•地磁场的作用：地球的核心中存在一个产生地磁场的地核流体运动系统，地磁场是由地球自身产生的，具有方向和大小。

磁定位测井利用地磁场的作用来测量地下岩石的磁性特性。

•地层磁性特性：地下岩石具有不同的磁性特性，包括磁化特性、磁导率特性等。

磁定位测井通过测量岩石的磁性特性来判断地层的性质和特征。

•传感器系统：磁定位测井采用一定数量的磁性传感器放置在测井工具中，用于测量地下岩石的磁性特性。

传感器会对地磁场和地下岩石的磁场响应进行测量和记录。

•数据处理与解释：通过对测量的数据进行处理和解释，磁定位测井可以得出地层的性质，包括磁性异常的大小、方向、位置等信息。

2. 磁定位测井的应用磁定位测井作为一种地球物理勘测技术，在油气勘探和地质调查中具有广泛的应用。

以下是磁定位测井的一些主要应用：•识别地层边界：磁定位测井可以通过测量岩石的磁性特性，帮助识别地层的边界。

这对于地下结构的了解和油气勘探非常重要，可用于制定进一步探井和采油计划。

•评估地层储层性质：磁定位测井可以提供地下岩石的磁性特性信息，有助于评估地层的储集能力和孔隙结构。

这对于确定油气储层是否具有经济价值，以及选择合适的采油方法具有重要意义。

•研究构造和地壳运动：利用磁定位测井技术可以对地下结构进行高精度的测量和分析，有助于研究构造和地壳运动。

这对于地质学家和地球物理学家来说是非常重要的，可以为地震学和地质灾害预测提供参考和依据。

•勘探矿产资源：磁定位测井可以用于勘探矿产资源，例如寻找铁矿、锰矿等磁性矿物的富集区。

通过对地下磁性异常的分析，可以确定矿产资源的分布和规模，为矿产开发提供指导。

•环境地质调查：磁定位测井可以用于环境地质调查，例如寻找地下水资源、土壤污染的追踪等。

通过分析地下岩石磁性特性，可以获得关于地下水位、岩层裂隙、地下土壤污染等方面的信息。

核磁共振测井原理与应用一、核磁共振基本原理核磁共振（NMR）是物理学中的一种现象，其基本原理是原子核在磁场中的磁矩与射频脉冲之间的相互作用。

核磁共振在测井中的应用得益于其独特的物理性质，可以对地层岩石和流体进行无损检测。

二、核磁共振测井技术核磁共振测井技术利用了在地磁场中自由氢核（如H）的磁矩进动与射频脉冲的相互作用。

当射频脉冲停止后，氢核将恢复到原来的状态，这一过程中产生的信号可以被检测并用于分析地层性质。

核磁共振测井技术可以分为静态测量和动态测量两种。

三、岩石孔隙结构分析核磁共振测井可以提供关于岩石孔隙结构的详细信息。

通过测量地层中氢核的弛豫时间，可以推断出孔隙的大小、分布以及连通性，从而评估储层的渗透率和油气储量。

四、地层流体识别与分类核磁共振测井可以区分油、水、气等不同的流体，这是由于不同流体中氢核的弛豫时间不同。

此外，通过测量束缚流体和自由流体的比率，可以评估油藏的驱替效率和水淹程度。

五、地层参数反演通过核磁共振测井数据，可以反演地层的多种参数，如孔隙度、渗透率、含水饱和度等。

这一过程涉及到复杂的数学模型和算法，是核磁共振测井数据处理的关键环节。

六、测井数据处理与解释核磁共振测井数据处理包括原始数据的预处理、参数反演、解释和后处理等多个环节。

解释人员需要具备丰富的地质和测井知识，以便正确地解释测井数据，提供准确的储层评价结果。

七、核磁共振测井应用实例核磁共振测井在油气勘探和开发中得到了广泛应用。

例如，在评估油田的储层质量、监测注水作业效果、确定剩余油分布等方面发挥了重要作用。

具体实例包括评估某油田的储层孔隙结构和含油性、监测某气田的产气能力等。

这些实例证明了核磁共振测井在油气勘探和开发中的实用价值。

八、未来发展趋势与挑战随着技术的不断进步和应用需求的增加，核磁共振测井在未来将面临一些发展趋势和挑战。

例如，发展更高分辨率和灵敏度的核磁共振测井仪器、提高数据处理和解释的自动化程度、解决复杂地层和油藏条件下的应用问题等。

测井的三大基本方法测井的三大基本方法测井是石油勘探开发中不可或缺的一项技术，其主要作用是通过对地下岩石的物理、化学性质进行测量，从而了解油气藏的储层性质、含油气性能等信息。

目前，测井技术已经发展出了多种方法，其中最常见的有电测井、声波测井和核子测井三种基本方法。

下面将详细介绍这三种方法的原理、应用以及注意事项。

一、电测井1. 原理电测井是利用地层中不同岩石对电流的导电性能差异来识别和分析油气藏储层的一种方法。

具体来说，当钻杆上带有电极时，钻杆与地层之间形成一个回路。

当向钻杆上加入直流或交流电源时，由于地层中不同岩石对电流导电性能不同，因此在钻孔内产生了一系列复杂的电场分布和信号变化。

通过对这些信号进行处理和解释，可以得到地层中水含量、孔隙度、渗透率等重要参数。

2. 应用电测井主要用于识别和评价含水层、油气储层的孔隙度、渗透率等参数。

在石油勘探开发中，电测井可以用来确定油气藏的位置、厚度和含油气性质，为后续的钻井和开发提供重要依据。

3. 注意事项在进行电测井之前，需要对钻杆和测量仪器进行彻底检查，确保其正常工作。

此外，在进行数据处理和解释时，需要考虑地层中不同岩石对电流导电性能的影响因素，并且对数据进行合理校正。

二、声波测井1. 原理声波测井是利用地层中不同岩石对声波传播速度和衰减程度的差异来识别和分析油气藏储层的一种方法。

具体来说，在进行声波测井时，向钻孔内发射一定频率的声波信号，并通过接收器记录下信号经过地层后返回到接收器所需的时间。

通过计算这些时间差以及信号频率等参数，可以得到地层中不同岩石的密度、弹性模量等物理参数。

2. 应用探开发中，声波测井可以用来识别和定位油气储层、判断储层中的含油气性质以及评价钻井效果等。

3. 注意事项在进行声波测井之前，需要对测量仪器进行校准和测试，确保其正常工作。

此外，在进行数据处理和解释时，需要考虑地层中不同岩石对声波传播速度和衰减程度的影响因素，并且对数据进行合理校正。

常规测井原理与应用第一节：概述地球物理测井的分类：分为电法测井和非电法测井两种。

1、电法测井：a：视电阻率、b：微电极、c：自然电位、d：微球型聚焦、e：感应测井。

2、非电法测井：a：声速测井、b：自然伽玛测井、c：中子测井、d：密度测井，e：井径、f：井斜、g：井温、h：地层倾角(HDT)、I：地层压力(RFT)、j：垂直地震测井（VSP）第二节：电法测井一、视电阻率曲线：测井时将电极系放入井下，在上提过程中测量记录一条△Vmn(电位差)随井深变化的曲线，称为视电阻率曲线。

梯度电极系：成对电极间的距离小于不成对电极到靠近它的一个成对电极间的距离的电极系称为梯度电极系。

电位电极系：成对电极间的距离大于不成对电极到靠近它的一个成对电极间的距离的电极系称为梯度电极系。

底部梯度电极系在高阻层测井曲线的形状特点如下：（1）对着高阻层视电阻率升高，但曲线不对称于地层中点，高阻层顶界面、底界面分别在极小值、极大值的1/2mn处。

（2）对于厚层、地层中部附近曲线出现平直或变化平缓，随地层减薄平直段缩短直至消失，该处视电阻率值接近地层真电阻率。

（3）对于薄层，在高阻层底界面以下一个电极处，在视电阻率曲线上出现一个“假极大”，极小也比原层上移。

视电阻率曲线的应用：1、划分岩层界面：利用底部梯度电极系视电阻率曲线划分岩层界面的原理是高阻层顶界面(底界面)位于视电阻率曲线极小值(极大值以下1/2MN处。

2、判断岩性：在砂泥岩剖面中，当地层水含盐浓度不是很大时，砂岩电阻率大于泥岩的电阻率，粉砂岩泥质砂岩、砂质泥岩介于它们之间。

但视电阻率曲线无法区分灰岩和拉拉扯扯云岩，它们的电阻都非常大。

3、地层对比和定性判断油水层：对于同一储层，如果0.45m底部梯度幅度高于4m底部梯度梯度测井曲线幅度该层可能为水层，反之则为水层。

二：微电极测井微电极测井：利用特制的短电极系帖附井壁，测量井壁附近的岩层电阻率的一种测井方法叫微电极测井。

一、SP曲线和GR曲线测井基本原理用淡水泥浆钻井时，由于地层水矿化度小于泥浆滤液矿化度而在砂岩段形成扩散电位——在井眼内砂岩段靠近井壁的地方负电荷富集，地层内砂岩段靠近井壁的地方正电荷富集，导致砂层段井眼泥浆的电势低于砂层电势，正象一个平行于地层且正极指向地层的“电池”（第一个）。

在泥岩段，因为泥浆滤液与地层水之间存在矿化度差及选择性吸附作用形成吸附电位——在井眼内泥岩段靠近井壁的地方正电荷富集，地层中泥岩段负电荷富集，导致泥岩段井眼泥浆的电势高于地层电势，正象一个平行于地层且正极指向井眼的“电池”（第二个）。

又因为泥浆和地层各具导电性，正象两条导线把以上两个“电池”串联了起来而形成回路，这样在地层中电流从砂岩段（第一个电池正极）流向泥岩段（第二个电池负极）；在井眼中电流从泥岩段（第二个电池正极）流向砂岩段（第一个电池负极）。

在此回路中，地层也充当电阻的作用，总电动势等于扩散电动势和吸附电动势之和。

用M电极在井眼中测的自然电流在泥浆中产生的电位降即得自然电位曲线。

其值在正常情况下与对应地层中泥质含量关系密切，砂岩中泥质含量增加，则电位降下降，异常幅度减小；砂岩中泥质含量下降，则电位降上升，异常幅度增大。

另外，当泥浆柱与地层流体间存在压力差时发生过滤作用形成过滤电动势——动电学电位。

沉积岩的放射形取决于岩石中放射性元素的含量，放射性元素的含量主要取决于粘土和泥质的含量，粘土和泥质含量越高放射性越强。

GR曲线主要测量地层的放射性。

1、曲线幅度反映沉积时水动力能量的强弱；2、曲线形态反映物源供给的变化和沉积时水动力条件的变化；3、顶、底部形态的变化反映沉积初、末期水动力能量和物源供给的变化速度；4、曲线的光滑程度水动力对沉积物改造所持续时间的长短；5、曲线的齿中线组合方式反映沉积物加积特点；6、曲线包络形态反映在大层段内垂向层序特征和多层砂在沉积过程中能量的变化。

影响自然电位曲线异常幅度的因素：（1）岩性、地层水与泥浆含盐度比值的影响。

测井方法原理应用分类总结测井是油气勘探开发中的一项重要技术和手段，通过测井可以获取井内地层的地质、物理与工程参数，为油气田开发提供了实时准确的地层信息。

测井方法广泛应用于油气勘探开发、井下作业、油井管理与监测等领域。

测井方法按照测量物理量的不同可以分为电测井、声测井、渗透率测井、核子测井等。

电测井方法是利用电性质测井工具测量地层电性质参数的方法。

主要包括电阻率测井、自然电位测井、正反应测井等。

电阻率测井是利用电极流过地层产生的电阻测量电阻率。

自然电位测井是通过测量井内的自然电位差来获得地层参数的方法。

正反应测井是通过产生探测电场，测量地层电流形成的电荷与原电场之差，来计算地层参数的方法。

声测井方法是利用声波在地层中传播特性的差异测量地层声波参数的方法。

主要包括声波传播时间测井、声波幅度测井、剪切波测井等。

声波传播时间测井是通过测定声波传播经过几米以上地层花费的时间来推算地层速度的方法。

声波幅度测井是研究声波在地层中衰减程度、判断地层流体性质及最大气差的方法。

剪切波测井是利用剪切波在地层中传播特性的差异来推算地层剪切波速度和剪切模量的方法。

渗透率测井方法是利用测井资料间的关联关系推算地层流体渗透性的方法。

主要包括射孔压力测试、产能测井、注水试验等。

射孔压力测试是通过在地层中射入流体并观测流体压力变化来计算地层渗透率的方法。

产能测井是通过测量地层流体在井筒中的流动速度和压力来计算地层渗透率的方法。

注水试验是通过外加压力，注入一定量的水，并观测井底流量来计算地层渗透率的方法。

核子测井方法是利用射线经过地层后的吸收、散射等特性来获得地层参数的方法。

主要包括伽马射线测井、中子测井等。

伽马射线测井是利用测量地层伽马射线强度来判断地层岩性和含矿性的方法。

中子测井是利用测量地层中子流量的变化来推算地层含水量和含油气量的方法。

测井的应用范围广泛，常用于勘探开发、油井管理与监测等领域。

在勘探开发中，测井可以提供地层参数数据，帮助评估油气资源量、优化井位选择、判断油气藏类型等。
