滚动轴承代号课件

内径代号
一般由两位数字表示，并紧接在尺寸系列代号之后标写。 内径d≥10 mm的滚动轴承内径代号
前置代号和后置代号
轴承代号的补充，只有在轴承的结构形状、尺寸、公差、技术要求 等有所改变时才使用，一般情况下可部分或全部省略，其详细内容 请查阅《机械设计手册》中相关标准规定。
（3）滚动 轴承代号示 例
练习
解释下列轴承代号的含义：
6106 （2）3206 （3）7306B/P6 （3） N1306/C2
本节结束、谢 谢大家
单击此处添加副标题
滚动轴承的代号
a）
b）
c）
01 不同尺寸 02 带防尘盖结构
滚动轴承代号的构成
（1）基 本代号
01
轴承类型代号
单击此处添加正文。
02
尺寸系列代号
单击此处添加正文。
03
内径代号
表示轴承的基本类型、结构和尺寸。
轴承类 型代号
尺寸系列代号
宽（高）度系列代号：表示内、 外径相同而宽（高）度不同的 轴承系列。
直径系列代号：表示内径相同 而具有不同外径的轴承系列。
由两位数字组成，前一位数字 为宽（高）度系列代号，后一 位数字为直径系列代号。
宽度系列示意图
对于向心轴承用宽度系列代号，代号有8、0、1、2、3、4、5和6 ，宽度尺寸依次递增；对于推力轴承用高度系列代号，代号有7、 9、1和2，高度尺寸依次递增。
01 直 径 系 列 示 意 图
02 直 径 系 列 代 号 有 7 、 5，其外径尺寸按序由小到大 排列。
03 在轴承代号中，轴承类型代号和尺寸系列
代号以组合代号的形式表达。
在组合代号中，轴承类型代号“0”省略不 表示；除3类轴承外，尺寸系列代号中的宽 度系列代号“0”省略不表示。

滚动轴承的结构内圈外圈保持架滚动体滚动轴承具有摩擦阻力小启动灵敏效率高润滑方便互换性好等优点其缺点是抗冲击能力较差磨损后运行时容易产生较大噪音和振动工作寿命较短

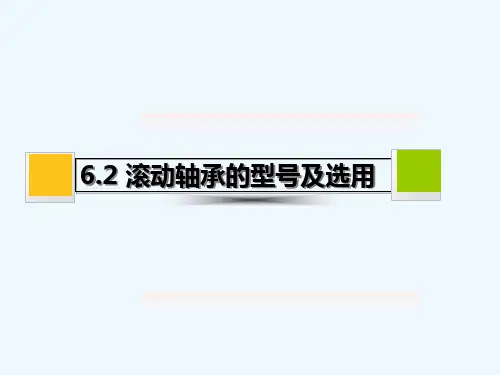

6.2 滚动轴承的型号及选用
各类滚动轴承图片
回顾
1. 轴承的功用：轴承在机器中用于 支承 轴，保持轴的
正常工作位置 和 旋转精度 ，并减小轴与轴承座间的摩擦 和磨损。
① 7302C： “7” 为类型代号，表示轴承类型为角接触球轴承； “3” 为尺寸系列代号，表示宽度系列为窄系列0级（省略），
直径系列为中系列3；
“02” 为内径代号，表示内径为 d=12mm; “C” 为内部结构代号，表示接触角 α=15˚ ； “/P0”为公差等级代号，普通级，已省略。 ② K81107/P6x： “K”为 前置代号，表示带滚子和保持架组件； “N” 为类型代号，表示轴承类型为圆柱滚子轴承； “12 为尺寸系列代号，其中宽度系列为正常系列1，直径系列为轻系列2； “17” 为内径代号，表示轴承的内径为 d=17×5=85mm; “/P6x”为公差等级代号，表示公差为6x级。
2.对于公差等级代号，/P0，/P6，/P6x，/P5，/P4，/P2分别 表示公差等级符合0级、6级、6x级、5级、4级、2级。 其中，P0级精度最低（通常省略）；P2级精度最高。
3.其余代号无特殊情况均不用标出。 P0 P6 P5 P4 P2
5. 举例 例： 解释轴承代号：7302C，KN1217/P6x的含义。
2. 根据轴承工作时摩擦性质的不同，轴承可 分为 滚动轴承 和 滑动轴承 两大类。
3.滚动轴承的结构 外圈 、 内圈 、滚动体 和保持架。
Fr
Fr
4.滚动轴承的分类：
Fx
Fx

设计：潘存云
a)单向
能同时承受较大的径向、
轴向联合载荷。因线性接
中
2’
触，承载能力大，内外圈
可分离，装拆方便，称对
使用。
只能承受轴向载荷，且作用线
必需与轴线重合。分为单、双
低
不允许 向两种。高速时，因滚动体离
心力大，球与保持架摩擦发热
严重，寿命较低，可用于轴向
载荷大、转速不高之处。
轴承名称、 类型及代号
号
注：
代表字母；
代表数字
1. 前置代号----成套轴承分部件代号。 2. 基本代号：表示轴承的基本类型、结构和尺寸。是轴承代号的基础，有三项
类型代号 ----左起第一位，为0（双列角接触球轴承 )则省略。
前置代号
表2-1 滚动轴承代号的排列顺序
基本代号
后置代号
（）
成套轴承分部 件代号
类 型
代 号
尺寸系列代号
若滚动体为球，可承受一定的轴向载荷。
0˚ <α<45˚ → 承受径向载荷为主； 45˚ <α<90˚ → 承受轴向载荷为主；
采用滚子轴承
α= 90˚ → 只能承受轴向载荷。
轴承类型 公称接触角
向心轴承主要承受径向载荷
径向接触
角接触
α= 0˚
0˚ <α<45˚ α
推力轴承主要承受轴向载荷
角接触
轴向接触
角偏差 ↑ → 影响轴承正常运转。
可采用调心轴承。
滚针轴承对轴线倾斜最敏感，应 紧可能避免在轴线有倾斜的情况下使 用。
θ
设计：潘存云
调心轴承
二、滚动轴承的代号
前置代号
表2-1 滚动轴承代号的排列顺序

机械设计 — 滚 动 轴 承
2.后置代号（字母或数字）
基本代号的补充：表示结构、尺寸、公差、材料特殊性
（1）内部结构代号
C、AC、B —— 角接触球轴承的接触角
α=15° 25° 40°
（2）公差等级代号：公差分 2、4、5 、6x、6、0级，
共六个级别 。 高级
低级
以/P2 、/P4、 /P5、 /P6x 、 /P6为代号，0级不标注 。
机械设计 — 滚 动 轴 承
二、滚动轴承的代号 GB/T272-93
滚动轴承
代号构成
基本代号 — 表示轴承的类型与尺寸等主要特征。 后置代号 — 表示轴承的精度与材料的特征。
前置代号 — 表示轴承的分部件。
前置代号
基本代号
后置代号
五四三二一内密保特公游多其轴Fra bibliotek尺寸系
部封持殊差隙轴它
承
列代号
结与架轴等代承代
N105/P组5：；N─圆柱滚子轴承， 01─尺寸系列（1─特轻系列）
05─内径d=25mm，公差等级为5级，游隙组为
0组； 7214AC/P4：7─角接触球轴承，02─尺寸系列（2-轻系列），
14─内径d=70mm，公差等级为4级，游隙组为0
组，公称接触角α=25°；
30213：3─圆锥滚子轴承，2─轻系列，13─内径d=65mm， 0─正常宽度(0不可省略)，公差等级为0级，游隙组为 0组；
α= 0˚
0˚ <α<45˚ α
45˚ <α<90˚ α
α= 90˚ α
3.按工作时能否调心 刚性轴承 调心轴承
机械设计 — 滚 动 轴 承 公称接触角α － 滚动体与外圈接触处的法线与垂 直于轴承轴心线的平面之间的夹角。 α愈大,可承受的轴向力愈大。

2. 基本代号：表示轴承的基ppt课本件 类型、结构和尺寸。 16
调心球轴承 调心滚子轴承 圆锥滚子轴承
10000
20000
30000
a)单向 b)双向
推力球轴承 50000
推力圆柱
深沟球轴承 角接触球轴承 滚子轴承 圆柱滚子轴承 滚针轴承
60000
70000
80000
N0000 a) NA0000
12
512 低 不允许 受单向轴向负荷，两
13
513
个圈的内孔不一样大，
14
514
内孔较小的与轴配合， 内孔较大的与机座固
定。双向推力球轴承
可以承受双向轴向负
荷，中间圈与轴配合，
22
522
另两个圈为松圈
23
523
低 不允许
高速时，由于离心
力大，寿命较低。常
24
524
用于轴向负荷大、转
ppt课件
速不高的场合 7
40
22、28、32及500以上 /内径
230/500 62/22
500 22
ppt课件
21
表16-3 滚动轴承代号的排列顺序
前置代号
基本代号
后置代号 或加
（ 成套轴承分 部件代号
）
类
尺寸系列代号
型
宽(高)度 直径系列
代
系列代号 代号
号
注：
代表字母；
代表数字
3. 后置代号 ---- 用字母（或加数字）表示。
代表数字
内径代号 ---- 基本代号左起第四、五位。
表16-5 轴承的内径代号
内径代号
00 01
02
03
轴承内径尺寸 mm 10

推力轴承，高度 (H)
外径 (D)
轴承内径尺寸 d/5
直径与宽度系列
直径系列
直径系列

高度系列
宽度系列
3、内径代号
轴承公称内径 内径代号 0.6到10 （非整数） 1到9 （整数） 10 10到17 12 15 17 用公称内径毫米数直接表示，在其与 尺寸系列代号之间用“/”分开 用公称内径毫米数直接表示，对深沟 球同承7，8，9直径系列，内径与尺 寸系列代号之间用“/”分开 00 01 02 03 深沟球轴承 6200 d=10mm 示例 深沟球轴承 618/2.5 d=2.5mm 深沟球轴承 618/5 d=5mm
正常 1，2
注：当宽度代号为0时可不写出，但调心滚子轴承和圆锥滚子轴承除外。 2）直径系列代号：表示轴承内径相同而外径不同。
向心轴承
超轻 超特轻 特轻 轻 中 重 8,9 7 0,1 2 3 4
推力轴承
超轻 特轻 轻 中 重 0 1 2 3 4
新型号系统的使用方法(基本代号)
轴承类型
径向轴承，宽度 (B, T)
滚动轴承是一种精密产品
µ有多大?
人的一根头发 的1/60
普通 精密轴承 高精度轴承
1µ
公差级别
标准
P6
P5
P4
P2
0.06 毫米
0/-15 µm
0/-12 µm
0/-9 µm
0/-7 µm
0/-2.5 µm
轴承负荷
径向负荷 联合负荷
轴向负荷
向心型轴承：向心轴承 角接触向心轴承 推力型轴承：推力轴承 角接触推力轴承
新代号详解
/HV—9Cr18 /HV1—9Cr18Mo /HU—1Cr18Ni9Ti /HN—Cr4Mo4V /HN1—Cr14Mo4 /HN2—Cr15Mo4V

89
M 名 结构形式 称
推 推 力 球 轴 承
（续表）
特征画法
规定画法
通用画法 特
均指滚动轴承在所属装配图的剖视图的画法
征
主 主 要 承 受 单 向 载 荷
90
（续表）
M 名 结构形式 称
特征画法
规定画法
通用画法 特
均指滚动轴承在所属装配图的剖视图的画法
征
三
各
种
轴承的产品图样、产品样本、
当需要确切地表示滚动轴
83
1.2 滚动轴承的代号
滚动轴承的代号由前置代号、基本代号和后置代号组成。前置代号和后置代 号是轴承在结构形状、尺寸、公差、技术要求等方面有所改变时，在基本代号左、 右添加的补充代号。若无特殊要求，滚动轴承一般只标记基本代号。
基本代号表示滚动轴承的基本类型、结构和尺寸，是滚动轴承代号的基础。 基本代号由轴承类型代号、尺寸系列代号和内径代号三部分构成，其组成顺序为：
机械制图
81
滚动轴承
1.1 滚动轴承的结构及分类
滚动轴承一般由外圈、内圈、滚动体和保持架四部分组成，如图6-31所示。 内圈与轴相配合，通常与轴一起转动；外圈一般固定在机体或轴承座内不转动。
82
（a）深沟球轴承
（b）推力球轴承 图 6-31 滚动轴承
（c）圆锥滚子轴承
滚动轴承的分类方法很多，若按其受载荷的方向不同可分为以下三类。 （1）向心轴承：主要承受径向载荷，例如深沟球轴承，如图6-31（a）所示。 （2）推力轴承：只承受轴向载荷，例如推力球轴承，如图6-31（b）所示。 （3）向心推力轴承：同时承受径向和轴向载荷，例如圆锥滚子轴承，如图 6-31（c）所示。
M 名 结构形式 称

F
静止 →爬升 →将轴起抬
转速继续升高
e
→质心左移 →稳定运转达到工作转速
e ----偏心距
∑ Fy =F ∑ Fx = 0
∑ Fy =F ∑ Fx ≠ 0
;
47
;
48
;
49
第三节 轴承安装方法推荐
- 圆柱孔轴承
D<=100mm的轴承,使用安装工具冷 装
D>100mm的,使用加热法, TIH 感应式 加热器, 依据轴承尺寸选择不同 型号TIH 030M/100M/220M
0级
标注。
6级
公差等级符合标准规定的6级。
/P6x /P5 /P4
6x级 5级 4级
公差等级符合标准规定的6x级 公差等级符合标准规定的5级。
ቤተ መጻሕፍቲ ባይዱ
公差等级符合标准规定的4级。
;
31
例：6 3 1 5
公差等级为0级（省略）
轴承内径
d=15×5=75mm
尺寸系列： 宽度系列为0（省略） 直径系列为3
深沟球轴承
6 深沟球轴承 7 角接触球轴承 8 推力圆柱滚子轴承
N 圆柱滚子轴承
U 外球面球轴承
QJ 四点接触球轴承
;
21
3：圆锥滚子轴承
;
22
6：深沟球轴承
;
23
7：角接触球轴承
;
24
5：推力球轴承
;
25
2) 尺寸系列代号
对于同一内径的轴承，为 了适应不同承载能力、转速的 需要，可以做成不同的外径和 宽度（对于推力轴承为高度）。
1 234 5
系列名称 超轻 特轻 轻 轻宽 中 中宽 重 超轻 特轻 轻 中 重 特重

第4位：宽度系列代号0（省略） 第3位：直径系列代号为2
30312 3：表示圆锥滚子轴承
第4位：宽度系列代号为0 第3位：直径系列代号为3
51310 5：表示推力球轴承
第4位：高度系列代号为1 第3位：直径系列代号为3
右数第2、1位 代表内径
d=8×5=40
d=22
d=12×5=60
d=10×5=50
表7-11 滚动轴承内径代号
内径代号
（续表）
示例
公称内径除以5的商 数，商数为个位数，需 在商数左边加“ 0 ”， 如08
用公称内径毫米数直 接表示，但在与尺寸系 列之间用“ / ”分开
圆锥滚子轴承 30308 深沟球轴承 6215
调心滚子轴承 230/500 深沟球轴承 62/22
d=40 d=75
通用画法 特征画法 规定画法
装配示意图
机械制图多媒体课件
第七章 螺纹、齿轮及常用标准件
7.6 弹簧
一、圆柱螺旋弹簧的规定画法 二、圆柱螺旋压缩弹簧的作图步骤 三、普通圆柱螺旋压缩弹簧的标记
机械制图多媒体课件
第七章 螺纹、齿轮及常用标准件
圆柱螺旋压缩弹簧的用途
弹簧是一种用来减振、夹紧、测力和储存能量的零件。 它的特点是在弹性限度内，受外力作用而变形，去掉外力 后，弹簧能立即恢复原状
推 力 球 轴 承
深 沟 球 轴 承
角 接 触 球 轴 承
推 力圆外 圆柱球 柱滚面 滚子球 子轴轴 轴承承 承
四 点 接 触 球 轴 承
机械制图多媒体课件
第七章 螺纹、齿轮及常用标准件
（2）尺寸系列代号
尺寸系列代号包括滚动轴承的宽（高）度系列 代号和直径系列代号两部分，用两位阿拉伯数字 来表示

寿命分布曲线
轴承的寿命/（106r）
寿命分布曲线图
20
10
5 1 100 90 80 70 60 50 40 30 20 10 0
未失效轴承数量／ %
基本额定动载荷： 使轴承的基本额定寿命恰好为一百万转(106)时，轴承
所能承受的载荷值，用字母C表示。
分类：
向心轴承 推力轴承
径向基本额定动载荷 C r
只受纯径向载荷的向心轴承和只受纯轴向载荷的推力轴承，当量动 载荷比较简单，根据力的平衡原理可直接计算。
对于向心推力轴承，当只受外加的径向载荷时，也会有派生轴向力 产生，使当量动载荷计算变得复杂。
五、向心推力轴承径向载荷Fr与轴向载荷Fa的计算：
1、向心推力轴承的安装方式： 以角接触球轴承为例 为减小或消除派生轴向力，轴承常成对使用。
主要缺点：
1、径向外廓尺寸比滑动轴承大； 2、接触应力高，承受冲击载荷能力较差，高速重载下寿命较低； 3、小批生产特殊的滚动轴承时成本高； 4、减振能力不如滑动轴承好。
§13-2 滚动轴承的主要类型和代号
一、滚动轴承的主要类型、性能与特点：
球轴承 根据滚动体形状分：
滚子轴承
球轴承
滚子轴承
§13-2 滚动轴承的主要类型和代号
派生轴向力
圆锥滚子轴承
（1）、当只有最下面一个滚动体受载时：
FaFd Frtg
（2）、受载滚动体数目增多时，径向 载荷Fr不变，派生轴向力Fd将增大：
n
n
Fd Fdi FNtig Frtg
i1
i1
此时平衡派生轴向力所需的轴向力为：
FaFdFrtg
圆锥滚子轴承
①
②
①、当 Fa1.25Frtg时，约半数的滚动体同时受载；

示例
6210-Z
-2Z
-ZN
轴承两面带防尘盖
6210-2Z
轴承一面带防尘盖，另一面外圈有止动槽 6210-ZN
-ZNR 轴承一面带防尘盖，另一面外圈有止动槽并带止动环
-ZNB 轴承一面带防尘盖，另一面外圈有止动槽6210-ZNB -2ZN 轴承两面带防尘盖，外圈有止动槽 6210-2ZN ZH ZS SC 推力轴承，座圈带防尘罩 推力轴承，轴圈带防尘罩 带外罩向心轴承罩 － － －
前置代号用字母表示， 表示成套轴承的分部 件即零部件或外圈形 状的变化
表示轴承的基本 类型、结构和尺 寸
1、基本代号：
基本代号由类型代号、尺寸系列代号和内径 代号构成。 例： N 22 10
内径代号，内径为50mm 尺寸系列代号为22
类型代号，圆柱滚子轴承
2-Ⅰ、类型代号：
双列角接触球轴承，一般省略。例： 3215D
0.6µ ¼ 10£ ¨² Ç Õ û Ê ý £ ©
î É µ ¸ ò Ç á Ö Ð ³ 618£ ¯ 2.5 d£ ¼ 2.5mm
1µ ¼ 9£ ¨² Ç Õ û Ê ý £ ©
î É µ ¸ ò Ç
Ð ³ á Ö 5 d£ ¼ 5mm
618£ ¯ 5
10 12 10µ ¼ 17 15 17 20µ ¼ 480 £ ¨22¡ ¢ 28¡ ¢ 32³ ý Í â £ ©
2- Ⅲ 、内径代号：
á Ö Ð ³ « ¸ Æ ³ ± Ö ¶ ½ mm Ú Ä ¶ ½ ú ´ Å ¹ ½ Ê ý ¿ Ã Ó « ¸ Æ ³ Ú Ä ¶ ½ À ¹ ³ à ý Ê ± Ö Ó ¼ í ± ½ Ê ¬ £ Ú Ô ä Æ ë Ó ß ³ ç ´ µ Ï Ð À ú ´ Å ¹ ® Ö ä » Ã Ó ° ¡ ¯ £ ± ¡ Ö ²ª ¾ Ã Ó « ¸ ½ Ê ¬ £ ±½ Ö ¶ Ð ´ À ú Æ ³ Ô ¶ µ Ï Å ¹ Ú Ä î É Ð À ® Ö ¶ ½ µ ¸ ¬ £ ä » À ¹ ò Ç Ú Ä Ã Ó ³ à ý Ê á Ö Ð ³ ¶ Ó ½ ë °£ ¡ ¯ ± Ö Ó ¼ í ± 7¡ ¢ 8¡ ¢ 9 ß ´ ³ ç Ï µ ±² ¡ Ö ¾ ª

Z 单面防尘盖
N 外圈上有止动槽
K 圆锥孔轴承，锥度1：12
代 号
含义
2R 双面带骨架式橡胶密封圈 Z （非接触式）
2R 双面带骨架式橡胶密封圈 S （接触式）
2Z 双面防尘盖
NR
外圈上有止动槽并带有止 动环
K3 0
圆锥孔轴承，锥度1：30
3、保持架结构、材料的代号
代 号
含义
保持架的材料
F
钢、球墨铸铁或粉末冶金实 体保持架
代
构料代
号
代代号
号号
基本代号——（滚针轴承除外）表示轴承的类型与尺寸等主要特征。 后置代号——表示轴承的精度与材料的特征。
前置代号——表示轴承的分部件。
问题二：基本代号组成
五
四
三
尺寸系列代号
类型代号 宽（高）度系列代 号
直径系列代号
二一
内径代号
内径代号 — 基本代号右起第1、2位
内径代号 00
01
• 6305 (/P0)
公差等级0级(不标) 内径d=25mm 直径系列为3(中) 宽度系列为0(不标) 深沟球轴承
• 6305 C
接触角a=15º
内径d =60mm 直径系列为2(轻) 宽度系列为0(不标) 角接触球轴承
• 304/32
内径d = 32mm 直径系列为4(重) 宽度系列为0 圆锥滚子轴承
任务三 滚动轴承的安装与拆卸
•第三讲
复习回顾：
问题一、滚动轴承的代号组成
滚动轴承代号构成：
前置代号
基本代号
后置代号
五四三二一内密保特公游多其
轴 承 的 分 部 件 代 号
尺寸系
列代号 类宽直 型度径 代系系 号列列
