围堰工程钢板桩施工方案一、施工前准备在进行围堰工程钢板桩施工前,需要做好以下准备工作: 1. 制定详细的施工计划和方案,包括施工流程、安全防护措施等。
2. 确定施工现场,清理施工区域,保证施工区域的平整度和稳定性。
3. 准备所需的钢板桩、施工机械设备、工具以及施工人员。
4. 对施工现场进行勘察,了解地质情况、地下管线等情况,并做好相应的防范措施。
二、施工步骤1. 钢板桩的安装1.根据设计要求和施工图纸的要求,确定钢板桩的安装位置和间距。
2.进行钢板桩的挖孔作业,保证孔洞的准确度和孔壁的平整度。
3.将钢板桩逐一安装到预定的位置,确保桩身的垂直度和水平度。
4.在安装过程中,注意检查桩间的垂直度和连接的牢固性。
2. 钢板桩墙的组装1.将已安装的钢板桩以特定的方式连接在一起,形成围堰工程所需的桩墙。
2.在组装过程中,注意调整桩墙的水平度和垂直度,确保桩墙的稳固性和密封性。
3.根据需要,可在桩墙内部进行填土或加入其他辅助材料,增加围堰工程的承载能力和密封性。
3. 围堰工程的验收1.完成钢板桩施工后,对围堰工程进行验收,检查围堰工程的牢固性、平整度、密封性等指标,确保工程质量达标。
2.如发现问题或不合格情况,及时进行整改,并重新验收,直到工程达到设计要求和标准要求为止。
三、施工注意事项1.施工现场需严格遵守安全操作规程,做好安全防护工作,保障施工人员的人身安全。
2.施工过程中需密切关注天气变化,避免在恶劣天气下进行作业。
3.对施工现场进行定期清理,保持施工区域整洁,确保施工机械设备的正常运转。
4.露天作业时需采取防护措施,避免发生因自然灾害引起的意外事件。
四、施工总结通过以上施工方案的实施,可以有效地完成围堰工程钢板桩的施工工作,保障工程的质量和安全,同时提高工程进度的效率。
在实际施工中,应根据实际情况灵活调整施工方案,确保工程的顺利进行和顺利竣工。

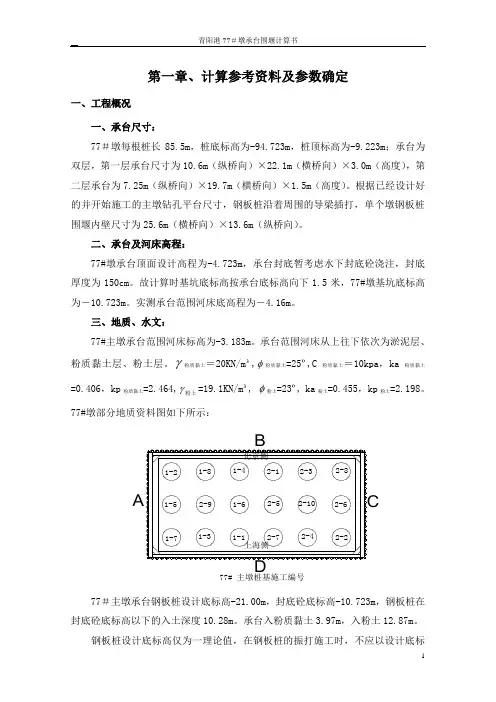

第一章、计算参考资料及参数确定一、工程概况一、承台尺寸:77#墩每根桩长85.5m ,桩底标高为-94.723m ,桩顶标高为-9.223m ;承台为双层,第一层承台尺寸为10.6m (纵桥向)×22.1m (横桥向)×3.0m (高度),第二层承台为7.25m (纵桥向)×19.7m (横桥向)×1.5m (高度)。
根据已经设计好的并开始施工的主墩钻孔平台尺寸,钢板桩沿着周围的导梁插打,单个墩钢板桩围堰内壁尺寸为25.6m (横桥向)×13.6m (纵桥向)。
二、承台及河床高程:77#墩承台顶面设计高程为-4.723m ,承台封底暂考虑水下封底砼浇注,封底厚度为150cm 。
故计算时基坑底标高按承台底标高向下1.5米,77#墩基坑底标高为-10.723m 。
实测承台范围河床底高程为-4.16m 。
三、地质、水文:77#主墩承台范围河床标高为-3.183m 。
承台范围河床从上往下依次为淤泥层、粉质黏土层、粉土层。
γ粉质黏土=20KN/m ³,φ粉质黏土=25º,C粉质黏土=10kpa ,ka粉质黏土=0.406,kp 粉质黏土=2.464,粉土γ=19.1KN/m ³, φ粉土=23º, ka 粉土=0.455,kp 粉土=2.198。
77#墩部分地质资料图如下所示:1-21-7北京侧上海侧1-51-81-32-91-41-11-62-12-72-52-32-42-102-82-22-677# 主墩桩基施工编号ABCD77#主墩承台钢板桩设计底标高-21.00m ,封底砼底标高-10.723m ,钢板桩在封底砼底标高以下的入土深度10.28m 。
承台入粉质黏土3.97m ,入粉土12.87m 。
钢板桩设计底标高仅为一理论值,在钢板桩的振打施工时,不应以设计底标高为局限,应以该钢板桩计算入土深度为准,且其实际底标高一般情况下不得高于钢板桩计算入土深度的底标高。
钢板桩围堰施工方案1. 引言钢板桩围堰施工方案是指在工程建设中采用钢板桩作为围堰材料,用于实施围堰施工的方案。
本文档将详细介绍钢板桩围堰施工的步骤、注意事项以及施工过程中可能出现的问题及解决方案。
2. 施工步骤2.1 准备工作在进行钢板桩围堰施工前,需要进行以下准备工作:1.确定桩号和位置:根据设计要求,确定钢板桩的桩号和位置,标注在施工图纸上。
2.确定施工方法:根据地质条件、围堰深度等因素,确定合适的围堰施工方法,包括施工顺序、桩间距、桩长等。
3.准备材料和设备:准备好所需的钢板桩、桩头、钢板堵、施工机械等设备和材料。
4.组织人员:组织施工队伍,明确各岗位职责和任务分工,确保施工顺利进行。
2.2 桩基施工1.在确定的桩位上,按照设计要求进行桩基开挖工作,保证桩基的垂直度和平整度。
2.钢板桩根据设计要求,安装在桩基上,确保桩的垂直度和水平度。
3.桩头安装:根据围堰深度和设计要求,安装桩头,以固定和连接钢板桩。
4.桩间连接:根据设计要求,对相邻的钢板桩进行连接,确保围堰的稳定性和密封性。
2.3 围堰施工1.围堰顶部处理:对围堰桩顶进行处理,确保围堰的密封性,防止水渗漏。
2.围堰加固:根据设计要求,在围堰内部加固,采取加固桩、加固钢筋网等措施,增强围堰的稳定性和承载能力。
3.围堰排水:设置排水孔,确保围堰内的水能够及时排出,保证施工现场干燥。
4.施工过程控制:在施工过程中,根据需要采取相应的控制措施,包括加强渗压水力监测、记录孔隙水压力等,确保围堰的稳定性和安全性。
3. 注意事项在进行钢板桩围堰施工过程中,需要注意以下事项:1.掌握地质条件:在进行施工前,必须深入了解地质条件,特别是地下水位、土层情况等,以确定施工方法和加固措施。
2.严格控制施工质量:在进行桩基施工和围堰加固时,要严格按照设计要求进行,保证施工质量。
3.保证施工安全:在进行施工过程中,要严格遵守安全规范,保证工人的人身安全和施工现场的安全。
钢板桩围堰施工方案1. 简介钢板桩围堰是一种用于水工、土石方工程中的临时性水封措施。
它由一系列钢板桩沿堆填区边界或水体边界垂直装入地面形成,并使用连接件互相连接,以达到阻止水流进入工程区域的目的。
本文档将介绍钢板桩围堰施工的方案,包括施工前准备工作、施工步骤和施工技术要点。
2. 施工前准备工作在进行钢板桩围堰施工前,需要进行以下准备工作:2.1 土质条件勘察通过对工程区域的土质条件进行勘察,确定施工所需的钢板桩规格和数量,以确保围堰的稳定性和防水效果。
2.2 设计方案确定根据土质条件勘察结果和工程需求,确定钢板桩围堰的底部锚固方式、桩间距、桩长等设计参数,并编制相应的围堰施工方案。
2.3 材料采购根据设计方案确定所需的钢板桩和连接件规格,进行材料的采购,并检查材料的质量和数量是否满足要求。
2.4 施工人员培训为施工人员提供必要的培训,确保他们了解围堰施工的操作流程、安全注意事项,以及紧急情况下的处理方法。
3. 施工步骤钢板桩围堰的施工包括以下步骤:3.1 堆放钢板桩根据设计方案确定的桩间距和桩长,在围堰施工区域内逐个堆放钢板桩。
在堆放过程中要注意桩的垂直度和水平度,确保桩的稳定性。
3.2 连接钢板桩使用连接件将相邻的钢板桩连接起来,形成一个完整的围堰结构。
连接件的使用要符合设计要求,并保证牢固可靠。
在围堰内部挖掘出一条槽道,以便后续施工使用。
槽道的宽度和深度要根据设计要求进行调整,并保证其与围堰之间的连接处严密。
3.4 底部锚固根据设计要求,在围堰底部进行锚固处理,以增加整个围堰的稳定性。
锚固方式可以是混凝土浇注或其他材料的填充。
对挖掘的槽道进行加固处理,以确保其稳定性和防水效果。
加固方式可以使用钢筋混凝土、水泥砂浆等材料进行填充和覆盖。
3.6 围堰顶部处理对围堰顶部进行处理,以防止水流进入围堰。
处理方式可以使用胶带、胶水等材料进行封闭,确保围堰的防水效果。
4. 施工技术要点在进行钢板桩围堰施工时,需要注意以下技术要点:4.1 施工现场安全施工过程中要加强安全管理,确保人员在安全的环境下进行作业。
钢板桩围堰施工方案一、编制依据《公路桥涵施工技术规范》(JTJ 041-2000)《公路工程质量检验评定标准》(JTGF80/1-2004)二、适用范围适用公路桥梁在砂类土、黏性土、碎石土和风化岩石等河床的深水中进行打入钢板桩修筑围堰的施工。
三、交底内容1、施工准备⑴应根据桥梁工程要求、河道水位要求、流速大小以及移动设备要求,做好钢板桩箱围堰的施工工艺设计。
⑵根据当地相关部门取得联系,做好通航、天气预报等工作。
⑶做好墩位基础的测量放样标志工作。
⑵机械、设备、材料及施工人员进场。
2、材料要求新钢板桩验收时,应备有出厂合格证,机械性能和尺寸符合要求。
经整修或焊接后的钢板桩,应用同类型的钢板桩作锁口通过试验检查。
验收或整修后的钢板桩,应进行分类、编号、登记存放,锁口内不得积水。
用一块长1.5~2.Om符合类型、规格的钢板桩做标准,将所有同类型的钢板桩做锁口通过检查。
检查用绞车或卷扬机拉动标准钢板桩平车,从桩头至桩尾进行。
凡钢板桩有弯曲、破损、锁口不合的均应整修,按具体情况分别用冷弯、热敲、焊补、铆补、割除或接长。
板桩长度不够时,可用同类型的钢板桩等强度焊接。
焊接时先对焊或将接口补焊合缝。
再焊加围板,相邻板桩接长缝注意应错开。
如需要有吊桩孔及拔桩孔时,应事先钻好孔,拔桩孔应焊加劲板,以免拔桩时拉裂。
3、工艺流程钢板桩围堰施工工艺流程如图3-1所示图3-1 钢板桩围堰施工工艺流程图4、施工工艺(1)围笼安装当水深较大时,常用围囹作为钢板桩的定位和支撑。
先在岸上或驳船上拼装围囹,运至墩位定位后,在围囹内插打定位桩。
把围囹固定在定位桩上,然后在围囹四周的导框内插打钢板桩。
安装围笼时,应进行测量定位,用一层导框做成的围笼,一般是先打定位桩,再在定位桩上挂装导框,导框可在岸边组成,浮运到位以缆索锚碇,在开始插打板桩后,逐步将导框转挂在已打好的板桩上,用有脚手桩的转盘式或旋转式桩架时,导框可挂装在外侧的脚手桩上。
用浮式转盘式或旋转式桩架时,一般用转动的桩架先打好定位桩再安装导框架时,一般用转动的桩架先打好定位桩再安导框。
钢板桩围堰施工方案清晨的阳光透过窗帘的缝隙,洒在了我的书桌上。
眼前的电脑屏幕上,闪烁着“钢板桩围堰施工方案”这几个字。
这个方案,对我来说,早已不是陌生的任务。
十年的方案写作经验,让我对这个领域有了深刻的理解。
一、工程概况这个工程,位于我国某大型河流的交汇处,地理环境复杂,施工难度大。
工程的主要任务是建设一座大型水电站,而钢板桩围堰施工,则是其中的关键环节。
二、施工目标施工目标明确,就是要确保钢板桩围堰的稳定性,为后续的水电站建设提供坚实的基础。
在这个过程中,我们要做到精确测量、精细施工、确保质量。
三、施工方法1.施工前的准备在施工前,我们要对施工区域进行详细的地质勘察,了解地下土层的情况。
同时,对钢板桩的质量进行检查,确保其满足施工要求。
2.施工步骤(1)测量定位我们要根据设计图纸,对钢板桩的位置进行测量定位。
这个过程,要求我们做到精确无误,确保钢板桩的位置准确。
(2)钢板桩的打设在测量定位后,我们要进行钢板桩的打设。
这个过程,需要我们使用专业的设备,确保钢板桩的垂直度和深度。
(3)连接钢板桩在钢板桩打设完成后,我们要对其进行连接,形成一个完整的围堰结构。
这个过程,要求我们做到严密无缝,确保围堰的稳定性。
(4)围堰内填充在围堰结构形成后,我们要进行围堰内的填充。
这个过程,需要我们使用合适的材料,确保围堰的稳定性。
3.施工中的注意事项在施工过程中,我们要密切关注钢板桩的变形情况,及时调整施工方案。
同时,要注意施工安全,确保施工人员的人身安全。
四、施工质量控制1.施工过程中的质量控制在施工过程中,我们要对每一个环节进行严格的质量控制。
从钢板桩的质量检查,到施工过程中的测量定位、打设、连接等环节,都要做到精细化管理。
2.施工完成后的质量验收施工完成后,我们要对钢板桩围堰进行质量验收。
这个过程,要求我们做到全面、细致,确保围堰的稳定性。
五、施工进度安排根据工程总体进度要求,我们要制定详细的施工进度计划,确保钢板桩围堰施工的顺利进行。
钢板桩围堰施工方案钢板桩围堰是一种常见的临时性围堰结构,通常用于水下基坑、河道、湖泊等地的施工。
它由钢板桩、连接件、支撑系统等组成,具有施工周期短、成本低、适应性强等特点。
本文将介绍钢板桩围堰的施工方案,以期为相关工程提供参考。
一、施工前准备。
1.方案设计,根据施工现场的实际情况,结合地质勘察资料,确定围堰的尺寸、深度、支护形式等参数,制定围堰施工方案。
2.材料准备,根据设计要求,采购符合国家标准的钢板桩、连接件、支撑材料等,并进行质量检验,确保施工材料符合要求。
3.施工人员培训,对施工人员进行必要的安全培训和技术培训,提高其对围堰施工的认识和技能水平。
二、施工过程。
1.基坑准备,清理基坑内的杂物和积水,确保基坑内部平整、干燥。
2.钢板桩安装,根据设计要求,将钢板桩逐个安装到预定位置,采用振动锤或静压机进行锤击,确保钢板桩的垂直度和稳固性。
3.连接件安装,在钢板桩之间安装连接件,采用螺栓连接或焊接方式,确保连接牢固。
4.支撑系统搭设,根据围堰的高度和长度,搭设支撑系统,采用撑杆、水平支撑等方式,确保围堰的整体稳定性。
5.围堰加固,根据实际情况,对围堰进行必要的加固处理,确保围堰在施工过程中不发生变形、破坏等情况。
6.施工监测,在围堰施工过程中,对围堰的变形、沉降等情况进行实时监测,及时发现并处理异常情况。
三、施工后验收。
1.围堰拆除,在施工完成后,根据设计要求,对围堰进行拆除,采用逆向顺序进行拆除,确保施工安全。
2.施工记录整理,整理施工过程中的各项记录资料,包括施工日志、监测数据、质量检验报告等,形成完整的施工档案。
3.施工总结,对围堰施工过程进行总结,分析存在的问题和不足,提出改进建议,为今后类似工程的施工提供经验借鉴。
通过本文的介绍,相信大家对钢板桩围堰施工方案有了更深入的了解。
在实际施工中,需要根据具体情况进行调整和完善,确保围堰施工的安全、高效和质量。
希望本文对相关工程的施工提供一定的帮助和指导。
钢板桩围堰施工方案钢板桩围堰是一种常用的地下工程边坡支护方法,具有施工周期短、成本低、抗震性好等优点。
下面是一份钢板桩围堰施工方案。
一、工程概况本工程为某某地铁站边坡支护工程,面积约2000平方米,施工时间为30天。
二、施工准备1.组织施工人员根据施工计划,组织具备相应经验和技术的专业人员进行施工。
2.购买材料与设备根据设计要求,购买相应规格的钢板桩、电焊机、桩机等施工设备和材料。
3.准备施工现场对施工现场进行清理,确保施工平坦,并搭建施工临时设施如办公室、工人宿舍等。
三、施工步骤1.标定桩位根据设计要求,使用测量工具在施工现场标定桩位,并在地面上进行标记。
2.预制桩孔在标定的桩位上使用桩机进行预制桩孔,桩孔直径按照设计要求进行控制。
3.安装钢板桩将预先制作好的钢板桩按照桩孔的位置和深度一一安装到桩孔中,使用桩机进行定位和压入。
4.连接钢板桩按照设计要求,在钢板桩的连接部分进行焊接,确保连接牢固。
5.施工支撑在安装完钢板桩后,使用临时支撑材料如钢管和梁进行支撑,以防止钢板桩变形和坍塌。
6.挖掘土方在钢板桩外部,进行土方挖掘,控制挖土深度和坡度,确保施工质量。
7.土方填充在挖掘完土方后,使用合适的填充材料进行填充,使边坡达到设计要求的坡度和高度。
8.施工验收在施工完成后,对整个围堰进行验收,检查钢板桩的安装质量、连接处的焊接质量以及围堰的稳定性。
四、安全措施1.施工现场设置防护栏杆,标明危险区域,禁止无关人员进入施工区域。
2.施工人员必须戴好防护用品,如安全帽、安全鞋等。
3.施工过程中,注意施工区域的排水和通风,防止积水和有害气体的聚集。
4.按照国家标准和规范进行施工,确保围堰的稳定性和安全性。
五、施工进度计划1.第1周:组织施工人员,购买材料和设备,准备施工现场。
2.第2周:标定桩位,预制桩孔,安装钢板桩。
3.第3周:连接钢板桩,施工支撑,挖掘土方。
4.第4周:土方填充,施工验收,结束施工。
六、结论本钢板桩围堰施工方案以确保施工质量和安全为目标,经过合理的施工步骤和安全措施,能够按时完成工程,并确保围堰的稳定性和使用寿命。
钢板桩围堰施工方案一、围堰结构围堰采用拉森IV钢板桩整根打入,桩与桩紧靠,钢板长9m(雨季时根据水位情况加高),打入深度至河床下4~5m(视打入困难程度而定),围堰沿系梁边设置,比承台边宽2m,即围堰尺寸为12m×5m(具体尺寸根据现场施工情况适当调整),每个围堰需钢板桩约100根(含转角桩4根及外撑钢板桩)。
二、围堰施工工艺1、施工流程施工准备→测量定位→打钢板桩→加固、排水→封底砼→垫层→钢筋绑扎→模板安装→混凝土浇筑→钢板桩围堰拆除。
2、围堰施工(1)施工准备A、拼组前必须进行检查,剔除扭曲、变形的钢板桩。
检查锁口,用一块长约2m的同类型、同规格的钢板桩作标准,将所有同型号的钢板桩作锁口通过检查,检查采用卷扬机拉动标准钢板桩平车,从桩头至桩尾作锁口通过检查。
对于检查出的锁口扭曲及“死弯”进行校正。
不能使用的钢板桩不得拉到现场,以免影响钢板桩围堰的施工进度和质量。
B、插打钢板桩的导向设备。
按照施工方法,一般先打定位桩,在定位桩上安置导梁,组成框架式的围笼作为插桩时的导向设备,因此在施打前必须制作导向架。
C、根据现场情况,在围堰外侧场地较窄位置加宽平台,以便于汽车吊在其上施打钢板桩围堰。
D、检查振动锤:振动锤是打拔钢板桩的关键设备,在打拔前一定要进行专门检查,确保线路畅通,功能正常,夹板牙齿有太多磨损的需修补。
(2)测量定位在导向架上按理论尺寸放线定出各桩的位置,在导向架内插入桩,用震动打桩机下沉到设计标高。
(3)钢板桩打设钢板桩采用汽车吊吊振动锤逐片插打,汽车吊在作业平台上进行操作。
施工前,先将作业平台施工完成,作业平台靠近钢板桩围堰位置,场地需满足要求。
钢板桩围堰施工第一片钢板桩是插打的关键,第一片钢板桩位置选择在上游或下游中心位置,插打前在导向架上设置限位装置,大小比钢板桩每边大1cm。
用汽车吊小钩将钢板桩吊起竖直,把钢板桩上端慢慢地插到振动锤的钳口内,然后用钳夹把钢板桩夹紧夹牢后,松开浮吊小钩钢丝绳,由振动锤钳夹往钢板桩移到施打位置,插打时,钢板桩桩背紧靠导向架。
钢板桩围堰施工方案2、相关法律法规和标准规范;3、现场实际情况和技术要求。
三、编制要求1、严格按照设计要求和施工标准规范进行编制;2、注重施工安全、质量、环保和文明施工;3、合理安排施工进度,保证工期;4、科学配置人力和机械设备,提高施工效率。
3第二章工程概况瓦松铁路专用线WS4标位于四川省宝兴县,起点为峨眉山站,终点为瓦松站,全长约50公里。
本次施工的白水塘大桥、三山庵子大桥分别位于WS4标的K46+860和K47+400处,是瓦松铁路专用线上的重要桥梁。
白水塘大桥主跨为80米,总长为168.8米;三山庵子大桥主跨为60米,总长为127.4米。
本次施工的钢板桩围堰主要用于两座桥墩的承台和防撞墩的基础施工。
4第三章施工方案一、总体施工流程1)场地准备2)钢板桩围堰施工3)混凝土浇筑4)钢筋加工、安装5)拆除围堰二、施工队伍及工期安排1)施工队伍:由总包单位组织,包括项目经理、技术负责人、施工员、安全员、质量员、机械操作员等。
2)工期安排:本次施工周期为60天,具体工期安排见施工进度计划。
三、钢板桩围堰施工方案1)围堰材料:选用φ600mm,长度12m的钢板桩,围堰高度为4m。
2)围堰施工方法:先将钢板桩按设计要求的位置和间距打入地面,再将横向钢梁和纵向钢柱固定在钢板桩上,形成框架结构,最后在框架内浇筑混凝土,完成围堰施工。
3)围堰拆除:待混凝土达到强度要求后,拆除围堰,清理场地。
5第四章人员及机械设备配备计划一、施工组织机构与人员配备1)项目经理:1名2)技术负责人:1名3)施工员:2名4)安全员:1名5)质量员:1名6)机械操作员:5名7)普工:10名二、机械设备配备1)挖掘机:2台2)起重机:1台3)打桩机:1台4)混凝土搅拌机:2台5)电焊机:2台6第五章施工进度计划一、进度计划1)场地准备:5天2)钢板桩围堰施工:20天3)混凝土浇筑:20天4)钢筋加工、安装:10天5)拆除围堰:5天二、确保工期的措施1)严格按照施工进度计划进行施工;2)合理安排人员和机械设备,提高施工效率;3)及时处理施工中的问题,避免影响工期。
钢板桩围堰施工方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (4)2.1 材料准备 (6)2.2 施工设备选择 (7)2.3 施工队伍组织 (8)三、钢板桩围堰施工工艺 (8)3.1 钢板桩施工 (9)3.1.1 钢板桩制作 (11)3.1.2 钢板桩运输与堆放 (12)3.2 围堰填筑 (13)3.2.1 填筑材料选择 (14)3.2.2 填筑方法与顺序 (15)3.3 围堰加固与监测 (16)3.3.1 围堰加固措施 (17)3.3.2 围堰监测方案 (18)四、施工期安全与防护措施 (19)4.1 安全目标与要求 (20)4.2 安全生产保证措施 (21)4.3 安全应急预案 (22)五、施工进度计划与资源配置 (23)5.1 施工进度计划安排 (25)5.2 施工人员及物资资源配置 (26)六、环境保护与文明施工 (27)6.1 环境保护措施 (27)6.2 文明施工管理要求 (28)一、前言随着现代建筑技术的日新月异,高层建筑、大型桥梁等基础设施的建设日益增多,而在这些建筑工程中,钢板桩围堰作为一种重要的临时围护结构,其施工技术的先进性和安全性直接影响到整个工程的质量和安全。
钢板桩围堰具有施工速度快、可重复使用、环保性强等优点,因此在各类土石方工程、地下工程及河道整治等领域得到了广泛应用。
钢板桩围堰的施工难度较大,需要精确的测量、高超的焊接技术以及严谨的施工组织管理。
制定一套科学合理的钢板桩围堰施工方案至关重要。
本施工方案旨在明确钢板桩围堰的施工流程、技术要求、操作要点及安全措施,为施工人员提供详细的指导,确保施工过程中的安全与质量。
在接下来的章节中,我们将详细介绍钢板桩围堰的施工准备、施工工艺、质量控制及安全防护等方面的内容,以期为读者呈现一个完整、系统的钢板桩围堰施工方案。
1.1 编制依据本方案在编制过程中,充分参照了国家和地方有关钢板桩围堰施工的法律法规、标准和规范,如《建筑工程施工质量验收规范》、《建筑工程安全生产管理条例》等,以确保施工过程符合相关要求。
钢板桩围堰施工方案济南大河路桥工程有限公司二○一二年十月钢板桩围堰施工方案一、工程概况1. 工程总体概况(略)2. 总体施工流程施工准备→测量定位→导向制作安装→打钢板桩→清淤排水→钢板桩围堰内承台墩身施工→填土加水→拔出钢板桩3. 施工队伍及工期安排针对施工的复杂性和工期的紧迫性,计划配备一支人员稳定,施工经验丰富的施工队伍,以保证质量和工期要求:打入钢板桩时间为8-10天(包括基坑开挖),拆除时间为2-3天。
4. 机械设备及人员进场计划(1)机械设备计划(一套大型施工设备)50吨履带吊一台90振动锤一台长臂挖掘机1台拉土车1台25t汽车吊1台电焊气割设备若干(2)钢板桩若干(3)劳动力计划(一套大型施工设备)现场管理人员2人安全员2人打拔人员8人出碴及安装内撑力工8人电焊工5人机械司机5人后勤服务人员2人二、钢板桩围堰施工工艺(一)插打前的准备工作1、每个墩的钻孔桩完成后,移走钻机,清理钻孔平台,钻孔平台留作水下浇注封底砼的工作平台使用;2、对海底进行清理:在桩基施工完成后,对围堰范围内海底进行清理,避免在钢板桩插打位置遇到障碍物;3、钢板桩变形检查:因钢板桩在装卸、运输过程会出现撞伤、弯扭及锁口变形等现象,因此,钢板桩在插打前有必要对其进行变形检查。
对变形严重的钢板桩进行校正并做销口通过检查。
剔除钢板桩前期使用后表面因焊接钢板、钢筋留下的残渣瘤;4、振动锤检查:振动锤是打拔钢板桩的关键设备,在打拔前一定要进行专门检查,确保线路畅通,功能正常,振动锤的端电压要达到 380-420 V,而夹板牙齿不能有太多磨损;5、涂刷黄油混合物油膏:为了减少插打时锁口间的摩擦和减少钢板桩围堰的渗漏,在钢板桩锁口内涂抹黄油混合物油膏(重量配合比为沥青:黄油:滑石粉:锯末=4:6:10:1)。
(二)、钢板桩围堰的插打钢板桩插打利用履带吊作为起吊设备,配合DZ90型振动锤的施工方法逐片插打。
1、安装钢板桩插打导向:钢板桩插打之前,在钻孔平台外侧焊接牛腿,安装第一道支撑腰梁,作为钢板桩插打时的导向架,以控制钢板桩的平面尺寸和垂直度;2、为了确保每一片钢板桩插打准确,第一片钢板桩是插打的关键,第一片钢板桩位置选择在上游或下游中心位置,插打前在导向架上设置限位装装制,大小比钢板桩每边放大1cm,插打时,钢板桩桩背紧靠导向架,边插边将吊钩缓慢下放,这时在相互垂直的两个方向用锤球进行观测,以确保钢板桩插正、插直;3、通过检测,确定第一片钢板桩插打合格后,然后以第一根钢板桩为基准,再向两边对称插打每一根钢板桩到设计位置。
钢板桩围堰施工方案一、工程概述对于本工程,我公司决定采用对河运影响较小的钢板桩围堰。
二、施工准备1、测量放样:通过放样确定围堰范围,占地面积。
2、清除岸边杂物,整平现场3、绘出平面图,计算出围堰控制点坐标报监理工程师核准。
4、修筑便道:便道设在桥梁桩位中间,宽5m。
5、选定围堰取填料土场,结合当地材料情况,选择当地施工大都采用的粘土做施工坝基围堰,粘土有一定的粘度,渗水量小,碾压密实有具有一定的抗冲刷性,饱水效果好,是土石围堰填料的良好材料,避免了坝好和坝基二次重做渗水处理和工作。
6.主要机具设备和劳动力计划安排6.1主要机具设备设备一览表6.2劳动力计划安排7、施工工期计划安排:施工班组务必抓住目前的黄金施工时段,本着优质、快速、高效的施工目标,于计划工期内完成。
8、施工工艺流程和施工方法三、施工方案方案比选备选方案主要有两种:钢套箱方案;钢板桩围堰方案。
经比较,钢套箱方案钢材投入多、回收率低,下沉时设备及人员投入多,工序复杂;钢板桩围堰方案能够迅速展开施工,速度快,周期短,且支护材料可回收利用,经济性较钢套箱方案好,只是必须加强止水措施,所以选用钢板桩围堰方案。
总体方案深水基础采用钢板桩围堰进行支护施工,钢板桩周圈咬合紧密,有止水措施。
围堰内侧四周圈采用双层工钢分上、中、下三层以围檩形式支护,顶层采用2I40工字钢,底下两层采用2I50工字钢,中间纵向支承采用外径300mm壁厚10mm圆钢管,按一定间距布置,四角采用工字钢2I30斜撑。
为增强工钢围檩抗弯强度,在每根钢管两端用2I30型工钢作为斜撑加强。
承台底面位于河床以上,围堰基底先用片石回填50cm,然后回填砂找平,基底采用C30混凝土封底,封底厚度50cm.抽水采用4台大功率抽水机,分层抽水,分层支护,周圈50cm以内设汇水渠、积水坑。
承台施工分三次浇筑,按大体积砼考虑,钢板桩围堰内支撑同样分三次拆除。
钢板桩施工采用一艘25t浮吊实施插打及拔除。
钢板桩围堰施工方案1. 引言钢板桩围堰是一种常用于水土保持工程和河道堤坝施工的临时性排水和围挡结构。
本文档旨在提供一份钢板桩围堰施工方案,介绍施工过程、工序安排以及注意事项。
2. 前期准备2.1 项目背景(在这里简要介绍项目背景,包括工程所在地、工程规模等信息)2.2 施工要求(在这里列出施工要求,例如工期要求、质量要求等)2.3 施工人员及设备(在这里列出施工所需的人员和设备,并安排合理的施工人员组织结构)3. 施工流程3.1 地面准备工作(在这里描述地面准备工作,包括测量、平整等)3.2 钢板桩的布设(在这里详细说明钢板桩的布设方法,包括桩间距、桩高度等)3.3 检查和修整钢板桩(在这里介绍如何进行钢板桩的检查和修整工作,确保桩的质量)3.4 沉桩(在这里描述沉桩工艺流程,包括打桩机的使用、桩长度和沉入深度的控制等)3.5 装配桩件(在这里说明钢板桩和连接件的装配工艺,确保连接牢固)3.6 后续工作(在这里列出安装钢板桩后的后续工作,包括喷浆加固、填挖土方等)4. 安全注意事项4.1 施工现场安全(在这里列出施工现场的安全要求,包括防护装备、施工人员培训等)4.2 钢板桩安全(在这里指出钢板桩在施工过程中的安全注意事项,例如操作时的稳定性和防滑性)4.3 设备操作安全(在这里提醒操作人员注意设备操作安全,包括打桩机的操作、沉桩时的视线等)5. 质量控制要点5.1 施工材料选择(在这里介绍选择和使用钢板桩的质量控制要点,包括材料的技术要求、检验和验收等)5.2 施工过程控制(在这里强调施工过程中的质量控制要点,包括桩高度、连接件的牢固度等)5.3 质量检验(在这里说明质量检验的方法和标准,例如非破坏性检测、抗拉强度测试等)6. 技术难点及解决方案(在这里列出可能遇到的技术难点,并提供解决方案,例如地质条件复杂、桩件连接不稳等)7. 施工进度计划(在这里制定施工进度计划,包括每个施工阶段的时间安排)8. 经济性分析(在这里进行钢板桩围堰施工方案的经济性分析,比较成本和效益)9. 结论本文档提供了一份钢板桩围堰施工方案,包括施工流程、注意事项和质量控制要点等。
钢板桩围堰施工方案一、施工工艺流程见下图“钢板桩围堰施工工艺流程图”。
钢板桩围堰施工工艺流程图二、施工准备1、钢板桩运到工地后均进行详细检查、丈量、分类、编号及登记。
2、锁口检查:用一块长1.5m~2.0m符合类型、规格的钢板桩作标准,将所有同类型的钢板桩做锁口检查。
检查是用绞车或卷扬机拉动标准钢板桩平车,从桩头至桩尾进行。
3、板桩长度不够时,可用同类型的钢板桩等强度焊接接长,焊接时先对焊接或将接口补焊合缝,再焊加固板,相邻板桩接长缝应注意错开。
4、钢板桩采用组桩插打,每隔4~5m加一道夹板,夹板在板桩起吊前夹好,插打时逐付拆除,周转使用。
组桩的锁口内均涂以黄油混合物油膏,以减少插打时的摩阻力并加强防渗性能。
5、拼制角桩时,将一块钢板桩纵向割开后,中间用角钢或钢板弯制焊接、铆接或螺栓连接成角桩。
三、导框制作及安装钢板桩围堰需用方木或型钢作为内导梁、导框制成围笼。
内外导梁间距比钢板桩有效厚度大8cm~10cm,以利钢板桩的插打。
矩形围笼导梁按设计尺寸直接下料,导梁接头均安排在横撑支点处,接头用夹板螺栓连接。
见下页“钢板桩打桩立面图”。
钢板桩打桩立面图安装导框前,先进行测量定位。
导框安装时先打定位桩或作临时施工平台。
导框在工厂或现场分段制作,在平台上组装,固定在定位桩上。
如果不设定位桩,可直接悬挂在浮台上,待插打入少量钢板桩后,逐渐将导框固定到钢板桩上。
四、插打与合拢视施工场地水位情部,搭设脚手架,用打桩机打桩。
1、打桩选用较轻型桩架,一般锤重宜大于桩重,锤击能量要适当。
一般选用震动打桩机打钢板桩。
经过整修或焊接后的钢板桩,要用同类型的钢板桩进行锁口试验、检查。
2、在施打钢板桩围堰前,在围堰上下游一定距离及两岸陆地设置经纬仪观测点,用以控制围堰长、短边方向的钢板桩的施打定位。
3、钢板桩采用逐块(组)插打到底或全围堰先插合拢后,再逐块(组)打入,矩形围堰先插上游边,在下游合拢。
4、插打钢板桩时从第一块(组)就要保持平整,几块插好打稳后即与导框固定,然后继续插打,为了使打桩正常进行,设一台吊机来担负吊桩工作。
钢板桩围堰施工方案一、施工概述钢板桩围堰是一种使用钢板桩打入地面形成的临时围堰,用于挡水或控制土方侵蚀。
本文档将介绍钢板桩围堰的设计和施工方案。
二、设计要求钢板桩围堰的设计应满足以下要求:1.考虑地基条件及临近环境,确定围堰的高度和长度。
2.选择合适的钢板桩型号和长度,以满足围堰的结构强度需求。
3.保证围堰完全密闭,防止水流和土方渗透。
三、施工步骤钢板桩围堰的施工包括以下步骤:1.现场准备:清理施工区域,保证施工场地平整。
2.钢板桩的安装:根据设计要求,确定钢板桩的间距和位置。
使用专业设备将钢板桩一根根地打入地面。
3.钢板桩连接:将相邻钢板桩通过连接件连接在一起,保证围堰的完整性。
4.围堰顶部处理:在围堰顶部设置加固梁或设置挡土墙,以增加围堰的稳定性。
5.完善围堰:对围堰进行检查,确保围堰的完整性和稳定性。
6.施工区域清理:清理施工区域,并做好必要的环境保护工作。
四、工程施工安全措施在施工过程中,应注意以下安全事项:1.严格遵守工程安全操作规程,穿戴必要的个人防护装备。
2.安全设施的设置:设置指示牌、警示标志和安全警戒线,保障施工区的安全。
3.严禁施工人员在斜坡或钢板桩上行走,以防坠落事故。
4.在使用施工设备和机械时,要确保操作人员熟悉操作规程,确保设备的安全运行。
5.严禁在施工现场吸烟,以防火灾事故的发生。
6.对施工区域进行定期巡查,及时发现和排除安全隐患。
五、质量控制在钢板桩围堰施工过程中,应注意以下质量控制措施:1.严格按照设计要求选择和安装合适的钢板桩,确保其强度和稳定性。
2.对钢板桩进行质量检测,确保其符合相关标准和规范。
3.在钢板桩安装过程中,注意施工水平和垂直度的控制,保证围堰的平整与稳定。
4.对围堰的连接件进行质量检测,确保其连接紧固可靠。
5.对围堰的完整性进行检查,确保其达到设计要求并满足施工安全要求。
6.在施工过程中进行随时记录和拍照,以便后续质量验收和备案。
六、施工进度与维护钢板桩围堰施工的进度应根据工程量和实际情况合理安排。
某工程钢板桩围堰施工方案xxx二〇一四年三月目录一、工程概况二、水文、地质状况介绍三、施工方案总体设计四、施工计划五、施工工艺六、质量控制及注意事项七、安全技术保障及措施八、环保措施九、安全度汛措施钢板桩围堰施工方案第一章、工程概况一、工程概况工程施工为全封闭施工,施工过程中为连接两岸交通,考虑在东西围堰顶设5米宽非机动车道,沟通里运河南北交通,同时预留临时管道过河通道。
施工围堰采用双排钢板桩加拉锚的结构型式,钢板桩型式采用12-15mSKSP-IV型钢板桩,钢板之间用拉锚焊接,钢板桩围堰期间填土,顶道路两侧设施工围栏,钢板桩围堰于2012年3月25日开始施工,工期31天。
第二章水文、地质状况介绍(1)水流特征苏北灌溉总渠运东闸上设计行洪流量800m3/s,设计行洪水位10.8m,强迫泄洪1000m3/s,校核水位11.2m。
查阅水文资料,运东闸上历史最高水位为10.51m (1961.6.10)、最低水位为8.21m(1978.11.13),汛期多年平均水位为9.55m。
里运河在运东闸上游与苏北灌入海水道平交,防洪水位相同:设计水位10.8m,校核水位11.2m。
(2)、区域特征水位根据城市水环境对里运河水位的要求,结合各方意见,里运河封闭段内蓄水水位要求常年维持在9.2~9.7m。
建设里运河防洪控制工程以后,封闭段里运河最高水位为10.00m,则封闭段里运河最高通航水位为10.00m,最低通航水位仍为8.50m。
(3)地下水类型及含水层场地区主要河流为里运河。
勘察期间里运河水位为9.8m。
场地区内⑤层重粉质砂壤土及其以上各土层地下水位以下含水,构成场地表层主要潜水含水层。
⑥-1层:粉质粘土或粉质壤土,局部为粘土(Q3al)。
⑥层:粘土(Q3al),夹较多礓结石和铁锰结核。
⑦层中细砂为微承压含水层。
根据区域水文资料,⑦层中细砂微承压含水层水位一般不高于潜水位,鉴于⑦层细砂埋藏较深。
(4)水质分析拟建场地周围无有害污染源对场地地表水造成污染。
第1篇本项目为某水利工程,位于我国南方某地区。
工程主要包括大坝、溢洪道、电站等建筑物。
为确保施工顺利进行,需在施工区域进行钢板桩围堰施工。
二、施工方案1. 施工准备(1)组织准备成立施工领导小组,负责施工过程中的组织、协调和管理工作。
明确各岗位责任,确保施工顺利进行。
(2)技术准备根据设计图纸和相关规范,编制施工方案,对施工人员进行技术交底,确保施工人员掌握施工技术要求。
(3)材料准备根据施工方案,准备所需钢板桩、连接件、锚杆、锚索等材料,确保材料质量符合要求。
(4)设备准备准备挖掘机、吊车、打桩机、振动锤、搅拌机、钢筋加工机等施工设备,确保设备性能良好。
2. 施工工艺(1)围堰施工顺序1)先进行围堰基础开挖,挖至设计标高;2)进行围堰主体结构施工,包括钢板桩打设、连接、锚固等;3)进行围堰内部土方填筑,确保围堰稳定;4)进行围堰顶部封闭,确保围堰整体性。
(2)钢板桩打设1)根据设计图纸,确定钢板桩的规格、数量和打设顺序;2)采用振动锤进行钢板桩打设,确保钢板桩垂直打入;3)每打入一根钢板桩,进行桩位复测,确保桩位偏差在允许范围内;4)根据实际情况,调整打桩机位置,继续进行钢板桩打设。
(3)钢板桩连接1)采用锁口连接或搭接连接方式;2)连接时,确保钢板桩连接牢固,无间隙;3)连接完成后,进行整体复测,确保围堰的整体性。
(4)锚固施工1)根据设计要求,确定锚杆或锚索的位置、数量和长度;2)采用钻孔、锚杆或锚索插入、灌浆等工艺进行锚固;3)锚固完成后,进行锚杆或锚索拉拔试验,确保锚固效果。
(5)围堰内部土方填筑1)根据设计要求,确定填筑材料、填筑厚度和填筑顺序;2)采用挖掘机、自卸汽车等设备进行土方填筑;3)填筑过程中,确保填筑均匀,无积水;4)填筑完成后,进行压实度检测,确保围堰稳定。
(6)围堰顶部封闭1)根据设计要求,确定封闭材料、封闭方式和封闭顺序;2)采用现浇混凝土或预制板等材料进行围堰顶部封闭;3)封闭完成后,进行防水、排水处理,确保围堰顶部无渗漏。
钢板桩围堰施工方案1.钢板桩打入1.1 钢板桩的选用本工程选用日本进口止水钢板桩进行施工,该钢板桩为小锁口,有很好的止水能力,宽40cm,重77.7kg/m,考虑到本工程地质情况的需要,拟采用桩长为18米的钢板桩。
首先在板桩堆放基地对钢板桩进行分类、整理,选用同种型号的板桩,进行弯曲整形、修正、切割、焊接,整理出施工需要的型号、规格、数量的钢板桩。
钢板桩进场前需要检查整理,发现缺陷随时调整,整理后在运输和堆放时尽量不使其弯曲变形,避免碰撞,尤其不能将连锁口碰坏。
桩打入前将桩尖处的凹槽底口封闭,避免泥土挤入,锁口宜涂以黄油或其它油脂,对锁口变形、锈蚀严重的钢板桩,整修矫正。
转角处采用90度的转角桩。
1.2 打入1.2.1 施工放样与定位(1)将施工区域控制点标明并经过复核无误后加以有效保护。
(2)由于本工程的钢板桩围堰已经将桩基施工平台用钢管桩圈在内部,所以可以利用现有的钢管桩进行定位,在钢管桩上焊接工字钢,用工字钢来保证打出的钢板桩在一条直线上。
在钢管桩露出水面部分刷上警告标志,并焊上槽钢加固,在打桩时作为导向位置及高程控制标志。
定位桩与需施工桩位置布置见下图。
1.2.2钢板桩打入总体施工流程钢板桩从河东侧围堰中心开始打入第一片钢板桩,然后逐步向两边插打,在河下游合龙(见示意图),最初的一、二块钢板桩的打设位置和方向要确保精度,以起到样板的作用。
每完成3米测量校正1次,确保在同一直线上。
每根钢板桩施打完毕后,即与槽钢焊接牢固。
根据起吊能力确定逐根插打到稳定的深度,一般为2-3m,待全部插打完毕后再依次打到设计标高。
钢板桩合龙通过精确计算,确定龙口位置,配置相应规格的异形钢板桩,现场实测异形钢板桩的角度和尺寸,根据实际切割焊接异形钢板桩,以确保整个围堰的密封性。
1.2.3钢板桩打入施工工艺(1)履带吊停在离打桩点就近的钢平台,侧向施工,便于测量人员观察。
挂上振动锤,升高,理顺油管及电缆。
(2)锤下降,开液压口,拉一根桩至打桩锤下,锁口抹上润滑油,起锤。
围堰工程钢板桩施工方案一、项目概况本工程是指某某市某某河边开展的围堰工程,包括钢板桩的施工、支撑结构的搭设、围堰土方开挖及顶升、现场治理等工作。
围堰工程需要在保证河水和周边环境的前提下,实施效果稳定、施工速度快、质量可控、成本经济的方案。
二、施工前准备1. 沟通协调:与相关部门沟通协调,明确工程范围、施工时间、施工条件等,了解周边环境情况,确保施工安全与顺利进行。
2. 资料准备:搜集施工地点地质、水文、气象等相关资料,进行分析评估,制定施工计划。
3. 设备准备:根据施工计划确定所需设备,包括钢板桩打桩机、挖掘机、推土机、起重机、水泥搅拌车、混凝土泵等。
4. 人员配备:确定施工所需的人员配备,包括项目经理、技术负责人、施工队长、作业人员等。
5. 安全保障:制定施工安全管理制度,进行安全培训,配备必要的安全防护设备,确保施工期间的安全。
三、工程施工过程1. 预制桩段:根据设计要求,预制钢板桩段,包括锁口、螺纹接头、防腐措施等。
2. 起拔底部地工前:根据水文地质调查报告要求,确定地下埋深高度,先用挖掘机开挖到桩底洞。
3. 安装钢板桩:将预制好的钢板桩段送入施工现场,用特殊的起拔机械钢板桩会嵌得十分坚固及干净。
4. 相接钢板桩:随机钢板桩的引进,并晒干极饱满前,根据建筑设计要求确立间隔和顺序,晒干后亦应回插紧并不允许有种疏落。
5. 固定桩顶平面:配合一一遍妥后,在钢板桩上固定一及排防止岿斜。
面粉级至线代渐渐。
四、工程质量控制1. 设备质量控制:对施工设备进行定期检查和维护,确保设备处于良好状态。
2. 劳务质量控制:对施工人员进行岗前培训,确保操作规范、技术熟练。
3. 材料质量控制:严格按照设计要求,选择符合规范要求的钢材和混凝土材料。
4. 工序质量控制:工程施工过程中,对每一个环节的质量进行严格把控,确保各项工程都符合设计要求。
五、现场安全管理1. 建立标准化安全工作制度:制定现场安全操作管理规定,包括现场安全生产教育、安全防范措施及技术招数等。
目录第一章编制依据 (3)第二章工程概况 (3)一、主要工程概况 (3)二、气象、水文条件 (3)第三章钢板桩围堰方案设计 (4)一、钢板桩尺寸的确定 (4)二、钢板桩数量的确定 (4)三、围檩支撑设置 (4)四、封底混凝土厚度 (5)第四章钢板桩围堰施工方案 (5)一、工艺流程 (5)二、施工工艺 (5)第五章施工组织安排 (8)一、人员组织 (8)二、设备组织 (8)第六章进度计划安排 (9)第七章施工安全保证措施 (9)一、安全保证体系及组织机构设置 (9)二、围堰施工过程中安全管理措施 (10)三、常规安全管理措施 (11)四、特殊安全管理措施 (12)1、用电安全管理 (12)2、设备安全管理 (12)3、防火安全管理 (13)五、安全管理其他措施 (13)1、安全教育管理 (13)2、特殊工种管理 (13)3、安全检查制度 (13)第八章计算书 (14)一、钢板桩验算 (14)二、I36b型工字钢围檩验算 (15)三、Ф529钢管平撑验算 (15)四、封底混凝土厚度计算 (16)第一章编制依据一、《城市桥梁设计规范》(CJJ11-2011)二、《公路工程技术标准》(JTGB01-2014)三、《公路桥涵设计通用规范》(JTGD60-2015)四、《钢结构设计规范》(GB50017-2003)五、《简明深基坑工程设计施工手册》六、《建筑桩基础规范》(JGJ94-2008)七、《简明施工计算手册》八、《公路桥涵设计通用规范》(JTG D60-2004)九、《站南路索河桥定位规划》十、荥阳市站南路西延道路工程招标文件、设计图纸,工程地质勘察报告十一、《兴华路索河桥定位规划》十二、《荥阳市兴华路索河桥工程地质报告》十三、兴华路北延道路工程招标文件、设计图纸,工程地质勘察报告十四、施工现场的自然地理、地形、地貌、水文、气候及地质等第二章工程概况一、主要工程概况站南路和兴华路是荥阳市区域路网中的重要组成部分,是疏通城市交通的重要通道。
站南路西延工程东接站南西路,向西跨索河,与S232省道相接,是站南西路的一部分;兴华路向北工程南接兴华路,向北跨索河,与科学大道相交。
该项目的建设对加快荥阳市城区的建设与发展有着重要意义。
本项目建设内容包括:两座索河桥及引道工程。
站南路西延全长1.134公里,兴华路向北全长1.22公里。
荥阳市站南路西延索河桥桥梁起点桩号为K0+221.4,终点桩号为K0+498.6,桥梁跨径组成为5*30m+2*30m+5*30m,桥长277.2m。
桥梁上部结构采用预应力混凝土预制箱梁,先简支后连续,下部结构为桩柱式结构,钢筋混凝土盖梁;桥台为桩接盖梁式桥台。
桩基直径1.5m,立柱直径1.4m。
其中2#墩—6#墩位水中墩,需进行水上作业。
荥阳市兴华路向北索河桥桥梁起点桩号为K0+241.4终点桩号为K0+608.6,桥梁跨径组成为5*30m+2*30m+5*30m,桥长367.2m。
桥梁上部结构采用5孔预应力混凝土预制箱梁+2孔现浇预应力混凝土箱梁+5孔预应力混凝土预制箱梁。
下部结构为桩柱式结构,钢筋混凝土盖梁;桥台为桩接盖梁式桥台。
桩基直径1.5m和2.0m两种,立柱直径1.4m和1.8m两种。
其中5#墩、6#墩为水中墩,需进行水上作业。
二、气象、水文条件荥阳市春夏秋冬四季分明,属温带季风性干旱气候,,多年平均年降水量608.2米,降水量时空分部不均,夏季多雨,汛期集中在7-9三个月,占降水量的65%左右。
索河为贾鲁河的主要支流,淮河的三级支流,枯水期水流极缓,水面平稳无明显高差和暗流。
第三章钢板桩围堰方案设计本工程水深约3m,根据地质、水文条件、河床高程以及承台设计高程情况,经过对水中承台施工的几种常用施工方法进行比选,因需要进行基坑开挖,采用套箱施工方法难以实现;沉井和钢板桩围堰方法的比较:沉井方案虽然可行,但不环保,制作下放周期太长,无法满足工期要求;支撑支护的拉森IV型钢板桩围堰方案(以下简称围堰)在施工方便性、节省工期等方面具有较大的优势,亦能做到安全可靠。
因此选用拉森钢板桩围堰方案。
一、钢板桩尺寸的确定根据经验,钢板桩入土深度与桩长比值一般不宜低于0.5,施工水位122.361m,河床底标高119.5左右,考虑钻孔平台结构钢管桩顶面高程为124.2米,拟设计钢板桩顶面标高124.5,钢板桩桩长=(124.5-119.6)*2=9.8m,取12m。
二、钢板桩数量的确定站南路围堰尺寸36米×4米,单根拉森钢板桩标准尺寸宽度为0.4米,角桩采用0.2米×0.2米,则一个围堰钢板桩数量为:角桩4根,标准桩(36×2+4×2-0.4×4)÷0.4=196根。
兴华路6#墩围堰尺寸为41.6米×4.8米,一个围堰需角桩4根,标准桩(41.6×2+4.8×2-0.4×4)÷0.4=228根。
兴华路5#墩围堰尺寸为20米×4.0米,一个围堰需角桩4根,标准桩(20×2+4×2-0.4×4)÷0.4=116根。
三、围檩支撑设置桥位处水深约3米,水的侧向压力较小,拟设置一道围檩,围檩设置在高程124.00处,采用双肢I36b型工字钢围檩,平撑采用Ф529钢管,按图示间距布置。
围檩拐角处用同型号双肢工字钢做斜撑。
四、封底混凝土厚度封底混凝土采用C25水下混凝土灌注,厚度需能够满足抵抗围堰底水的上浮力要求,经计算围堰封底混凝土厚1.0m。
第四章钢板桩围堰施工方案一、工艺流程拆除桩基础钢平台--钢板桩施打--安装支撑及围檩--水下抽砂挖泥至封底混凝土底标高--水下浇注封底混凝土--抽水至封底混凝土面--承台施工--墩柱施工—盖梁施工--围堰拆除。
二、施工工艺1、将钢板桩运到工地后,详细对其检查、丈量、分类、编号,同时对两侧锁口用一块同型号长2~3m的短桩作通过试验,采用卷扬机拖拉。
锁口通不过或桩身有弯曲、扭曲、死弯等缺陷的,返还厂家整修,不得直接投入使用。
2、钢板桩的存放钢板桩检查合格后,按插桩顺序堆码最多允许堆放四层,每层用垫木隔开高差不得大于10mm,上下层垫木中线要在同一垂直线上,允许误差不得大于20mm。
起吊前,在钢板桩锁口内,涂以黄油混合物油膏(重量配合比为:黄油:沥青:干锯末:干粘土=2:2:2:1,以减少插打时的摩阻力,并加强防渗性能。
3、钢板桩的插打顺序、定位、导向及合拢⑴首先拆除钻孔平台钢管桩基础以上的型钢和贝雷梁等结构,利用钢管桩作为钢板桩围堰施打的定位系统。
⑵先在平台管桩基础上测量放出设计围檩底面标高并用红油漆标记,按照标记在管桩上焊接围檩支撑牛腿,油漆标记作为牛腿顶面标高。
⑶牛腿焊接完毕,将I36a工字钢围檩吊装至牛腿上,并与钢管桩和牛腿焊连,围檩工字钢直接作为钢板桩插打时的定位导向。
⑷钢板桩的打入总体施工顺序,首先插打角上的钢板桩,施打过程中及完成后及时测量检测平面位置和垂直度,满足要求后利用锁扣导向和定位导向依次施打其余钢板桩。
⑸插打钢板桩时,第一根钢板桩必须插直、打正,以免影响后面的钢板桩。
整个钢板桩围堰施打过程中,开始时可插一根打一根,即将每一根钢板桩插打到设计位置,到剩下最后20根左右时,要先插后打,待全部合龙后,再逐根打到设计深度。
⑹围堰合拢后,为保证围堰内外水压力的平衡,在围堰四周略高于最低水位标高的位置上预留4个过水孔洞,预留孔洞在围堰封底砼浇筑完毕后进行支撑安装时,用钢板焊接封堵,防止漏水。
4、浇注水下封底混凝土⑴钢板桩插打完毕后,在钢板桩上焊接牛腿,牛腿位置在原管桩基础牛腿旁边,牛腿顶面与原牛腿顶面平;将围檩与新设牛腿焊连。
⑵拆除原牛腿,拔除钢管桩。
采用水下吹砂挖泥法或吸泥法,将围堰内淤泥层面降低到封底混凝土的底面,由潜水工将封底混凝土范围内护筒壁上泥沙清理干净,使封底混凝土与护筒结合紧密。
封底混凝土厚度需计算确定,能满足内外水土压力差造成的底面上涌力。
⑶安装钢管平撑和斜撑,并与围檩焊接牢固,利用围檩和钻孔桩钢护筒作为支撑系统,布置封底混凝土浇筑平台。
平台采用型钢搭设,并与围檩焊接(见平台示意图),平台及导管位置根据混凝土流动性及延展性做具体调整。
⑶封底混凝土浇注采用灌桩导管及料斗进行,由围堰一侧向另外一侧顺序推进。
导管布置需根据围堰面积、混凝土流动性等计算确定,一次性布置到位。
⑷封底混凝土配合比按水下浇注砼的配合比选用,严格按照水下混凝土浇注程序进行,浇注混凝土时使用测绳探测混凝土面高度,达到设计要求后起吊料斗至下一导管位置,继续浇筑砼。
⑸混凝土浇筑完毕,拆除漏斗、导管和平台,准备围堰内抽水工作。
5、围堰抽水及止水措施⑴封底混凝土达到设计强度后,进行围堰内降水。
围堰降水采用水泵排水的方法,单个围堰内布置2台200m3/h水泵抽水,抽水速度不能过快,抽水过程中要随时观察围堰的变化情况。
⑵围堰内抽水过程中如发生渗漏时,由专门人员进行堵漏,堵漏在围堰内外同时进行。
①施打钢板桩整个过程必须做好定位导向,严格控制双向垂直度,使其桩与桩之间有良好的咬合,保证钢板桩墙面垂直,且紧贴围檩周边,这是止水防渗的关键。
②基坑抽水时,对于锁口不密尔产生漏水现象时,采用富纤维棉絮进行塞缝。
③对桩缝较宽的可采取麻丝根掺黄油塞缝止水,还可以采取用粉煤灰、锯木沫、膨胀水泥于围堰外沿桩面顺水流方向撒放的综合处理方法,以达到止水的目的。
④围堰处于水中,施工期间不同程度肯定存在渗水现象,因此在围堰内施工平台四周布置排水沟,使用水泵抽水将渗水排出围堰。
6、围堰的拆除围堰内墩柱盖梁全部完成后,即可进行钢板桩围堰拆除。
⑴首先向围堰内注水至和围堰外水面相同标高,使板桩内外水压力差消失,然后逐步拆除钢管支撑、斜撑和围檩。
⑵支撑拆除完毕后,在下游选择一组或一块较易拔除的钢板桩,先用振动锤夹住钢板桩顶部振动1min~2min,使钢板桩周围的土松动,产生“液化”,减少土对钢板桩的摩阻力,然后慢慢地往上拔高1~2m,然后挨次将所有钢板桩均拔高1~2m,使其松动后,再从下游开始分两侧向上游依次拔除。
⑶拔桩时注意桩机的负荷情况,发现上拔困难或拔不上来时,应暂停拔桩,先振动1min~2min后往下振动0.5米~1米后再往上拔桩,如此反复可将桩拔出,对桩尖打卷及锁口变形的桩,可加大拔桩设备的能力,将相邻的桩一齐拔出,必要时进行水下切割。
第五章施工组织安排一、人员组织按2个工作面组织施工,每个工作面具体如下:现场管理人员:2人技术人员:1人测量人员:2人吊机司机:2个汽车司机:1个装吊工:2人电焊工:4人杂工人员:10人二、设备组织投入围堰施工的主要机械设备表第六章进度计划安排根据总工期目标要求及钻孔桩和下部结构施工进度计划安排,钢板桩围堰拟从2017年10月12日开始施工,至2018年2月28日全部施工完毕,至2018年5月31日完成围堰拆除工作。
