自制家用简易逆变器电路图

通用纯正弦波逆变器制作概述本逆变器的PCB设计成12V、24V、36V、48V这几种输入电压通用。

制作样机是12V输入，输出功率达到1000W功率时，可以连续长时间工作。

该逆变器可应用于光伏等新能源，也可应用于车载供电，作为野外应急电源，还可以作为家用，即停电时使用蓄电池给家用电器供电。

使用方便，并且本逆变器空载小，效率高，节能环保。

设计目标1、PCB板对12V、24V、36V、48V低压直流输入通用；2、制作样机在12V输入时可长时间带载1000W；3、12V输入时最高效率大于90%；4、短路保护灵敏，可长时间短路输出而不损坏机器。

逆变器主要分为设计、制作、调试、总结四部分。

下面一部分一部分的展现。

第一部分设计1.1 前级DC-DC驱动原理图DC-DC驱动芯片使用SG3525，关于该芯片的具体情况就不多介绍了。

其外围电路按照pdf里面的典型应用搭起来就OK。

震荡元件Rt=15k，Ct=222时，震荡频率在21.5KHz左右。

用20KHz左右的频率较好，开关损耗小，整流管的压力也小些，有利于效率的提高。

不过频率低，不利于器件的小型化，高压直流纹波稍大些。

电池欠压保护，过压保护以及过流保护在DC-DC驱动上实现。

用比较器搭成自锁电路，比较器输出作用于SG3525的shut_down引脚即可。

保护电路均是比较器搭建的常规电路。

DC-DC驱动部分使用了准闭环，轻载时，准闭环将高压直流限制在380V左右，一旦负载加重前级立即进入开环模式，以最高效率运行。

并且使用了光耦隔离，前级输入和输出在电气上是隔离开的，这样设计也是为了安全。

如图1.1所示，是DC-DC驱动电路原理图。

图1.1 DC-DC驱动电路原理图1.2 前级DC-DC功率主板原理图DC-DC功率主板采用的是常规推挽电路，8只功率开关管，每只管子有单独的栅极驱动电阻，分别用图腾驱动这8只功率管。

变压器次级高压绕组经整流滤波后得到直流高压。

辅助绕组经整流滤波稳压之后给后级SPWM驱动板以及反馈用的光耦提供电压供电。

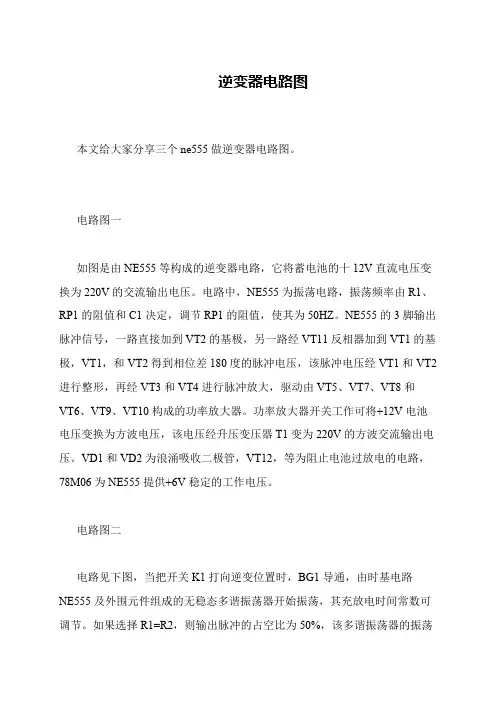

逆变器电路图
 本文给大家分享三个ne555做逆变器电路图。

 电路图一
 如图是由NE555等构成的逆变器电路，它将蓄电池的十12V直流电压变换为220V的交流输出电压。

电路中，NE555为振荡电路，振荡频率由R1、RP1的阻值和C1决定，调节RP1的阻值，使其为50HZ。

NE555的3脚输出脉冲信号，一路直接加到VT2的基极，另一路经VT11反相器加到VT1的基极，VT1，和VT2得到相位差180度的脉冲电压，该脉冲电压经VT1和VT2进行整形，再经VT3和VT4进行脉冲放大，驱动由VT5、VT7、VT8和
VT6、VT9、VT10构成的功率放大器。

功率放大器开关工作可将+12V电池电压变换为方波电压，该电压经升压变压器T1变为220V的方波交流输出电压。

VD1和VD2为浪涌吸收二极管，VT12，等为阻止电池过放电的电路，78M06为NE555提供+6V稳定的工作电压。

 电路图二
 电路见下图，当把开关K1打向逆变位置时，BG1导通，由时基电路
NE555及外围元件组成的无稳态多谐振荡器开始振荡，其充放电时间常数可调节。

如果选择R1=R2，则输出脉冲的占空比为50%，该多谐振荡器的振荡。

简易DC/AC逆变器的制作这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。

其输出功率取决于MOS场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。

下面介绍该逆变器的工作原理及制作过程。

--拓普电子1.电路图2.工作原理这里我们将详细介绍这个逆变器的工作原理。

方波信号发生器（见图3）MOS场效应管电源开关电路。

这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。

MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field EffectTransistor（金属氧化物半导体场效应管）的缩写。

它一般有耗尽型和增强型两种。

本文使用的为增强型MOS场效应管，其内部结构见图5。

它可分为NPN型PNP型。

NPN型通常称为N沟道型，PNP型也叫P沟道型。

由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。

我们知道一般三极管是由输入的电流控制输出的电流。

但对于场效应管，其输出电流是由输入的电压（或称电场）控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。

为解释MOS场效应管的工作原理，我们先了解一下仅含有一个P—N结的二极管的工作过程。

如图6所示，我们知道在二极管加上正向电压（P端接正极，N端接负极）时，二极管导通，其PN结有电流通过。

这是因为在P型半导体端为正电压时，N型半导体内的负电子被吸引而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端运动，从而形成导通电流。

同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时在P型半导体端为负电压，正电子被聚集在P型半导体端，负电子则聚集在N型半导体端，电子不移动，其PN结没有电流通过，二极管截止。

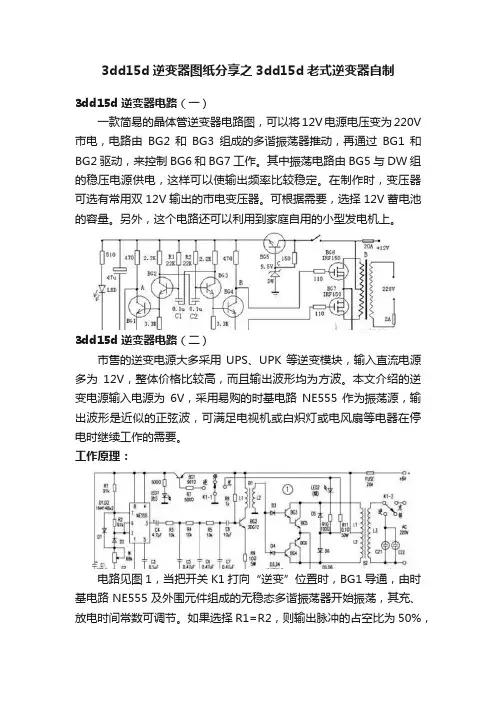

3dd15d逆变器图纸分享之3dd15d老式逆变器自制3dd15d逆变器电路（一）一款简易的晶体管逆变器电路图，可以将12V电源电压变为220V 市电，电路由BG2和BG3组成的多谐振荡器推动，再通过BG1和BG2驱动，来控制BG6和BG7工作。

其中振荡电路由BG5与DW组的稳压电源供电，这样可以使输出频率比较稳定。

在制作时，变压器可选有常用双12V输出的市电变压器。

可根据需要，选择12V蓄电池的容量。

另外，这个电路还可以利用到家庭自用的小型发电机上。

3dd15d逆变器电路（二）市售的逆变电源大多采用UPS、UPK等逆变模块，输入直流电源多为12V，整体价格比较高，而且输出波形均为方波。

本文介绍的逆变电源输入电源为6V，采用易购的时基电路NE555作为振荡源，输出波形是近似的正弦波，可满足电视机或白炽灯或电风扇等电器在停电时继续工作的需要。

工作原理：电路见图1，当把开关K1打向“逆变”位置时，BG1导通，由时基电路NE555及外围元件组成的无稳态多谐振荡器开始振荡，其充、放电时间常数可调节。

如果选择R1=R2，则输出脉冲的占空比为50%，该多谐振荡器的振荡频率f=1.443/（R1+R2+2W）C2，图中的元件数值可使振荡频率调在50Hz，振荡脉冲由役脚输出，波形为方波，该方波经C4耦合，R3、C5积分变为三角波，这个三角波又经R4、C6，第二次积分和R5、C7第三次积分，变为近似的正弦波，通过C8耦合到BG2，由BG2放大后在B1的L2线圈上输出。

当L2上端电压为正时，D4截止，D3导通，使BG4？BG6截止，BG3、BG5导通，电流由电瓶正极→B2的L1→BG5→电瓶负极;当L2上端电压为负时，D3截止，D4导通，使BG3、BG5截止，BG4、BG6导通，电流由电瓶正极→B2的L2→BG6→电瓶负极。

BG5、BG6交替导通。

截止，经变压器B2合成正负对称的正弦波，并由L3升压送至逆变输出插座CZ1、CZ2，供用电器使用，同时LED1（红色）亮，指示逆变状态。

自制简易逆变器电路图家用逆变电路，电路简洁、成本低、易维护、效率高，稍有动手能力的人都能制作。

它虽然不具备市售优质家用逆变器高档复杂的开关电源集成线路，场效应功率放大，但功效并不逊色。

此机为准正弦波输出，空载电流小于450mA，负载能力300W以上，效率达85%以上。

笔者使用一年多，没见出现过任何问题，电路如附图所示。

工作原理：接通12V电源后，由V1，V2、R1-R4、C1、C2构成的多谐振荡器得电起振，V1、V2的集电极轮流输出接近50Hz的正极性方波.经过C3和R5、C4和R6组成的积分电路积分整形为准正弦波，再经V3、V4倒相放大后分别激励V5、V6，使末级功率管V7、V8轮流导通和截止，它们的集电极电流流经变压器初级绕组L1、L2在变压器的高压侧感应出约50Hz的准正弦波高压输出。

1、元件选择：本机的大多数元件都能从废旧电路板中拆下来。

V5、V6用D880或C2073。

V7、V8分别用三只3DD207并联而成，其参数为200V/5A/50W，也可用3DDl5D替代。

可调电阻RP可从旧彩电尾板上拆用。

其余电阻电容无特殊要求。

线圈Ll、L2为中1.62mm的漆包线，各绕50匝。

L3、L4、L5都用Φ0.53mm的漆包线，匝数分别为12、12，945。

功率管配上尽可能大的散热片就行了，本机配的是宽150cm的散热片。

变压器铁芯选用有效横截面积20cm2以上的，可以用足够大的废旧电瓶充电器的铁芯或功放机上的环形电源变压器铁芯，笔者选用的是环形变压器铁芯。

2、作与调试：将功率管全部装上散热片后，将其余元件全部用搭棚焊的方法焊接在功率管上，无需制作电路板。

由于V1，V2及组成振荡电路的元件会因特性差异而造成V1、V2集电极输出的振荡信号幅值不一致，造成空耗过大，所以用可调电阻RP来调振荡电路的平衡。

由VD、R7组成的稳压电路是保证振荡电路稳定工作的必备件，可解决由于电瓶电压下降而引起振荡电路失衡问题。

DIY：牛人教你自制小型逆变器逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ正弦或方波）。

应急电源，一般是把直流电瓶逆变成220V交流的。

通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。

至于我在这里教大家做的逆变器，和一般的逆变器不一样，这个逆变器是高频逆变器，一般用于驱动几百瓦的灯泡，能够轻易满足户外照明的用途。

逆变器想要大功率就要用IGBT，我这里主要讲的是用场效应管做逆变器。

嗯，为什么不用三极管，而用场效应管呢？原因就是：（1）场效应管是电压控制器件，它通过VGS来控制ID；（2）场效应管的输入端电流极小，因此它的输入电阻很大。

（3）它是利用多数载流子导电，因此它的温度稳定性较好；（4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；（5）场效应管的抗辐射能力强；（6）由于不存在杂乱运动的少子扩散引起的散粒噪声，所以噪声低。

而且今天教大家做的逆变器，不能用三极管做，只能用场效应管或IGBT。

这个逆变电路就是大家熟悉的ZVS（软开关电路）如下图。

这个电路特别在高效率，深受电子爱好者的称赞，原因是场效应管发热很少，几乎不发热。

原因就是软开关，至于ZVS就不多说了。

准备以下零件：10K 1/4W 电阻 X2470欧 3W电阻 X21N4007二极管 X212V稳压管 X21200V 0.3μ电磁炉电容 X2磁环（电脑电源上有得拆） X11MM漆包线 1米1.2M漆包线数米接线端子2P（脚距5mm） 3个接线端子3P（脚距5mm） 2个零件如下图。

然后发给布线图，免得一些人迷惘不懂怎么布线。

发个布线图和布线软件：diylayout.rar（点我去下载）然后开始制作，先焊接好接线端子。

焊接很渣渣~没办法，洞洞板是最便宜的，焊锡也是最便宜的~然后焊接10K电阻。

然后把12V稳压管焊接上去，我的稳压管于普通的不一样，我感觉这个好。

6V逆变为220V逆变电源电路图一、原理介绍： V，变压器T的N1、N2绕组和C构成变压器耦合LC振荡电路。

电位器RP和电阻R为振荡管提供偏置电流。

二、元器件选择V选用3DD59A，R用1/4W的普通电阻，C选用0.22μF/50V，变压器需自制，N1、N2绕组用?0.9mm的漆包线，N3绕组用?0.67mm的漆包线，绕组框架1mm厚的硬纸板制作，磁芯最好用铁氧体U型或环型，如没有，就用普通E型或F型硅钢片代替，直流电流G用6V蓄电池。

三、安装要求只要元器件，安装无误，调试，通电后调节RP可以控制电路的输出功率。

若电路不起振，是反馈绕组极性问题，用极性判别法进行判别或将绕组N1或N2反接后再试，图中有“·”标志的为同名端。

当电网停电时，本电路输出频率为50Hz，电压为220V±5%的交流电，对用电设备保证临时供电。

24V转600V逆变器电路图本逆变器电源体积小，输出功率大，有300W左右的输出功率，本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。

本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。

你的权利请与我们联系更正。

》在偏远家村，会经常有停电现象，有些大学到时候也会关灯，不过这没关第有了它，你就可以。

<<版权声明：本文由容源电子网（www_dziuu_com）整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。

》这是一款非常制作的逆变器，可以将１２Ｖ电源电压变为２２０Ｖ市电，电路由ＢＧ２和ＢＧ３组成的多谐振荡器推动，再通过ＢＧ１和ＢＧ２驱动，来控制ＢＧ６和ＢＧ７工作。

<<版权声明：本文由容源电子网（www_dziuu_com）整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。

》其中振荡电路由ＢＧ５与ＤＷ组的稳压电源供电，这样可以使输出频率比较稳定。

<<版权声明：本文由容源电子网（www_dziuu_com）整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。

最简单的逆变器电路直流升压就是将电池提供的较低的直流电压，提升到需要的电压值，其基本的工作过程都是：高频振荡产生低压脉冲——脉冲变压器升压到预定电压值——脉冲整流获得高压直流电，因此直流升压电路属于DC/DC电路的一种类型。

在使用电池供电的便携设备中，都是通过直流升压电路获得电路中所需要的高电压，这些设备包括：手机、传呼机等无线通讯设备、照相机中的闪光灯、便携式视频显示装置、电蚊拍等电击设备等等。

一、几种简单的直流升压电路以下是几种简单的直流升压电路，主要优点：电路简单、低成本；缺点：转换效率较低、电池电压利用率低、输出功率小。

这些电路比较适合用在万用电表中，替代高压叠层电池。

二、24V供电ＣＲＴ高压电源一些照相机ＣＲＴ使用１１．４ｃｍ（４．５英寸）纯平面ＣＲＴ作为显示部件，其高压部件的阳极电压为＋２０ｋＶ，聚焦极电压为＋３．２ｋＶ，加速极电压为＋１０００Ｖ，高压部件供电为直流２４Ｖ。

以下电路是为替换维修这些显示器的高压部件而设计（电路选自网络文章，原作者不详）。

该电路的设计也可为其他升压电路设计提供参考。

基本原理：ＮＥ５５５构成脉冲发生器，调节电位器ＶＲ２可使之产生频率为２０ｋＨｚ左右的脉冲，电位器ＶＲ１调脉宽。

ＴＲ１为推动级，脉冲变压器Ｔ１采用反极性激励，即ＴＲ１导通时ＴＲ２截止，ＴＲ１截止时ＴＲ２导通，Ｄ３、Ｃ９、ＶＲ３、Ｒ７及Ｄ４、Ｒ６、ＴＲ３组成高压保护电路。

ＶＲ２用于调频率，调节ＶＲ２可调整高压大小。

ＶＲ２选用精密可调电阻。

Ｔ２可选用彩电行输出变压器变通使用。

笔者选用的是东洋ＳＥ－１４３８Ｇ系列３５ｃｍ（１４英寸）彩电的行输出变压器，采用此变压器阳极电压可达２０ｋＶ，再适当选取Ｒ８的阻值使加速极电压为＋１０００Ｖ、Ｒ９的阻值使聚焦极电压为＋３．２ｋＶ即可。

整个部件采用铝盒封装，铝壳接地，这样可减少对电路干扰。

5V升12V的电路图(IC:MC34063)5v升12v的ic有AIC1630A,LM2585-ADJ,MC34063,TCC1301,M AX232the boost converter,或者叫step-up converter，是一种开关直流升压电路，它可以是输出电压比输入电压高。

自制家用简易逆变器电路图市售的逆变电源大多采用UPS､UPK等逆变模块,输入直流电源多为12V,整体价格比较高,而且输出波形均为方波｡本文介绍的逆变电源输入电源为6V,采用易购的时基电路NE555作为振荡源,输出波形是近似的正弦波,可满足电视机或白炽灯或电风扇等电器在停电时继续工作的需要自制家用简易逆变器电路图市售的逆变电源大多采用UPS UPK等逆变模块,输入直流电源多为12V,整体价格比较高,而且输出波形均为方波本文介绍的逆变电源输入电源为6V,采用易购的时基电路NE555作为振荡源,输出波形是近似的正弦波,可满足电视机或白炽灯或电风扇等电器在停电时继续工作的需要工作原理电路见图1 当把开关K1打向“逆变”位置时,BG1导通,由时基电路NE555及外围元件组成的无稳态多谐振荡器开始振荡,其充放电时间常数可调节如果选择R1=R2,则输出脉冲的占空比为50%,该多谐振荡器的振荡频率f=1.443/(R1+R2+2W)C2,图中的元件数值可使振荡频率调在50Hz,振荡脉冲由役脚输出,波形为方波,该方波经C4耦合,R3 C5积分变为三角波,这个三角波又经R4 C6,第二次积分和R5 C7第三次积分,变为近似的正弦波,通过C8耦合到BG2,由BG2放大后在B1的L2线圈上输出当L2上端电压为正时,D4截止,D3导通,使BG4 BG6截止,BG3 BG5导通,电流由电瓶正极→B2的L1→BG5→电瓶负极;当L2上端电压为负时,D3截止,D4导通,使BG3 BG5截止,BG4 BG6导通,电流由电瓶正极→B2的L2→BG6→电瓶负极BG5 BG6交替导通截止,经变压器B2合成正负对称的正弦波,并由L3升压送至逆变输出插座CZ1 CZ2,供用电器使用,同时LED1(红色)亮,指示逆变状态当开关打向“充电”位置时,市电经变压器B2降压D5 D6全波整流 R11限流后对电瓶充电,同时LED2(绿色)亮,指示充电状态元件选择和制作本电路中元器件均为易购的常用元器件,按图中所示数值选用即可B1用收音机输出变压器,应选用铁心大,线径粗的那一类,把原来接喇叭的这一组线圈接在L2位置,BG3 BG4分别用两只9013和9012并联组成,如图2和图3所示BG5 BG6均由四只3DD15并联组成,如图4所示BG5 BG6的散热器面积不应小于600cm2,B2逆变变压器可选用成品整机用印刷线路板可自行设计制作电瓶选用容量大于150Ah的电瓶本逆变器的调试只需调W,使逆变电压频率为50Hz即可。

逆变器电路图及原理讲解逆变器是一种把直流电能(电池、蓄电瓶)转变成交流电(一般为220伏50HZ正弦波或方波)的装置。

我们常见的应急电源，一般是把直流电瓶逆变成220V交流的。

简单来讲，逆变器就是一种将直流电转化为交流电的装置。

不管是在偏远家村，或是野外需要或是停电应急，逆变器都是一个非常不错的选择。

比较常见的是机房会用到的UPS电源，在突然停电时，UPS可将蓄电池里的直流电逆变为交流供计算机使用，从而防止因突然断电而导致的数据丢失问题。

本文将介绍两种比较简单的逆变器电路图。

并附以简单的逆变器电路图说明，有兴趣的朋友可以研究下，自已动手做一个逆变器也确实是一件非常有成就感的事。

以一就是一张较常见的逆变器电路图。

以上是一款较为容易制作的逆变器电路图，可以将12V直流电源电压逆变为220V市电电压，电路由BG2和BG3组成的多谐振荡器推动，再通过BG1和BG4驱动，来控制BG6和BG7工作。

其中振荡电路由BG5与DW组的稳压电源供电，这样可以使输出频率比较稳定。

在制作时，变压器可选有常用双12V输出的市电变压器。

可根据需要，选择适当的12V蓄电池容量。

以下是一款高效率的正弦波逆变器电器图，该电路用12V电池供电。

先用一片倍压模块倍压为运放供电。

可选取ICL7660或MAX1044。

运放1产生50Hz正弦波作为基准信号。

运放2作为反相器。

运放3和运放4作为迟滞比较器。

其实运放3和开关管1构成的是比例开关电源。

运放4和开关管2也同样。

它的开关频率不稳定。

在运放1输出信号为正相时，运放3和开关管工作。

这时运放2输出的是负相。

这时运放4的正输入端的电位(恒为0)总比负输入端的电位高，所以运放4输出恒为1，开关管关闭。

在运放1输出为负相时，则相反。

这就实现了两开关管交替工作。

当基准信号比检测信号，也即是运放3或4的负输入端的信号比正输入端的信号高一微小值时，比较器输出0，开关管开，随之检测信号迅速提高，当检测信号比基准信号高一微小值时，比较器输出1，开关管关。

逆变器制作全过程（新手必看）该机具有以下特点：1.SPWM的驱动核心采用了单片机SPWM芯片，TDS2285，所以，SPWM驱动部分相对纯硬件来讲，比较简单，制作完成后要调试的东西很少，所以，比较容易成功。

2.所有的PCB全部采用了单面板，便于大家制作，因为，很多爱好者都会自已做单面的PCB，有的用感光法，有点用热转印法，等等，这样，就不用麻烦PCB厂家了，自已在家里就可以做出来，当然，主要的目的是省钱，现在的PCB厂家太牛了，有点若不起（我是万不得已才去找PCB厂家的）。

3.该机所有的元件及材料都可以在淘宝网上买到，有了网购真的很方便，快递送到家，你要什么有什么。

如果PCB没有做错，如果元器件没有问题，如果你对逆变器有一定的基础，我保证你制作成功，当然，里面有很多东西要自已动手做的，可以尽享自已动手的乐趣。

4.功率只有600W，一般说来，功率小点容易成功，既可以做实验也有一定的实用性。

下面是样机的照片和工作波形：一、电路原理：该逆变器分为四大部分，每一部分做一块PCB板。

分别是“功率主板”；“SPWM驱动板”；“DC-DC驱动板”；“保护板”。

1.功率主板：功率主板包括了DC-DC推挽升压和H桥逆变两大部分。

该机的BT电压为12V，满功率时，前级工作电流可以达到55A以上，DC-DC升压部分用了一对190N08，这种247封装的牛管，只要散热做到位，一对就可以输出600W，也可以用IRFP2907Z，输出能力差不多，价格也差不多。

主变压器用了EE55的磁芯，其实，就600W而言，用EE42也足够了，我是为了绕制方便，加上EE55是现存有的，就用了EE55。

关于主变压器的绕制，下面再详细介绍。

前级推挽部分的供电采用对称平衡方式，这样做有二个好处，一是可以保证大电流时的二个功率管工作状态的对称性，保证不会出现单边发热现象；二是可以减少PCB反面堆锡层的电流密度，当然，也可以大大减小因为电流不平衡引起的干扰。

迷你逆变器教程教程按制作顺序排并附上照片，很简单的。

一看就明白。

虽然它只是一个电子玩具。

但重要的是动手制作过它的人能从制作中获得一种快乐和成功的成就感。

能更好的培养出电子制作的动手能力和对制作的浓厚兴趣。

1.话不多说了，先上电路图。

电路图555芯片上的4脚连7脚的电阻可以在5.1k到10k之间选择，三极管我用了TIP31C三极管，因为我试了几种三极管感觉这种是最好的，像1300*系列的三极管很容易发热，TIP31C三极管供电不怎么热，但是一旦电压超过5v还是会发热的，所以5v以上供电需要散热片。

2.首先是变压器的制作，变压器我是用磁罐制作的，型号是GU22的，也就是22mm的磁罐，用那种电木变压器骨架也可以，磁环也行。

绕变压器当然不能少了漆包线，只要线绕可以开就行，这里初级我用0.21mm的漆包线绕的，次级是0.13mm的漆包线。

先绕初级20匝然后是次级线圈，这个就要麻烦些了需要800—1000匝，我自己做了个简易的绕线器，很快的就把线圈绕完了完成了装上磁芯。

3.先在面包板上测试好这样3v供电给氖泡氖泡有点发热，应该是电压太高导致的4.然后就是焊接起来，电路简单只要认真点应该还是没有什么困难的。

下面的是电路板反面的照片。

高压部分用热熔胶封起来，防止触电，虽然不会电死人，但是被点一下的滋味一定不好受。

串联3个氖泡，氖泡发热弱了些，但是还是有些热，然后测测输出电压。

3v供电输出电压有456v，如果接电容倍压的话电压还能提高。

要是把三极管换成低压大电流TO-220封装的场效应管，就完全不怕会在发热。

最后再上张成品图。

12V至220V逆变器电路时间：2021.03.01 创作：欧阳语发布: 2011-8-19 | 作者: —— | 来源:luliangchao| 查看:3335次 | 用户关注：下面是 [12V至220V逆变器电路]的电路图电路图PCB板：材料BOM表：R1 = 18k? R2 = 3k3 R3 = 1k R4,R5 = 1k?5 R6 = VDR S10K250 (or S07K250) P1 = 100 k potentiometer C1 = 330nF C2 = 1000 µF 25V T1,T2 = MJ3001 IC1 = 555 IC2 = 4013 LA1 = neon light 230 V F1 = fuse, 5A TR1 = mains transformer, 2x9V 40VA (see text) 4 solder pins(责任编辑：电路图)下面是[12V至220V逆变器电路]的电路图电路图PCB板：材料BOM表：R1 = 18k?R2 = 3k3R3 = 1kR4,R5 = 1k?5R6 = VDR S10K250 (or S07K250) P1 = 100 k potentiometerC1 = 330nFC2 = 1000 µF 25VT1,T2 = MJ3001IC1 = 555IC2 = 4013LA1 = neon light 230 VF1 = fuse, 5ATR1 = mains transformer, 2x9V 40VA (see text)4 solder pins下面是 [烙铁逆变电路]的电路图元件BOM表：P1-P2 = 47K R1-R2 = 1K R3-R4 = 270R R5-R6 = 100R/1W R7-R8 = 22R/5W C1-C2 = 0.47uF Q1-Q2 = BC547 Q3-Q4 = BC558 Q5-Q6 = BD140 Q7-Q8 =2N3055 SW1 = On-Off Switch T1 = 230V AC Primary 12-0-12V 4.5A Secondary Transformer B1 = 12V7Ah(责任编辑：电路图)下面是[烙铁逆变电路]的电路图元件BOM表：P1-P2 = 47KR1-R2 = 1KR3-R4 = 270RR5-R6 = 100R/1WR7-R8 = 22R/5WC1-C2 = 0.47uFQ1-Q2 = BC547Q3-Q4 = BC558Q5-Q6 = BD140Q7-Q8 = 2N3055SW1 = On-Off SwitchT1 = 230V AC Primary 12-0-12V4.5A Secondary TransformerB1 = 12V 7Ah100W逆变器电路发布: 2011-8-19 | 作者: —— | 来源:dengzhiyu| 查看: 566次 | 用户关注：下面是 [100W逆变器电路]的电路图元件BOM 表：P1 = 250K R1 = 4.7K R2 = 4.7K R3 = 0.1R-5W R4 = 0.1R-5W R5 = 0.1R-5W R6 = 0.1R-5W C1 = 0.022uF C2 = 220uF-25V D1 = BY127 D2 = 9.1V Zener Q1 = TIP122 Q2 = TIP122 Q3 = 2N3055 Q4 = 2N3055 Q5 = 2N3055 Q6 = 2N3055 F1 = 10A Fuse IC1 = CD4047 T1 = 12-0-12V Transformr Connected in Reverse(责任编辑：电路图)下面是[100W逆变器电路]的电路图元件BOM表：P1 = 250KR1 = 4.7KR2 = 4.7KR3 = 0.1R-5WR4 = 0.1R-5WR5 = 0.1R-5WR6 = 0.1R-5WC1 = 0.022uFC2 = 220uF-25VD1 = BY127D2 = 9.1V ZenerQ1 = TIP122Q2 = TIP122Q3 = 2N3055Q4 = 2N3055Q5 = 2N3055Q6 = 2N3055F1 = 10A FuseIC1 = CD4047T1 = 12-0-12V下面是[低成本的500W/12V至220V逆变器电路]的电路图本电路将12V直流转换到220V交流。

DC/AC逆变器的制作这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。

其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。

下面介绍该逆变器的工作原理及制作过程。

电路图工作原理这里我们将详细介绍这个逆变器的工作原理。

• 方波信号发生器（见图3）图3这里采用六反相器CD4069构成方波信号发生器。

电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。

电路的振荡是通过电容C1充放电完成的。

其振荡频率为f=1/2.2RC。

图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。

由于元件的误差，实际值会略有差异。

其它多余的反相器，输入端接地避免影响其它电路。

• 场效应管驱动电路。

图4由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。

如图4所示。

• MOS场效应管电源开关电路。

下面简述一下用C-MOS场效应管（增强型MOS 场效应管）组成的应用电路的工作过程（见图9）。

电路将一个增强型P沟道MOS场效应管和一个增强型N沟道MOS场效应管组合在一起使用。

当输入端为低电平时，P沟道MOS场效应管导通，输出端与电源正极接通。

当输入端为高电平时，N 沟道MOS场效应管导通，输出端与电源地接通。

在该电路中，P沟道MOS场效应管和N沟道MOS 场效应管总是在相反的状态下工作，其相位输入端和输出端相反。

通过这种工作方式我们可以获得较大的电流输出。

同时由于漏电流的影响，使得栅压在还没有到0V，通常在栅极电压小于1到2V时，MOS场效应管既被关断。

不同场效应管其关断电压略有不同。

这个机器，BT是12V,也可以是24V，12V时我的目标是800W，力争1000W，整体结构是学习了钟工的3000W机器，也是下面一个大散热板，上面是一块和散热板一样大小的功率主板，长228MM，宽140MM。

升压部分的4个功率管，H桥的4个功率管及4个TO220封装的快速二极管直接拧在散热板；DC-DC升压电路的驱动板和SPWM的驱动板直插在功率主板上。

因为电流较大，所以用了三对6平方的软线直接焊在功率板上：吸取了以前的教训：以前因为PCB设计得不好，打了很多样，花了很多冤枉钱，常常是PCB打样回来了，装了一片就发现了问题，其它的板子就这样废弃了。

所以这次画PCB时，我充分考虑到板子的灵活性，尽可能一板多用，这样可以省下不少钱，哈哈。

如上图：在板子上预留了一个储能电感的位置，一般情况用准开环，不装储能电感，就直接搭通，如果要用闭环稳压，就可以在这个位置装一个EC35的电感。

上图红色的东西，是一个0.6W的取样变压器，如果用差分取样，这个位置可以装二个200K的降压电阻，取样变压器的左边，一个小变压器样子的是预留的电流互感器的位置，这次因为不用电流反馈，所以没有装互感器，PCB下面直接搭通。

上面是SPWM驱动板的接口，4个圆孔下面是装H桥的4个大功率管，那个白色的东西是0.1R电流取样电阻。

二个直径40的铁硅铝磁绕的滤波电感，是用1.18的线每个绕90圈，电感量约1MH，磁环初始导磁率为90。

上图是DC-DC升压电路的驱动板，用的是KA3525。

这次共装了二板这样的板，一块频率是27K，用于普通变压器驱动，还有一块是16K，想试试非晶磁环做变压器效果。

这是SPWM驱动板的PCB，本方案用的是张工提供的单片机SPWM芯片TDS2285，输出部分还是用250光藕进行驱动，因为这样比较可靠。

也是为了可靠起见，这次二个上管没有用自举供电，而是老老实实地用了三组隔离电源对光藕进行供电。

因为上面的小变压器在打样，还没有回来，所以这块板子还没有装好。

电源高手制作1500W逆变器(附带主板原理图+PCB)这是一款12V/1500W机器的全套资料，断断续续做了有一个月了，直到今天才全部完成，现在我已经离职在家里了，在家里做了全部的测试，可惜我家里的空调现在拆了，不然搞个空调试验了，如果有兄弟做了这个，一定要带个空调测试下，并将结果告诉我哦。

备注:请大家注意一个问题：主板原理图风扇控制位置：C39和TIP22，那个地方是个错误的，C39的正极要接在+BAT上，而不是接在TIP122的集电极上，特别注意了。

这个地方是我画原理图走神搞错的，幸好问题不大。

有个网友问过我这个问题，才发现，非常感谢他了。

这个机器是我花了很多时间画图，因为这是一个单面PCB，直插元件，为何要搞成这样呢，因为现在大家弄贴片的，很不好弄到那么多规格的元件，因为一盘0805电阻就是5K，买一盘几乎很难用完，所以我弄了直插元件，这种对于一些自制的哥们就很合适了，随便在哪个板子上就能扒来元件装上去用了。

而且单面的PCB，对于很多人都能自行用热转印自己做好PCB。

废话不说，直接上图，先发图片，然后我在这一楼的最下面公布这些全部资料，包括Schematic和PCB。

关键的器件，如变压器会慢慢更新方式第一手资料，并且会放上带载试验，输出波形图表，短路测试等等。

顺便说一声，这个机器输出部分随便短路，随便碰，不会烧任何东西，而且短路保护的电路，是目前为止最简单，最可靠，网上至今没有公开的，是我辛苦试验出来的参数，我并不保证这些电路脱离了这个电路图整体本身之后，在别的地方应用能得出正确的结果。

1500W逆变器高清电路图下载:/soft/49/power/2012/20120607275647.html这是主板的正面图，可以从上看到其实元件很少很少，这次主板由于采用的是单面PCB，对布线来说有许多挑战，我就花了几天时间布线，但是到调试的时候，还是有几个问题没有弄好，稍后我拍出底板的照片，就可以看到，其中就是地线的问题影响。
