《建筑制图》期末考试复习题及参考答案

《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有 5 种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。

12、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有：叠加式、切割式、混合式。

14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

15、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

16、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

(A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。

A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字，不可避免时。

应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于（ C ）A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。

大一建筑制图期末复习题库一、选择题（每题2分，共20分）1. 建筑制图中，比例尺的正确使用是为了：A. 使图纸更美观B. 便于阅读和理解C. 节省纸张D. 增加图纸的复杂性2. 以下哪个不是建筑制图的基本要素？A. 尺寸B. 比例C. 符号D. 颜色3. 在建筑制图中，平面图通常表示建筑物的：A. 立面B. 剖面C. 顶视图D. 侧视图4. 建筑制图中的“剖面图”是用来展示建筑物的：A. 外观B. 内部结构C. 屋顶D. 基础5. 在建筑制图中，以下哪个符号通常用来表示门？A. ∟C. ∆D. ∞6. 建筑制图中的“细部图”主要用于展示：A. 建筑物的总体布局B. 建筑物的局部细节C. 建筑物的施工过程D. 建筑物的装饰风格7. 在建筑制图中，尺寸标注的目的是为了：A. 增加图纸的美观性B. 确定建筑物的具体尺寸C. 展示设计师的创意D. 使图纸看起来更复杂8. 以下哪个不是建筑制图中的常用线型？A. 实线B. 虚线C. 点划线D. 波浪线9. 建筑制图中的“轴测图”主要用于：A. 展示建筑物的平面布局B. 展示建筑物的立体效果C. 展示建筑物的剖面D. 展示建筑物的施工细节10. 在建筑制图中，下列哪个符号通常用来表示窗户？A. ○B. □D. ◊二、填空题（每空1分，共10分）11. 建筑制图中的“________”是指图纸上某一点到图纸边缘的距离。

12. 建筑制图中，建筑物的“________”是指建筑物的长、宽、高等尺寸。

13. 建筑制图中的“________”是指图纸上表示建筑物内部结构和构造的图。

14. 建筑制图中的“________”是指图纸上表示建筑物的立体形状和内部空间关系的图。

15. 在建筑制图中，建筑物的“________”是指建筑物的外部轮廓和外观特征。

三、简答题（每题5分，共20分）16. 简述建筑制图中平面图的作用和重要性。

17. 解释建筑制图中剖面图和立面图的区别。

《建筑制图》期末考试试卷C答案
一、填空题
1、粗线0.7
2、线段
3、文字
4、平行垂直
5、长对正高平齐宽相等
6、中心投影法平行投影法
7、120度取1
8、平行，与三个坐标轴平行的，轴的方向，与坐标轴不平行的
9、半径法、直径法10、物体上线段的投影长度与其实际长之比
二、简答题
1、标注弧长时，尺寸线用与该圆弧同心的圆弧线表示，尺寸界限应垂直于该圆弧的弦，岂止符号应以箭头表示，弧长数字的上方应加注圆弧符号。

标注弦长时尺寸线应以平行于该弦的直线表示，尺寸界线应垂直于该弦，起止符号应以中粗短线表示。

2、按规定V面保持不动，H面绕OX轴向下翻转90度，W面绕OZ轴向右翻转90度，他们就和V面在同一平面上了。

3、直线平行于投影面，其正投影反映实长；直线垂直于投影面，其正投影积聚成一点；直线倾斜于投影面，其正投影仍是直线，但长度比实长短。

三、绘图题
1、
2、
3、。

《建筑制图》复习题一、单项选择题(共30分，每题2分。

注：下列各题备选项中，只有一项是正确的，请将所选答案序列号填入题目的括号内)：1.（D）GB规定，建筑工程图上标高及总平面图的尺寸单位是______。

A.米；B.分米；C.厘米；D.毫米2.（D）GB规定，建筑工程图的A2幅面的图纸大小是______。

A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm3.（A）GB规定，建筑工程图的A3幅面的图纸大小是______。

A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm4.（B）GB规定，建筑工程图的A4幅面的图纸大小是______。

A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm5.（C）平行投影法按照投影线与投影面的关系可分为______。

A.中心投影法、正投影法；B.中心投影法、斜投影法C.正投影法、斜投影法；D.中心投影法、平行投影法6.（B）同一个物体的三个投影图之间具有的“三等”关系是______。

A.长对正、高平齐；B.长对正、高平齐、宽相等C.高平齐、宽相等；D.长对正、高相等、宽平齐7.（C）平面平行于投影面时，其投影是______。

A.直线；B.缩小的平面；C.反映实形的平面；D.积聚成一条斜线8.（B）在薄板板面标注板厚尺寸时，应在尺寸数字前加注符号______。

A.Δ；B.t；C.σ；D.β9.（D）长方体组合体投影图中线的含义是______。

A.棱角的投影；B.棱线的投影；C.面的积聚；D.棱线的投影及面的积聚10.（C）图样中_____________之比，称为比例。

第1套客观题基础知识选择题（共10题，共20分）1. 投影面展开之后，V，W两个投影上下对齐，这种关系称为（）A 长对正B 高平齐C 高平正D 宽相等参考答案：B；考生答案：B；试题分数：2；考生得分：22. 在制图中，把承受影子的面称为（）A 投影中心B 投影线C 投影面D 投影法参考答案：C；考生答案：C；试题分数：2；考生得分：23. 图样及说明中的汉字宜采用（）A 长仿宋体B 黑体C 隶书D 楷体参考答案：A；考生答案：A；试题分数：2；考生得分：24. 在H面上得到的正投影图叫（）A 水平投影图B 正面投影图C 侧面投影图D 底面投影图参考答案：A；考生答案：A；试题分数：2；考生得分：25. 由一点放射的投射线所产生的投影称为（）A 中心投影B 水平投影C 垂直投影D 正投影参考答案：A；考生答案：B；试题分数：2；考生得分：06. 正三棱柱放置位置为上下三角形底面为水平面，则其W面投影轮廓形状为（）A 矩形B 三角形C 直线D 不能确定参考答案：A；考生答案：B；试题分数：2；考生得分：07. 如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交参考答案：B；考生答案：B；试题分数：2；考生得分：28.投影法中规定，空间点在V面的投影选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：C；考生答案：A；试题分数：2；考生得分：09. 在平面图形中确定尺寸位置的点、直线称为（）A 尺寸基准B 尺寸定型C 尺寸定位D 尺寸标注参考答案：A；考生答案：A；试题分数：2；考生得分：210.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性参考答案：C；考生答案：C；试题分数：2；考生得分：2读图选择题（共20题，共80分）1.在图1中，点A在点B的（）A 左下前方B 左上后方C 正下前方D 正左后方参考答案：A；考生答案：B；试题分数：4；考生得分：02.图9给出了物体的轴侧图，则物体水平面投影图正确的一项是（）ABCD参考答案：A；考生答案：A；试题分数：4；考生得分：43.在图5中的正平线为（）A BCB BEC CD。

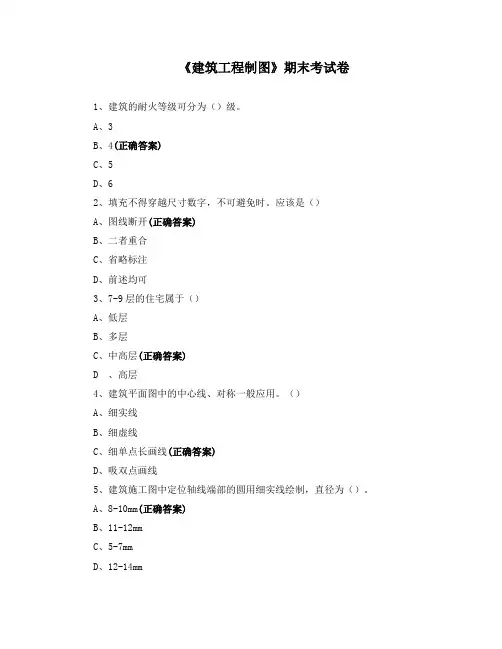

《建筑工程制图》期末考试卷1、建筑的耐火等级可分为（）级。

A、3B、4(正确答案)C、5D、62、填充不得穿越尺寸数字，不可避免时。

应该是（）A、图线断开(正确答案)B、二者重合C、省略标注D、前述均可3、7-9层的住宅属于（）A、低层B、多层C、中高层(正确答案)D 、高层4、建筑平面图中的中心线、对称一般应用。

（）A、细实线B、细虚线C、细单点长画线(正确答案)D、吸双点画线5、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（）。

A、8-10mm(正确答案)B、11-12mmC、5-7mmD、12-14mm6、建筑施工图中索引符号的圆的直径为（）。

A、8mmB、10mm(正确答案)C、12mmD、14mm7、建筑施工图上一般注明的标高是（）。

A、绝对标高B、相对标高(正确答案)C、绝对标高和相对标高D、要看图纸上的说明8、建筑物结构承重可分为（）。

A、墙承重式、框架结构B、墙承重式C、半框架结构，框架结构D、墙承重式、框架结构、空间结构、半框架结构(正确答案)9、有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是（）.A、5mB、50m(正确答案)C、500mD、5000m10、建筑工程图中尺寸单位，总平面图和标高单位用（）为单位。

A、mmB、cmC、m(正确答案)D、km11、下列叙述中不正确的是（）A、3%表示长度为100，高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米(正确答案)D、总平面图的所有尺寸单位均为米，标注至小数点后二位12、钢筋工程施工中要看懂（）。

A、总平面图B、土建施工图C、结构施工图(正确答案)D、土建施工图与结构施工图13、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过（）反映出来。

A、基础平面图B、基础剖面图(正确答案)C、基础详图D、总平面图14、房屋结构中框架代号为.（）A、KJ(正确答案)B、GJC、CJD、ZJ15、结构施工土中的圈梁表示（）.A、GLB、QL(正确答案)C、JLD、KL16、结构施工图中的楼梯梁的代号为。

第 1 页 共 11 页……………………………装订线………………………………20 13 -- 20 14 学年 第 二 学期《建筑制图》 课程试卷适用专业： 建筑工程管理 试卷类别： A 卷 考试时间： 120 分钟 考试形式： 闭卷 班级 姓名 学号一 、填空题（每空1分，共16分）1、国标规定，定位轴线用 线表示。

2、图样上的尺寸标注包括尺寸线、 、 、 。

3、在建筑平面图中，横向定位轴线应用 从 至 依次编写；竖向定位轴线应用 从 至 顺序编写。

4、建筑图样（平、立、剖面）中所标注的尺寸则以 为单位；标高都以 为单位。

5、在某一张建施图中，有索引符号 ，则该详图所在图纸编号为 。

6、钢筋混凝土构件中的钢筋按其作用可分为受力筋、 、 、 。

二、选择题（每题1分，共10分）题号 一 二 三 四 五 六 七 八 九 十 总分 得分命题教师：_____________教研室主任审核：_____________院长（主任）审批：_____________印数：_______ ─────────────────────────────────────────────────────── ……………………………装订线………………………………第 2 页 共 11 页 学号1、A0号幅面的图纸其尺寸为( )mmA 、1189×841B 、1000×800C 、841×594D 、594×420 2、直线AB 的V 面投影反映实长，该直线为( )。

A 、水平线B 、正平线C 、侧平线D 、侧垂线 3、正面投影与侧面投影应保持( )关系。

A 、长度相等且对正 B 、宽度相等 C 、高度相等且平齐D 、长、宽、高都相等4、已知点C 坐标为C （10，5，25），则点C 到H 面的距离为( )。

A 、10mm B 、15mm C 、5mm D 、25mm5、有一栋房屋在图上量得长度为50cm ，用的是1：100比例，其实际长度是( )。

建筑制图复习题及答案一、填空题1. 建筑制图中，表示建筑物的平面、立面和剖面图的三个基本视图分别是______、______和______。

2. 建筑平面图中，墙体的厚度一般用______线表示。

3. 建筑剖面图中，剖切面与建筑物的交线用______线表示。

4. 在建筑制图中，比例尺是用来表示图纸上的距离与实际距离之间的______关系。

5. 建筑立面图中，外墙面的装饰材料通常用______线表示。

答案：1. 平面图、立面图、剖面图2. 粗实线3. 细实线4. 比例5. 细虚线二、选择题1. 建筑制图中，以下哪个符号表示门？A. ∥B. ⊥C. ∩D. ∪答案：D2. 建筑平面图中，以下哪个符号表示窗户？A. ∥B. ⊥C. ∩D. ∪答案：C3. 在建筑制图中，比例尺1:50表示图纸上1单位长度代表实际长度的：A. 50倍B. 50单位C. 1/50单位D. 50单位答案：B4. 建筑剖面图中，以下哪个符号表示楼梯？A. ∥B. ⊥C. ∩D. ∪答案：B5. 建筑立面图中，以下哪个符号表示屋顶？A. ∥B. ⊥C. ∩D. ∪答案：A三、简答题1. 简述建筑平面图的主要作用。

答案：建筑平面图主要用来表示建筑物的平面布局，包括房间的划分、门窗的位置、墙体的布置等，是施工和设计中的重要参考资料。

2. 建筑剖面图与立面图的主要区别是什么？答案：建筑剖面图是通过建筑物的某一剖切面来展示其内部结构和空间关系，而立面图则是展示建筑物的外部形状和外观特征。

3. 在建筑制图中，比例尺的作用是什么？答案：比例尺在建筑制图中用于表示图纸上的距离与实际距离之间的比例关系，确保图纸的准确性和可读性。

4. 建筑立面图中，如何表示不同的建筑材料？答案：在建筑立面图中，不同的建筑材料通常通过不同的线条样式来表示，如细虚线表示玻璃，细实线表示砖石等。

5. 建筑制图中，尺寸标注的作用是什么？答案：建筑制图中的尺寸标注用于提供建筑物各部分的具体尺寸信息，确保施工时的精确性和一致性。

班级学号姓名※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※装订线《建筑制图与识图》期末试卷题号一二三四五六总分得分一.单项选择题（从下列各题四个或多个备选答案中选出一个正确答案，并将其代号写在答题纸相应位置，答案选错或未选者，该题不得分。

每空1分，共15分。

）1.直线AB仅仅在W面投影反映实长，该直线为( )。

A.水平线B.正平线C.侧平线D.侧垂线2.定位轴线采用( )线型。

A.细点划线B.虚线C.实线D.波浪线3.在钢筋混凝土详图中ф10@20是指配I级钢筋、( )。

A.10根、直径为20mmB.20根、直径为10mmC.直径为10mm、间距200mmD.直径为10mm、间距20mm4.正等测的轴间角是( )A、120°B、135°C、150°D、90°5.下面属于居住建筑的有（）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。

6.绘制半剖视图时当对称线为水平线时，将剖视图绘在水平中心线的（）A、上方B、下方C、左方D、右方7.在土建详图中表示( )材料。

A.钢筋混凝土B.混凝土C.保温材料D.金属材料8.预埋件的代号是（）A、YB、MC、JD、W9.汉字的高度不应小于（）A、3.5mmB、2.5mmC、1.8mmD、4mm10.标高符号“小三角形”的高约为（）A、2mmB、3mmC、4mmD、5mm11.指北针符号中，箭头尾部的宽度正确的是（）A、1mmB、2mmC、3mmD、5mm12.标高的单位是（）A、cmB、mC、mmD、km13.在A号轴线之后附加的第二根轴线时，正确的是（）A、A/2B、2/AC、B/2D、2/B14.剖切位置线的长度为（）A、4～6mmB、6～10mmC、5～8mmD、3～6mm15.镜像投影法属于______A、平行投影B、正投影C、斜投影D、轴测投影二、填空题（每小题1分，共10分。

一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有5种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

(A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。

应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。

（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。

批 ） 任 主题号-一一 -二二四五六七八九十总分得分••师教题命、填空题（每空1分，共16分）1、 国标规定，定位轴线用 _________ 线表示。

2、 图样上的尺寸标注包括尺寸线、 ________ 、、 ________3、 在建筑平面图中，横向定位轴线应用 _____________ 从 ______ 至 依 次编写；竖向定位轴线应用从至顺序编写。

4、建筑图样（平、立、剖面）中所标注的尺寸则以 __________ 为单位；标高 都以 ________ 为单位。

5、在某一张建施图中，有索引符号，则该详图所在图纸编号为6、钢筋混凝土构件中的钢筋按其作用可分为受力筋、 _________、选择题（每题1分，共10分）20 13 -- 20 14 学年 第 二 学期《建筑制图》课程试卷适用专业：建筑工程管理试卷类别：A 卷 考试时间：120 分钟考试形式：闭卷班级姓名学号长院••核审任主室研教1、AO 号幅面的图纸其尺寸为（ ）mmA 、1189X 841B 、1000X 800C 、841 X 594D 、594X 420 2、直线AB 的V 面投影反映实长，该直线为（ ）。

A 、水平线B 、正平线C 、侧平线D 、侧垂线3、 正面投影与侧面投影应保持（）关系。

A 、长度相等且对正B 、宽度相等C 、高度相等且平齐D 、长、宽、高都相等4、已知点C 坐标为C （ 10, 5, 25），则点C 到H 面的距离为（ ）A 、10mmB 、 15mmC 、5mmD 、25mm 5、有一栋房屋在图上量得长度为 50cm,用的是1： 100比例，其实际长度是 （）。

A 、5mB 、50mC 、500mD 、 5000m）。

■—1-1 C6、下列投影图中正确的1 1剖面图是（1-1A1-1 B1-1 D7、立面图不能按（）方式命名。

A、朝向B、轴线C、色彩D、主出入口&在建筑平面图中，位于2和3轴线之间的第一根附加轴线的正确表达9、不属于建筑平面图的是（A 、基础平面图 C 、标准层平面图10、在结构平面图中，WKL 代表构件（ ）。

建筑制图期末考试题(含答案)建筑制图期末考试题（含答案）学院___________班级__________姓名__________学号___________一、填空题1、详图编号为2，详图引用标准图册，所引用的标准图册编号为J103，所在图纸编号为3，则索引符号表示为。

2、剖切位置符号长度为，剖切投射方向符号长度为4-6 mm。

3、房屋施工图由于专业分工的不同，分为、。

4、在建筑施工平面图中，横向定位轴线应用于建筑物号用大写阿拉伯数字从左到右依次编写；纵向定位轴线应用于建筑物进深，轴线编号用大写英文字母从下至上顺序Label2编写。

5、房屋结构施工图一般包括基础图。

6、国标规定建筑平面图中剖到的墙柱断面轮廓用构配件用细实线；被挡住的构配件轮廓用虚线。

7、写出下列常用构件的名称：、C、J、、GL。

8、齐平。

9、二级钢和三级钢符号分别为和。

10、在平面布置图上表示各构件尺寸和配筋的方式，分、、方式共三种。

11、E号轴线之后附加的第212、指北针所绘圆的直径为mm，指北针尾部宽度为mm。

13、房屋施工图由于专业分工的不同，分为、、方式共三种。

14、一套建筑施工图一般包括建筑、。

15、建筑平面图中外部的三道尺寸，由外向内依次是线尺寸、细部尺寸16、房屋结构施工图的图样一般包括构件详图两种。

17、写出下列常用结构构件的名称：B、、J基础18、在结构施工图上：4根直径为22的二级钢加密区间距为100，非加密区间距为200，直径为10的一级钢。

19、钢筋商品混凝土构件中的钢筋按其作用分为筋、分布筋、箍筋。

20、柱的平法施工图系在柱平面布置图上采用或方式表达。

二、选择题1、A2幅面图纸尺寸b×l（单位：毫米）正确的是。

A、594×841 B、841×420 C、420×594 D、420×2972、平面与某投影面平行，则在该投影面上投影为。

A、一直线 B、一斜线 C、平面实形 D、其他3、水平投影和侧面投影应满足的投影规律。

建筑工程制图复习题二一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。

在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。

2、结构平面图是表示建筑物__________的图样。

楼层结构平面图是采用楼面上方的一个__________来表示。

3、房屋施工图一般包括建筑施工图、结构施工图以及。

4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以线绘制，直径为，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示，下方分母表示。

5、钢筋混凝土是由__________复合材料。

钢筋的特点是__________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受__________，混凝土主要承受__________。

6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。

当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__________，尺寸线离最外轮廓线的距离一般不小于__________。

7、有些物体内部形状复杂或层次较多，可用__________剖切。

对建筑物多层构造的部分可采用__________剖切。

8、指北针外圆用__________线绘制，圆的直径为__________二、补绘形体的正立面投影（20分）三、简答题1、楼层结构平面布置图2、建筑平面图是如何形成的？数量怎么定？3、何为建筑详图？建筑详图有哪几种常用图样？4、在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？5、解释配筋符号Ф8＠200含义？四、作图题（10分）1.已知在梁的底部配置两根1号钢筋（HRB335，直径为22mm），梁的上部两端共布置两根2号钢筋（HPB235，直径10mm），梁的上部中间布置1根3号钢筋（HRB335，直径20mm），沿梁全长布置4号箍筋（HPB235，直径8mm，间距120mm），在指定位置完成1-1和2-2断面图，并对钢筋进行标注。

建筑制图期末试题及答案题目一：平面布置设计试题：1. 请描述建筑平面布置设计的基本原则。

2. 列举五个常见的平面布置设计错误，并解释为何是错误。

3. 请简要描述流线与功能布置之间的关系。

4. 举例说明如何进行平面布置设计，以最大程度满足功能需求和人们的舒适感。

5. 分析建筑平面布置设计对空间流畅性的影响。

答案：1. 建筑平面布置设计的基本原则包括：合理分区、流线布置、功能合理、灵活性、通透性、舒适性以及安全性等。

合理分区指建筑内空间的划分应根据不同功能需求进行划分，确保布局合理；流线布置指建筑内的交通流线应合理、便捷，确保人们的出行方便；功能合理指建筑内的功能设置应符合使用者的实际需求，确保功能的合理性和便利性；灵活性指建筑内空间的利用应尽量具有灵活性，以满足不同需求的变化；通透性指建筑内部应具有通透的空间感，促进空气流通和采光效果；舒适性指建筑内部空间的设计应追求舒适感，包括温度、湿度、光线等方面；安全性指建筑内部空间的设计应符合安全标准，保障使用者的人身安全。

2. 常见的平面布置设计错误包括：a) 流线设计不合理：交通路径拥挤、错综复杂，导致出入不方便。

b) 区域功能划分不清晰：不同功能区域划分不明确，导致使用者迷惑。

c) 建筑内部空间利用不合理：空间浪费、功能重叠，造成空间资源浪费。

d) 通风与采光问题：未考虑通风与采光的合理性，导致空气污浊、光线不足。

e) 安全隐患未考虑：未考虑安全问题，导致使用者人身安全受到威胁。

3. 流线与功能布置之间存在着密切的关系。

合理的流线布置可以提高建筑的效率，使人员的出行更加便捷。

而功能布置则是指建筑内各个功能区域的设置，确定了不同功能区域的位置和相互关系。

流线的合理布置应该以功能布置为依据，确保功能需求与流线布置相互促进，使得建筑空间的使用更加方便和顺畅。

4. 以酒店的平面布置设计为例。

首先，根据功能需求划分出前厅、客房区、餐厅、会议室、娱乐区等功能区域。

《建筑制图》期末考试试卷 2 份含答案期末考试试卷〔一〕一、单项选择题〔以下各题的备选答案中只有一个选项是正确的，请把正确答案填写在括号中。

每题1 分，共 10 分〕1.〔〕是表达设计意图，指导生产和进展技术沟通的重要技术文件。

A.平面图B.工程图样C.施工图D.草图2.透视图绘制较简洁，形体的尺寸不能在投影图中度量和标注，不能作为〔〕，仅用于建筑及室内设计等方案的比较以及美术、广告等。

A.施工的依据B.施工的图纸C.设计的草图D.衡量标准3.〔〕是运用平行投影的原理在一个投影图上作出的具有较强立体感的单面投影图。

A.正投影图B.透视投影图C.标高投影图D.轴测投影图4.棱锥体的投影仍是空间一般位置和特别位置平面投影的集合，其投影规律和方法同〔〕的投影。

A.平面B.立面 C.长方体D.圆柱体5.画形体正轴测投影图的根本方法是〔〕。

A.叠加法B.切割法C.坐标法 D.特征面法6.当画面同时平行于形体的高度方向和长度方向时，平行于这两个方向的直线的透视，都没有灭点，这种透视称为〔〕。

A.一点透视B.两点透视C.三点透视D.多点透视7.形体分析法的着眼点是〔〕，把视图中封闭线框的对应关系视为表示某一形体。

A.点B.面C.体D.线8.〔〕是修改和完善初步设计，在已审定的初步设计方案的根底上，进一步解决有用和技术问题，统一各工种之间的冲突，在满足施工要求及协调各专业之间关系后最终完成设计，形成完整的、正确的、作为房屋施工依据的一套图样。

A.初步设计阶段B.技术设计阶段 C.施工图设计阶段D.草图设计阶段9.平面布置图上垂直构件的装饰形式，可用〔〕画出它们的水平断面外轮廓。

A.中实线B.细实线C.中粗线D.细粗线10.以下不属于在平面布置图上表示各构件尺寸和配筋的方式的是〔〕。

A.分平面注写方式B.列表注写方式C.截面注写方式D.断面注写方式二、多项选择题〔以下各题的备选答案中有两个或者两个以上选项是正确的，请把正确答案填写在括号中。
