机械制造工艺学课程设计拨叉[831007] 2-铣φ22上端面设计说明书

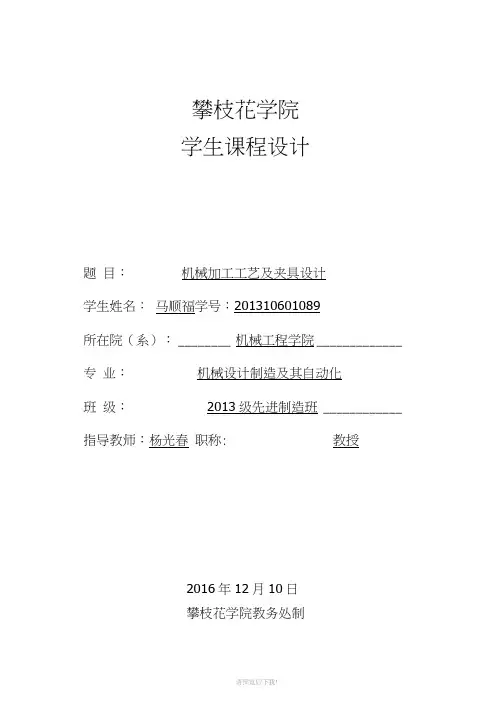

攀枝花学院学生课程设计题目：机械加工工艺及夹具设计学生姓名：马顺福学号：201310601089所在院（系）：________ 机械工程学院_____________ 专业：机械设计制造及其自动化班级：2013级先进制造班 ____________ 指导教师：杨光春职称: 教授2016年12月10日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书题目拨叉加工工艺及夹具设讣课程设计（论文）指导教师成绩评定表在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。

在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。

关键词工序，工艺，工步，加工余量，定位方案，夹紧力ABSTRACTEnable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc・ and call it the craft course・ In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cut ter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.Keywords： The process, worker one, worker^ s step , the surplus of processing, orient the scheme , clamp strength设计零件原图|丄|0侶卜|cuA乡a5b iCCA614O±材1： 1三定：?71Q5>1UU/弐^HT2(DS与冬矛农立犬三：飞4妖» ®I eiD.iaie（图1为CA6140车床拨叉831007的CAD图）图2（图2为CA6140车床拨叉831007的proe图）目录1、序言 (4)2、设计具体内容 (4)2.1、零件的作用 (4)2. 2、零件的工艺性分析 (4)2.3、工艺规程设计 (5)2.3、1、确定毛坯的制造形式 (5)2.3.2、基面的选择 (5)2. 3.3、制定工艺路线 (5)2. 3.4、选择加工设备和工艺设备 (7)2.4、机械加工余量、工序尺寸及毛坯尺寸的确定 (7)2、5、确定切削用量及基本工时83、夹具设计 (13)3.1、零设计任务 (13)3.2、确定毛坯的制造形式 (14)3.3、定位基准选择 (15)3.4、夹紧方案的选择 (15)3.5、定位误差分析 (15)3.6、夹具结构介绍 (15)4、参考文献 (15)1序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。

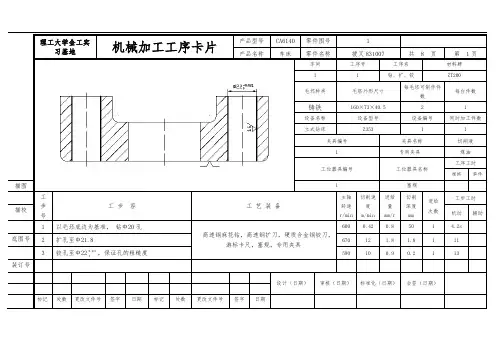

理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 1产品名称车床零件名称拨叉831007 共 8 页第 1页车间工序号工序名材料牌1 1 钻、扩、铰ZT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40.5 2 1设备名称设备型号设备编号同时加工件数立式钻床Z353 1 1夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图 1 塞规工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 以毛坯底边为基准，钻Ф20孔高速钢麻花钻，高速钢扩刀，硬质合金钢铰刀，游标卡尺，塞规，专用夹具600 0.42 0.8 50 1 4.2s底图号 2 扩孔至Ф21.8 670 12 1.8 1.8 1 113 铰孔至Ф22+0.021，保证孔的粗糙度590 10 0.9 0.2 1 13 装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 1产品名称车床零件名称拨叉831007 共 8 页第 2 页车间工序号工序名材料牌1 2 铣ZT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40.5 2 1设备名称设备型号设备编号同时加工件数立式铣床X5032 2 1夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图 2 游标卡尺工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 以底端面为基准，铣Ф40上端面，保证其尺寸要求及粗糙度，与Ф22的垂直度为0.05高速钢铣刀，游标卡尺、专用夹具580 0.8 0.1 1.1 2 2.1s底图号装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 1产品名称车床零件名称拨叉831007 共8 页第3 页车间工序号工序名材料牌1 3 镗HT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40 2 1设备名称设备型号设备编号同时加工件数卧式镗床T616 3 1夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图 2 游标卡尺工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 以Ф40为精基准，镗Ф55+0.5，镗Ф73+0.5保证其尺寸和粗糙度，与Ф22孔的垂直度为0.07高速钢镗刀、游标卡尺、专用夹具650 0.26 0.24 0.22 1 5s底图号装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 2产品名称车床零件名称拨叉831007 共 8 页第5 页车间工序号工序名材料牌1 5 钻、铰ZT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40 1 1设备名称设备型号设备编号同时加工件数立式钻床Z535 5 1夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图 2 游标卡尺工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 以孔φ40为精基准，钻孔至φ7高速钢麻花钻头、专用夹具600 0.38 0.31 1.5 1 1.2s底图号 2 铰孔至φ8确保孔粗糙度为1.6高速钢铰刀500 0.5 0.4 1.3 1 1.6S装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 2产品名称车床零件名称拨叉831007 共 8 页第 6页车间工序号工序名材料牌1 6 钻ZT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40 2 1设备名称设备型号设备编号同时加工件数立式钻床Z353 4夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图 1 工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助以φ22孔为精基准，钻φ7孔高速钢麻花钻钻头、专用夹具500 0.33 0.25 1.3 1 3s底图号装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 2产品名称车床零件名称拨叉831007 共 8页第7 页车间工序号工序名材料牌1 7 攻丝ZT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40 1 1设备名称设备型号设备编号同时加工件数攻丝机M2-M35 4夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图 1 塞规工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 以φ40上端面为精基准，攻M8螺纹高速钢丝锥、塞规、专用夹具500 0.3 0.07 9 1 5s底图号装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 1产品名称车床零件名称拨叉831007 共 8页第 8 页车间工序号工序名材料牌1 9 铣ZT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40 2 1设备名称设备型号设备编号同时加工件数卧式铣床x61 6 1夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图2 游标卡尺工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 以φ22孔为精基准，将两件两件铣断，铣断量为4，使其粗糙度为6.3错齿三面刃铣刀、游标卡尺、专用夹具400 0.82 0.67 3 2 32.7s底图号装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学机械制造工艺学课程设计——车床CA6140拨叉831007班级 2010级数控三班学生高手学号 XX指导老师 XXXXXXXXXXXXXX2012年4月22日机械制造工艺学课程设计任务书题目：设计“拨叉831007”零件的机械加工工艺规程及工艺装备（年产量5000件）容：1.零件图 12.毛坯图 13.机械加工工艺过程综合卡片 14.夹具设计装配图 15.课程设计说明书 1份目录序言 (11)1、零件的分析 (12)1.1零件的作用 (12)1.2零件的工艺分析 (13)1.3位置要求： (13)2、工艺规程设计 (13)2.1确定毛坯的制造形式 (13)2.2基面的选择 (13)2.2.1 粗基准的选择： (13)2.2.2 精基准的选择： (14)2.3制定工艺路线 (14)2.3.1 工艺路线方案一： (14)2.3.2 工艺路线方案二 (14)2.3.3 工艺方案的比较与分析 (15)2.4机械加工余量、工序尺寸及公差的确定: (15)3、确定切削用量及基本工时 (16)工序Ⅰ以毛坯底边为基准，钻Ф20MM孔,扩孔至Ф21.8MM (16)1.加工条件 (16)2.计算切削用量 (17)工序Ⅱ以底端面为基准，铣Ф40MM上端面，保证其尺寸要求及粗糙度 (17)1.加工条件 (17)2.计算切削用量 (17)工序Ⅲ以Ф40为精基准，镗Ф55+0.50MM，镗Ф73+0.50MM保证其尺寸和粗糙度. 181.加工条件 (18)2.计算切削用量 (18)3. 计算基本工时 (19)工序Ⅳ粗镗、半精镗、精镗Ф55MM孔至图样尺寸 (19)1.加工条件 (19)2.计算切削用量 (19)工序Ⅳ以孔Φ40为精基准，钻孔至Φ7,铰孔至Φ8确保孔粗糙度为1.6 (20)1.加工条件 (20)2.计算切削用量 (20)3.计算切削基本工时 (20)工序Ⅵ以φ40上端面为精基准，攻M8螺纹 (21)1.加工条件 (21)2.切削用量 (21)3.计算切削基本工时 (21)工序Ⅶ倒角，4×R5MM (21)工序Ⅷ以Φ22MM孔为精基准，将两件两件铣断，铣断量为4，使其粗糙度为6.3 (21)1.加工条件 (21)2.计算切削用量 (22)3.计算切削基本工时 (22)4、夹具设计 (22)4.1问题的提出 (22)4.2夹具设计 (22)4.2.1定位基准选择 (22)4.2.2切削力及夹紧力计算 (22)4.2.3具体夹具的装配图见附图 (24)4.2.4夹具设计及操作的简要说明 (24)设计总结 (24)参考文献: (24)序言课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们大学生活中占有重要的地位。

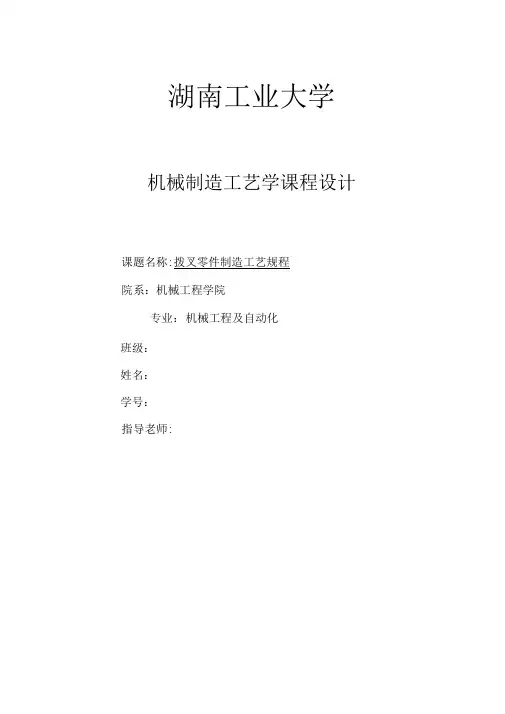

湖南工业大学机械制造工艺学课程设计课题名称:拨叉零件制造工艺规程院系：机械工程学院专业：机械工程及自动化班级：姓名：学号：指导老师:课程设计任务书拨叉零件的机械加工工艺规程第一章序论第二章零件的分析------------------------ 61、零件的工艺分析--------------------- 62、毛坯的确定------------------------- 7①、毛坯种类的确定-------------------- 7②、铸件加工余量及形状的确定------------- 7③、铸件毛坯图的绘制------------------ 8第三章工艺规程的设计---------------------- 91、定位基准的选择----------------- 9①、精基准的选择-------------------- 9②、粗基准的选择-------------------- 92、工艺路线的制定----------------- -------------- 9①、确定工序的原则------------------- 10②、工序的特点--------------------- 10③、加工精度的划分-------------------- 10④、工艺方案确定------------------- 10⑤、工艺设备工装的确定----------------- 113、机械加工余量及工序尺寸与公差的确定--一——12①、加工余量、工序尺寸和公差的确定-------- 12②、确定切削用量--------------------- 16第四章工艺卡片的制定---------------------- 23第五章工序卡片的制定----------------------- 23第六章小结------------------------------- 23第七章附录（重要参考文献） --------------------- 23第一章序论21世纪现在是我国全面建设小康社会，实现国民经济增长模式根本转变，走新型工业化道路的关键时期。

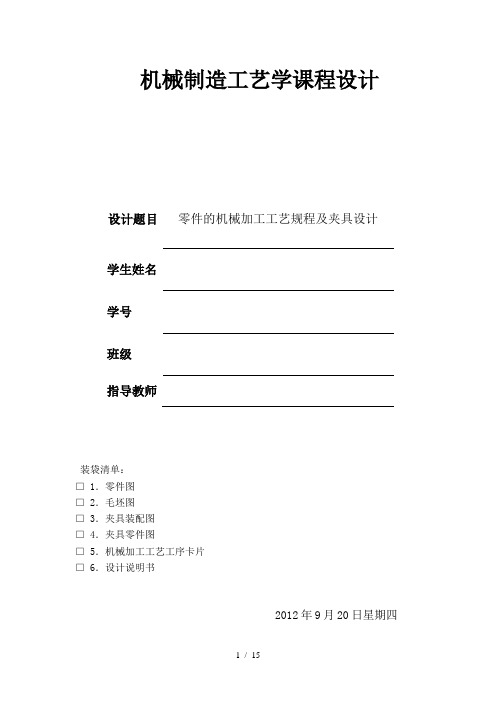

机械制造工艺学课程设计设计题目零件的机械加工工艺规程及夹具设计学生姓名学号班级指导教师装袋清单：□ 1．零件图□ 2．毛坯图□ 3．夹具装配图□ 4．夹具零件图□ 5．机械加工工艺工序卡片□ 6．设计说明书2012年9月20日星期四序言课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后打下一个良好的基础。

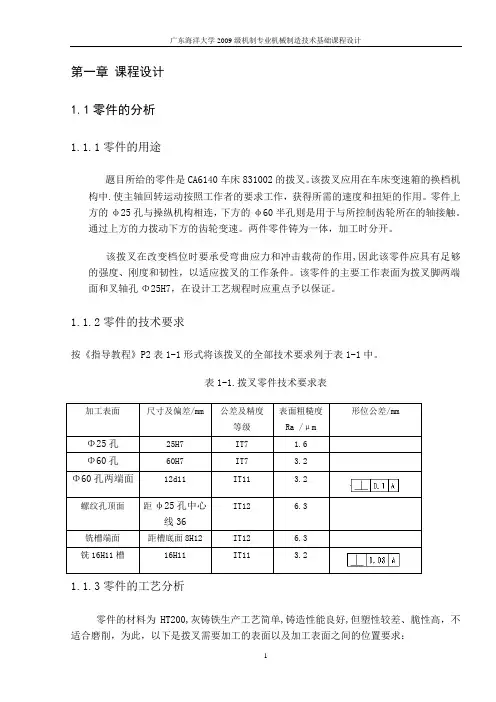

1、零件的分析1.1 零件的作用题目所给的零件是CA6140车床的拨叉。

它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

零件上方的φ22mm孔与操纵机构相连，二下方的φ55mm半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

两件零件铸为一体，加工时分开。

1.2 零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求。

需要加工的表面：1.小孔的上端面、大孔的上下端面；2.小头孔0.02122+-Φmm以及与此孔相通的8Φmm的锥销孔、8M螺纹孔；3.大头半圆孔55Φmm；1.3 位置要求：小头孔上端面与小头孔中心线的垂直度误差为0.05mm、大孔的上下端面与小头孔中心线的垂直度误差为0.07mm。

由上面分析可知，可以粗加工拨叉底面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。

再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。

2、工艺规程设计2.1确定毛坯的制造形式零件材料为HT200。

机械制造工艺学课程设计说明书学院：机电工程学院专业：机械设计制造及其自动化姓名：学号：第1章零件分析 (1)1.1零件功用分析 (1)1.2零件的工艺分析 (1)1.3确定零件的生产类型 (1)第2章确定毛坯类型及绘制毛坯简图 (2)2.1选择毛坯 (2)2.2确定毛坯的尺寸公差和机械加工余量 (2)2.2.1毛坯余量及尺寸的确定 (2)2.2.2机械加工余量的确定 (2)2.3绘制毛坯简图 (2)第3章机械加工工艺规程制定 (3)3.1定位基准的选择 (3)3.1.1粗基准的选择 (3)3.2.2精基准的选择 (3)3.2拟定工艺路线 (3)3.3加工设备与工艺装备的选用 (3)3.4加工余量、工序、尺寸和公差的确定 (3)3.4.1加工余量的确定 (3)3.4.2工序的确定 (4)3.5切削用量的计算 (4)第4章专用夹具设计 (13)4.1问题的提出 (13)4.2夹具设计 (13)4.2.1定位基准的选择 (13)4.3.定位误差分析 (14)4.4．夹具设计及操作说明 (14)参考文献 (15)本次课程设计的题目为汽车变速器二三挡拨叉工艺规程设计 要求学生利用课上所学和查找机械加工工艺手册等参考资料 自主完成这次设计任务。

本次课程设计的任务是完成CA6140拨叉机加工工艺规程制定及铣8槽专用夹具设计的工艺设计及有关工艺装备的设计。

本篇说明书分析了CA6140拨叉机加工工艺规程制定及铣8槽专用夹具设计的基本概况，例如：工作环境，结构特点材料的性质及其加工特性等。

分析了零件的主要加工表面的方法，比较详细地分析了工艺路线的制定和选择。

并且对有关设备的选择与应用进行了简单的介绍以及对加工中易产生的缺陷和防范措施也做了说明。

在夹具设计中，根据车床、铣床、钻床夹具的特点，说明了如何进行定位、加紧、以及误差分析、技条件的制定。

说明书在编写和设计中，参考了有关文献和资料，参考资料索引中有详细说明。

【关键词】 CA6140拨叉机工艺设计夹具设计第1章零件分析1.1零件功用分析题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。

拨叉831007工艺设计说明书

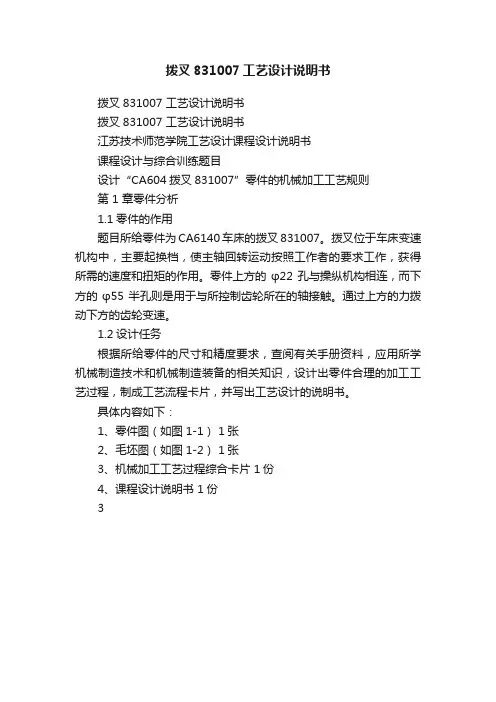

拨叉831007 工艺设计说明书
拨叉831007 工艺设计说明书
江苏技术师范学院工艺设计课程设计说明书
课程设计与综合训练题目
设计“CA604拨叉831007”零件的机械加工工艺规则
第 1 章零件分析

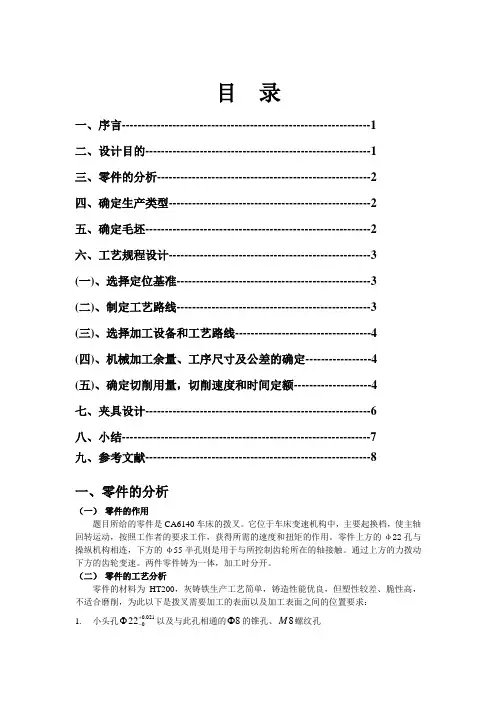

1.1零件的作用
题目所给零件为CA6140车床的拨叉831007。

拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

零件上方的φ22孔与操纵机构相连，而下方的φ55半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

1.2设计任务
根据所给零件的尺寸和精度要求，查阅有关手册资料，应用所学机械制造技术和机械制造装备的相关知识，设计出零件合理的加工工艺过程，制成工艺流程卡片，并写出工艺设计的说明书。

具体内容如下：
1、零件图（如图1-1） 1张
2、毛坯图（如图1-2） 1张
3、机械加工工艺过程综合卡片 1份
4、课程设计说明书 1份
3。

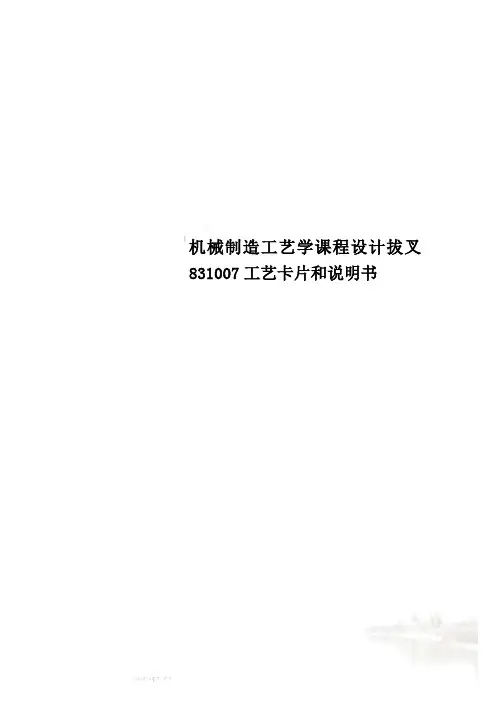

机械制造工艺学课程设计拔叉831007工艺卡片和说明书23456789101112131415成都理工大学机械制造工艺学课程设计——车床CA6140拨叉831007班级 2010级数控三班学生高手学号 22010510503XX指导老师 XXXXXXXXXXXXXX2012年4月22日机械制造工艺学课程设计任务书题目：设计“拨叉831007”零件的机械加工工艺规程及工艺装备（年产量5000件）内容：1.零件图 1张2.毛坯图 1张3.机械加工工艺过程综合卡片 1张4.夹具设计装配图 1张5.课程设计说明书 1份目录序言 (21)1、零件的分析 (22)1.1零件的作用 (22)1.2零件的工艺分析 (22)1.3位置要求： (22)2、工艺规程设计 (22)2.1确定毛坯的制造形式 (22)2.2基面的选择 (23)2.2.1 粗基准的选择： (23)2.2.2 精基准的选择： (23)2.3制定工艺路线 (23)2.3.1 工艺路线方案一： (23)2.3.2 工艺路线方案二 (23)2.3.3 工艺方案的比较与分析 (24)2.4机械加工余量、工序尺寸及公差的确定:253、确定切削用量及基本工时 (26)工序Ⅰ以毛坯底边为基准，钻Ф20MM孔,扩孔至Ф21.8MM261.加工条件 (26)2.计算切削用量 (26)工序Ⅱ以底端面为基准，铣Ф40MM上端面，保证其尺寸要求及粗糙度 (27)1.加工条件 (27)2.计算切削用量 (27)工序Ⅲ以Ф40为精基准，镗Ф55+0.50MM，镗Ф73+0.50MM 保证其尺寸和粗糙度 (27)1.加工条件 (27)2.计算切削用量 (28)3. 计算基本工时 (28)工序Ⅳ粗镗、半精镗、精镗Ф55MM孔至图样尺寸281.加工条件 (28)2.计算切削用量 (29)工序Ⅳ以孔Φ40为精基准，钻孔至Φ7,铰孔至Φ8确保孔内粗糙度为1.6 (29)1.加工条件 (29)2.计算切削用量 (29)3.计算切削基本工时 (29)工序Ⅵ以φ40上端面为精基准，攻M8螺纹301.加工条件 (30)2.切削用量 (30)3.计算切削基本工时 (31)工序Ⅶ倒角，4×R5MM (31)工序Ⅷ以Φ22MM孔为精基准，将两件两件铣断，铣断量为4，使其粗糙度为6.3 (31)1.加工条件 (31)2.计算切削用量 (31)3.计算切削基本工时 (31)4、夹具设计 (31)4.1问题的提出 (32)4.2夹具设计 (32)4.2.1定位基准选择 (32)4.2.2切削力及夹紧力计算 (32)4.2.3具体夹具的装配图见附图 (33)4.2.4夹具设计及操作的简要说明 (33)设计总结 (33)参考文献: (34)序言课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们大学生活中占有重要的地位。
