硬件调试心得
板子做好后，刚调试就碰到MPU对SRAM不能进行操作，找到原因后，感触颇深。
先说明一下MPU对SRAM不能进行操作的原因，是因为MPU与一片74LVC245连接在一起，其中MPU的DA TA0-7线与74LVC245的A0-7连接在一起，MPU的RD口线与74LVC245的DIR连在一起,OE引角接地。这样不管MPU对任何外围器件（包括SRAM，FLASH等）进行读取数据的时候，数据就起冲突了，所以74LVC245的OE连线非常重要，MPU的应该通过一个GAL16V8或是与非门等芯片进行逻辑组合后与74LVC245的OE相连（如在某一地址范围内可以进行数据读写操作）。

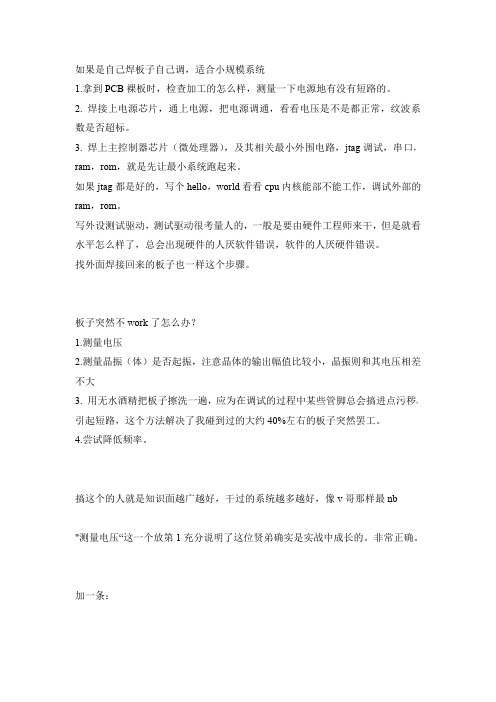

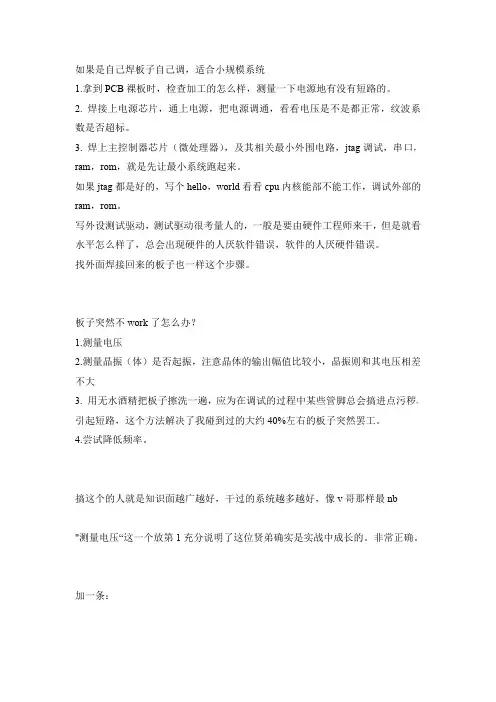

总结一下经验，说说硬件调试的心得：
1. 首先是焊接的顺序问题。当初板子做好以后，我一口气就把所有的元件焊上去了，这样对于没有调试过的板子，就很难找到原因。所以焊接的顺序很重要，应该是应该按功能划分的器件进行焊接，顺序是功能部件的焊接--调试(OK)--另一功能部件的焊接，这样容易找到问题的所在。
2. 如果在调试按功能划分的器件上出现问题，可以按以下步骤进行：
1）检查原理图连接是否正确
2）检查原理图与PCB图是否一致
3）检查原理图与器件的DATASHEET上引脚是否一致
4）用万用表检查是否有虚焊，引脚短路现象
5）查询器件的DATASHEET，分析一下时序是否一致，同时分析一下命令字是否正确（注意，命令字的顺序很重要，前些日子调试INTEL e28F640 这款flash是的时候，在对其擦除和写操作的时候，就碰到了这样的问题）
6）有条件的可以用示波器。如我就是通过示波器对SRAM各个引脚进行检查，发现地址线都是有信号的，而数据线无信号出现，才找到问题所在。
7）飞线。用别的的口线进行控制，看看能不能对其进行正常操作，多试验，才能找到问题出现在什么地方。
3. 多观察，多思考。如我前些日子在调试320×240点阵LCD的时候，发现怎么也不能出现图像，后来在偶然的机会下，发现LCD在MPU的CS2口线下，出现闪动的情况，猜测这时候有数据写入到LCD中，仔细研究才发现，MPU的DATA0-7线与74LVC245的A0-7连接在一起，MPU的通过一个GAL16V8或是与非门等芯片进行逻辑组合后与74LVC245的OE引脚相连，这样MPU只有在某一地址范围内才可以进行数据读写操作。所以在调试过程中，对于出现的任何现象都不要放过，问题的解决就是从一些小的现象入手的。山重水复疑无路，柳暗花明又一村。
4. 有可能的情况下，最好焊两块板子以上，这样才好有个比较，硬件上很小的问题有很多时候是很难发现的。
5. 软件的调试要和硬件配合进行，往往问题可能不是硬件上的。
我先说这么多，希望大家多多说说自己的感想，大家共同进步，共同提高^_^
单片机应用系统硬件调试技巧
在单片机开发过程中，从硬件设计到软件设计几乎是开发者针对本系统特点亲自完成的。这样虽然可以降低系统成本，提高系统的适应性，但是每个系统的调试占去了总开发时间的2／3，可见调试的工作量比较大。单片机系统的硬件调试和软件调试是不能分开的，许多硬件错误是在软件调试中被发现和纠正的。但通常是先排除明显的硬件故障以后，再和软件结合起来调试以进一步排除故障。可见硬件的调试是基础，如果硬件调试不通过，软件设计则是无从做起。本文结合作者在单片机开发过程中体会，讨论硬件调试的技巧。
当硬件设计从布线到焊接安装完成之后，就开始进入硬件调试阶段，调试大体分为以下几步。

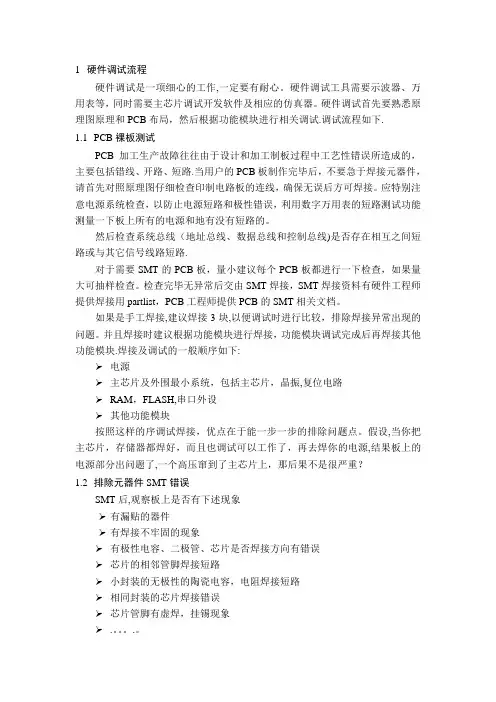

1 硬件静态的调试
1.1 排除逻辑故障
这类故障往往由于设计和加工制板过程中工艺性错误所造成的。主要包括错线、开路、短路。排除的方法是首先将加工的印制板认真对照原理图，看两者是否一致。应特别注意电源系统检查，以防止电源短路和极性错误，并重点检查系统总线（地址总线、数据总线和控制总线）是否存在相互之间短路或与其它信号线路短路。必要时利用数字万用表的短路测试功能，可以缩短排错时间。
1.2 排除元器件失效
造成这类错误的原因有两个：一个是元器件买来时就已坏了；另一个是由于安装错误，造成器件烧坏。可以采取检查元器件与设计要求的型号、规格和安装是否一致。在保证安装无误后，用替换方法排除错误。
1.3 排除电源故障
在通电前，一定要检查电源电压的幅值和极性，否则很容易造成集成块损坏。加电后检查各插件上引脚的电位，一般先检查VCC与GND之间电位，若在5V～4.8V之间属正常。若有高压，联机仿真器调试时，将会损坏仿真器等，有时会使应用系统中的集成块发热损坏。
2 联机仿真调试
联机仿真必须借助仿真开发装置、示波器、万用表等工具。这些工具是单片机开发的最基本工具。
信号线是联络8031和外部器件的纽带，如果信号线连结错误或时序不对，那么都会造成对外围电路读写错误。51系列单片机的信号线大体分为读、写信号线、片选信号线、时钟信号线、外部程序存贮器读选通信号（PSEN）、地址锁存信号（ALE）、复位信号等几大类。这些信号大多属于脉冲信号，对于脉冲信号借助示波器（这里指通用示波器）用常规方法很难观测到，必须采取一定措施才能观测到。应该利用软件编程的方法来实现。例如对片选信号，运行下面的小程序就可以检测出译码片选信号是否正常。
MAIN: MOV DPTR,#DPTR ;将地址送入DPTR
MOVX A,@DPTR ;将译码地址外RAM中的内容送入ACC
NOP ;适当延时
SJMP MAIN ;循环
执行程序后，就可以利用示波器观察芯片的片选信号引出脚（用示波器扫描时间为1μs／每格档），这时应看到周期为数微秒的负脉冲波形，若看不到则说明译码信号有错误。
对于电平类信号，观测起来就比较容易。例如对复位信号观测就可以直接利用示波器，当按下复位键时，可以看到8031的复位引脚将变为高电平；一旦松开，电平将变低。
总而言之，对于脉冲触发类的信号我们要用软件来配合，并要把程序编为死循环，再利用示波器观察；对于电平类触发信号，可以直接用示波器观察。
