三轴水泥搅拌桩(支护桩止水帷幕)监理细则
- 格式:docx
- 大小:169.56 KB
- 文档页数:11
三轴搅拌桩施工验收监理实施细则
1. 引言
本文档旨在规范三轴搅拌桩施工验收监理实施细则,以确保施工的规范性和质量。
2. 施工前准备
2.1 施工前,施工单位应向监理单位提交施工组织设计及技术方案,并与监理单位进行技术交底。
2.2 施工单位应向监理单位提交相应的质量保证书,并保证施工过程中的质量符合相关标准。
3. 施工过程管理
3.1 施工单位应按照设计和技术方案进行施工,并及时上报施工进度。
3.2 施工单位应对现场材料进行检查,确保其质量符合相关标准。
3.3 在其他工程施工部位的振动和冲击对三轴搅拌桩施工会产生影响时,应立即暂停施工,确保施工的安全性和质量。
4. 施工后验收
4.1 施工单位完成施工后,应立即通知监理单位进行验收。
4.2 监理单位应对施工的质量、规范性及安全性进行核查和检测,并出具相应的验收报告。
5. 安全保障
5.1 施工单位应对施工过程中的安全进行全面的监控和保障,
保证施工过程的安全性。
5.2 施工现场应根据相关规定进行设置和标识,确保施工现场
的安全性。
5.3 施工单位应配备专职安全员,对施工现场进行24小时监控。
6. 总则
6.1 本细则适用于三轴搅拌桩施工过程中的验收监理。
6.2 施工单位应保证施工质量,确保施工符合相关标准和规范。
6.3 监理单位应对施工过程进行全程监督,确保施工的安全性
和质量。
以上即为本文档的全部内容,希望本文档对于三轴搅拌桩施工
有所帮助。
一、三轴水泥搅拌桩施工方案(一)施工工艺关键工序、复杂环节及相应技术措施(二)施工工艺及施工方法1、施工准备及平面布置(1)施工准备(1)、根据设计图纸,确定轴线、桩位中心线,会同监理组织验收,并做好基准点保护措施。
(2)、工程开工前,项目经理部应组织有关人员参加设计交底,熟悉工程图纸和工程地质资料。
(3)、施工前应按施工平面图布置施工的基础设施,如:水、电布置,拌浆后台、施工设备进场等等。
并预先探明和清除影响施工的地下障碍物。
施工现场应做到“三通一平”,即水通、电通、道路通。
(4)、施工前应做好设备安装、调试检查工作;做好供水供电、夜间照明、原材料的检验与试验等工作。
(2)施工平面布置(1)、施工用水:沿基坑周边一圈布置,并按每30m布置一个水龙头。
保证在大门口设置水龙头,为大门保洁清扫专用。
(2)、施工用电:电缆由箱式变分路接出,沿围墙四周架空布置,满足施工要求。
2、预钻先导孔施工(1)预钻先导孔施工工艺流程采用大功率单轴长螺旋钻机进行预钻先导孔,预钻过程中采用膨润土泥浆护壁,膨润土掺量为被搅拌土体重量的15%,先导孔隔孔设置,详见单轴全螺旋钻机施工先导孔施工流程。
单轴长螺旋钻机施工先导孔施工流程(2)预钻先导孔施工设备3、大功率单轴长螺旋钻机先导孔施工方法(1)清障、开导槽根据业主提供的坐标基准点,遵照图纸制定的尺寸位置,在施工现场采用全站仪及经纬仪进行轴线引测。
提请总包监理复核认可,采用1m3挖机开挖施工沟槽,沟槽宽度为1200mm,深度为1000mm左右。
遇到有地下障碍物时,利用挖土机清除,清障后产生过大的空洞,需回填粘土压实,重新开挖沟槽。
(2)铺设钢板在导槽两侧及桩机停留区域铺设钢板,保证桩机的垂直度,从而保证预钻先导孔的垂直度。
(3)放置导轨先导孔两侧分别采用一根规格为700×300×13×24H型钢作导向轨,设定施工标志。
(4)单轴长螺旋钻机的定位微调桩机的位置,当导向轨与施工标志相对应,确认施工方向时,桩架就位。

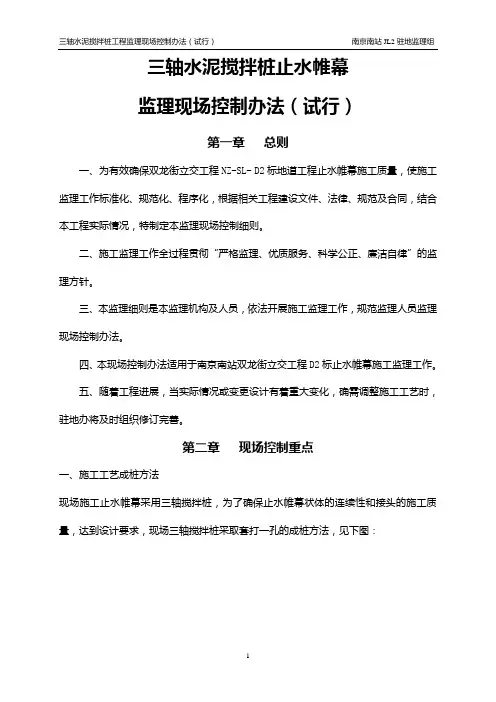

三轴水泥搅拌桩止水帷幕监理现场控制办法(试行)第一章总则一、为有效确保双龙街立交工程NZ-SL- D2标地道工程止水帷幕施工质量,使施工监理工作标准化、规范化、程序化,根据相关工程建设文件、法律、规范及合同,结合本工程实际情况,特制定本监理现场控制细则。
二、施工监理工作全过程贯彻“严格监理、优质服务、科学公正、廉洁自律”的监理方针。
三、本监理细则是本监理机构及人员,依法开展施工监理工作,规范监理人员监理现场控制办法。
四、本现场控制办法适用于南京南站双龙街立交工程D2标止水帷幕施工监理工作。
五、随着工程进展,当实际情况或变更设计有着重大变化,确需调整施工工艺时,驻地办将及时组织修订完善。
第二章现场控制重点一、施工工艺成桩方法现场施工止水帷幕采用三轴搅拌桩,为了确保止水帷幕状体的连续性和接头的施工质量,达到设计要求,现场三轴搅拌桩采取套打一孔的成桩方法,见下图:二、测量控制方法现场测量放线根据设计图纸和业主提供的坐标基准点,计算出围护中心线角点坐标(或转角点坐标),利用测量仪器精准放样出桩位中心线,监理对坐标数据复核,并引测护桩加强保护。
三、现场文明施工三轴搅拌桩施工过程中会涌出大量置换土,为保证桩机的安全移位和施工现场的整洁,需要用挖机在搅拌桩桩位上预先开挖沟槽。
用0.4m3的挖掘机沿围护中心线平行方向开掘工作沟槽,根据本工程搅拌桩直径,槽宽约1.0m,深度0.6~1.0m。
遇到地下障碍物时,利用镐头机将地下障碍物破除干净,如果产生过大的空洞,需回填压实,重新开挖沟槽,。
开挖沟槽余土应及时处理,保证正常施工,并达到文明施工工地的要求,监理在施工过程中加强控制,确保现场的文明施工。
四、监理复测设计图纸和测量控制点放出桩位,桩位平面偏差不得大于设计要求。
本工程使用的三轴搅拌机桩径为650mm,因为采用套打一孔的工艺(两轴中心距离为90cm),在移机过程中现场采用绳索每隔90cm系上黄色标记,在钻机两侧设有90cm的测锤,设专人指挥桩机移位对中,确保搅拌机每次都准确定位。
支护桩监理细则范文一、项目背景及目的二、监理责任和义务1.监理单位应具有相应的资质和技术实力,派遣合格的工程师和技术人员进行监理工作,负责监理文件的编制和现场监督。
2.监理单位须与施工单位保持良好的沟通和协调,及时处理施工中出现的问题。
3.监理单位应参与施工方案的评审,向施工单位提供技术支持和建设意见。
4.监理单位应对施工现场进行监督,检查施工质量和进度,并及时向建设单位报告。
5.监理单位应建立和维护完整的监理档案,对施工过程进行全面记录。
三、监理方法和要求1.施工准备阶段,监理单位应验证施工单位的资质及施工方案的可行性,向施工单位提供技术指导。
2.施工过程中,监理单位应对施工现场进行巡查,检查工程质量和施工进度,及时发现并纠正问题。
3.监理单位应对施工单位的材料采购进行抽检,确保材料符合设计要求和规范。
4.施工过程中,监理单位应对支护桩的钢筋、混凝土浇筑、围护结构等工序进行质量检查,检查合格方可进行下一道工序。
5.监理单位应定期召开工程例会,向建设单位和施工单位汇报工程进度和质量情况,并协调解决问题。
四、质量控制和安全保障1.监理单位应对施工现场进行安全检查,确保施工过程中的安全措施得到落实。
2.施工单位应按照设计要求和规范进行施工,确保支护桩的质量和安全。
3.监理单位应定期组织质量检查和安全培训,提高施工单位的安全意识和技术水平。
4.监理单位应及时处理和报告施工中的安全隐患,确保施工过程中的安全。
五、监理报告和领导承诺1.监理单位应按照合同要求和监理计划,及时提交监理报告,报告内容应包括施工进度、质量情况、存在的问题和改进措施等。
2.监理单位应定期向建设单位汇报工程进展情况和质量检查结果,提出建设意见和改进措施。
3.建设单位应对监理单位的工作进行评价和表彰,建设单位应支持监理单位的独立监理工作,确保监理工作的公正和有效性。
六、监理文件和档案管理1.监理单位应建立和维护完整的监理文件和档案,包括设计文件、技术交底记录、施工日志、质量检查记录等。
水泥搅拌桩监理实施细则一、监理资格及基本要求1.监理人员应具备土木工程或岩土工程等相关专业背景,持有监理相关的资格证书。
具有一定的工程实践经验和技术能力。
2.监理人员应熟悉水泥搅拌桩的施工工艺和材料要求,了解相关标准和规范,并能根据实际情况提出合理的建议和改进方案。
3.监理人员应具备良好的沟通协调能力,积极配合施工单位,及时解决问题和纠正施工不符合要求的情况。
二、监理工作内容1.施工前,监理人员应详细检查施工图纸和设计文件,确保施工方案的合理性和准确性。
2.监理人员应参与施工方案的讨论和评审,提出自己的意见和建议。
3.监理人员应检查施工现场的准备工作,包括土地平整、设备设施的摆放和准备材料的堆放等。
4.监理人员应监督土壤取样和试验工作,确保土壤的质量符合设计要求。
5.监理人员应监督搅拌设备的调试和运行,确保设备工作正常,并达到施工要求。
6.监理人员应检查水泥搅拌桩的施工参数,包括搅拌时间、搅拌速度、搅拌深度等,确保施工参数符合设计要求。
7.监理人员应监督水泥搅拌桩的施工过程,包括材料配合、搅拌过程中的水泥浆坍落度、搅拌桩的成型质量等。
8.监理人员应检查水泥搅拌桩的固化时间和强度,确保施工质量符合设计要求。
9.监理人员应定期检查施工现场的安全措施,确保施工过程中的安全性和稳定性。
10.监理人员应定期向建设单位提交监理报告,包括施工进展情况、质量控制情况、施工问题和解决方案等。
三、监理注意事项1.监理人员应保持中立和公正的态度,不得接受施工单位和其他利益相关方的贿赂和礼品。
2.监理人员应及时向建设单位和监理机构报告重大问题和施工质量不符合要求的情况,并提出相应的处理意见。
3.监理人员应不断学习和更新知识,提高自身的监理水平和能力。
4.监理人员应按照相关法律法规和监理合同的要求,履行监理职责,保证监理工作的质量和安全。
以上是水泥搅拌桩监理实施细则的一部分内容,监理工作对于水泥搅拌桩的施工质量和安全具有重要意义。

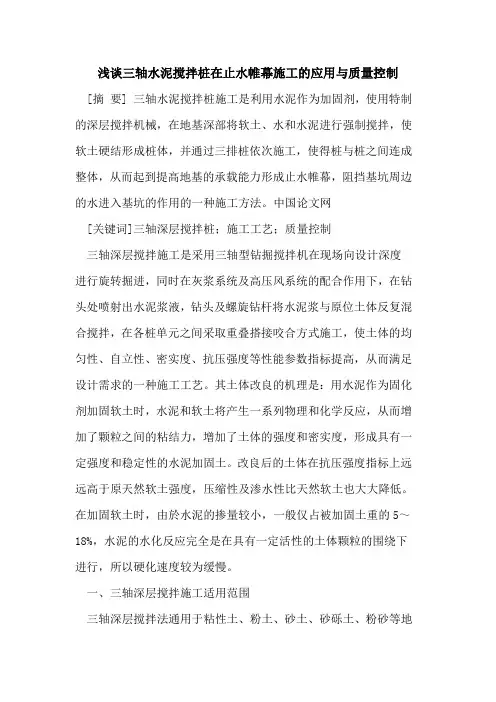

浅谈三轴水泥搅拌桩在止水帷幕施工的应用与质量控制[摘要] 三轴水泥搅拌桩施工是利用水泥作为加固剂,使用特制的深层搅拌机械,在地基深部将软土、水和水泥进行强制搅拌,使软土硬结形成桩体,并通过三排桩依次施工,使得桩与桩之间连成整体,从而起到提高地基的承载能力形成止水帷幕,阻挡基坑周边的水进入基坑的作用的一种施工方法。
中国论文网[关键词]三轴深层搅拌桩;施工工艺;质量控制三轴深层搅拌施工是采用三轴型钻掘搅拌机在现场向设计深度进行旋转掘进,同时在灰浆系统及高压风系统的配合作用下,在钻头处喷射出水泥浆液,钻头及螺旋钻杆将水泥浆与原位土体反复混合搅拌,在各桩单元之间采取重叠搭接咬合方式施工,使土体的均匀性、自立性、密实度、抗压强度等性能参数指标提高,从而满足设计需求的一种施工工艺。
其土体改良的机理是:用水泥作为固化剂加固软土时,水泥和软土将产生一系列物理和化学反应,从而增加了颗粒之间的粘结力,增加了土体的强度和密实度,形成具有一定强度和稳定性的水泥加固土。
改良后的土体在抗压强度指标上远远高于原天然软土强度,压缩性及渗水性比天然软土也大大降低。
在加固软土时,由於水泥的掺量较小,一般仅占被加固土重的5~18%,水泥的水化反应完全是在具有一定活性的土体颗粒的围绕下进行,所以硬化速度较为缓慢。
一、三轴深层搅拌施工适用范围三轴深层搅拌法通用于粘性土、粉土、砂土、砂砾土、粉砂等地层加固,三轴搅拌桩可应用于房屋地基加固、堤防除险、基坑周围止水帷幕及连续墙槽壁加固等土体改良工程中。
在施工过程中对邻近土体扰动很小,不会产生邻近地面下沉、房屋倾斜、道路裂损及地下设施移位等危害,所以在场地有限且环境复杂的城市建设工程中也得到广泛应用。
二、三轴深层搅拌的主要优点1、加固效果好,加固方式灵活,适用面广,三轴深层搅拌法可采用不同的加固型式、不同的桩长和水泥掺入量以满足不同土质条件和不同荷载要求的加固目的。
2、施工速度快,且造价相对较低。
三轴水泥搅拌桩止水帷幕的施工及监理控制要点随着城市建设的不断发展壮大,水利工程和市政工程对于采用水泥搅拌桩进行支护和检修的需求逐步增加,而在水泥搅拌桩的支护和检修过程中,如何保证施工过程中的质量和安全问题,成为了工程建设中需要重点解决的难题之一。
三轴水泥搅拌桩止水帷幕技术作为一种较为常用的处理方法之一,具有施工方便,成本低、效果显着等优势,得到广泛应用。
接下来,本文将从施工和监理的角度,详细阐述三轴水泥搅拌桩止水帷幕的相关要点。
一、施工要点1. 准备工作在施工之前,必须对现场进行全面的勘察和分析,包括工程地质情况、地下水位、建筑物周围的环境等相关因素,根据实际情况选择合适的施工方案,避免在施工过程中发生意外。
2. 施工条件三轴水泥搅拌桩止水帷幕的施工条件主要包括水位控制、灌浆量控制以及拍打时间和力度控制等,确保过程中各项控制参数在标准范围内,以保证施工质量。
3. 设备选型在施工过程中应选择合适的设备,以确保施工过程的质量和效率。
同时,设备操作人员应具备专业的技能和经验,以确保施工安全。
二、监理控制要点1. 施工过程监理对于三轴水泥搅拌桩止水帷幕施工过程中的关键环节,如土壤桩的深度、桩径、灌浆度、拍打时间和拍打力度等进行全程监理控制,以确保施工过程的规范和质量。
2. 施工质量监理在施工过程中要对施工现场进行质量把控,确保三轴水泥搅拌桩止水帷幕的灌浆均匀、强度符合标准要求、桩身直径规范等要求。
3. 现场安全监理在施工过程中需要严格遵守安全操作规程,对现场进行安全监控,确保施工现场的安全,对于发生的安全事故,要及时报告并采取应对措施。
综上所述,三轴水泥搅拌桩止水帷幕的施工和监理控制要点包括准备工作、施工条件、设备选型等施工要点,以及施工过程监理、施工质量监理和现场安全监理等监理要点。
只有在严格按照要求进行施工和监理时,才能确保三轴水泥搅拌桩止水帷幕的施工质量和安全。
三轴搅拌桩止水帷幕施工方案一、项目概述三轴搅拌桩止水帷幕施工方案适用于地下工程中需要进行地下水的封堵和隔离的情况。
通过钻机将搅拌桩钻入地下,形成一个连续、致密、不透水的帷幕,阻止地下水的渗透。
本施工方案详细介绍了三轴搅拌桩止水帷幕施工的具体步骤及注意事项。
二、施工工艺1.前期准备(1)进行勘察与设计,确定搅拌桩止水帷幕的位置、深度和尺寸等;(2)搅拌桩钻机设备调试,确保设备运行正常;(3)准备施工所需的各种材料和设备。
2.施工步骤(1)基坑准备:将地面清理干净,清除坑底和侧壁上的松散土层;(2)定位标线:根据设计要求,在地面上进行定位标线,确定桩的位置和间距;(3)钻孔施工:根据设计要求选择搅拌桩钻机进行钻孔,钻孔直径一般为500mm至600mm;(4)搅拌桩下沉:将搅拌桩插入已钻好的孔洞中,边下沉边旋转钻机,使搅拌桩周围土壤充分与水泥浆混合;(5)桩头切割:将桩头切割至设计要求的标高,确保与地下水位相切;(6)往复抖落:用抖落器进行往复抖落,使搅拌桩的土浆混合均匀致密;(7)搅拌桩连接:利用链条或钢筋将相邻的搅拌桩连接在一起;(8)挖槽:根据设计要求,在地面上挖出帷幕外框,并挖至设计要求的深度;(9)修补挖槽:使用水泥浆修补挖槽处的不平整或损坏;(10)喷浆封孔:使用喷浆设备对孔洞和帷幕连接处进行喷浆封堵。
三、施工注意事项1.施工前,对施工现场进行勘察,确保施工的安全性和可行性;2.施工时,要严格按照设计要求进行施工,确保搅拌桩的位置、深度和尺寸等符合要求;3.搅拌桩下沉时,要保持边下沉边旋转钻机,以充分与水泥浆混合;4.搅拌桩连接处要严密牢固,使用链条或钢筋进行连接;5.挖槽时,要根据设计要求的深度和尺寸进行挖掘,并确保帷幕外框的精确;6.喷浆封孔时,要选用合适的喷浆设备,确保喷浆的均匀性和密封性。
四、施工安全措施1.搅拌桩钻机进场前,要对设备进行检查和维护,确保设备运行正常;2.施工现场要设置明显的安全警示标志,提醒施工人员注意安全;3.施工人员必须佩戴好防护装备,并接受相应的安全培训;4.施工过程中,要定期检查设备和施工现场的安全情况,并采取相应的措施进行处理。
XXX基坑工程三轴水泥搅拌桩监理实施细则编制审核建研凯勃建设工程询问有限公司目录一.工程概况 (2)二.监理依据 (2)三.监理主要工作内容 (2)四.监理限制措施 (2)一.工程概况:工程名称:建设地点:建设单位:设计单位:施工单位:监理单位:XXX基坑支护工程,基坑普遍开挖深度11.45m,基坑周长862m,基坑面积约47600m2。
本基坑主要采纳灌注桩排桩+一道钢筋砼支撑的支护方式。
基坑围护墙体采纳φ1000@1500钻孔灌注桩,桩长17.6~22.6m(有效桩长),桩顶落低地面约3m。
坑外止水帷幕采纳3φ850@650三轴搅拌桩,止水帷幕采纳单排三轴3φ850@650搅拌桩,桩长14.5~17.0m,水泥掺量20%;部分搅拌桩内插H500×200×9×14型钢,长度6.0m。
二.监理依据1、《建筑地基基础工程施工质量验收规范》;2、《建筑工程施工质量验收统一标准》(GB50300—2001);3、《建筑基坑支护技术规程》(JGJ120—99);4、《建筑机械运用平安技术规程》(JGJ33—2001);5、《施工现场临时用电平安技术规程》(JGJ46—2005);6、有关施工规范、质量标准和文明施工规定。
三.监理主要工作内容:依据国家规范、规程,依据本项目监理部所监理工程的特点,结合监理合同、施工合同的特别要求,对水泥搅拌桩施工中影响质量和平安的关键部位、关键工序编制监理细则;四.监理限制措施湿喷桩施工的场地,事先要回填平整,消退杂物,查明上空和低下有无管线。
假如有问题应要求施工单位提前向项目监理部和业主汇报,以便刚好妥当解决。
(一)机械设备及施工要求1.三轴搅拌桩机机组由深层搅拌机、步履式机架、流量计、灰浆拌制及泵送机组、限制柜、输浆管、电缆等组成。
水泥土搅拌桩采纳“两喷两搅”。
施工中正确运用搅拌机械,确保桩机对中及机架的垂直度和灰浆管路畅通以及灰浆泵的正常压力。
三轴搅拌桩止水帷幕施工设计方案一、施工前准备1.项目资料准备:编制工程设计文件,包括施工图纸和技术说明书等。
2.施工人员和设备准备:准备足够的施工人员和搅拌桩设备,保证施工进度。
3.材料准备:准备所需的水泥、骨料等施工材料,并检查其质量。
4.施工用水准备:确保施工现场有足够的水源供应,以保证搅拌桩施工的需要。
5.地质勘探:进行地质勘探工作,评估地下水位、土质情况等,为施工设计提供参考。
二、施工步骤1.场地布置:在施工现场进行场地清理,确保施工的顺利进行。
设置施工桩位,并按照设计要求布置好辅助设施。
2.导墙施工:根据设计要求,在施工现场进行导墙施工。
导墙的作用是引导和稳定搅拌桩的施工方向,确保施工的准确性和安全性。
3.搅拌桩施工:按照设计要求,使用三轴搅拌桩施工设备进行搅拌桩的施工。
搅拌桩的深度和直径根据地下水位和土质情况而定,通常应达到地下水位以下。
4.灌浆施工:在搅拌桩施工结束后,进行灌浆施工。
灌浆材料通常使用水泥浆或水泥悬浮液,根据设计要求进行搅拌和灌注,以增强搅拌桩的密实性和止水性能。
5.施工质量控制:对搅拌桩施工过程进行施工质量控制,包括施工材料的质量、施工设备的使用、施工工艺的要求等方面的控制,以保证施工质量。
6.施工过程监控:对施工过程进行实时监控,及时发现问题并采取相应措施,确保施工进度和质量。
三、施工注意事项1.施工前应进行充分的地质勘探和设计,确保施工过程符合地质条件和设计要求。
2.施工现场应保持干燥,避免水泥和灌浆材料受潮,影响施工质量。
3.施工过程中应严格按照施工工艺进行操作,确保施工安全和质量。
4.施工现场应设置排水设施,及时排除施工过程中的积水,以保证施工质量。
5.施工结束后,对施工质量进行检查和评估,及时修复和改进。
以上就是一份三轴搅拌桩止水帷幕施工设计方案的详细内容,该方案可以指导实际施工过程中的操作,并达到预期的防水效果。
根据具体工程情况,施工单位可对方案进行相应的调整和改进。
竭诚为您提供优质文档/双击可除三轴水泥搅拌桩650规范篇一:三轴水泥搅拌桩计算水泥搅拌桩工程量的计算:定额的工程量计算规则是按桩径截面积乘以桩长,采用多轴施工搅拌桩的工程量计算关键在于桩截面积的确定,仍采用“桩径截面积”则不可行,应该扣除桩径截面一次形成的重叠部位面积,三轴搅拌桩单排止水及多排加固的工作量计算如下,一次成活三个桩径断面,应扣除两个部位的重叠面积。
1、设桩径为850mm,桩轴(圆心)矩为600mm,则每次成活桩截面积s为三个圆面积扣减4个重叠的弓形面积,计算方式为:原面积:s1=(0.85/2)2×3.1416×3=1.7024m2圆心角:θ=2×acos(0.3/0.425)=90.1983°一个扇形面积:s2=(0.85/2)2×3.1416×90.1983/360=0.1423m2三角形面积:s3=(0.4252-0.32)1/2×2×0.3/2=0.0903m2一个弓形面积:s4=s2-s3=0.1423-0.0903=0.052m2每次成活桩截面积:s=s1-4×s4=1.7024-0.052*4=1.4944m2套接一孔:每幅桩平均截面积为(1.4944+1.7024/3)/2=1.031m3即:工作量=桩径截面积(1.031m3)×设计桩长×桩数。
2、设桩径为650mm,桩轴(圆心)矩为450mm,则每次成活桩截面积s为三个圆面积扣减4个重叠的弓形面积,计算方式为:原面积:s1=(0.65/2)2×3.1416×3=0.9955m2圆心角:θ=2×acos(0.225/0.325)=92.3738°一个扇形面积:s2=(0.65/2)2×3.1416×92.3738/360=0.085m2三角形面积:s3=(0.325-0.225)×2×0.3/2=0.0528m 一个弓形面积:s4=s2-s3=0.085-0.0528=0.0322m2每次成活桩截面积:s=s1-4×s4=0.9955-0.0322*4=0.8667m2套接一孔:每幅桩平均截面积为(0.9955+0.3318-0.0322*4)/2=0.5(三轴水泥搅拌桩650规范)99m3即:工作量=桩径截面积(0.599m3)×设计桩长×桩数。
Construction & Decoration建筑与装饰2023年1月下 89三轴水泥搅拌桩止水帷幕的施工及监理控制要点见解林晶中晟宏宇工程咨询有限公司 湖北 武汉 430040摘 要 止水帷幕是深基坑施工过程中比较常用的支撑、止水以及挡土结构,对深基坑施工的顺利开展具有重要的作用。
目前已经发展出了多项止水帷幕施工技术,其中的三轴水泥搅拌桩技术由于成桩时间较短,且止水效果较好,能够有效提高施工效率和施工质量。
因此在深基坑工程施工实践中得到了广泛的应用。
本文将对三轴水泥搅拌桩的各项施工技术要点进行分析,并探讨三轴水泥搅拌桩施工监理工作中应重点控制的技术环节,以保证止水帷幕施工的质量安全。
关键词 三轴水泥搅拌桩;止水帷幕;施工技术要点;监理控制要点Insights on Construction and Supervision Control Points of Three-Shaft Cement Mixing Pile Water-Stop CurtainLin JingZhongsheng Hongyu Engineering Consulting Co., Ltd., Wuhan 430040, Hubei Province, ChinaAbstract The water-stop curtain is a commonly used support, water-stopping and retaining structure in the construction of deep foundation pit, which plays an important role in the smooth development of deep foundation pit construction. At present, a number of water-stopping curtain construction technologies have been developed, among which the three-shaft cement mixing pile technology can effectively improve construction efficiency and construction quality due to the short pile forming time and good water-stopping effect. Therefore, it has been widely used in the construction practice of deep foundation pit engineering. This paper analyzes the key points of various construction technologies of three-shaft cement mixing pile, and discusses the technical links that should be controlled in the construction supervision of three-shaft cement mixing pile to ensure the construction quality safety of the water-stop curtain.Key words three-shaft cement mixing pile; water-stop curtain; key points of construction technology; supervision control points引言近年来我国建筑行业发展较快,施工技术水平取得了明显的提高,工程项目的规模和数量不断增加,深基坑工程已经成为很多工程项目中的重点施工内容。
三轴搅拌桩⽌⽔帷幕施⼯三轴搅拌桩⽌⽔帷幕施⼯范例基坑围护⽅案采⽤三轴⽔泥⼟搅拌桩⽌⽔。
三轴搅拌桩直径为650mm,桩中⼼距为450mm,两根搅拌桩之间的搭接为200mm,Φ650三轴搅拌桩⽔泥掺⼊量为搅拌⼟体重量的20%。
本⼯程三轴搅拌桩施⼯⽅量约计为7000m3左右。
有效桩长为13m,桩顶标⾼皆为-4.450m。
三轴⽔泥⼟搅拌桩施⼯步骤:1.场地回填平整:三轴搅拌机施⼯前,必须先进⾏场地平整,清除施⼯区域内的表层障碍物,素⼟回填夯实,路基承重荷载以能⾏⾛步履式重型桩架为准。
2.测量放线:根据提供的坐标基准点,按照设计图进⾏放样定位及⾼程引测⼯作,并做好永久及临时标志。
放样定位后做好测量技术复核单,提请监理进⾏复核验收签证。
确认⽆误后进⾏搅拌施⼯。
3.开挖沟槽:根据基坑围护三轴搅拌桩内边控制线,采⽤0.4 m3挖⼟机开挖沟槽,并清除地下障碍物,沟槽尺⼨如图⽰,开挖沟槽余⼟应及时处理,以保证三轴⽔泥⼟搅拌正常施⼯,并达到⽂明⼯地要求。
4.三轴搅拌桩孔位定位:三轴搅拌桩三轴中⼼间距为900mm(Ф650mm ),根据这个尺⼨在沟槽两侧定位型钢上以900mm为间距,⽤红⾊油漆做好标记,保证搅拌桩每次准确定位。
5.三轴⽔泥⼟搅拌桩施⼯:5.1施⼯设备根据施⼯⼯艺的要求,采⽤三轴深搅设备,根据⼯程的规模和⼯期的要求以及现场场地条件和临时⽤电等情况,合理确定设备的投⼊⼒量和机械的配套⼯具,详见拟投⼊本⼯程的机械设备表。
5.2施⼯顺序三轴⽔泥⼟搅拌施⼯按下图顺序进⾏,其中阴影部分为重复套钻,保证墙体的连续性和接头的施⼯质量,保证桩与桩之间充分搭接,以达到⽌⽔作⽤。
5.21跳槽式双孔全套复搅式连接:⼀般情况下均采⽤该种⽅式进⾏施⼯,本⼯程选⽤跳打进⾏施⼯。
施⼯顺序3施⼯顺序5施⼯顺序7施⼯顺序9施⼯顺序1施⼯顺序2施⼯顺序4施⼯顺序6施⼯顺序8(⽰意图,按实际尺⼨调整)5.3桩机就位:5.3.1由当班班长统⼀指挥,桩机就位,移动前看清上、下、左、右各⽅⾯的情况,发现障碍物应及时清除,桩机移动结束后认真检查定位情况并及时纠正。
竭诚为您提供优质文档/双击可除三轴搅拌桩施工规范篇一:三轴搅拌桩细则张江集电港四期西块新建项目三轴搅拌桩监理实施细则编制人:批准人:批准时间:目录一、专业工程特点二、编制依据三、监理工作流程四、监理工作的控制要点及目标值五、监理工作的方法及措施六、质量验收七、安全监理措施一、专业工程特点1、工程建设概况项目名称:张江集电港四期西块新建项目建设单位:上海张江集成电路产业区开发有限公司设计单位:上海建筑设计研究院有限公司围护设计:上海岩土工程勘察设计研究院有限公司勘探单位:中国建筑西南勘察设计研究院有限公司监理单位:上海富达工程管理咨询有限公司施工单位:上海建工二建集团有限公司2、工程概况(1)本工程三轴水泥土搅拌桩主要用来对基坑起止水帷幕作用,桩径为650mm间距900mm(需套打),桩长11.0m,水泥产量20%,搅拌桩与灌注桩间距200mm。
(2)设计要求:桩位偏差不得超过50mm,桩身垂直度误差不得超过0.5%的桩长。
,桩颈偏差不大于10mm,桩顶标高偏差不超过+50mm;该三轴水泥土搅拌桩采用p.o42.5级普通硅酸盐水泥,水泥应新鲜、干燥、无结块现象,制备好的浆液不得离析,泵送必须连续,拌制水泥浆液的罐数、水泥和外加剂的用量、流量泵流量、下沉和提升时间以及泵送浆液的时间应有专人记录。
水泥浆液配置好后,因故搁置超过2h以上的拌制浆液应做废浆处理;施工因故停浆,应在恢复压浆前将三轴搅拌机提升或下沉0.5m后注浆搅拌施工;搭接施工的相邻搅拌桩施工间隔不得超过24小时,当超过24h,搭接施工时应放慢搅拌速度;若无法搭接或搭接不良,应作为冷缝记录在案,并经围护设计单位认可后,在搭接处采取补救措施。
三轴水泥土搅拌桩土体加固施工技术参数见下表:表一:3、专业工程的特点:三轴水泥土搅拌桩是利用水泥作为固化剂的主剂,通过特制的深层搅拌机械在地基深部就地将软土和固化剂强制拌和,利用固化剂和软土之间所产生的一系列物理化学反应,使软土硬结而提高地基强度。
目录一.编制依据 (2)二.工程概况 (2)2.1概述 (2)2.2工程内容 (2)2.3工程地质及环境 (2)2.4本工程的特点 (4)2.5本工程关键工序 (4)三.施工总体部署及进度安排 (4)3.1施工准备工作 (4)3.2施工部署 (5)3.3施工进度及资源需求计划 (6)3.4现场总平面布置 (7)四、施工技术方案及施工技术措施 (9)4.1测量控制 (9)4.2Φ850三轴搅拌桩止水帷幕施工方法 (9)4.2.1三轴搅拌桩概述 (9)4.2.2施工方法 (10)五、三轴搅拌桩质量及技术保证措施 (12)5.1材料质量保证措施 (12)5.2三轴搅拌桩施工质量保证措施 (13)5.3确保桩身强度和均匀性 (13)5.4三轴搅拌桩质量检验标准 (14)5.5三轴搅拌桩止水帷幕防渗漏措施 (14)5.6质量保证技术措施 (14)5.7工程质量达标措施 (15)六、安全生产保证措施 (16)七、文明施工、环境保护保证措施 (18)7.1现场文明施工 (18)7.2文明施工措施 (19)7.3环境保护措施 (20)八、季节性施工措施及各项应急预案 (20)8.1雨期施工措施 (20)一.编制依据本工程依据设计施工图纸、技术勘察资料和技术规范等要求,参照国家及地方的有关规范要求,并结合了我公司在深基础施工方面的成功经验,围绕着确保安全、保证质量、保证工期、降低造价的目标来编制的。
在方案的编制过程中,我们结合工程特点和我们的施工能力,按设计、施工要求进行了细化,从人员、材料、机械设备等几个方面提出了合理的组织计划和相应的保证体系,并结合本公司的实际施工实力和能力来编写的。
编制上述文件的主要依据包括:1、三轴搅拌桩基坑围护图纸;2、工程地质勘察报告;3、现行国家、行业及地方施工技术规范及有关规定;4、施工现场临时用电安全技术规范(JGJ46-2005);5、建筑地基基础工程施工质量验收规范(GB50202-2002);6、建筑工程施工质量验收统一标准(GB50300-2001)。
三轴止水帷幕监理控制要点【摘要】本文通过对农村金融中心大楼基坑围护止水帷幕施工运用举例,对三轴止水帷幕的质量控制角度方面阐述监理控制要点【关键词】三轴止水帷幕质量控制工程概况本工程位于平江新城,基坑呈长方形,长约70.0m,宽约70.0m,基坑围护采用钻孔灌注桩,外侧采用三轴止水帷幕进行止水施工,采用Φ850@600三轴套打,水泥规格普硅42.5级,掺量20%、膨润土掺量为土重的5%,西侧靠近地铁采用双排帷幕“两次下沉、两次提升”工艺、水泥掺量33%、其他“一次下沉、一次提升”工艺、水泥掺量20%。
桩长21.0m(两次下沉、两次提升):166根,桩长16.9m:99根,桩长18.9m:71根。
三轴止水帷幕监理控制要点1 .施工现场质保体系审核对施工单位及施工人员资质进行审核并留下书面报审记录。
主要审核施工单位是否具备相应专业资质,施工现场质量管理是否具有相应的施工技术标准,健全的质量管理体系、施工质量检验制度和综合施工质量水平评定考核制度,是否已建立完善的质量管理体系和质量检验制度,桩基分包、总包单位的施工及管理人员和特殊工种作业人员是否具有相应的专业技能、职称、上岗证等。
2.对施工方案进行审核,实现有效预控。
在基坑围护开工前认真审核施工方案并经专家论证,达到“事前控制”的目的。
3.做好定位放线的复核工作,使建筑物围护结构准确定位。
根据业主提供的测量控制点对施工单位引入场地的控制点进行复核,确定该点的正确性。
然后,利用该点对施工单位所放出的搅拌桩轴线及桩位进行复核,并要求施工单位对桩位进行保护。
桩位放线复测4.原材料的监控。
核对进场的水泥、外加剂等原材料的质保资料,特别要注意核对水泥的出厂日期和质量合格证明书、检测报告与现场堆放的包装袋上的标识是否相符,如果检测报告不能反映该批水泥的质量情况,坚决予以退场。
做好见证取样,并送检测中心进行检测,合格后方可用于工程。
在施工过程中,应留存进货原始单据,并认真做好材料监控工作,从水泥用量上控制三轴止水帷幕的质量。
XXX基坑工程三轴水泥搅拌桩监理实施细则编制_______________________审核_______________________建研凯勃建设工程咨询有限公司目录一.工程概况 (3)二.监理依据 (3)三.监理主要工作内容 (3)四.监理控制措施 (3).工程概况:工程名称:建设地点:建设单位:设计单位:施工单位:监理单位:XXX基坑支护工程,基坑普遍开挖深度11.45m,基坑周长862m,基坑面积约47600m2。
本基坑主要采用灌注桩排桩+一道钢筋砼支撑的支护方式。
基坑围护墙体采用1000@1500钻孔灌注桩,桩长17.6~22.6m (有效桩长),桩顶落低地面约3m。
坑外止水帷幕采用3 850@650 三轴搅拌桩,止水帷幕采用单排三轴 3 850@650 搅拌桩,桩长14.5~17.0m,水泥掺量20% ;部分搅拌桩内插H500X200 >9 XI4型钢,长度6.0m。
二.监理依据1 、《建筑地基基础工程施工质量验收规范》 ;2、《建筑工程施工质量验收统一标准》 ( GB50300—2001 );3、《建筑基坑支护技术规程》 ( JGJ120—99);4、《建筑机械使用安全技术规程》 (JGJ33—2001);5、《施工现场临时用电安全技术规程》 ( JGJ46—2005);6、有关施工规范、质量标准和文明施工规定。
三.监理主要工作内容:依据国家规范、规程,根据本项目监理部所监理工程的特点,结合监理合同、施工合同的特殊要求,对水泥搅拌桩施工中影响质量和安全的关键部位、关键工序编制监理细则;四.监理控制措施湿喷桩施工的场地,事先要回填平整,消除杂物,查明上空和低下有无管线。
如果有问题应要求施工单位提前向项目监理部和业主汇报,以便及时妥善解决。
一) 机械设备及施工要求1. 三轴搅拌桩机机组由深层搅拌机、步履式机架、流量计、灰浆拌制及泵送机组、控制柜、输浆管、电缆等组成。
水泥土搅拌桩采用“两喷两搅”。
施工中正确使用搅拌机械,确保桩机对中及机架的垂直度和灰浆管路畅通以及灰浆泵的正常压力。
2. 桩与桩搭接不小于24h;如超过24h,搭接施工应放慢搅拌速度,若无法搭接或搭接不良,应作为冷缝记录在案,并应经设计单位认可后,在搭接处采用补救措施。
3. 清洗:向已排空的集料斗注入适量清水,开启灰浆泵,清洗管道中残留水泥浆,同时将搅拌头清洗干净。
(二)进场材料1.每批进场水泥必须填写进场材料报验单,并应提供质保单,必须经见证取样送检检验合格后才可使用。
2.钻机要求建立工地水泥库,数量宜满足三天的用量,宜用散装水泥桶,应满足现场需要,若受潮结块不得使用,做到防水、防风。
(三)测量放样根据桩位平面图,准确放样,并用木桩标示桩位,杜绝边施工边放样,桩位必须经监理工程师认可。
(四)现场工艺性试桩为确定各种技术参数,要求进行工艺性试桩,试桩要达到下列要求:1. 必须获得满足设计喷量和进入持力层的成桩工艺及各项技术参数钻时速度,水泥参量为20%钻进搅拌速度不大于1.0m/min提升速度,在1.0-2m/min注浆压力,1Mpa〜2.5Mpa2. 试桩必须在监理人员的监督下进行。
试桩成功后必须要求承包人对试桩总结,并对质量进行综合评价,监理组对其施工工艺提出复评意见,总监提出终评意见,并形成会议纪要,并将取得的施工工艺参数挂牌标明在机架上以便执行检查。
五)现场检测的重点:湿喷桩属于地下隐蔽工程,其质量控制应贯穿于施工的全工程,施工钻机必须有专人管理,监理单位必须实施全工程、全方位的旁站。
1. 施工场地要求平整,并清除杂物,挖除地下障碍物。
场地低洼时应回填土,不得回填杂土,压实度要不低于85%。
2. 钻孔前应准备测放轴线和桩位,并用竹签或木桩标定,桩位布置与设计图误差不得大于5cm。
3. 严格控制钻孔下钻深度,喷浆高程及停浆面,确保湿喷桩长度和喷浆量达到规定要求。
存浆容器应按设计投料量,以确保成桩质量。
4. 保证搅拌桩的垂直度,施工时应做到桩咬合,上下平均,搅拌桩位置偏差不得大于20mm ,桩身垂直度不应大于1/250 。
5. 确保水泥搅拌桩28天无侧限抗压强度达到0.8Mpa 以上,桩数是否符合设计要求。
6. 施工机械就为是否正确,起吊设备的平整度和导向架的垂直度是否满足要求。
7. 外加早强剂是否与设计一致,水泥质量标准是否满足设计要求。
8. 机喷桩提升速度和搅拌次数是否满足设计工艺要求。
每根桩的桩长是否满足设计要求。
9. 控制钻孔下钻速度、喷浆高程及停浆面,确保湿喷桩长度和喷浆量达到规范要求。
10. 严格控制搅拌桩施工的连续性,保证桩垂直度及桩身质量,本工程围护桩采用850@650 三轴水泥搅拌桩,桩间搭接200,水泥采用42.5 普通硅酸盐水泥,水泥参和量为20%,要求相邻桩间时间间隔不得超过12 小时,桩身搅拌均匀无断层,强度达到设计要求。
11. 桩工程中,如发生断电、卡钻等外在因素影响桩身质量时,应在12h 内采取补喷措施,补喷重叠长度不得小于1.0 米。
12. 加强水泥用量的控制,建立水泥台账,每天水泥耗用量必须经核查签认。
13. 工程必须全工程旁站,全工程记录,记录应包括交接情况。
14. 过程中必须随时检查喷浆量、桩长、复桩长度及施工中有无异常现象,记录处理方法及措施。
六)施工过程控制(1)测量放样根据角点坐标,桩位平面图准确放样,并用木桩或钢筋准确进行标志,桩距误差不得大于20mm 。
2)施工工艺流程采用“二喷二搅”的施工工艺,其工艺流程如下:(七)质量检验及验收1.施工工程中应随时检查施工记录,对每根桩应重点检查水泥用量,本工程水泥参和量为20%,以此作为计算送浆量的依据去调节泵量与搅拌轴下沉速度相匹配。
水泥浆拌制的罐数,压浆进程中有否断浆现象和喷浆搅拌时间及复搅次数。
对不合格的桩及时采取补救措施。
2.搅拌桩应在成桩7d内用轻便触探器钻取桩身加固图样,观察搅拌均匀程度,同时根据轻便触探击叔用对比法判断桩身强度,检验数量应不少于完成桩数的1%,且不少于3根。
3. 基槽开挖后,应检验桩位、桩数与桩顶质量,如不符合规定要求,应采取有效补救措施。
4. 搅拌桩在成桩7天后,由施工单位(现场、业主到场)进行开挖自检,观察桩体成型情况及搅拌均匀程度,测量成桩直径,并如实做好记录,检查频率为2%,如发现凝体不良等情况,应及时报废补桩。
湿喷桩施工质量允许偏差符合下表要求,质量检验合格后监理工程师应填写湿(八)观察验收段落施工结束后,应对完成的桩进行检测。
检测的内容有:外观成型、桩距、桩长、桩径、桩数。
并报业主检测中心进行抽检(九)试验钻芯取样,当芯样的无侧限抗压强度达到I.OMpa后方可进行基坑开挖,取芯数量不少于总数的0.5%,且不少于3根,具体取芯位置根据现场实际情况确定。
(十)监理日记应记录内容施工日期、施工段落、桩距、桩径、桩长、水泥台账的记录等。
1监理准备工作1.1检查施工单位质检人员到位和特殊工种人员持证上岗,检查施工机械、材料、设备情况;1.2督促检查施工单位项目部对各工种的技术交底情况,审查施工单位提交的分部、分项工程专项施工组织设计方案和质量保证措施。
1.3审查施工单位提交的材料/构配件/设备的出厂合格证、有效质量检验报告、现场见证取样检验报告及其他实验报告是否符合法规及验收规范要求。
1.4依据已批准的专项组织技术方案和措施,对施工现场的安全生产条件和质量保证措施措施的落实情况进行确认。
2监理实施阶段2.1旁站监理人员现场跟班监督施工单位在关键部位、关键工序的施工是否严格按施工组织设计方案和工程建设强制标准执行。
2.2旁站监理人员应如实准确地做好旁站监理记录,凡旁站监理人员和施工现场质检人员未在旁站监理记录上签字,不得进行下一道工序施工。
3旁站监理记录的整理与总结3.1监理人员在旁站监理结束后应及时整理旁站监理记录的原始记录, 的归档工作。
做好记录3.2 对需要旁站监理的关键部位、关键工序,凡施工单位没有通知实施旁站监理或无旁站监理记录的,监理工程师或总监理工程师不得在相关文件上签字,并查清相关人员责任。
4. 监理程序:总监理工程师组织项目监理部确 定关键工序,关键部位编制本工程旁站万案旁站监理员和施工单位 现场质检人员在旁站监 理记录上签字严重不符合:施活动已经或可能危及工程质量的行为。
5•旁站监理人员的职责1 .旁站监理人员应当认真履行职责,对需要实施旁站监理的关键部位、关键工序 在施工现场跟班监督, 及时发现和处理旁站监理过程中发现的质量问题, 如实准确地做 好旁站监理记录。
凡旁站监理人员和施工企业现场质检人员未在旁站监理记录上签字 的,不得进行下道工序施工。
施工单位施工前24小时发出旁站监理通知书总监理工程师安排 旁站人员值班交底总监或专业监理 工程师通知施工* 单位整改旁站监理员对现场 施工条件进行确认一般不符合1 F旁站监理员发监旁站监理员 理通知立即整改现场旁站监总监理工程师下 达局部暂停令, 采取整改措施严重不符合2.旁站监理人员实施旁站监理时,发现施工企业有违反工程建设强制性标准行为的,有权责令施工企业立即整改;发现其施工活动已经或者可能危及工程质量的,应当及时向监理工程师或者总监理工程师报告,由总监理工程师下达局部暂停施工指令或者采取其他应急措施。
